Реоста́т (потенциометр, переменное сопротивление, переменный резистор; от др.-греч. ῥέος «поток» и στατός «стоя́щий») — электрический аппарат, изобретённый Иоганном Кристианом Поггендорфом, служащий для регулировки и получения требуемой величины сопротивления.

Слайды и текст этой презентации

Слайд 1
Реостаты
Текст слайда:

Реостаты


Слайд 3
Реоста́т (потенциометр, переменное сопротивление, переменный резистор; от др.-греч. ῥέος «поток» и στατός «стоя́щий») — электрический аппарат, изобретённый
Текст слайда:

Реоста́т (потенциометр, переменное сопротивление, переменный резистор; от др.-греч. ῥέος «поток» и στατός «стоя́щий») — электрический аппарат, изобретённый Иоганном Кристианом Поггендорфом, служащий для регулировки и получения требуемой величины сопротивления.


Слайд 4
Виды реостатовРазличают проволочный, ползунковый жидкостный и ламповый реостаты.
Текст слайда:

Виды реостатов

Различают проволочный, ползунковый жидкостный и ламповый реостаты.


Слайд 5

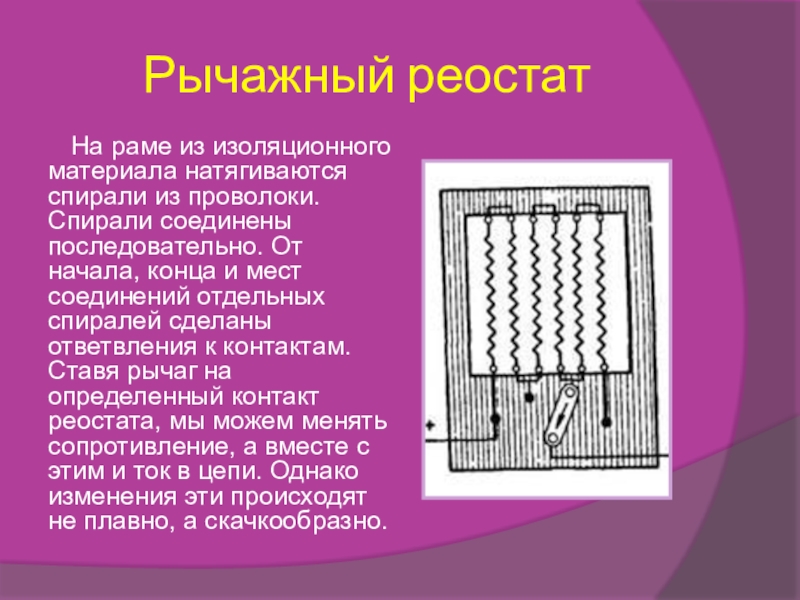

Рычажный реостатНа раме из изоляционного материала натягиваются спирали из проволоки. Спирали соединены последовательно. От начала, конца и
Текст слайда:

Рычажный реостат

На раме из изоляционного материала натягиваются спирали из проволоки. Спирали соединены последовательно. От начала, конца и мест соединений отдельных спиралей сделаны ответвления к контактам. Ставя рычаг на определенный контакт реостата, мы можем менять сопротивление, а вместе с этим и ток в цепи. Однако изменения эти происходят не плавно, а скачкообразно.


Слайд 6

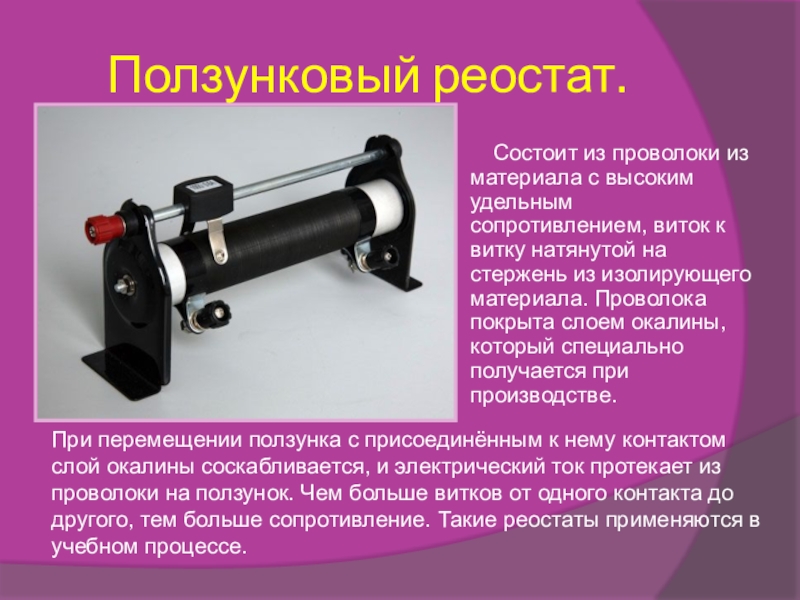

Ползунковый реостат. Состоит из проволоки из материала с высоким удельным сопротивлением, виток к витку натянутой на стержень
Текст слайда:

Ползунковый реостат.

Состоит из проволоки из материала с высоким удельным сопротивлением, виток к витку натянутой на стержень из изолирующего материала. Проволока покрыта слоем окалины, который специально получается при производстве.

При перемещении ползунка с присоединённым к нему контактом слой окалины соскабливается, и электрический ток протекает из проволоки на ползунок. Чем больше витков от одного контакта до другого, тем больше сопротивление. Такие реостаты применяются в учебном процессе.


Слайд 7

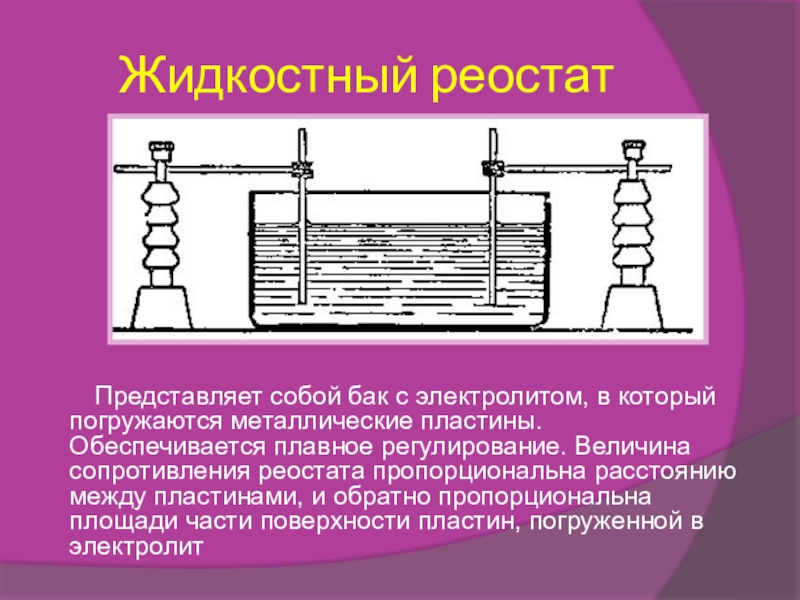

Жидкостный реостатПредставляет собой бак с электролитом, в который погружаются металлические пластины. Обеспечивается плавное регулирование. Величина сопротивления реостата
Текст слайда:

Жидкостный реостат

Представляет собой бак с электролитом, в который погружаются металлические пластины. Обеспечивается плавное регулирование. Величина сопротивления реостата пропорциональна расстоянию между пластинами, и обратно пропорциональна площади части поверхности пластин, погруженной в электролит


Слайд 8
Ламповый реостатСостоит из набора параллельно включённых ламп накаливания. Изменением количества включённых ламп изменялось сопротивление реостата. Недостатком лампового
Текст слайда:

Ламповый реостат

Состоит из набора параллельно включённых ламп накаливания. Изменением количества включённых ламп изменялось сопротивление реостата. Недостатком лампового реостата является зависимость его сопротивления от степени разогрева нитей ламп.


Слайд 9

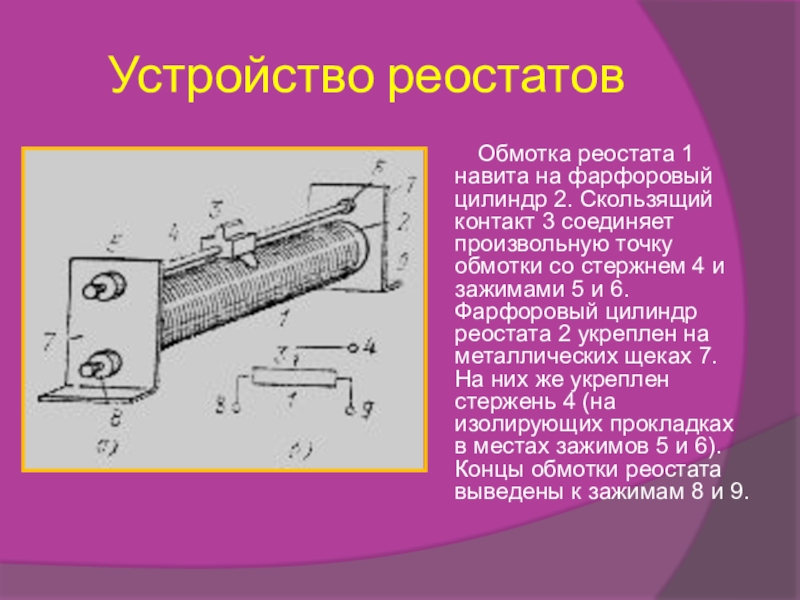

Устройство реостатовОбмотка реостата 1 навита на фарфоровый цилиндр 2. Скользящий контакт 3 соединяет произвольную точку обмотки со
Текст слайда:

Устройство реостатов

Обмотка реостата 1 навита на фарфоровый цилиндр 2. Скользящий контакт 3 соединяет произвольную точку обмотки со стержнем 4 и зажимами 5 и 6. Фарфоровый цилиндр реостата 2 укреплен на металлических щеках 7. На них же укреплен стержень 4 (на изолирующих прокладках в местах зажимов 5 и 6). Концы обмотки реостата выведены к зажимам 8 и 9.


Слайд 10
Применение реостатовШироко пользуются на практике для регулирования и ограничения тока в обмотках двигателей, генераторов и других электрических
Текст слайда:

Применение реостатов

Широко пользуются на практике для регулирования и ограничения тока в обмотках двигателей, генераторов и других электрических потребителях.


Слайд 11

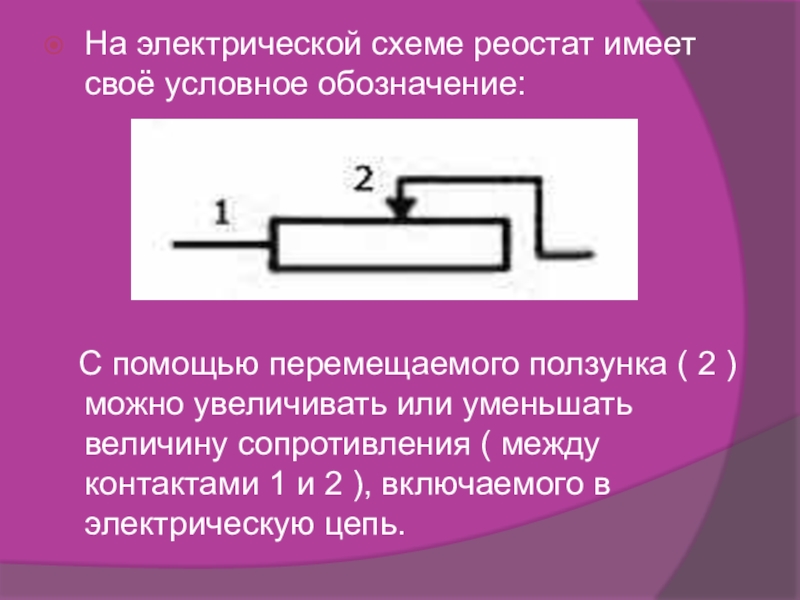

На электрической схеме реостат имеет своё условное обозначение:  С помощью перемещаемого ползунка ( 2 ) можно
Текст слайда:

На электрической схеме реостат имеет своё условное обозначение:





С помощью перемещаемого ползунка ( 2 ) можно увеличивать или уменьшать величину сопротивления ( между контактами 1 и 2 ), включаемого в электрическую цепь.



Слайд 12

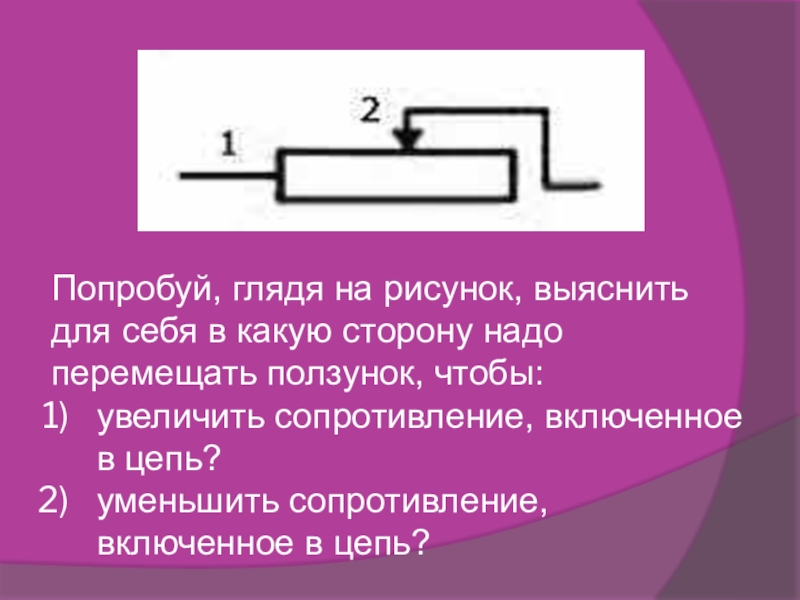

Попробуй, глядя на рисунок, выяснить для себя в какую сторону надо перемещать ползунок, чтобы:увеличить сопротивление, включенное
Текст слайда:

Попробуй, глядя на рисунок, выяснить для себя в какую сторону надо перемещать ползунок, чтобы:
увеличить сопротивление, включенное в цепь?
уменьшить сопротивление, включенное в цепь?
