Презентация, доклад к уроку по теме Закон Ома для участка цепи. Расчет электрического сопротивления

не существуют, но существуют заряженные частицы: электроны, протоны (они входят в состав атома), ионы (атомы, потерявшие или присвоившие себе лишние 1 -3 электрона). Поскольку всё в нашем мире состоит из атомов, ионы и другие заряженныё частицы могут образовываться при трении: когда двигаются грозовые тучи, когда ходишь по синтетике или одежда из синтетики трётся о тело. Одежда электризуется, + и - притягиваются, одежда прилипает к телу, а в небе сверкает молния. Если есть среда, необходимая для движения заряженных частиц (металл, вода), то частицы (электроны, ионы) двигаются и возникает электрический ток. Условия для прохождения электричества есть и внутри организма: нервы и почти все ткани, т.к. они содержат воду. Поэтому так больно бьёт током, но без этого электричества никуда: именно оно заставляет биться сердце, думать и задавать вопросы.

?

Вспомним,.. электрические явления это...

Электрические явления связаны с наличием электрических зарядов. Заряды сами по себе не существуют, но существуют заряженные частицы: электроны, протоны (они входят в состав атома), ионы (атомы, потерявшие или присвоившие себе лишние 1 -3 электрона). Поскольку всё в нашем мире состоит из атомов, ионы и другие заряженныё частицы могут образовываться при трении: когда двигаются грозовые тучи, когда ходишь по синтетике или одежда из синтетики трётся о тело. Одежда электризуется, + и - притягиваются, одежда прилипает к телу, а в небе сверкает молния. Если есть среда, необходимая для движения заряженных частиц (металл, вода), то частицы (электроны, ионы) двигаются и возникает электрический ток. Условия для прохождения электричества есть и внутри организма: нервы и почти все ткани, т.к. они содержат воду. Поэтому так больно бьёт током, но без этого электричества никуда: именно оно заставляет биться сердце, думать и задавать вопросы.

прямо пропорциональна напряжению на концах этого участка.
2. Усвоить, что электрическое сопротивление проводников зависит от длины проводника, площади поперечного сечения проводника и удельного сопротивления проводника.
3. Научиться применять полученные знания при решении задач.

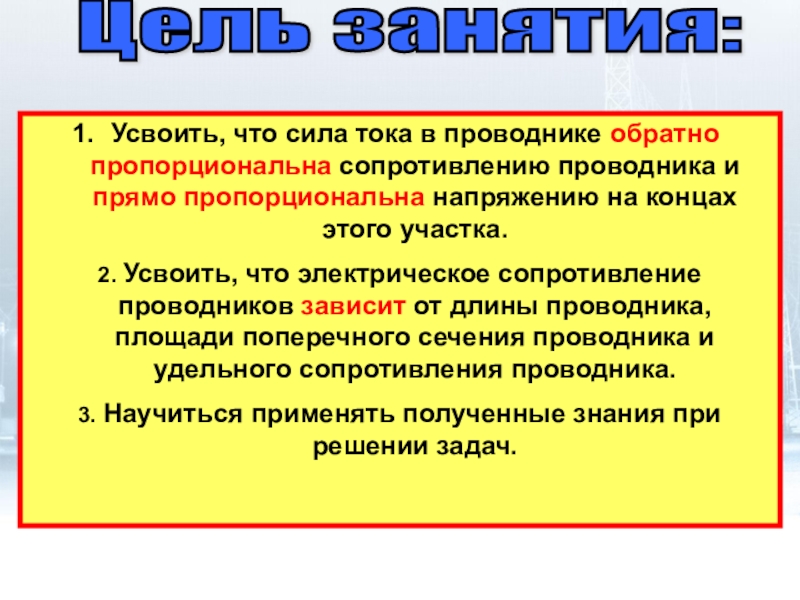

Цель занятия:

Усвоить, что сила тока в проводнике обратно пропорциональна сопротивлению проводника и прямо пропорциональна напряжению на концах этого участка.
2. Усвоить, что электрическое сопротивление проводников зависит от длины проводника, площади поперечного сечения проводника и удельного сопротивления проводника.
3. Научиться применять полученные знания при решении задач.

некоторую поверхность за время, к величине этого промежутка времени.
Единицы измерения [А] – Ампер. 1А= 1Кл/1с
Прибор для измерения- амперметр (включается последовательно)

Сила тока (I)  — физическая величина, равная отношению количества заряда, прошедшего через некоторую поверхность за время, к величине этого промежутка времени.
Единицы измерения [А] – Ампер. 1А= 1Кл/1с
Прибор для измерения- амперметр (включается последовательно)

поля при перемещении единичного положительного заряда к величине этого заряда
Единицы измерения [В]- Вольт. 1В=1Дж/1Кл.

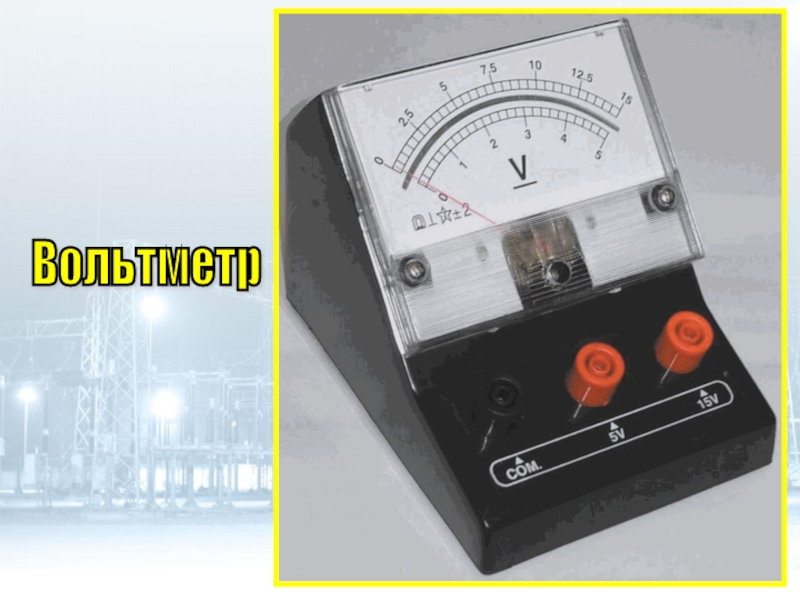

Прибор для измерения- вольтметр (включается параллельно)

Электрическое напряжение (U) - физическая величина, численно равная отношению работы электрического поля при перемещении единичного положительного заряда к величине этого заряда
Единицы измерения [В]- Вольт. 1В=1Дж/1Кл.
Прибор для измерения- вольтметр (включается параллельно)

измерения [Ом]- Ом. 1Ом= 1В/1А

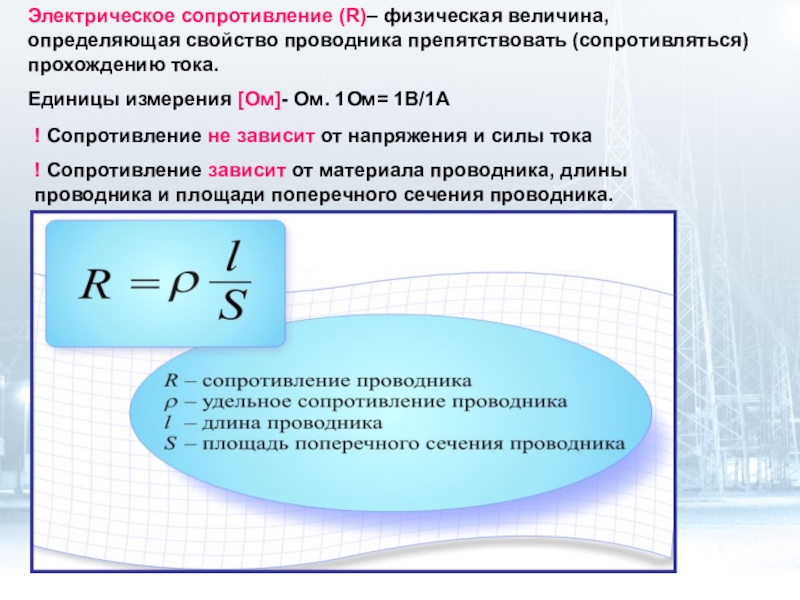

Электрическое сопротивление (R)– физическая величина, определяющая свойство проводника препятствовать (сопротивляться) прохождению тока.
Единицы измерения [Ом]- Ом. 1Ом= 1В/1А

! Сопротивление не зависит от напряжения и силы тока

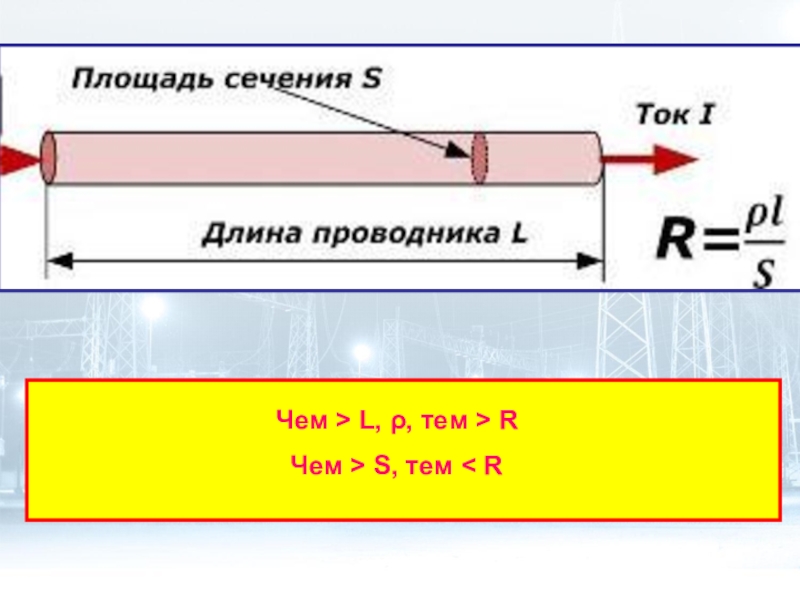

! Сопротивление зависит от материала проводника, длины проводника и площади поперечного сечения проводника.

R

Чем > L, ρ, тем > R
Чем > S, тем < R

впервые установлена немецким ученым Георгом Омом в 1827 году, и поэтому носит название закона Ома для участка цепи.

Зависимость силы тока (I) от напряжения (U) и сопротивления (R) была впервые установлена немецким ученым Георгом Омом в 1827 году, и поэтому носит название закона Ома для участка цепи.

Георг Ом
(1789-1854)

от напряжения
http://files.school-collection.edu.ru/dlrstore/669ba071-e921-11dc-95ff-0800200c9a66/3_15.swf
3. Установить зависимость силы тока от сопротивления
http://files.school-collection.edu.ru/dlrstore/669ba071-e921-11dc-95ff-0800200c9a66/3_15.swf

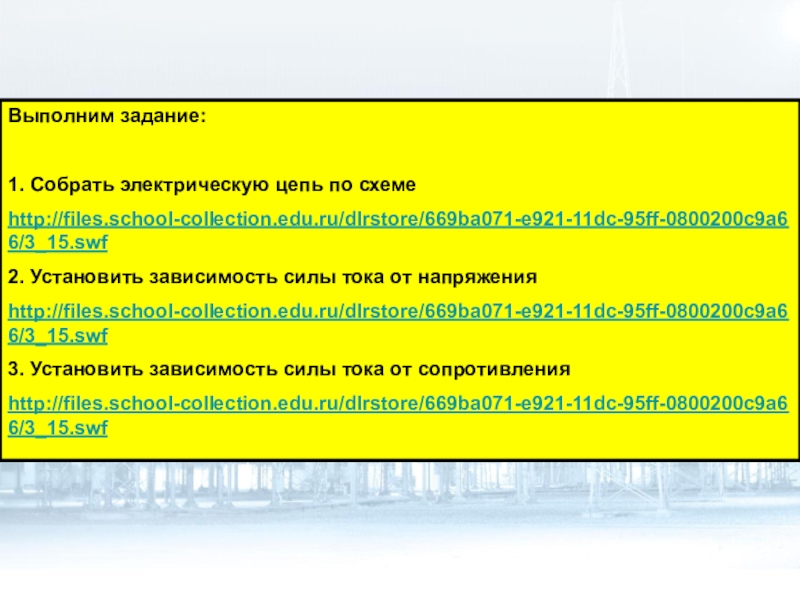

Выполним задание:

1. Собрать электрическую цепь по схеме
http://files.school-collection.edu.ru/dlrstore/669ba071-e921-11dc-95ff-0800200c9a66/3_15.swf
2. Установить зависимость силы тока от напряжения
http://files.school-collection.edu.ru/dlrstore/669ba071-e921-11dc-95ff-0800200c9a66/3_15.swf
3. Установить зависимость силы тока от сопротивления
http://files.school-collection.edu.ru/dlrstore/669ba071-e921-11dc-95ff-0800200c9a66/3_15.swf

I (обратная зависимость)

Чем > U, тем > I (прямая зависимость)
Чем > R, тем< I (обратная зависимость)

I

СДЕЛАЕМ ВЫВОД:

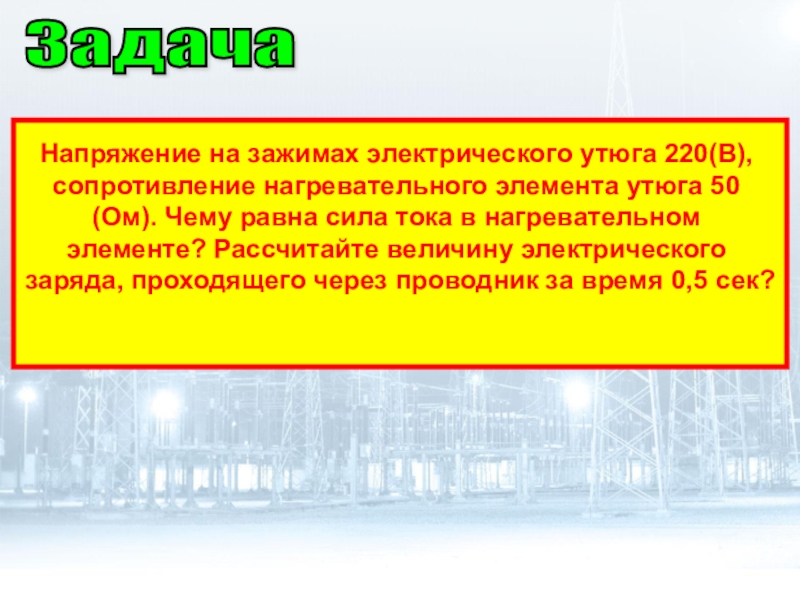

(Ом). Чему равна сила тока в нагревательном элементе? Рассчитайте величину электрического заряда, проходящего через проводник за время 0,5 сек?

4 (Ом), а площадь поперечного сечения S= 0,8 кв. мм.

Задача

Рассчитайте длину медного провода, если известно, что его сопротивление равно R= 4 (Ом), а площадь поперечного сечения S= 0,8 кв. мм.

Кл, за время, равное 5 минутам. Сопротивление проводника 5 (Ом). Рассчитайте напряжение проводника.

Задача

Вариант 6 № 16
Через поперечное сечение проводника прошел заряд, равный 6 Кл, за время, равное 5 минутам. Сопротивление проводника 5 (Ом). Рассчитайте напряжение проводника.

площадь поперечного сечения проводника уменьшить вдвое?

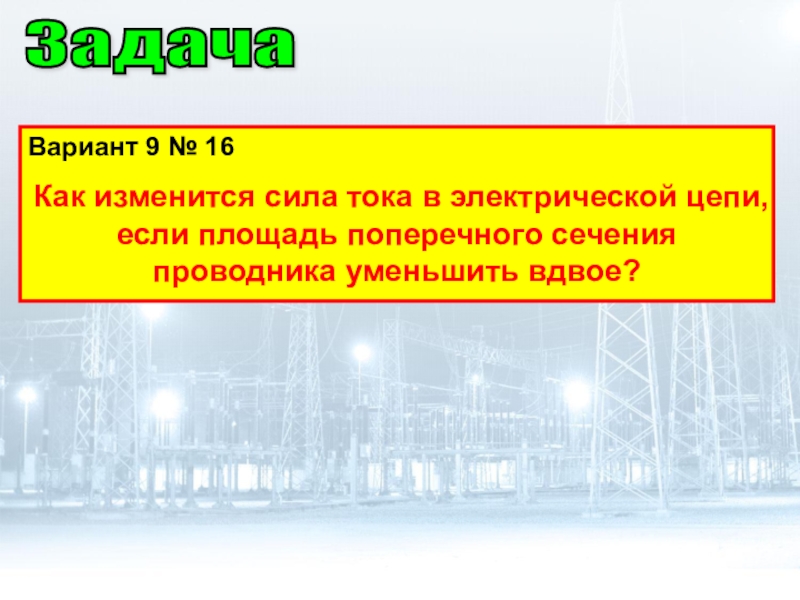

Задача

Вариант 9 № 16
Как изменится сила тока в электрической цепи, если площадь поперечного сечения проводника уменьшить вдвое?

прямо пропорциональна напряжению на концах этого участка.
2. Усвоить, что электрическое сопротивление проводников зависит от длины проводника, площади поперечного сечения проводника и удельного сопротивления проводника.
3. Научиться применять полученные знания при решении задач.

Цель занятия:

Усвоить, что сила тока в проводнике обратно пропорциональна сопротивлению проводника и прямо пропорциональна напряжению на концах этого участка.
2. Усвоить, что электрическое сопротивление проводников зависит от длины проводника, площади поперечного сечения проводника и удельного сопротивления проводника.
3. Научиться применять полученные знания при решении задач.

I (обратная зависимость)

I

R

Чем > L, ρ, тем > R
Чем > S, тем < R
