Презентация, доклад к уроку по теме Построение изображений в линзах

Содержание

I. Собирающая линза

Слайд 1Презентация к уроку по теме «Построение изображений в линзах»
Выполнила: Козьякова Сусанна

Айказовна
учитель физики ГБОУ СОШ № 458 Невского р-на Санкт-Петербурга.
Презентация к уроку по теме «Построение изображений в линзах»Выполнила: Козьякова Сусанна Айказовнаучитель физики ГБОУ СОШ № 458

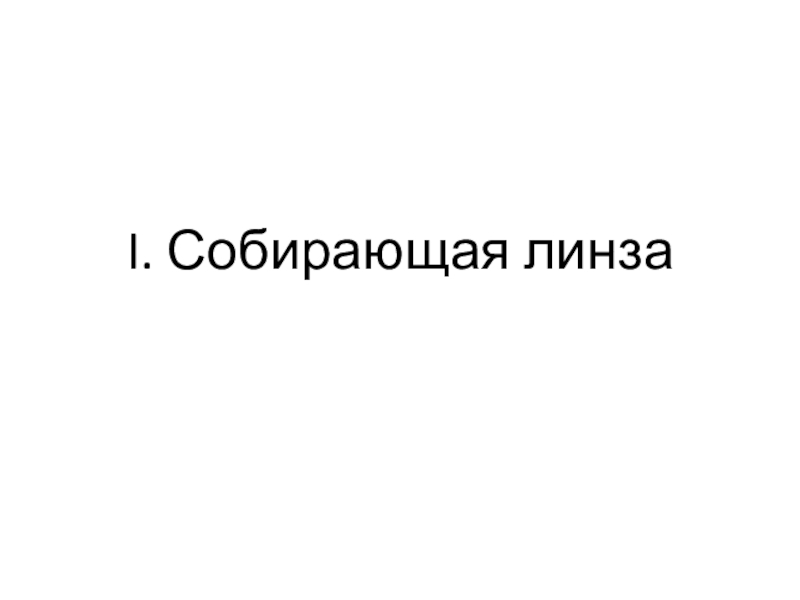

Слайд 2I. Собирающая линза

I. Собирающая линза

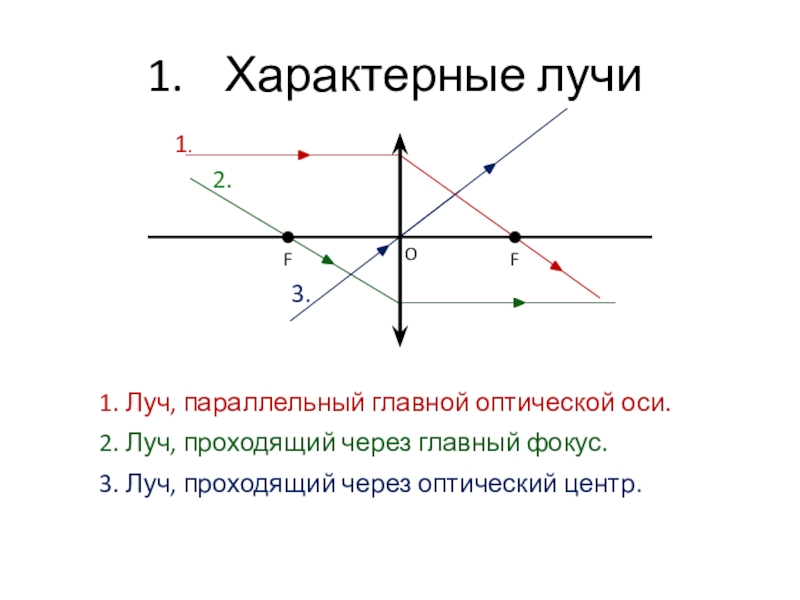

Слайд 3Характерные лучи
1. Луч, параллельный главной оптической оси.
1.
2. Луч, проходящий через главный

фокус.

2.

3.

3. Луч, проходящий через оптический центр.

Характерные лучи1. Луч, параллельный главной оптической оси.1.2. Луч, проходящий через главный фокус.2.3.3. Луч, проходящий через оптический центр.

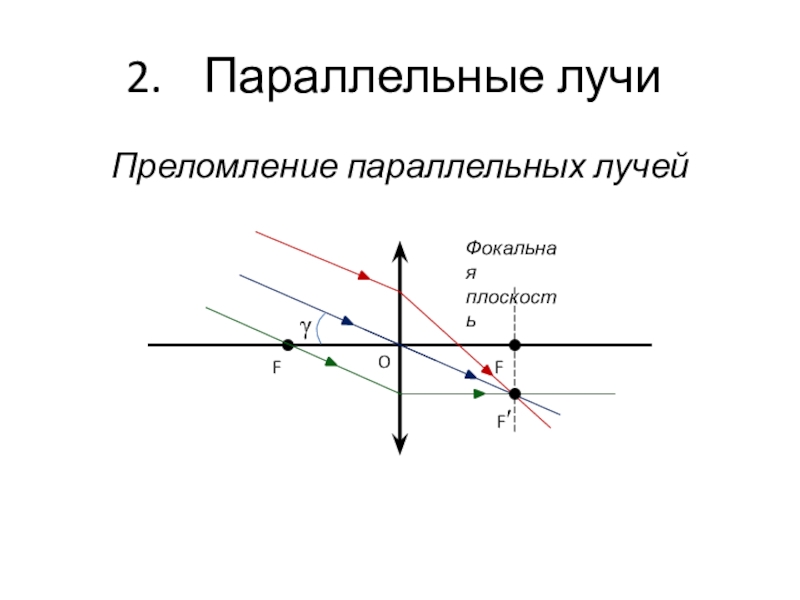

Слайд 4Параллельные лучи
Преломление параллельных лучей
F
F
O
Фокальная плоскость
F′
γ

Параллельные лучиПреломление параллельных лучейFFOФокальная плоскостьF′γ

Слайд 5Параллельные лучи
Построение параллельных лучей
F′
1
1
2
1. Провести луч 2 через центр оптической линзы

параллельно лучу 1.

2. Построить фокальную плоскость линзы.

3. F′ - точка пересечения луча 2 с фокальной плоскостью линзы.

4. Соединить луч 1 с точкой F′.

Параллельные лучиПостроение параллельных лучейF′1121. Провести луч 2 через центр оптической линзы параллельно  лучу 1.2. Построить фокальную

Слайд 6Действительное изображение
h
d
f
H
A′
A
Формирование действительного изображения точки.
Линза преобразует сферический фронт падающей расходящейся световой

волны во фронт сходящейся преломленной волны.
Действительное изображениеhdfHA′AФормирование действительного изображения точки.Линза преобразует сферический фронт падающей расходящейся световой волны во фронт сходящейся преломленной волны.

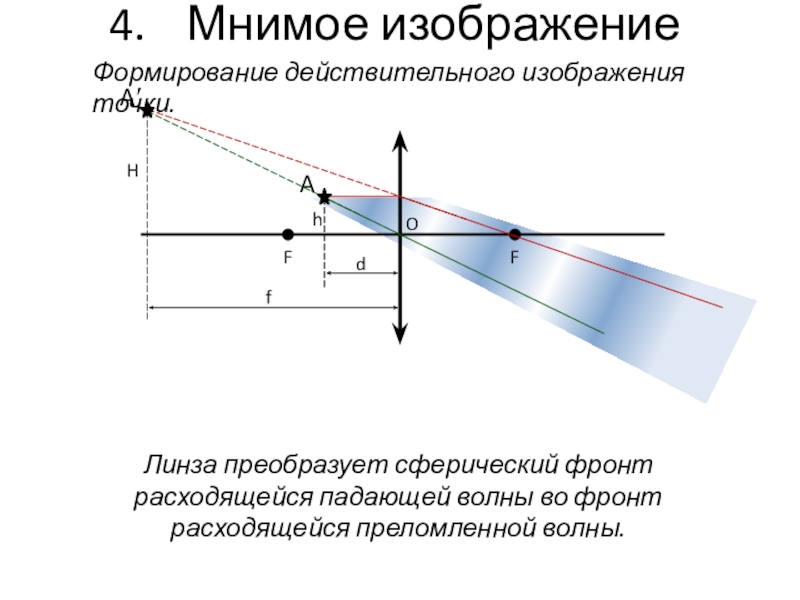

Слайд 7Мнимое изображение
Формирование действительного изображения точки.

A′
A
h
H
d
f
Линза преобразует сферический фронт расходящейся падающей волны

во фронт расходящейся преломленной волны.
Мнимое изображениеФормирование действительного изображения точки.A′AhHdfЛинза преобразует сферический фронт расходящейся падающей волны во фронт расходящейся преломленной волны.

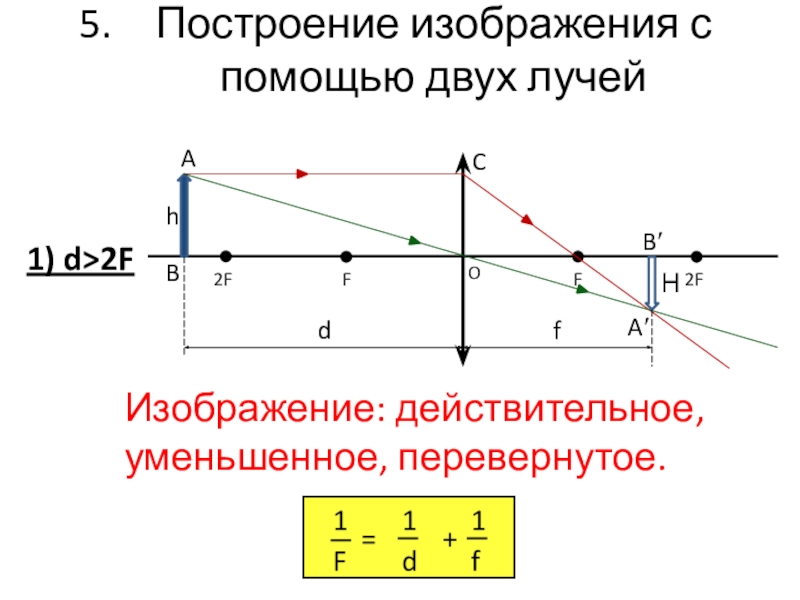

Слайд 8Построение изображения с помощью двух лучей
2F
2F
h
A
B
d
A′
B′
f
C
1) d>2F
Изображение: действительное, уменьшенное, перевернутое.
Н


Построение изображения с помощью двух лучей2F2FhABdA′B′fC1) d>2FИзображение: действительное, уменьшенное, перевернутое.Н

Слайд 92F
2F
h
d
A′
B′
f
C
Н
A
B
2)F

2F2FhdA′B′fCНAB2)F

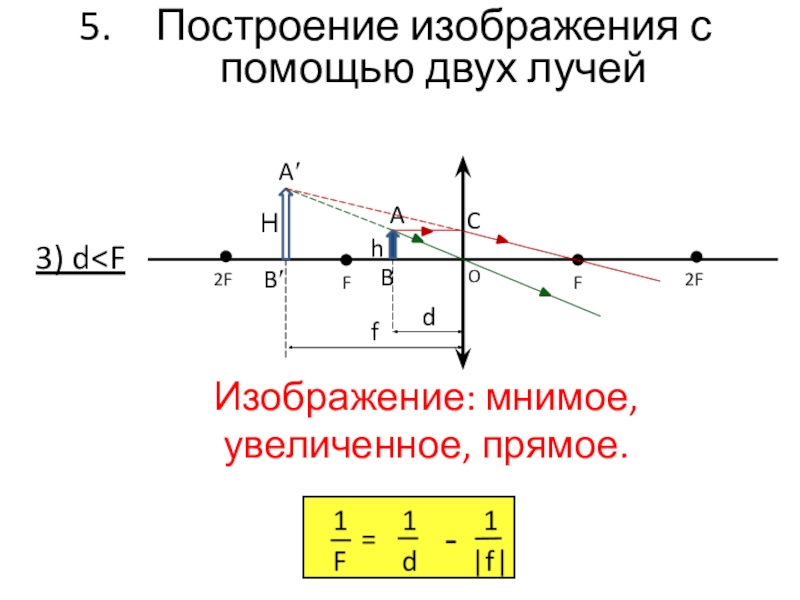

Слайд 10Построение изображения с помощью двух лучей
2F
2F
h
d
A′
B′
f
C
Н
A
B
3) d

Построение изображения с помощью двух лучей2F2FhdA′B′fCНAB3) d

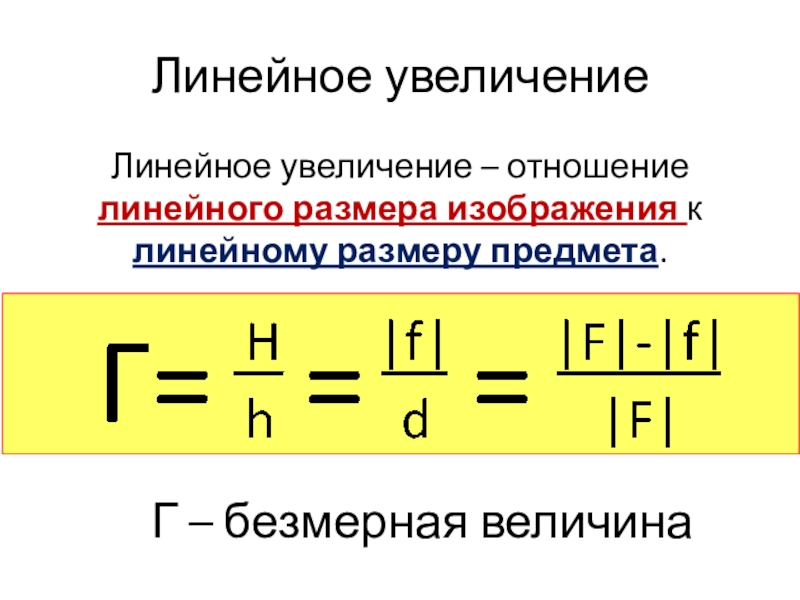

Слайд 11Линейное увеличение
Линейное увеличение – отношение линейного размера изображения к линейному

размеру предмета.

Г – безмерная величина

Линейное увеличение Линейное увеличение – отношение линейного размера изображения к линейному размеру предмета.   Г –

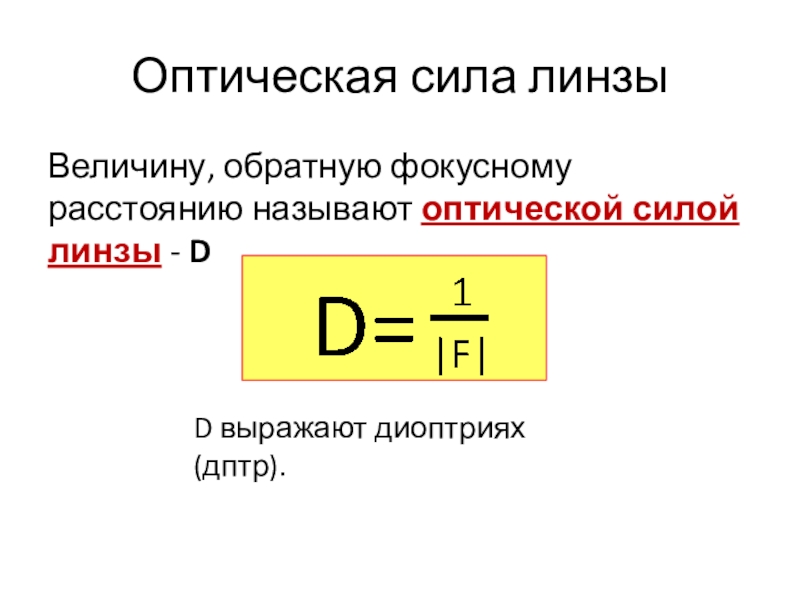

Слайд 12Оптическая сила линзы
Величину, обратную фокусному расстоянию называют оптической силой линзы -

D

D выражают диоптриях (дптр).

Оптическая сила линзыВеличину, обратную фокусному расстоянию называют оптической силой линзы - DD выражают диоптриях (дптр).

Слайд 13Запомни:
Собирающая линза дает действительное и мнимое изображения.


ЗНАТЬ ФОРМУЛЫ


Запомни:	Собирающая линза дает действительное и мнимое изображения.ЗНАТЬ ФОРМУЛЫ

Слайд 14II. Рассеивающая линза

II. Рассеивающая линза

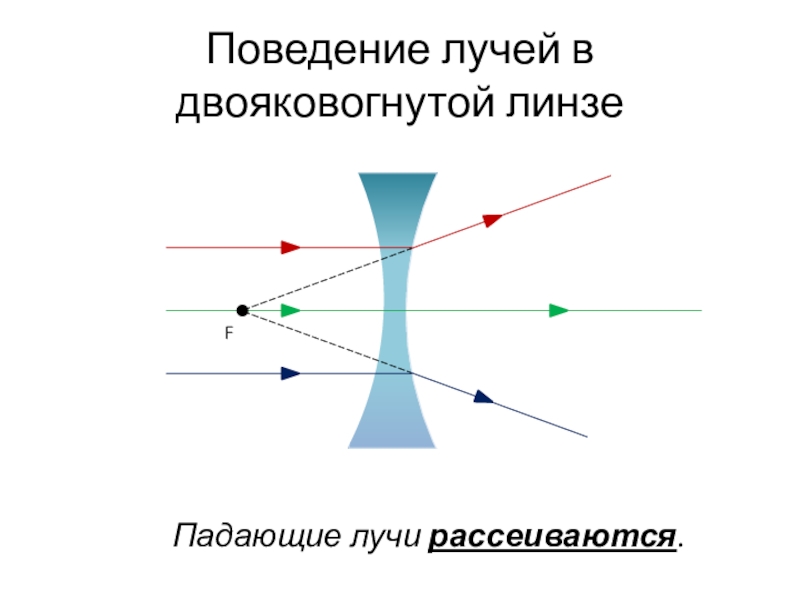

Слайд 15Поведение лучей в двояковогнутой линзе
Падающие лучи рассеиваются.

Поведение лучей в двояковогнутой линзеПадающие лучи рассеиваются.

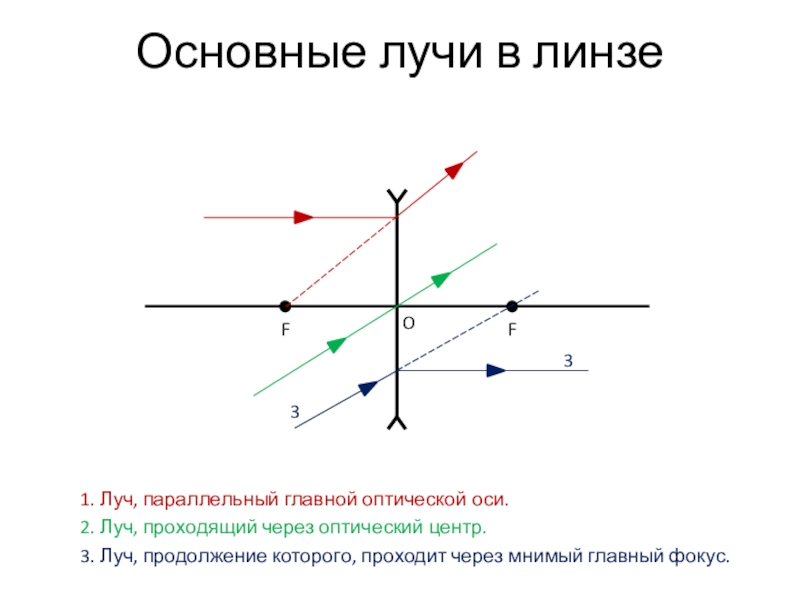

Слайд 16Основные лучи в линзе
3
3
1. Луч, параллельный главной оптической оси.

2. Луч, проходящий

через оптический центр.

3. Луч, продолжение которого, проходит через мнимый главный фокус.

Основные лучи в линзе331. Луч, параллельный главной оптической оси.2. Луч, проходящий через оптический центр.3. Луч, продолжение которого,

Слайд 17Основные лучи в линзе
Лучи, параллельные главной оптической оси

Фокальная
плоскость

Основные лучи в линзеЛучи, параллельные главной оптической осиФокальная плоскость

Слайд 18Формирование изображения

Преобразование плоской падающей волны в расходящуюся сферическую преломленную волну, выходящую

как бы из мнимого фокуса.

Формирование изображенияПреобразование плоской падающей волны в расходящуюся сферическую преломленную волну, выходящую как бы из мнимого фокуса.

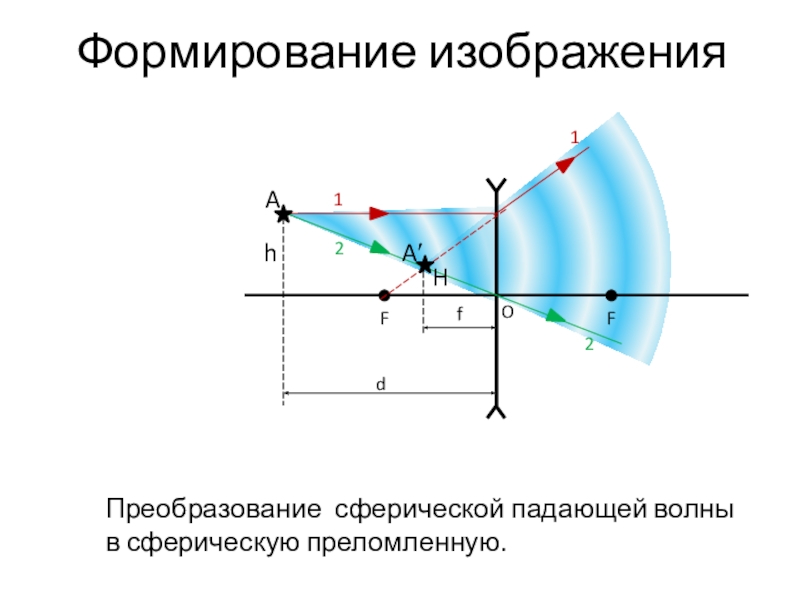

Слайд 19Формирование изображения
Преобразование сферической падающей волны в сферическую преломленную.

Формирование изображенияПреобразование сферической падающей волны в сферическую преломленную.

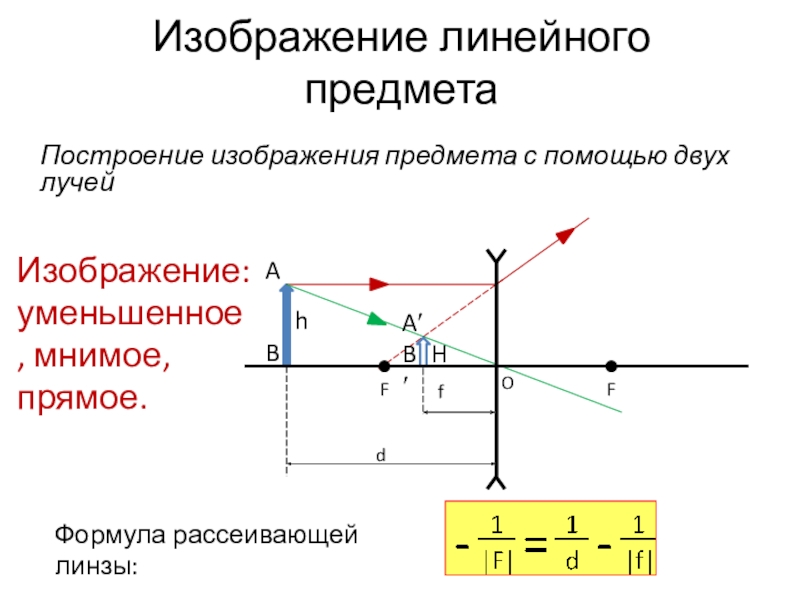

Слайд 20Построение изображения предмета с помощью двух лучей
Изображение: уменьшенное, мнимое, прямое.
Формула рассеивающей

линзы:

Изображение линейного предмета

A

B

h

A′

B′

H

d

f

Построение изображения предмета с помощью двух лучейИзображение: уменьшенное, мнимое, прямое.Формула рассеивающей линзы:Изображение линейного предметаABhA′B′Hdf

Слайд 21Линейное увеличение
Линейное увеличение – отношение линейного размера изображения к линейному

размеру предмета.

Г – безмерная величина

Линейное увеличение Линейное увеличение – отношение линейного размера изображения к линейному размеру предмета.   Г –

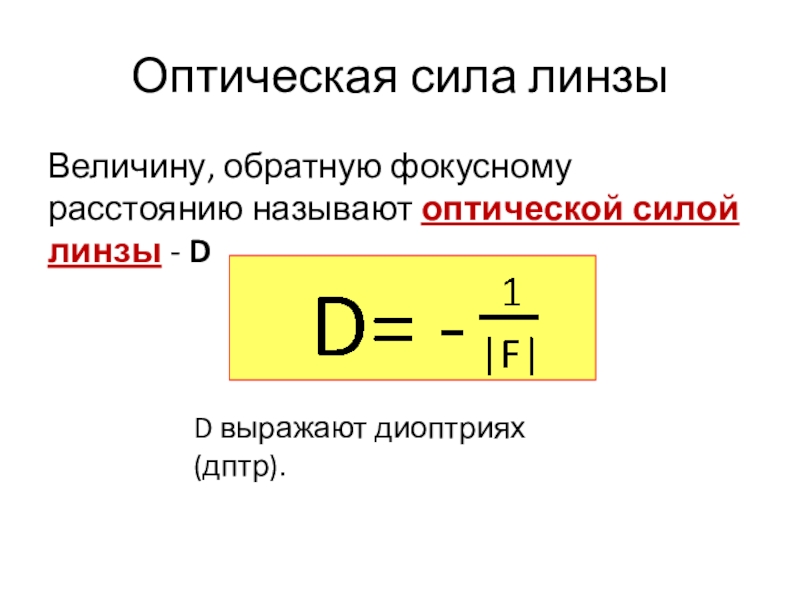

Слайд 22Оптическая сила линзы
Величину, обратную фокусному расстоянию называют оптической силой линзы -

D

D выражают диоптриях (дптр).

Оптическая сила линзыВеличину, обратную фокусному расстоянию называют оптической силой линзы - DD выражают диоптриях (дптр).

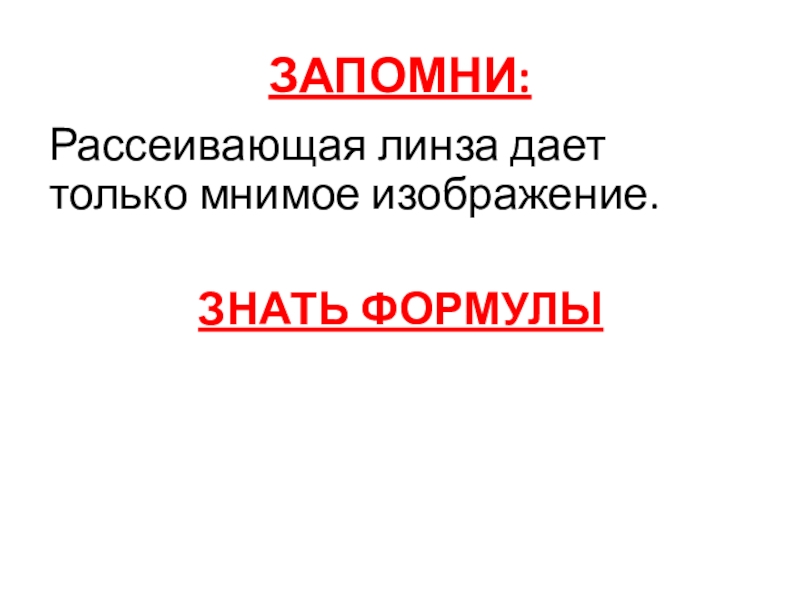

Слайд 23ЗАПОМНИ:
Рассеивающая линза дает только мнимое изображение.

ЗНАТЬ ФОРМУЛЫ

ЗАПОМНИ:Рассеивающая линза дает только мнимое изображение.ЗНАТЬ ФОРМУЛЫ
