Презентация, доклад к уроку по физике Параллельное соединение проводников
Содержание
- 1. Презентация к уроку по физике Параллельное соединение проводников
- 2. Какое соединение проводников называется последовательным?В чем особенность
- 3. 2. Различны или одинаковы показания амперметров? AA I1 I2– +
- 4. Как звучит первый закон последовательного соединения?I=I1=I2

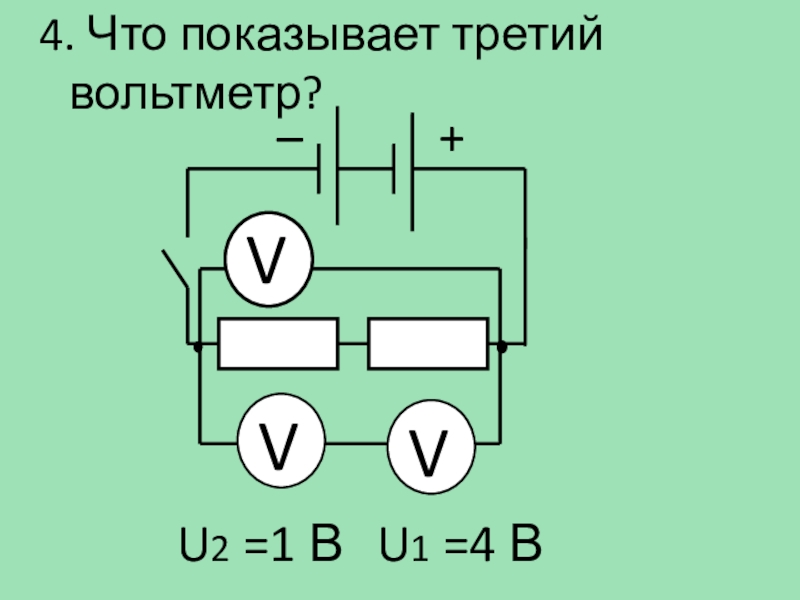

- 5. 4. Что показывает третий вольтметр? VVVU2 =1 ВU1 =4 В– +
- 6. Законы последовательного соединения
- 7. 3.Чему равно общее сопротивление цепи?R=9 ОмR=5 Ом– +
- 8. Законы последовательного

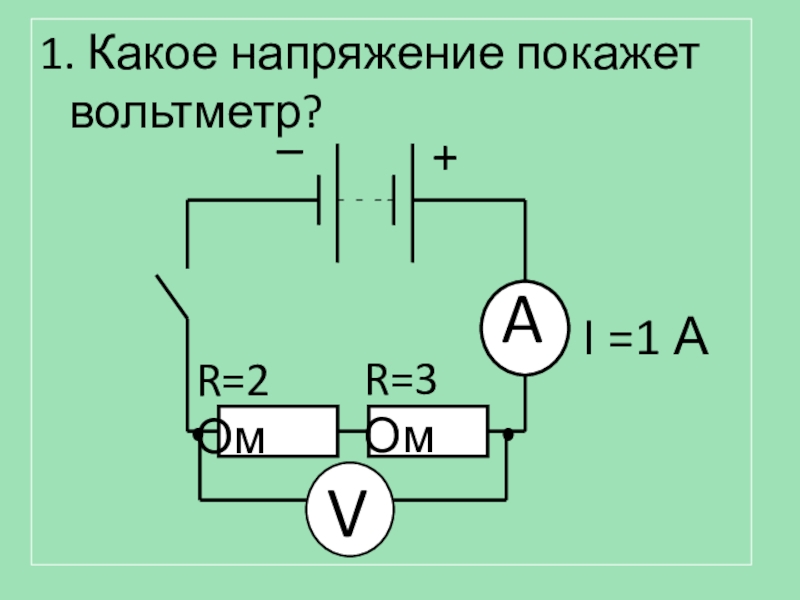

- 9. 1. Какое напряжение покажет вольтметр?AVR=2 ОмR=3 ОмI =1 А+–

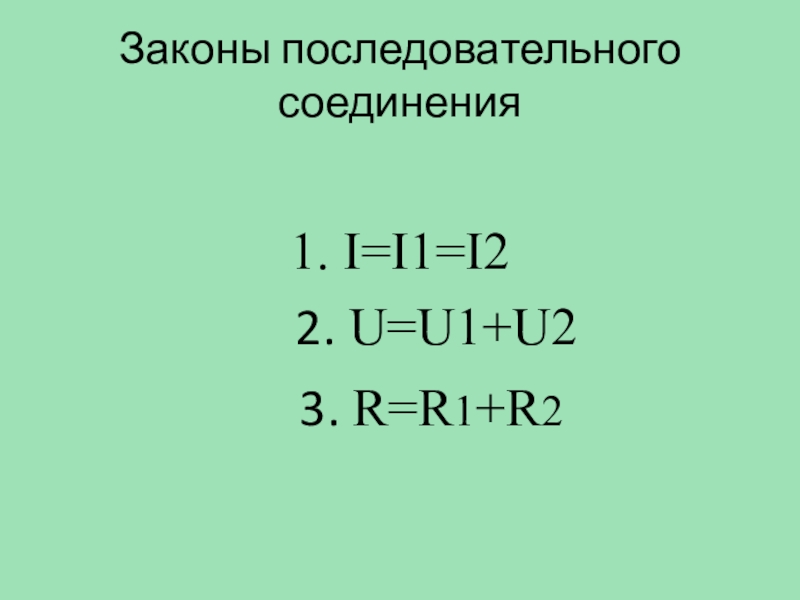

- 10. Законы последовательного соединения1. I=I1=I2 2. U=U1+U23. R=R1+R2
- 11. Можно ли назвать показанное на рисунке соединение последовательным?
- 12. Законы параллельного соединения1. I=I1+I2 2. U=U1=U2 3. 1/R=1/R1+1/R2
- 13. ЗадачиЧему равно общее сопротивление в данных соединениях?
- 14. ЗадачиВычислите сопротивление цепи, состоящей из трех резисторов,
- 15. Домашнее задание§ 49, вопросы после параграфаУпр. 23 (4, 5)
Какое соединение проводников называется последовательным?В чем особенность такого соединения?Что произойдет с цепью последовательного соединения, если один из проводников выходит из строя?
Слайд 2
Какое соединение проводников называется последовательным?
В чем особенность такого соединения?
Что произойдет с
цепью последовательного соединения, если один из проводников выходит из строя?

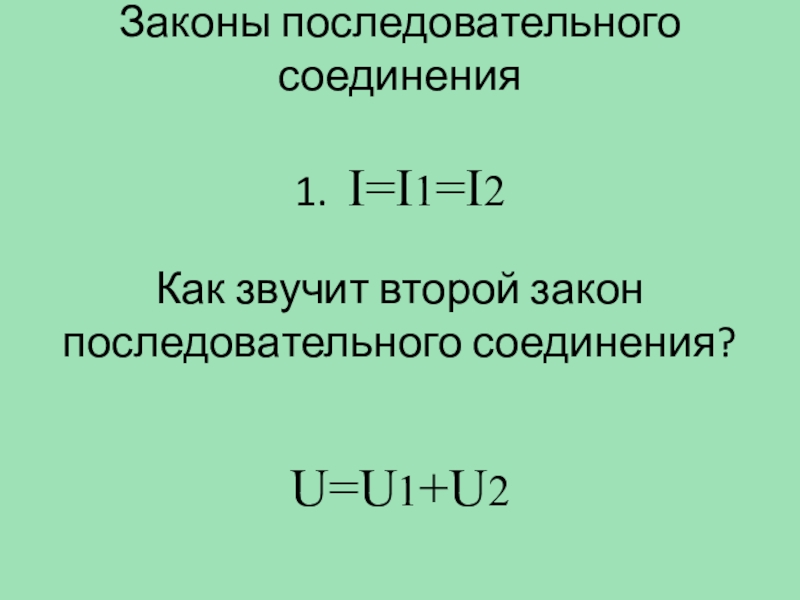

Слайд 6
Законы последовательного соединения
1. I=I1=I2
Как звучит второй закон последовательного соединения?
U=U1+U2
Слайд 8 Законы последовательного соединения 1. I=I1=I2 2. U=U1+U2 Как звучит третий закон
последовательного соединения?
R=R1+R2
Слайд 14Задачи
Вычислите сопротивление цепи, состоящей из трех резисторов, сопротивления которых равны 540
Ом, 270 Ом и 135 Ом, если они соединены параллельно.
Проводники сопротивлением 3 Ом и 15 Ом соединены параллельно и включены в цепь напряжением 45 В.Определите силу тока в каждом проводнике и в общей цепи.
Моток проволоки сопротивлением 20 Ом разрезали на две части и соединили параллельно. Каково сопротивление соединенной таким образом проволоки?
Проводники сопротивлением 3 Ом и 15 Ом соединены параллельно и включены в цепь напряжением 45 В.Определите силу тока в каждом проводнике и в общей цепи.
Моток проволоки сопротивлением 20 Ом разрезали на две части и соединили параллельно. Каково сопротивление соединенной таким образом проволоки?
