Презентация, доклад к уроку по физике на тему Последовательное и параллельное соединение проводников (8 класс)

Содержание

Особенности последовательного соединения проводниковПроводники включаются в цепь последовательно друг за другом.Цепь не имеет разветвлений.

Слайд 1Последовательное и параллельное соединение проводников
8 класс

Последовательное  и параллельное соединение проводников8 класс

Слайд 2Особенности последовательного соединения проводников
Проводники включаются в цепь последовательно друг за другом.
Цепь

не имеет разветвлений.
Особенности последовательного соединения проводниковПроводники включаются в цепь последовательно друг за другом.Цепь не имеет разветвлений.

Слайд 3Закономерности последовательного соединения проводников

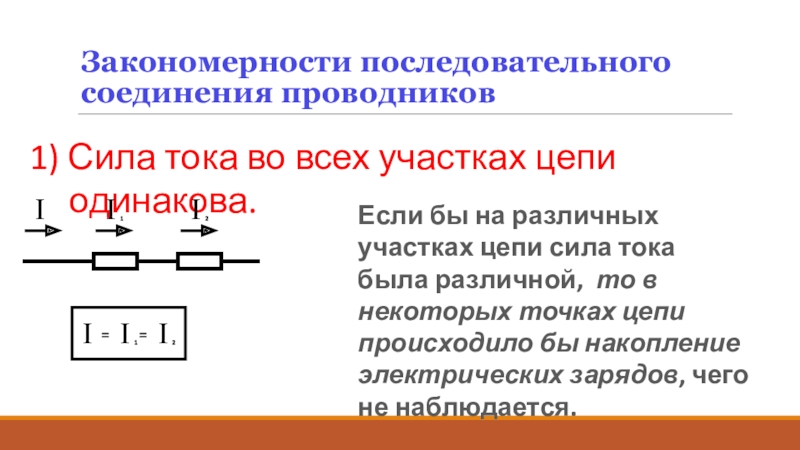

1) Сила тока во всех участках цепи одинакова.
Если

бы на различных участках цепи сила тока была различной, то в некоторых точках цепи происходило бы накопление электрических зарядов, чего не наблюдается.
Закономерности последовательного соединения проводников1) Сила тока во всех участках цепи одинакова.Если бы на различных участках цепи сила

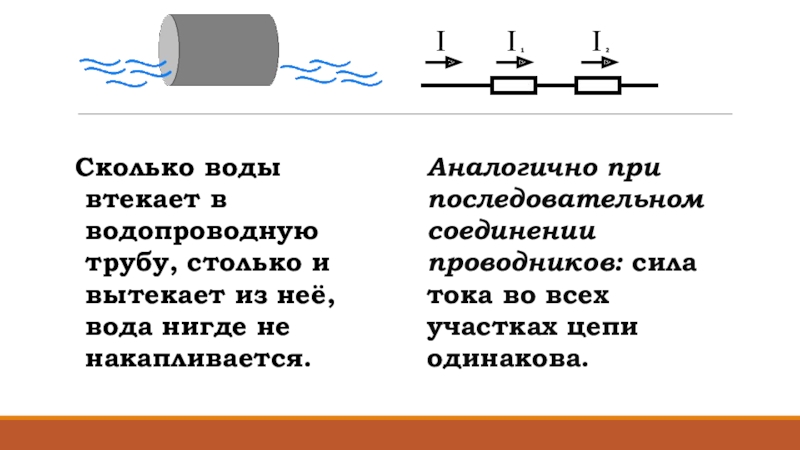

Слайд 4 Сколько воды втекает в водопроводную трубу, столько и вытекает из неё,

вода нигде не накапливается.


Аналогично при последовательном соединении проводников: сила тока во всех участках цепи одинакова.

Сколько воды втекает в водопроводную трубу, столько и вытекает из неё, вода нигде не накапливается.	Аналогично при последовательном

Слайд 5Закономерности последовательного соединения проводников
2) Полное напряжение в цепи равно сумме напряжений

на отдельных участках.
Напряжение на концах отдельных участков цепи рассчитывается по закону Ома: U1=IR1 U2=IR2.


Закономерности последовательного соединения проводников	2) Полное напряжение в цепи равно сумме напряжений на отдельных участках.Напряжение на концах отдельных

Слайд 6Закономерности последовательного соединения проводников

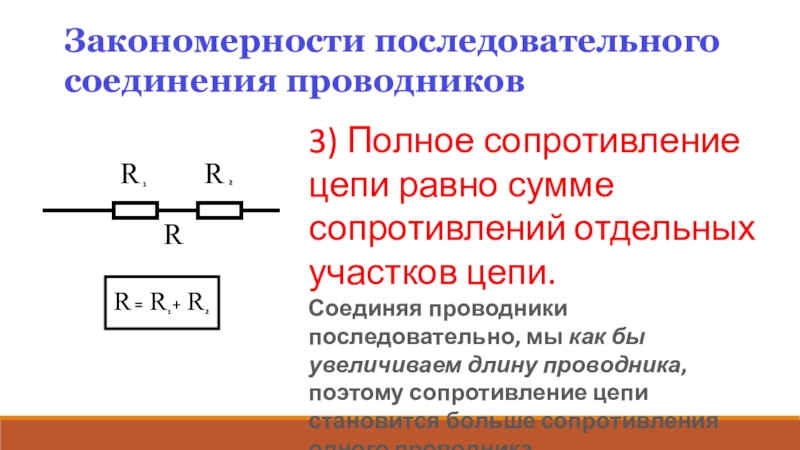

3) Полное сопротивление цепи равно сумме сопротивлений отдельных

участков цепи.

Соединяя проводники последовательно, мы как бы увеличиваем длину проводника, поэтому сопротивление цепи становится больше сопротивления одного проводника.

Закономерности последовательного соединения проводников3) Полное сопротивление цепи равно сумме сопротивлений отдельных участков цепи.Соединяя проводники последовательно, мы как

Слайд 7Отличительная особенность последовательного соединения:
Если в новогодней гирлянде из последовательно соединённых лампочек

какая-то перегорит, то погаснет не только она, но и все остальные тоже.
Поэтому, чтобы определить какая из них перегорела, вам придётся проверить всю гирлянду!
Отличительная особенность последовательного соединения:Если в новогодней гирлянде из последовательно соединённых лампочек какая-то перегорит, то погаснет не только

Слайд 8Выводы
Вывод 1: при последовательном соединении проводников сила тока в цепи на

всех ее участках одинакова
I = I1 = I2
Вывод 2: при последовательном соединении проводников напряжение в цепи равно сумме напряжений на различных участках цепи.
U = U1 + U2
Вывод 3: при последовательном соединении проводников общее сопротивление в цепи равно сумме сопротивлений каждого участка цепи.
R = R1 + R 2

ВыводыВывод 1: при последовательном соединении проводников сила тока в цепи на всех ее участках одинаковаI = I1

Слайд 9Особенности параллельного соединения проводников:

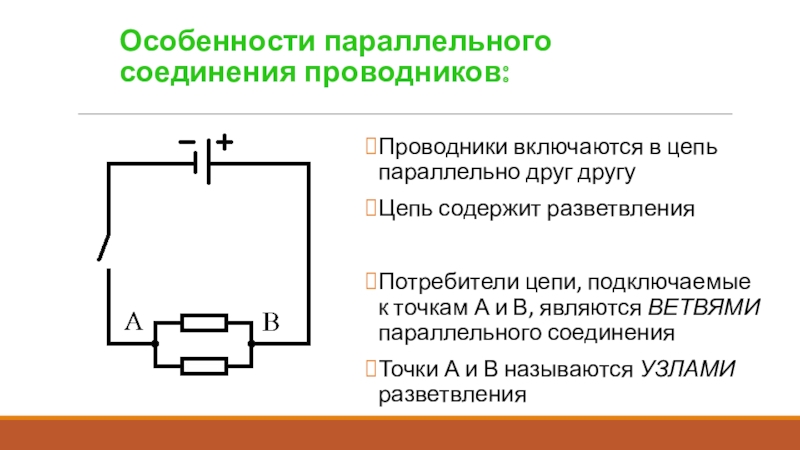

Проводники включаются в цепь параллельно друг другу
Цепь

содержит разветвления

Потребители цепи, подключаемые к точкам А и В, являются ВЕТВЯМИ параллельного соединения
Точки А и В называются УЗЛАМИ разветвления





Особенности параллельного соединения проводников:Проводники включаются в цепь параллельно друг другу Цепь содержит разветвленияПотребители цепи, подключаемые к точкам

Слайд 10Закономерности параллельного соединения проводников:

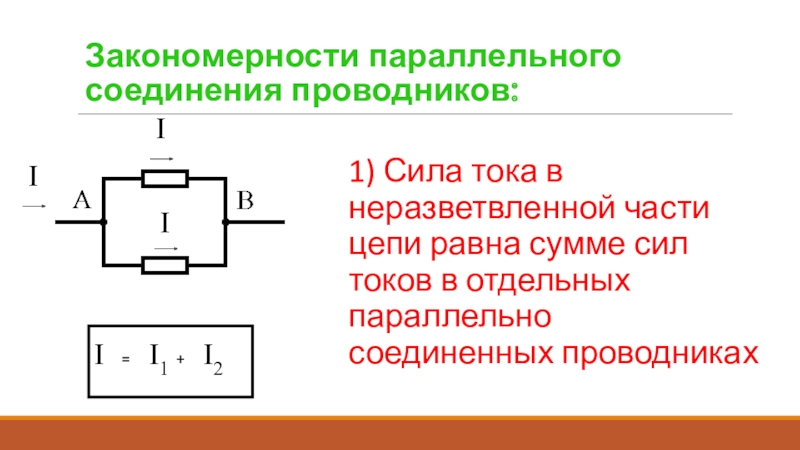

1) Сила тока в неразветвленной части цепи равна

сумме сил токов в отдельных параллельно соединенных проводниках
Закономерности параллельного соединения проводников:1) Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно

Слайд 11Аналогично сила тока в неразветвленной части цепи равна сумме сил токов

в отдельных параллельно соединенных проводниках.

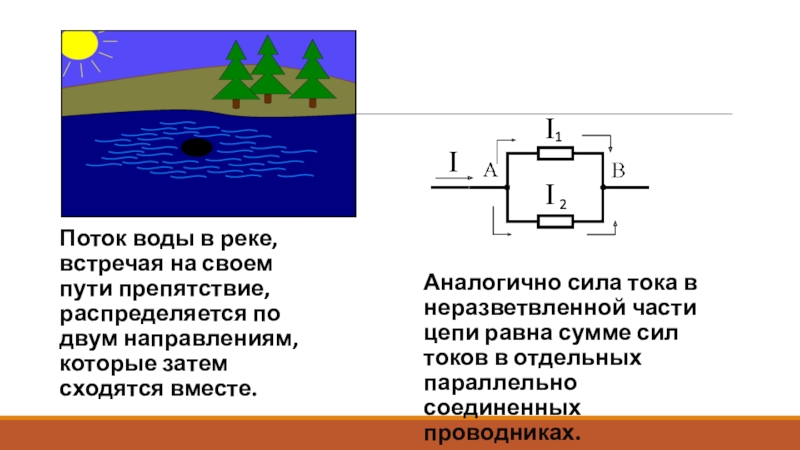

Поток воды в реке, встречая на своем пути препятствие, распределяется по двум направлениям, которые затем сходятся вместе.

Аналогично сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках. Поток

Слайд 12Закономерности параллельного соединения проводников:
2) Напряжение на участке цепи АВ и на

концах проводников соединенных параллельно одно и то же.



Закономерности параллельного соединения проводников:2) Напряжение на участке цепи АВ и на концах проводников соединенных параллельно одно и

Слайд 13Закономерности параллельного соединения проводников

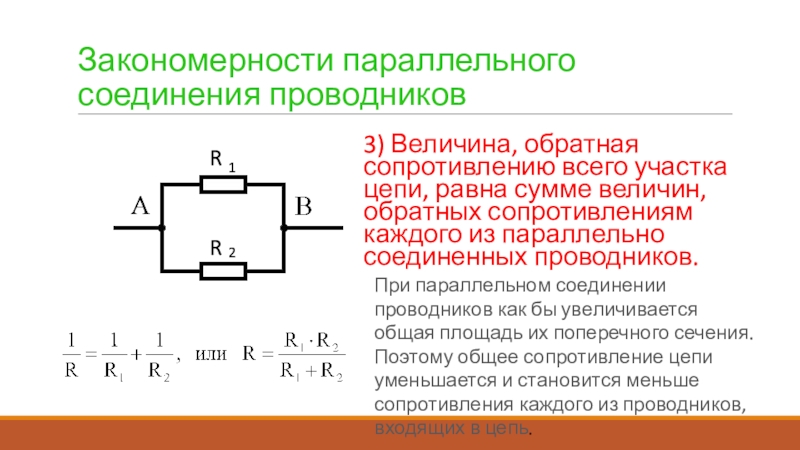

3) Величина, обратная сопротивлению всего участка цепи, равна

сумме величин, обратных сопротивлениям каждого из параллельно соединенных проводников.


При параллельном соединении проводников как бы увеличивается общая площадь их поперечного сечения. Поэтому общее сопротивление цепи уменьшается и становится меньше сопротивления каждого из проводников, входящих в цепь.

Закономерности параллельного соединения проводников3) Величина, обратная сопротивлению всего участка цепи, равна сумме величин, обратных сопротивлениям каждого из

Слайд 14Отличительная особенность параллельного соединения

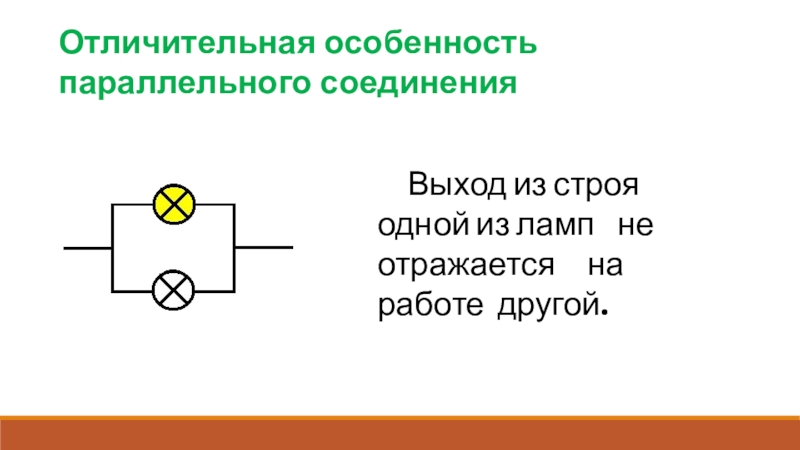

Выход из строя одной из ламп не отражается

на работе другой.
Отличительная особенность параллельного соединения	Выход из строя 	одной из ламп 	не отражается 	на работе 	другой.

Слайд 15Выводы

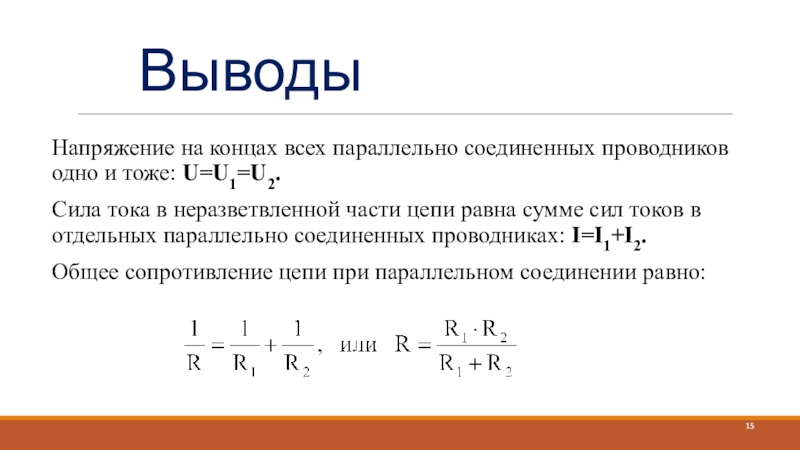

Напряжение на концах всех параллельно соединенных проводников одно и тоже: U=U1=U2.
Сила

тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках: I=I1+I2.
Общее сопротивление цепи при параллельном соединении равно:

ВыводыНапряжение на концах всех параллельно соединенных проводников одно и тоже: U=U1=U2.Сила тока в неразветвленной части цепи равна

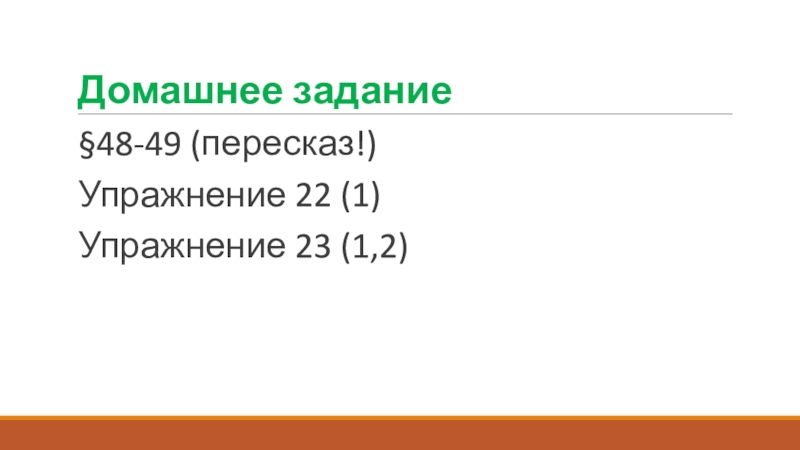

Слайд 16Домашнее задание
§48-49 (пересказ!)
Упражнение 22 (1)
Упражнение 23 (1,2)

Домашнее задание §48-49 (пересказ!)Упражнение 22 (1)Упражнение 23 (1,2)

Слайд 18Задачи:

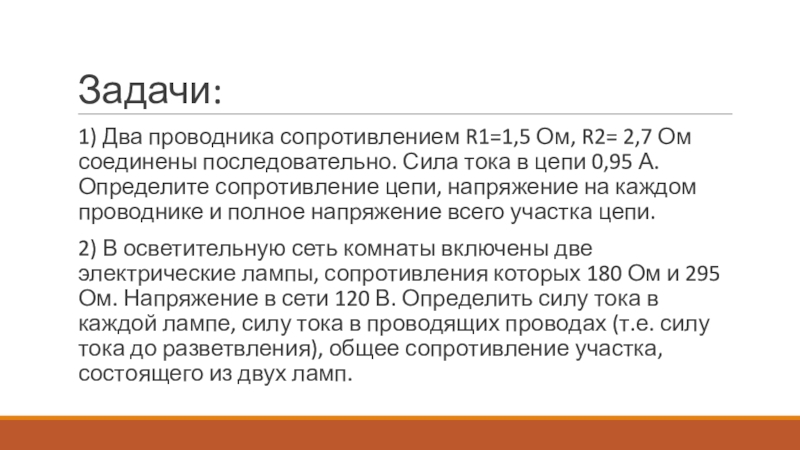

1) Два проводника сопротивлением R1=1,5 Ом, R2= 2,7 Ом соединены

последовательно. Сила тока в цепи 0,95 А. Определите сопротивление цепи, напряжение на каждом проводнике и полное напряжение всего участка цепи.
2) В осветительную сеть комнаты включены две электрические лампы, сопротивления которых 180 Ом и 295 Ом. Напряжение в сети 120 В. Определить силу тока в каждой лампе, силу тока в проводящих проводах (т.е. силу тока до разветвления), общее сопротивление участка, состоящего из двух ламп.

Задачи: 1) Два проводника сопротивлением R1=1,5 Ом, R2= 2,7 Ом соединены последовательно. Сила тока в цепи 0,95
