Презентация, доклад к уроку по физике 7 класс по теме: Сообщающиеся сосуды

Содержание

Сообщающиеся- имеют общее дно или сообщение, заполненную покоящейся жидкостью.http://files.school-collection.edu.ru/dlrstore/669b5250-e921-11dc-95ff-0800200c9a66/4_8.swf

Слайд 1Сообщающиеся сосуды

Сообщающиеся сосуды

Слайд 2Сообщающиеся- имеют общее дно или сообщение, заполненную покоящейся жидкостью.
http://files.school-collection.edu.ru/dlrstore/669b5250-e921-11dc-95ff-0800200c9a66/4_8.swf

Сообщающиеся- имеют общее дно или сообщение, заполненную покоящейся жидкостью.http://files.school-collection.edu.ru/dlrstore/669b5250-e921-11dc-95ff-0800200c9a66/4_8.swf

Слайд 3В с. с. любой формы поверхности однородной жидкости устанавливаются на одном

уровне при условии, что давление воздуха над всеми сосудами одинаково

Закон сообщающихся сосудов


В с. с. любой формы поверхности однородной жидкости устанавливаются на одном уровне при условии, что давление воздуха

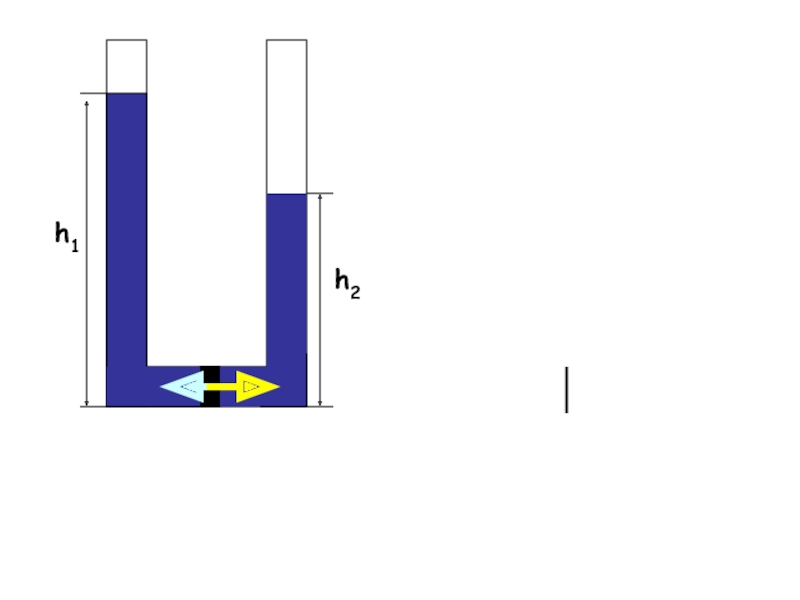

Слайд 4

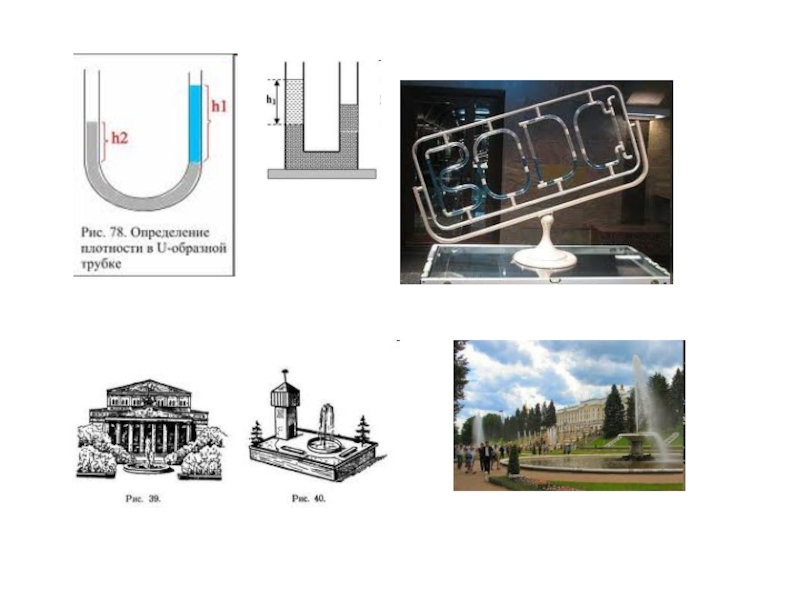

h1
h2







h1
h2




h1h2h1h2

Слайд 5Качественные задачи - упражнения

Качественные задачи - упражнения

Слайд 6Вы пришли в магазин с целью приобрести кофейник для семейного пользования.


Какую из предложенных моделей разумнее выбрать? Почему?

А

Б

Вы пришли в магазин с целью приобрести кофейник для семейного пользования. Какую из предложенных моделей разумнее выбрать?

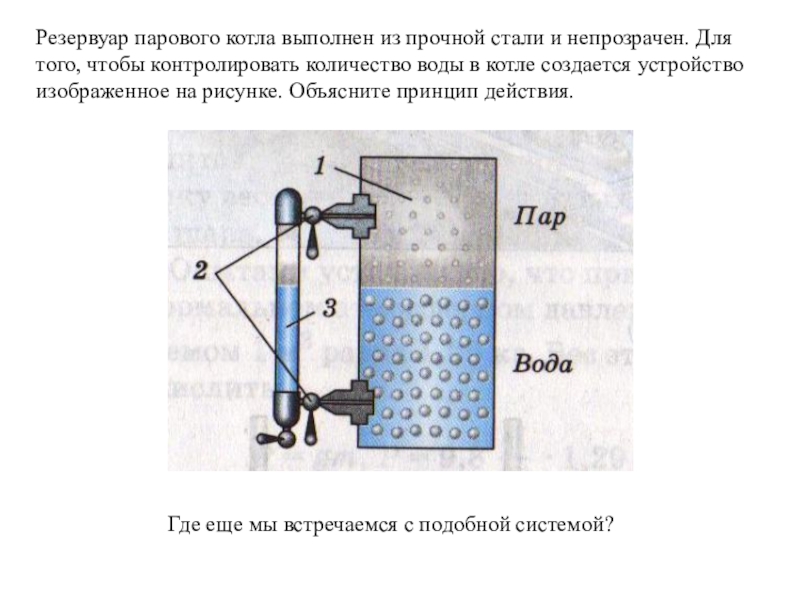

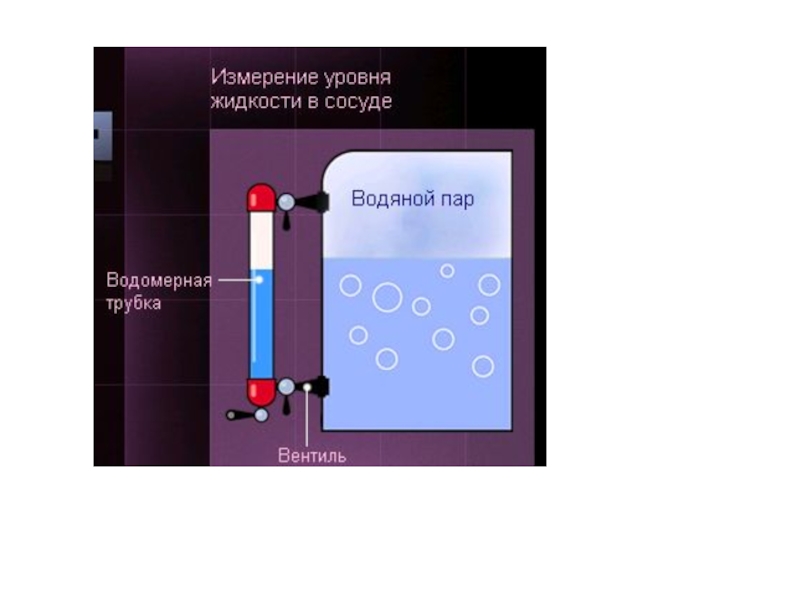

Слайд 7Резервуар парового котла выполнен из прочной стали и непрозрачен. Для того,

чтобы контролировать количество воды в котле создается устройство изображенное на рисунке. Объясните принцип действия.

Где еще мы встречаемся с подобной системой?

Резервуар парового котла выполнен из прочной стали и непрозрачен. Для того, чтобы контролировать количество воды в котле

Слайд 9

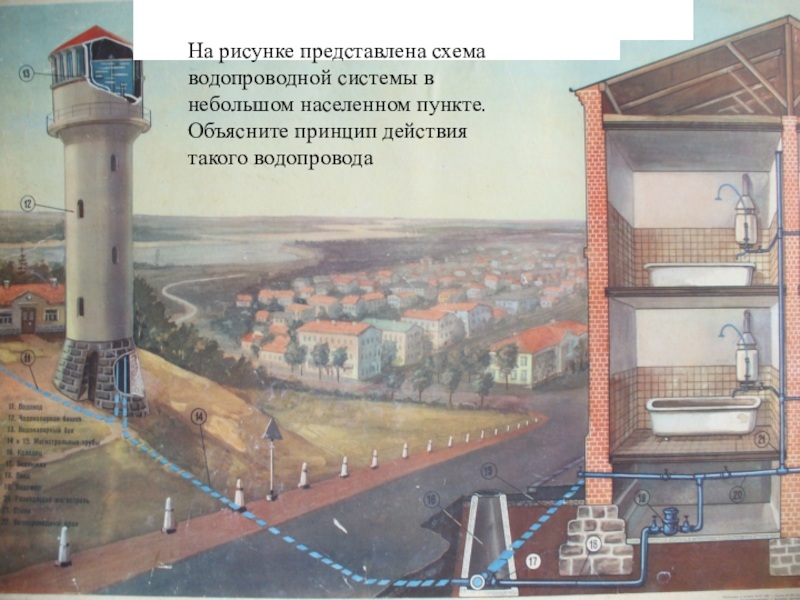

На рисунке представлена схема водопроводной системы в небольшом населенном пункте. Объясните

принцип действия такого водопровода
На рисунке представлена схема водопроводной системы в небольшом населенном пункте. Объясните принцип действия такого водопровода

Слайд 10На рисунке показана модель небольшого фонтана. Какую роль в его функционировании

играет закон сообщающихся сосудов?

анимация

На рисунке показана модель небольшого фонтана. Какую роль в его функционировании играет закон сообщающихся сосудов?анимация

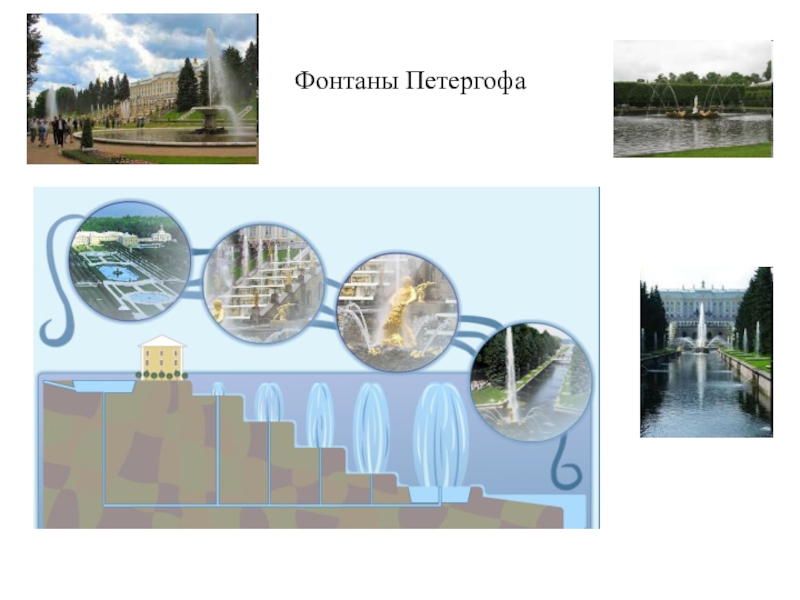

Слайд 11Фонтаны Петергофа

Фонтаны Петергофа

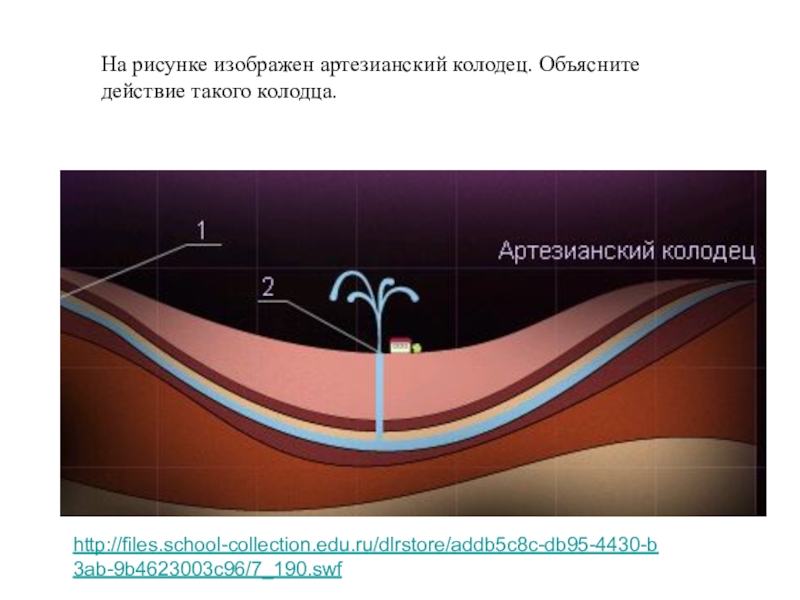

Слайд 12На рисунке изображен артезианский колодец. Объясните действие такого колодца.
http://files.school-collection.edu.ru/dlrstore/addb5c8c-db95-4430-b3ab-9b4623003c96/7_190.swf

На рисунке изображен артезианский колодец. Объясните действие такого колодца.http://files.school-collection.edu.ru/dlrstore/addb5c8c-db95-4430-b3ab-9b4623003c96/7_190.swf

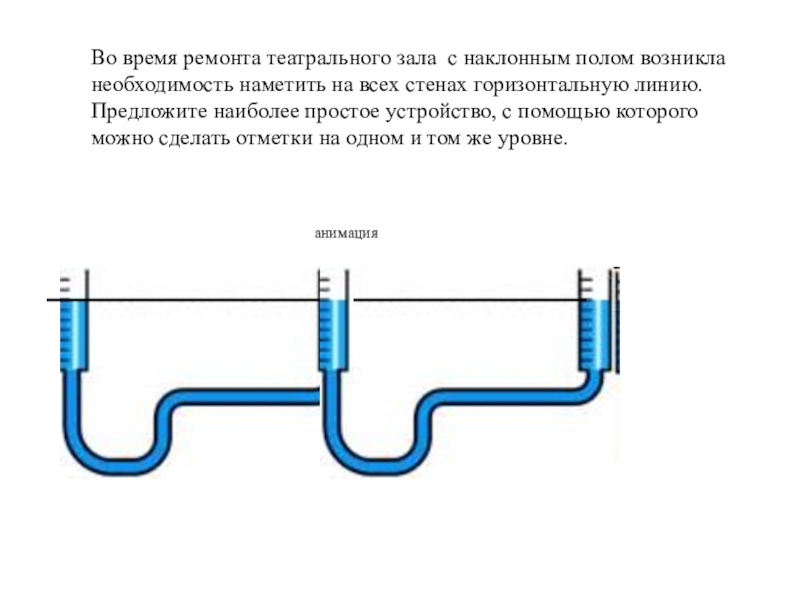

Слайд 13Во время ремонта театрального зала с наклонным полом возникла необходимость наметить

на всех стенах горизонтальную линию. Предложите наиболее простое устройство, с помощью которого можно сделать отметки на одном и том же уровне.

анимация

Во время ремонта театрального зала с наклонным полом возникла необходимость наметить на всех стенах горизонтальную линию. Предложите

Слайд 14Для чего отводящим трубам кухонной раковины придают коленчатую форму?

Для чего отводящим трубам кухонной раковины придают коленчатую форму?

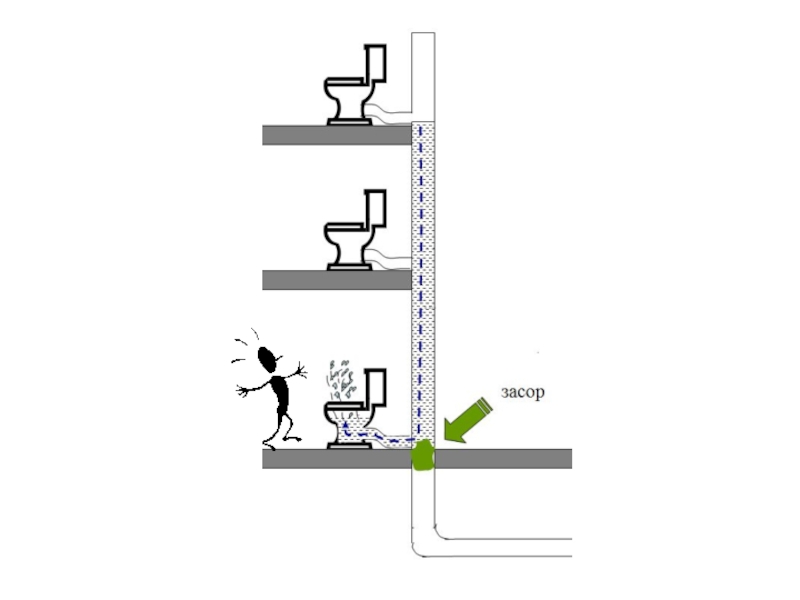

Слайд 15Бытовая сантехническая неприятность, отображенная на рисунке, хорошо знакома жильцам со стажем

(особенно обитателям первого этажа).










Объясните причину наблюдаемого явления.
Бытовая сантехническая неприятность, отображенная на рисунке, хорошо знакома жильцам со стажем (особенно обитателям первого этажа).

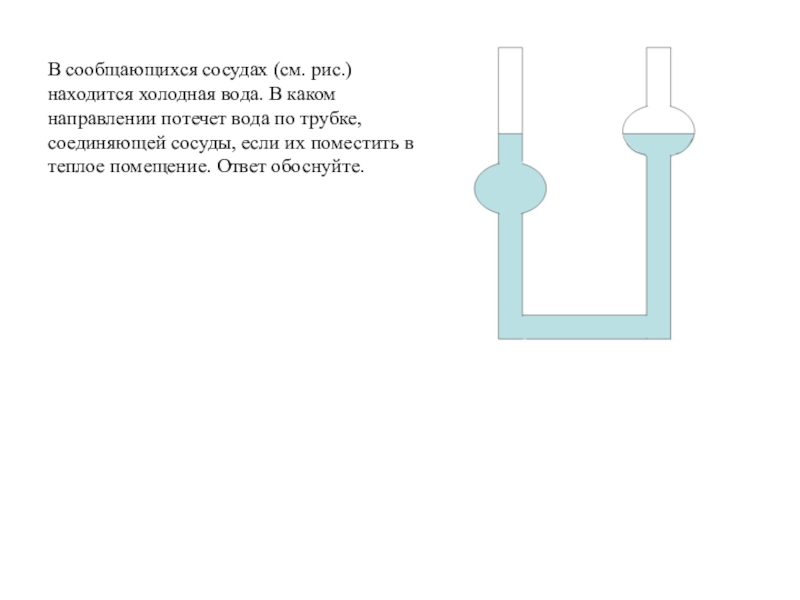

Слайд 17В сообщающихся сосудах (см. рис.) находится холодная вода. В каком направлении

потечет вода по трубке, соединяющей сосуды, если их поместить в теплое помещение. Ответ обоснуйте.
В сообщающихся сосудах (см. рис.) находится холодная вода. В каком направлении потечет вода по трубке, соединяющей сосуды,

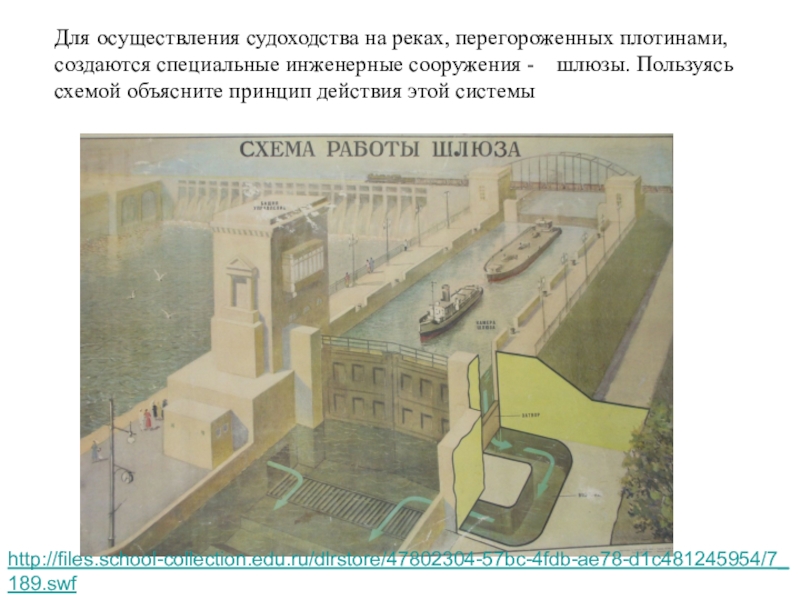

Слайд 18Для осуществления судоходства на реках, перегороженных плотинами, создаются специальные инженерные сооружения

- шлюзы. Пользуясь схемой объясните принцип действия этой системы

http://files.school-collection.edu.ru/dlrstore/47802304-57bc-4fdb-ae78-d1c481245954/7_189.swf

Для осуществления судоходства на реках, перегороженных плотинами, создаются специальные инженерные сооружения -  шлюзы. Пользуясь схемой объясните

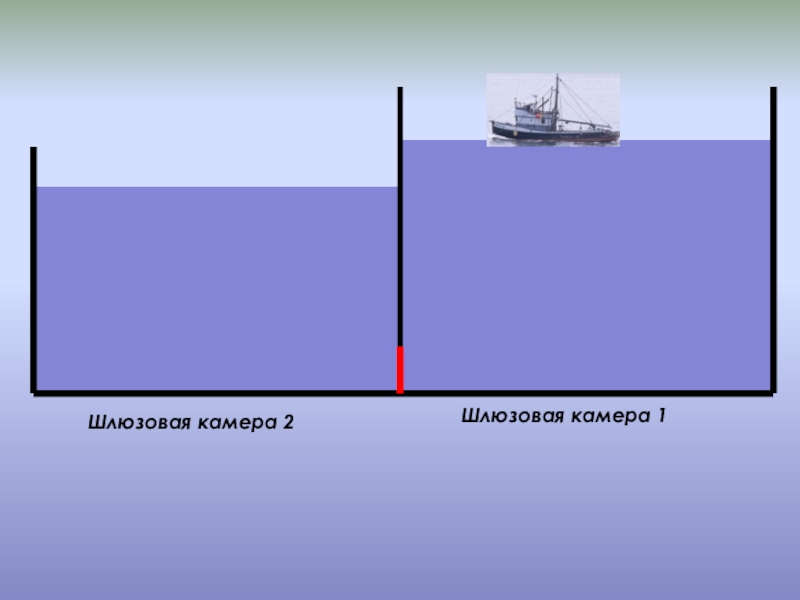

Слайд 19



Шлюзовая камера 1
Шлюзовая камера 2

Шлюзовая камера 1Шлюзовая камера 2

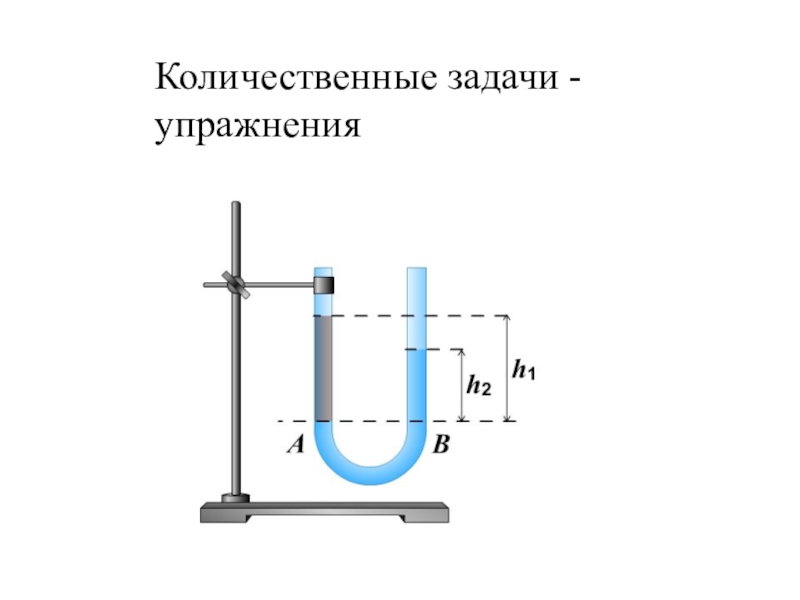

Слайд 20Количественные задачи - упражнения

Количественные задачи - упражнения

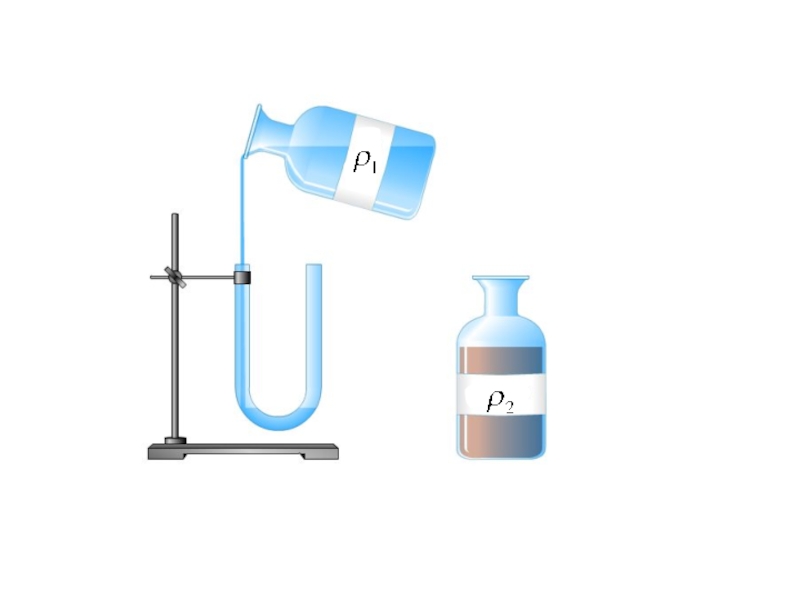

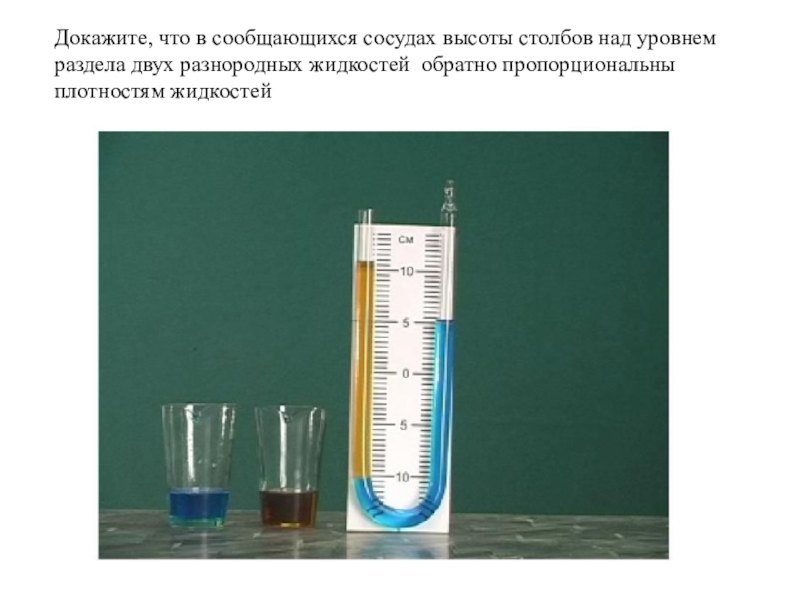

Слайд 21Докажите, что в сообщающихся сосудах высоты столбов над уровнем раздела двух

разнородных жидкостей обратно пропорциональны плотностям жидкостей
Докажите, что в сообщающихся сосудах высоты столбов над уровнем раздела двух разнородных жидкостей обратно пропорциональны плотностям жидкостей

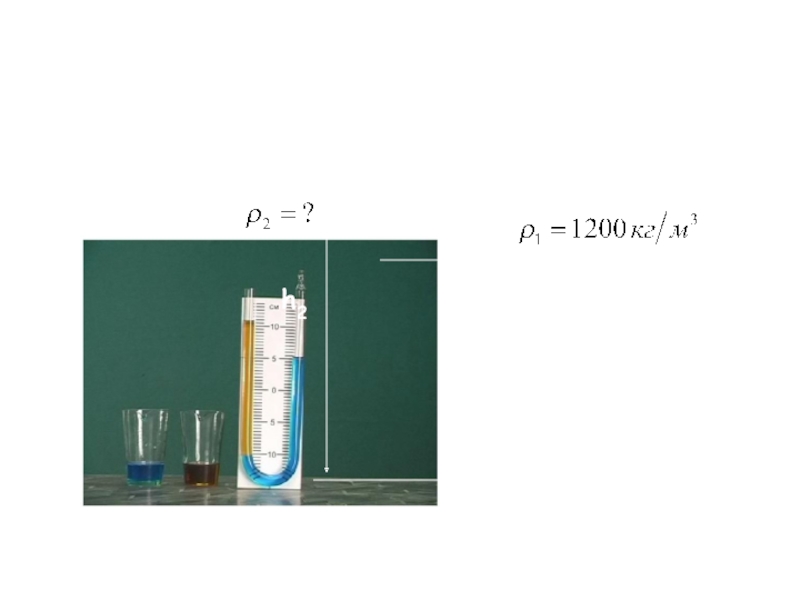

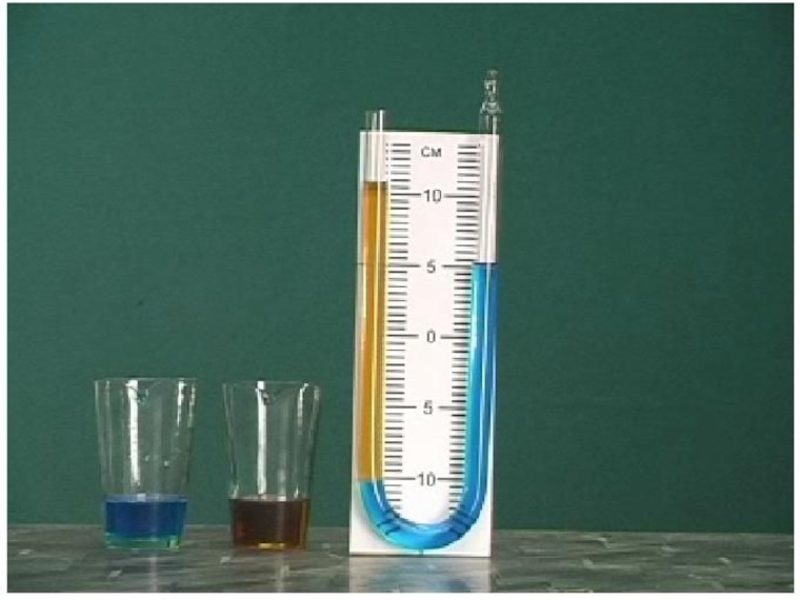

Слайд 26h1
h2

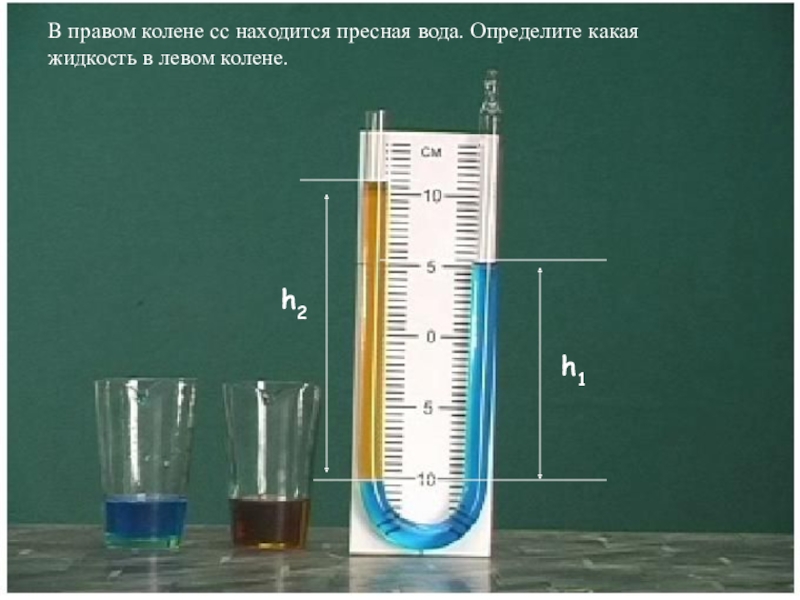

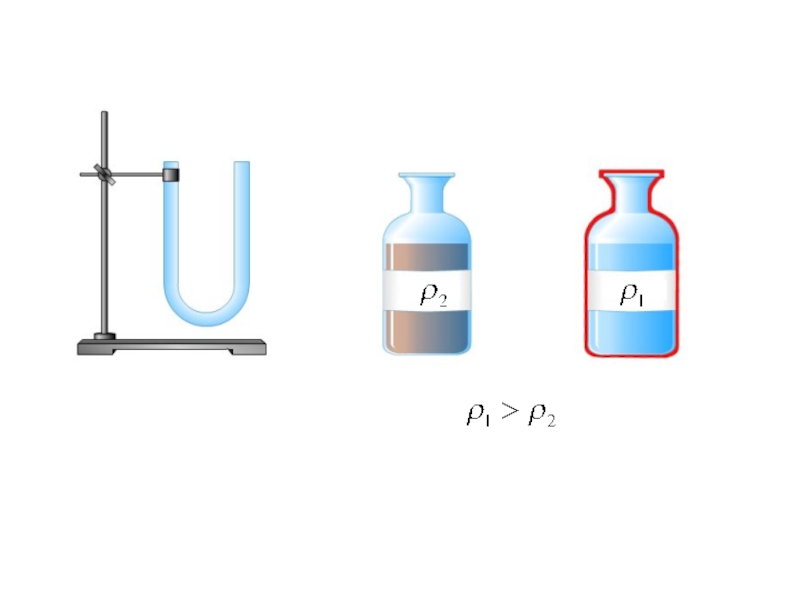

В правом колене сс находится пресная вода. Определите какая жидкость в

левом колене.
h1h2В правом колене сс находится пресная вода. Определите какая жидкость в левом колене.

Слайд 27Типовые задачи

Типовые задачи

Слайд 28В сосуде колене А находится спирт, в колене Б – пресная

вода. Высота столба спирта превышает высоту столба воды на 4 см. Определить высоту столба каждой жидкости.

А

Б

В сосуде колене А находится спирт, в колене Б – пресная вода. Высота столба спирта превышает высоту

Слайд 29В сообщающихся сосудах находятся ртуть, вода и керосин. Найдите высоту столбов

воды и керосина, если в правом колене уровень ртути на 1 см выше, чем в левом.
В сообщающихся сосудах находятся ртуть, вода и керосин. Найдите высоту столбов воды и керосина, если в правом

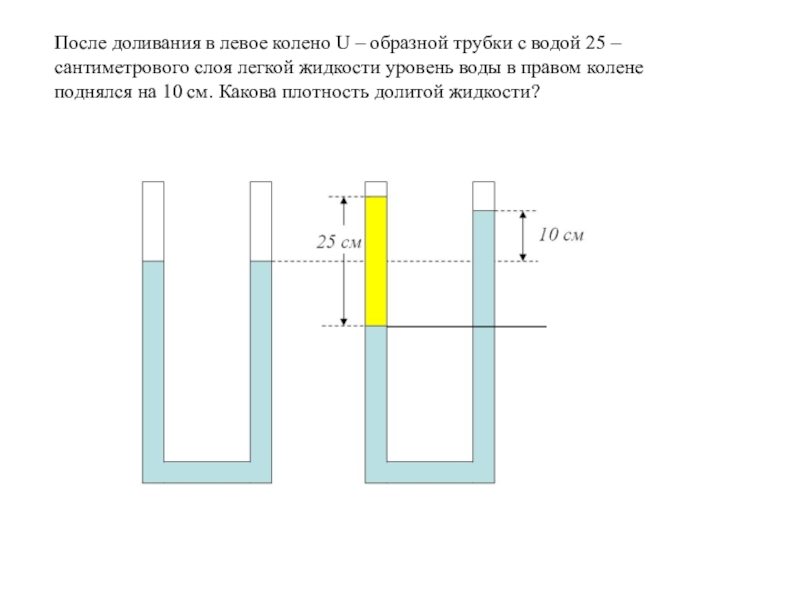

Слайд 30После доливания в левое колено U – образной трубки с водой

25 – сантиметрового слоя легкой жидкости уровень воды в правом колене поднялся на 10 см. Какова плотность долитой жидкости?
После доливания в левое колено U – образной трубки с водой 25 – сантиметрового слоя легкой жидкости

Слайд 31Задачи повышенной сложности

Задачи повышенной сложности

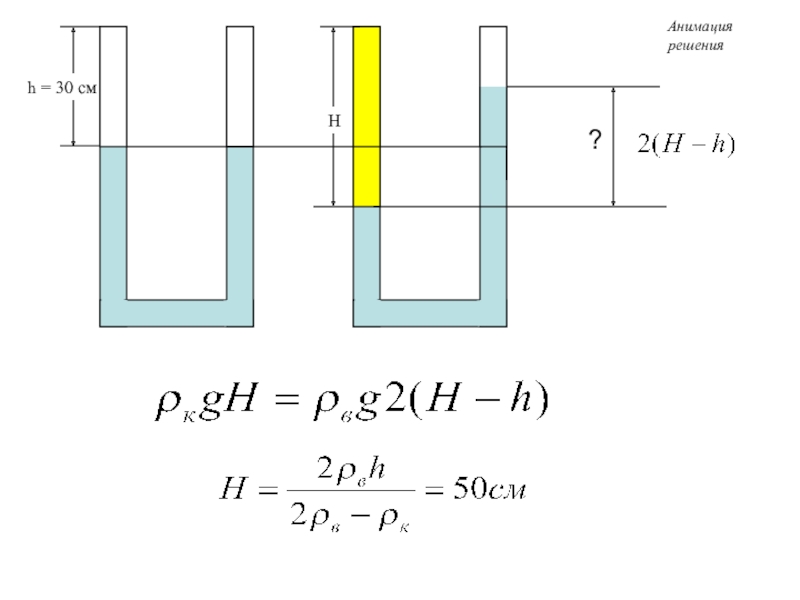

Слайд 32










H
Концы U-образной трубки на h = 30 см выше уровня воды

в ней. Левую трубку целиком заполнили керосином. Определить высоту столба H керосина в трубке.


h = 30 см


керосин

HКонцы U-образной трубки на h = 30 см выше уровня воды в ней. Левую трубку целиком заполнили

Слайд 33?
Анимация решения

?Анимация решения

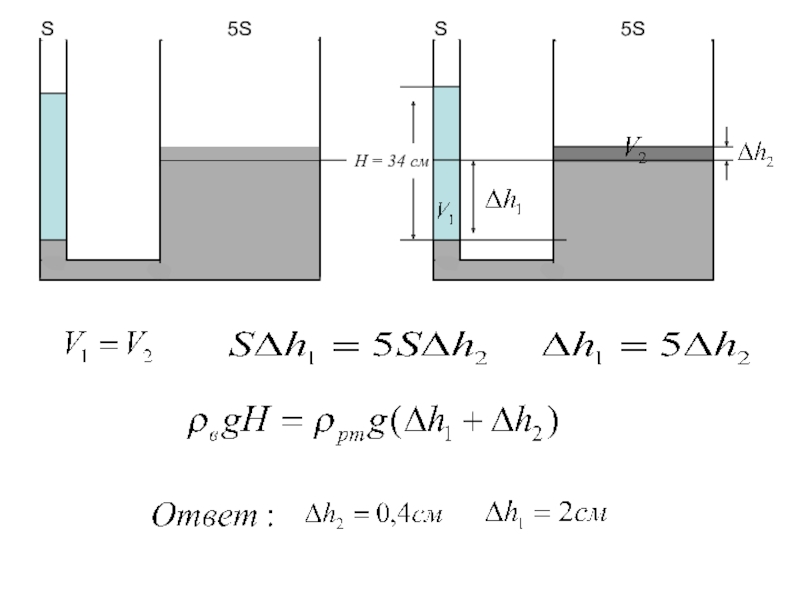

Слайд 34В цилиндрических сообщающихся сосудах находится ртуть. Площадь поперечного сечения широкого сосуда

в 5 раз больше площади поперечного сечения узкого сосуда. В узкий сосуд наливают воду, которая образует столб высотой 34 см. На сколько поднимется уровень ртути в широком сосуде и на сколько опустится в узком?













Н = 34 см

S

5S

S

5S

В цилиндрических сообщающихся сосудах находится ртуть. Площадь поперечного сечения широкого сосуда в 5 раз больше площади поперечного

Слайд 35












Н = 34 см


S
5S
S
5S


Н = 34 смS5SS5S

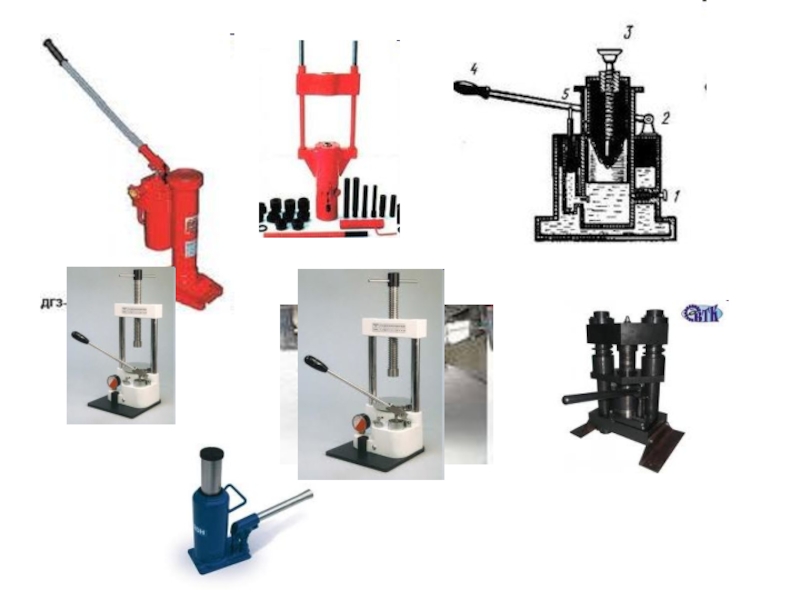

Слайд 39Для подъема заднего моста автомобиля к малому поршню гидравлического домкрата приложили

силу 200 Н. Малый поршень при этом опустился на 30 см. Площадь малого поршня 2 см2. Площадь большого поршня 240 см2.
На какую высоту заднее колесо приподнялось над дорогой. Какой вес был при этом поднят? Чему равно давление масла внутри домкрата?


Для подъема заднего моста автомобиля к малому поршню гидравлического домкрата приложили силу 200 Н. Малый поршень при

Слайд 40

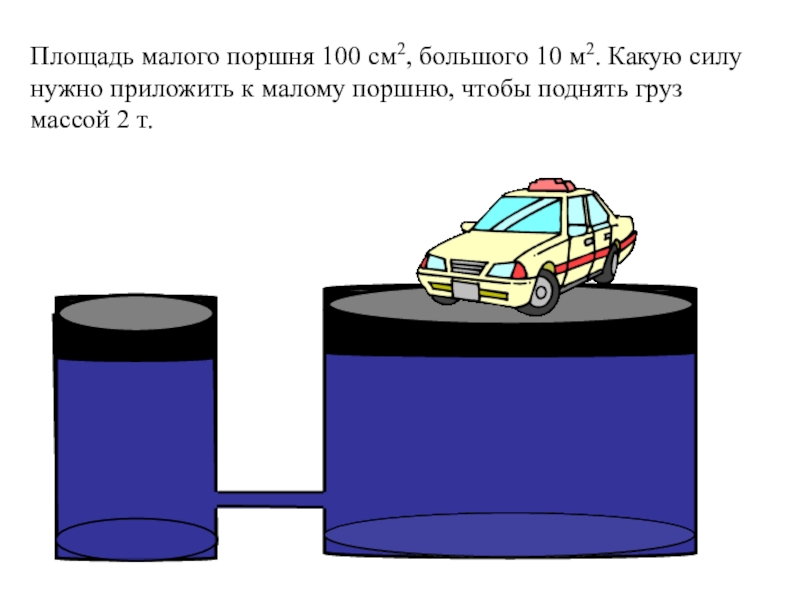

Площадь малого поршня 100 см2, большого 10 м2. Какую силу нужно

приложить к малому поршню, чтобы поднять груз массой 2 т.
Площадь малого поршня 100 см2, большого 10 м2. Какую силу нужно приложить к малому поршню, чтобы поднять
