Презентация, доклад к уроку физики Сила трения (I курс СПО)

Содержание

ГЛАВНОЕ МЕНЮТеория и практикаУчет сил трения Возврат в главное менюСледующий слайдПредыдущий слайдЗакончить работу1

Слайд 1«Сила трения»
ОБРАЗОВАТЕЛЬНАЯ ПРЕЗЕНТАЦИЯ к уроку физики
Автор: Павлова Елена Владимировна
преподаватель
ГБПОУ

РО «Ростовский-на-Дону
колледж водного транспорта»
«Сила трения»ОБРАЗОВАТЕЛЬНАЯ ПРЕЗЕНТАЦИЯ  к уроку физики Автор: Павлова Елена Владимировнапреподаватель ГБПОУ РО «Ростовский-на-Дону колледж водного транспорта»

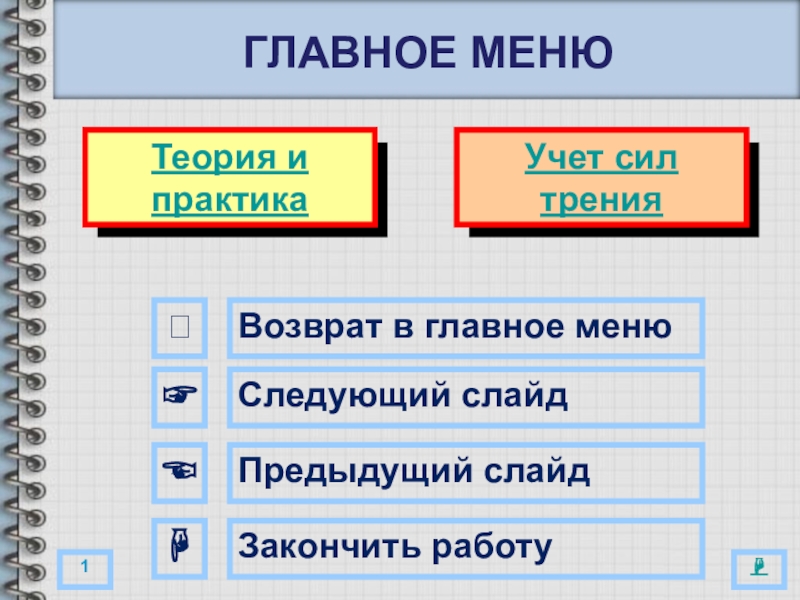

Слайд 2ГЛАВНОЕ МЕНЮ
Теория и практика
Учет сил трения





Возврат в главное меню
Следующий слайд
Предыдущий

слайд

Закончить работу

1

ГЛАВНОЕ МЕНЮТеория и практикаУчет сил трения Возврат в главное менюСледующий слайдПредыдущий слайдЗакончить работу1

Слайд 3С трением мы сталкиваемся на каждом шагу. Вернее было бы сказать,

что без трения мы и шагу ступить не можем. Но, несмотря на ту большую роль, которую играет трение в нашей жизни, до сих пор не создана достаточно полная картина возникновения трения. Это связано даже не с тем, что трение имеет сложную природу, а скорее с тем, что опыты с трением очень чувствительны к обработке поверхности и поэтому трудно воспроизводимы.

Механизмы

Задачник

Решаем задачи

Теория

Экскурс в историю

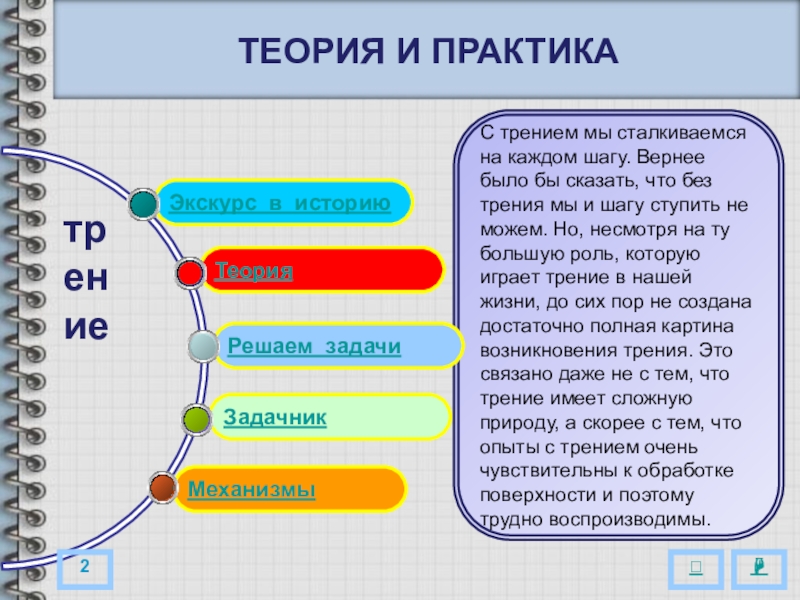

ТЕОРИЯ И ПРАКТИКА



2

трение

С трением мы сталкиваемся на каждом шагу. Вернее было бы сказать, что без трения мы и шагу

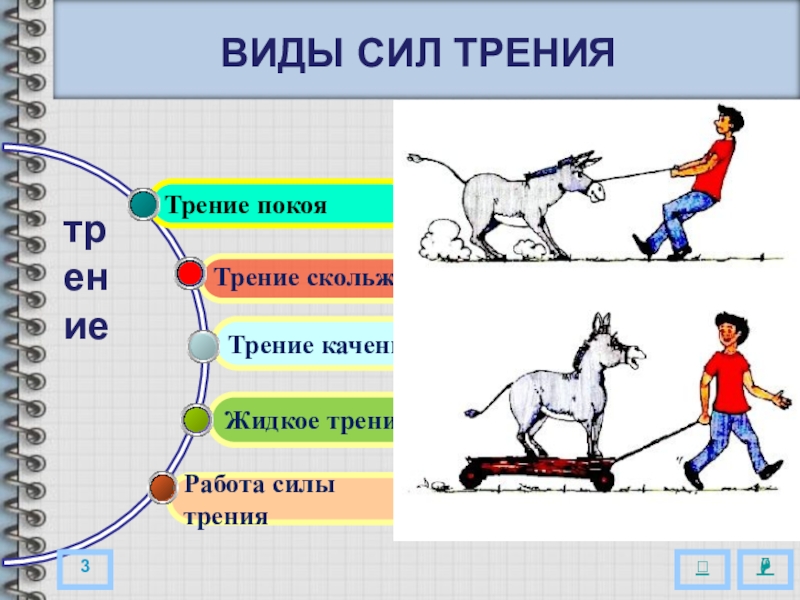

Слайд 4Работа силы трения
Жидкое трение
Трение качения
Трение покоя
Трение скольжения


3
ВИДЫ СИЛ ТРЕНИЯ
трение

Работа силы тренияЖидкое трениеТрение каченияТрение покояТрение скольжения3ВИДЫ СИЛ ТРЕНИЯтрение

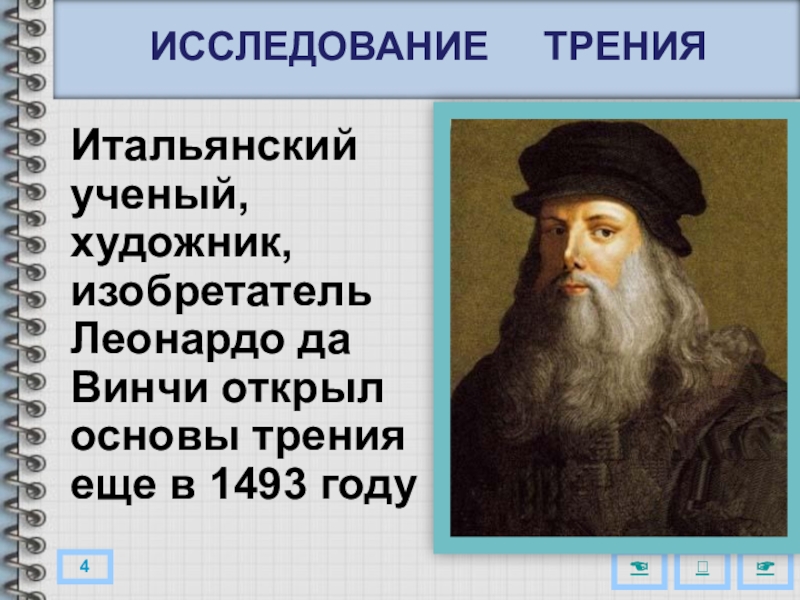

Слайд 5ИССЛЕДОВАНИЕ ТРЕНИЯ
Итальянский ученый, художник, изобретатель Леонардо да Винчи открыл

основы трения еще в 1493 году




4

ИССЛЕДОВАНИЕ   ТРЕНИЯИтальянский ученый, художник, изобретатель Леонардо да Винчи открыл основы трения еще в 1493 году4

Слайд 6


5

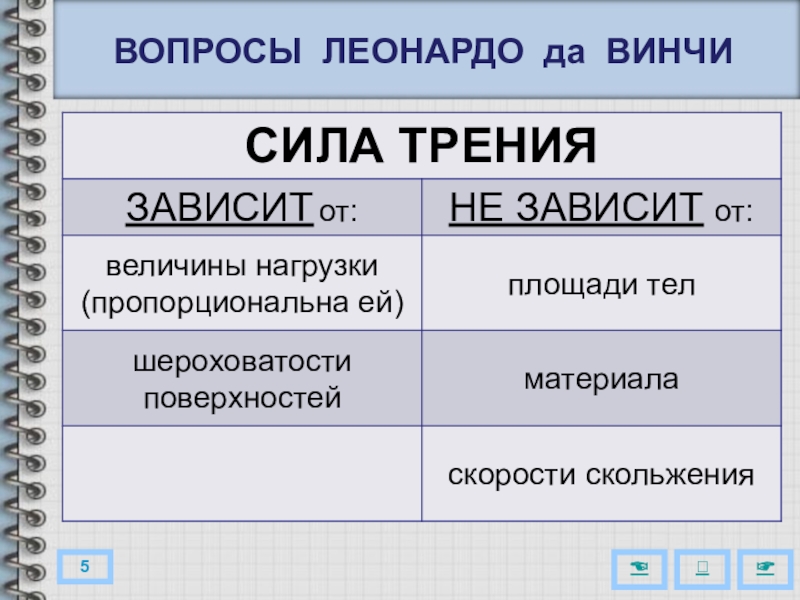

ВОПРОСЫ ЛЕОНАРДО да ВИНЧИ

5ВОПРОСЫ ЛЕОНАРДО да ВИНЧИ

Слайд 7


6
ГИЙОМ АМОНТОН
В результате своих
опытов французский ученый в

1699 году не согласился с Леонардо да Винчи в том, что сила трения не зависит от скорости скольжения, но зависит от шероховатости поверхности
6  ГИЙОМ   АМОНТОН    В результате своихопытов французский ученый в 1699 году

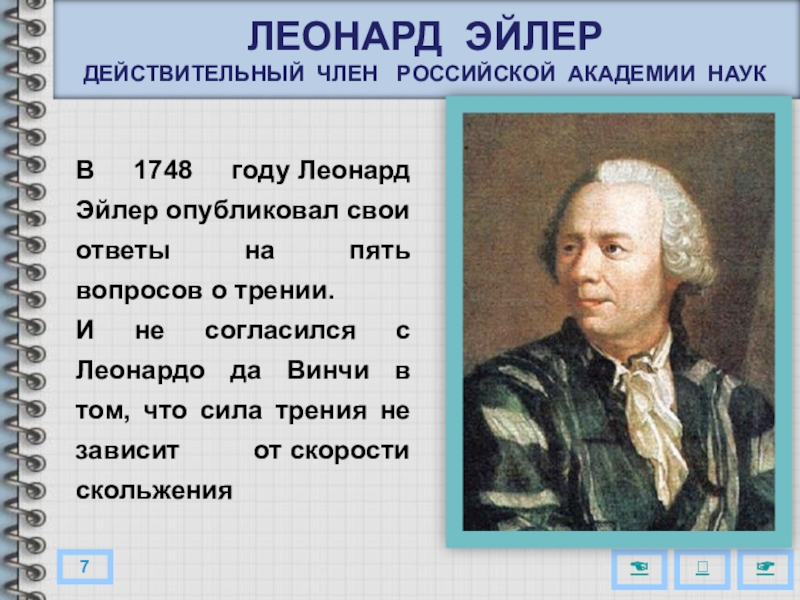

Слайд 8ЛЕОНАРД ЭЙЛЕР ДЕЙСТВИТЕЛЬНЫЙ ЧЛЕН РОССИЙСКОЙ АКАДЕМИИ НАУК



7
В 1748 году Леонард Эйлер опубликовал

свои ответы на пять вопросов о трении.
И не согласился с Леонардо да Винчи в том, что сила трения не зависит от скорости скольжения
ЛЕОНАРД ЭЙЛЕР ДЕЙСТВИТЕЛЬНЫЙ ЧЛЕН  РОССИЙСКОЙ АКАДЕМИИ НАУК7В 1748 году Леонард Эйлер опубликовал свои ответы на пять вопросов

Слайд 9


8
ШАРЛЬ КУЛОН
ВЫДАЮЩИЙСЯ ФРАНЦУЗСКИЙ ФИЗИК

В 1779 году Кулон ставил опыты

на судостроительной верфи в одном из портов
Франции. Там он нашел те производственные практические условия, в которых сила трения играла очень важную роль. Кулон подтвердил все выводы Леонардо да Винчи.
8ШАРЛЬ  КУЛОНВЫДАЮЩИЙСЯ  ФРАНЦУЗСКИЙ  ФИЗИКВ 1779 году Кулон ставил опыты на судостроительной верфи в одном из

Слайд 10


9
ВЫВОДЫ ШАРЛЯ КУЛОНА
Общая сила трения в какой-то малой степени

все же зависит от размеров поверхности трущихся тел, прямо пропорциональна силе нормального давления, зависит от материала соприкасающихся тел, зависит и от скорости скольжения, и от степени гладкости трущихся поверхностей.
9ВЫВОДЫ  ШАРЛЯ  КУЛОНА Общая сила трения в какой-то малой степени все же зависит от размеров поверхности

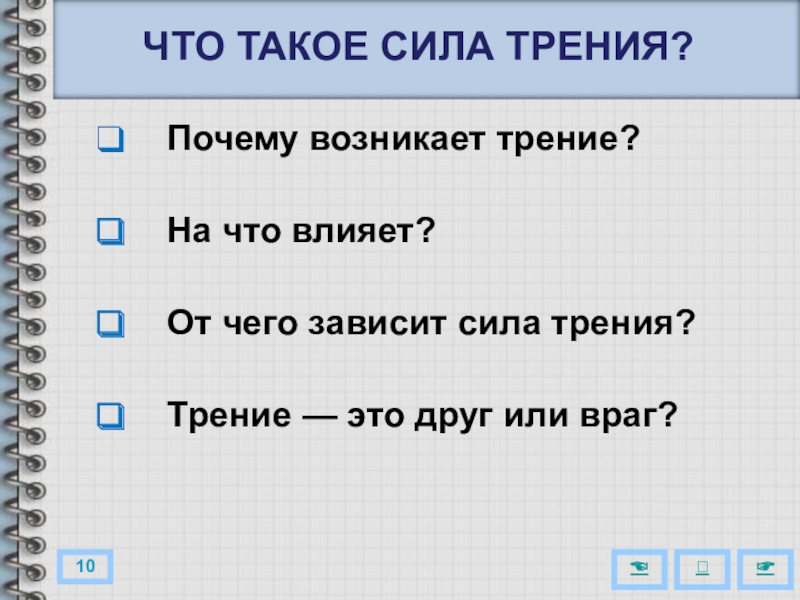

Слайд 11ЧТО ТАКОЕ СИЛА ТРЕНИЯ?
Почему возникает трение?
На что

влияет?
От чего зависит сила трения?
Трение — это друг или враг?

10




ЧТО ТАКОЕ СИЛА ТРЕНИЯ?  Почему возникает трение?  На что влияет?  От чего зависит сила

Слайд 12


11
Силы в природе
Гравитационные силы
Электромагнитные силы
Сильное взаимодействие
Слабое взаимодействие

11Силы в природеГравитационные силыЭлектромагнитные силыСильное взаимодействиеСлабое взаимодействие

Слайд 13


12

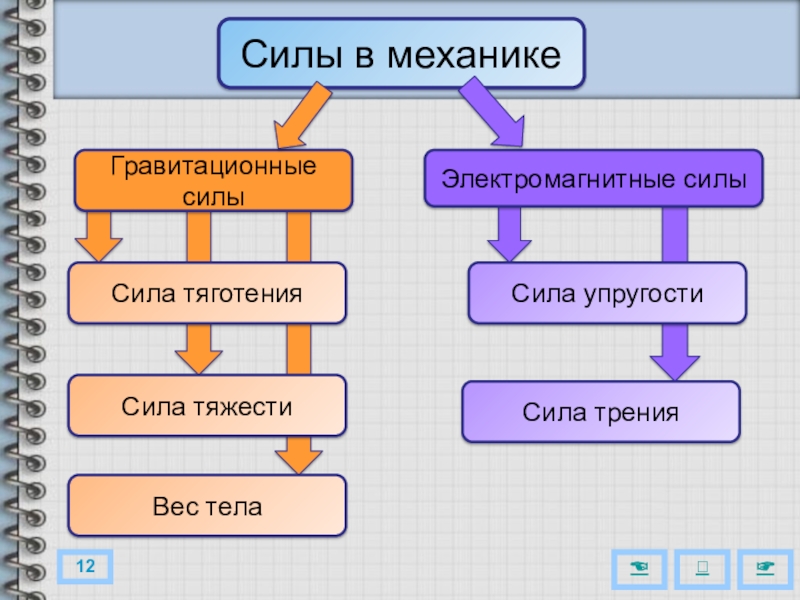

Силы в механике
Гравитационные силы
Сила упругости
Сила трения
Электромагнитные силы
Сила тяжести
Вес тела
Сила тяготения

12Силы в механикеГравитационные силыСила упругостиСила тренияЭлектромагнитные силыСила тяжестиВес телаСила тяготения

Слайд 14


13

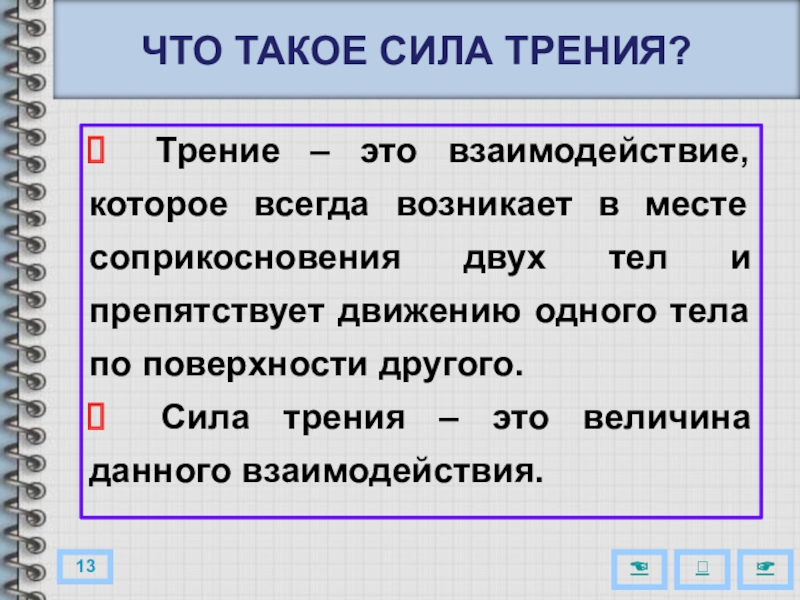

Трение – это взаимодействие, которое всегда возникает в месте соприкосновения

двух тел и препятствует движению одного тела по поверхности другого.
Сила трения – это величина данного взаимодействия.

ЧТО ТАКОЕ СИЛА ТРЕНИЯ?

13 Трение – это взаимодействие, которое всегда возникает в месте соприкосновения двух тел и препятствует движению одного

Слайд 15


14

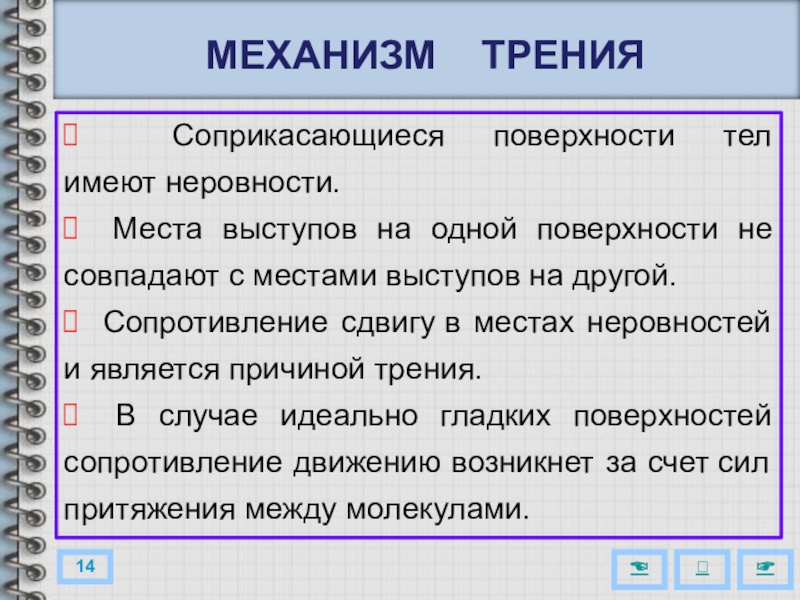

МЕХАНИЗМ ТРЕНИЯ
Соприкасающиеся поверхности тел имеют неровности.
Места выступов

на одной поверхности не совпадают с местами выступов на другой.
Сопротивление сдвигу в местах неровностей и является причиной трения.
В случае идеально гладких поверхностей сопротивление движению возникнет за счет сил притяжения между молекулами.
14МЕХАНИЗМ  ТРЕНИЯ  Соприкасающиеся поверхности тел  имеют неровности. Места выступов на одной поверхности не совпадают с

Слайд 16


15

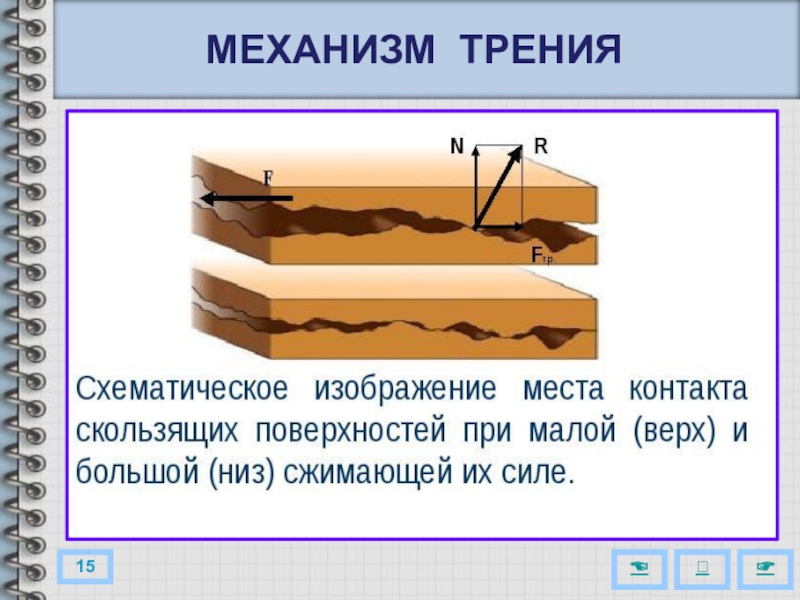

МЕХАНИЗМ ТРЕНИЯ

15МЕХАНИЗМ ТРЕНИЯ

Слайд 17


16
ОСОБЕННОСТИ СИЛ ТРЕНИЯ
Виды сопротивления при движении тел или веществ:
сухое

трение,
трение качения,
жидкое трение.
Каждый вид имеет свои особенности.

16ОСОБЕННОСТИ СИЛ ТРЕНИЯ	Виды сопротивления при движении тел или веществ:  сухое трение,  трение качения,  жидкое

Слайд 18


17

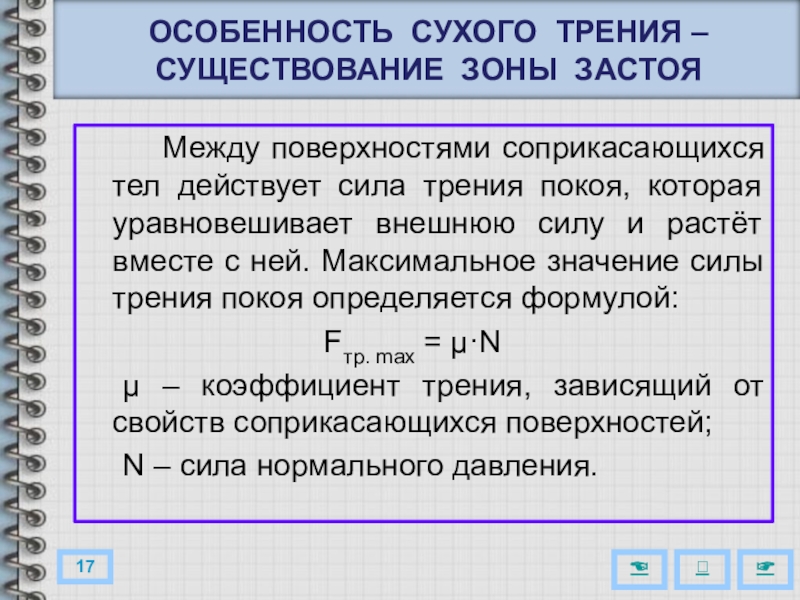

ОСОБЕННОСТЬ СУХОГО ТРЕНИЯ – СУЩЕСТВОВАНИЕ ЗОНЫ ЗАСТОЯ
Между поверхностями соприкасающихся тел

действует сила трения покоя, которая уравновешивает внешнюю силу и растёт вместе с ней. Максимальное значение силы трения покоя определяется формулой:
Fтр. max = µ·N
µ – коэффициент трения, зависящий от свойств соприкасающихся поверхностей;
N – сила нормального давления.

17 ОСОБЕННОСТЬ СУХОГО ТРЕНИЯ –  СУЩЕСТВОВАНИЕ ЗОНЫ ЗАСТОЯ  		Между поверхностями соприкасающихся тел действует сила трения

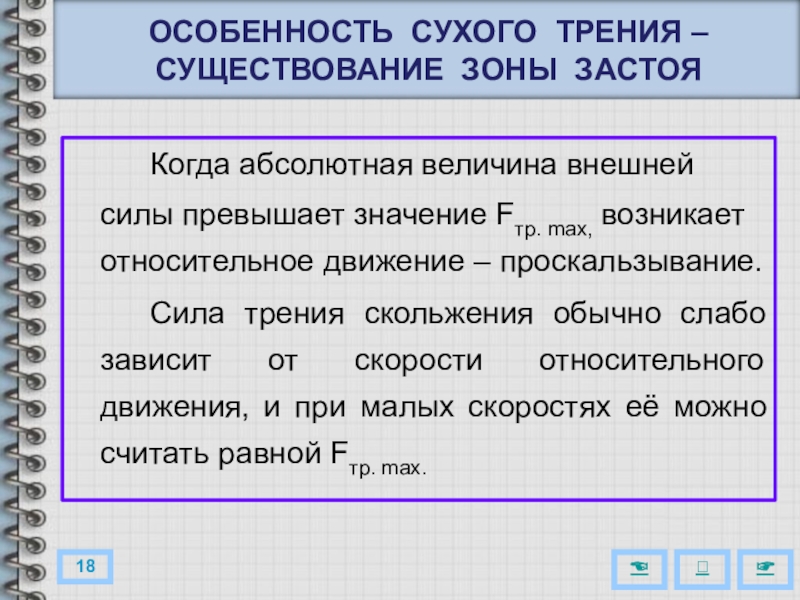

Слайд 19


18
Когда абсолютная величина внешней силы превышает значение Fтр. max, возникает

относительное движение – проскальзывание.
Сила трения скольжения обычно слабо зависит от скорости относительного движения, и при малых скоростях её можно считать равной Fтр. max.

ОСОБЕННОСТЬ СУХОГО ТРЕНИЯ – СУЩЕСТВОВАНИЕ ЗОНЫ ЗАСТОЯ

18 		Когда абсолютная величина внешней силы превышает значение Fтр. max, возникает относительное движение – проскальзывание. 		Сила трения

Слайд 20ТРЕНИЕ ПОКОЯ
Сила трения покоя — это сила, действующая между двумя неподвижными

относительно друг друга телами.




19

FТР = - F


ТРЕНИЕ ПОКОЯСила трения покоя — это сила, действующая между двумя неподвижными относительно друг друга телами.19FТР = -

Слайд 21


20

ТРЕНИЕ ПОКОЯ
Сила трения покоя больше силы трения скольжения

20      ТРЕНИЕ  ПОКОЯ	Сила трения покоя больше силы трения скольжения

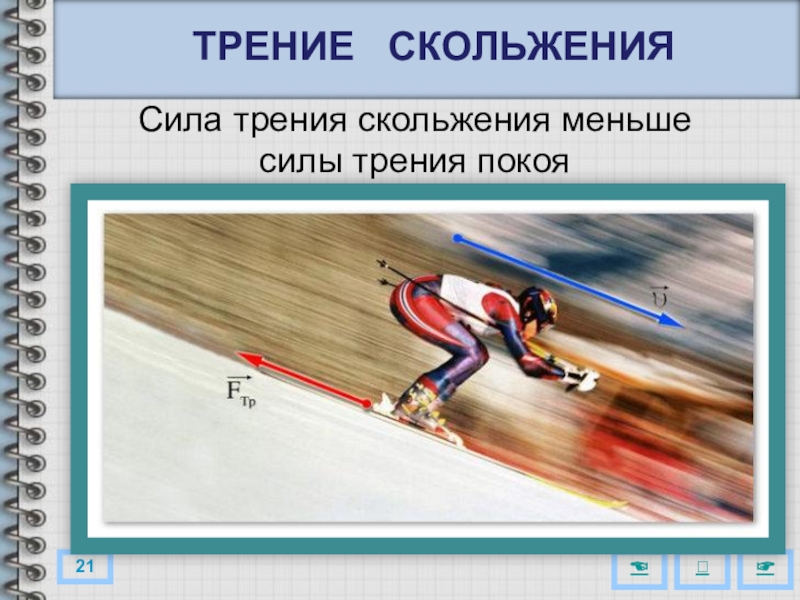

Слайд 22


21
ТРЕНИЕ СКОЛЬЖЕНИЯ
Сила трения скольжения меньше
силы трения покоя

21ТРЕНИЕ  СКОЛЬЖЕНИЯСила трения скольжения меньше силы трения покоя

Слайд 23


22
ТРЕНИЕ КАЧЕНИЯ
Сопротивление, возникающее
при качении одного тела по другому,

называется
трением качения.

Оно обусловлено деформациями
этих тел
22ТРЕНИЕ  КАЧЕНИЯ Сопротивление, возникающее при качении одного тела по другому, называется трением качения.  Оно обусловлено деформациямиэтих

Слайд 24Катящемуся телу не приходится цеплять мелкие неровности поверхности, как при скольжении



23




ТРЕНИЕ КАЧЕНИЯ

Катящемуся телу не приходится цеплять мелкие неровности поверхности, как при скольжении 23ТРЕНИЕ  КАЧЕНИЯ

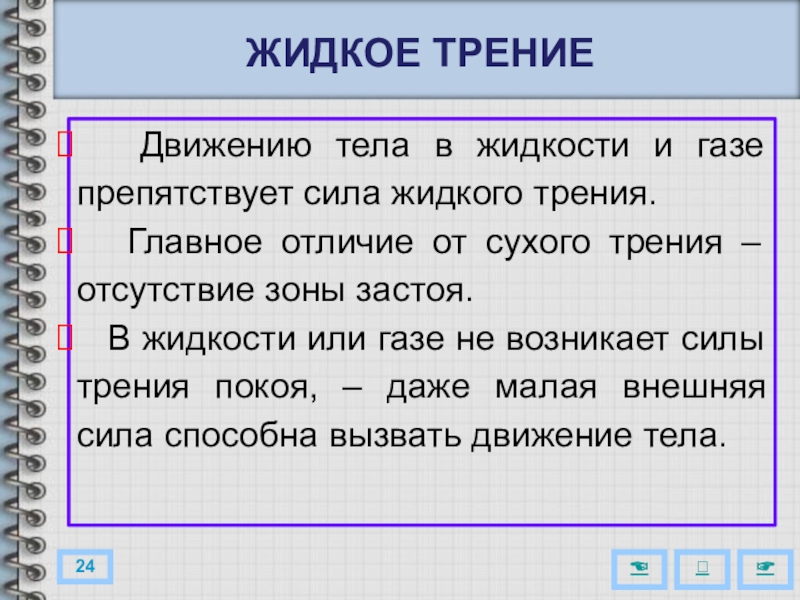

Слайд 25ЖИДКОЕ ТРЕНИЕ
Движению тела в жидкости и газе препятствует сила

жидкого трения.
Главное отличие от сухого трения – отсутствие зоны застоя.
В жидкости или газе не возникает силы трения покоя, – даже малая внешняя сила способна вызвать движение тела.

24




ЖИДКОЕ ТРЕНИЕ  Движению тела в жидкости и газе препятствует сила жидкого трения.  Главное отличие от

Слайд 26ЖИДКОЕ ТРЕНИЕ
Вода оказывает сопротивление движению в ней любых тел. Берег,

создавая трение, «тормозит» воду, поэтому на середине реки скорость течения гораздо больше. При движении рыбы в воде, благодаря обтекаемой форме, сопротивление воды ее перемещению минимально.

25




ЖИДКОЕ ТРЕНИЕ Вода оказывает сопротивление движению в ней любых тел. Берег, создавая трение, «тормозит» воду, поэтому на

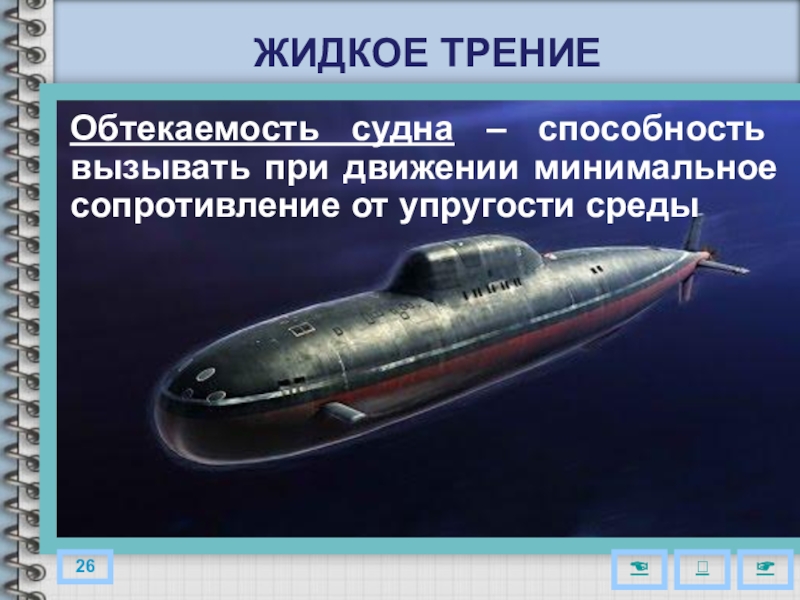

Слайд 27ЖИДКОЕ ТРЕНИЕ
Обтекаемость судна – способность вызывать при движении минимальное сопротивление от

упругости среды

26




ЖИДКОЕ ТРЕНИЕОбтекаемость судна – способность вызывать при движении минимальное сопротивление от упругости среды 26

Слайд 28 Корпус движущегося судна ограничен кривыми поверхностями, создающими обтекаемую форму, уменьшающую сопротивление

воды и воздуха.
Корпус имеет заостренные оконечности
и плавные переходы боковых поверхностей
в днищевые плоскости

27




Корпус движущегося судна ограничен кривыми поверхностями, создающими обтекаемую форму, уменьшающую сопротивление воды и воздуха.	Корпус имеет заостренные оконечности

Слайд 29РАБОТА СИЛЫ ТРЕНИЯ
Сила трения не вызывает движение, а препятствует ему.

Работа силы трения всегда будет отрицательной, т.е. со знаком «минус», в какую бы сторону не двигалось тело.
Работа силы трения покоя равна нулю по отношению к полной работе сил трения покоя над всеми взаимодействующими телами.
Отдельно взятая сила трения покоя может совершать работу, как отрицательную, так и положительную.

28




РАБОТА СИЛЫ ТРЕНИЯ Сила трения не вызывает движение, а препятствует ему. Работа силы трения всегда будет отрицательной,

Слайд 30А ВЫ ЗАМЕТИЛИ, ЧТО ВСЕ ШИНЫ РЕЗИНОВЫЕ И ЧЁРНЫЕ?
Резина хорошо удерживает

колеса на дороге, а уголь, добавляемый в резину, придает ей чёрный цвет, нужную жёсткость и прочность.

Кроме того, позволяет измерить тормозной путь при
авариях
на дороге

29




А ВЫ ЗАМЕТИЛИ, ЧТО ВСЕ ШИНЫ РЕЗИНОВЫЕ И ЧЁРНЫЕ?Резина хорошо удерживает колеса на дороге, а уголь, добавляемый

Слайд 31КАК УМЕНЬШИТЬ ТРЕНИЕ?
Использовать смазочные масла и сухую графитовую смазку
Замечательное

изобретение – подшипники качения

30




КАК УМЕНЬШИТЬ ТРЕНИЕ? Использовать смазочные масла и сухую графитовую смазку Замечательное изобретение – подшипники качения 30

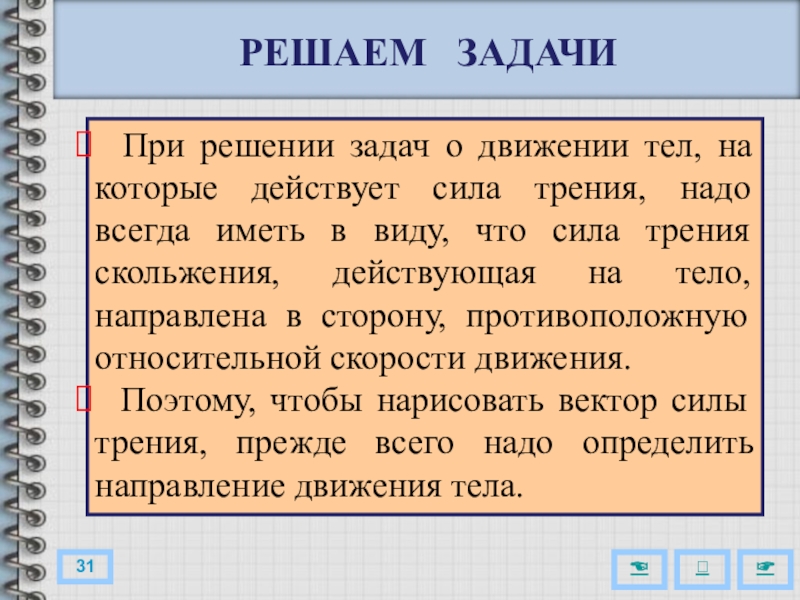

Слайд 32РЕШАЕМ ЗАДАЧИ
При решении задач о движении тел, на которые

действует сила трения, надо всегда иметь в виду, что сила трения скольжения, действующая на тело, направлена в сторону, противоположную относительной скорости движения.
Поэтому, чтобы нарисовать вектор силы трения, прежде всего надо определить направление движения тела.




31

РЕШАЕМ  ЗАДАЧИ При решении задач о движении тел, на которые действует сила трения, надо всегда иметь

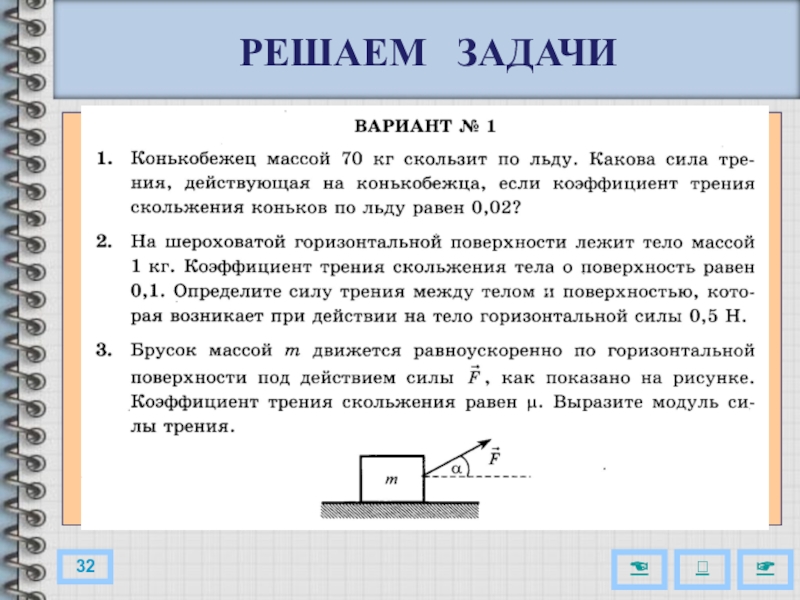

Слайд 33


32
РЕШАЕМ ЗАДАЧИ

32РЕШАЕМ  ЗАДАЧИ

Слайд 34


33

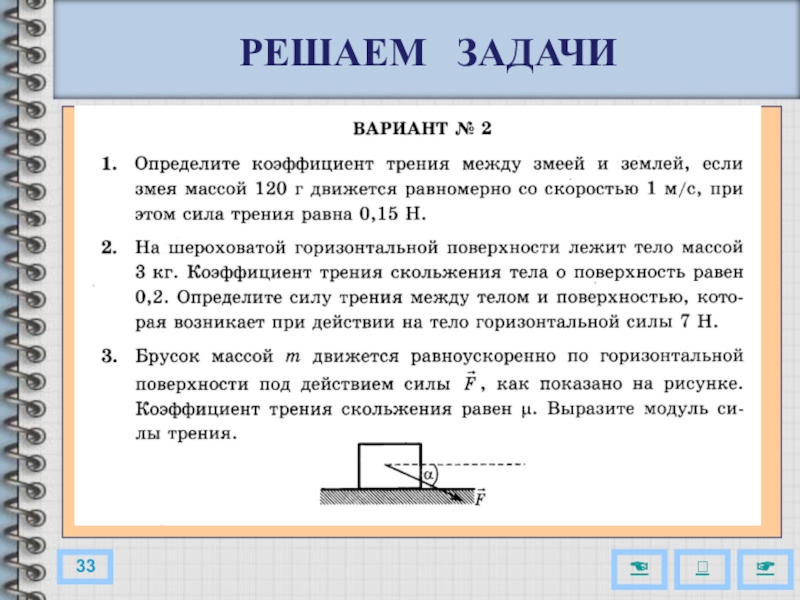

РЕШАЕМ ЗАДАЧИ

33РЕШАЕМ  ЗАДАЧИ

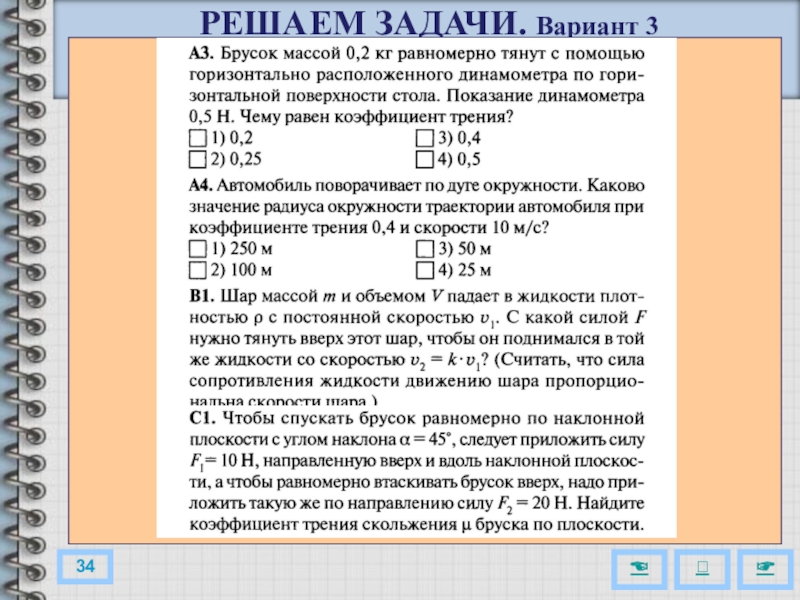

Слайд 35РЕШАЕМ ЗАДАЧИ. Вариант 3



34

РЕШАЕМ ЗАДАЧИ. Вариант 334

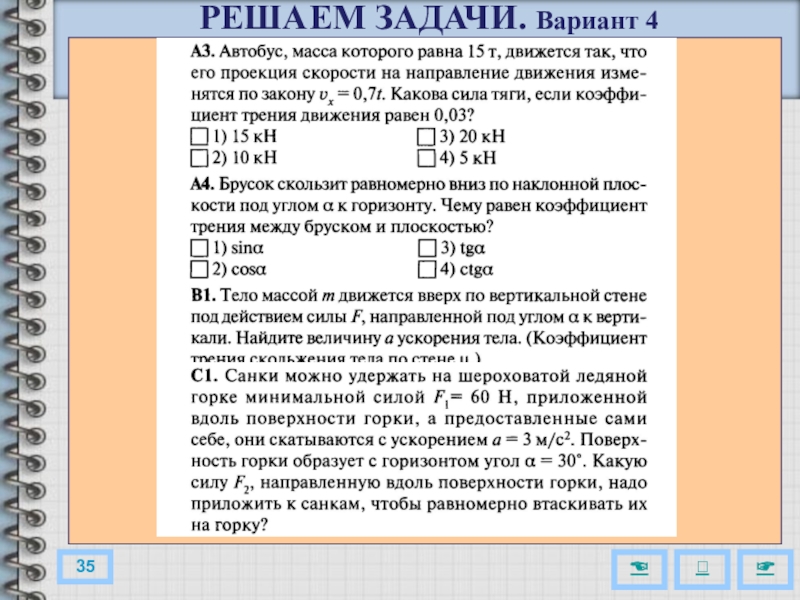

Слайд 36


35
РЕШАЕМ ЗАДАЧИ. Вариант 4

35РЕШАЕМ ЗАДАЧИ. Вариант 4

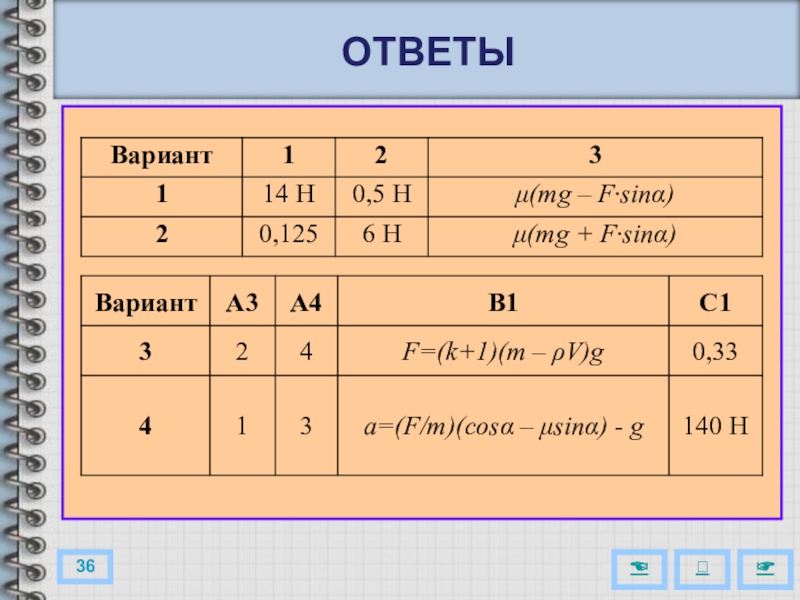

Слайд 37ОТВЕТЫ



36

ОТВЕТЫ36

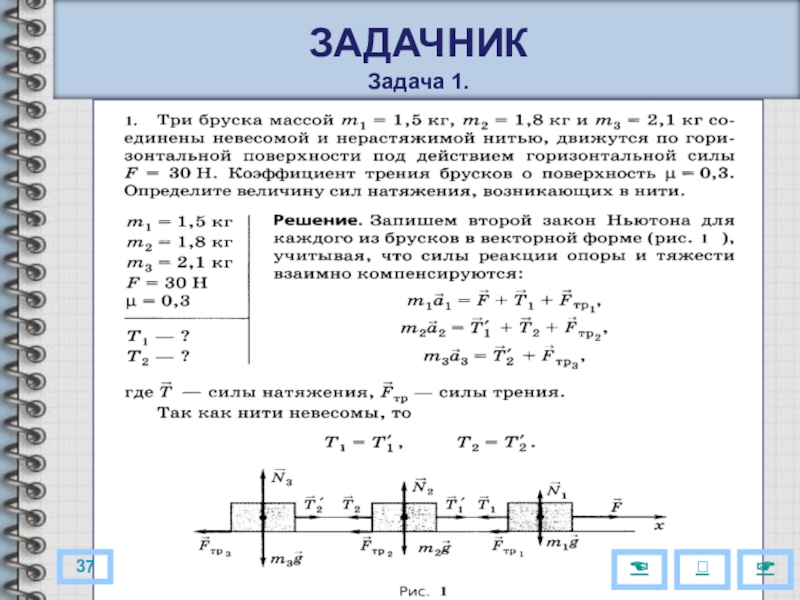

Слайд 38ЗАДАЧНИК Задача 1.



37

ЗАДАЧНИК Задача 1.37

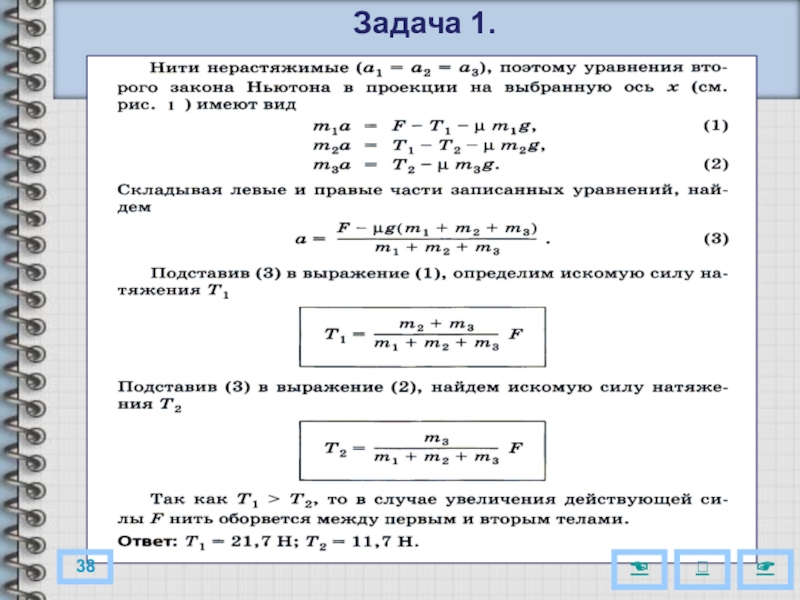

Слайд 39Задача 1.



38

Задача 1.38

Слайд 40Задача 2.



39

Задача 2.39

Слайд 41Задача 2.



40

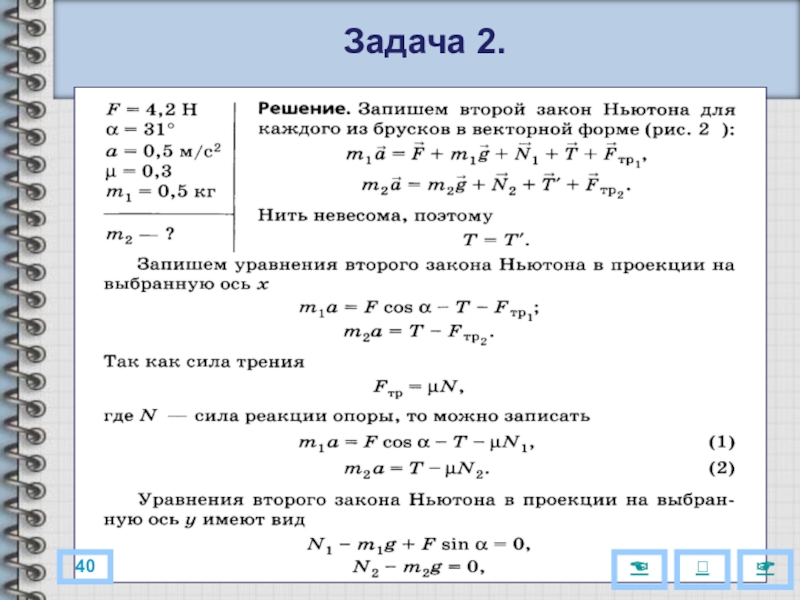

Задача 2.40

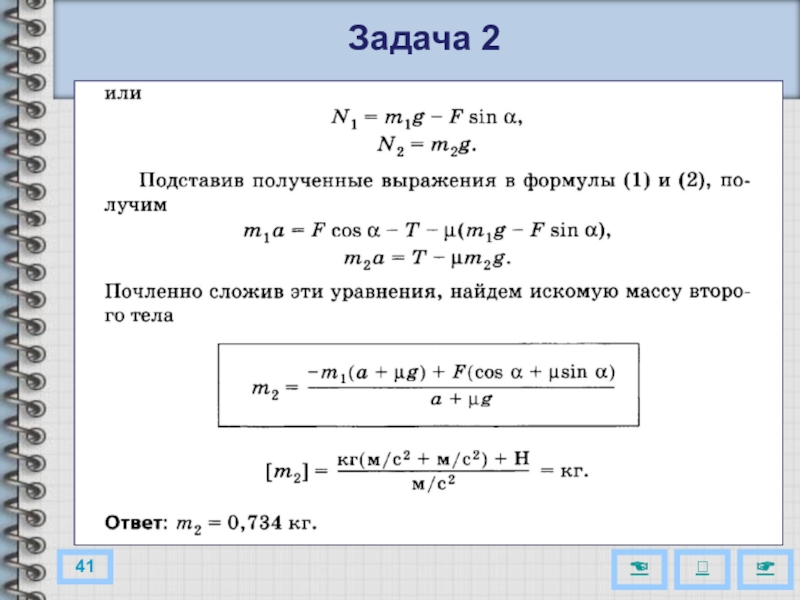

Слайд 42Задача 2



41

Задача 2 41

Слайд 43


42
ЗАДАЧИ ДЛЯ САМОСТОЯТЕЛЬНОГО РЕШЕНИЯ
1. Мальчик массой 50 кг, скатившись на

санках с горы, проехал по горизонтальной дороге до остановки 20 м за 10 с. Найдите силу трения.
2. Как будут отличаться силы трения скольжения, действующие на тело, двигающееся по горизонтальной плоскости и по наклонной, составляющей 30° с горизонтом?
3. После удара клюшкой шайба массой 150 г скользит по ледяной площадке. Ее скорость при этом меняется в соответствии с уравнением υ=10 – 1,5t. Чему равен коэффициент трения шайбы о лед?
4. Автомобиль резко тормозит, блокируя колеса. Если коэффициент трения между шинами и дорогой 0,5, а путь, пройденный автомобилем до остановки, 40 м, то какую скорость имел автомобиль до начала торможения?
5. Брусок массой 0,5 кг прижат к вертикальной стене силой 10 Н, направленной горизонтально. Коэффициент трения скольжения между бруском и стеной равен 0,4. Какую минимальную силу надо приложить к бруску по вертикали, чтобы равномерно поднимать его вертикально вверх?
6. Под каким наибольшим углом (в градусах) к вертикали может стоять лестница, прислоненная к гладкой вертикальной стене, если коэффициент трения лестницы о пол 0,5? Центр тяжести лестницы находится в ее середине.
7. Тело скользит по наклонной плоскости, угол наклона которой равен 30°, с высоты 1 м и продолжает движение по горизонтальной плоскости. Коэффициент трения между полом и плоскостями (наклонной и горизонтальной) равен 0,2. Какое расстояние пройдет тело по горизонтальной плоскости?
42ЗАДАЧИ ДЛЯ САМОСТОЯТЕЛЬНОГО РЕШЕНИЯ 1. Мальчик массой 50 кг, скатившись на санках с горы, проехал по горизонтальной

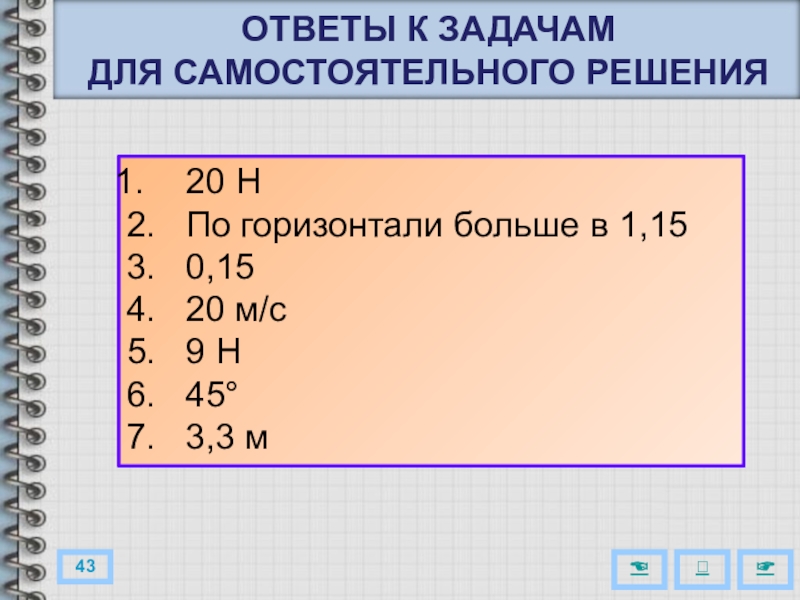

Слайд 44ОТВЕТЫ К ЗАДАЧАМ
ДЛЯ САМОСТОЯТЕЛЬНОГО РЕШЕНИЯ



43
20 Н
2.

По горизонтали больше в 1,15
3. 0,15
4. 20 м/с
5. 9 Н
6. 45°
7. 3,3 м
ОТВЕТЫ К ЗАДАЧАМ ДЛЯ САМОСТОЯТЕЛЬНОГО РЕШЕНИЯ 43  20 Н2.  По горизонтали больше в 1,153.

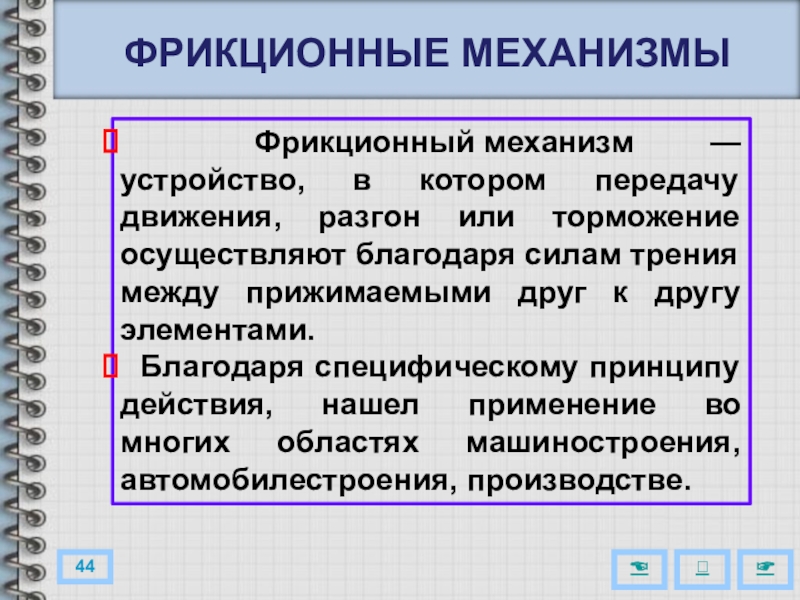

Слайд 45


44
ФРИКЦИОННЫЕ МЕХАНИЗМЫ
Фрикционный механизм — устройство, в котором передачу движения, разгон или

торможение осуществляют благодаря силам трения между прижимаемыми друг к другу элементами.
Благодаря специфическому принципу действия, нашел применение во многих областях машиностроения, автомобилестроения, производстве.
44ФРИКЦИОННЫЕ МЕХАНИЗМЫ Фрикционный механизм — устройство, в котором передачу движения, разгон или торможение осуществляют благодаря силам трения между

Слайд 46


45
ФРИКЦИОННЫЕ ПЕРЕДАЧИ
Фрикционные передачи предназначены для передачи вращательного

движения (передачи энергии). Основаны такие передачи на использовании силы трения между колёсами фрикционного механизма. При рассмотрении фрикционных передач различают три вида трения между деталями:
сухое трение - осуществляется при взаимном относительном движении двух очищенных и высушенных твёрдых тел, находящихся в естественном контакте друг с другом;
граничное трение - при таком виде передачи на соприкасающиеся детали наносится тонкий слой специальной смазки известной молекулярной структуры;
жидкостное трение - при таком виде передачи непосредственного соприкосновения деталей не происходит, а поверхности катков разделены слоем смазки, и трение зависит от вязкостного сопротивления самой смазки.

Для фрикционных передач характерно наличие дополнительного элемента - пружины, которая создаёт необходимую силу прижатия катков.

45ФРИКЦИОННЫЕ  ПЕРЕДАЧИ   Фрикционные передачи предназначены для передачи вращательного движения (передачи энергии). Основаны такие передачи

Слайд 47


46

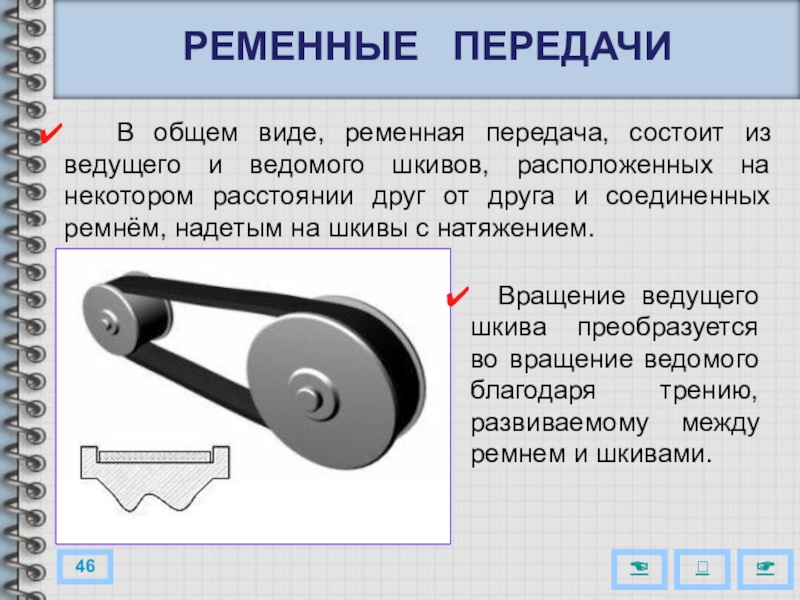

РЕМЕННЫЕ ПЕРЕДАЧИ
В общем виде, ременная передача, состоит из

ведущего и ведомого шкивов, расположенных на некотором расстоянии друг от друга и соединенных ремнём, надетым на шкивы с натяжением.

Вращение ведущего шкива преобразуется во вращение ведомого благодаря трению, развиваемому между ремнем и шкивами.

46РЕМЕННЫЕ  ПЕРЕДАЧИ  В общем виде, ременная передача, состоит из ведущего и ведомого шкивов, расположенных на

Слайд 48


47

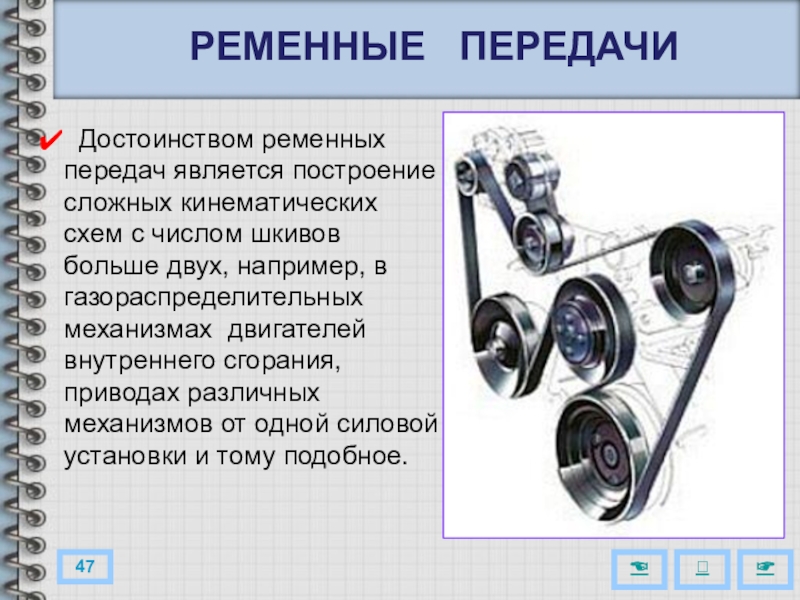

Достоинством ременных передач является построение сложных кинематических схем с числом

шкивов больше двух, например, в газораспределительных механизмах двигателей внутреннего сгорания, приводах различных механизмов от одной силовой установки и тому подобное.

РЕМЕННЫЕ ПЕРЕДАЧИ

47 Достоинством ременных передач является построение сложных кинематических схем с числом шкивов больше двух, например, в газораспределительных

Слайд 49


48

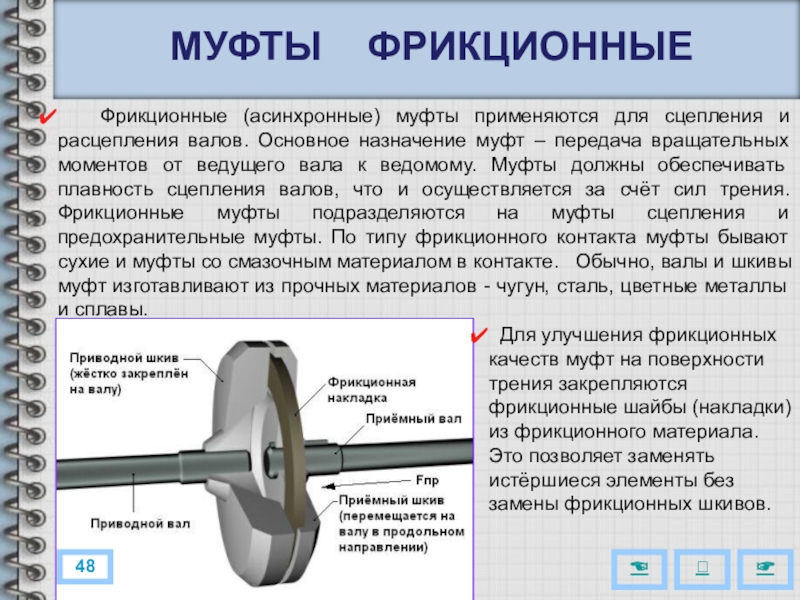

МУФТЫ ФРИКЦИОННЫЕ
Фрикционные (асинхронные) муфты применяются для сцепления и

расцепления валов. Основное назначение муфт – передача вращательных моментов от ведущего вала к ведомому. Муфты должны обеспечивать плавность сцепления валов, что и осуществляется за счёт сил трения. Фрикционные муфты подразделяются на муфты сцепления и предохранительные муфты. По типу фрикционного контакта муфты бывают сухие и муфты со смазочным материалом в контакте.   Обычно, валы и шкивы муфт изготавливают из прочных материалов - чугун, сталь, цветные металлы и сплавы.

Для улучшения фрикционных качеств муфт на поверхности трения закрепляются фрикционные шайбы (накладки) из фрикционного материала. Это позволяет заменять истёршиеся элементы без замены фрикционных шкивов.

48МУФТЫ  ФРИКЦИОННЫЕ  Фрикционные (асинхронные) муфты применяются для сцепления и расцепления валов. Основное назначение муфт –

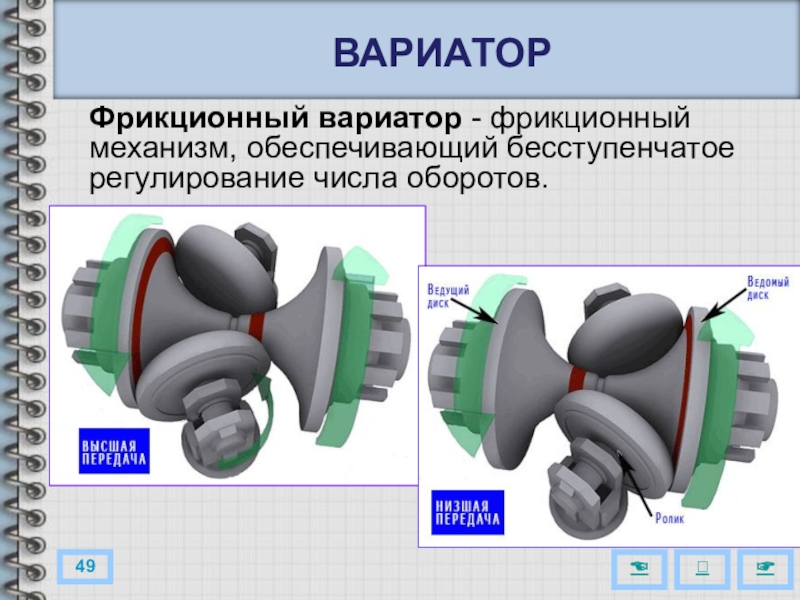

Слайд 50


49
ВАРИАТОР
Фрикционный вариатор - фрикционный механизм, обеспечивающий бесступенчатое регулирование числа оборотов.

49ВАРИАТОРФрикционный вариатор - фрикционный механизм, обеспечивающий бесступенчатое регулирование числа оборотов.

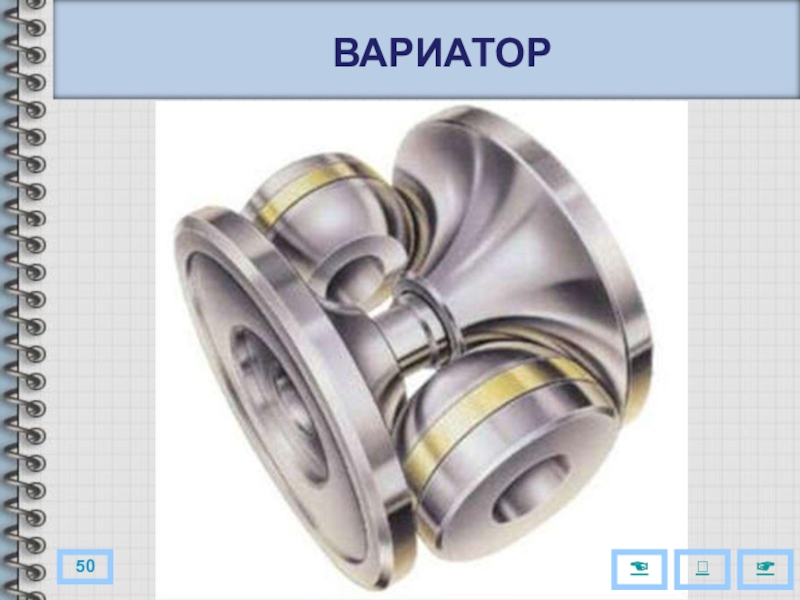

Слайд 51


50
ВАРИАТОР

50ВАРИАТОР

Слайд 52


51

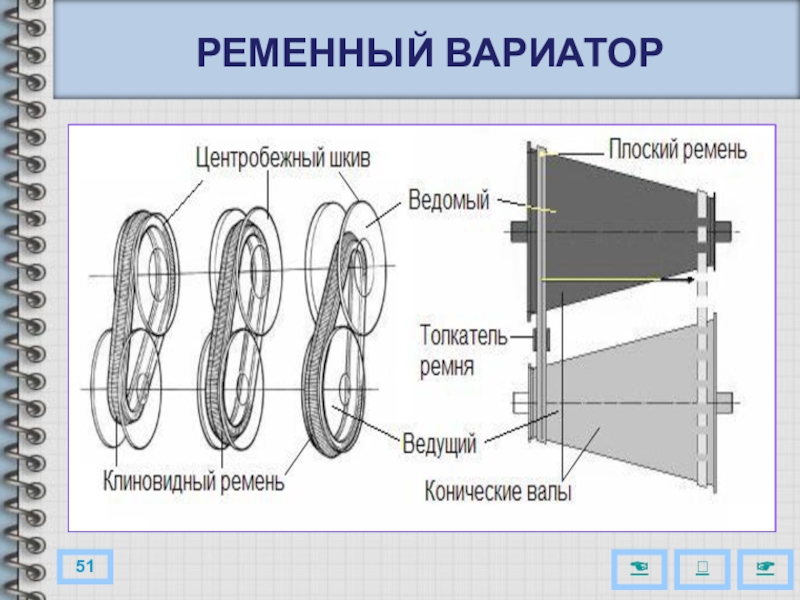

РЕМЕННЫЙ ВАРИАТОР

51РЕМЕННЫЙ ВАРИАТОР

Слайд 5352
А ЕСЛИ БЫ ТРЕНИЯ НЕ БЫЛО?
ШАРЛЬ ГИЙОМ
Лауреат Нобелевской премии, швейцарский физик:

«Вообразим, что трение может быть устранено совершенно, тогда никакое тело, будь оно величиной с каменную глыбу или мало, как песчинка, никогда не удержится одно на другом, все будет скользить и катиться, пока не окажется на одном уровне.
Не будь трения, Земля была бы без неровностей, подобно жидкости».

52




52А ЕСЛИ БЫ ТРЕНИЯ НЕ БЫЛО?ШАРЛЬ ГИЙОМЛауреат Нобелевской премии, швейцарский физик:   «Вообразим, что трение может быть

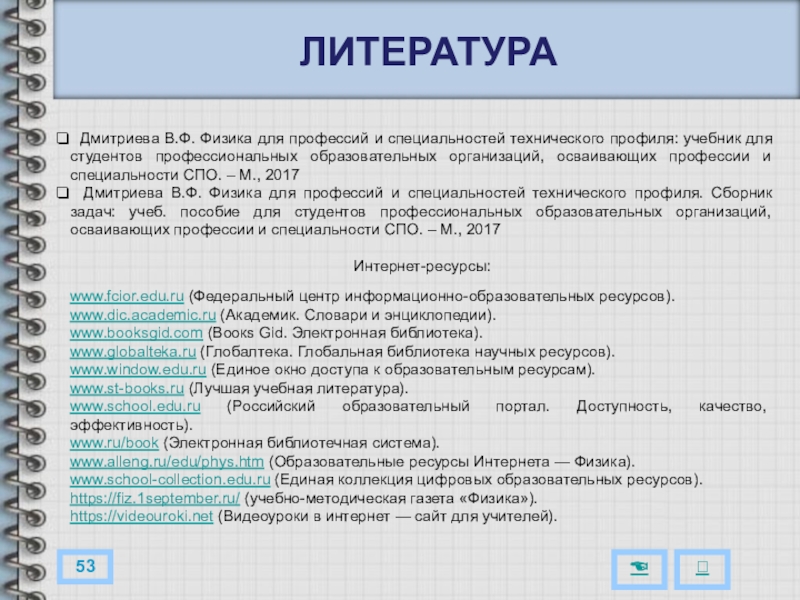

Слайд 54ЛИТЕРАТУРА
Дмитриева В.Ф. Физика для профессий и специальностей технического профиля: учебник

для студентов профессиональных образовательных организаций, осваивающих профессии и специальности СПО. – М., 2017
Дмитриева В.Ф. Физика для профессий и специальностей технического профиля. Сборник задач: учеб. пособие для студентов профессиональных образовательных организаций, осваивающих профессии и специальности СПО. – М., 2017

Интернет-ресурсы:

www.fcior.edu.ru (Федеральный центр информационно-образовательных ресурсов).
www.dic.academic.ru (Академик. Словари и энциклопедии).
www.booksgid.com (Воокs Gid. Электронная библиотека).
www.globalteka.ru (Глобалтека. Глобальная библиотека научных ресурсов).
www.window.edu.ru (Единое окно доступа к образовательным ресурсам).
www.st-books.ru (Лучшая учебная литература).
www.school.edu.ru (Российский образовательный портал. Доступность, качество, эффективность).
www.ru/book (Электронная библиотечная система).
www.alleng.ru/edu/phys.htm (Образовательные ресурсы Интернета — Физика).
www.school-collection.edu.ru (Единая коллекция цифровых образовательных ресурсов).
https://fiz.1september.ru/ (учебно-методическая газета «Физика»).
https://videouroki.net (Видеоуроки в интернет — сайт для учителей).



53

ЛИТЕРАТУРА Дмитриева В.Ф. Физика для профессий и специальностей технического профиля: учебник для студентов профессиональных образовательных организаций, осваивающих

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.


Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
