Презентация, доклад к уроку физики по теме Построение изображений в тонких линзах
Содержание
- 1. Презентация к уроку физики по теме Построение изображений в тонких линзах
- 2. Что такое линза?Линза – прозрачное тело, ограниченное двумя сферическими поверхностями.
- 3. Характерные лучи1. Луч, параллельный главной оптической оси.1.2.

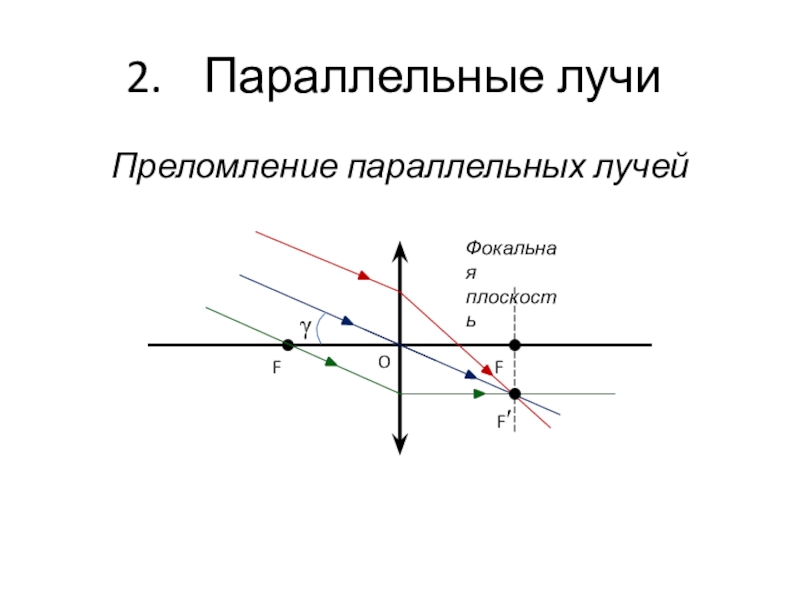

- 4. Параллельные лучиПреломление параллельных лучейFFOФокальная плоскостьF′γ
- 5. Параллельные лучиПостроение параллельных лучейF′1121. Провести луч 2
- 6. Построение изображения с помощью двух лучей2F2FhABdA′B′fC1) d>2FИзображение: действительное, уменьшенное, перевернутое.Н

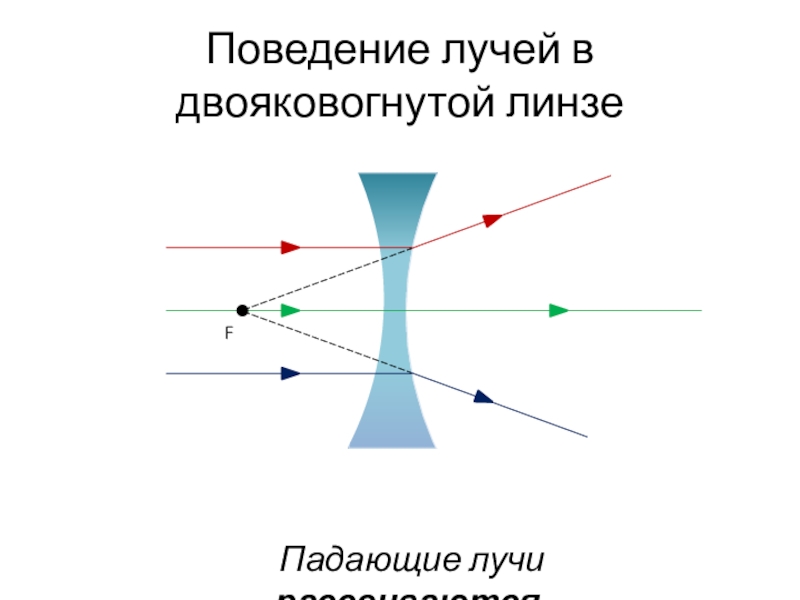

- 7. Поведение лучей в двояковогнутой линзеПадающие лучи рассеиваются.
- 8. Основные лучи в линзеХарактерные лучи1122331. Луч, параллельный

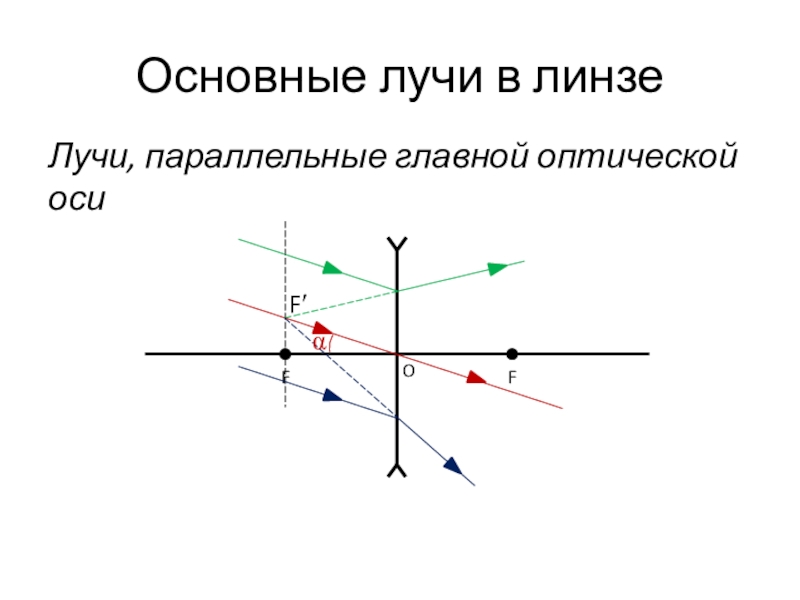

- 9. Основные лучи в линзеЛучи, параллельные главной оптической осиF′α
- 10. Изображение линейного предметаПостроение изображения предмета с помощью двух лучейABhA′B′HdfИзображение: уменьшенное, мнимое, прямое.Формула рассеивающей линзы:

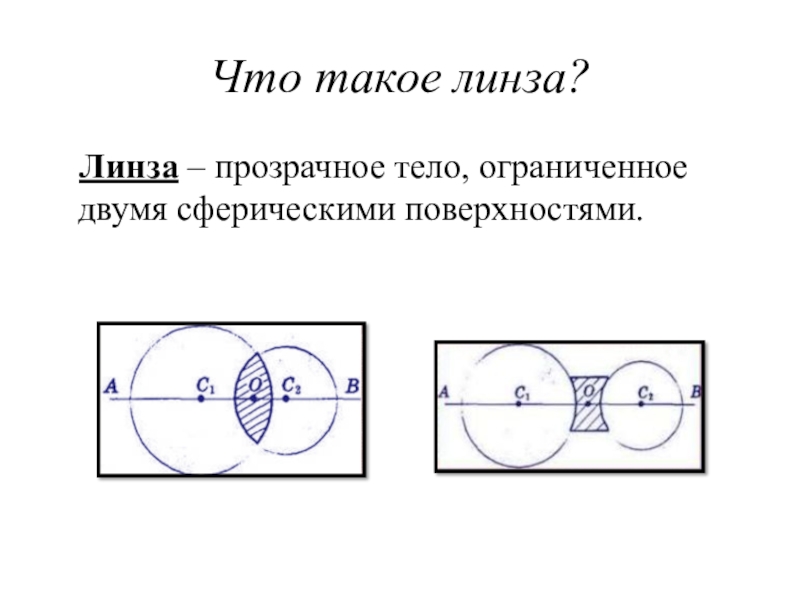

Что такое линза?Линза – прозрачное тело, ограниченное двумя сферическими поверхностями.

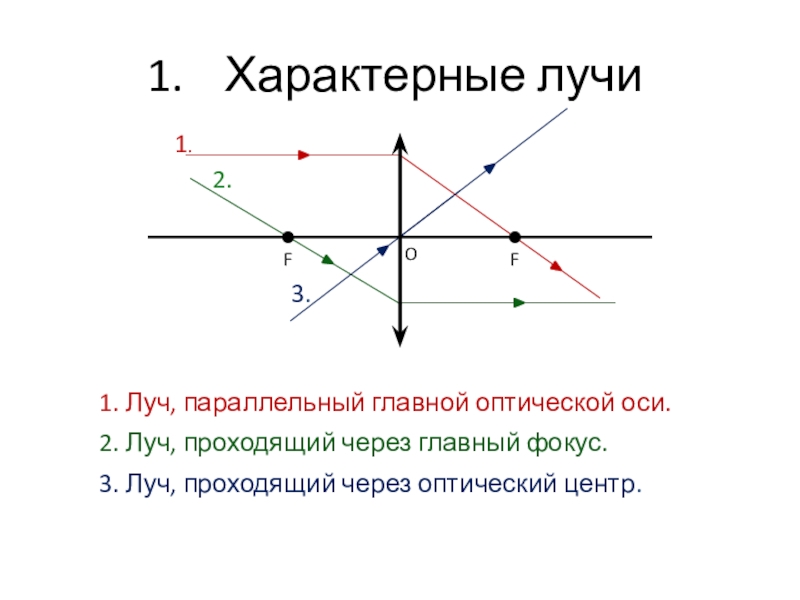

Слайд 3Характерные лучи
1. Луч, параллельный главной оптической оси.
1.
2. Луч, проходящий через главный
фокус.
2.
3.
3. Луч, проходящий через оптический центр.

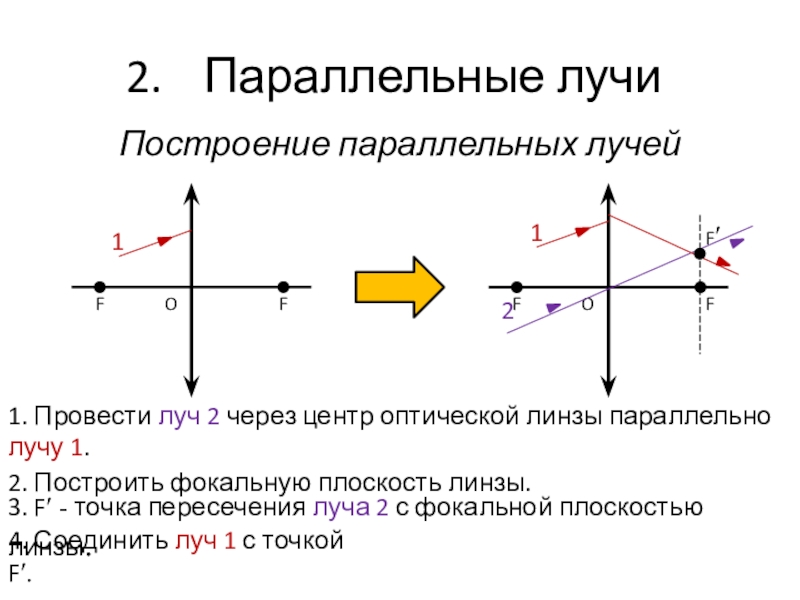

Слайд 5Параллельные лучи
Построение параллельных лучей
F′
1
1
2
1. Провести луч 2 через центр оптической линзы
параллельно
лучу 1.
2. Построить фокальную плоскость линзы.
3. F′ - точка пересечения луча 2 с фокальной плоскостью линзы.
4. Соединить луч 1 с точкой F′.

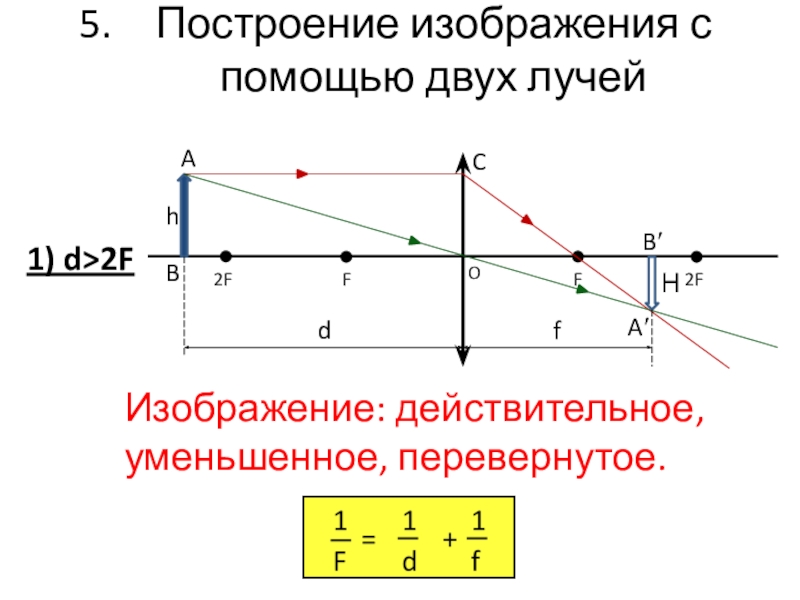

Слайд 6Построение изображения с помощью двух лучей
2F
2F
h
A
B
d
A′
B′
f
C
1) d>2F
Изображение: действительное, уменьшенное, перевернутое.
Н

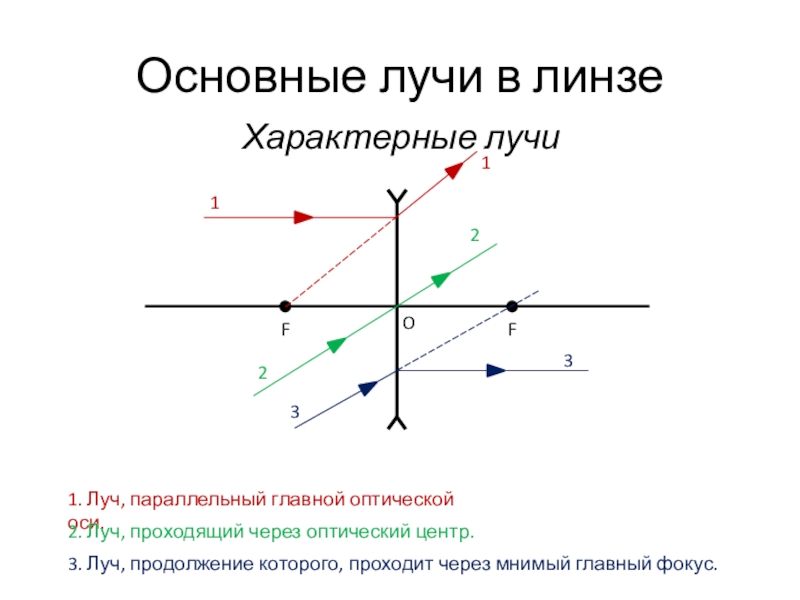

Слайд 8Основные лучи в линзе
Характерные лучи
1
1
2
2
3
3
1. Луч, параллельный главной оптической оси.
2. Луч,
проходящий через оптический центр.
3. Луч, продолжение которого, проходит через мнимый главный фокус.
Слайд 10Изображение линейного предмета
Построение изображения предмета с помощью двух лучей
A
B
h
A′
B′
H
d
f
Изображение: уменьшенное, мнимое,
прямое.
Формула рассеивающей линзы:
