Презентация, доклад к уроку физики по теме Измерение силы тока
Содержание

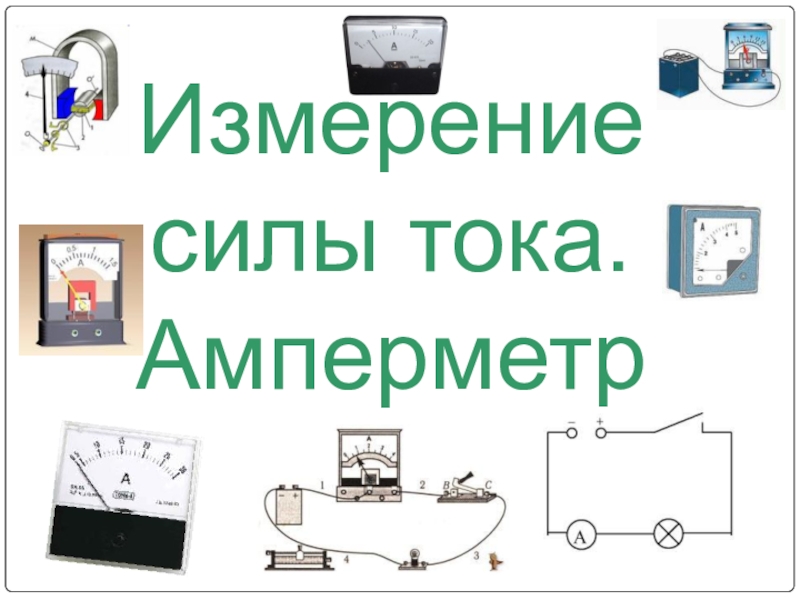

- 1. Презентация к уроку физики по теме Измерение силы тока
- 2. Амперметр Силу тока в цепи измеряют
- 3. Устройство амперметра В устройстве амперметра, также
- 4. 1. Амперметр включается последовательно
- 5. Элементы электрической цепи Назовите элементы каждой электрической цепи.Укажите «дефекты» в каждой из цепей.
- 6. Определение цены деления измерительных приборов Общее правило:Найти

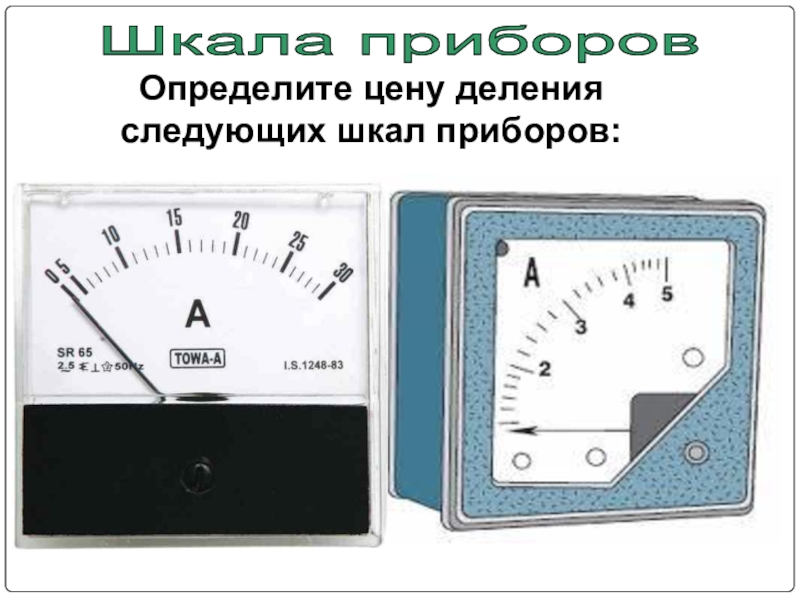

- 7. Шкала приборов Определите цену деления следующих шкал приборов:
- 8. Выполните задание1. Каковы пределы измерения силы тока
- 9. Лабораторная работа №4 «Сборка электрической цепи и измерение силы тока в её различных участках »

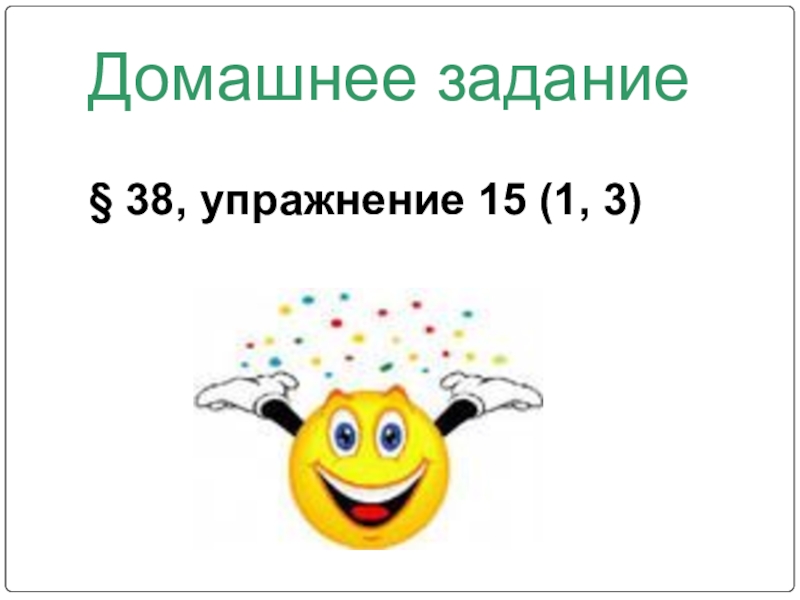

- 10. Домашнее задание§ 38, упражнение 15 (1, 3)
Амперметр Силу тока в цепи измеряют прибором, который называется АМПЕРМЕТР.Амперметр – тот же гальванометр, но рассчитанный на большую величинутока, его шкала проградуирована в амперах.Для жизни человека безопасной считается сила тока до 1 мА.Ток I >

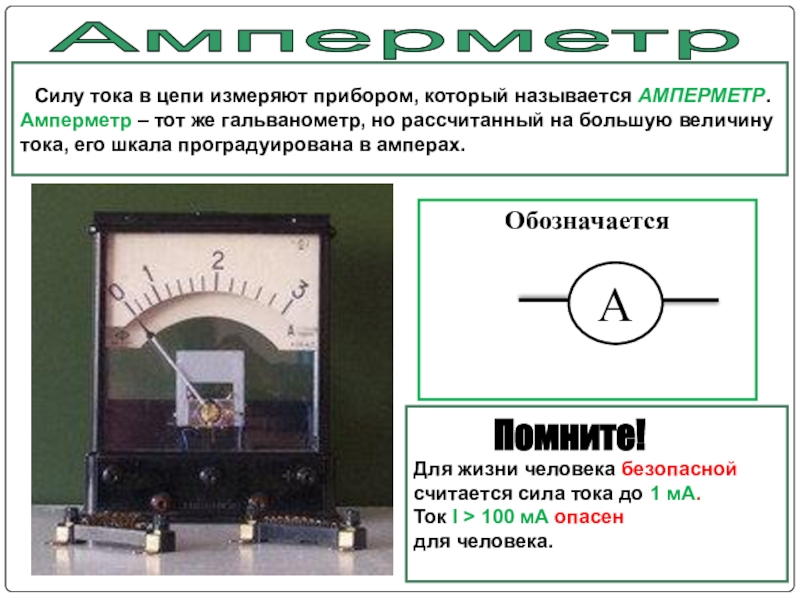

Слайд 2Амперметр
Силу тока в цепи измеряют прибором, который называется
АМПЕРМЕТР.
Амперметр – тот же гальванометр, но рассчитанный на большую величину
тока, его шкала проградуирована в амперах.
Амперметр – тот же гальванометр, но рассчитанный на большую величину
тока, его шкала проградуирована в амперах.
Для жизни человека безопасной
считается сила тока до 1 мА.
Ток I > 100 мА опасен
для человека.
Помните!
Обозначается

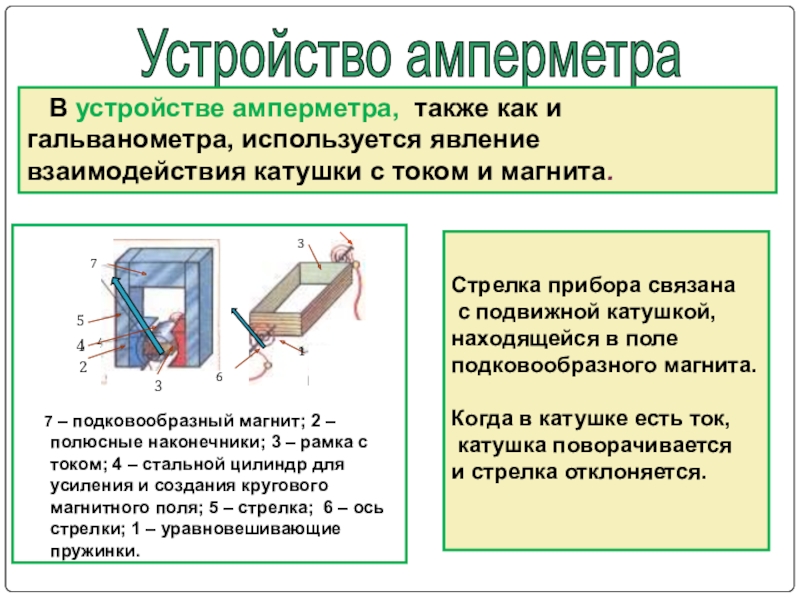

Слайд 3
Устройство амперметра
В устройстве амперметра, также как и гальванометра,
используется явление взаимодействия катушки с током и магнита.
Стрелка прибора связана
с подвижной катушкой,
находящейся в поле
подковообразного магнита.
Когда в катушке есть ток,
катушка поворачивается
и стрелка отклоняется.
7 – подковообразный магнит; 2 – полюсные наконечники; 3 – рамка с током; 4 – стальной цилиндр для усиления и создания кругового магнитного поля; 5 – стрелка; 6 – ось стрелки; 1 – уравновешивающие пружинки.

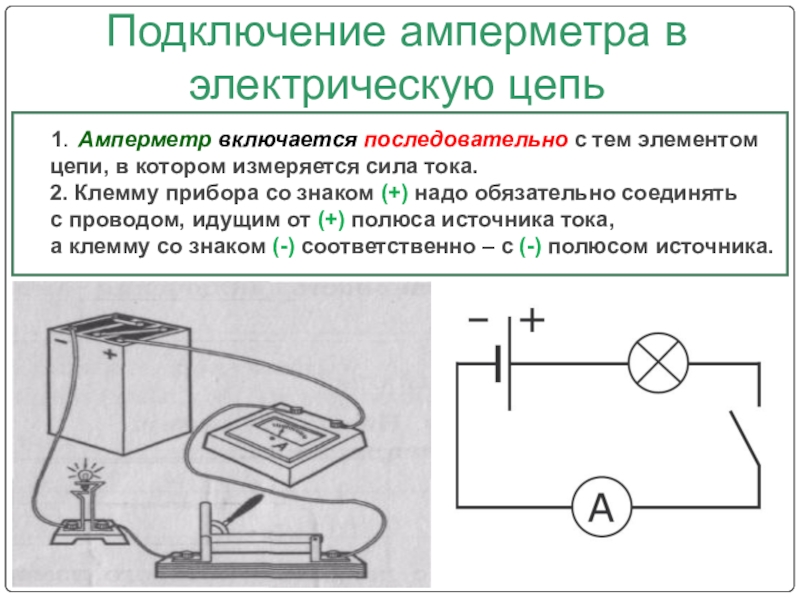

Слайд 4 1. Амперметр включается последовательно с тем элементом цепи,
в котором измеряется сила тока.
2. Клемму прибора со знаком (+) надо обязательно соединять
с проводом, идущим от (+) полюса источника тока,
а клемму со знаком (-) соответственно – с (-) полюсом источника.
Подключение амперметра в электрическую цепь

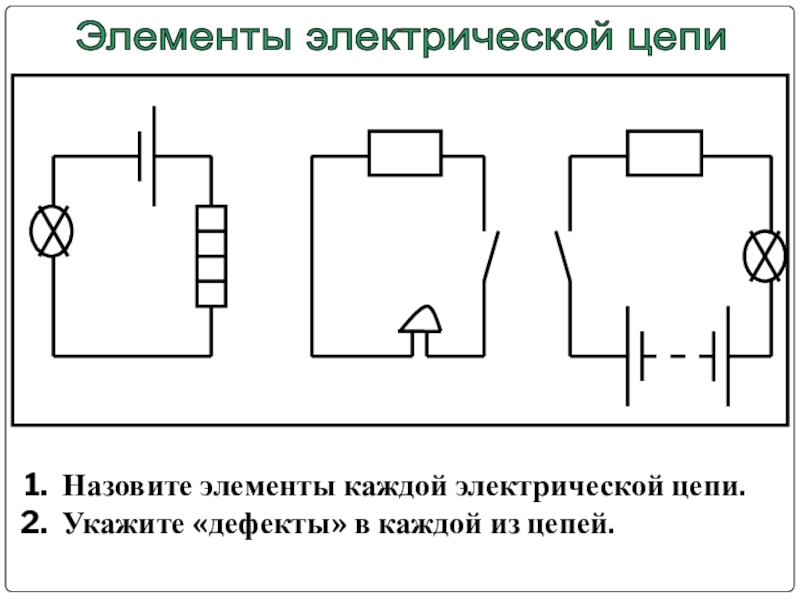

Слайд 5Элементы электрической цепи
Назовите элементы каждой электрической цепи.
Укажите «дефекты» в каждой
из цепей.

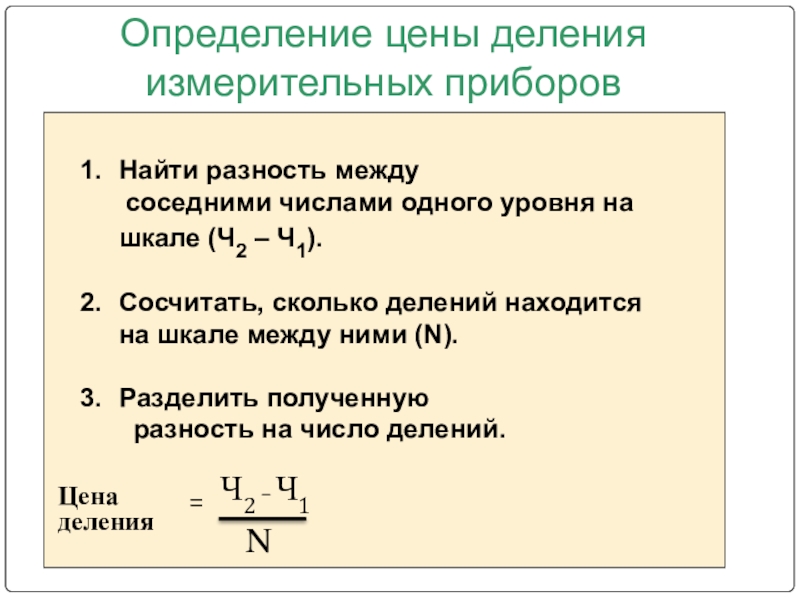

Слайд 6
Определение цены деления измерительных приборов
Общее правило:
Найти разность между
соседними числами одного уровня на шкале (Ч2 – Ч1).
Сосчитать, сколько делений находится на шкале между ними (N).
Разделить полученную
разность на число делений.
Сосчитать, сколько делений находится на шкале между ними (N).
Разделить полученную
разность на число делений.
Слайд 8Выполните задание
1. Каковы пределы измерения силы тока этим прибором?
2. Определите цену
деления данного амперметра.
3. Какую силу тока показывает прибор сейчас?
3. Какую силу тока показывает прибор сейчас?

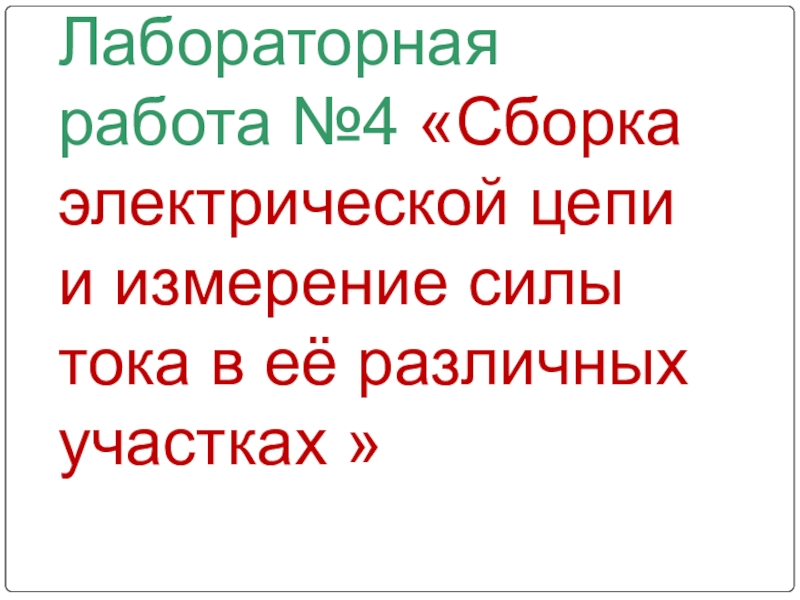

Слайд 9Лабораторная работа №4 «Сборка электрической цепи и измерение силы тока в
её различных участках »
