Презентация, доклад к уроку физики Переменный ток. Сопротивления в цепи переменного тока

физики МКОУ ВСОШ № 2 при ИК с. Чугуевка Мурзагильдиной Людмилой Борисовной
2016г

о вынужденных электромагнитных колебаниях и видах сопротивлений в цепи переменного тока.
2. Развивать познавательные интересы учащихся по данной теме через различные информационные ресурсы: учебник, презентацию, таблицы .
3. Научиться находить полезное и необходимое в изучаемом материале.

гармонических колебаний.

Амплитуда -
Период -
Частота
колебания -
Циклическая
частота -
Фаза
колебания -
Начальная
фаза колебания -

Максимальное отклонение от точки равновесия.
Время одного полного колебания.
Число полных колебаний в единицу времени.

Круговая частота.

Величина, стоящая под знаком синуса или косинуса.

Положение тела в начальный момент времени.

А, Xm - [м]
Т - [с]
ν - [ Гц]

ω –[ рад/ с]

ωt+φ₀- [рад]


φ₀ - [ рад]

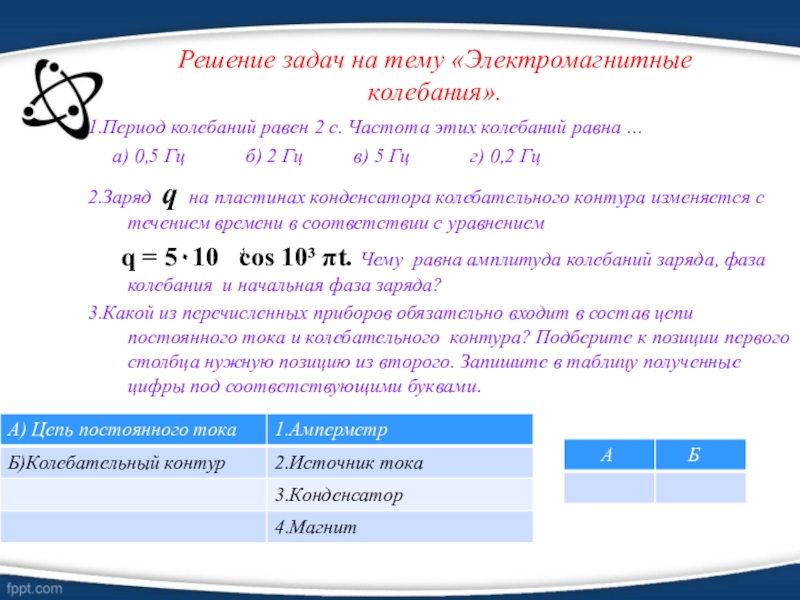

этих колебаний равна …
а) 0,5 Гц б) 2 Гц в) 5 Гц г) 0,2 Гц
2.Заряд q на пластинах конденсатора колебательного контура изменяется с течением времени в соответствии с уравнением
q = 5٠10 cos 10³ πt. Чему равна амплитуда колебаний заряда, фаза колебания и начальная фаза заряда?
3.Какой из перечисленных приборов обязательно входит в состав цепи постоянного тока и колебательного контура? Подберите к позиции первого столбца нужную позицию из второго. Запишите в таблицу полученные цифры под соответствующими буквами.

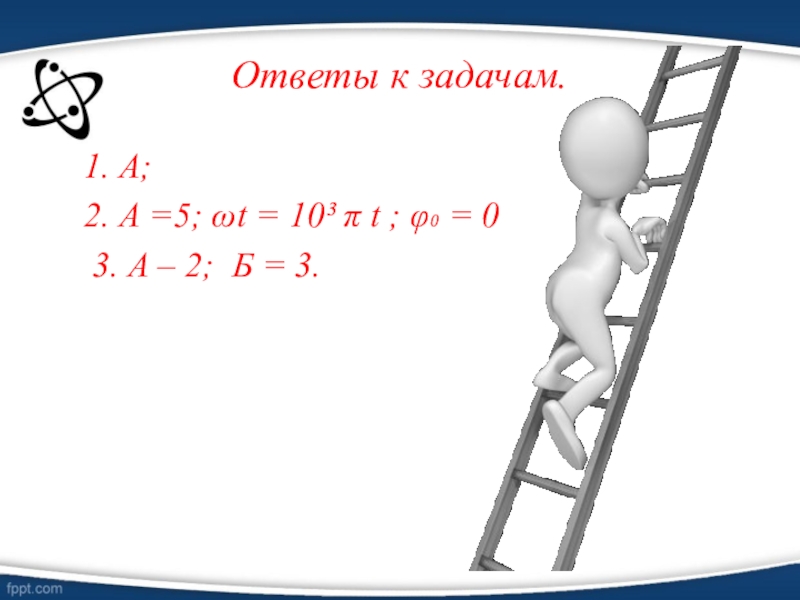

=5; ωt = 10³ π t ; φ₀ = 0
3. А – 2; Б = 3.

Яков Быль

известен под условным названием «война токов».
Главными действующими лицами тогда были небезызвестные Никола Тесла и
Томас Эдисон. Первый увидел потенциал и удобство использования переменного
тока, второй настаивал на том, что следует пользоваться постоянным
электричеством (точка зрения, которая была тогда общепринятой). Эдисон даже
проводил публичные демонстрации, довольно жестокие.
Дело в том, что
переменный ток, несмотря на свои преимущества, представляет большую
опасность для живых существ. Томас Эдисон использовал этот факт, чтобы
создать в народе страх и недоверие к идеям Теслы: он прилюдно убивал животных
с помощью переменного тока. Один раз даже провели демонстрацию на слоне: пара секунд — и могучее животное упало замертво.

в 1663 г мэром Магдебурга Отто фон Герике.

закону, а частота колебаний определяется частотой подключённого в цепь источника тока.

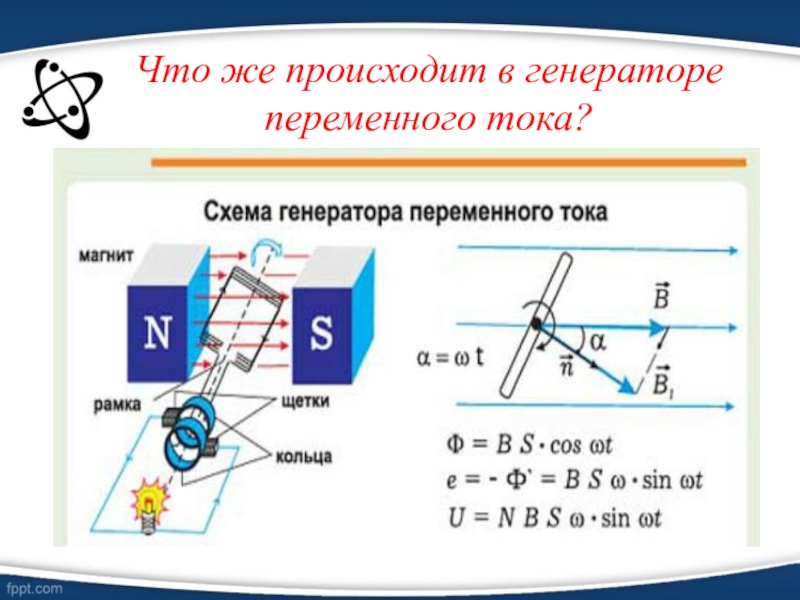

Как создать переменное напряжение и переменный ток?

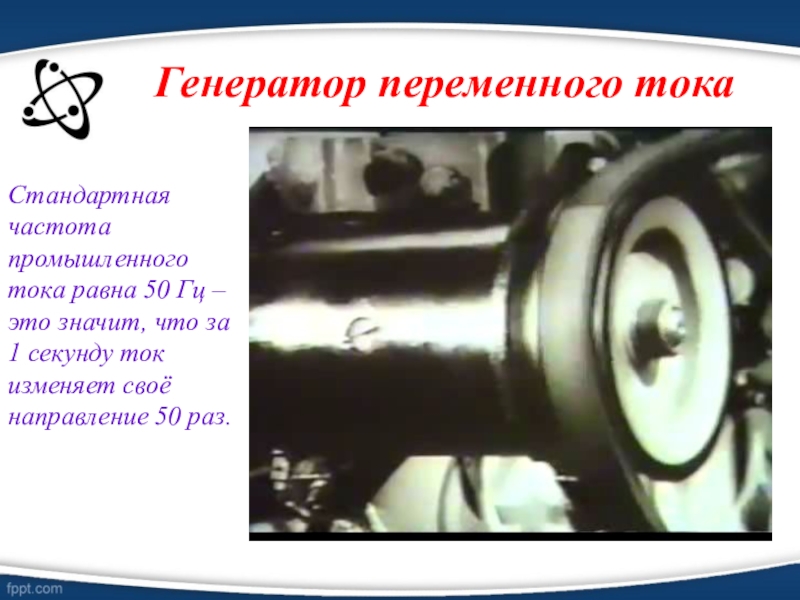

Переменное напряжение и ток в сети создаётся генераторами переменного тока на электростанции.

– это значит, что за 1 секунду ток изменяет своё направление 50 раз.

величине и по направлению.
Ф = В S cos ωt
2.Следовательно и индуктируемый в катушке ток меняется по величине и направлению.
i = I sin ( ωt+φ₀)
3. Колебания напряжения и силы тока отличаются фазой колебания (φ₀).
u = U cos ωt

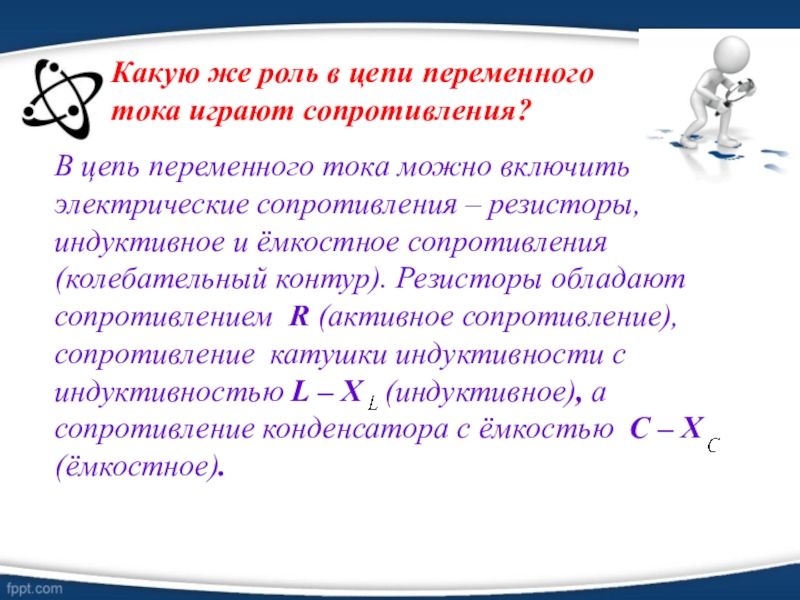

тока можно включить электрические сопротивления – резисторы, индуктивное и ёмкостное сопротивления (колебательный контур). Резисторы обладают сопротивлением R (активное сопротивление), сопротивление катушки индуктивности c индуктивностью L – X (индуктивное), а сопротивление конденсатора с ёмкостью С – X (ёмкостное).

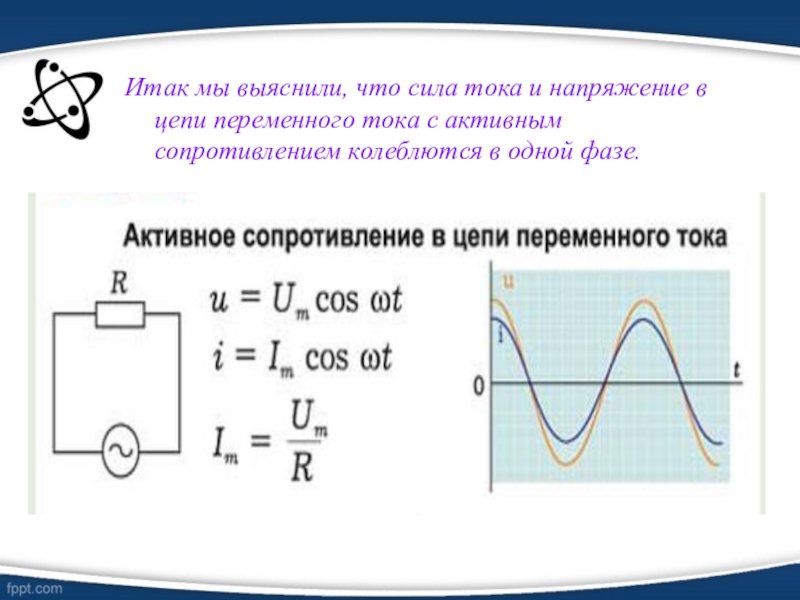

тока с активным сопротивлением колеблются в одной фазе.

току сопротивление.

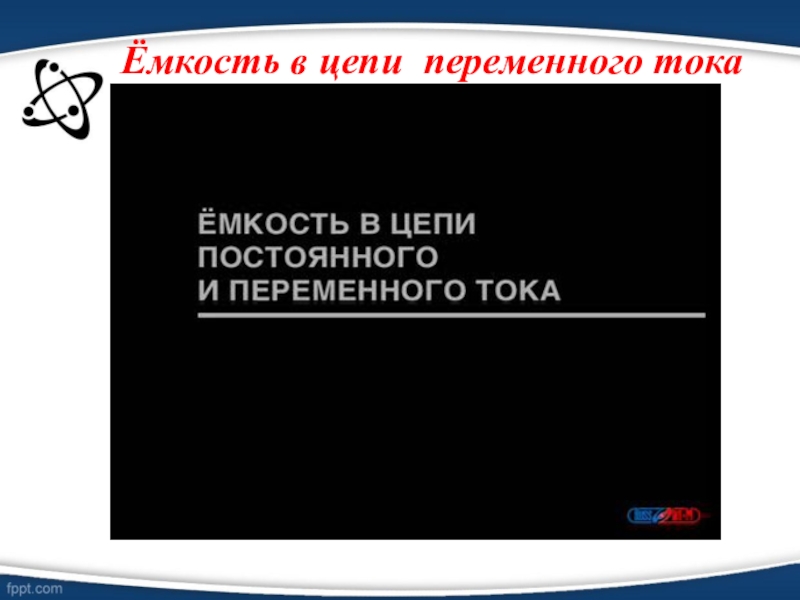

Выведем формулу ёмкостного сопротивления для переменного тока.

т.е. является резистором) и изменение её индуктивности не влияет на её сопротивление.
2. При переменном токе индуктивное сопротивление тем больше, чем больше индуктивность катушки.

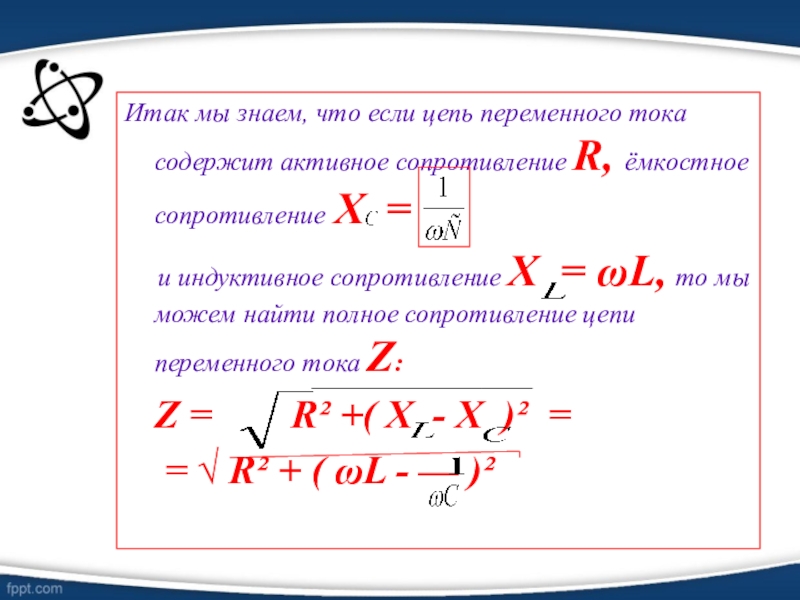

R, ёмкостное сопротивление X =
и индуктивное сопротивление X = ωL, то мы можем найти полное сопротивление цепи переменного тока Z:
Z = R² +( X - X )² =
= √ R² + ( ωL - — )²

частотой 10 – 15 Гц?
Будет мигание лампочек. Глаз частоту 10 Гц воспринимает как мельтешение.
2.В электрическую цепь включена катушка, по которой сначала пропускают постоянный ток, потом – переменный ток того же напряжения. В каком случае катушка нагреется сильнее?
В первом. Катушка для переменного тока будет обладать ещё и реактивным сопротивлением. Поэтому во втором случае ток меньше, соответственно и выделение тепла – меньше.
3. Как изменится накал лампы, если конденсатор будет пробит и цепь в этом месте замкнётся? Каждый конденсатор имеет
сопротивление, если мы уберём это
сопротивление, то накал лампы увеличится .

.

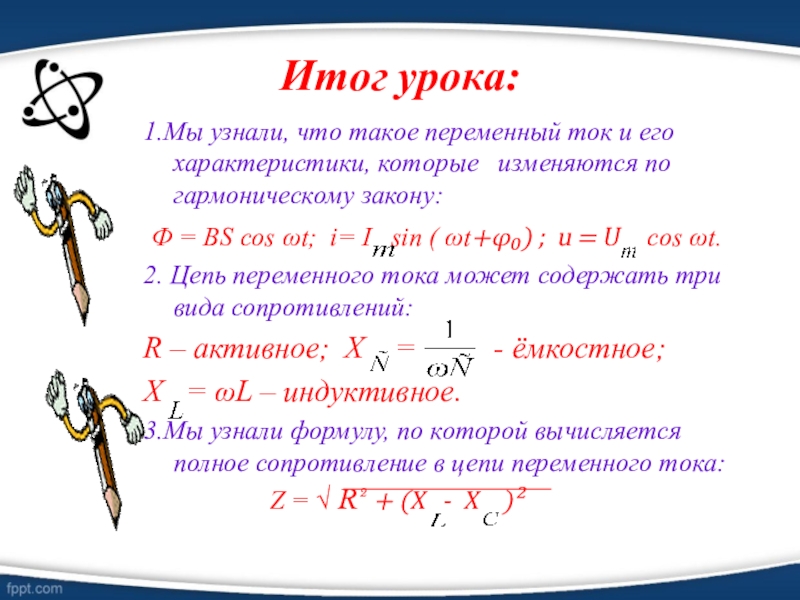

изменяются по гармоническому закону:
Ф = BS cos ωt; i= I sin ( ωt+φ₀) ; u = U cos ωt.
2. Цепь переменного тока может содержать три вида сопротивлений:
R – активное; Х = - ёмкостное;
Х = ωL – индуктивное.
3.Мы узнали формулу, по которой вычисляется полное сопротивление в цепи переменного тока:
Z = √ R² + (X - X )²

что …
4. Мне было трудно понять…
