Презентация, доклад к уроку физики 8 класс по теме Параллельное соединение проводников
Содержание
- 1. Презентация к уроку физики 8 класс по теме Параллельное соединение проводников
- 2. Как соединены лампочки в гирлянде?
- 3. Что произойдет если одна из лампочек перегорит?
- 4. Что произойдет если одна из лампочек перегорит?Освещение в квартире
- 5. 4 ноябряТема урока: Параллельное соединение проводников. Подготовил учитель физики МОУ «Школа-лицей №1» г.Алушты Успаленко Игорь Николаевич
- 6. Параллельное соединение проводников. Все электроприборы включены в электрическую цепь параллельно!

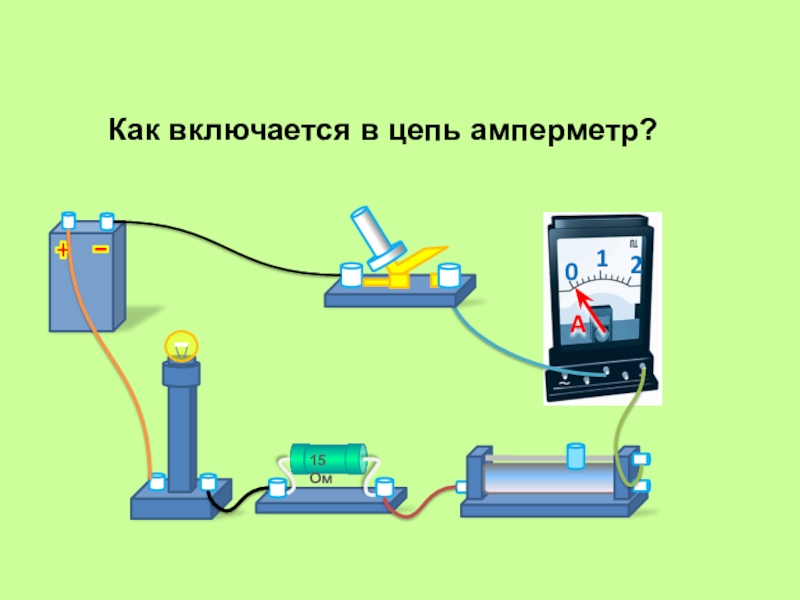

- 7. Как включается в цепь амперметр?

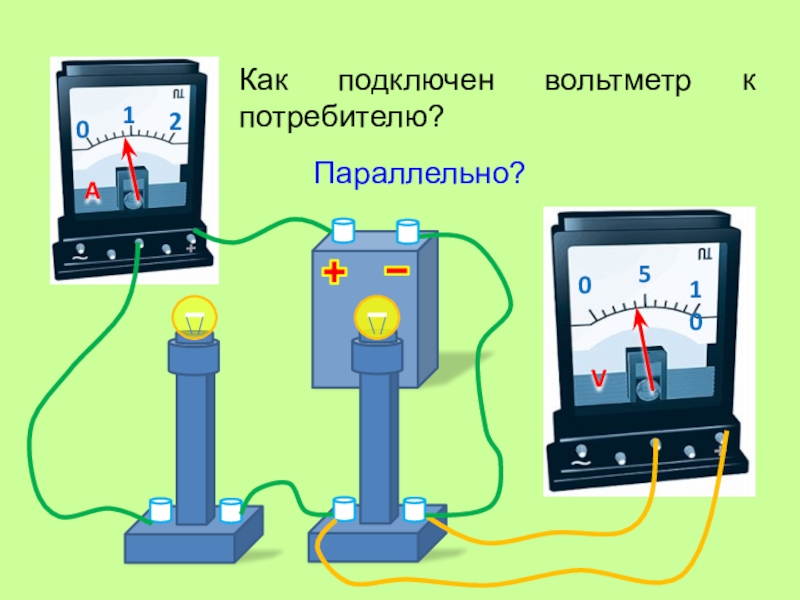

- 8. Как подключен вольтметр к потребителю?Параллельно?
- 9. - Сила тока измеряется амперметром (подключается последовательно) - Напряжение измеряется вольтметром (включается параллельно)
- 10. Параллельное соединение- это соединение при котором все

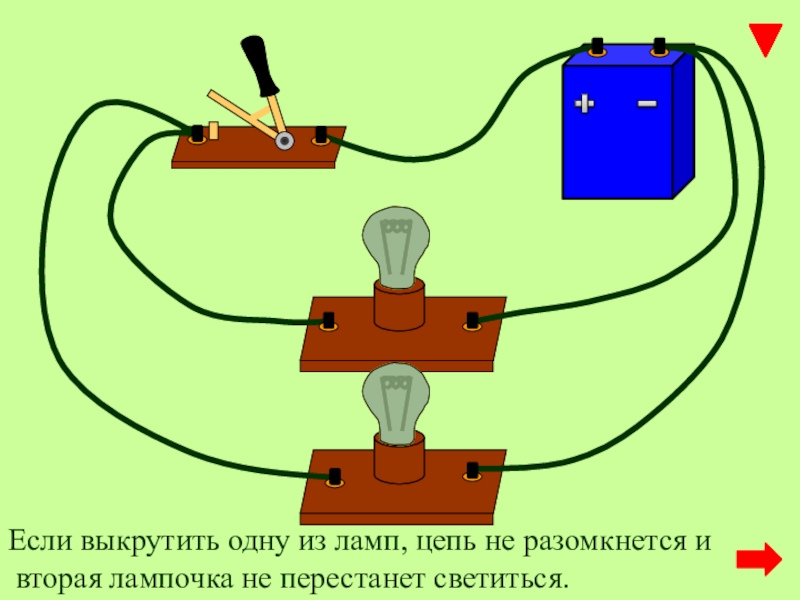

- 11. Если выкрутить одну из ламп, цепь не разомкнется и вторая лампочка не перестанет светиться.
- 12. Законы параллельного соединенияabНапряжение на каждой ветвиодинаково и равно напряжениюна неразветвленной части цепиU1=U2=U
- 13. Сила тока в неразветвленной части цепи равна сумме сил токов в каждой ветвиI1+I2=IЗаконы параллельного соединения
- 14. Законы параллельного соединенияТ.к.тоСокращаем на U, получим:пусть сопротивления
- 15. Законы соединенийПоследовательноеIобщ = I1 = I2Uобщ =

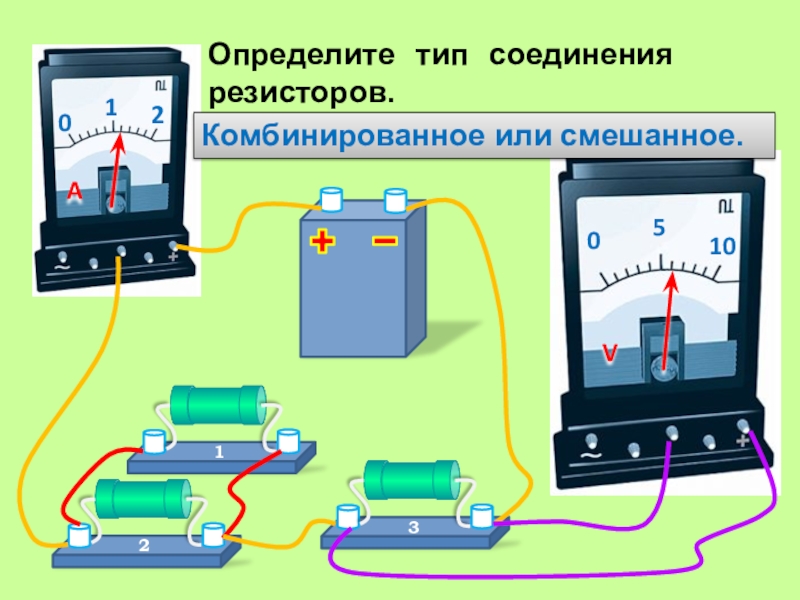

- 16. Определите тип соединения резисторов.Комбинированное или смешанное.

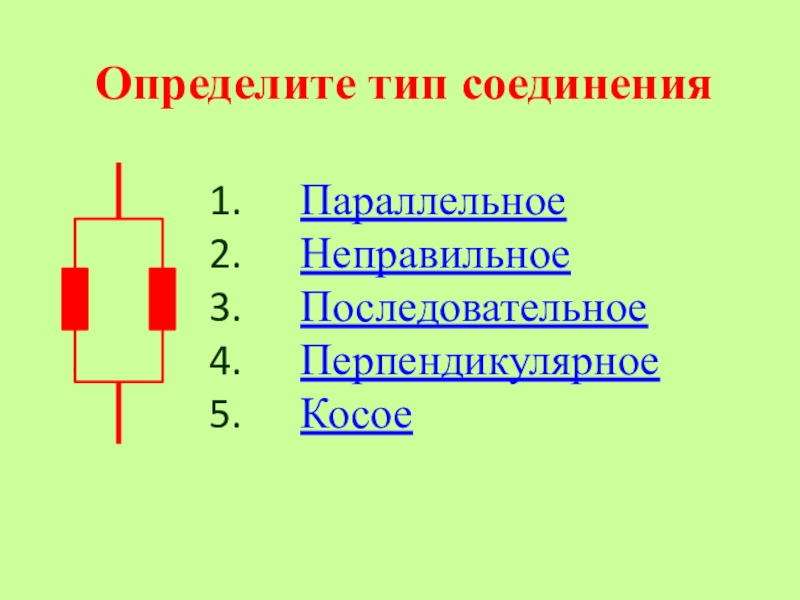

- 17. Определите тип соединенияПараллельноеНеправильноеПоследовательноеПерпендикулярноеКосое
- 18. Определите тип соединенияПараллельноеВертикальноеПоследовательноеСмешанное
- 19. Определите тип соединения1.Параллельное2.Последовательное3.Вертикальное4.Перпендикулярное

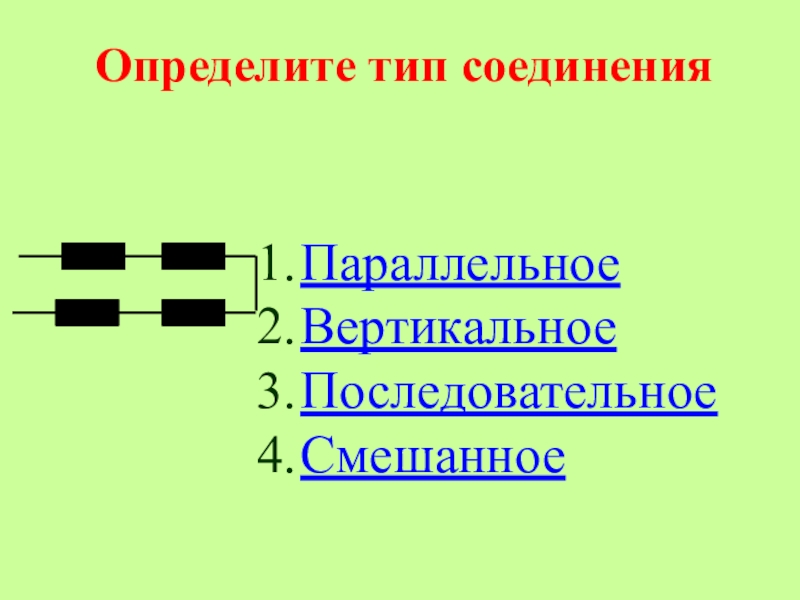

- 20. Определите тип соединенияПараллельноеВертикальноеПоследовательноеСмешанное
- 21. Определите тип соединения1.Параллельное2.Последовательное3.Вертикальное4.Перпендикулярное5.Смешанное
- 22. В установке использованы две одинаковые лампы. Вычислите
- 23. В установке использованы две одинаковые лампы. Вычислите
- 24. ПРАВИЛЬНО!дальше
- 25. НЕПРАВИЛЬНО!назад
- 26. МОЛОДЕЦ!!!Гринченко А.А.
Как соединены лампочки в гирлянде?
Слайд 54 ноября
Тема урока:
Параллельное соединение
проводников.
Подготовил учитель физики
МОУ «Школа-лицей №1» г.Алушты
Успаленко
Игорь Николаевич

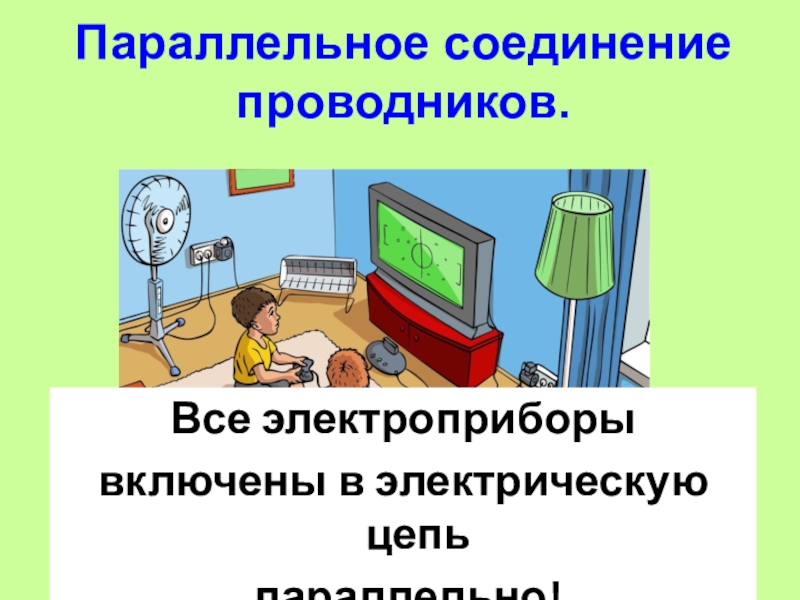

Слайд 6Параллельное соединение
проводников.
Все электроприборы
включены в электрическую цепь
параллельно!

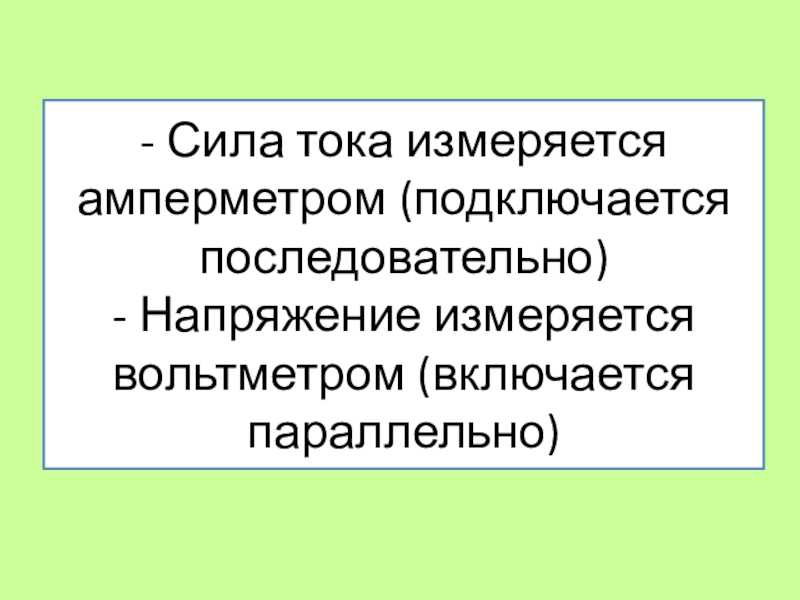

Слайд 9- Сила тока измеряется амперметром (подключается последовательно) - Напряжение измеряется вольтметром (включается
параллельно)

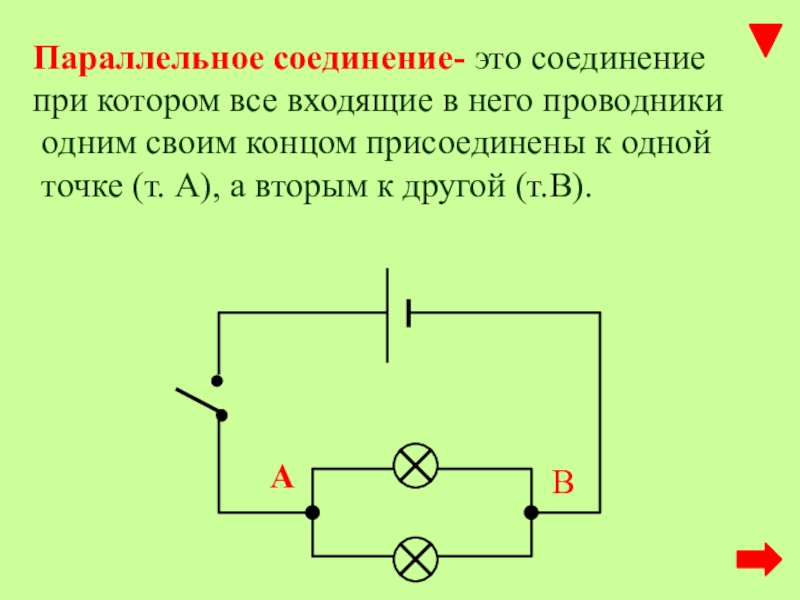

Слайд 10Параллельное соединение- это соединение
при котором все входящие в него проводники
одним своим концом присоединены к одной
точке (т. А), а вторым к другой (т.В).
точке (т. А), а вторым к другой (т.В).
Слайд 12Законы параллельного соединения
a
b
Напряжение на каждой ветви
одинаково и равно напряжению
на неразветвленной части
цепи
U1=U2=U
Слайд 13Сила тока в неразветвленной части цепи равна сумме сил токов в
каждой ветви
I1+I2=I
Законы параллельного соединения
Слайд 14Законы параллельного соединения
Т.к.
то
Сокращаем на U, получим:
пусть сопротивления всех n резисторов одинаковы
и равны R1,
тогда:
тогда:
или
n слагаемых
Откуда
Величина, обратная участку параллельного соединения, равна сумме величин , обратных сопротивлениям ветвей.

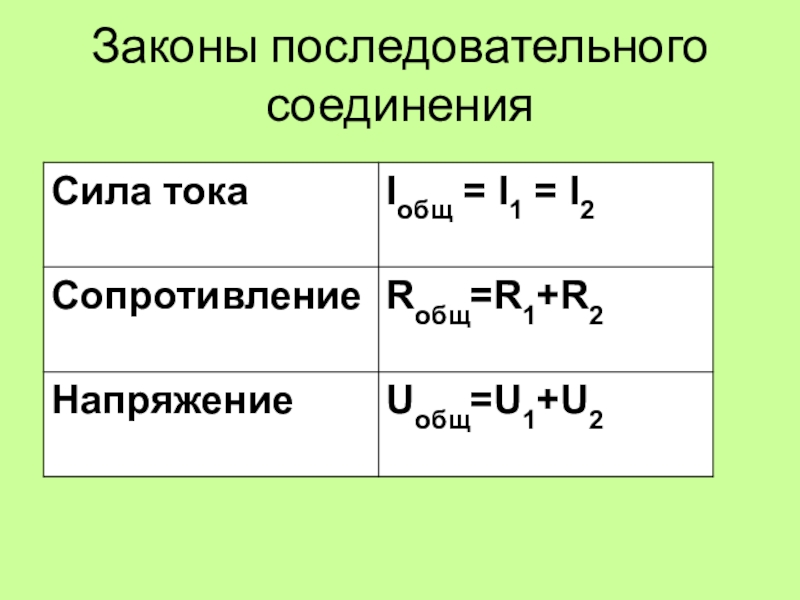

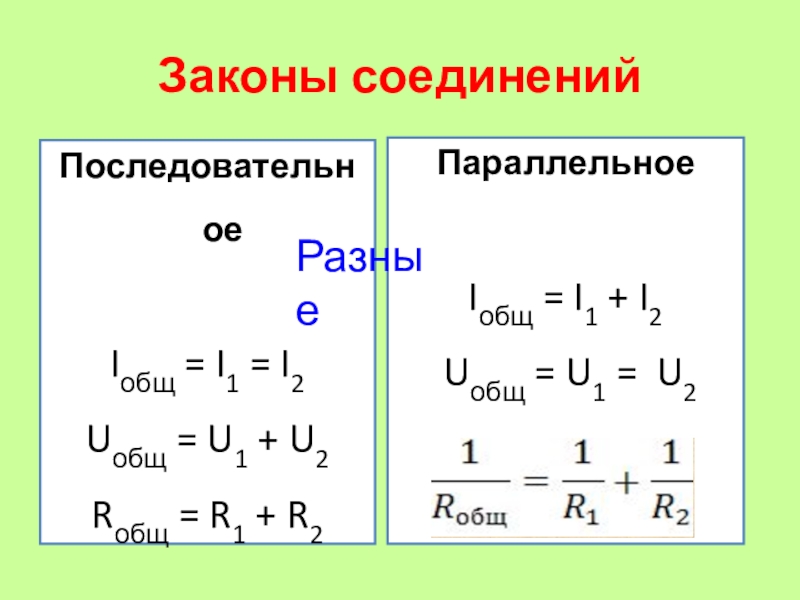

Слайд 15Законы соединений
Последовательное
Iобщ = I1 = I2
Uобщ = U1 + U2
Rобщ =
R1 + R2
Параллельное
Iобщ = I1 + I2
Uобщ = U1 = U2
Разные

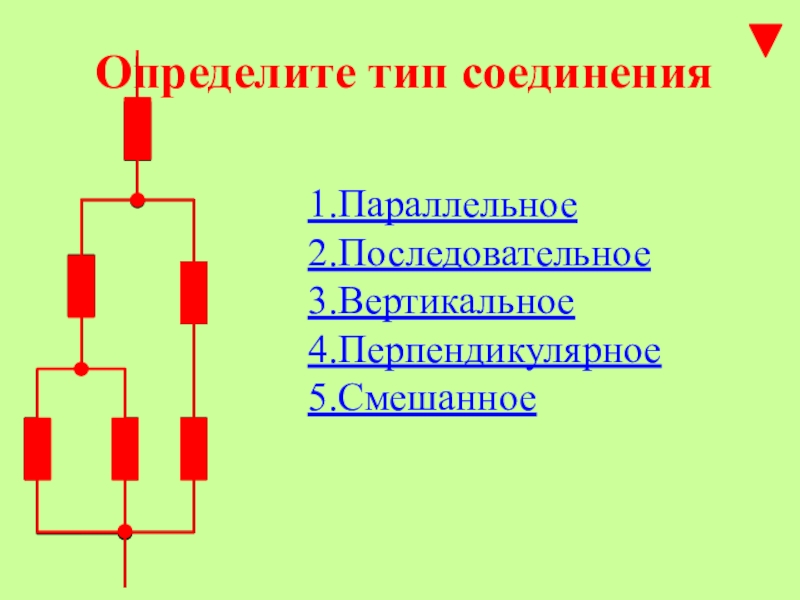

Слайд 21Определите тип соединения
1.Параллельное
2.Последовательное
3.Вертикальное
4.Перпендикулярное
5.Смешанное
Слайд 22В установке использованы две одинаковые лампы. Вычислите сопротивление каждой лампы и
их общее сопротивление. Вычертите принципиальную схему этой цепи.
Слайд 23В установке использованы две одинаковые лампы. Вычислите сопротивление каждой лампы и
их общее сопротивление. Вычертите принципиальную схему этой цепи.
