Презентация, доклад к уроку Электрический ток - 10 класс
Содержание
- 1. Презентация к уроку Электрический ток - 10 класс
- 2. РАНЬШЕ…
- 3. ТЕПЕРЬ…
- 4. Слайд 4
- 5. ВАШЕ ДОМАШНЕЕ ЗАДАНИЕЗАПОЛНИТЬ ТАБЛИЦУ
- 6. КОЛИЧЕСТВО ЭЛЕКТРИЧЕСТВА Единицей измерения заряда является КУЛОН (Кл)
- 7. Неподвижные электрические заряды редко используются на практике.

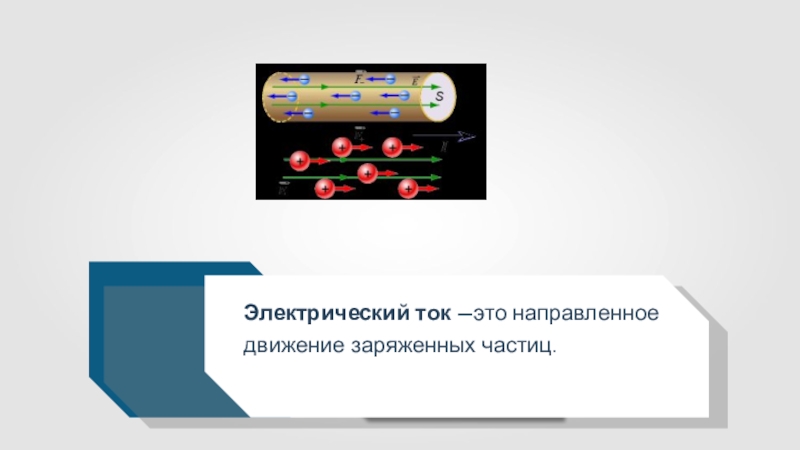

- 8. Электрический ток —это направленное движение заряженных частиц.
- 9. О наличии электрического тока можно судить по
- 10. Cила тока- это заряд, протекающий по проводнику
- 11. Сила тока в спирали лампы накаливания составляет
- 12. Сила тока зависит от заряда, переносимого каждой

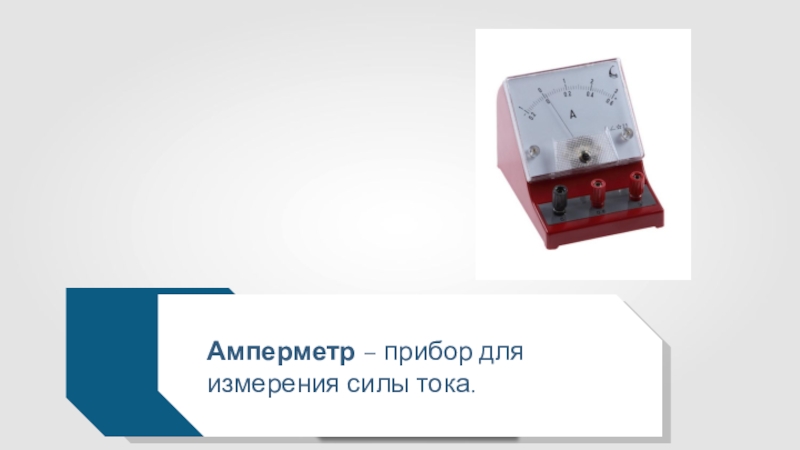

- 13. Амперметр – прибор для измерения силы тока. А
- 14. Слайд 14

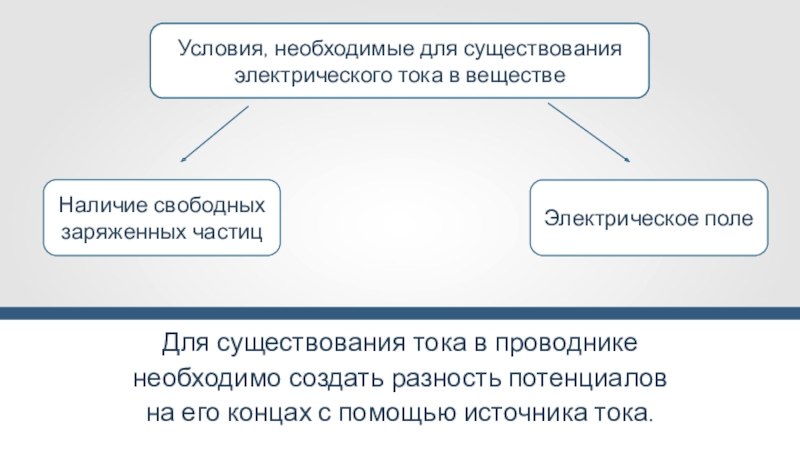

- 15. Условия, необходимые для существования электрического тока в веществе
- 16. НАПРЯЖЕНИЕНапряжение – это работа по перемещению единичного

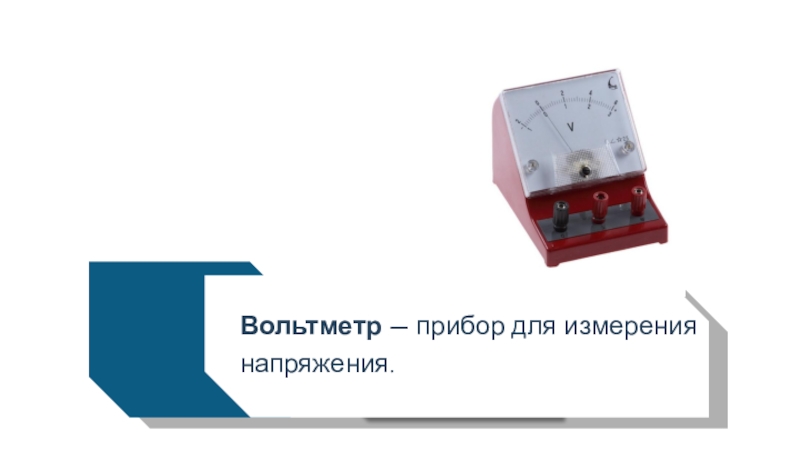

- 17. Вольтметр — прибор для измерения напряжения.V
- 18. Правила подключения вольтметра в электрическую цепь.1. Вольтметр
- 19. Сопротивление — это свойство проводника ограничивать силу тока в цепи.
- 20. Сопротивление зависит от материала проводника длиной ?,
- 21. Слайд 21
- 22. VA+++
- 23. Слайд 23
- 24.
- 25. Для участка цепи сила тока прямо пропорциональна
- 26. Сопротивление вольтметра равно 12000 Ом. Какова сила
- 27. САМОСТОЯТЕЛЬНАЯ РАБОТАРЕШИТЕ ЗАДАЧУ СО СЛАЙДА № 35ПОЛУЧИТЕ

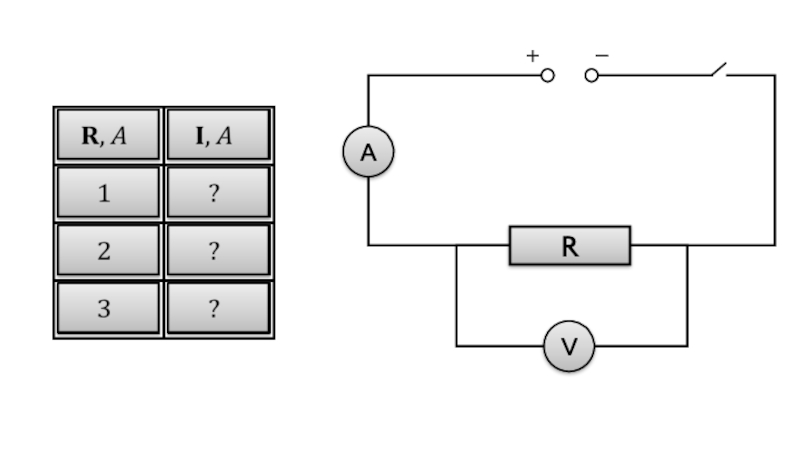

- 28. Дано: U =6 BРешение:IIIДано: U =6 BРешение:Рассчитать сопротивленияэтих проводников.

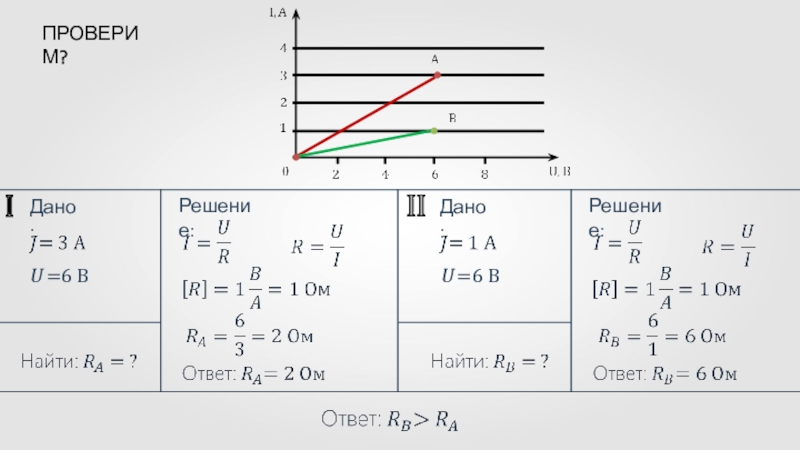

- 29. Дано: U =6 BРешение: IIIДано: U =6 BРешение: ПРОВЕРИМ?
- 30. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРИЧЕСТВОМНадо
- 31. На рисунке изображен график зависимости силы тока
- 32. Слайд 32
- 33. Слайд 33
- 34. ТЕСТ.ВОПРОС 2. При каком напряжении на проводнике
- 35. Слайд 35
- 36. Слайд 36
- 37. ТЕСТ.ВОПРОС 3.Чему равно сопротивление проводника ?8 Ом40
- 38. Слайд 38
- 39. Слайд 39
- 40. ТЕСТ.ВОПРОС 4.У какого из проводников сопротивлениебольше?123Одинаково.Нажми на выбранный ответ
- 41. Слайд 41
- 42. Слайд 42
- 43. ТЕСТ.ВОПРОС 5. Сколько омов в 0,25 кОм?1.
- 44. Слайд 44
- 45. Слайд 45
- 46. ПОДВЕДЕМ ИТОГИНа сегодняшнем уроке мы вспомнили понятия:
Слайд 4
Одно из главных открытий физики – электрический ток, так как уровень развития цивилизации определяется именно уровнем производства и потребления электрического тока.
Вспомним, что такое электрический ток и каковы его законы?
Слайд 6

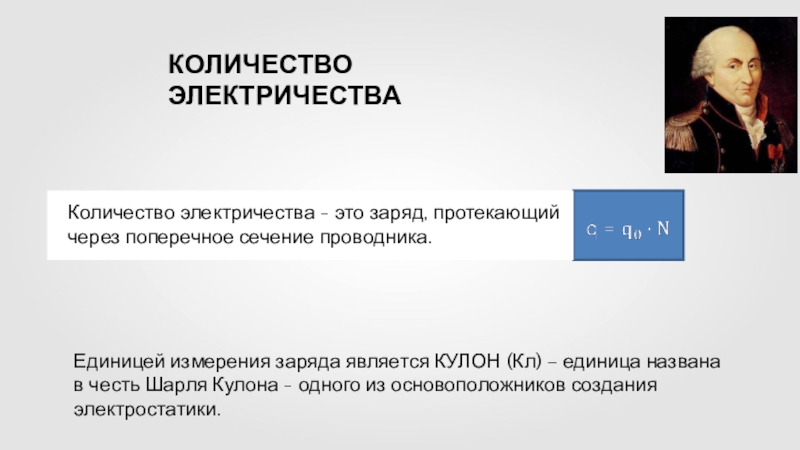

КОЛИЧЕСТВО ЭЛЕКТРИЧЕСТВА
Единицей измерения заряда является КУЛОН (Кл) – единица названа в
Количество электричества - это заряд, протекающий через поперечное сечение проводника.
Слайд 7

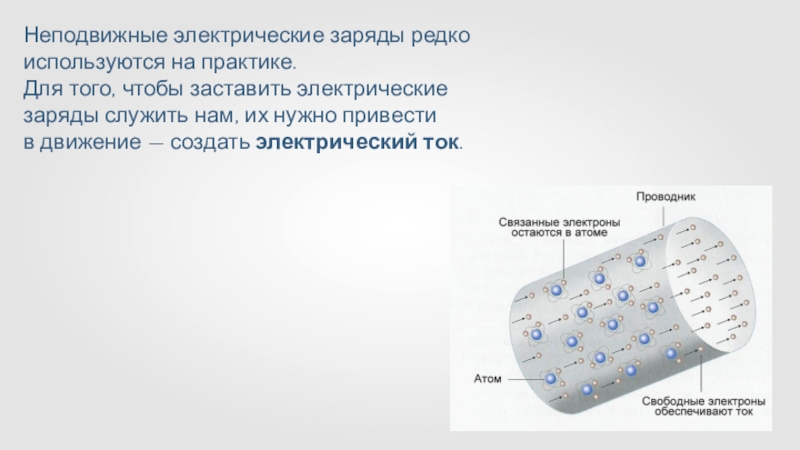

Неподвижные электрические заряды редко используются на практике.
Для того, чтобы заставить
в движение — создать электрический ток.

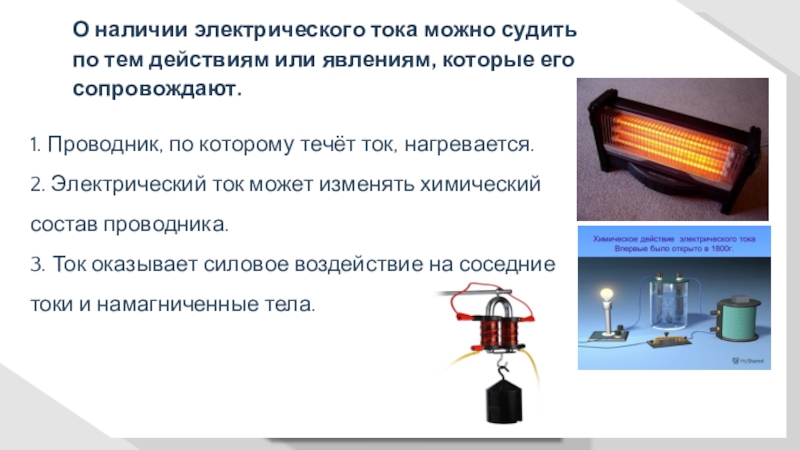

Слайд 9О наличии электрического тока можно судить
по тем действиям или явлениям,
1. Проводник, по которому течёт ток, нагревается.
2. Электрический ток может изменять химический состав проводника.
3. Ток оказывает силовое воздействие на соседние токи и намагниченные тела.
Слайд 10

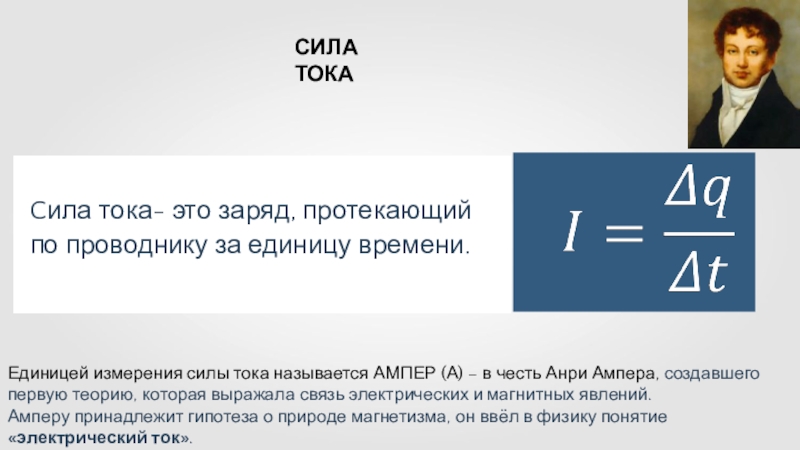

Cила тока- это заряд, протекающий по проводнику за единицу времени.
СИЛА ТОКА
Единицей
Амперу принадлежит гипотеза о природе магнетизма, он ввёл в физику понятие «электрический ток».
Слайд 11
Сила тока в спирали лампы накаливания составляет
0,5 А. Какой заряд
Дано:
Найти: q = ?
t = 1 мин = 60 с
Решение:
Ответ: заряд равен 30 Кл.
л
Слайд 12

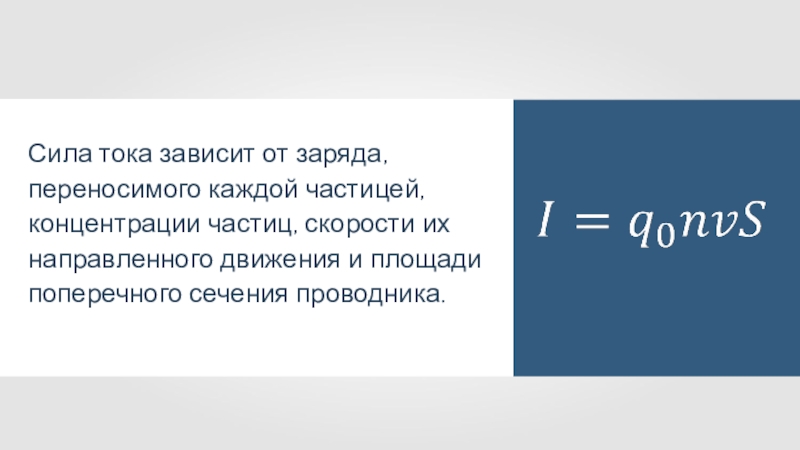

Сила тока зависит от заряда, переносимого каждой частицей, концентрации частиц, скорости

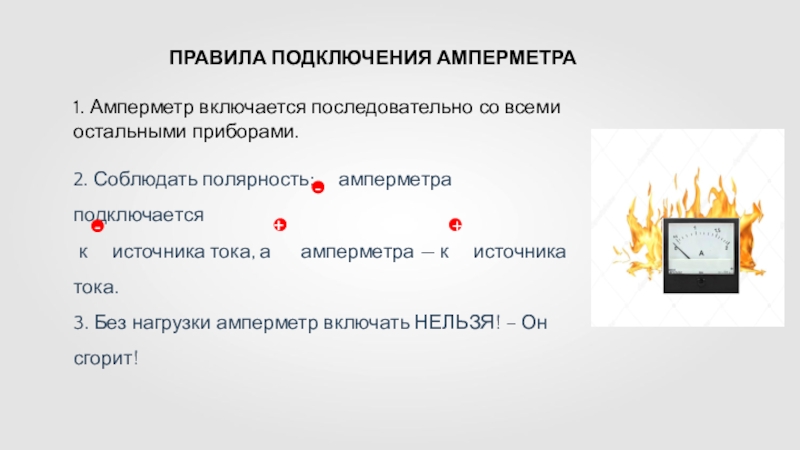

Слайд 14
1. Амперметр включается последовательно со всеми остальными приборами.
2. Соблюдать полярность: амперметра подключается
к источника тока, а амперметра — к источника тока.
3. Без нагрузки амперметр включать НЕЛЬЗЯ! – Он сгорит!
-
-
+
+

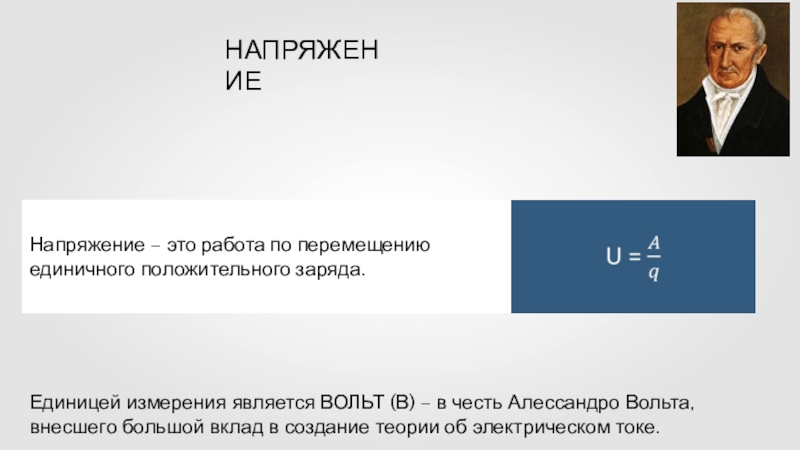

Слайд 16НАПРЯЖЕНИЕ
Напряжение – это работа по перемещению единичного положительного заряда.
Единицей измерения является
Слайд 18Правила подключения вольтметра
в электрическую цепь.
1. Вольтметр подключается параллельно участку цепи,
на котором будет измеряться напряжение.
2. Соблюдать полярность: вольтметра подключается
к источника тока, а вольтметра — к источника тока.
+
–
+
–
Слайд 20
Сопротивление зависит от материала проводника длиной ?, с постоянной площадью поперечного
СОПРОТИВЛЕНИЕ
Сопротивление измеряется в ОМАХ (Ом) в честь Георга Ома, внесшего большой вклад в создание теории об электрическом токе.

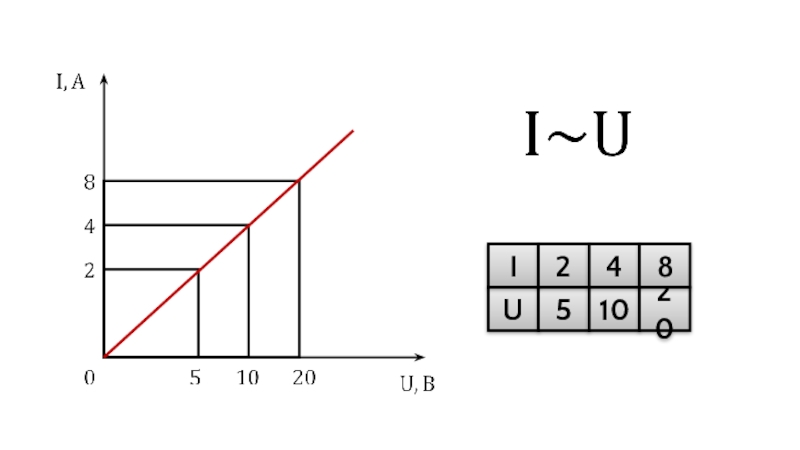

Слайд 25

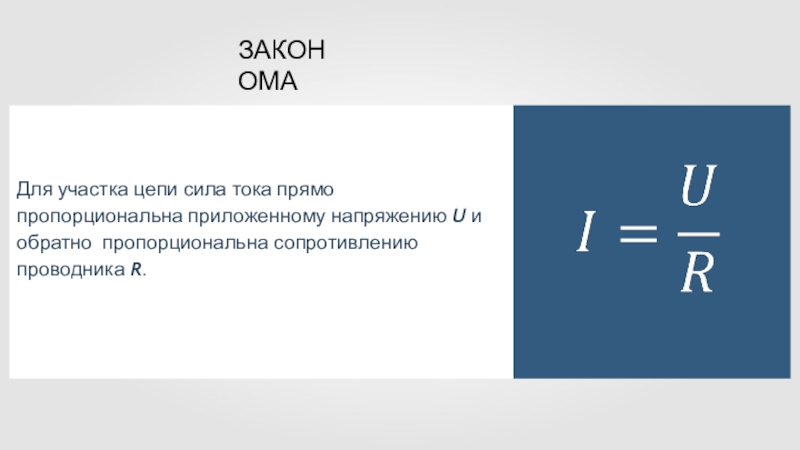

Для участка цепи сила тока прямо пропорциональна приложенному напряжению U и
ЗАКОН ОМА
Слайд 26
Сопротивление вольтметра равно 12000 Ом. Какова сила тока, протекающая через вольтметр,
Дано:
Найти: I = ?
U =120 B
Решение:
Ответ: сила тока равна I = 0,01 A .
Слайд 30ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ
С ЭЛЕКТРИЧЕСТВОМ
Надо помнить, что электричество –
1.Такие скрутки делать нельзя!
Есть специальные наконечники.
2. Таким инструментом пользоваться нельзя!
Есть специальный инструмент!
3. Все приборы должны быть с исправной изоляцией.
4. Такие селфи делать нельзя!

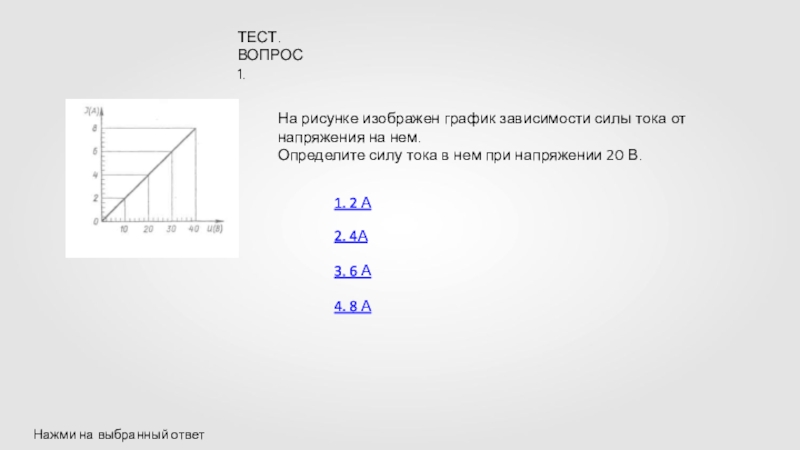

Слайд 31На рисунке изображен график зависимости силы тока от напряжения на нем.
Определите
1. 2 А
2. 4А
3. 6 А
4. 8 А
ТЕСТ.
ВОПРОС 1.
Нажми на выбранный ответ

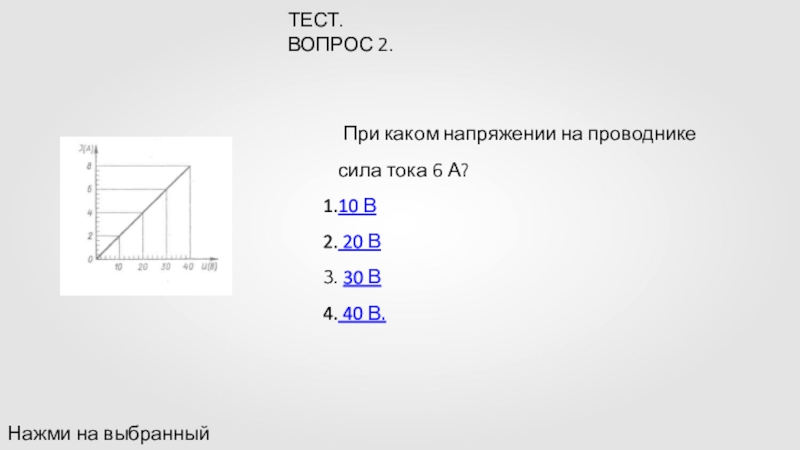

Слайд 34ТЕСТ.
ВОПРОС 2.
При каком напряжении на проводнике сила тока 6 А?
10
20 В
30 В
40 В.
Нажми на выбранный ответ
Слайд 37ТЕСТ.
ВОПРОС 3.
Чему равно сопротивление проводника ?
8 Ом
40 Ом
5 Ом
0
Нажми на выбранный ответ

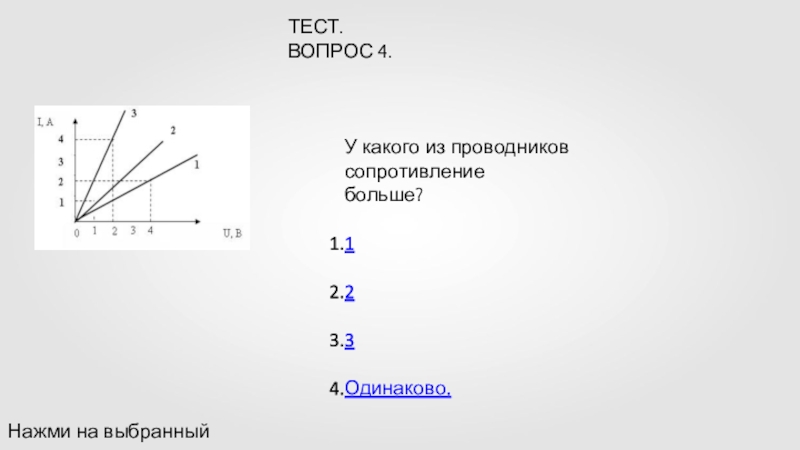

Слайд 40ТЕСТ.
ВОПРОС 4.
У какого из проводников сопротивление
больше?
1
2
3
Одинаково.
Нажми на выбранный ответ

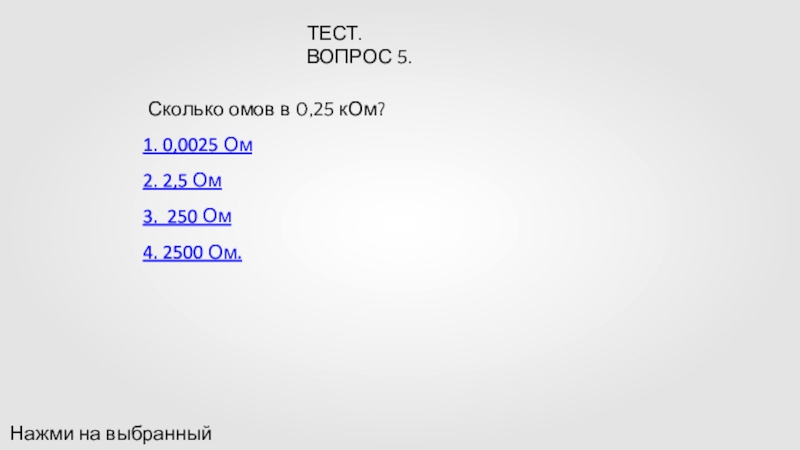

Слайд 43ТЕСТ.
ВОПРОС 5.
Сколько омов в 0,25 кОм?
1. 0,0025 Ом
2. 2,5 Ом
3.
4. 2500 Ом.
Нажми на выбранный ответ
Слайд 46ПОДВЕДЕМ ИТОГИ
На сегодняшнем уроке мы вспомнили понятия:
Количество
Сила тока.
Напряжение.
Сопротивление.
2. Повторили для них:
Формулы.
Единицы измерения.
3. Вспомнили все про амперметр и вольтметр:
Для чего служат.
Правила подключения.
4. Теперь мы полностью готовы к уроку
Решения задач.
5. Не забудьте про домашнее задание.
До свидания.
