Презентация, доклад к уроку Деформация. Сила Упругости

района Санкт-Петербурга имени Г.В.Старовойтовой
Башекиной Еленой Юрьевной

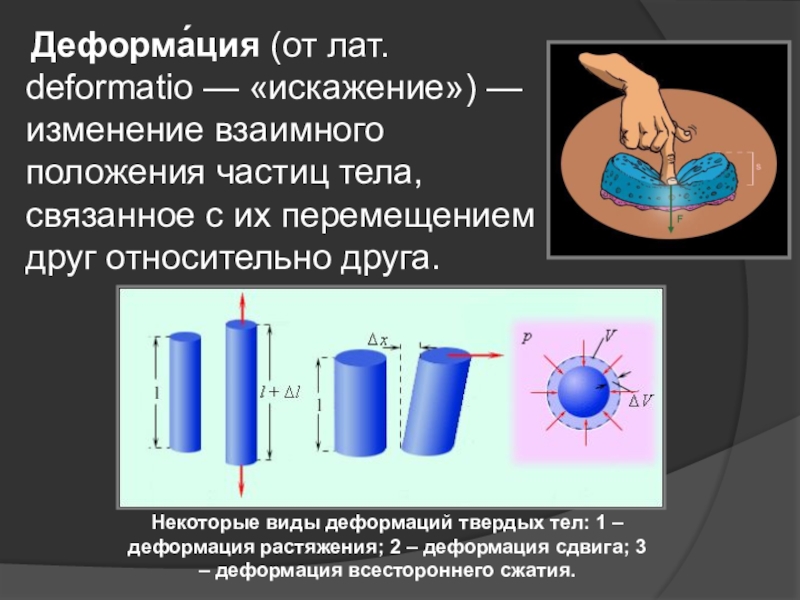

положения частиц тела, связанное с их перемещением друг относительно друга.

Некоторые виды деформаций твердых тел: 1 – деформация растяжения; 2 – деформация сдвига; 3 – деформация всестороннего сжатия.

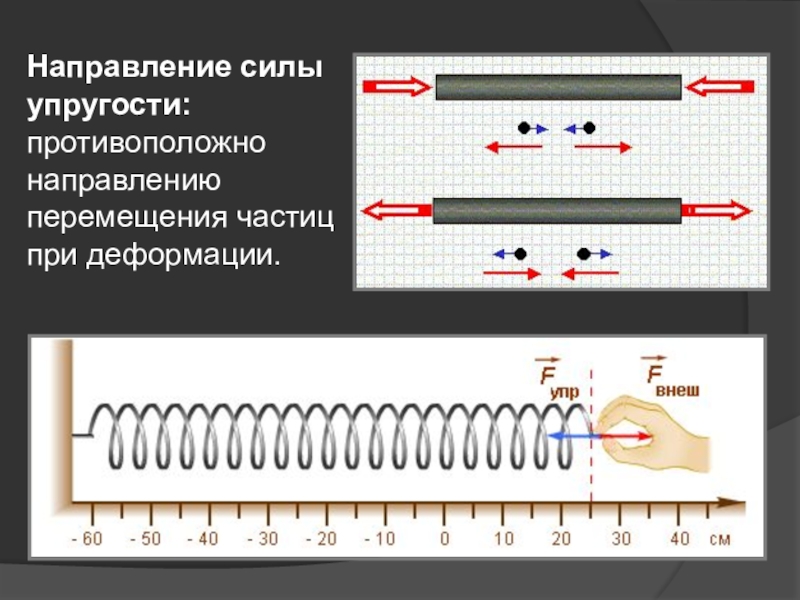

направленная противоположно направлению смещения частиц при деформации.

Сила упругости направлена противоположно смещению.

называется силой реакции опоры и направлена перпендикулярно поверхности соприкосновения тел.

форму твёрдого тела, при изменении объёма жидкости, а также при сжатии газа.

Деформация тела возникает лишь в том случае, когда различные части тела совершают различные перемещения.

деформации проста. Она была открыта экспериментально английским физиком Робертом Гуком (1635 – 1703), современником Ньютона.

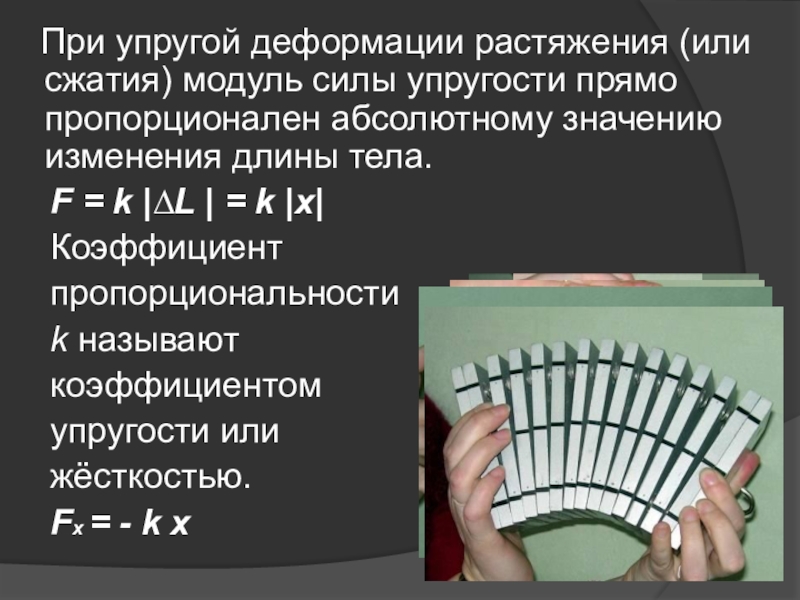

прямо пропорционален абсолютному значению изменения длины тела.
F = k |∆L | = k |x|
Коэффициент
пропорциональности
k называют
коэффициентом
упругости или
жёсткостью.

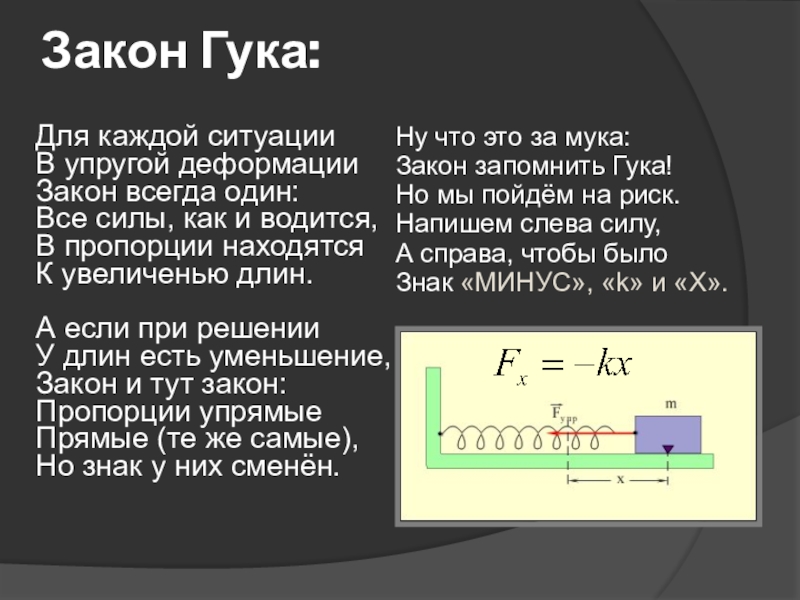

Fx = - k x

водится,
В пропорции находятся
К увеличенью длин.

А если при решении
У длин есть уменьшение,
Закон и тут закон:
Пропорции упрямые
Прямые (те же самые),
Но знак у них сменён.

Ну что это за мука:
Закон запомнить Гука!
Но мы пойдём на риск.
Напишем слева силу,
А справа, чтобы было
Знак «МИНУС», «k» и «Х».

∆L = x

Зависимость проекции силы упругости Fx от x.

больших деформациях изменение длины перестаёт быть прямо пропорциональным приложенной силе, а при очень больших деформациях тело разрушается.
