Презентация, доклад к урокам по теме Электрические явления (8 класс)
Содержание
- 1. Презентация к урокам по теме Электрические явления (8 класс)
- 2. ЭЛЕКТРОСТАТИКАПроверим знания

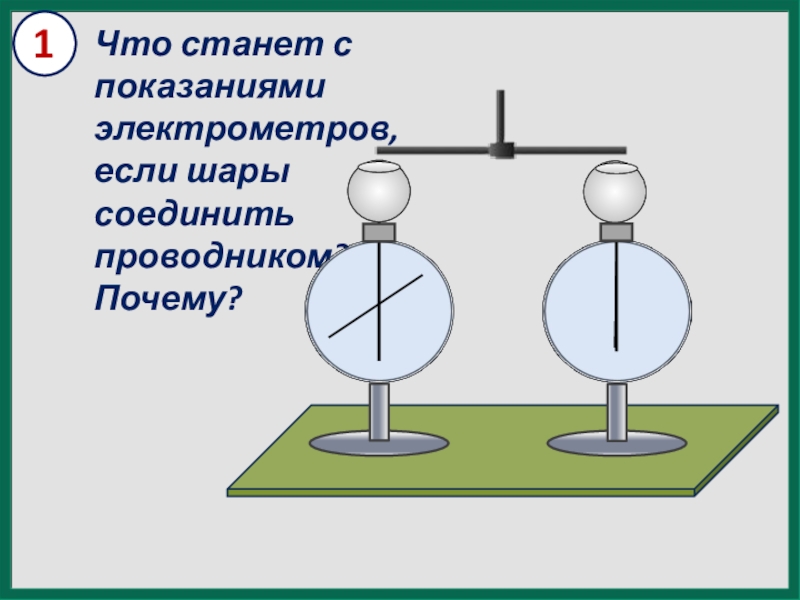

- 3. тЧто станет с показаниями электрометров, если шары соединить проводником? Почему? 1
- 4. Оба шара заряжены одинаковыми по модулю и
- 5. Одинаковые заряженные электроскопы соединены стержнем. Из какого материала может быть сделан этот стержень? 3
- 6. К незаряженному электроскопу поднесли положительно заряженную палочку.
- 7. тК одному из незаряженных электрометров, соединенных проводником, поднесли положительно заряженную палочку. Как распределится заряд на электрометрах?125
- 8. Постоянный электрический ток
- 9. Электрический ток – это упорядоченное движение
- 10. Условия существования постоянного электрического тока: Наличие свободных заряженных частицНеобходимо, чтобы проводник был подключен к источнику тока
- 11. Источники токаИсточник тока - это устройство, в
- 12. Механический источник тока- механическая энергия преобразуется в электрическую энергиюэлектрофорная машина
- 13. Тепловой источник тока- внутренняя энергия преобразуется в электрическую энергиюПрименяются в термодатчиках и на геотермальных электростанциях.
- 14. Световой источник тока - энергия света преобразуется
- 15. Химический источник тока - в результате химических реакций внутренняя энергия преобразуется в электрическую
- 16. Электрический ток в металлахНосители свободных зарядов в
- 17. Электрический ток в электролитахХлорид меди CuCl2 диссоциирует
- 18. Тепловое действие электрического токаТепловое действие тока проявляется
- 19. Применение теплового действия электрического тока
- 20. Химическое действие электрического тока при прохождении электрического
- 21. тПрименение химического действия электрического токаГальванопластика Гальваностегия Рафинирование металлов
- 22. Магнитное действие электрического токапроводник с током приобретает
- 23. Применение магнитного действия электрического тока
- 24. Сила тока
- 25. Амперметр – прибор для измерения силы тока

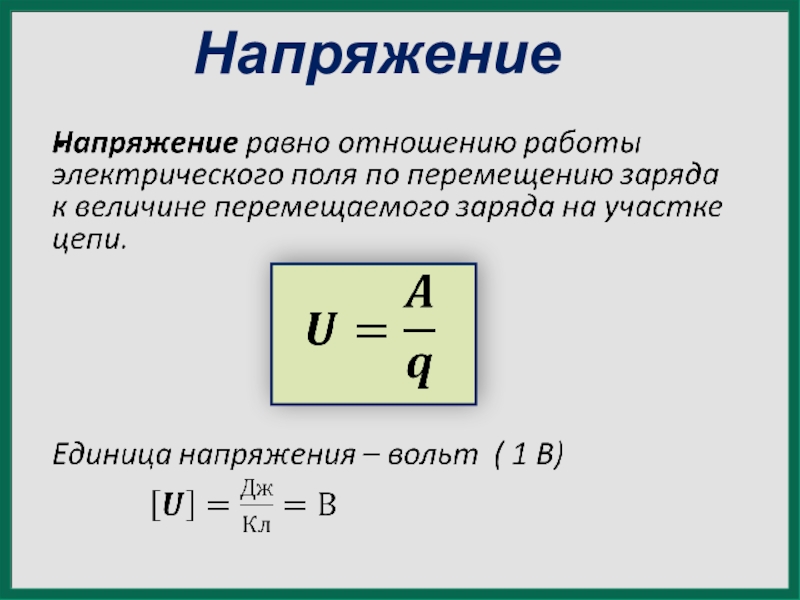

- 26. Напряжение
- 27. Вольтметр – прибор для измерения напряженияВключается в
- 28. Наиболее простой вид имеет вольтамперная характеристика металлического
- 29. Закон Ома для участка цепи00,10,30,5 246810
- 30. Закон Ома для участка цепиСила тока в

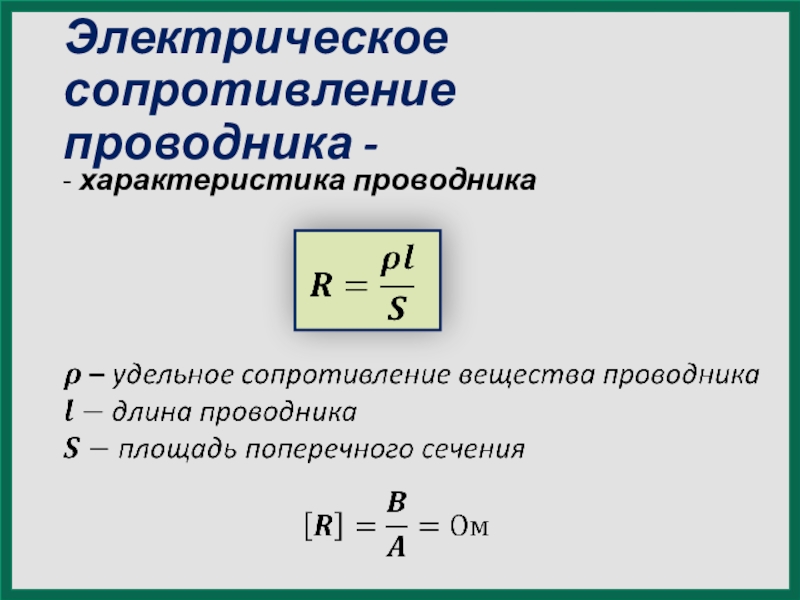

- 31. Электрическое сопротивление проводника -- характеристика проводника

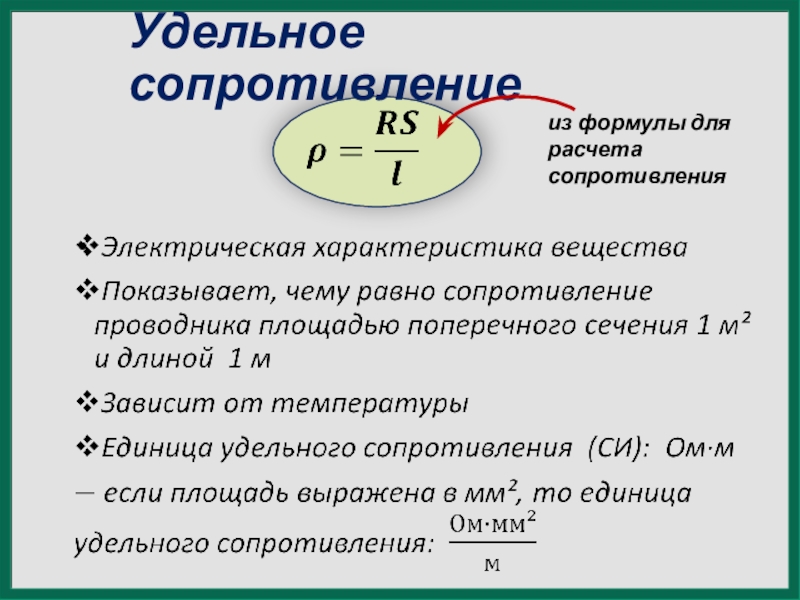

- 32. Удельное сопротивлениеиз формулы для расчета сопротивления
- 33. Реостат1 – керамическая труба2 – провод3 –
- 34. РеостатыРазличные типы реостатов
- 35. РеостатыУсловное обозначение реостата на электрической схемеПример включения реостата в электрическую цепь
- 36. РЕШЕНИЕ ЗАДАЧ
- 37. # Задача 1Исследуя зависимость силы тока от
- 38. # Задача 2Вычислите силу тока в резисторе. Начертите принципиальную схему этой цепи.
- 39. Определите напряжение на резисторе.Начертите принципиальную схему этой цепи.# Задача 3

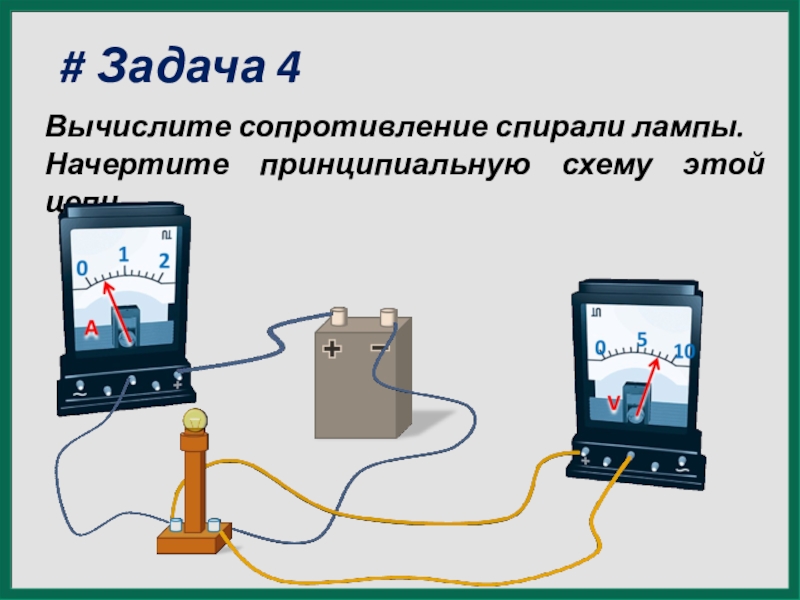

- 40. # Задача 4Вычислите сопротивление спирали лампы. Начертите принципиальную схему этой цепи.

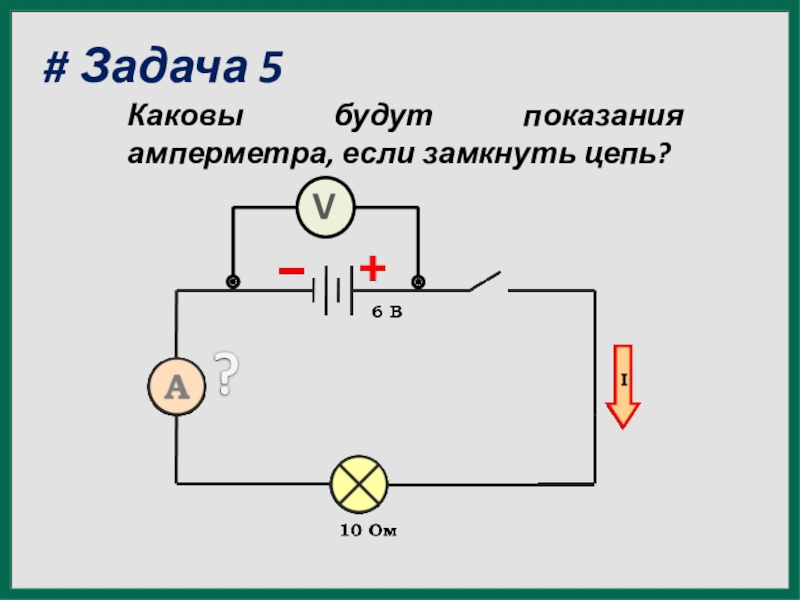

- 41. # Задача 5Каковы будут показания амперметра, если замкнуть цепь? V
- 42. # Задача 6В эту цепь включены одинаковые
- 43. # Задача 7В установке использованы две одинаковые
- 44. # Задача 8Что будет с показаниями приборов, если стрелку реостата двигать вниз?
- 45. # Задача 9Вычислите полное сопротивление спирали реостата,
ЭЛЕКТРОСТАТИКАПроверим знания
Слайд 4Оба шара заряжены одинаковыми по модулю и противоположными по знаку зарядами
. Что станет с показаниями электрометров, если шары соединить проводником? Почему?
2

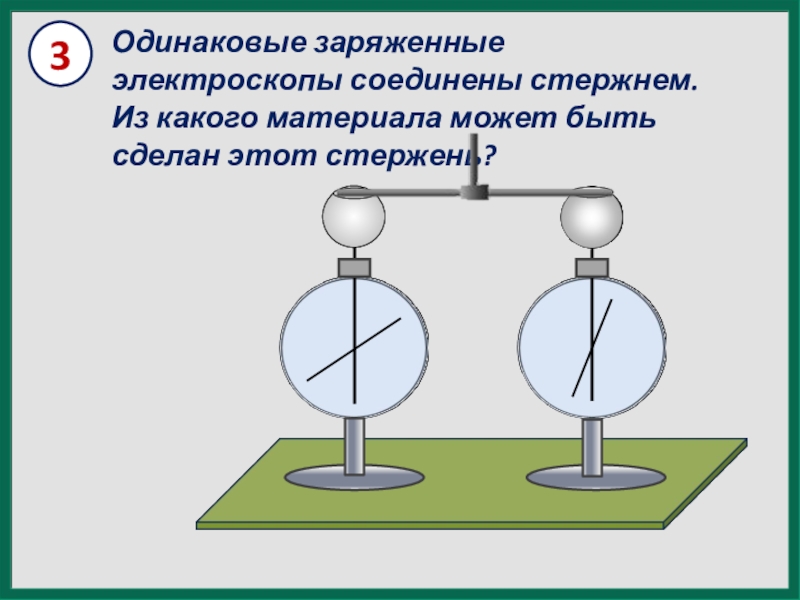

Слайд 5Одинаковые заряженные электроскопы соединены стержнем. Из какого материала может быть
сделан этот стержень?
3
Слайд 6К незаряженному электроскопу поднесли положительно заряженную палочку. Какой заряд приобретет шар
и стрелка электрометра?
4
+ + + + + + + +
Слайд 7т
К одному из незаряженных электрометров, соединенных проводником, поднесли положительно заряженную палочку.
Как распределится заряд на электрометрах?
1
2
5
Слайд 9Электрический ток –
это упорядоченное движение заряженных частиц
За направление электрического тока
принимают направление движения положительно заряженных частиц.
+
+
+
+
+
+
+
+
+
+
+
-
-
-
-
-
-
-
-
-
-
Направление тока
Направление тока

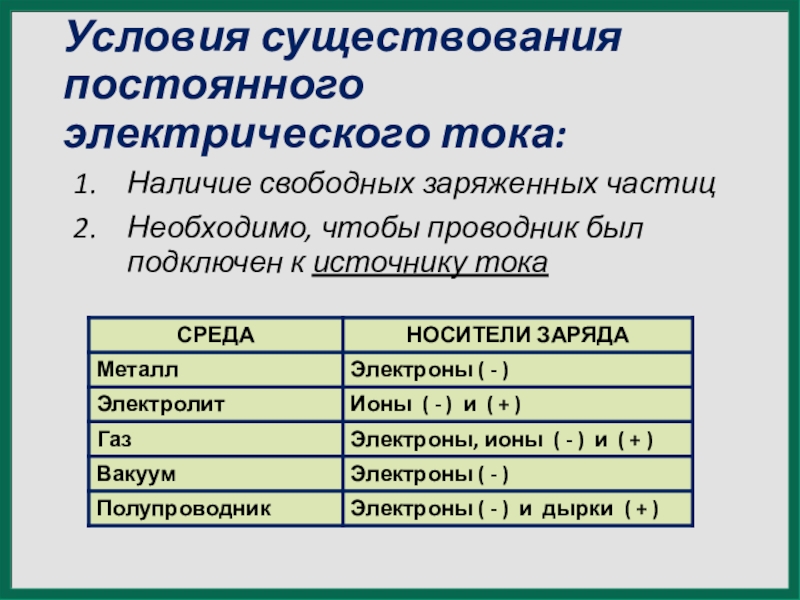

Слайд 10Условия существования постоянного электрического тока:
Наличие свободных заряженных частиц
Необходимо, чтобы проводник был
подключен к источнику тока

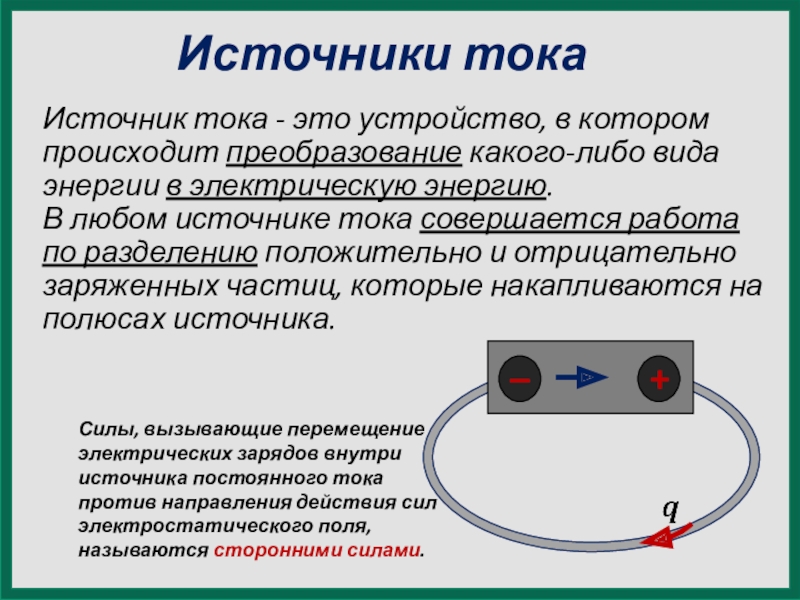

Слайд 11Источники тока
Источник тока - это устройство, в котором происходит преобразование какого-либо
вида энергии в электрическую энергию.
В любом источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц, которые накапливаются на полюсах источника.
Силы, вызывающие перемещение электрических зарядов внутри источника постоянного тока против направления действия сил электростатического поля, называются сторонними силами.
+
_

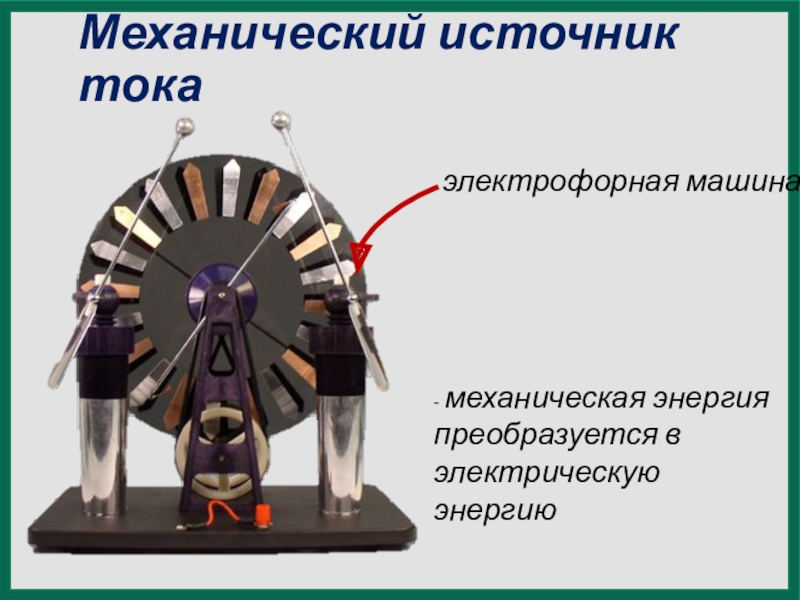

Слайд 12Механический источник тока
- механическая энергия преобразуется в электрическую энергию
электрофорная машина

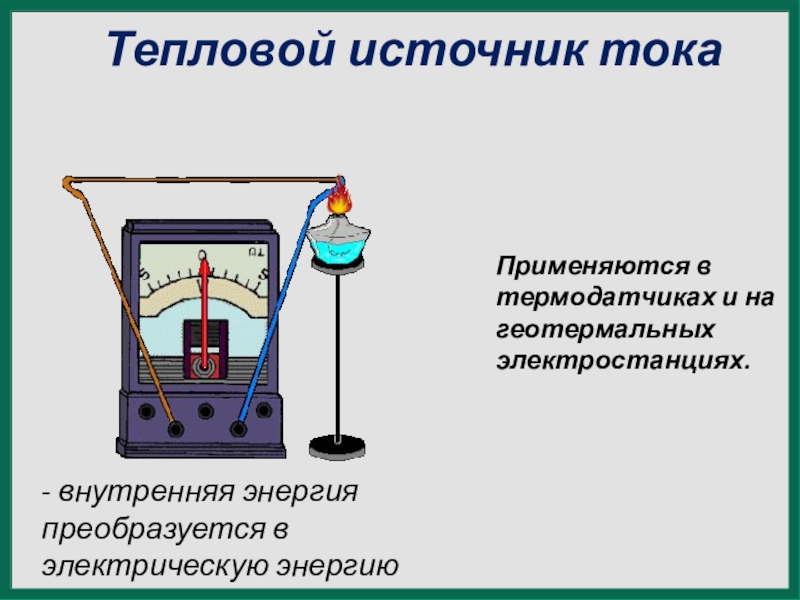

Слайд 13Тепловой источник тока
- внутренняя энергия преобразуется в электрическую энергию
Применяются в термодатчиках
и на геотермальных электростанциях.
Слайд 14Световой источник тока
- энергия света преобразуется в электрическую энергию
Например, фотоэлемент
- при освещении некоторых полупроводников световая энергия превращается в электрическую.
Из фотоэлементов составлены солнечные батареи. Применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.
Из фотоэлементов составлены солнечные батареи. Применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.

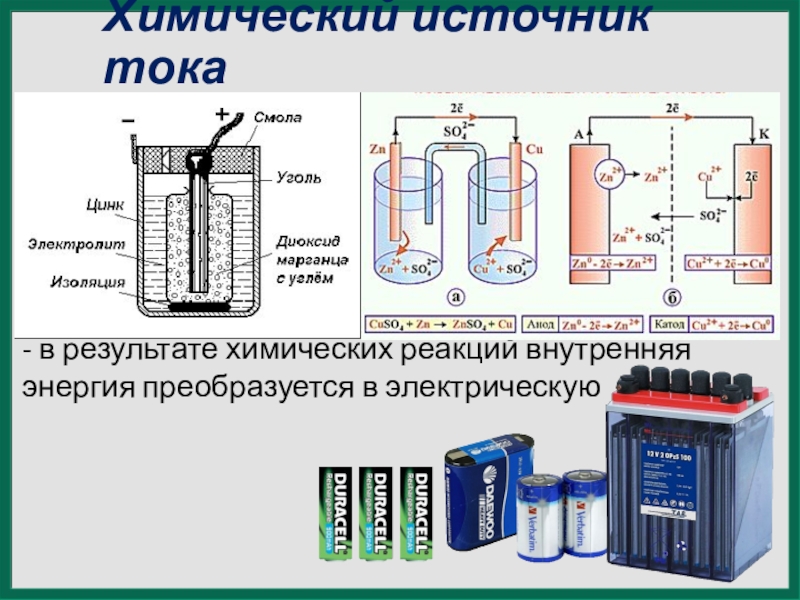

Слайд 15Химический источник тока
- в результате химических реакций внутренняя энергия преобразуется
в электрическую

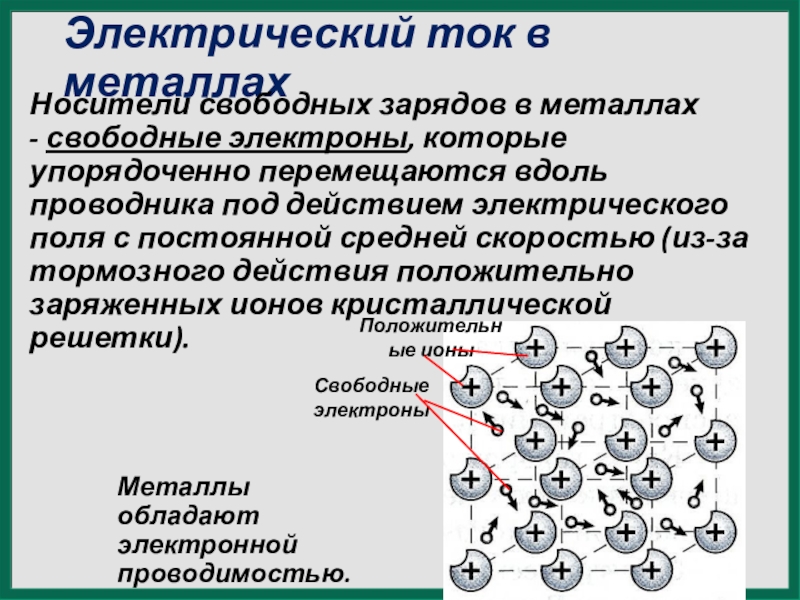

Слайд 16Электрический ток в металлах
Носители свободных зарядов в металлах
- свободные электроны, которые
упорядоченно перемещаются вдоль проводника под действием электрического поля с постоянной средней скоростью (из-за тормозного действия положительно заряженных ионов кристаллической решетки).
Металлы обладают электронной проводимостью.
Положительные ионы
Свободные электроны
Слайд 17Электрический ток в электролитах
Хлорид меди CuCl2 диссоциирует в водном растворе на
ионы меди и хлора:
Достигнув катода, ионы меди нейтрализуются избыточными электронами катода и превращаются в нейтральные атомы, оседающие на катоде.
Ионы хлора, достигнув анода, отдают по одному электрону.
Нейтральные атомы хлора соединяются попарно и образуют молекулы хлора Cl2

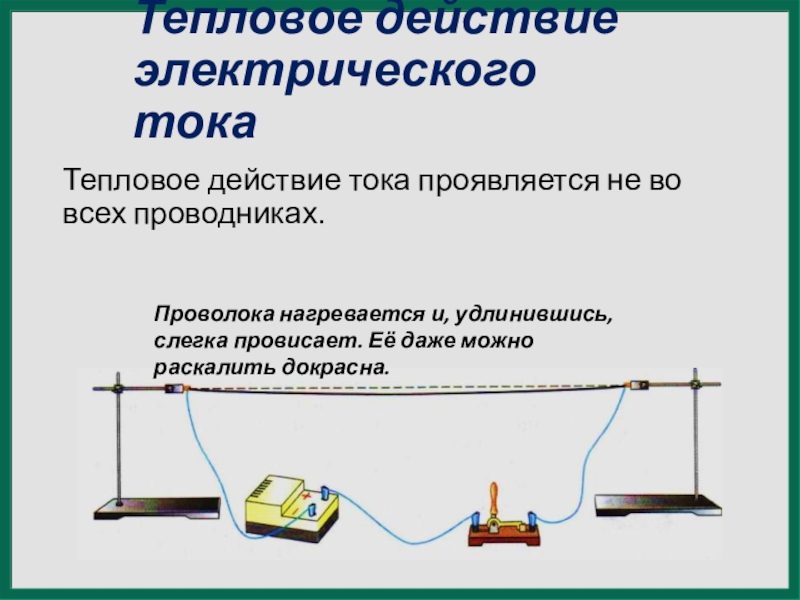

Слайд 18Тепловое действие электрического тока
Тепловое действие тока проявляется не во всех проводниках.
Проволока
нагревается и, удлинившись, слегка провисает. Её даже можно раскалить докрасна.

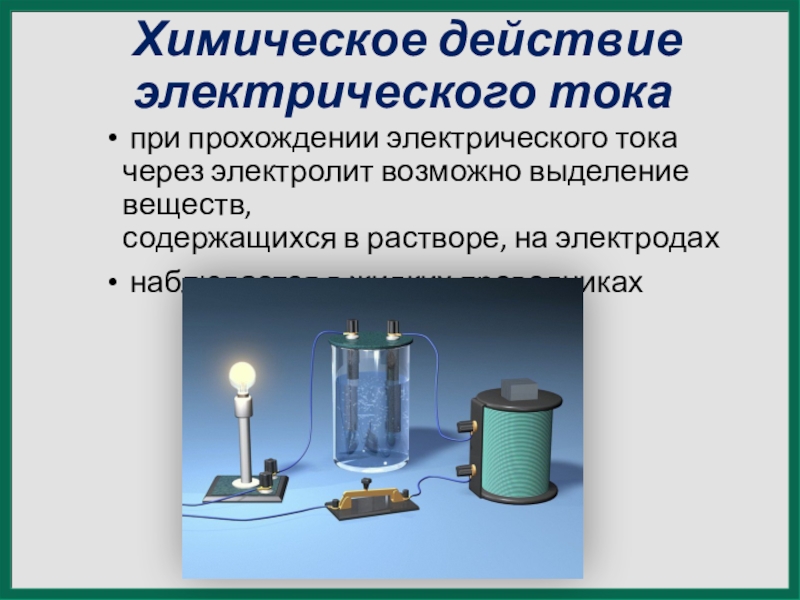

Слайд 20Химическое действие электрического тока
при прохождении электрического тока через электролит возможно
выделение веществ,
содержащихся в растворе, на электродах
наблюдается в жидких проводниках
наблюдается в жидких проводниках
Слайд 21т

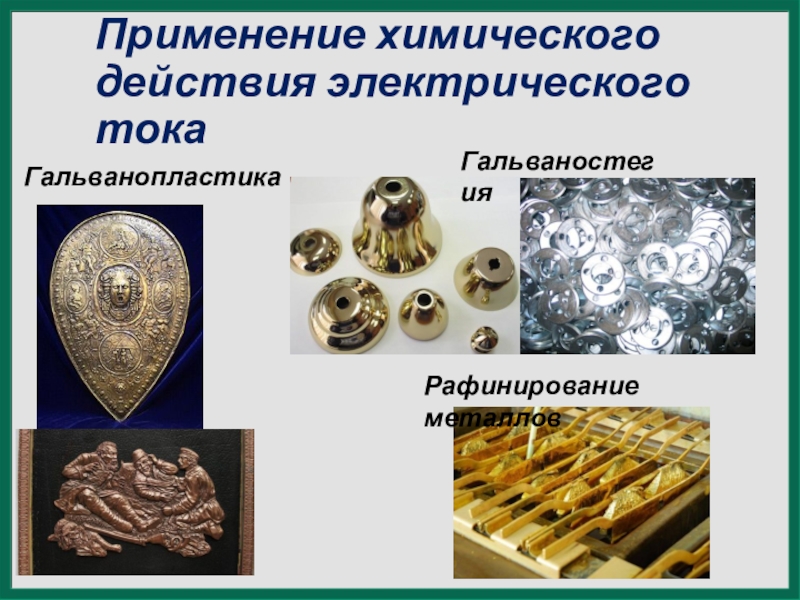

Применение химического действия электрического тока
Гальванопластика
Гальваностегия
Рафинирование металлов
Слайд 22Магнитное действие электрического тока
проводник с током приобретает магнитные свойства
наблюдается при наличии
электрического тока в любых проводниках (твердых, жидких, газообразных)

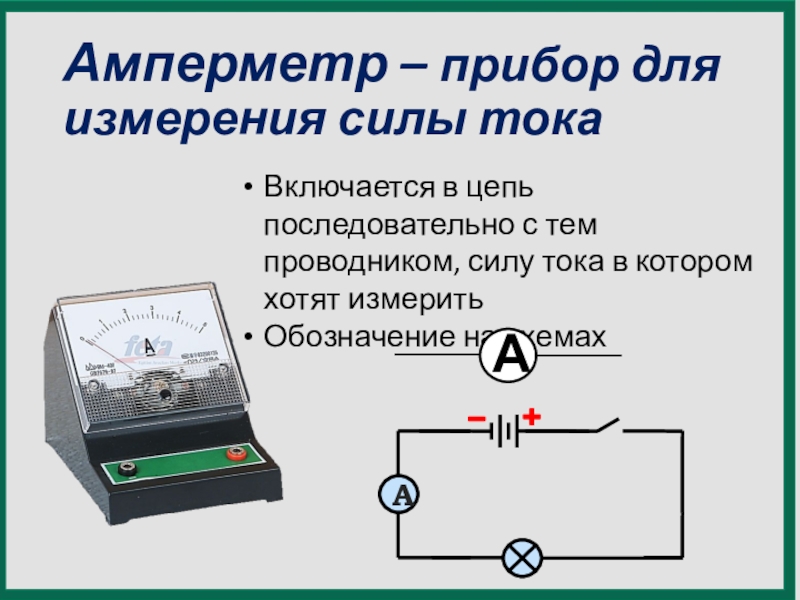

Слайд 25Амперметр – прибор для измерения силы тока
Включается в цепь последовательно
с тем проводником, силу тока в котором хотят измерить
Обозначение на схемах
Обозначение на схемах
А

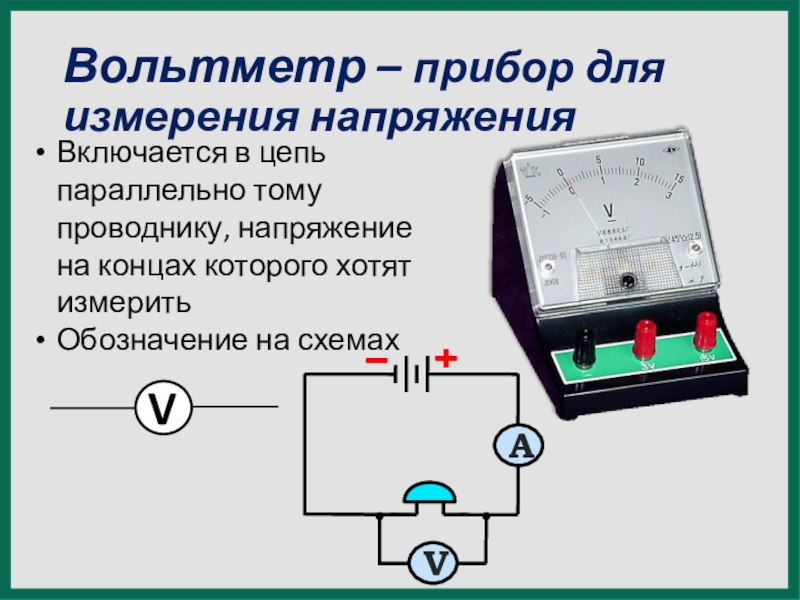

Слайд 27Вольтметр – прибор для измерения напряжения
Включается в цепь параллельно тому проводнику,
напряжение на концах которого хотят измерить
Обозначение на схемах
Обозначение на схемах
V
•
•
Слайд 28Наиболее простой вид имеет вольтамперная характеристика металлического проводника.
Зависимость силы тока
от напряжения для данного проводника – вольт-амперная характеристика проводника
0
Слайд 30Закон Ома для участка цепи
Сила тока в участке цепи прямо пропорциональна
напряжению на концах проводника и обратно пропорциональна его сопротивлению.
0
1 проводник
2 проводник

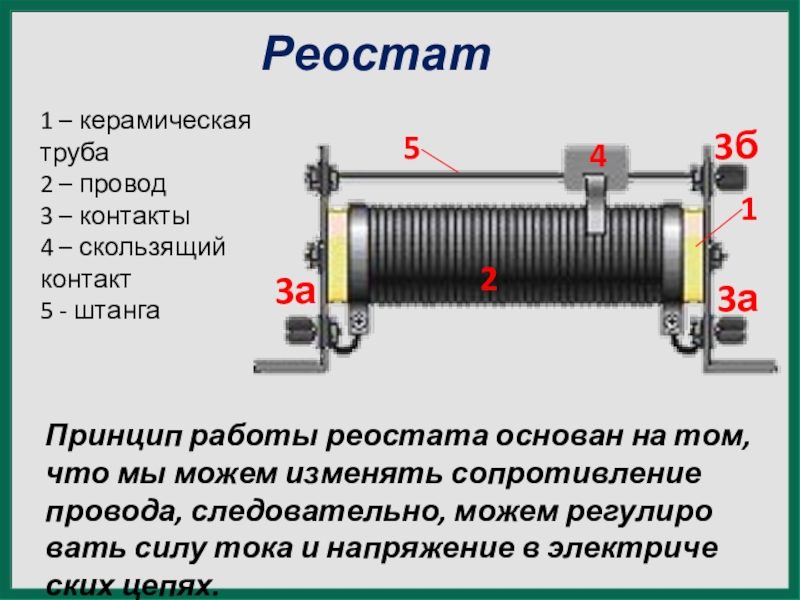

Слайд 33Реостат
1 – керамическая труба
2 – провод
3 – контакты
4 – скользящий контакт
5
- штанга
3а
3а
3б
4
2
1
5
Принцип работы реостата основан на том, что мы можем изменять сопротивление провода, следовательно, можем регулировать силу тока и напряжение в электрических цепях.

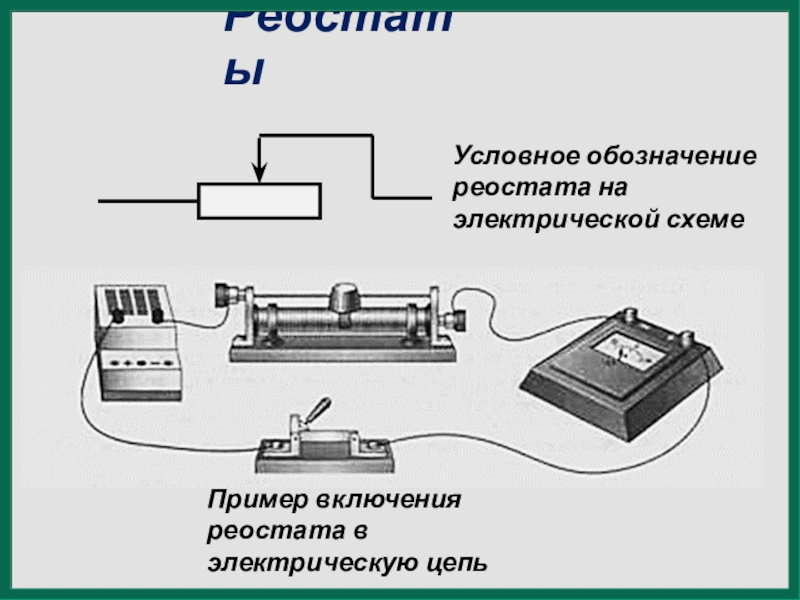

Слайд 35Реостаты
Условное обозначение реостата на электрической схеме
Пример включения реостата в электрическую цепь
Слайд 37# Задача 1
Исследуя зависимость силы тока от напряжения на резисторе при
его постоянном сопротивлении, получены результаты, представленные в таблице.
Чему равно удельное сопротивление металла, из которого изготовлен резистор, если длина провода 10 м, а площадь поперечного сечения 2 мм²?
Чему равно удельное сопротивление металла, из которого изготовлен резистор, если длина провода 10 м, а площадь поперечного сечения 2 мм²?
Слайд 42# Задача 6
В эту цепь включены одинаковые резисторы. Определите сопротивление одного
резистора, общее сопротивление резисторов, силу тока в каждом резисторе, общее падение напряжения и напряжение на каждом резисторе. Начертите принципиальную схему этой цепи.
Слайд 43# Задача 7
В установке использованы две одинаковые лампы.
Вычислите сопротивление одной
лампы.
Начертите принципиальную схему этой цепи.
Начертите принципиальную схему этой цепи.
0
1
2
0
5
10
A
V

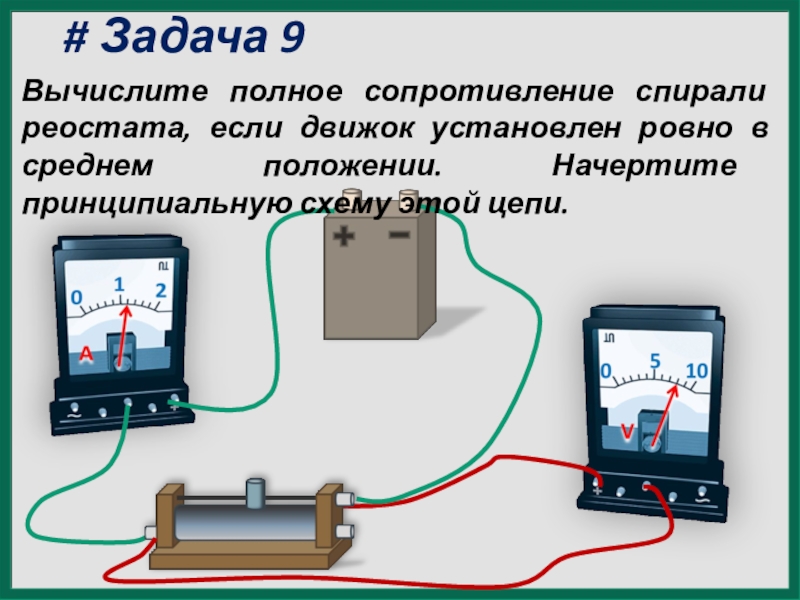

Слайд 45# Задача 9
Вычислите полное сопротивление спирали реостата, если движок установлен ровно
в среднем положении. Начертите принципиальную схему этой цепи.
