Слайд 1

Автор: Шилова Т.И.




Тема:
Интерференция и дифракция

Автор: Шилова Т.И.Тема: Интерференция и дифракция

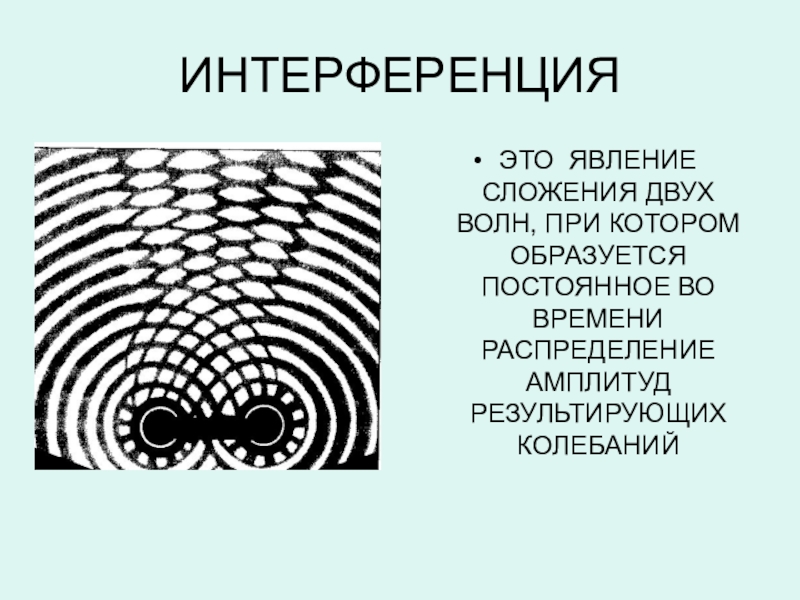

Слайд 2ИНТЕРФЕРЕНЦИЯ

ЭТО ЯВЛЕНИЕ СЛОЖЕНИЯ ДВУХ ВОЛН, ПРИ КОТОРОМ ОБРАЗУЕТСЯ ПОСТОЯННОЕ ВО

ВРЕМЕНИ РАСПРЕДЕЛЕНИЕ АМПЛИТУД РЕЗУЛЬТИРУЮЩИХ КОЛЕБАНИЙ
ИНТЕРФЕРЕНЦИЯ ЭТО ЯВЛЕНИЕ СЛОЖЕНИЯ ДВУХ ВОЛН, ПРИ КОТОРОМ ОБРАЗУЕТСЯ ПОСТОЯННОЕ ВО ВРЕМЕНИ РАСПРЕДЕЛЕНИЕ АМПЛИТУД РЕЗУЛЬТИРУЮЩИХ КОЛЕБАНИЙ

Слайд 3 ПРИ КАКОМ УСЛОВИИ НАБЛЮДАЕТСЯ МАКСИМУМ РЕЗУЛЬТИРУЮЩИХ КОЛЕБАНИЙ?




Δd = d2 - d1 = k λ, или
где k = ± 1; ± 2 ..

ПРИ КАКОМ УСЛОВИИ НАБЛЮДАЕТСЯ МАКСИМУМ РЕЗУЛЬТИРУЮЩИХ КОЛЕБАНИЙ?       Δd = d2

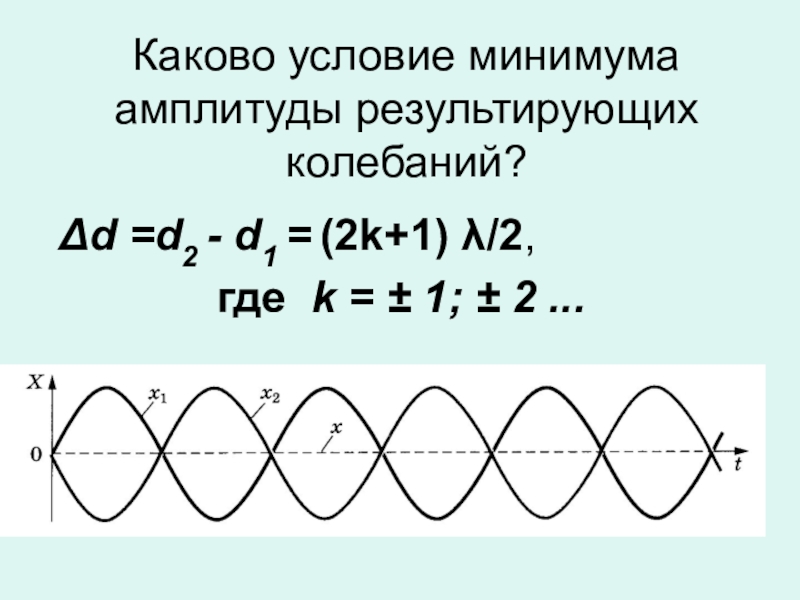

Слайд 4Каково условие минимума амплитуды результирующих колебаний?
Δd =d2 - d1 =

(2k+1) λ/2,
где k = ± 1; ± 2 ...



Каково условие минимума  амплитуды результирующих колебаний? Δd =d2 - d1 = (2k+1) λ/2, где k =

Слайд 5Какие волны дают устойчивую интерференционную картину?

Устойчивую интерференционную картину дают когерентные волны.
Когерентные волны-

это волны с одинаковой частотой и постоянной разностью фаз
Какие волны дают устойчивую интерференционную картину?Устойчивую интерференционную картину дают когерентные волны.Когерентные волны- это волны с одинаковой частотой

Слайд 6Почему возникают радужные пятна на поверхности воды?

Здесь возникают когерентные волны благодаря

отражению от верхнего и нижнего слоя тонкой прозрачной пленки
мазута
Почему возникают радужные пятна на поверхности воды?Здесь возникают когерентные волны благодаря отражению от верхнего и нижнего слоя

Слайд 7 Масляная пленка на поверхности воды, освещенная солнечным светом


Масляная пленка на поверхности воды, освещенная солнечным светом

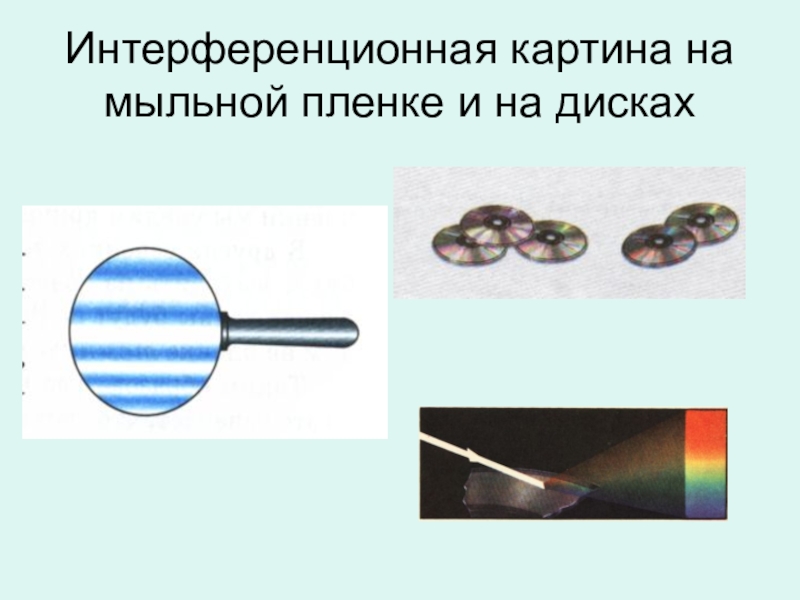

Слайд 8Интерференционная картина на мыльной пленке и на дисках


Интерференционная картина на мыльной пленке и на дисках

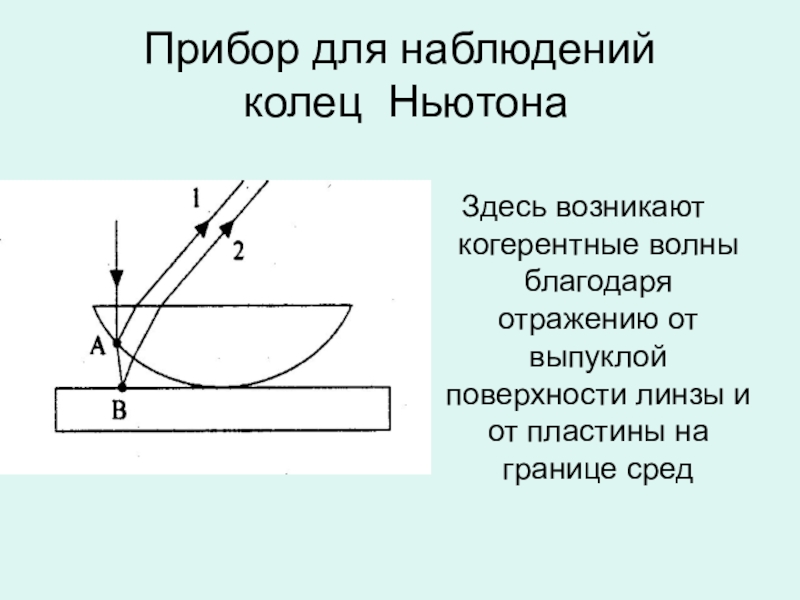

Слайд 9Прибор для наблюдений колец Ньютона


Здесь возникают когерентные волны благодаря отражению от

выпуклой поверхности линзы и от пластины на границе сред
Прибор для наблюдений  колец НьютонаЗдесь возникают когерентные волны благодаря отражению от выпуклой поверхности линзы и от

Слайд 10Кольца Ньютона

Кольца Ньютона

Слайд 11Дифракция

Это явление огибания волнами препятствия

Это отклонение от прямолинейности
распространения волн

Дифракция Это явление огибания волнами препятствияЭто отклонение от прямолинейностираспространения волн

Слайд 12Дифракция на воде



Волны огибают тростинку, а за камнем образуется тень.

Дифракция на водеВолны огибают тростинку, а за камнем образуется тень.

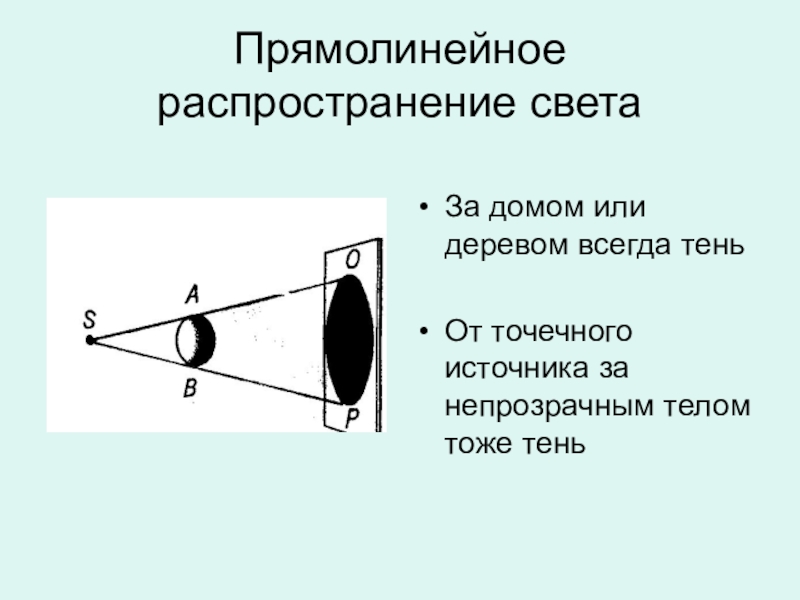

Слайд 13Прямолинейное распространение света


За домом или деревом всегда тень

От точечного источника за

непрозрачным телом тоже тень
Прямолинейное распространение светаЗа домом или деревом всегда теньОт точечного источника за непрозрачным телом тоже тень

Слайд 14Опыт Т. Юнга

В опыте Т. Юнга видим дифракцию, т. е.отклонение света

от прямолинейного распространения
Здесь две когерентные волны
Опыт Т. ЮнгаВ опыте Т. Юнга видим дифракцию, т. е.отклонение света от прямолинейного распространенияЗдесь две когерентные волны

Слайд 15Условия возникновения дифракции света
Размеры препятствий
должны быть сравнимы
с длиной световой
волны


или
Расстояние от
препятствия до
экрана должно быть
порядка сотен метров
или километров



Условия возникновения дифракции светаРазмеры препятствийдолжны быть сравнимы с длиной световой волны илиРасстояние от препятствия до экрана должно

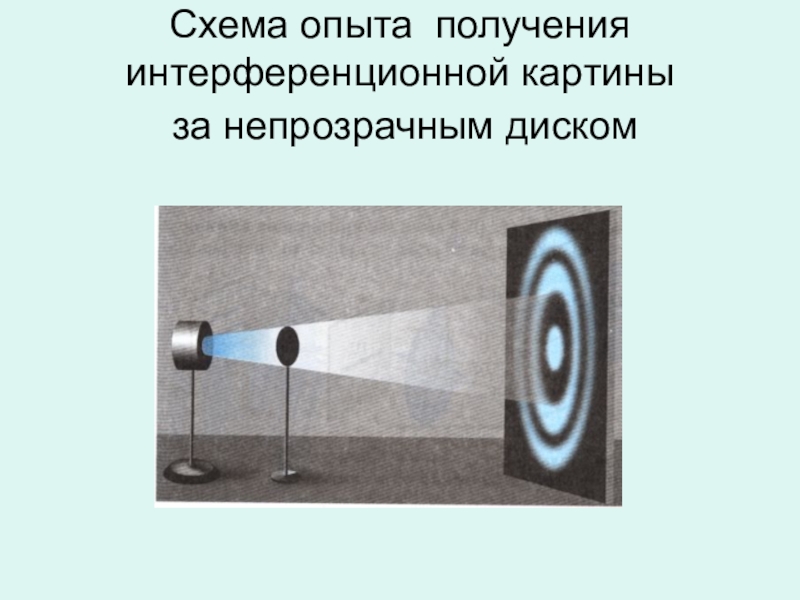

Слайд 16Схема опыта получения интерференционной картины за непрозрачным диском

Схема опыта получения интерференционной картины  за непрозрачным диском

Слайд 17Интерференционная картина от тонкой проволоки и диска


Интерференционная картина от тонкой проволоки и диска

Слайд 18Интерференционная картина от отверстия


Пуассон
(франц. ученый) предположил, что за
отверстием

должно быть темное пятно, и оно действительно там оказалось
Интерференционная картина  от отверстияПуассон (франц. ученый) предположил, что за  отверстием должно быть темное пятно, и

Слайд 19Дифракционная решетка

Это совокупность большого числа очень тонких темных промежутков, разделенных светлыми

На

школьной решетке на каждый мм приходится 100 штрихов
Дифракционная решеткаЭто совокупность большого числа очень тонких темных промежутков, разделенных светлымиНа школьной решетке на каждый мм приходится

Слайд 20Теория дифракционной решетки

У решетки есть период d = a+b
Разность хода

Δd = dsinα
Sinα=tgα =y/x
При этом
dsinα = 2k λ/2 – max
dsinα =(2k+1) λ/2 – min




Теория дифракционной решеткиУ решетки есть период d = a+bРазность хода    Δd = dsinαSinα=tgα =y/x

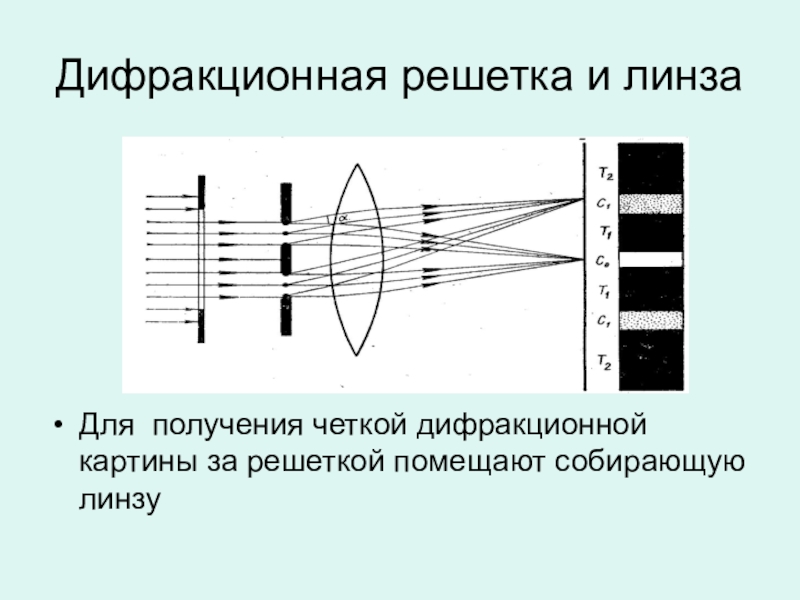

Слайд 21Дифракционная решетка и линза
Для получения четкой дифракционной картины за решеткой

помещают собирающую линзу
Дифракционная решетка и линза Для получения четкой дифракционной картины за решеткой помещают собирающую линзу

Слайд 22Дифракционная картина от белого света

В центре светлая белая полоса, а боковые

полосы – цветные, в которых чередование цветов от фиолетового к красному
Дифракционная картина от белого светаВ центре светлая белая полоса, а боковые полосы – цветные, в которых чередование

Слайд 23Дифракционная картина для белого света в цветном изображении


В центре светлая белая

полоса, а боковые полосы – цветные, в которых чередование цветов от фиолетового к красному

Дифракционная картина для белого света в цветном изображенииВ центре светлая белая полоса, а боковые полосы – цветные,

Слайд 24Дифракционная картина для красного и фиолетового света

В спектрах, полученных с помощью

дифракционной решетки, красные линии расположены дальше синих линий от центра дифракционной картины (от 0-максимума)
Дифракционная картина для красного и фиолетового светаВ спектрах, полученных с помощью дифракционной решетки, красные линии расположены дальше

Слайд 25Ответь на вопрос
1.Какое из приведенных ниже выражений определяет понятие дифракция?
А. Наложение

когерентных волн
Б. Разложение света в спектр при преломлении
В. Огибание волной препятствия
Ответь на вопрос1.Какое из приведенных ниже выражений определяет понятие дифракция?А. Наложение когерентных волн Б. Разложение света в

Слайд 26Ответь на вопрос
2. Какое из наблюдаемых явлений объясняется дифракцией?

А. Излучение света

лампой накаливания
Б. Радужная окраска компакт-дисков
В. Получение изображения на киноэкране
Ответь на вопрос2. Какое из наблюдаемых явлений объясняется дифракцией?А. Излучение света лампой накаливания Б. Радужная окраска компакт-дисковВ.

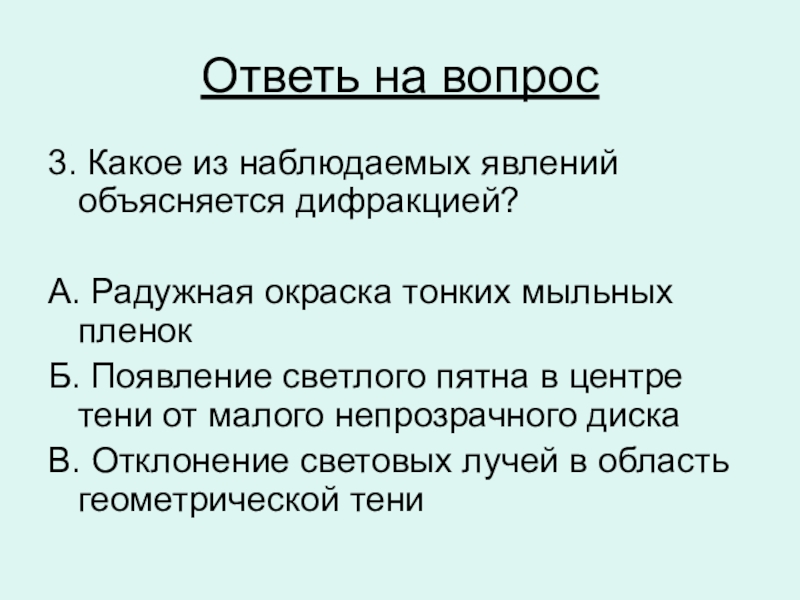

Слайд 27Ответь на вопрос
3. Какое из наблюдаемых явлений объясняется дифракцией?

А. Радужная окраска

тонких мыльных пленок
Б. Появление светлого пятна в центре тени от малого непрозрачного диска
В. Отклонение световых лучей в область геометрической тени
Ответь на вопрос3. Какое из наблюдаемых явлений объясняется дифракцией?А. Радужная окраска тонких мыльных пленок Б. Появление светлого

Слайд 28Ответь на вопрос
4. Какое условие является необходимым для наблюдения дифракционной картины?
А.Размеры

препятствия много больше длины волны
Б. Размеры препятствия сравнимы с длиной волны
В. Размеры препятствия много больше амплитуды волны
Ответь на вопрос4. Какое условие является необходимым для наблюдения дифракционной картины?А.Размеры препятствия много больше длины волны Б.

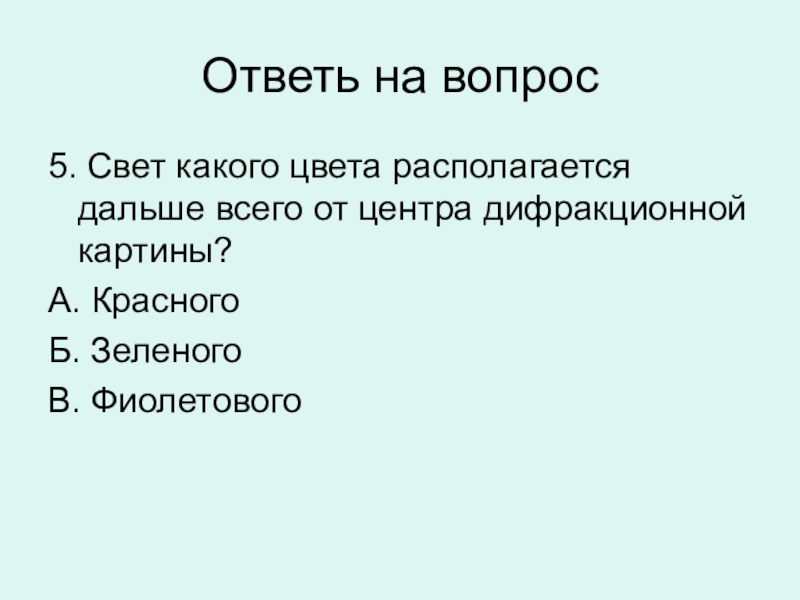

Слайд 29Ответь на вопрос
5. Свет какого цвета располагается дальше всего от центра

дифракционной картины?
А. Красного
Б. Зеленого
В. Фиолетового
Ответь на вопрос5. Свет какого цвета располагается дальше всего от центра дифракционной картины?А. Красного Б. ЗеленогоВ. Фиолетового

Слайд 30РЕШИТЕ ЗАДАЧУ
6. Дифракционная решетка имеет
50 штрихов на миллиметр.

Под каким углом виден максимум второго порядка для света с длиной волны 400 нм?

РЕШИТЕ ЗАДАЧУ6. Дифракционная решетка имеет  50 штрихов на миллиметр. Под каким углом виден максимум второго порядка

Слайд 31


Всем спасибо за работу!

Всем спасибо за работу!
