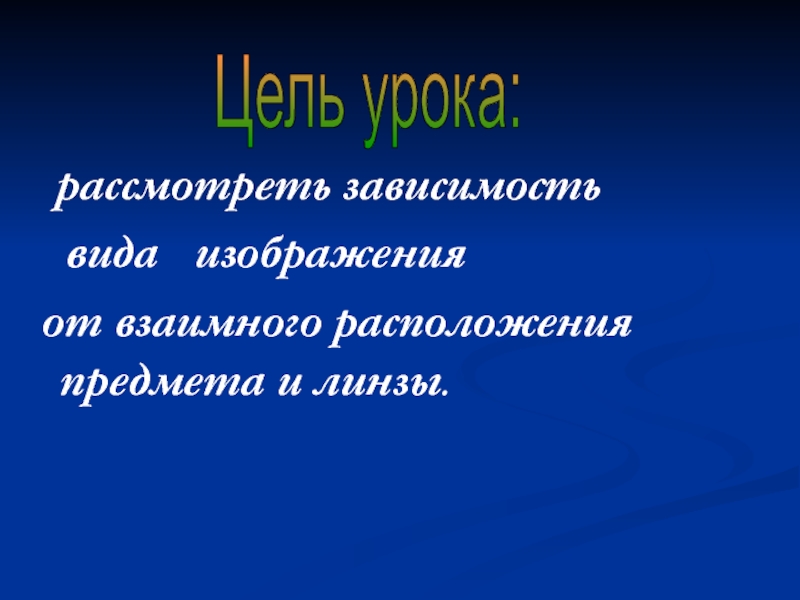

расположения предмета и линзы.

Цель урока:

сформулировать правила построения изображений в
линзах;
~ разобрать основные приемы построения изображения в
линзах
~ сформировать навыки построения изображения в линзах
~ сформировать практические умения для нахождения
изображений графическим методом
Развивающая – формирование умения находить ошибки и не допускать их при применении знаний на практике, а также логично объяснять новые явления, применять свои знания в нестандартных ситуациях.
Воспитательная – формировать познавательный интерес к предмету, и научное мировоззрение; воспитывать активность, умение концентрировать внимание, самостоятельность, аккуратность, умение формулировать собственное мнение и аргументировано отстаивать свою позицию.

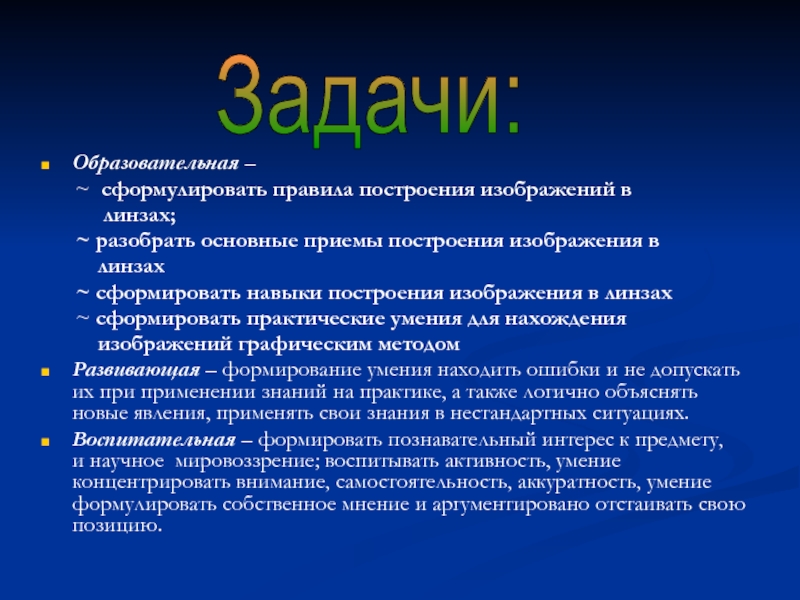

Задачи:

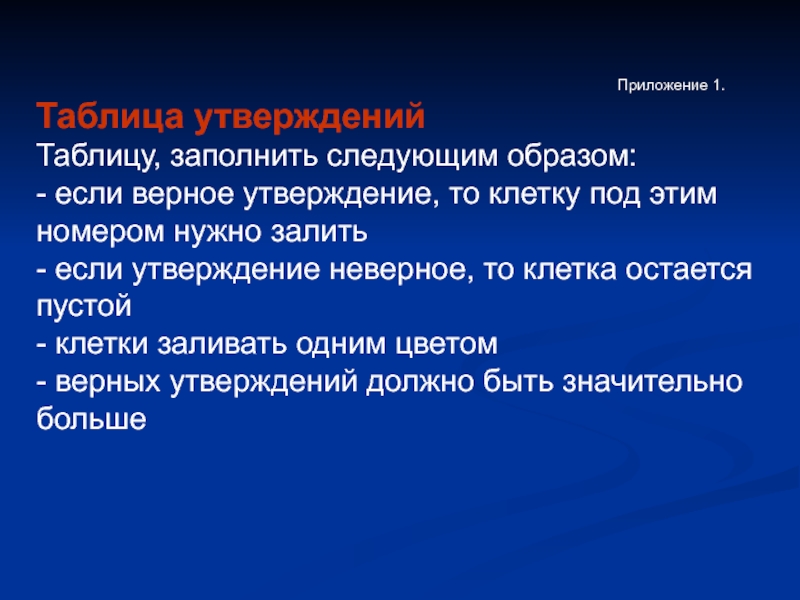

Приложение 1.
Таблица утверждений
Таблицу, заполнить следующим образом:
- если верное утверждение, то клетку под этим номером нужно залить
- если утверждение неверное, то клетка остается пустой
- клетки заливать одним цветом
- верных утверждений должно быть значительно больше

поверхностями

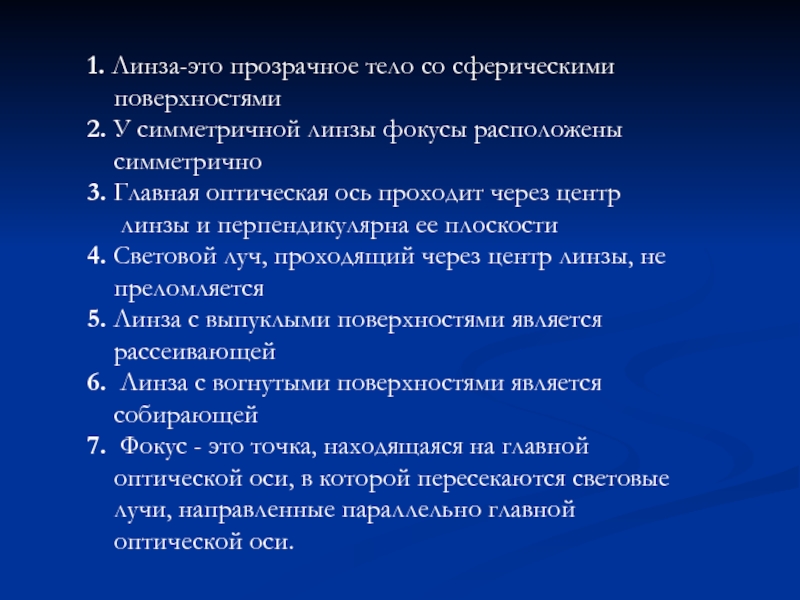

2. У симметричной линзы фокусы расположены
симметрично
3. Главная оптическая ось проходит через центр
линзы и перпендикулярна ее плоскости
4. Световой луч, проходящий через центр линзы, не
преломляется
5. Линза с выпуклыми поверхностями является
рассеивающей
6. Линза с вогнутыми поверхностями является
собирающей
7. Фокус - это точка, находящаяся на главной
оптической оси, в которой пересекаются световые
лучи, направленные параллельно главной
оптической оси.

одной точке,
называемой фокусом линзы
9. Фокусное расстояние- это расстояние от фокуса
до оптического центра линзы
10. Ход лучей в выпуклой и вогнутой линзах
одинаков
11.У всякой линзы фокусы действительные
12. Изображение называется мнимым, потому что
пересекаются не сами лучи, а их продолжение
13. У рассеивающей линзы фокусы мнимые, а у
собирающей фокусы действительные
14. Если средняя часть линзы толще, чем края, то
она собирающая
15. Линзы применяются в микроскопах,
фотоаппаратах, очках и других приборах

через фокус.

1).

2).

Луч, идущий через оптический центр, идёт не преломляясь.

3).

Луч, идущий через фокус после
преломления, пойдет параллельно
главной оптической ось

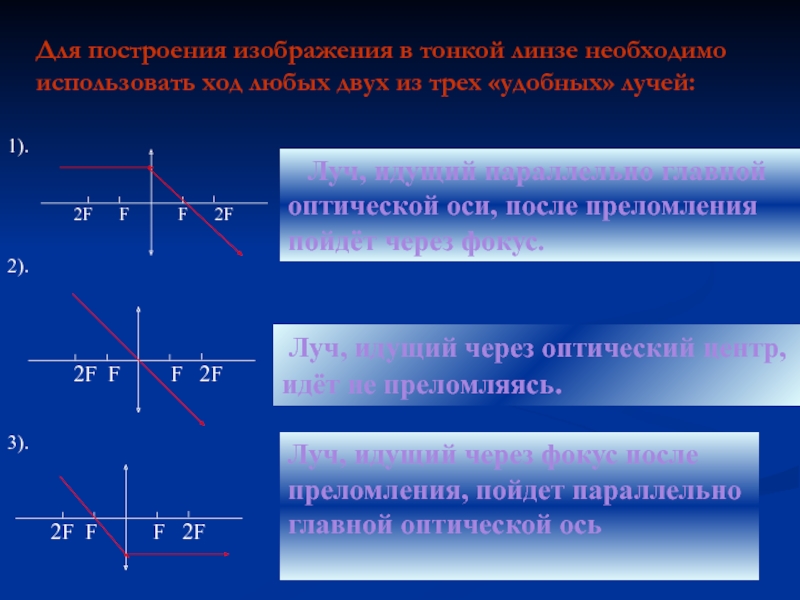

Для построения изображения в тонкой линзе необходимо использовать ход любых двух из трех «удобных» лучей:

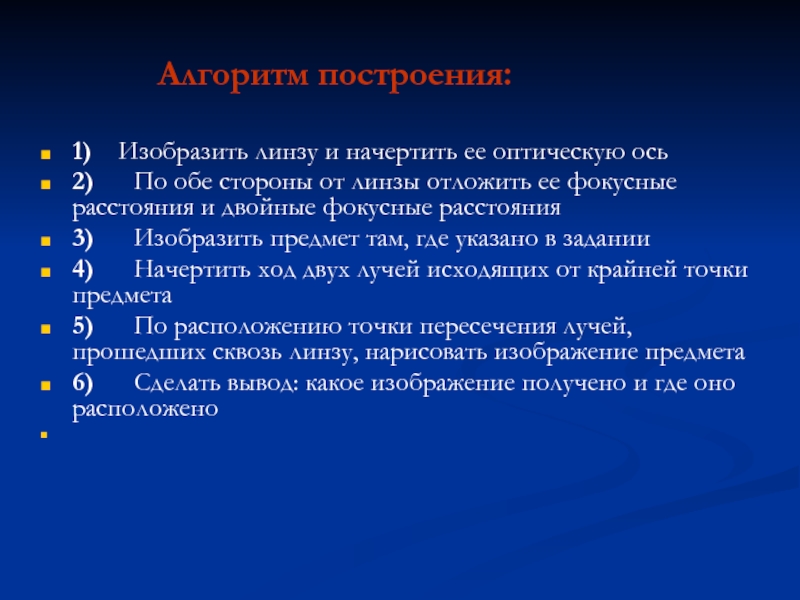

Изобразить линзу и начертить ее оптическую ось
2) По обе стороны от линзы отложить ее фокусные расстояния и двойные фокусные расстояния
3) Изобразить предмет там, где указано в задании
4) Начертить ход двух лучей исходящих от крайней точки предмета
5) По расположению точки пересечения лучей, прошедших сквозь линзу, нарисовать изображение предмета
6) Сделать вывод: какое изображение получено и где оно расположено

предмета АВ
- прямое
- увеличенное
-мнимое
используется в лупе часовщика

А1



В1

А

В

d

f

F 2F

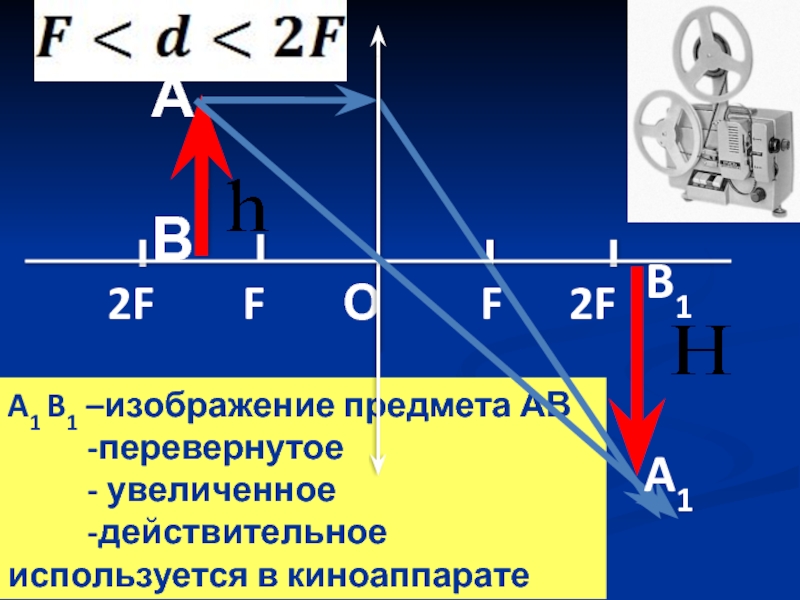

A1 B1 –изображение предмета АВ
-перевернутое
- увеличенное
-действительное
используется в киноаппарате

А

В

B1


A1
