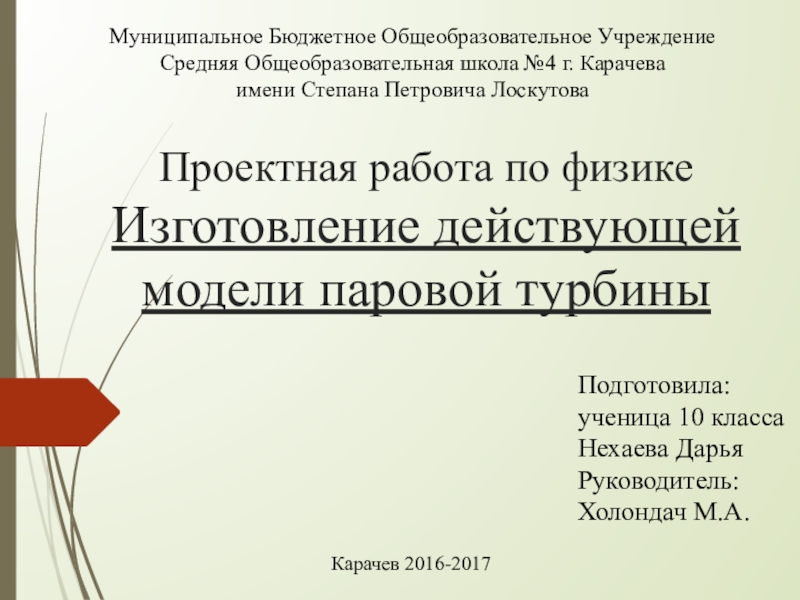

Презентация, доклад к проекту по физике Действующая модель паровой турбины

Средняя Общеобразовательная школа №4 г. Карачева имени Степана Петровича Лоскутова

Карачев 2016-2017

Подготовила:
ученица 10 класса
Нехаева Дарья
Руководитель:
Холондач М.А.

турбины, на основе которой можно изучить принцип работы и провести исследование ее основных характеристик.
Цель: изготовление действующей модели паровой турбины.
Объект исследования: паровые турбины.
Предмет исследования: раздел физики «Термодинамика».
Задачи:
1. узнать об истории создания первой паровой турбины и её развитии;
2. изучить принцип действия и применение.
Методы исследования:
1. Изготовление модели;
2. Эксперимент;
3. Анализ теоретической литературы.

работу.

парогенератора, в кинетическую энергию потока пара, который, воздействуя на рабочее колесо турбины, приводит его во вращение, отдавая при этом часть своей энергии.
Поступающий из парогенератора пар сначала проходит через сопло 1, где его потенциальная энергия преобразуется в кинетическую энергию потока, после чего с большой скоростью направляется на рабочие лопатки 2, расположенные на ободе диска 4 рабочего колеса, закрепленного на валу турбины.

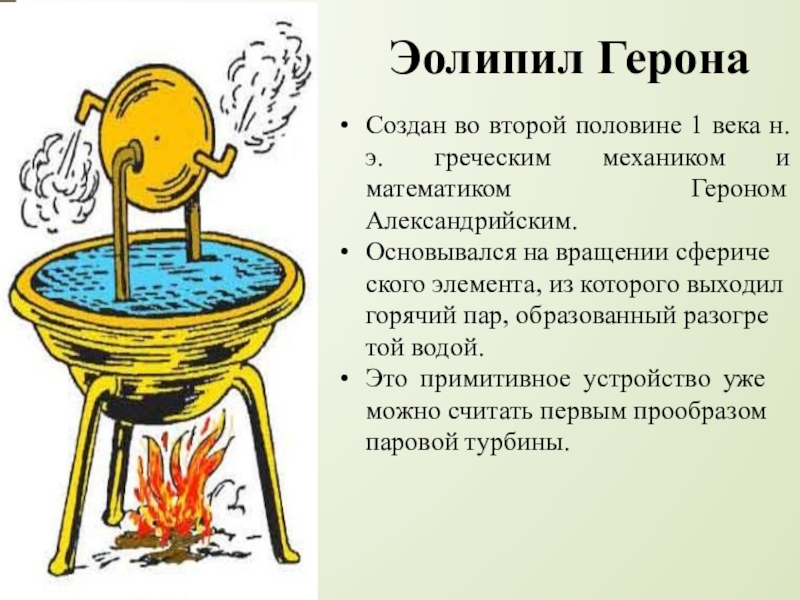

математиком Героном Александрийским.
Ос­но­вы­вал­ся на вра­ще­нии сфе­ри­че­ско­го эле­мен­та, из ко­то­ро­го вы­хо­дил го­ря­чий пар, об­ра­зо­ван­ный разо­гре­той водой.
Это при­ми­тив­ное устрой­ство уже можно счи­тать пер­вым про­об­ра­зом па­ро­вой тур­би­ны.

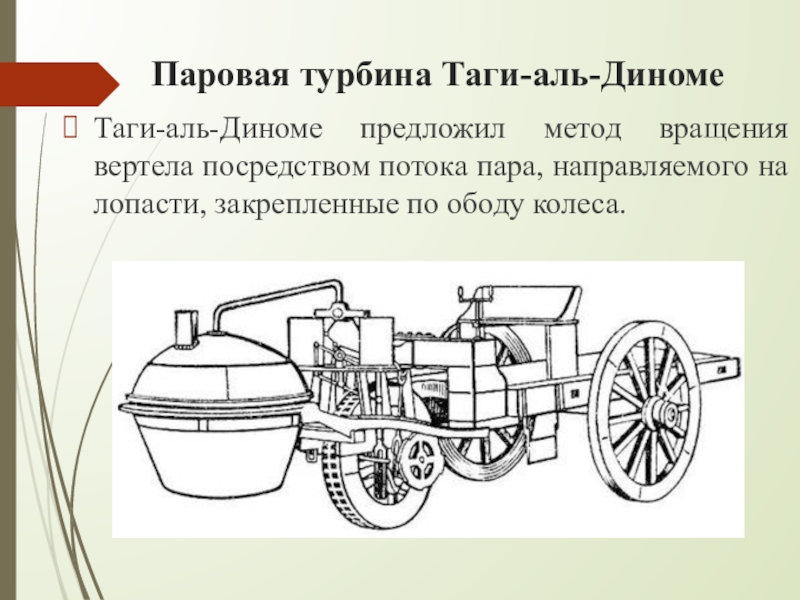

на лопасти, закрепленные по ободу колеса.

кинетическую и совершает работу.
Струя пара приводит в движение колесо с лопатками, напоминающее колесо водяной мельницы.

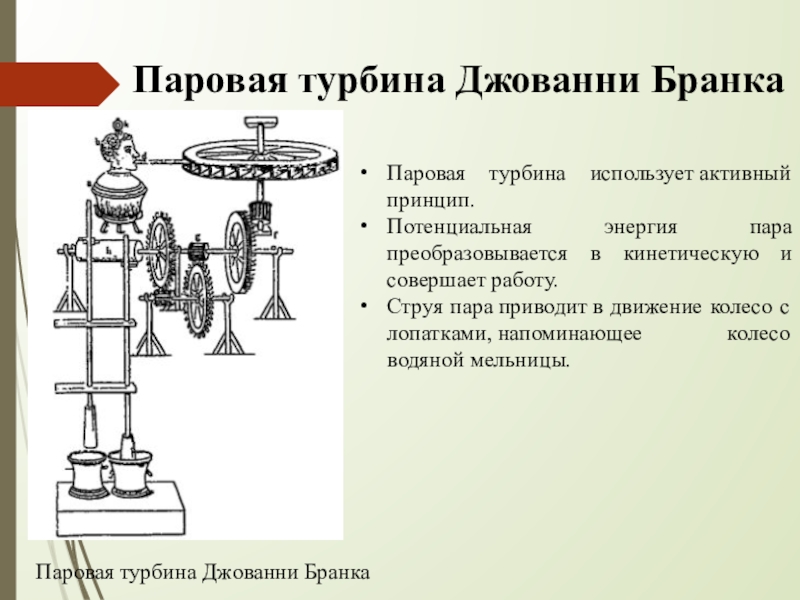

Паровая турбина Джованни Бранка

большую скорость пара, и вследствие этого скорость вращения ротора турбины также существенно увеличилась.
Полученную струю Лаваль направил на один ряд рабочих лопаток, насаженных на диск. Это была паровая турбина, работающая по активному принципу.

Паровая турбина Густава-де-Лаваля

многоступенчатую турбину.
Он сделал несколько изобретений, повысивших экономичность этого устройства (доработал конструкцию уплотнений, способы крепления лопаток в колесе, систему регулирования числа оборотов).
Применена на торпедном катере «Турбиния», таким образом развившем скорость в 35 узлов и ставшем наиболее быстрым судном того времени.

Паровая турбина Чарлза Парсонса

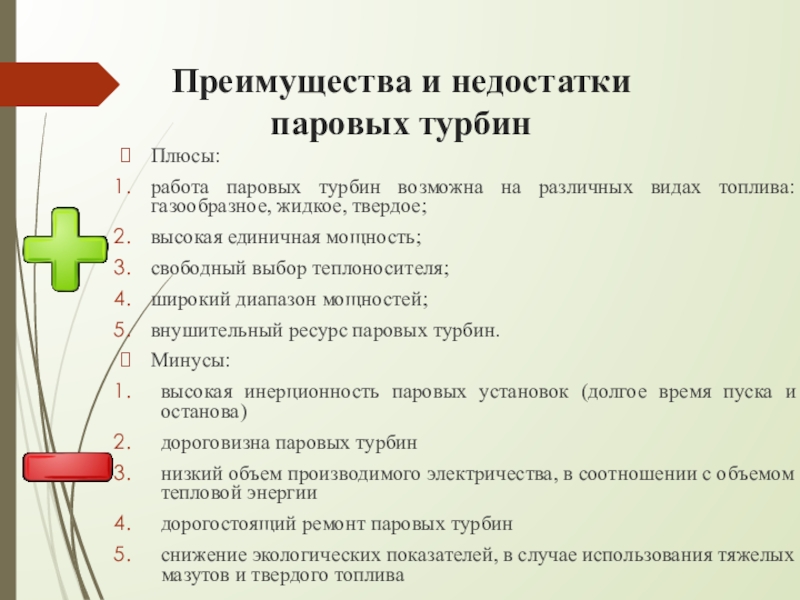

топлива: газообразное, жидкое, твердое;
высокая единичная мощность;
свободный выбор теплоносителя;
широкий диапазон мощностей;
внушительный ресурс паровых турбин.
Минусы:
высокая инерционность паровых установок (долгое время пуска и останова)
дороговизна паровых турбин
низкий объем производимого электричества, в соотношении с объемом тепловой энергии
дорогостоящий ремонт паровых турбин
снижение экологических показателей, в случае использования тяжелых мазутов и твердого топлива

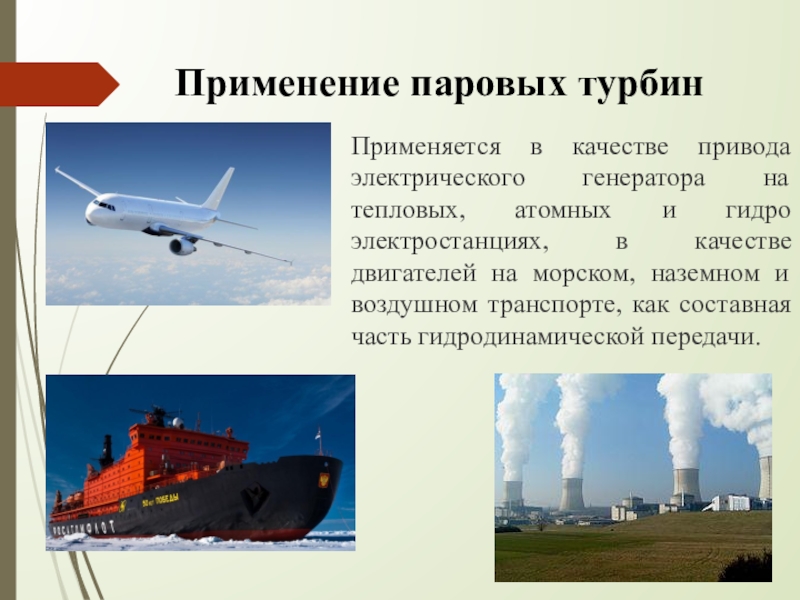

и гидро электростанциях, в качестве двигателей на морском, наземном и воздушном транспорте, как составная часть гидродинамической передачи.

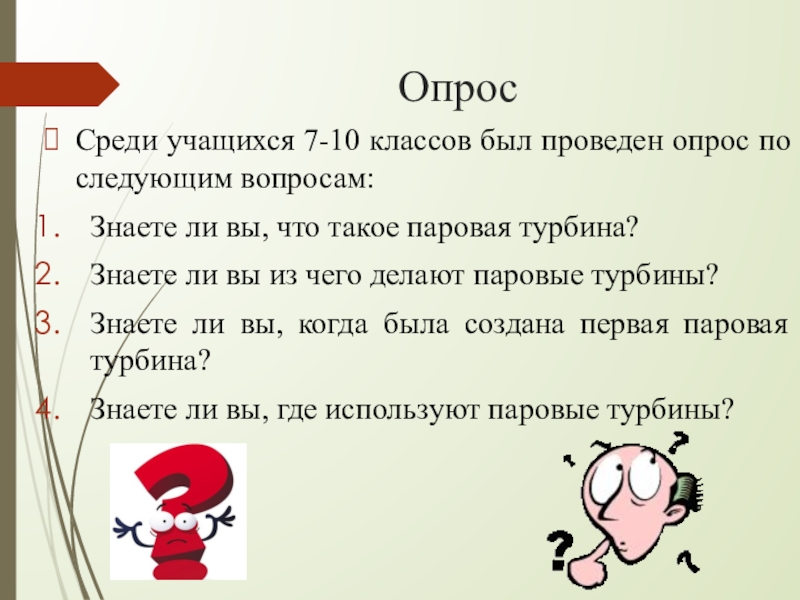

вы, что такое паровая турбина?
Знаете ли вы из чего делают паровые турбины?
Знаете ли вы, когда была создана первая паровая турбина?
Знаете ли вы, где используют паровые турбины?

40 человек «Нет» – 54 человека

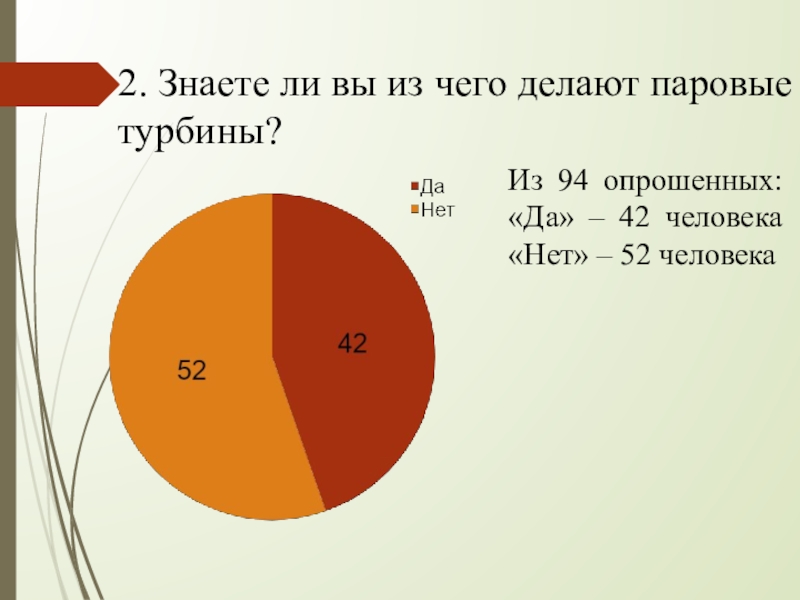

– 42 человека «Нет» – 52 человека

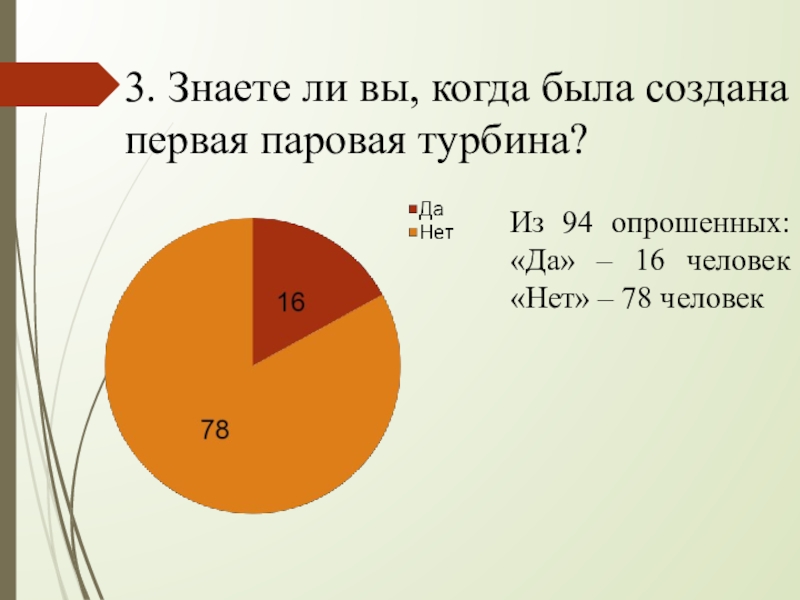

опрошенных: «Да» – 16 человек «Нет» – 78 человек

28 человек «Нет» – 66 человек

частей и механизмов устройства.
Изготовление всех составных частей паровой машины из подручных материалов.
Проверка модели паровой турбины в действии.
Демонстрация презентации и действующей модели учащимся школы на неделе науки.

спицы (5-6 см)
Трубочка, диаметром немного большая диаметра спицы (5-6 см)
Сухое горючее

кусочек трубки.

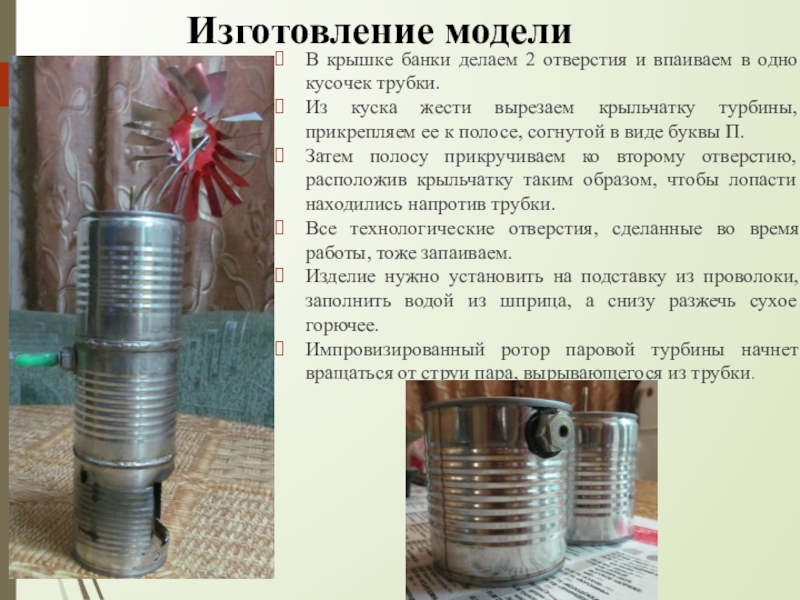

Из куска жести вырезаем крыльчатку турбины, прикрепляем ее к полосе, согнутой в виде буквы П.
Затем полосу прикручиваем ко второму отверстию, расположив крыльчатку таким образом, чтобы лопасти находились напротив трубки.
Все технологические отверстия, сделанные во время работы, тоже запаиваем.

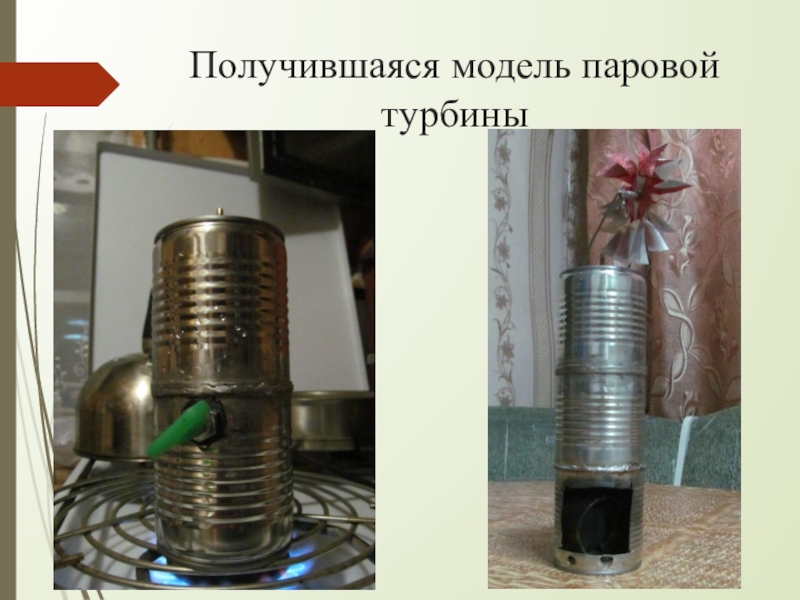

Изделие нужно установить на подставку из проволоки, заполнить водой из шприца, а снизу разжечь сухое горючее.
Импровизированный ротор паровой турбины начнет вращаться от струи пара, вырывающегося из трубки.

тепловые двигатели и паровую турбину.
Научилась делать модель паровой турбины.
Данная сконструированная модель будет в дальнейшем использоваться на уроках физики, что позволит наглядно изучать принципы работы и проводить исследования ее основных характеристик.
