Презентация, доклад к повторительно - обобщающему уроку в 8 классе Электрические явления

Содержание

Как наша прожила б планета, Как люди жили бы на ней Без теплоты, магнита, света И электрических лучей?

Слайд 1



ЭЛЕКТРИЧЕСКИЕ ЯВЛЕНИЯ


Повторительно- обобщающий урок
по теме:

ЭЛЕКТРИЧЕСКИЕ ЯВЛЕНИЯ Повторительно- обобщающий урок по теме:

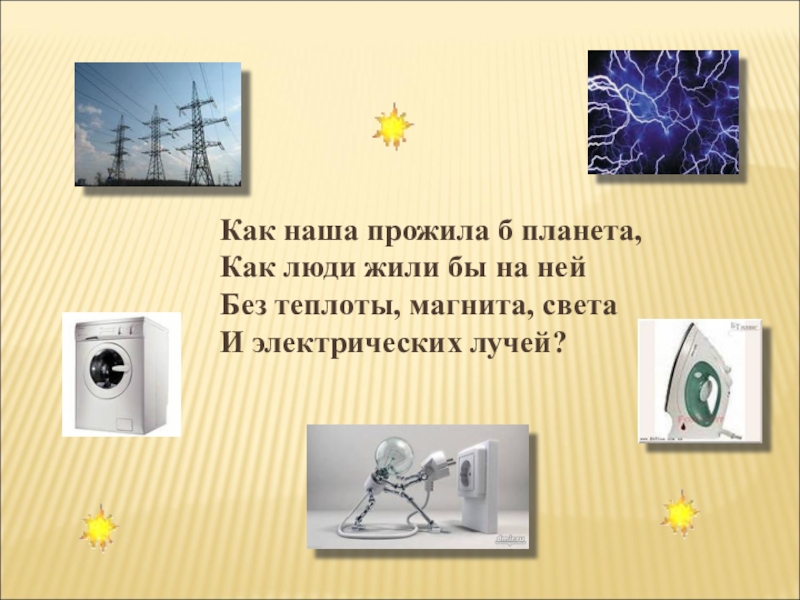

Слайд 2Как наша прожила б планета, Как люди жили бы на ней Без теплоты,

магнита, света И электрических лучей?
Как наша прожила б планета, Как люди жили бы на ней Без теплоты, магнита, света И электрических

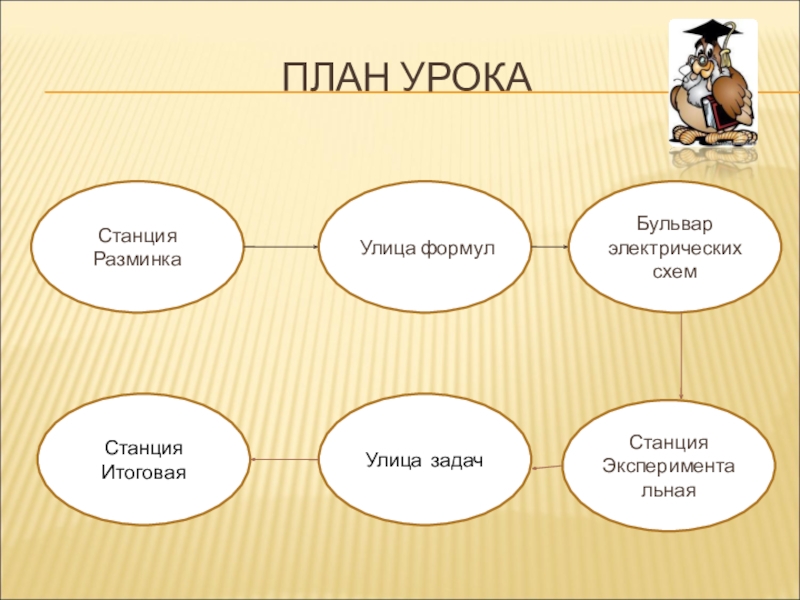

Слайд 3ПЛАН УРОКА


Станция Разминка
Улица формул
Станция Эксперимента
льная
Улица задач
Станция

Итоговая

Бульвар электрических схем

ПЛАН УРОКАСтанция Разминка Улица формул Станция Экспериментальная  Улица задач Станция Итоговая Бульвар электрических схем

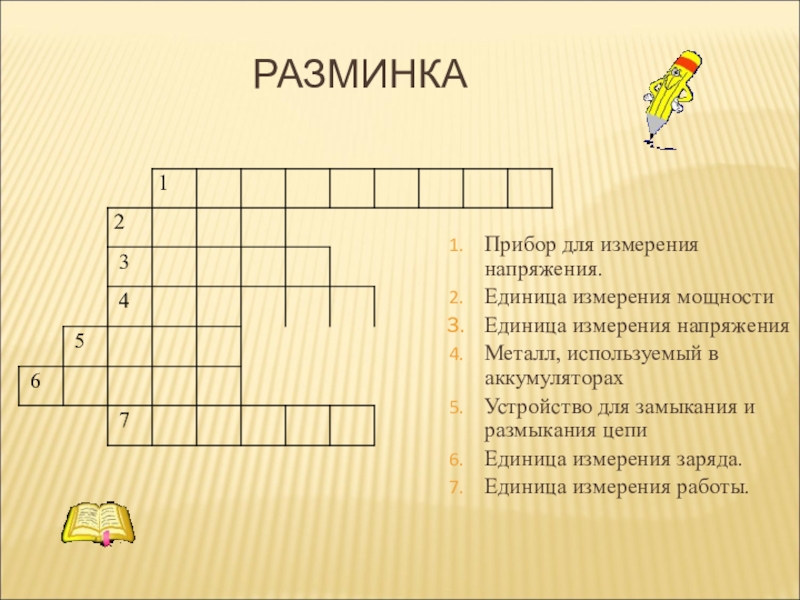

Слайд 4РАЗМИНКА


Прибор для измерения напряжения.
Единица измерения мощности
Единица измерения напряжения
Металл,

используемый в аккумуляторах
Устройство для замыкания и размыкания цепи
Единица измерения заряда.
Единица измерения работы.

РАЗМИНКА  Прибор для измерения напряжения.Единица измерения мощности Единица измерения напряжения Металл, используемый в аккумуляторах Устройство для замыкания

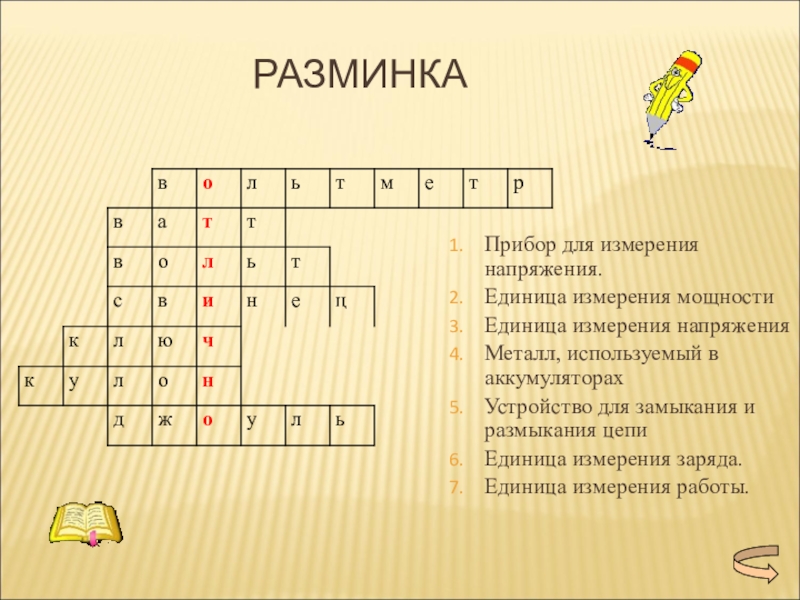

Слайд 5РАЗМИНКА


Прибор для измерения напряжения.
Единица измерения мощности
Единица измерения напряжения
Металл,

используемый в аккумуляторах
Устройство для замыкания и размыкания цепи
Единица измерения заряда.
Единица измерения работы.


РАЗМИНКА  Прибор для измерения напряжения.Единица измерения мощности Единица измерения напряжения Металл, используемый в аккумуляторах Устройство для замыкания

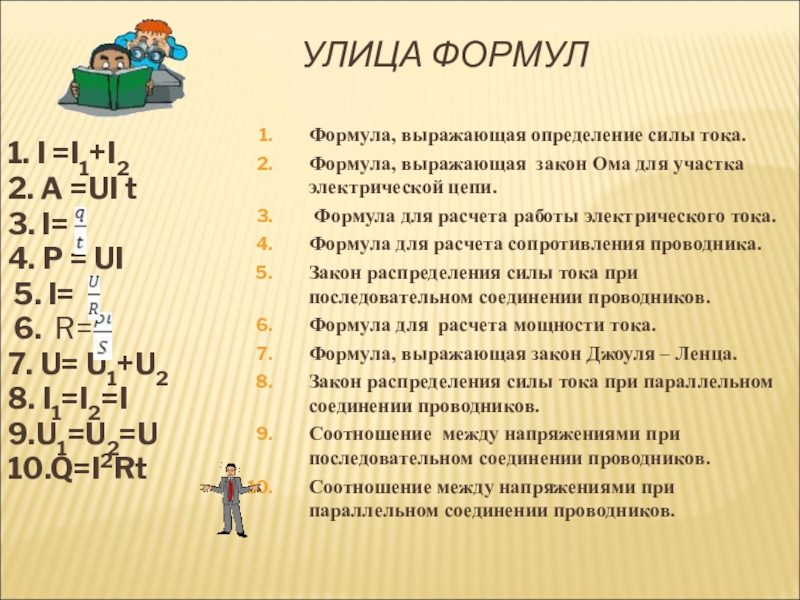

Слайд 6 УЛИЦА ФОРМУЛ
1. I =I1+I2


2. A =UI t
3. I=
4. P = UI
5. I=
6. R=
7. U= U1+U2
8. I1=I2=I
9.U1=U2=U
10.Q=I2Rt

Формула, выражающая определение силы тока.
Формула, выражающая закон Ома для участка электрической цепи.
Формула для расчета работы электрического тока.
Формула для расчета сопротивления проводника.
Закон распределения силы тока при последовательном соединении проводников.
Формула для расчета мощности тока.
Формула, выражающая закон Джоуля – Ленца.
Закон распределения силы тока при параллельном соединении проводников.
Соотношение между напряжениями при последовательном соединении проводников.
Соотношение между напряжениями при параллельном соединении проводников.



УЛИЦА ФОРМУЛ        1. I =I1+I2 2. A =UI

Слайд 7УЛИЦА ФОРМУЛ
Бланк ответов

УЛИЦА ФОРМУЛБланк ответов

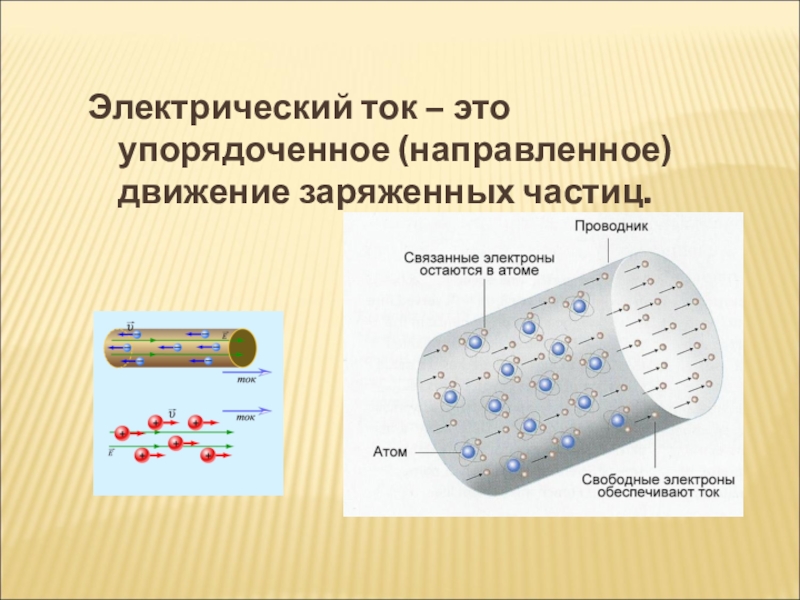

Слайд 8Электрический ток – это упорядоченное (направленное) движение заряженных частиц.

Электрический ток – это упорядоченное (направленное) движение заряженных частиц.

Слайд 9ЭЛЕКТРИЧЕСКИЕ ЦЕПИ

ЭЛЕКТРИЧЕСКИЕ ЦЕПИ

Слайд 10БУЛЬВАР ЭЛЕКТРИЧЕСКИХ СХЕМ

А


А
Рисунок 3
Рисунок 2
Рисунок 1
Рисунок 4



БУЛЬВАР ЭЛЕКТРИЧЕСКИХ СХЕМ ААРисунок 3 Рисунок 2 Рисунок 1 Рисунок 4

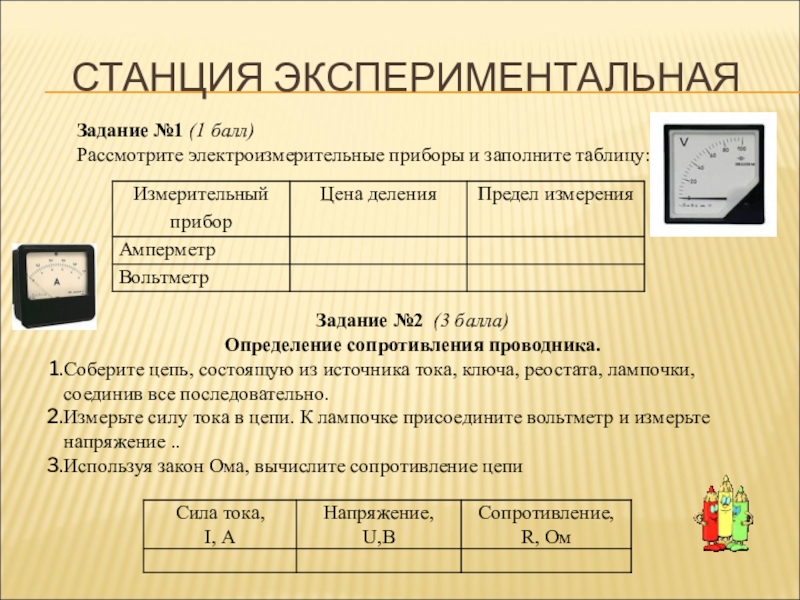

Слайд 11

Задание №1 (1 балл)
Рассмотрите электроизмерительные приборы и заполните таблицу:



Задание №2 (3

балла)
Определение сопротивления проводника.
Соберите цепь, состоящую из источника тока, ключа, реостата, лампочки, соединив все последовательно.
Измерьте силу тока в цепи. К лампочке присоедините вольтметр и измерьте напряжение ..
Используя закон Ома, вычислите сопротивление цепи

СТАНЦИЯ ЭКСПЕРИМЕНТАЛЬНАЯ

Задание №1 (1 балл)Рассмотрите электроизмерительные приборы и заполните таблицу:Задание №2 (3 балла)Определение сопротивления проводника.Соберите цепь, состоящую из

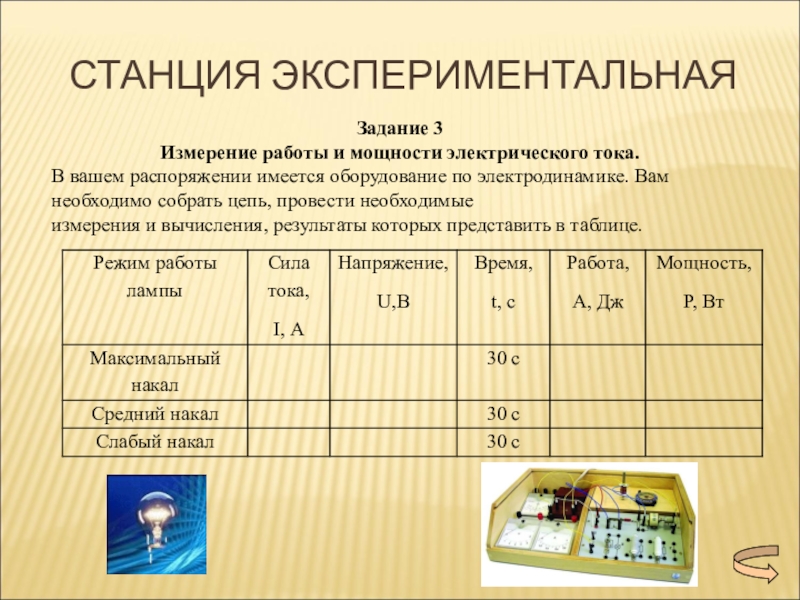

Слайд 12СТАНЦИЯ ЭКСПЕРИМЕНТАЛЬНАЯ


Задание 3
Измерение работы и мощности электрического тока.
В вашем

распоряжении имеется оборудование по электродинамике. Вам необходимо собрать цепь, провести необходимые
измерения и вычисления, результаты которых представить в таблице.


СТАНЦИЯ ЭКСПЕРИМЕНТАЛЬНАЯ Задание 3 Измерение работы и мощности электрического тока.В вашем распоряжении имеется оборудование по электродинамике. Вам

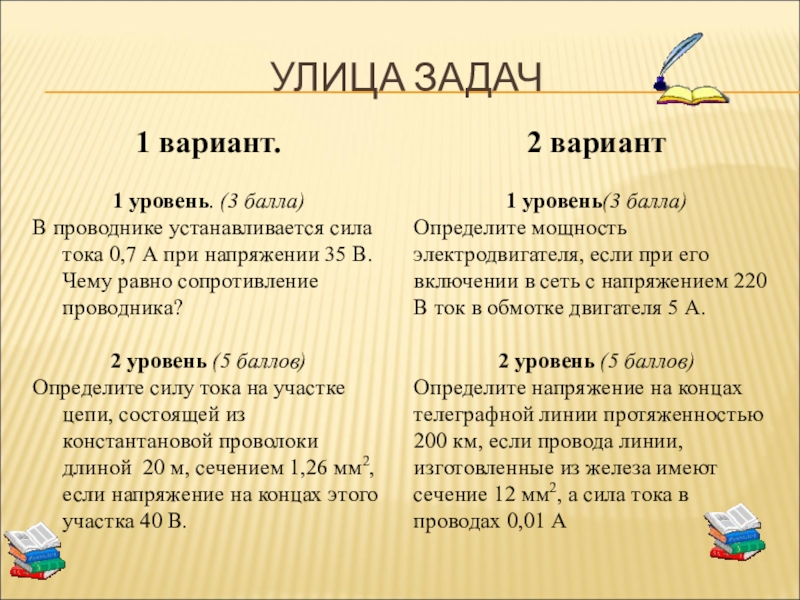

Слайд 13УЛИЦА ЗАДАЧ
1 вариант.

1 уровень. (3 балла)
В проводнике устанавливается сила тока

0,7 А при напряжении 35 В. Чему равно сопротивление проводника?

2 уровень (5 баллов)
Определите силу тока на участке цепи, состоящей из константановой проволоки длиной 20 м, сечением 1,26 мм2, если напряжение на концах этого участка 40 В.

2 вариант

1 уровень(3 балла)
Определите мощность электродвигателя, если при его включении в сеть с напряжением 220 В ток в обмотке двигателя 5 А.

2 уровень (5 баллов)
Определите напряжение на концах телеграфной линии протяженностью 200 км, если провода линии, изготовленные из железа имеют сечение 12 мм2, а сила тока в проводах 0,01 А

УЛИЦА ЗАДАЧ 1 вариант.1 уровень. (3 балла)В проводнике устанавливается сила тока 0,7 А при напряжении 35 В.

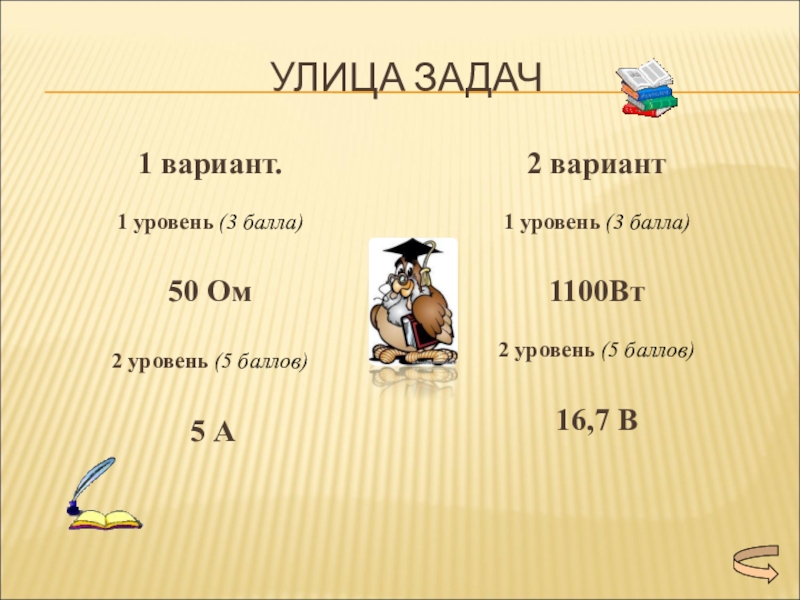

Слайд 14УЛИЦА ЗАДАЧ
1 вариант.

1 уровень (3 балла)

50 Ом

2 уровень (5 баллов)



5 А

2 вариант

1 уровень (3 балла)

1100Вт

2 уровень (5 баллов)

16,7 В


УЛИЦА ЗАДАЧ 1 вариант.1 уровень (3 балла)50 Ом2 уровень (5 баллов) 5 А2 вариант1 уровень (3 балла)1100Вт2

Слайд 15Молодцы!

Молодцы!

Слайд 16Я все понял, урок понравился
На уроке было не интересно
Я понял, но

не все,
надо бы доработать

РЕФЛЕКСИЯ

Я все понял, урок понравилсяНа уроке было не интересноЯ понял, но не все,надо бы доработать РЕФЛЕКСИЯ

Слайд 17Прекрасный день!
Урока подошел конец.
Пусть каждый скажет про себя:
Какой я молодец!
Желаю к

физике вам прилагать старанье. Всего вам доброго, друзья,
и до свиданья!

Прекрасный день!Урока подошел конец.Пусть каждый скажет про себя:Какой я молодец! Желаю к физике вам прилагать старанье. Всего вам

Слайд 18Спасибо за внимание!

Спасибо за внимание!

Слайд 19ФИЗИЧЕСКИЙ ЛАБИРИНТ
Найди правильную дорогу.

I

Кл Напряжение
R А Работа
q В Электрический заряд
U Ом Сила тока
p мм2 Площадь поперечного сечения
A Вт Сопротивление
S Дж Удельное сопротивление
P Ом мм2 Мощность
м


ФИЗИЧЕСКИЙ ЛАБИРИНТ Найди правильную дорогу.I         Кл
