Презентация, доклад к открытому уроку Закон Ома для участка и полной цепи

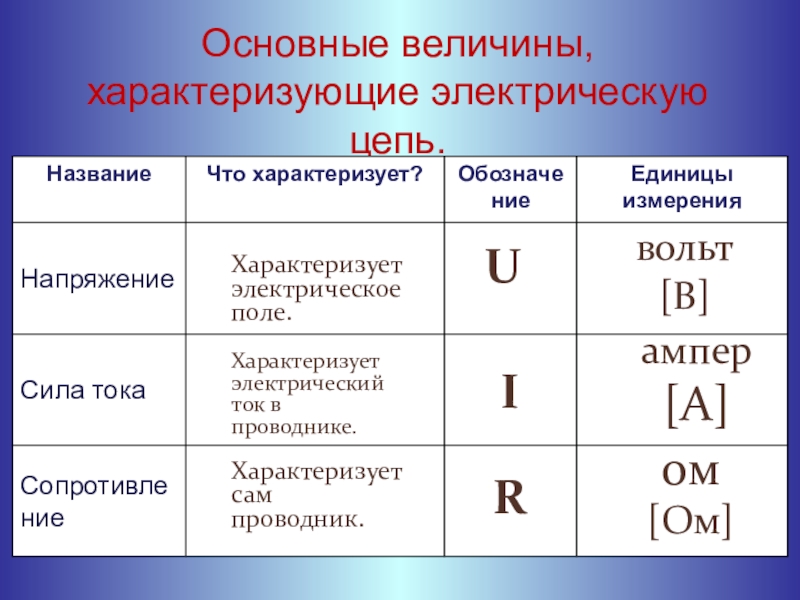

R

I

ампер
[А]

ом
[Ом]

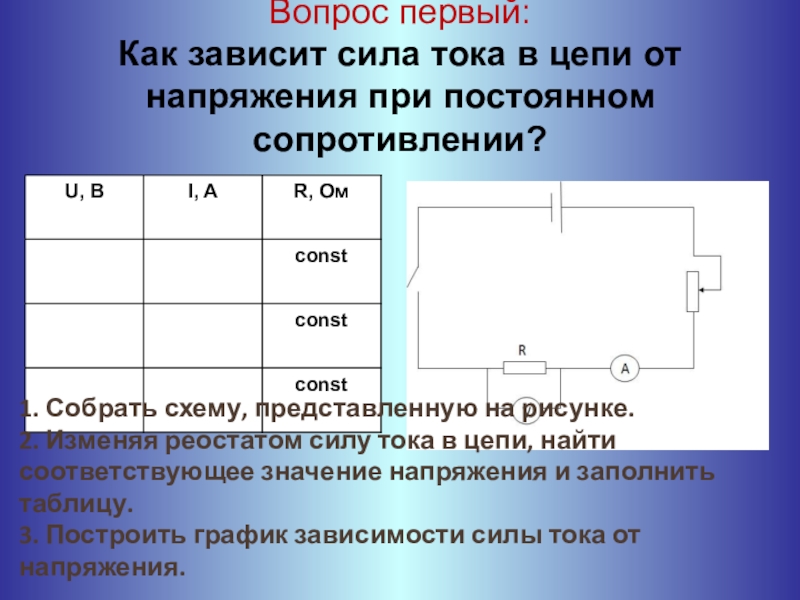

1. Собрать схему, представленную на рисунке.
2. Изменяя реостатом силу тока в цепи, найти соответствующее значение напряжения и заполнить таблицу.

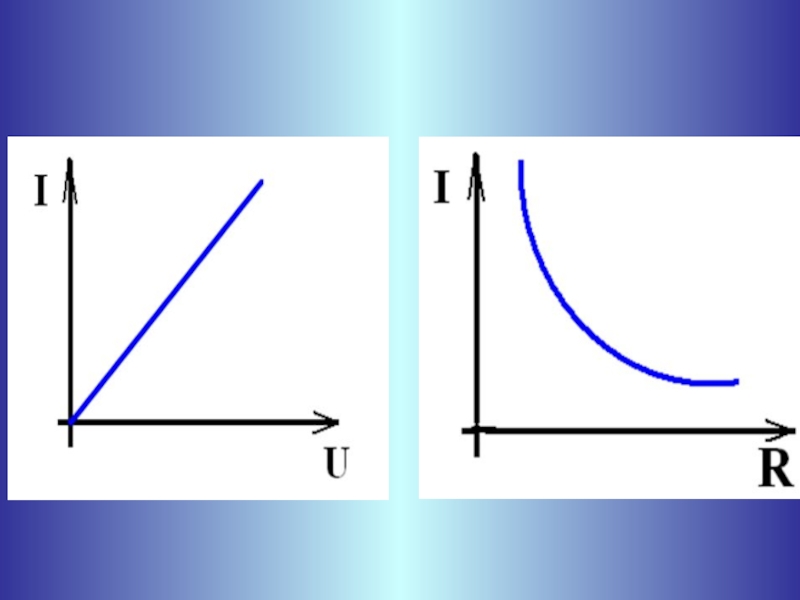

3. Построить график зависимости силы тока от напряжения.

1. Собрать схему, представленную на рисунке.
2. Изменяя сопротивление участка цепи R, найти соответствующую силу тока и заполнить таблицу.
3. Построить график зависимости силы тока от сопротивления.

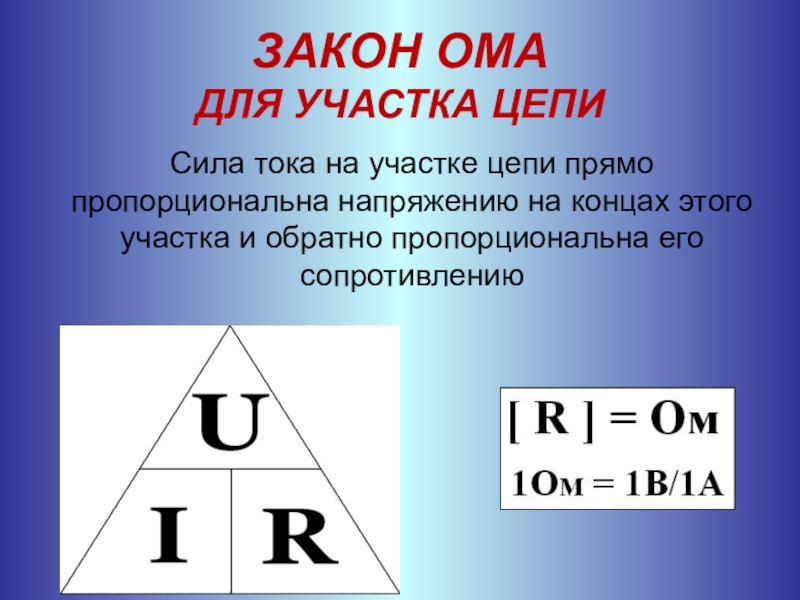

Сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению

- Исследовал гальванические батареи
- Исследовал сопротивление проволок
- Ввел единицу сопротивления
- Написал ряд статей по методике
преподавания физики
- Открыл закон, по «которому металлы
проводят контактное электричество»
Связал результаты всех прежних опытов и открыл долгожданный закон (Ома)
В честь ученого названа единица электрического
сопротивления в системе СИ: Ом (Ом)

http://class-fizika.narod.ru/10_6.htm закон Ома

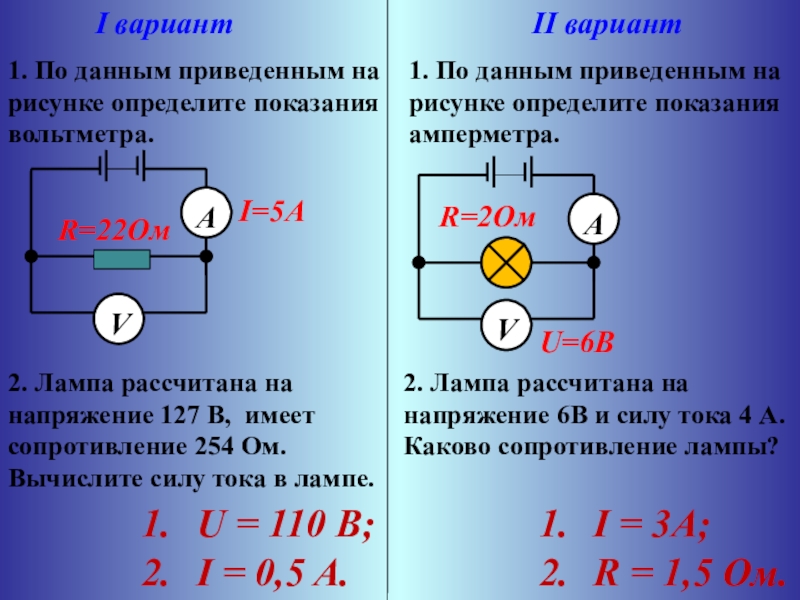

2. Лампа рассчитана на
напряжение 6В и силу тока 4 А.
Каково сопротивление лампы?

2. Лампа рассчитана на
напряжение 127 В, имеет
сопротивление 254 Ом.
Вычислите силу тока в лампе.

U = 110 B;
I = 0,5 A.

I = 3A;
R = 1,5 Ом.
