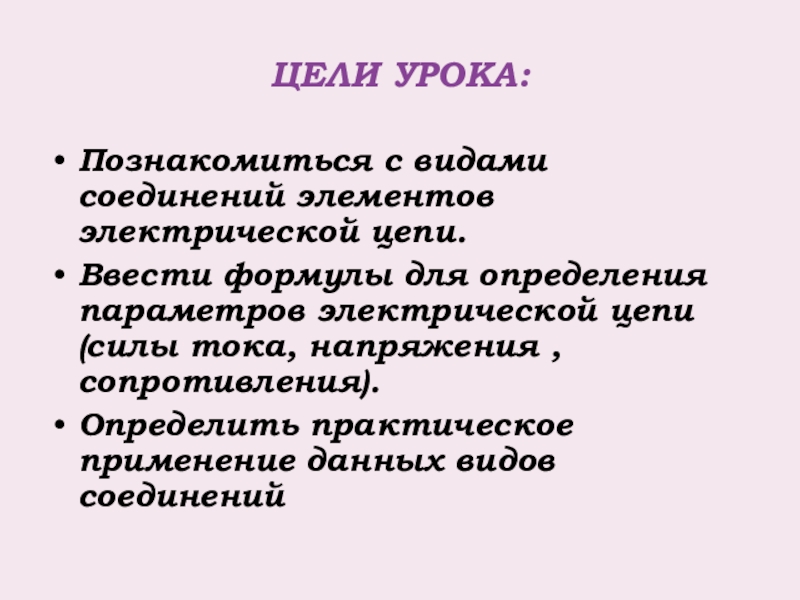

параметров электрической цепи(силы тока, напряжения ,сопротивления).
Определить практическое применение данных видов соединений

заряды: там и тут,
В любом атоме «живут».
А если вдруг они бегут,
То тут же токи создают.
Нам токи очень помогают,
Жизнь кардинально облегчают!
Удивительно оно, НА благо нам обращено,
Всех проводов «величество»
Зовется: «Электричество»!

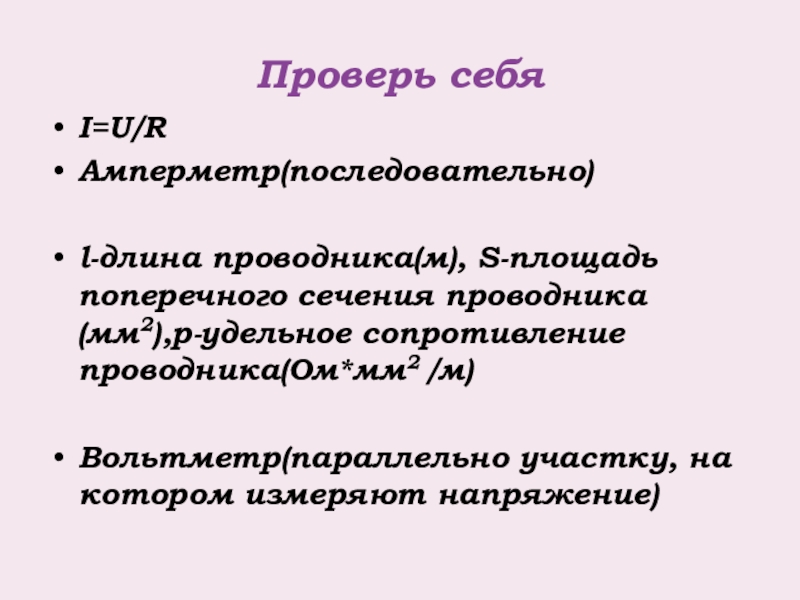

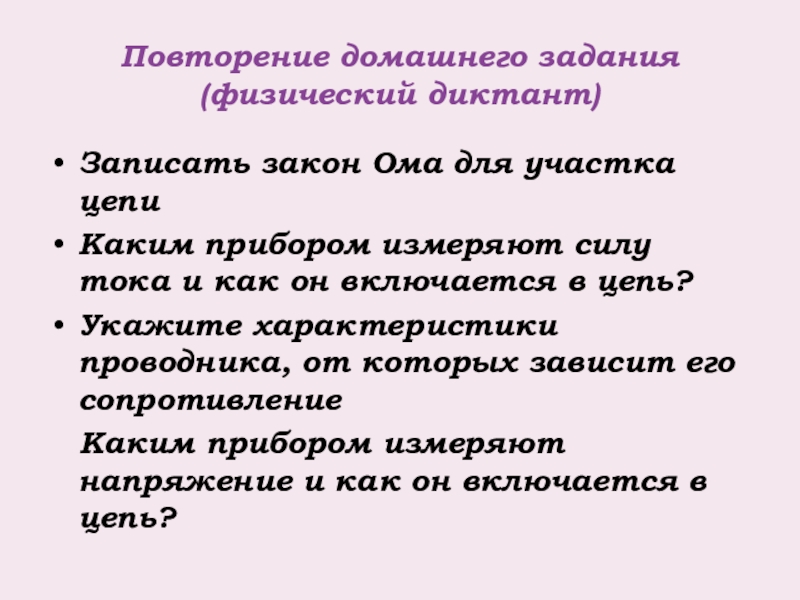

силу тока и как он включается в цепь?
Укажите характеристики проводника, от которых зависит его сопротивление
Каким прибором измеряют напряжение и как он включается в цепь?

на котором измеряют напряжение)

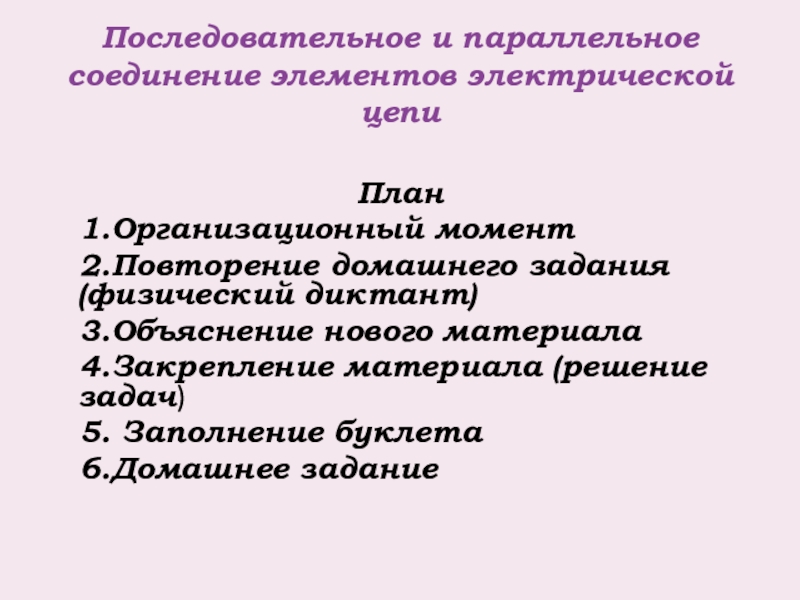

2.Повторение домашнего задания(физический диктант)
3.Объяснение нового материала
4.Закрепление материала (решение задач)
5. Заполнение буклета
6.Домашнее задание

двумя руками к неисправленному проводу.
Очень опасно дотрагиваться до провода, стоя на сырой земле.
Очень опасно пользоваться неисправленными приборами.
Очень опасно собирать, разбирать, что-либо в электрических приборах во время работы прибора.
ДОБАВИМ:
Нельзя включать, выключать электрические приборы мокрыми руками.
Нельзя засовывать металлическую проволоку в розетки.
Прежде чем, что-то исправить, нужно отключить прибор.
– Соблюдая эти простые правила, мы с вами будем здоровы, в хорошем настроении и это позволит нам заниматься изучением различных явлений.

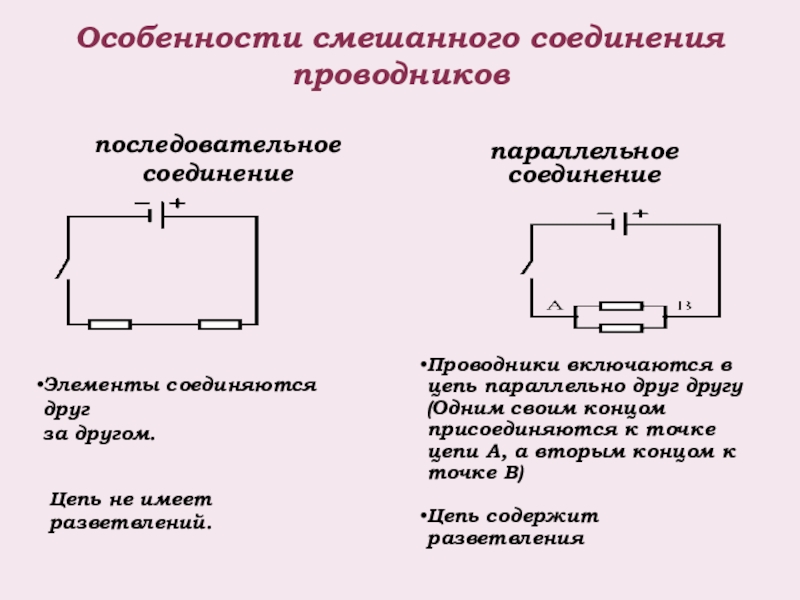

R1

параллельное

R2

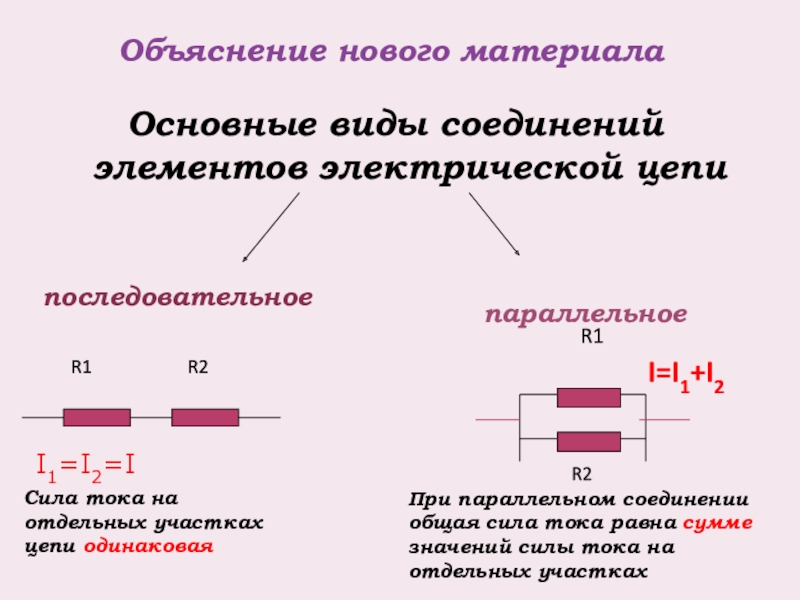

Сила тока на отдельных участках цепи одинаковая

I1=I2=I

I=I1+I2

При параллельном соединении общая сила тока равна сумме значений силы тока на отдельных участках

в цепь параллельно друг другу (Одним своим концом присоединяются к точке цепи А, а вторым концом к точке В)

Цепь содержит разветвления

Цепь не имеет
разветвлений.

отдельных участках

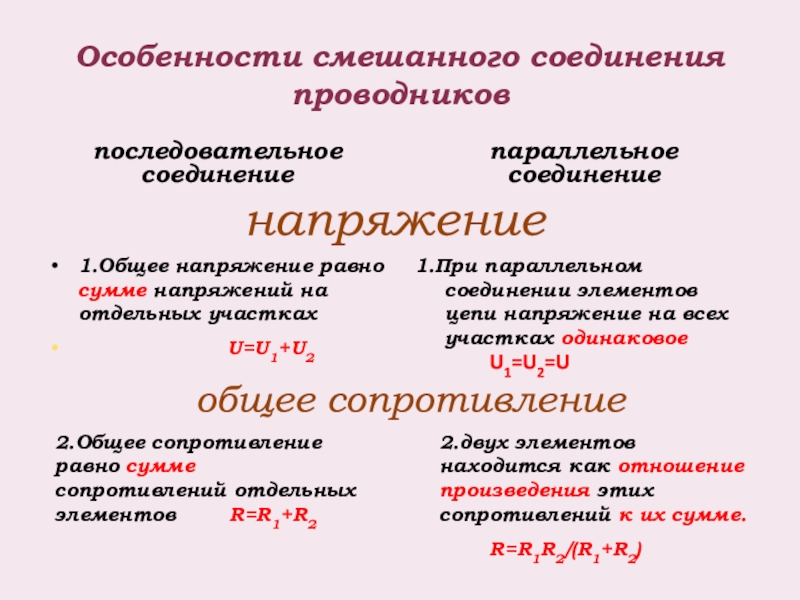

U=U1+U2

2.Общее сопротивление равно сумме сопротивлений отдельных элементов R=R1+R2

напряжение

1.При параллельном соединении элементов цепи напряжение на всех участках одинаковое

U1=U2=U

2.двух элементов находится как отношение произведения этих сопротивлений к их сумме.

R=R1R2/(R1+R2)

общее сопротивление

отражается на работе другой

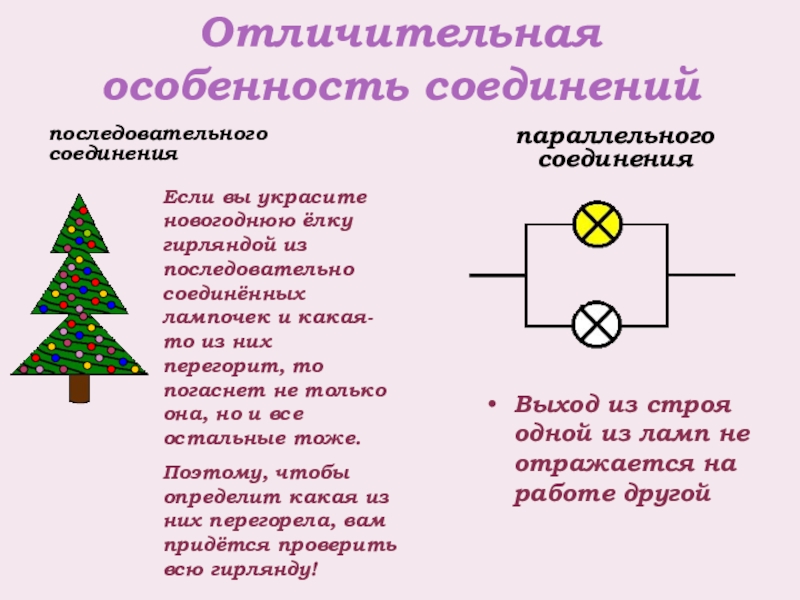

Если вы украсите новогоднюю ёлку гирляндой из последовательно соединённых лампочек и какая-то из них перегорит, то погаснет не только она, но и все остальные тоже.
Поэтому, чтобы определит какая из них перегорела, вам придётся проверить всю гирлянду!

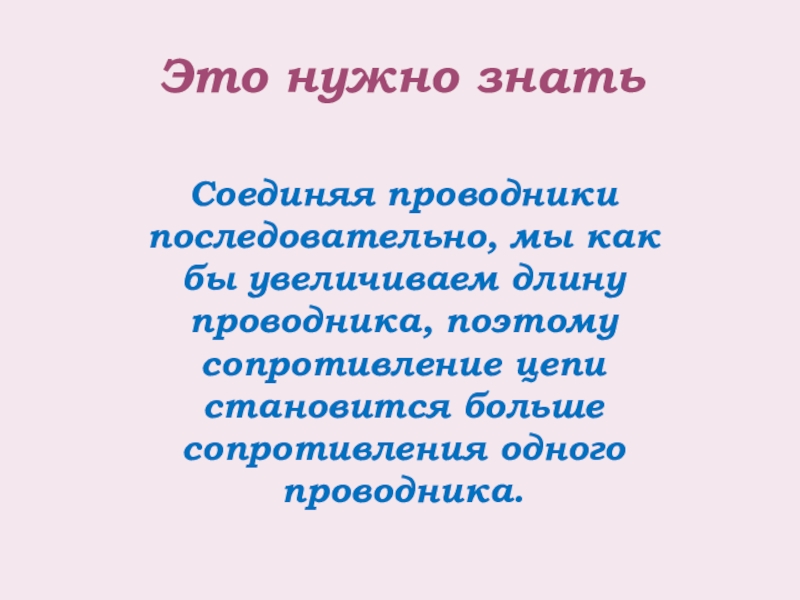

поэтому сопротивление цепи становится больше сопротивления одного проводника.

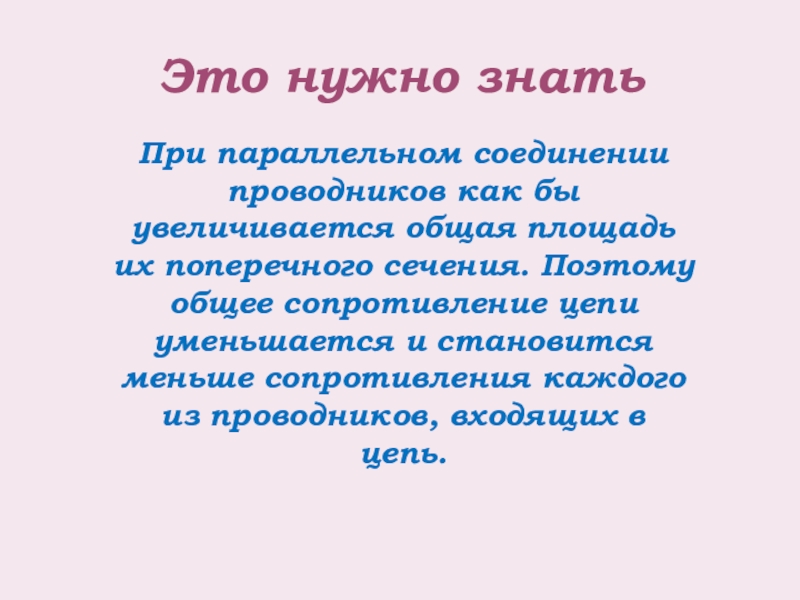

их поперечного сечения. Поэтому общее сопротивление цепи уменьшается и становится меньше сопротивления каждого из проводников, входящих в цепь.

тока в проводнике 0.4 А.
Дано: решение :
R=20 Ом u= I r = 0,4 *20 = 8 В
I= 0,4 А
U- ? ответ: 8 В.

2.Л-1062
При напряжении 1,2 кВ сила тока в цепи в одной из секций телевизора 50 мА. Чему равно сопротивление цепи этой секции?
Дано: решение:
U – 1,2 кВ R- U\ I
I= 50м А R – 1,2 *103 .50 *10-3 =60 Ом
R- ?
Ответ: 60 Ом.

большое внутреннее сопротивление, а у амперметров- маленькое.

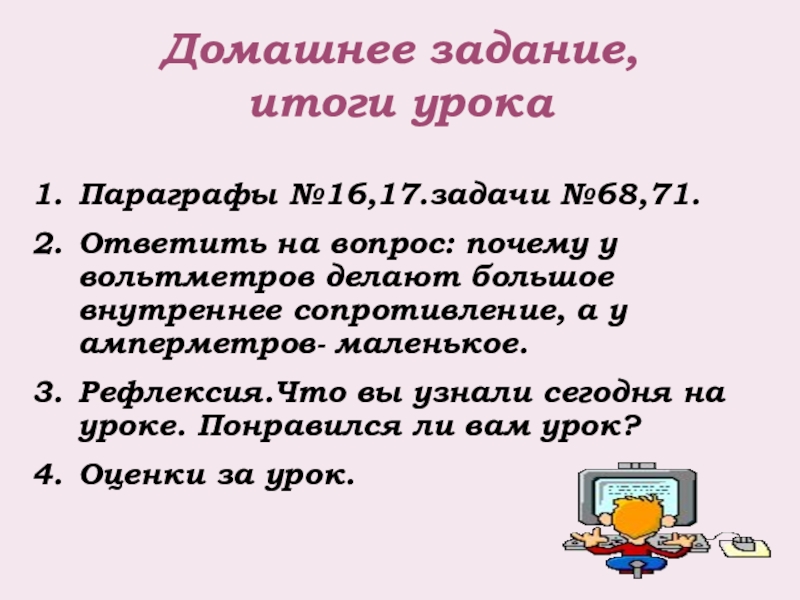

Рефлексия.Что вы узнали сегодня на уроке. Понравился ли вам урок?
Оценки за урок.
