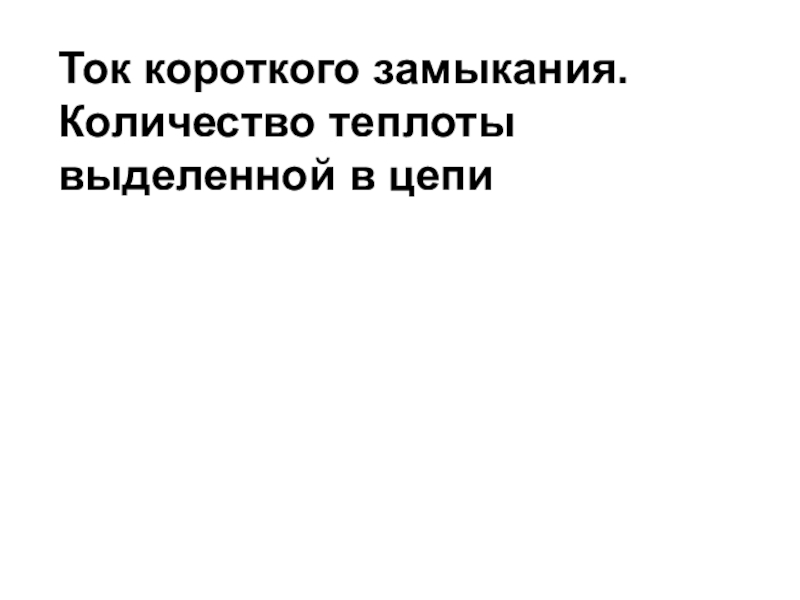

- 23. Ток короткого замыкания.Количество теплоты выделенной в цепи
- 24. Р= Uл / R , R= Uл/
- 25. Короткое замыкание
- 26. Причины воспламенения проводов Одновременное включение мощных потребителей токаКороткое замыкание
- 27. Короткое замыкание - Это соединение концов участка

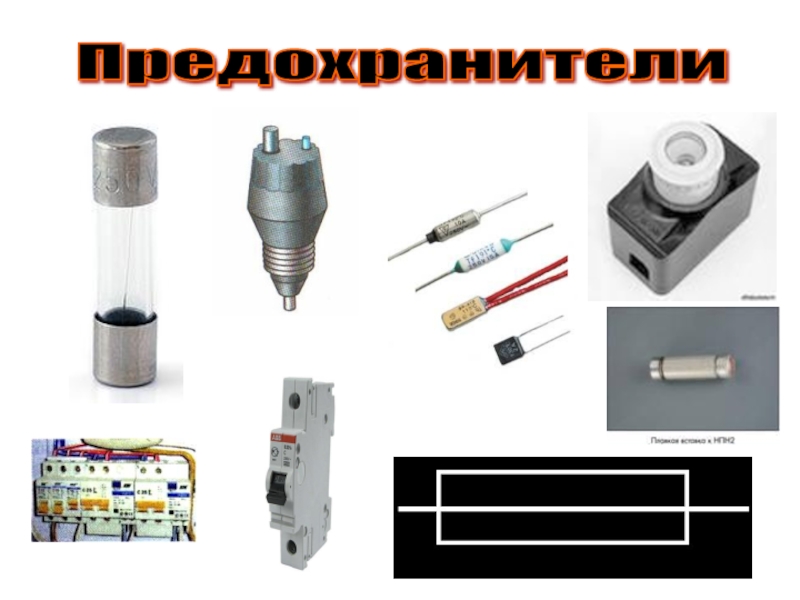

- 28. Предохранители

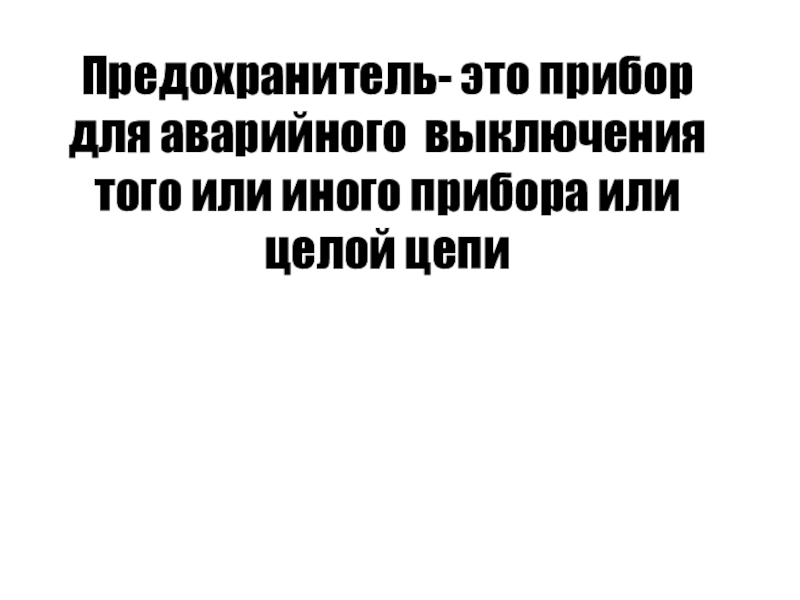

- 29. Предохранитель- это прибор для аварийного выключения того или иного прибора или целой цепи
- 30. Ответим на вопросы 1.Зачем баллон лампы заполняют
- 31. 4.Закон утверждает, что если по проводнику идет
- 32. ( Проводка греется, но слабо, так как
- 33. 6.Какой вид соединения применяется в квартирах. .
- 34. (Параллельное).(При параллельном соединении, общее сопротивление цепи всегда
- 35. Решение задач. 1.Электрик при ремонте случайным касанием
- 36. Слайд 36
- 37. 2.Рассчитать силу тока в аккумуляторе при коротком
- 38. Для сравнения: 10 А – допустимый ток
- 39. 3. В семье Ивановых часто пользуются одновременно
- 40. Ответ: Iп=10 А
- 41. 4. В одной семье любят использовать одновременно
- 42. Слайд 42
- 43. Домашнее задание А) п. 55, 56, Б)
- 44. Подведем итог урока - важность темы:
- 45. Интересные факты о лампах: В небольшом американском

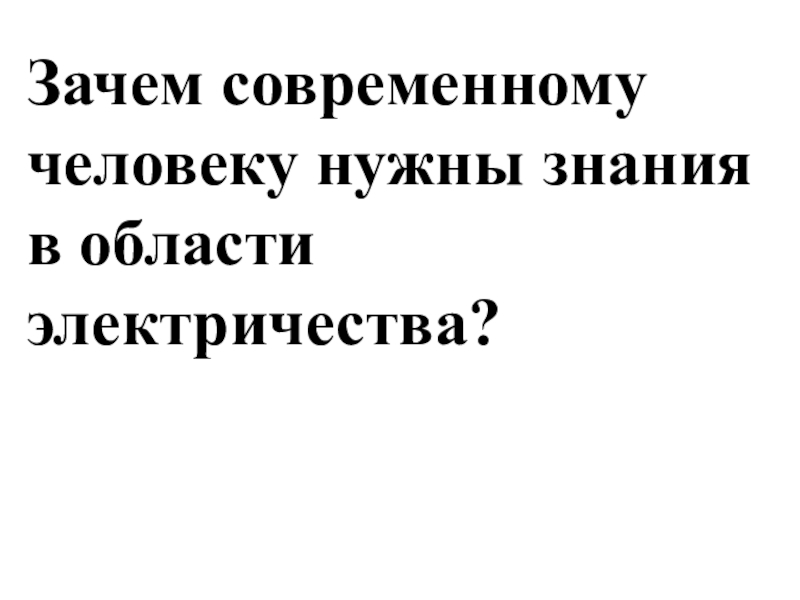

Зачем современному человеку нужны знания в области электричества?

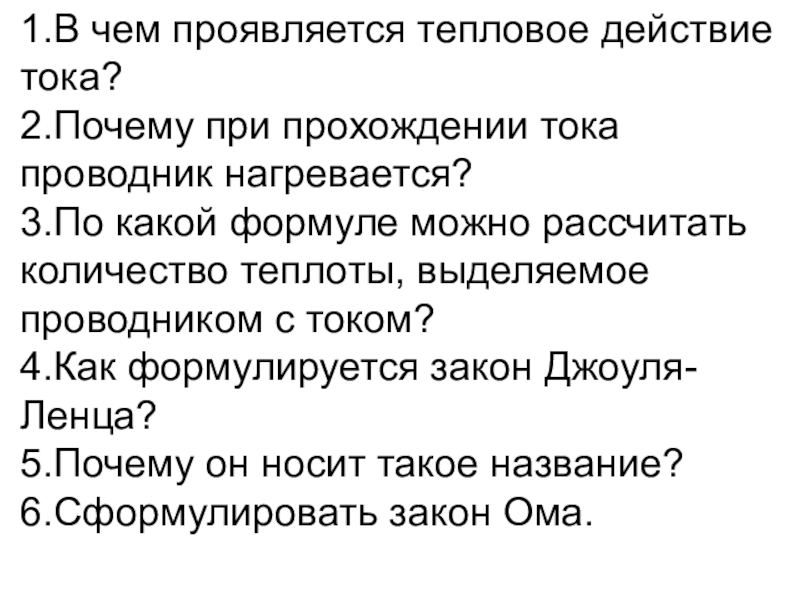

Слайд 31.В чем проявляется тепловое действие тока?
2.Почему при прохождении тока проводник нагревается?
3.По
какой формуле можно рассчитать количество теплоты, выделяемое проводником с током?
4.Как формулируется закон Джоуля-Ленца?
5.Почему он носит такое название?
6.Сформулировать закон Ома.
4.Как формулируется закон Джоуля-Ленца?
5.Почему он носит такое название?
6.Сформулировать закон Ома.

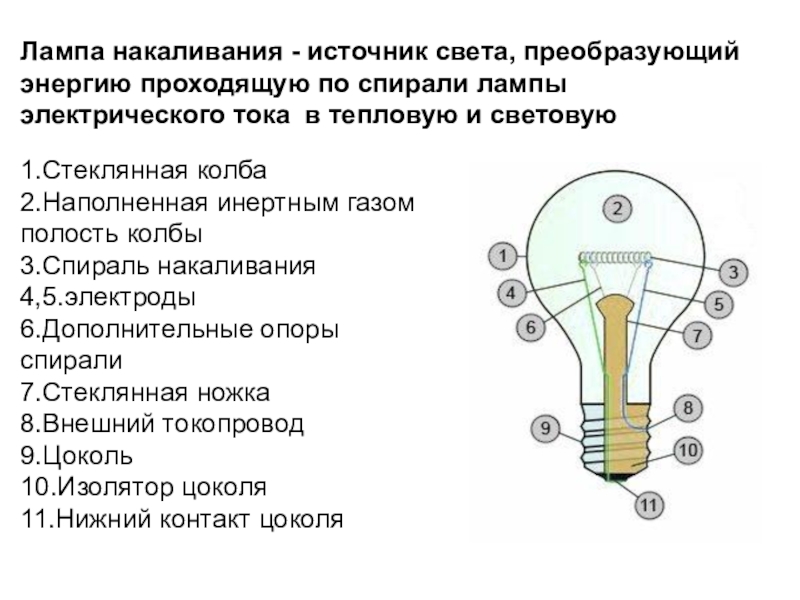

Слайд 9Лампа накаливания - источник света, преобразующий энергию проходящую по спирали лампы
электрического тока в тепловую и световую
1.Стеклянная колба
2.Наполненная инертным газом полость колбы
3.Спираль накаливания
4,5.электроды
6.Дополнительные опоры спирали
7.Стеклянная ножка
8.Внешний токопровод
9.Цоколь
10.Изолятор цоколя
11.Нижний контакт цоколя
Слайд 10Удельное сопротивление вольфрама в два раза меньше, чем железа. Почему же
именно вольфрам используется в качестве нити накала в электрических лампочках?
Слайд 11Выделяют два основных типа ламп:
лампы накаливания и газоразрядные
Лампа накаливания СТАНД А75
Источником света служит раскаленная металлическая нить (спираль)
Люминесцентные
Свет возникает из-за электрического разряда
Лампа галогенная MR11
Подвид усовершенствованных ламп накаливания
Слайд 12Сегодня лампы накаливания, имеющие малый срок службы , а также низкую
световую отдачу (5%), вытесняются люминесцентными и светодиодными лампами (70 % и более)

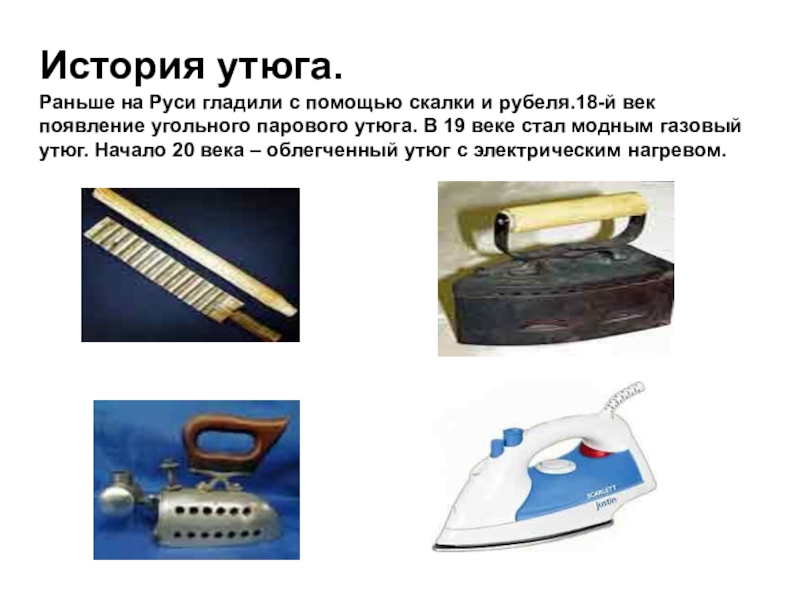

Слайд 14История утюга. Раньше на Руси гладили с помощью скалки и рубеля.18-й
век появление угольного парового утюга. В 19 веке стал модным газовый утюг. Начало 20 века – облегченный утюг с электрическим нагревом.

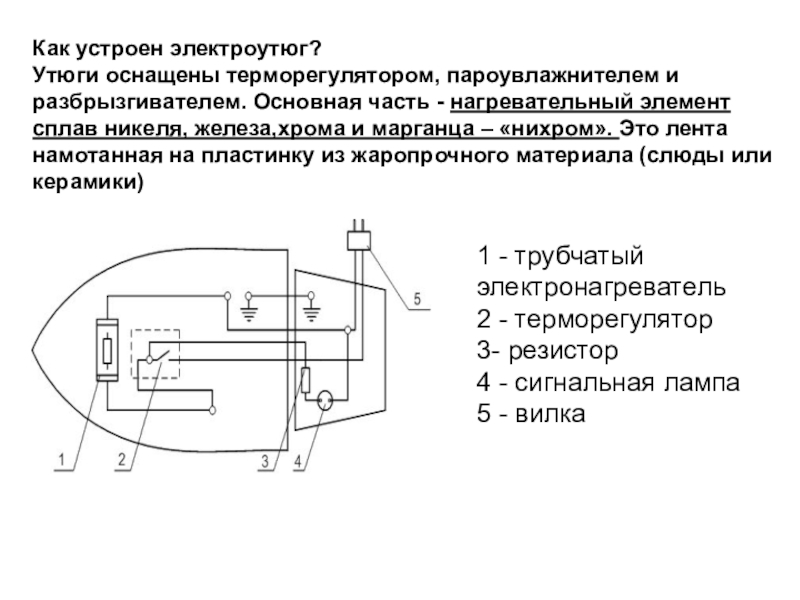

Слайд 15Как устроен электроутюг? Утюги оснащены терморегулятором, пароувлажнителем и разбрызгивателем. Основная часть
- нагревательный элемент
сплав никеля, железа,хрома и марганца – «нихром». Это лента намотанная на пластинку из жаропрочного материала (слюды или керамики)
1 - трубчатый электронагреватель
2 - терморегулятор
3- резистор
4 - сигнальная лампа
5 - вилка

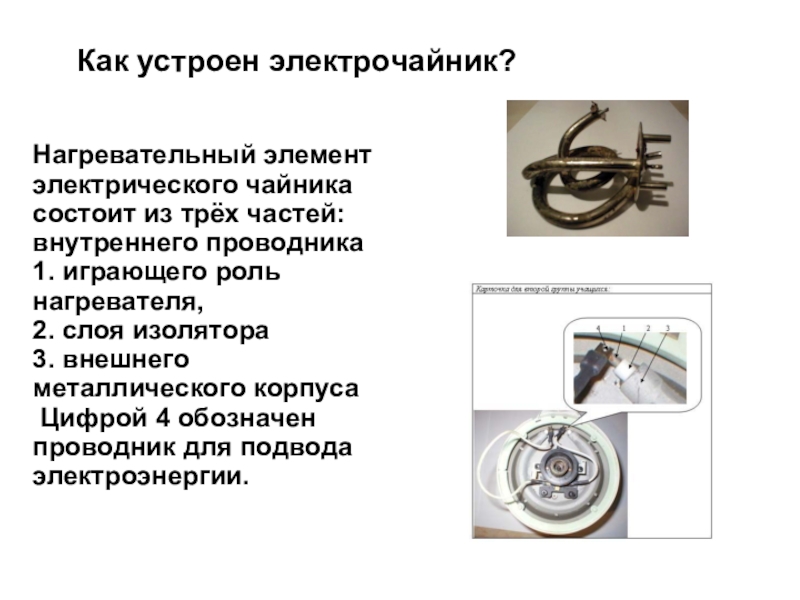

Слайд 16Как устроен электрочайник?
Нагревательный элемент электрического чайника состоит из трёх частей: внутреннего
проводника
1. играющего роль нагревателя,
2. слоя изолятора
3. внешнего металлического корпуса
Цифрой 4 обозначен проводник для подвода электроэнергии.
1. играющего роль нагревателя,
2. слоя изолятора
3. внешнего металлического корпуса
Цифрой 4 обозначен проводник для подвода электроэнергии.

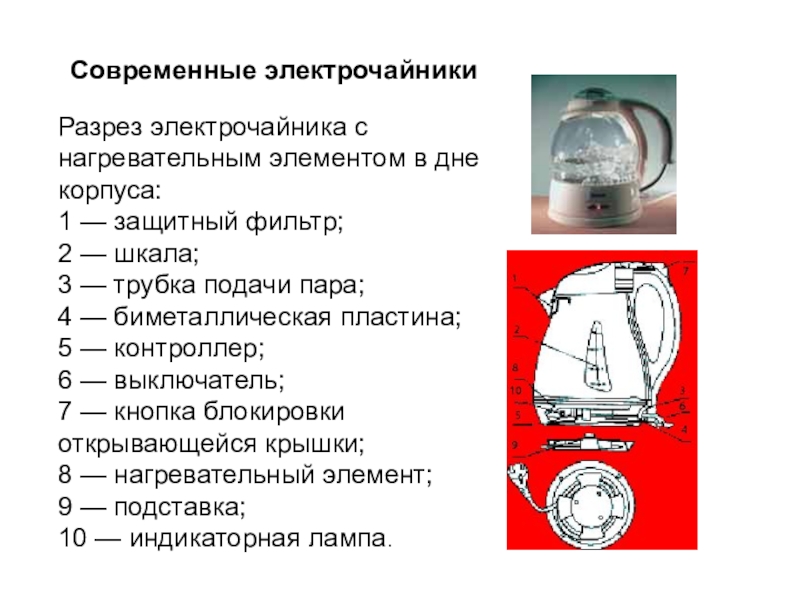

Слайд 17Современные электрочайники
Разрез электрочайника с нагревательным элементом в дне корпуса:
1 — защитный
фильтр;
2 — шкала;
3 — трубка подачи пара;
4 — биметаллическая пластина;
5 — контроллер;
6 — выключатель;
7 — кнопка блокировки открывающейся крышки;
8 — нагревательный элемент;
9 — подставка;
10 — индикаторная лампа.
Слайд 18Почему нагревательные элементы не изготавливают из фарфора, у которого удельное сопротивление
в миллиарды раз больше?

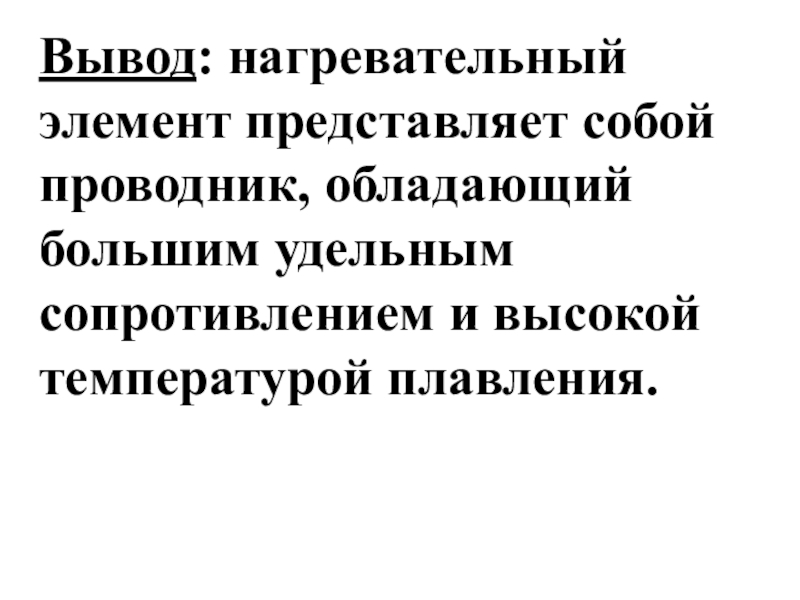

Слайд 19Вывод: нагревательный элемент представляет собой проводник, обладающий большим удельным сопротивлением и
высокой температурой плавления.

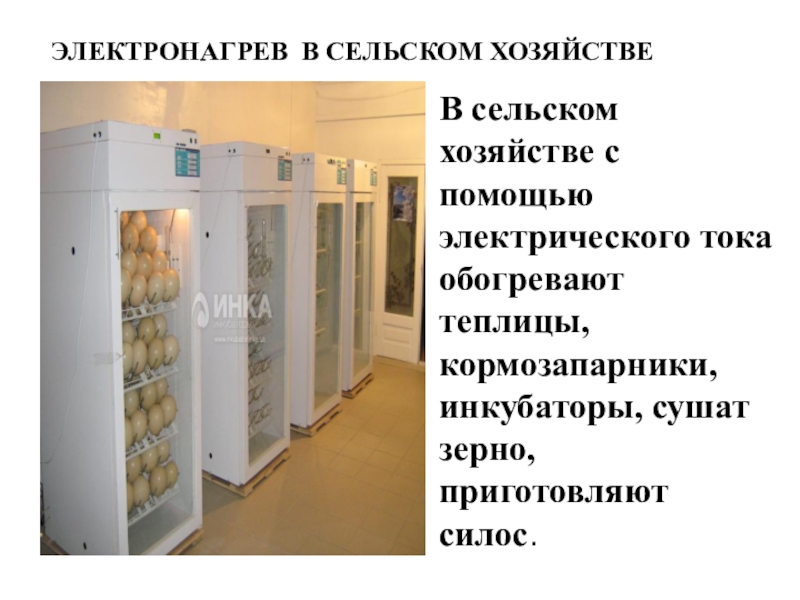

Слайд 20ЭЛЕКТРОНАГРЕВ В СЕЛЬСКОМ ХОЗЯЙСТВЕ
В сельском хозяйстве с помощью электрического тока обогревают
теплицы, кормозапарники, инкубаторы, сушат зерно, приготовляют силос.
Слайд 21ЭЛЕКТРИЧЕСТВО ПЛАВИТ МЕТАЛЛ
В промышленности тепловое действие тока используют для выплавки
специальных сортов стали и многих других металлов, для электросварки
Слайд 22Экспериментальная задача
R1=1 Ом
R2=2 Ом
R3=3 Ом
Uл = 12 B
Pл=21 Вт
Начертите схему цепи.
Найти
общее сопротивление.
Слайд 24Р= Uл / R , R= Uл/ Р, R=6 Ом
1/ Rоб=1/ R1+1/ R2+1/ R3+1/ Rл,
Rоб=0,5 Ом
Iкз = U/Rоб
, Iкз =24 А
Q=I2 R t,
Q=17280 Дж
Слайд 26Причины воспламенения проводов
Одновременное включение мощных потребителей тока
Короткое замыкание
Слайд 27Короткое замыкание
- Это соединение концов участка цепи проводником, сопротивление которого
мало по сравнению с сопротивлением цепи
Причины короткого замыкания:
1.Случайное соприкосновение оголенных проводов
2. Ремонт проводки под напряжением
Применение короткого замыкания:
Электрическая дуга для сварки металлов.

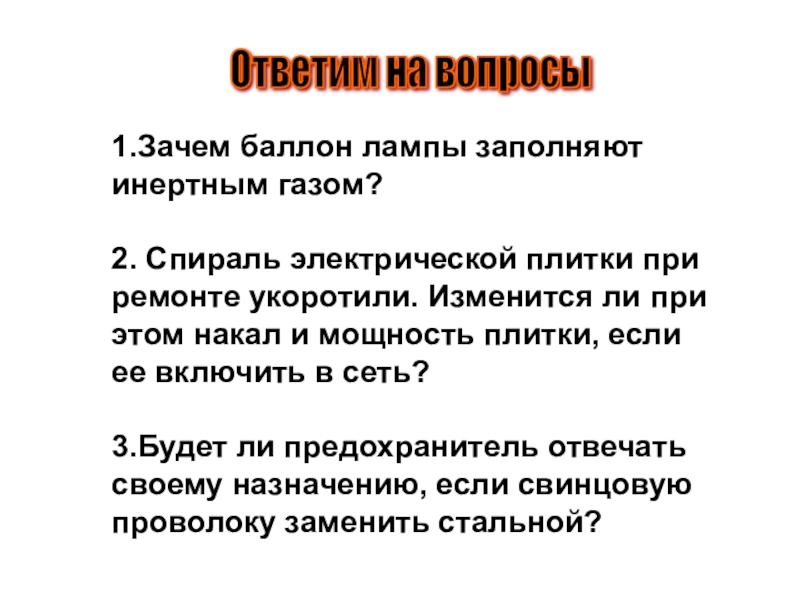

Слайд 30Ответим на вопросы
1.Зачем баллон лампы заполняют инертным газом?
2. Спираль электрической
плитки при ремонте укоротили. Изменится ли при этом накал и мощность плитки, если ее включить в сеть?
3.Будет ли предохранитель отвечать своему назначению, если свинцовую проволоку заменить стальной?
3.Будет ли предохранитель отвечать своему назначению, если свинцовую проволоку заменить стальной?
Слайд 314.Закон утверждает, что если по проводнику идет электрический ток, то проводник
нагревается. Почему же не греется электропроводка, соединяющая лампу и розетку?
Слайд 32( Проводка греется, но слабо, так как ее сопротивление намного меньше
сопротивления лампы.)
5. Какой вид соединений применяется в квартирах? (Параллельное). Представьте, что все ваши электроприборы включены, что может произойти?
Слайд 336.Какой вид соединения применяется в квартирах. . Представьте, что все ваши
электроприборы включены, что может произойти?
Слайд 34(Параллельное).
(При параллельном соединении, общее сопротивление цепи всегда меньше меньшего сопротивления, тогда
сила тока в цепи значительно увеличится, что приведет к сильному нагреванию даже подводящих проводов, тогда возможно возгорание, что и происходит иногда, тогда случается пожар.)

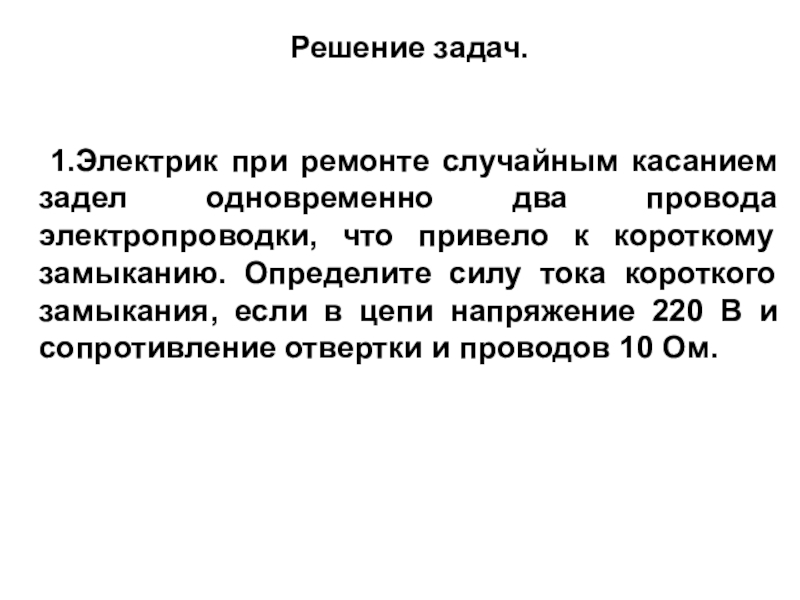

Слайд 35Решение задач.

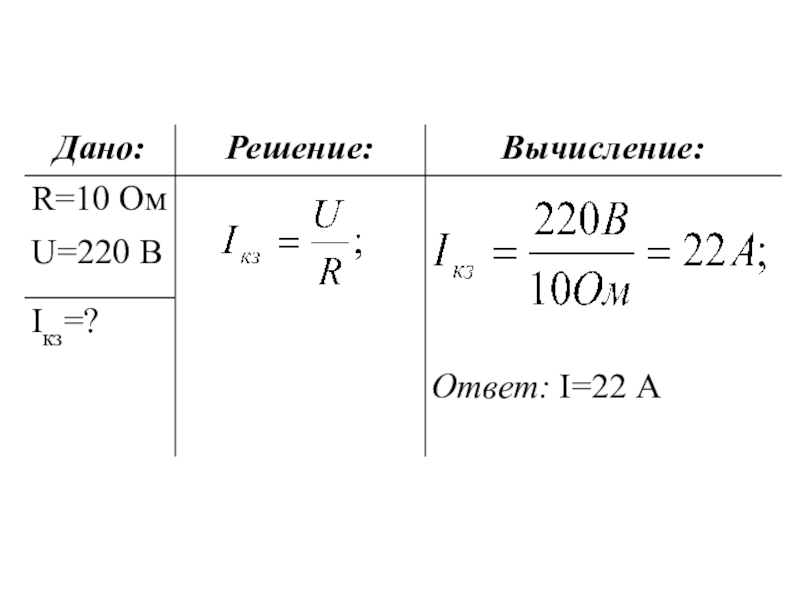

1.Электрик при ремонте случайным касанием задел одновременно два провода
электропроводки, что привело к короткому замыканию. Определите силу тока короткого замыкания, если в цепи напряжение 220 В и сопротивление отвертки и проводов 10 Ом.
Слайд 372.
Рассчитать силу тока в аккумуляторе при коротком замыкании, к которому может
привести банальная оплошность – падение гаечного ключа на клеммы аккумулятора. У них очень маленькое внутреннее сопротивление (0,01 Ом) и номинальное напряжение
12 В.
12 В.
Слайд 38Для сравнения: 10 А – допустимый ток в квартирной проводке. Ток
силой 1200 А приведёт к сгоранию обкладок, и аккумулятор может взорваться от выделенного тепла. Обращаться с аккумуляторами, нужно очень бережно и осторожно особенно кислотными (свинцовыми).
Слайд 393. В семье Ивановых часто пользуются одновременно пылесосом и микроволновой печью.
Мощность пылесоса составляет 1300 Вт, а мощность микроволновки 800 Вт. На какую силу тока должны быть рассчитаны предохранители в квартире Ивановых?

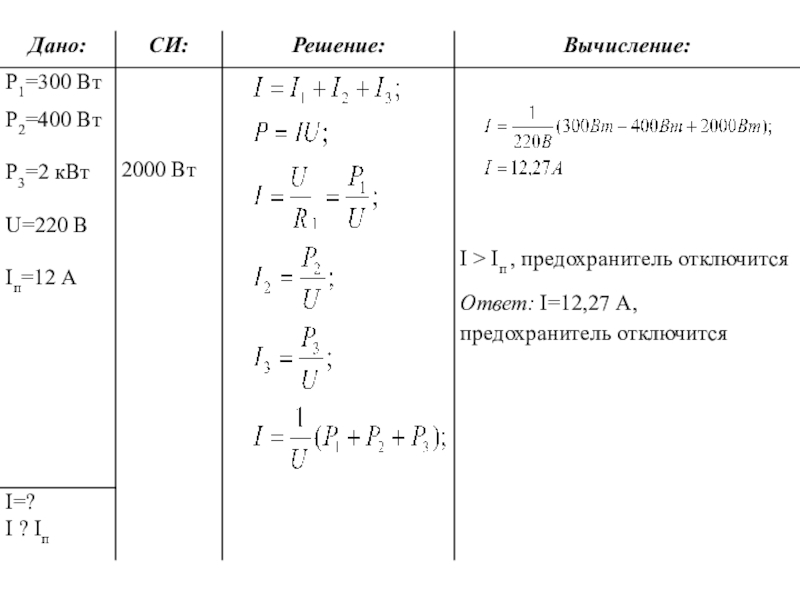

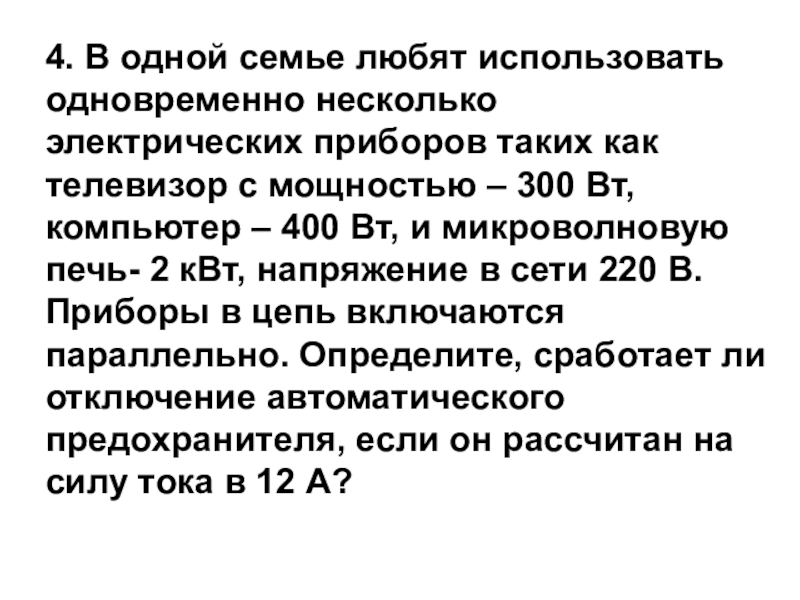

Слайд 414. В одной семье любят использовать одновременно несколько электрических приборов таких
как телевизор с мощностью – 300 Вт, компьютер – 400 Вт, и микроволновую печь- 2 кВт, напряжение в сети 220 В. Приборы в цепь включаются параллельно. Определите, сработает ли отключение автоматического предохранителя, если он рассчитан на силу тока в 12 А?
Слайд 43Домашнее задание
А) п. 55, 56,
Б) Творческое задание для желающих:
составить кроссворд (8-10) слов или написать сочинение «Что я узнал, изучив тему «Электрические явления»
Слайд 44Подведем итог урока
- важность темы:
- любопытно
- интересно
- необходимо
- Понимание. Понял:
- плохо
- хорошо
-0тлично
- Самооценка:
- запомнил мало
- усвоил основное
- знаю
Слайд 45Интересные факты о лампах:
В небольшом американском городке Ливермор (Калифорния) есть
лампа накаливания мощностью 4 Вт ручной работы. Интересный факт: горит эта лампа с 1901 года (ее можно увидеть на фотографии выше). В народе ее называют «Столетней лампочкой».
