Презентация, доклад к научно-практической работе по теме Ультразвуковой генератор низкой частоты
Содержание
- 1. Презентация к научно-практической работе по теме Ультразвуковой генератор низкой частоты
- 2. Цель нашей работы: изготовить простой и удобный ультразвуковой генератор низкой частоты для магнитострикционного излучателя ультразвука.
- 3. Принцип действия магнитострикционного излучателя В основе действия магнитострикционного
- 4. На рисунке схематически изображён магнитострикционный излучатель. Ферромагнитный
- 5. Принципиальная схема генератора Для создания данного устройства понадобилось: -
- 6. Заключение В данной работе мы рассмотрели устройство ультразвукового
- 7. Спасибо за внимание!
Цель нашей работы: изготовить простой и удобный ультразвуковой генератор низкой частоты для магнитострикционного излучателя ультразвука.
Слайд 1Ультразвуковой генератор низкой частоты
Работу выполнила:
Ученица 11 А класса Татарской гимназии №84
Евдокимова
Слайд 2 Цель нашей работы: изготовить простой и удобный ультразвуковой генератор низкой частоты
для магнитострикционного излучателя ультразвука.
Слайд 3Принцип действия магнитострикционного излучателя
В основе действия магнитострикционного излучателя лежит прямой магнитострикционный
эффект.
Магнитострикционный эффект обладает свойством чётности, то есть он не зависит от направления магнитного поля.
Магнитострикционный эффект обладает свойством чётности, то есть он не зависит от направления магнитного поля.
Слайд 4 На рисунке схематически изображён магнитострикционный излучатель.
Ферромагнитный стержень 1, совершающий ультразвуковые
колебания, в дальнейшем будем называть вибратором, катушку 2 — обмоткой возбуждения, магнит 3 — подмагничшающим, источник переменного напряжения 4 —ультразвуковым генератором.

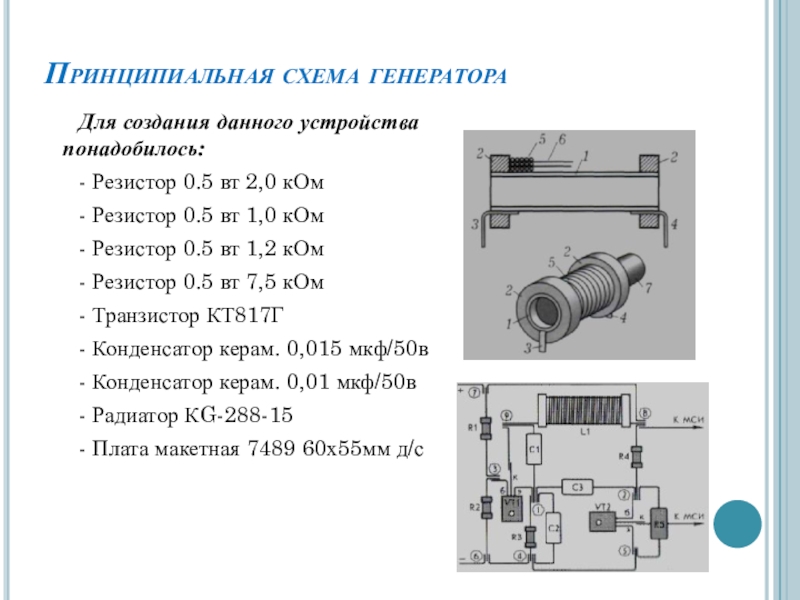

Слайд 5Принципиальная схема генератора
Для создания данного устройства понадобилось:
- Резистор 0.5 вт 2,0
кОм
- Резистор 0.5 вт 1,0 кОм
- Резистор 0.5 вт 1,2 кОм
- Резистор 0.5 вт 7,5 кОм
- Транзистор КТ817Г
- Конденсатор керам. 0,015 мкф/50в
- Конденсатор керам. 0,01 мкф/50в
- Радиатор КG-288-15
- Плата макетная 7489 60х55мм д/с
- Резистор 0.5 вт 1,0 кОм
- Резистор 0.5 вт 1,2 кОм
- Резистор 0.5 вт 7,5 кОм
- Транзистор КТ817Г
- Конденсатор керам. 0,015 мкф/50в
- Конденсатор керам. 0,01 мкф/50в
- Радиатор КG-288-15
- Плата макетная 7489 60х55мм д/с
Слайд 6Заключение
В данной работе мы рассмотрели устройство ультразвукового генератора низкой частоты для
магнитострикционного излучателя ультразвука, а также возможности и принцип работы представленного устройства.
