Презентация, доклад к научно-практической работе по теме Зарядное устройство для аккумуляторных батарей
Содержание
- 1. Презентация к научно-практической работе по теме Зарядное устройство для аккумуляторных батарей
- 2. Для создания данного устройства понадобилось: - Т1 биполярный
- 3. Схема зарядного устройства для солнечных батарейВыпрямительный диод
- 4. Список радиоэлементов для создания устройства слежения за
- 5. Усовершенствованная модель Первоначальная модель
- 6. СПАСИБО ЗА ВНИМАНИЕ!!!
Для создания данного устройства понадобилось: - Т1 биполярный транзистор BC548 -1 шт. - D1, D2 выпрямительный диод 1N4007 - 1 шт. - ZD стабилитрон 6,8 В 1 Ватт – 1 шт. - VR переменный резистор 1кОм - 1шт.
Слайд 1Зарядное устройство для аккумуляторных батарей
Храмов Валерий, 10 А класс
МАОУ Татарская гимназия

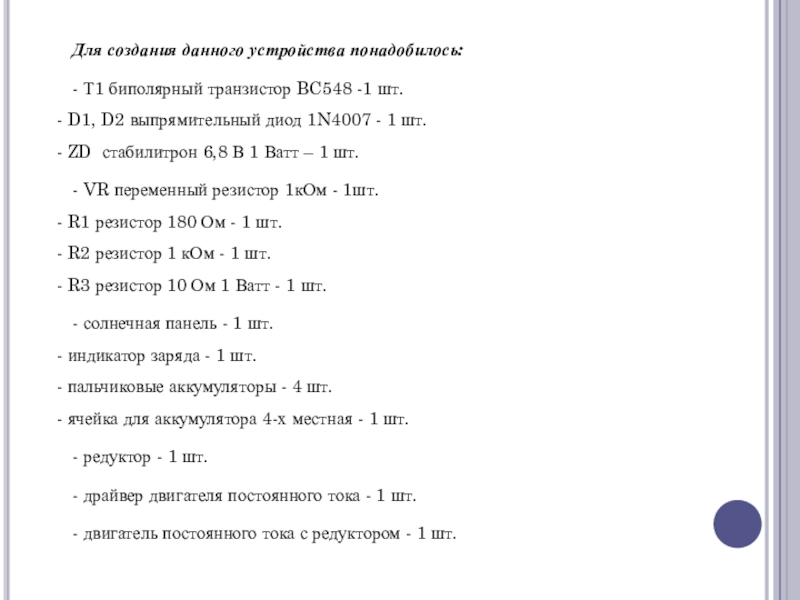

Слайд 2 Для создания данного устройства понадобилось:
- Т1 биполярный транзистор BC548 -1 шт.
-
D1, D2 выпрямительный диод 1N4007 - 1 шт.
- ZD стабилитрон 6,8 В 1 Ватт – 1 шт.
- VR переменный резистор 1кОм - 1шт. - R1 резистор 180 Ом - 1 шт. - R2 резистор 1 кОм - 1 шт. - R3 резистор 10 Ом 1 Ватт - 1 шт.
- солнечная панель - 1 шт. - индикатор заряда - 1 шт. - пальчиковые аккумуляторы - 4 шт. - ячейка для аккумулятора 4-х местная - 1 шт.
- редуктор - 1 шт.
- драйвер двигателя постоянного тока - 1 шт.
- двигатель постоянного тока с редуктором - 1 шт.
- VR переменный резистор 1кОм - 1шт. - R1 резистор 180 Ом - 1 шт. - R2 резистор 1 кОм - 1 шт. - R3 резистор 10 Ом 1 Ватт - 1 шт.
- солнечная панель - 1 шт. - индикатор заряда - 1 шт. - пальчиковые аккумуляторы - 4 шт. - ячейка для аккумулятора 4-х местная - 1 шт.
- редуктор - 1 шт.
- драйвер двигателя постоянного тока - 1 шт.
- двигатель постоянного тока с редуктором - 1 шт.
Слайд 3Схема зарядного устройства для солнечных батарей
Выпрямительный диод D1, D2
Линейны регулятор
LM317
Биполярный транзистор BC548
Стабилитрон ZD
Переменный резистор VR
Резистор R1, R2, R3
Светодиодная лампа
Биполярный транзистор BC548
Стабилитрон ZD
Переменный резистор VR
Резистор R1, R2, R3
Светодиодная лампа

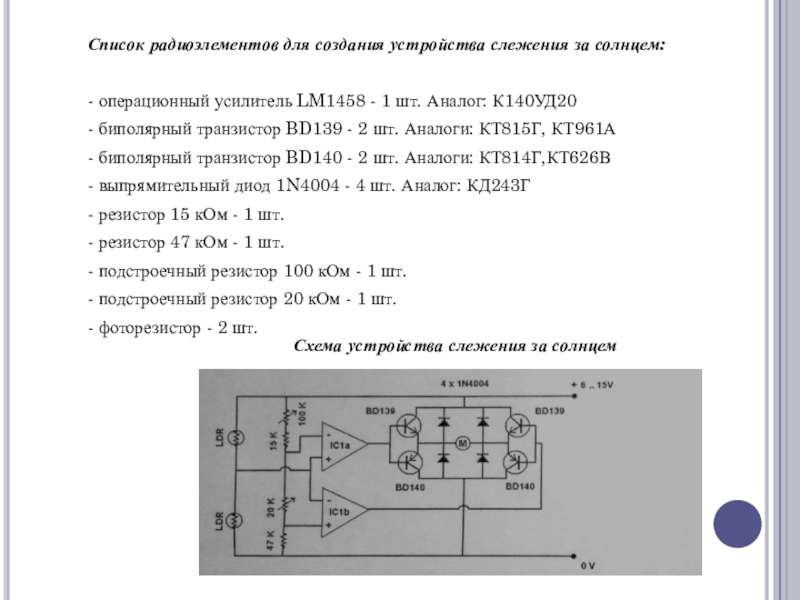

Слайд 4 Список радиоэлементов для создания устройства слежения за солнцем:
- операционный усилитель LM1458
- 1 шт. Аналог: К140УД20
- биполярный транзистор BD139 - 2 шт. Аналоги: КТ815Г, КТ961А
- биполярный транзистор BD140 - 2 шт. Аналоги: КТ814Г,КТ626В
- выпрямительный диод 1N4004 - 4 шт. Аналог: КД243Г
- резистор 15 кОм - 1 шт.
- резистор 47 кОм - 1 шт.
- подстроечный резистор 100 кОм - 1 шт.
- подстроечный резистор 20 кОм - 1 шт.
- фоторезистор - 2 шт.
- биполярный транзистор BD139 - 2 шт. Аналоги: КТ815Г, КТ961А
- биполярный транзистор BD140 - 2 шт. Аналоги: КТ814Г,КТ626В
- выпрямительный диод 1N4004 - 4 шт. Аналог: КД243Г
- резистор 15 кОм - 1 шт.
- резистор 47 кОм - 1 шт.
- подстроечный резистор 100 кОм - 1 шт.
- подстроечный резистор 20 кОм - 1 шт.
- фоторезистор - 2 шт.
Схема устройства слежения за солнцем
