Презентация, доклад к научно-практической работе по теме Магнитострикционный излучатель ультразвука
Содержание
- 1. Презентация к научно-практической работе по теме Магнитострикционный излучатель ультразвука
- 2. Цель нашей работы: изготовить магнитострикционный излучатель ультразвука и исследовать ультразвук экспериментальным путем.
- 3. Задачи:Изучение темы магнитострикционного излучателяПодбор материала по данной темыИзготовление магнитострикционного излучателяПроверкаПроведение опытов
- 4. Принцип действия магнитострикционного излучателя В основе действия магнитострикционного
- 5. На рисунке схематически изображён магнитострикционный излучатель. Ферромагнитный
- 6. Конструкция учебного излучателя1 - круглый ферритовый стержень
- 7. Проверка излучателя в работе Включим генератор, установим режим
- 8. Слайд 8
- 9. Магнитострикционный излучатель ультразвука.
- 10. Механические напряжения в вибраторе Дело в том, что
- 11. Заключение В данной работе мы рассмотрели устройство магнитострикционного
- 12. Спасибо за внимание!
Цель нашей работы: изготовить магнитострикционный излучатель ультразвука и исследовать ультразвук экспериментальным путем.
Слайд 1Магнитострикционный излучатель ультразвука
Работу выполнил:
Ученик 11 А класса Татарской гимназии №84
Залдинов Никита
Научный
Слайд 2 Цель нашей работы: изготовить магнитострикционный излучатель ультразвука и исследовать ультразвук экспериментальным
путем.
Слайд 3Задачи:
Изучение темы магнитострикционного излучателя
Подбор материала по данной темы
Изготовление магнитострикционного излучателя
Проверка
Проведение опытов

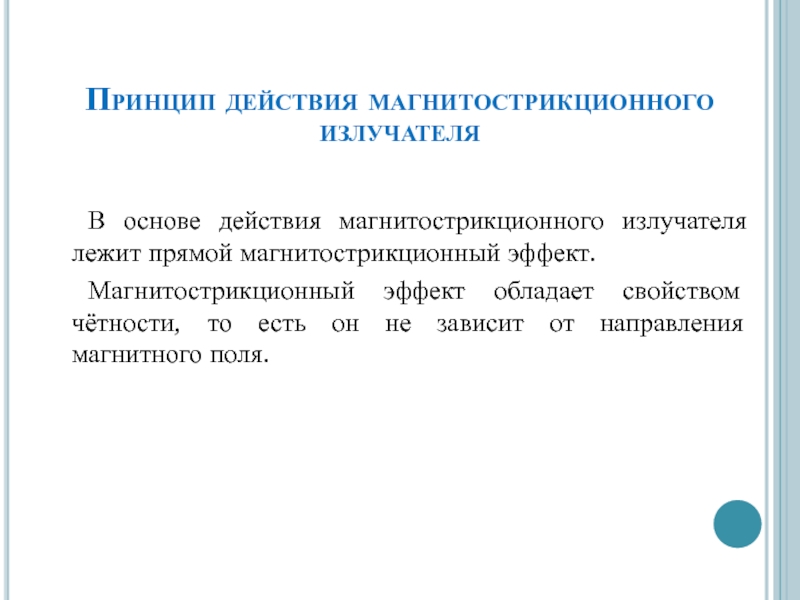

Слайд 4Принцип действия магнитострикционного излучателя
В основе действия магнитострикционного излучателя лежит прямой магнитострикционный
эффект.
Магнитострикционный эффект обладает свойством чётности, то есть он не зависит от направления магнитного поля.
Магнитострикционный эффект обладает свойством чётности, то есть он не зависит от направления магнитного поля.

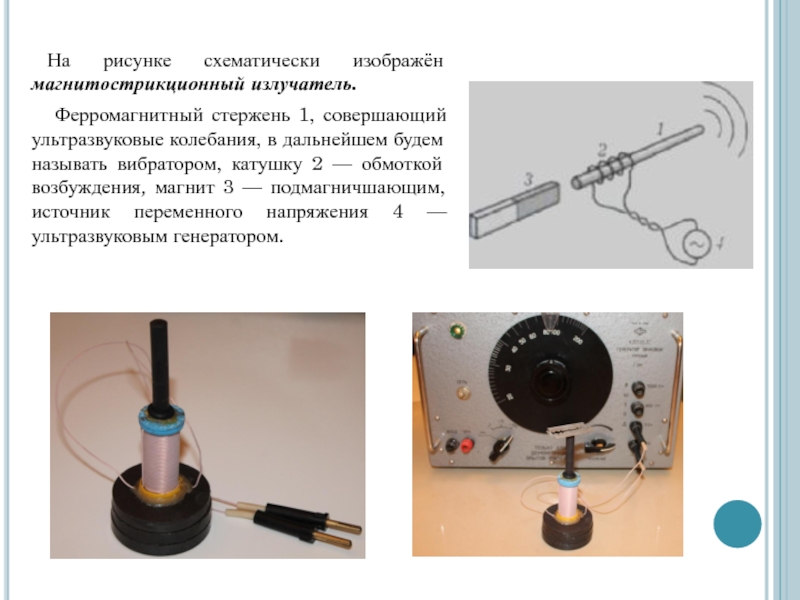

Слайд 5 На рисунке схематически изображён магнитострикционный излучатель.
Ферромагнитный стержень 1, совершающий ультразвуковые
колебания, в дальнейшем будем называть вибратором, катушку 2 — обмоткой возбуждения, магнит 3 — подмагничшающим, источник переменного напряжения 4 —ультразвуковым генератором.

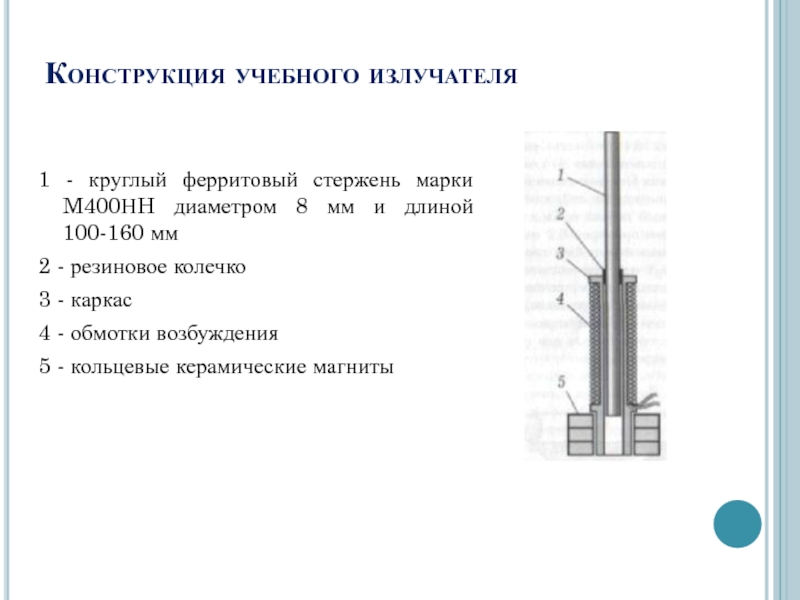

Слайд 6Конструкция учебного излучателя
1 - круглый ферритовый стержень марки M400НH диаметром 8
мм и длиной 100-160 мм
2 - резиновое колечко
3 - каркас
4 - обмотки возбуждения
5 - кольцевые керамические магниты
2 - резиновое колечко
3 - каркас
4 - обмотки возбуждения
5 - кольцевые керамические магниты
Слайд 7Проверка излучателя в работе
Включим генератор, установим режим синусоидального сигнала, перейдём в
частотный диапазон 2-20 кГц и увеличим амплитуду переменного напряжения от 0 до 5 В. Мы услышим, что излучатель издаёт слабый звук.
Поместим на верхний торец вибратора лезвие безопасной бритвы или небольшую пластинку жести и плавно будем изменять частоту генератора.
Поместим на верхний торец вибратора лезвие безопасной бритвы или небольшую пластинку жести и плавно будем изменять частоту генератора.

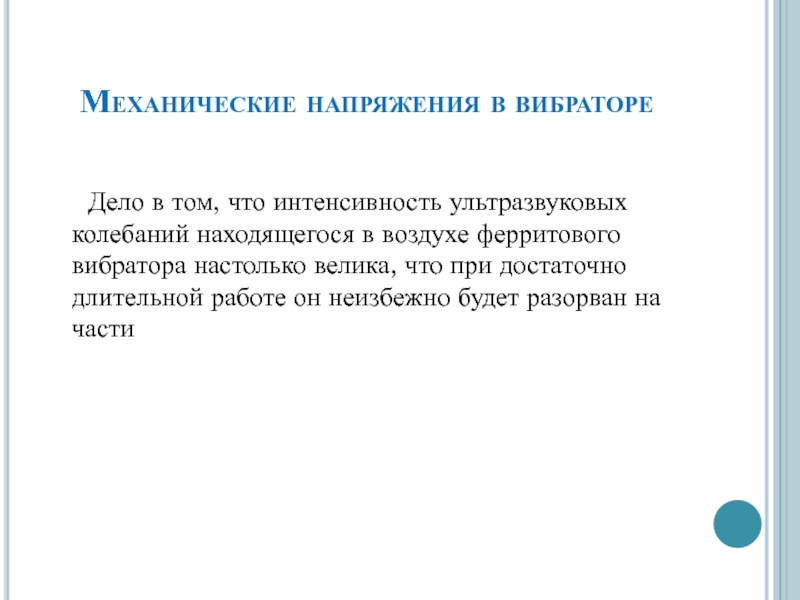

Слайд 10Механические напряжения в вибраторе
Дело в том, что интенсивность ультразвуковых колебаний находящегося
в воздухе ферритового вибратора настолько велика, что при достаточно длительной работе он неизбежно будет разорван на части

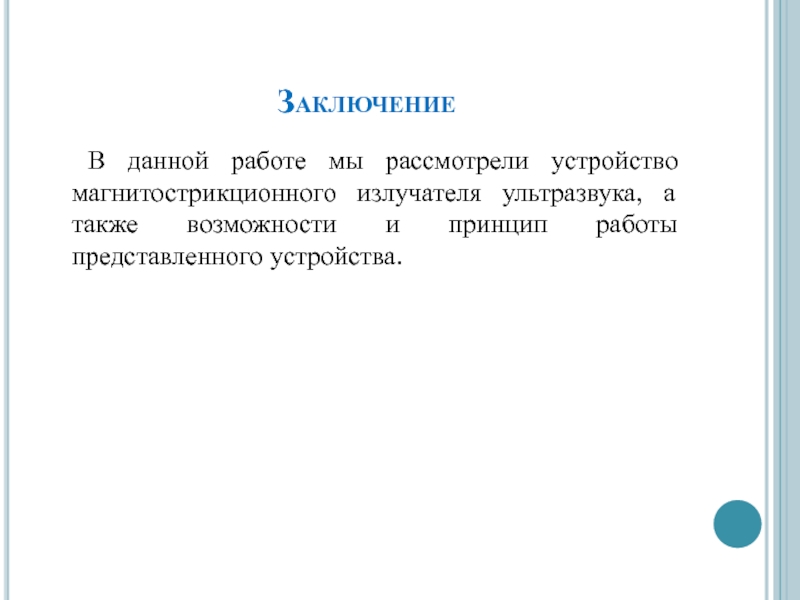

Слайд 11Заключение
В данной работе мы рассмотрели устройство магнитострикционного излучателя ультразвука, а также
возможности и принцип работы представленного устройства.
