Презентация, доклад к модульному уроку по теме Законы постоянного тока

понятия: электрический ток, сопротивление, ЭДС, мощность постоянного тока.

Закрепить умения и навыки в решении задач

электрический ток?
Условия, необходимые для существования электрического тока?
Перечислите действия электрического тока.
Что называют электрическим сопротивлением?
Назовите источники тока.
Как понимать надпись на
батарейке «1,5В»?
Что такое «короткое замыкание»?

ответы

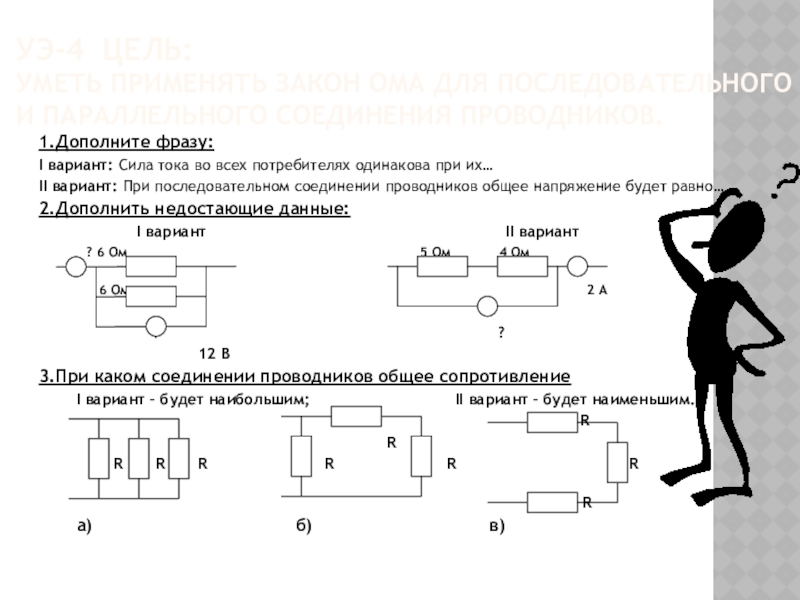

ПРОВОДНИКОВ.

1.Дополните фразу:
I вариант: Сила тока во всех потребителях одинакова при их…
II вариант: При последовательном соединении проводников общее напряжение будет равно…
2.Дополнить недостающие данные:
I вариант II вариант
? 6 Ом 5 Ом 4 Ом
А А
6 Ом 2 А
V
V ?
12 В
3.При каком соединении проводников общее сопротивление
I вариант – будет наибольшим; II вариант – будет наименьшим.
R
  R
R R R R R R

R
а) б) в)

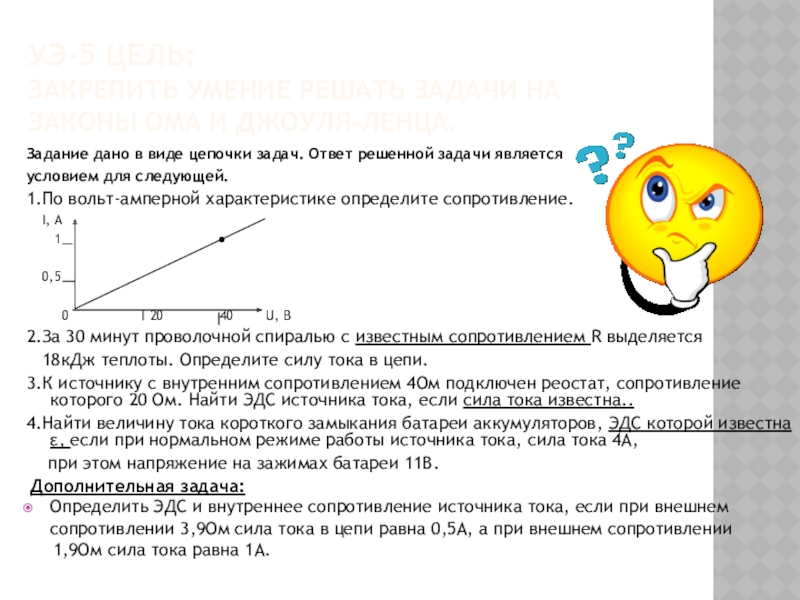

дано в виде цепочки задач. Ответ решенной задачи является
условием для следующей.
1.По вольт-амперной характеристике определите сопротивление.
I, A
1 ●

0,5

0 20 40 U, B
2.За 30 минут проволочной спиралью с известным сопротивлением R выделяется
18кДж теплоты. Определите силу тока в цепи.
3.К источнику с внутренним сопротивлением 4Ом подключен реостат, сопротивление которого 20 Ом. Найти ЭДС источника тока, если сила тока известна..
4.Найти величину тока короткого замыкания батареи аккумуляторов, ЭДС которой известна ε, если при нормальном режиме работы источника тока, сила тока 4А,
при этом напряжение на зажимах батареи 11В.
 Дополнительная задача:
Определить ЭДС и внутреннее сопротивление источника тока, если при внешнем сопротивлении 3,9Ом сила тока в цепи равна 0,5А, а при внешнем сопротивлении
1,9Ом сила тока равна 1А.

по теме.

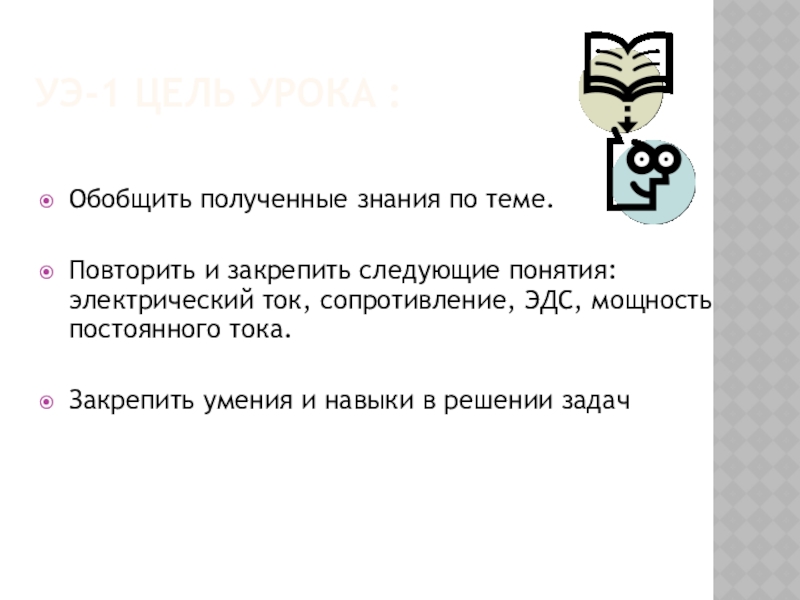

Повторить и закрепить следующие понятия: электрический ток, сопротивление, ЭДС, мощность постоянного тока.
Закрепить умения и навыки в решении задач

Домашнее задание:
§§102-108 Ф-10
Упражнение 15 (7,8)
