Презентация, доклад к исследовательской работе Пушка Гаусса
Содержание
- 1. Презентация к исследовательской работе Пушка Гаусса
- 2. Цель работы:Экспериментально изучить зависимость мощности (дальности полета) от напряжения и длины используемого снаряда.
- 3. Задачи:- создать демонстративную модель пушки Гаусса,
- 4. История создания Пушка Гаусса названа
- 5. Основные проблемыПервая и основная трудность — низкий
- 6. Принцип работы В цилиндрической обмотке
- 7. Элементы конструкции:1. Пластиковая трубка (115мм в длину

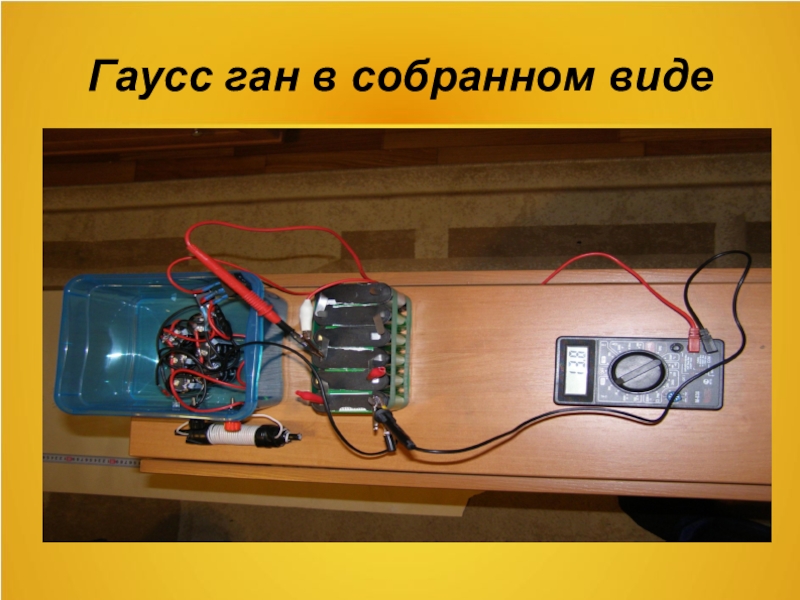

- 8. Гаусс ган в собранном виде
- 9. Изучение зависимости напряжения на совершение полезной работы снаряда (перемещения и скорости)Для добавления текста щёлкните мышью
- 10. Слайд 10
- 11. Вывод В результате проведения эксперимента, подкреплённого теоретическими
- 12. Спасибо за внимание!!!
Цель работы:Экспериментально изучить зависимость мощности (дальности полета) от напряжения и длины используемого снаряда.

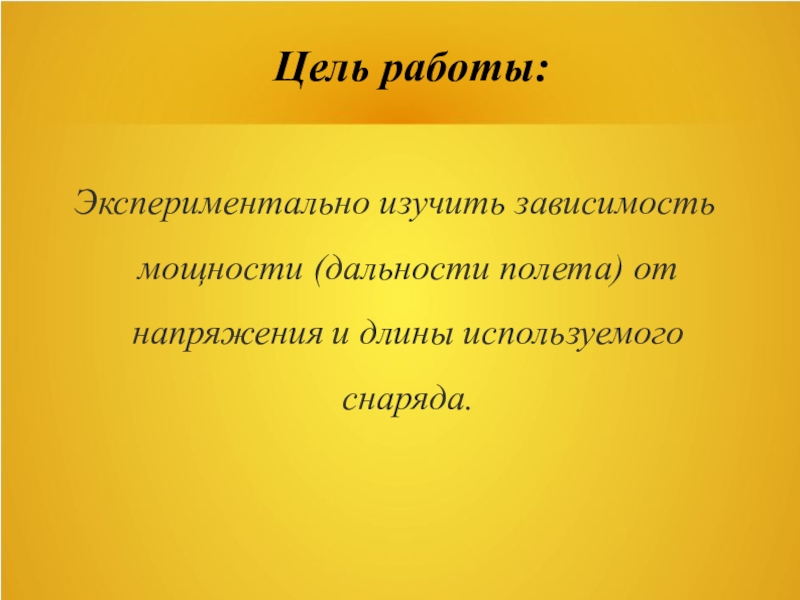

Слайд 2 Цель работы:
Экспериментально изучить зависимость мощности (дальности полета) от напряжения
и длины используемого снаряда.

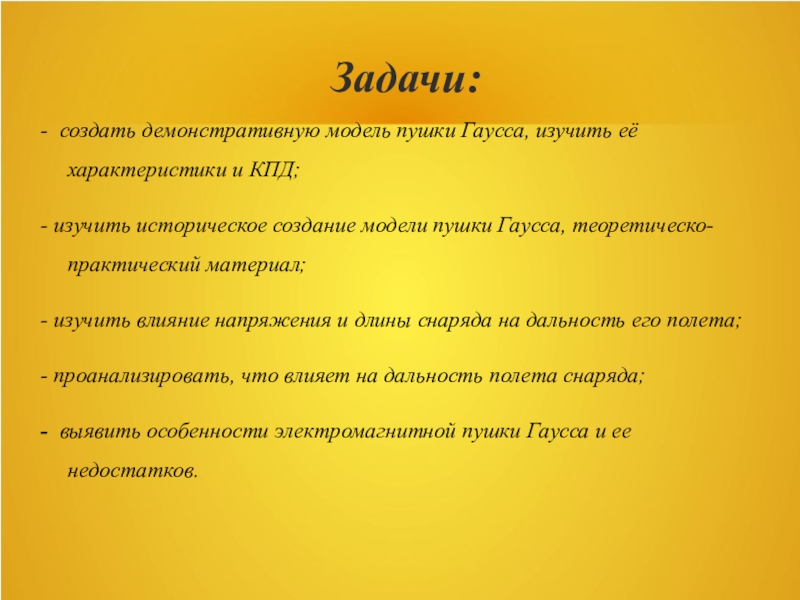

Слайд 3 Задачи:
- создать демонстративную модель пушки Гаусса, изучить её характеристики и
КПД;
- изучить историческое создание модели пушки Гаусса, теоретическо-практический материал;
- изучить влияние напряжения и длины снаряда на дальность его полета;
- проанализировать, что влияет на дальность полета снаряда;
- выявить особенности электромагнитной пушки Гаусса и ее недостатков.
- изучить историческое создание модели пушки Гаусса, теоретическо-практический материал;
- изучить влияние напряжения и длины снаряда на дальность его полета;
- проанализировать, что влияет на дальность полета снаряда;
- выявить особенности электромагнитной пушки Гаусса и ее недостатков.
Слайд 4 История создания
Пушка Гаусса названа по имени немецкого учёного
Карла Гаусса, заложившего основы математической теории электромагнетизма.
Иоганн Карл Фридрих Гаусс ( 30 апреля 1777 — 23 февраля 1855) — великий немецкий математик, астроном и физик, считается одним из величайших математиков всех времён.
Иоганн Карл Фридрих Гаусс ( 30 апреля 1777 — 23 февраля 1855) — великий немецкий математик, астроном и физик, считается одним из величайших математиков всех времён.

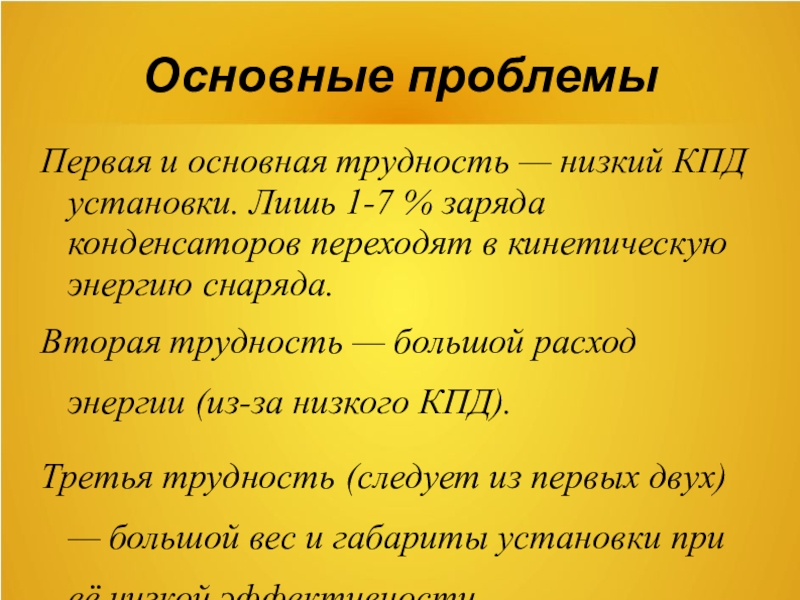

Слайд 5Основные проблемы
Первая и основная трудность — низкий КПД установки. Лишь 1-7
% заряда конденсаторов переходят в кинетическую энергию снаряда.
Вторая трудность — большой расход энергии (из-за низкого КПД).
Третья трудность (следует из первых двух) — большой вес и габариты установки при её низкой эффективности.
Четвёртая трудность — достаточно длительное время накопительной перезарядки конденсаторов.
Вторая трудность — большой расход энергии (из-за низкого КПД).
Третья трудность (следует из первых двух) — большой вес и габариты установки при её низкой эффективности.
Четвёртая трудность — достаточно длительное время накопительной перезарядки конденсаторов.
Слайд 6Принцип работы
В цилиндрической обмотке (соленоиде) при протекании через
нее электрического тока возникает магнитное поле. Это магнитное поле начинает втягивать внутрь соленоида снаряд (сделанный из ферромагнетика) , который от этого начинает разгоняться. Если в тот момент, когда снаряд окажется в середине обмотки ток в последней отключить, то втягивающее магнитное поле исчезнет и снаряд, набравший скорость, свободно вылетит через другой конец обмотки.
Слайд 7Элементы конструкции:
1. Пластиковая трубка (115мм в длину и внутренним диаметром 5
мм).
2. 6 снарядов из стали обладающие ферромагнетизмом. 2 из них с диаметром- 4 мм и длиной - 30мм. И 4 снаряда с диаметром 4 мм и длиной- 15мм.
3. Проволока для катушки (медная проволока с тонкой изоляцией сечение провода 1 мм).
4. Тиристор типа VS-40TPS12PBF служит для управления мощной нагрузкой с помощью слабых сигналов, а также переключения устройств.
5. Конденсаторы электролитические типа А8А 6800 мкФ 35В 6 штук.
2. 6 снарядов из стали обладающие ферромагнетизмом. 2 из них с диаметром- 4 мм и длиной - 30мм. И 4 снаряда с диаметром 4 мм и длиной- 15мм.
3. Проволока для катушки (медная проволока с тонкой изоляцией сечение провода 1 мм).
4. Тиристор типа VS-40TPS12PBF служит для управления мощной нагрузкой с помощью слабых сигналов, а также переключения устройств.
5. Конденсаторы электролитические типа А8А 6800 мкФ 35В 6 штук.

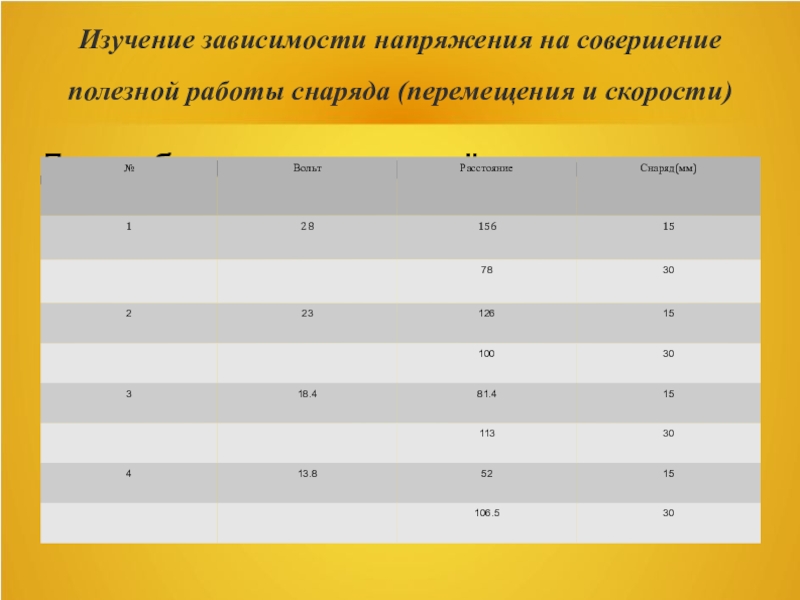

Слайд 9Изучение зависимости напряжения на совершение полезной работы снаряда (перемещения и скорости)
Для
добавления текста щёлкните мышью

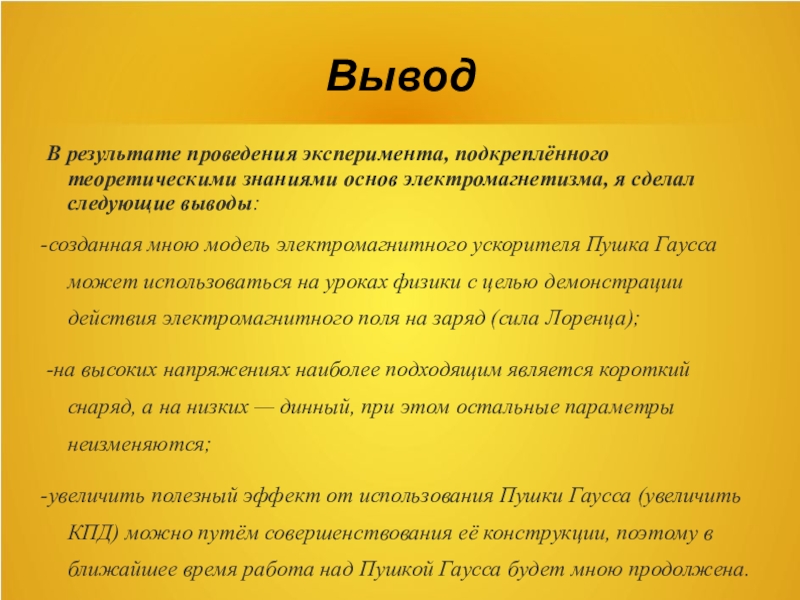

Слайд 11Вывод
В результате проведения эксперимента, подкреплённого теоретическими знаниями основ электромагнетизма, я
сделал следующие выводы:
-созданная мною модель электромагнитного ускорителя Пушка Гаусса может использоваться на уроках физики с целью демонстрации действия электромагнитного поля на заряд (сила Лоренца);
-на высоких напряжениях наиболее подходящим является короткий снаряд, а на низких — динный, при этом остальные параметры неизменяются;
-увеличить полезный эффект от использования Пушки Гаусса (увеличить КПД) можно путём совершенствования её конструкции, поэтому в ближайшее время работа над Пушкой Гаусса будет мною продолжена.
-созданная мною модель электромагнитного ускорителя Пушка Гаусса может использоваться на уроках физики с целью демонстрации действия электромагнитного поля на заряд (сила Лоренца);
-на высоких напряжениях наиболее подходящим является короткий снаряд, а на низких — динный, при этом остальные параметры неизменяются;
-увеличить полезный эффект от использования Пушки Гаусса (увеличить КПД) можно путём совершенствования её конструкции, поэтому в ближайшее время работа над Пушкой Гаусса будет мною продолжена.
