Презентация, доклад История изобретения турбин

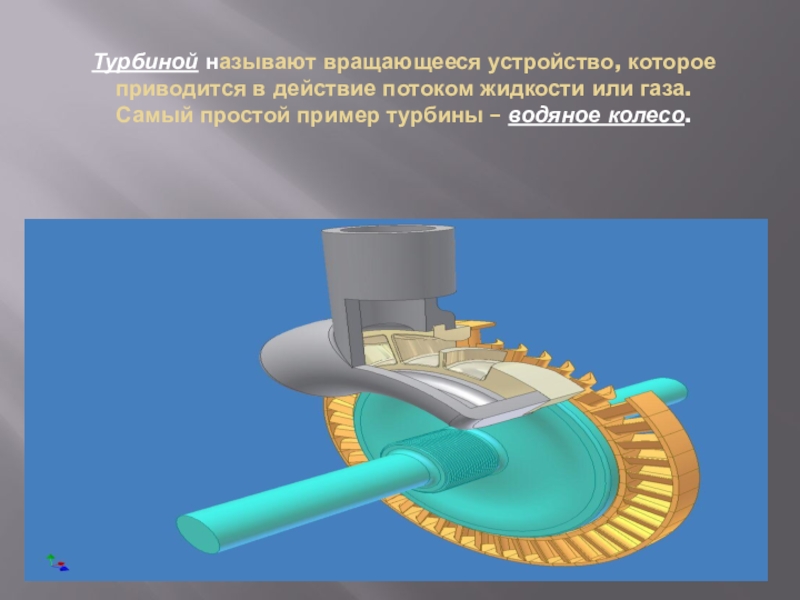

газа. Самый простой пример турбины – водяное колесо.

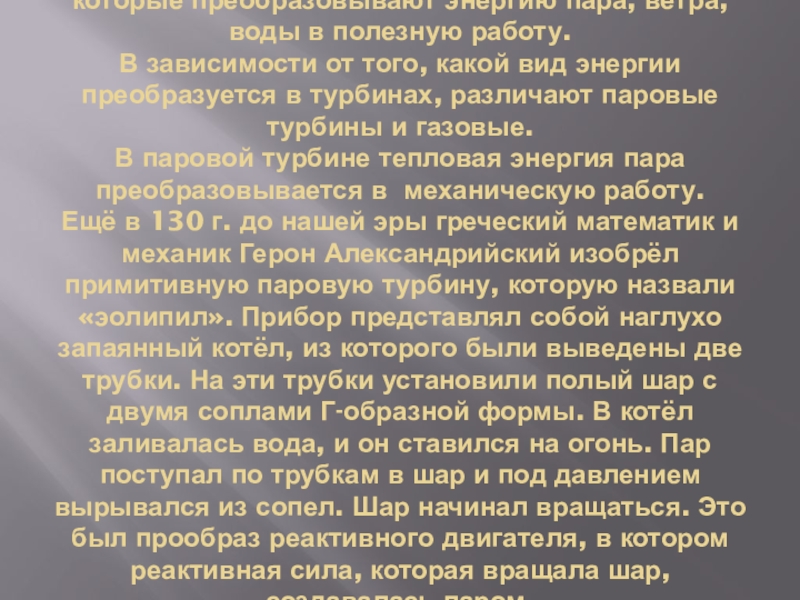

пара, ветра, воды в полезную работу. В зависимости от того, какой вид энергии преобразуется в турбинах, различают паровые турбины и газовые. В паровой турбине тепловая энергия пара преобразовывается в  механическую работу. Ещё в 130 г. до нашей эры греческий математик и механик Герон Александрийский изобрёл примитивную паровую турбину, которую назвали «эолипил». Прибор представлял собой наглухо запаянный котёл, из которого были выведены две трубки. На эти трубки установили полый шар с двумя соплами Г-образной формы. В котёл заливалась вода, и он ставился на огонь. Пар поступал по трубкам в шар и под давлением вырывался из сопел. Шар начинал вращаться. Это был прообраз реактивного двигателя, в котором реактивная сила, которая вращала шар, создавалась паром.

Практического применения оно не нашло.

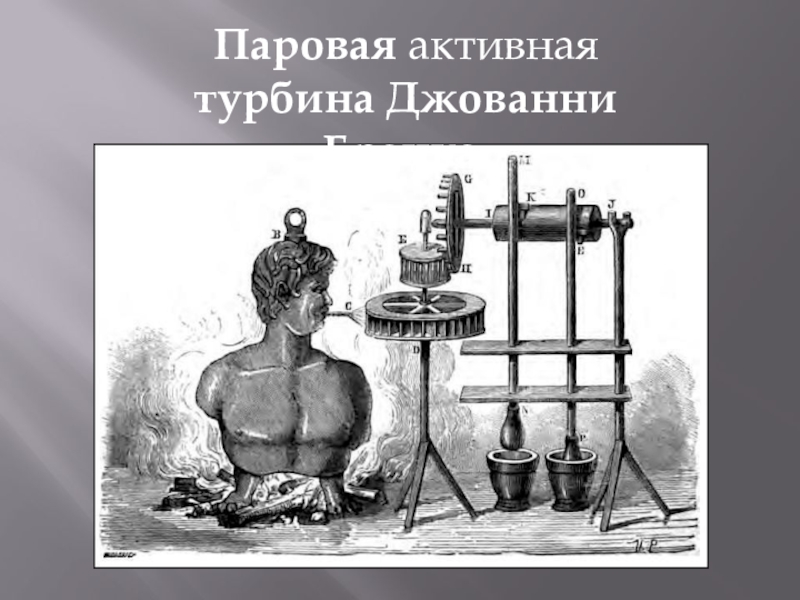

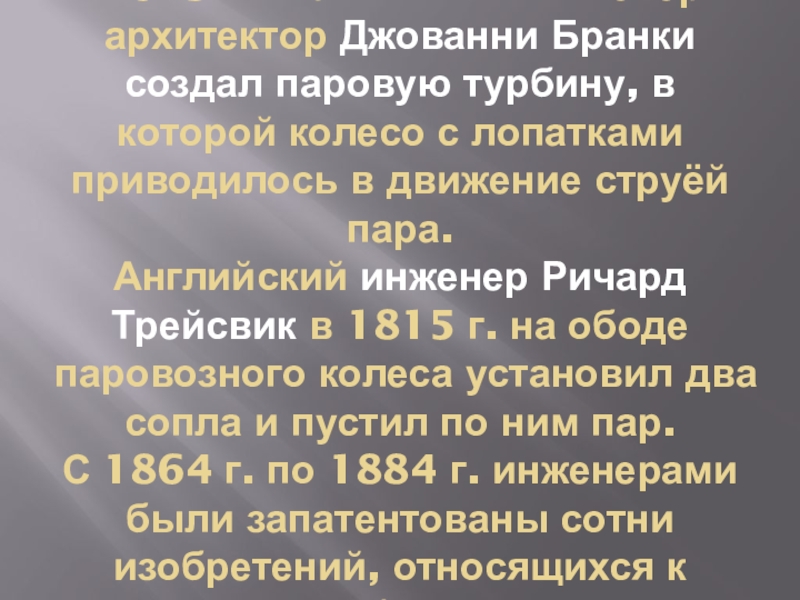

турбину, в которой колесо с лопатками приводилось в движение струёй пара. Английский инженер Ричард Трейсвик в 1815 г. на ободе паровозного колеса установил два сопла и пустил по ним пар. С 1864 г. по 1884 г. инженерами были запатентованы сотни изобретений, относящихся к турбинам.

которую можно было использовать в промышленности. В турбине Лаваля струя пара, выходящая из сопел неподвижного статора, давила на лопатки, закреплённые на ободе колеса. Колесо под давлением пара вращалось. Такая турбина называлась активной. В турбине Лаваля сопло расширялось на выходе. Это увеличивало скорость выходящего пара и, как следствие скорость вращения турбины. Сопло Лаваля стало прообразом современных ракетных сопел. Немного раньше, независимо от Лаваля, в 1884 г. английский инженер и промышленник Чарлз Алджернон Парсонс изобрёл многоступенчатую реактивную паровую турбину. В такой турбине имелось несколько рядов рабочих лопаток, которые назывались ступенями. Парсон запатентовал идею корабля, который приводился в действие этой турбиной. Газовая турбина отличается от паровой тем, что в движение её приводит не пар из котла, а газ, который образуется при сгорании топлива. А все основные принципы устройства паровых и газовых турбин одинаковы.

Джоном Барбером. Барбер разработал свою турбину для движения безлошадной повозки. А элементы турбины Барбера присутствуют в современных газовых турбинах.

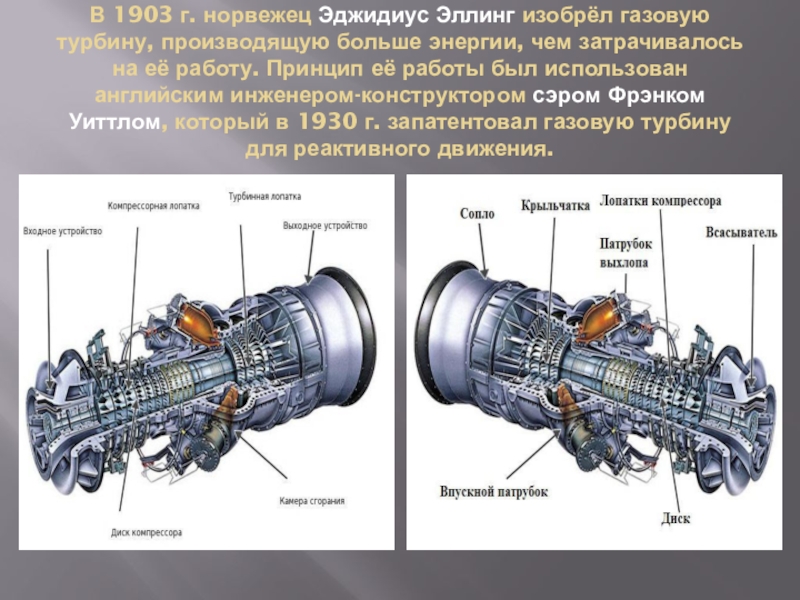

энергии, чем затрачивалось на её работу. Принцип её работы был использован английским инженером-конструктором сэром Фрэнком Уиттлом, который в 1930 г. запатентовал газовую турбину для реактивного движения.

устройство которой принципиально отличалось от устройства традиционной турбины. В турбине Тесла не было лопастей, которые приводились в движение энергией пара или газа. Вращающаяся часть турбины - ротор, представляла собой набор тонких металлических дисков, закреплённых на валу и разделённых шайбами. Поток газа или рабочей жидкости поступал с внешнего края дисков и проходил к центру по зазорам, закручиваясь. Известно, что если поток жидкости или газа направить по плоской поверхности, то поток начинает увлекать за собой эту поверхность. Диски в турбине Паскаля увлекались потоком газа, вызывая вращение.
