Презентация, доклад Гидравлический пресс, поршневой насос

Содержание

Тема урока: Гидравлический пресс, поршневой жидкостный насос.Цели урока:-сформировать понятия гидравлическая машина, гидравлический пресс-изучить физические основы работы и устройства гидравлического пресса, поршневого жидкостного насоса, их применение;-уметь решать задачи

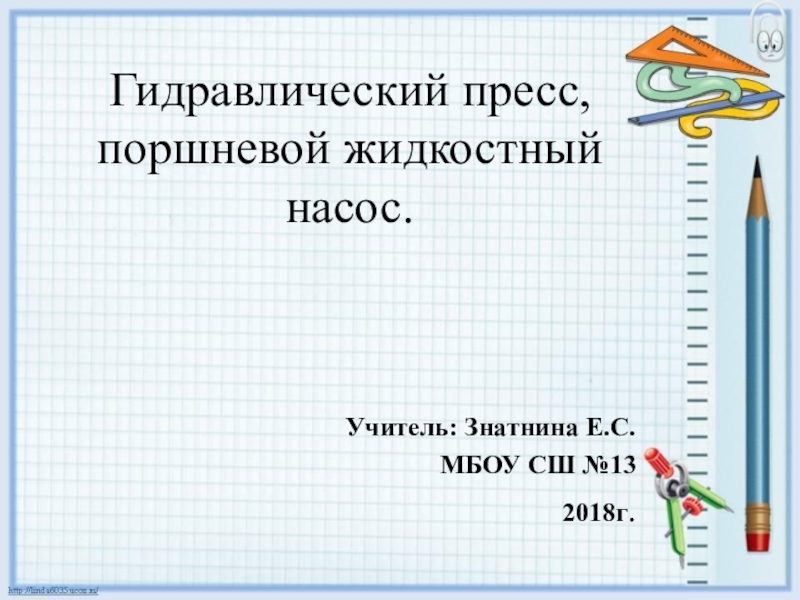

Слайд 1Гидравлический пресс, поршневой жидкостный насос.
Учитель: Знатнина Е.С.
МБОУ СШ №13
2018г.

Гидравлический пресс, поршневой жидкостный насос.Учитель: Знатнина Е.С.МБОУ СШ №132018г.

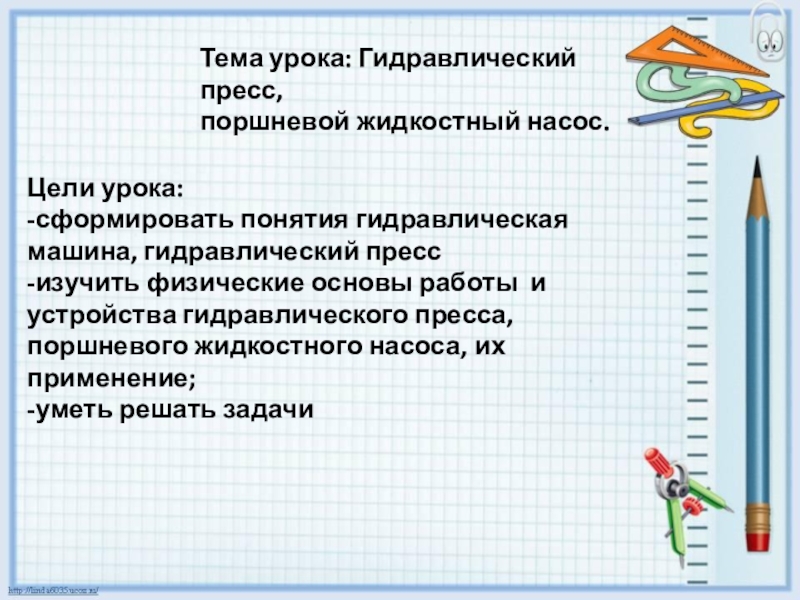

Слайд 2Тема урока: Гидравлический пресс,
поршневой жидкостный насос.
Цели урока:
-сформировать понятия гидравлическая машина,

гидравлический пресс
-изучить физические основы работы и устройства гидравлического пресса, поршневого жидкостного насоса, их применение;
-уметь решать задачи
Тема урока: Гидравлический пресс, поршневой жидкостный насос.Цели урока:-сформировать понятия гидравлическая машина, гидравлический пресс-изучить физические основы работы и

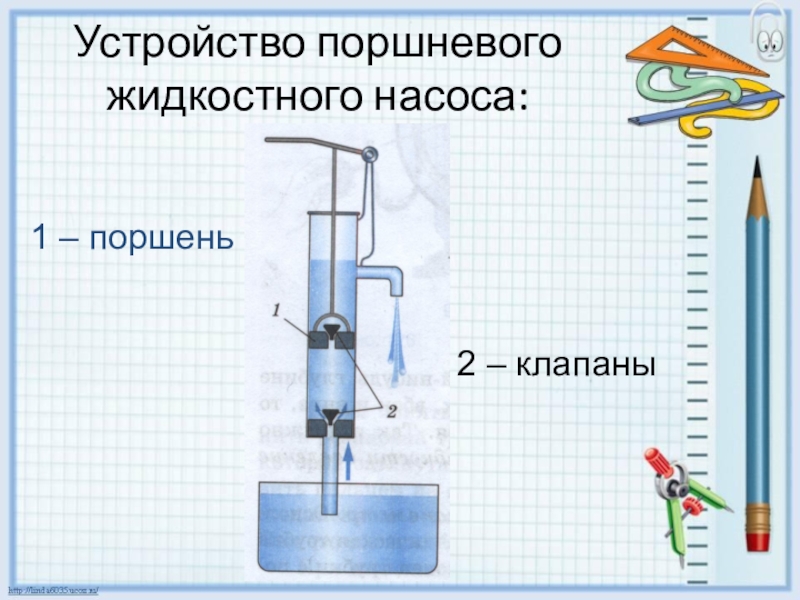

Слайд 3Устройство поршневого жидкостного насоса:
2 – клапаны
1 – поршень

Устройство поршневого жидкостного насоса:2 – клапаны1 – поршень

Слайд 5Устройство поршневого жидкостного насоса с воздушной камерой
5 – рукоятка.
1 – поршень
2 –

всасывающий клапан

3 – нагнетательный клапан

4 – воздушная камера

Устройство поршневого жидкостного насоса с воздушной камерой5 – рукоятка.1 – поршень2 – всасывающий клапан3 – нагнетательный клапан4

Слайд 6Джозеф Брама(13 апреля 1748-9 декабря1814)- английский изобретатель, известен прежде всего тем,

что изобрел гидравлический пресс

3.Изложение материала

Джозеф Брама(13 апреля 1748-9 декабря1814)- английский изобретатель, известен прежде всего тем, что изобрел гидравлический пресс3.Изложение материала

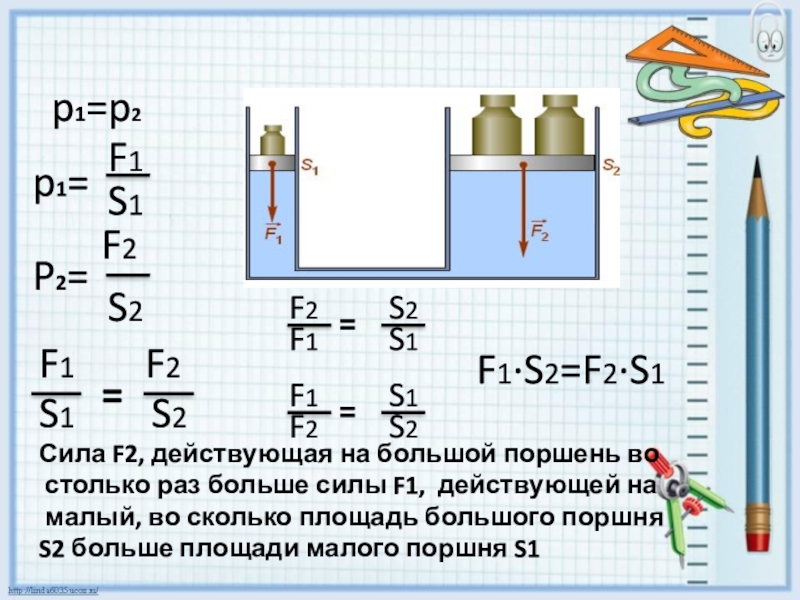

Слайд 8F1·S2=F2·S1
Сила F2, действующая на большой поршень во
столько раз больше силы

F1, действующей на
малый, во сколько площадь большого поршня
S2 больше площади малого поршня S1

p1=p2

F1·S2=F2·S1Сила F2, действующая на большой поршень во столько раз больше силы F1, действующей на малый, во сколько

Слайд 9С помощью гидравлической машины можно
малой силой уравновесить большую
При работе

гидравлического пресса создается
выигрыш в силе, равный отношению площади
большего поршня к площади меньшего.
С помощью гидравлической машины можно малой силой уравновесить большую При работе гидравлического пресса создается выигрыш в силе,

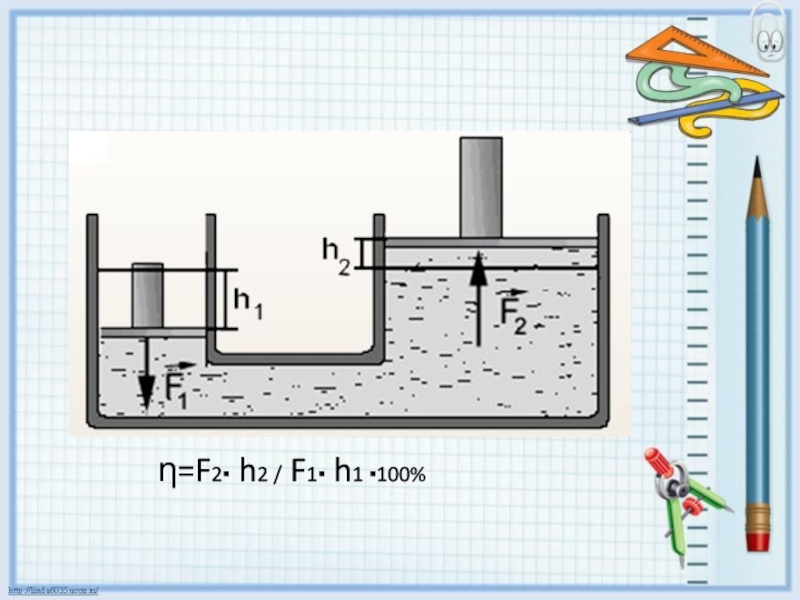

Слайд 10η=F2▪ h2 / F1▪ h1 ▪100%

η=F2▪ h2 / F1▪ h1 ▪100%

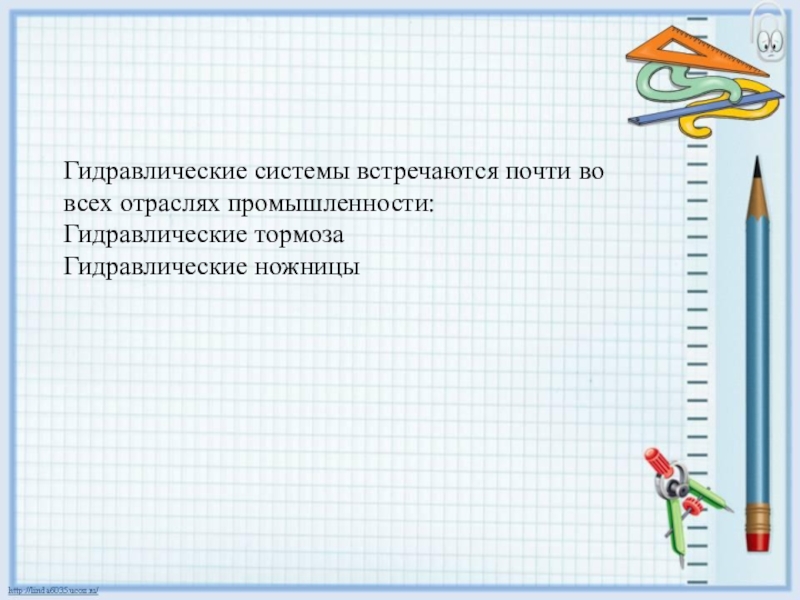

Слайд 11Гидравлические системы встречаются почти во всех отраслях промышленности:
Гидравлические тормоза
Гидравлические ножницы


Гидравлические системы встречаются почти во всех отраслях промышленности:Гидравлические тормозаГидравлические ножницы

Слайд 12Какую силу нужно приложить к меньшему поршню площадью 0,1 м2, чтобы

поднять тело весом 500 Н, находящийся на поршне площадью 5м2?

Дано
S1=0,1м2
F1=500H
S2=5м2
F2=?



Ответ: 25000 Н

Решение

4.Решение задач

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2, чтобы поднять тело весом 500 Н, находящийся

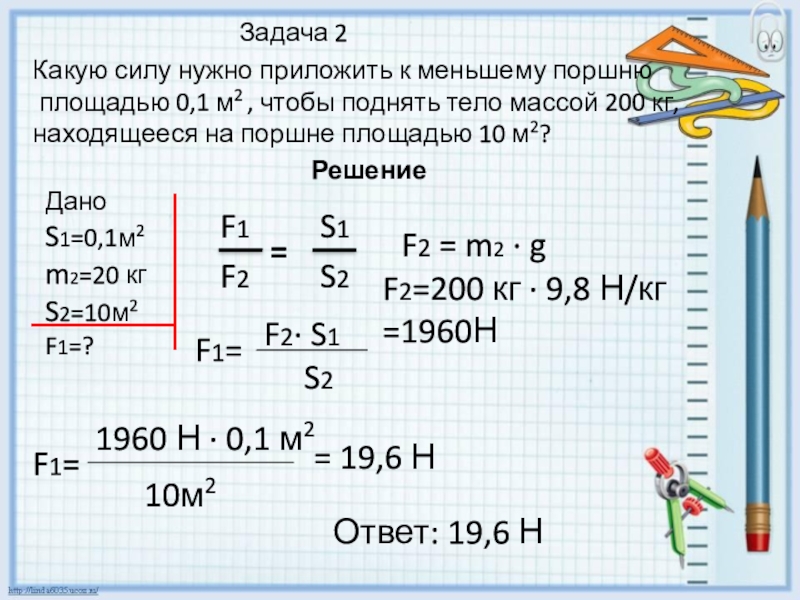

Слайд 13Какую силу нужно приложить к меньшему поршню
площадью 0,1 м2 ,

чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м2?

Задача 2

Решение

Дано
S1=0,1м2
m2=20 кг
S2=10м2
F1=?

F2 = m2 · g


F1=

F2· S1

S2

F2=200 кг · 9,8 Н/кг
=1960Н

F1=

1960 Н · 0,1 м2

10м2

= 19,6 Н

Ответ: 19,6 Н

Какую силу нужно приложить к меньшему поршню площадью 0,1 м2 , чтобы поднять тело массой 200 кг,

Слайд 14 В-1
В-2
5. Самостоятельная работа
На большой поршень действует сила 18000Н,

а на малый поршень сила 300 Н. Какой выигрыш в силе даёт гидравлическая машина ?

Площадь большего поршня 150 см2. Какова площадь малого поршня гидравлической машины, если она даёт выигрыш в силе в 30 раз?

В-1 В-25. Самостоятельная работа На большой поршень действует сила 18000Н, а на малый поршень сила 300

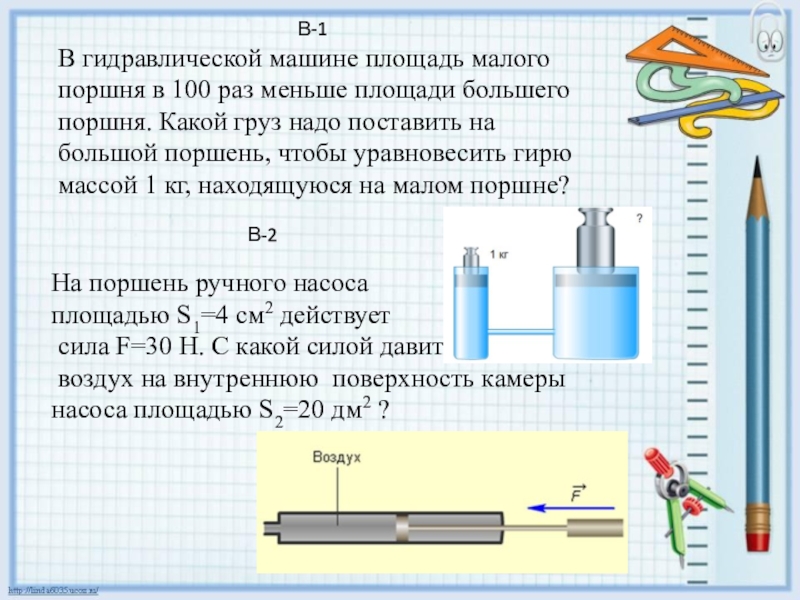

Слайд 15 В-1
В-2
В гидравлической машине площадь малого поршня в 100 раз

меньше площади большего поршня. Какой груз надо поставить на большой поршень, чтобы уравновесить гирю массой 1 кг, находящуюся на малом поршне?

На поршень ручного насоса
площадью S1=4 см2 действует
сила F=30 Н. С какой силой давит
воздух на внутреннюю поверхность камеры насоса площадью S2=20 дм2 ?

В-1 В-2В гидравлической машине площадь малого поршня в 100 раз меньше площади большего поршня. Какой груз

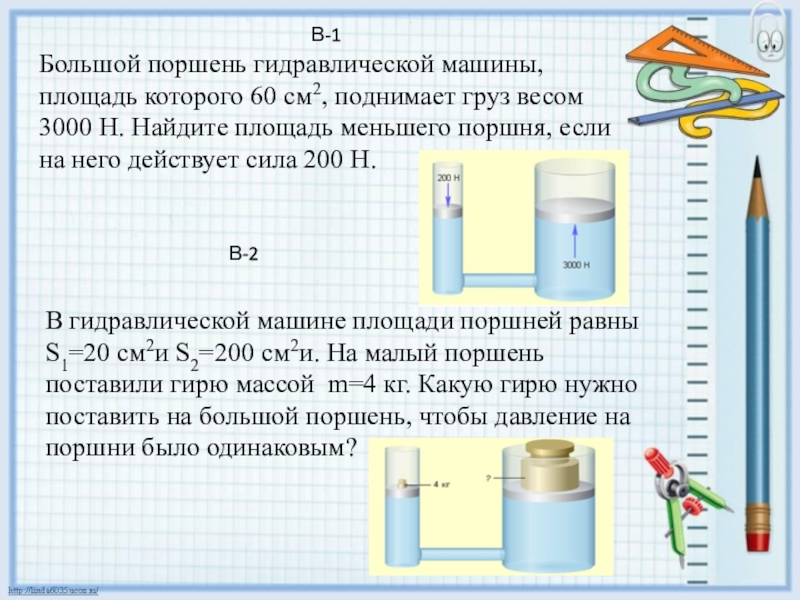

Слайд 16 В-1
В-2
Большой поршень гидравлической машины, площадь которого 60 см2, поднимает

груз весом 3000 Н. Найдите площадь меньшего поршня, если на него действует сила 200 Н.

В гидравлической машине площади поршней равны S1=20 см2и S2=200 см2и. На малый поршень поставили гирю массой m=4 кг. Какую гирю нужно поставить на большой поршень, чтобы давление на поршни было одинаковым?

В-1 В-2Большой поршень гидравлической машины, площадь которого 60 см2, поднимает груз весом 3000 Н. Найдите площадь

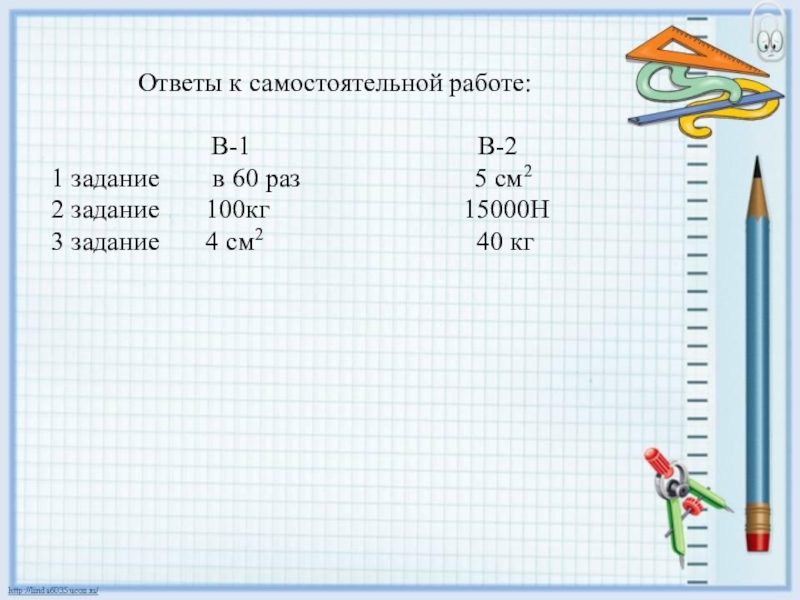

Слайд 17 Ответы к самостоятельной работе:


В-1 В-2
1 задание в 60 раз 5 см2
2 задание 100кг 15000Н
3 задание 4 см2 40 кг



Ответы к самостоятельной работе:

Слайд 18Использование гидравлических машин

Использование гидравлических машин

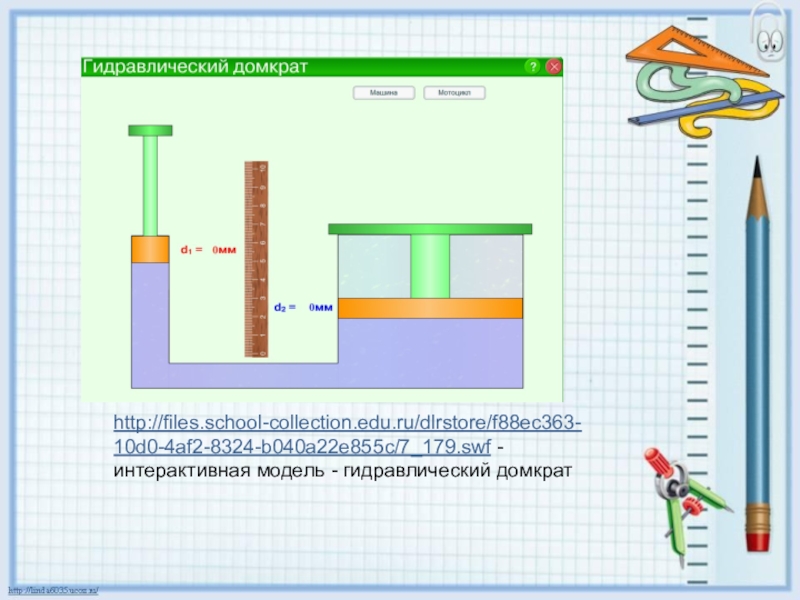

Слайд 19http://files.school-collection.edu.ru/dlrstore/f88ec363-10d0-4af2-8324-b040a22e855c/7_179.swf -интерактивная модель - гидравлический домкрат

http://files.school-collection.edu.ru/dlrstore/f88ec363-10d0-4af2-8324-b040a22e855c/7_179.swf -интерактивная модель - гидравлический домкрат

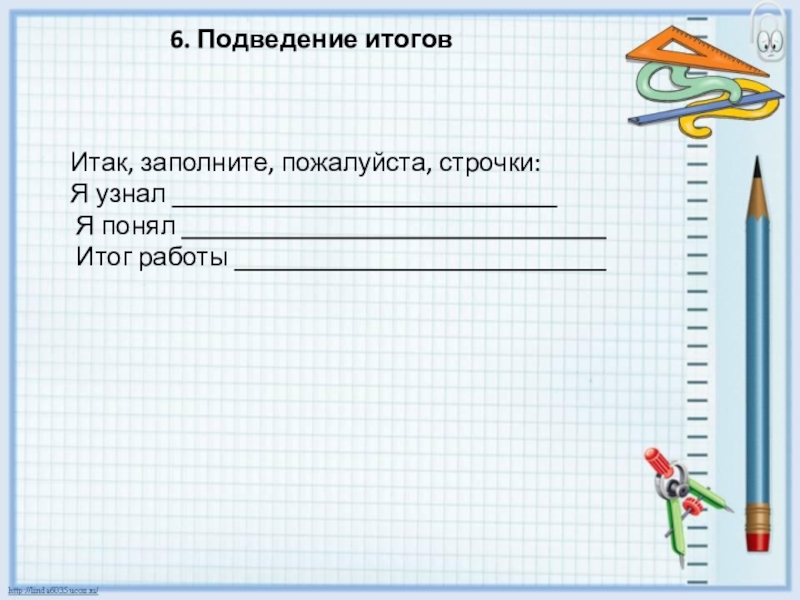

Слайд 20Итак, заполните, пожалуйста, строчки:
Я узнал _____________________________
Я понял ________________________________

Итог работы ____________________________

6. Подведение итогов

Итак, заполните, пожалуйста, строчки: Я узнал _____________________________ Я понял ________________________________ Итог работы ____________________________6. Подведение итогов

Слайд 217.Домашнее задание: § 47 Упр 23

7.Домашнее задание: § 47 Упр 23

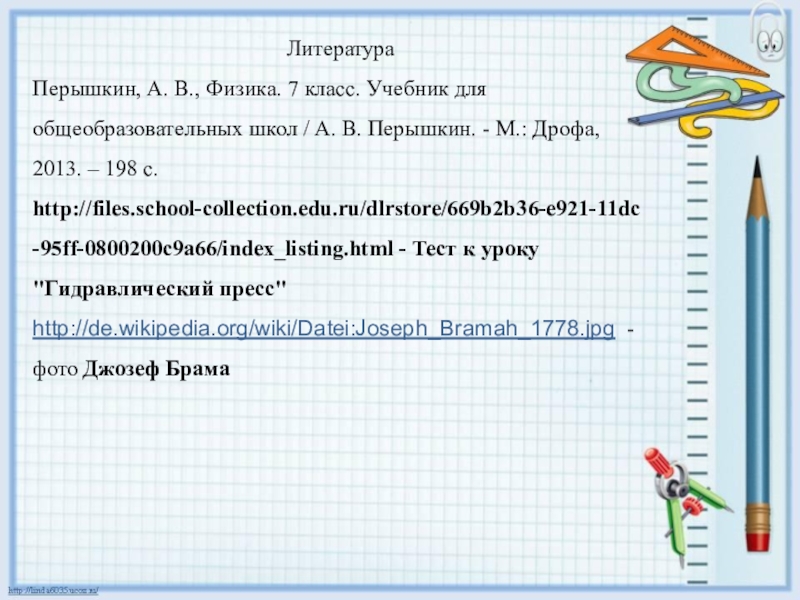

Слайд 22Литература
Перышкин, А. В., Физика. 7 класс. Учебник для общеобразовательных школ /

А. В. Перышкин. - М.: Дрофа, 2013. – 198 с.
http://files.school-collection.edu.ru/dlrstore/669b2b36-e921-11dc-95ff-0800200c9a66/index_listing.html - Тест к уроку "Гидравлический пресс"
http://de.wikipedia.org/wiki/Datei:Joseph_Bramah_1778.jpg -фото Джозеф Брама




ЛитератураПерышкин, А. В., Физика. 7 класс. Учебник для общеобразовательных школ / А. В. Перышкин. - М.: Дрофа,
