Презентация, доклад Физика в опорных конспектах, 10 класс

Блок 3. Основы термодинамики.

Электродинамика

Блок 4. Электростатика.

Блок 5. Законы постоянного тока.

Блок 6. Электрический ток в различных средах.

Блок 7. Магнитное поле.

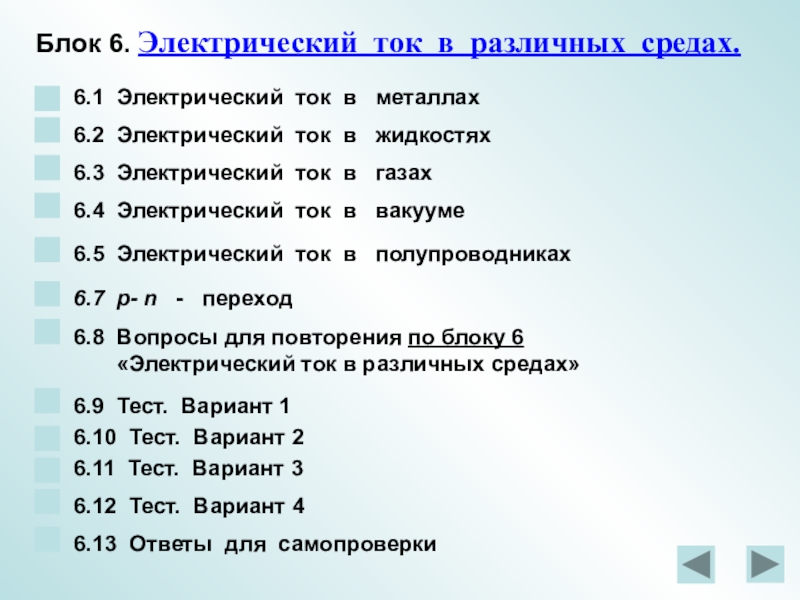

6.2 Электрический ток в жидкостях

6.3 Электрический ток в газах

6.4 Электрический ток в вакууме

6.5 Электрический ток в полупроводниках

6.7 p- n - переход

6.8 Вопросы для повторения по блоку 6
«Электрический ток в различных средах»

6.9 Тест. Вариант 1

6.10 Тест. Вариант 2

6.11 Тест. Вариант 3

6.12 Тест. Вариант 4

6.13 Ответы для самопроверки

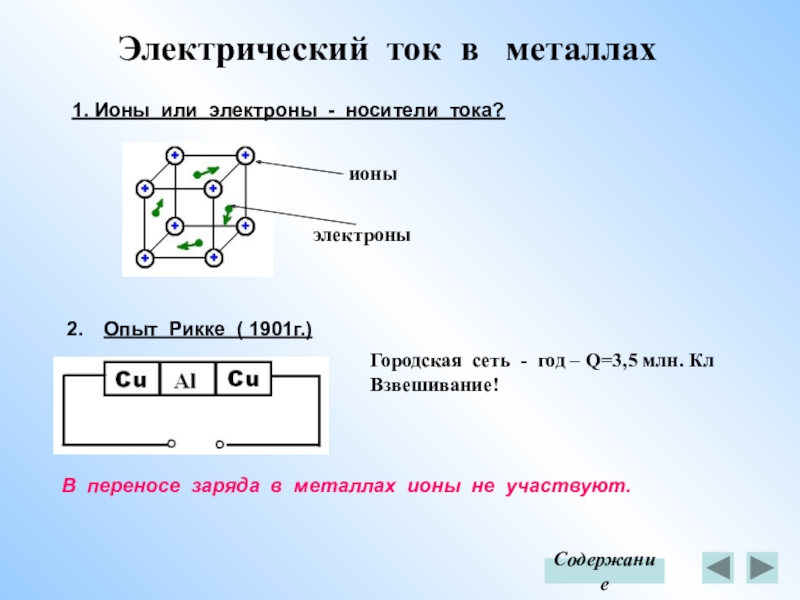

Городская сеть - год – Q=3,5 млн. Кл
Взвешивание!

В переносе заряда в металлах ионы не участвуют.

Содержание

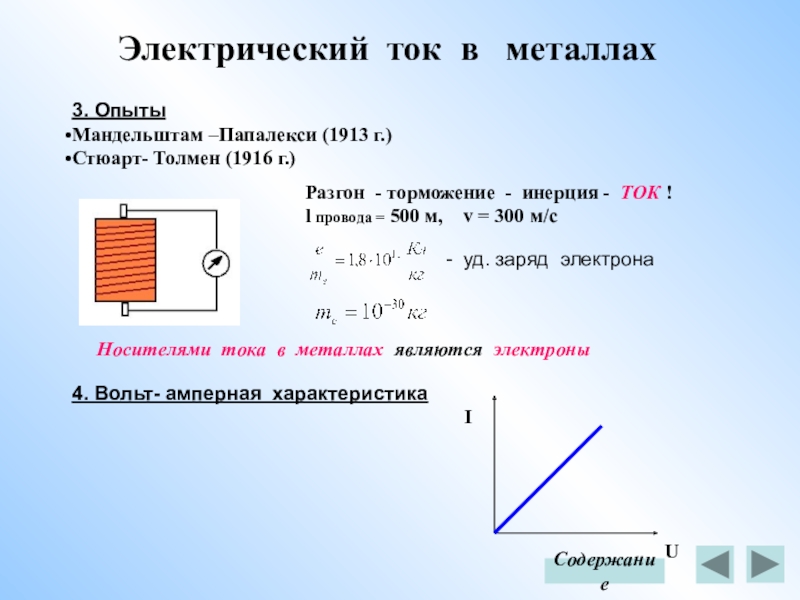

Разгон - торможение - инерция - ТОК !
l провода = 500 м, v = 300 м/с

- уд. заряд электрона

Носителями тока в металлах являются электроны

4. Вольт- амперная характеристика

U

I

Содержание

Диполь Н2О

2. Электролитическая диссоциация
( «разъединение»)

Содержание

Ионная проводимость !

Перенос вещества.

4. Вольт-амперная характеристика

U

I

Смещение за счет поляризации

5. Зависимость R (t)

t

R

R= R(1 – αt )

Содержание

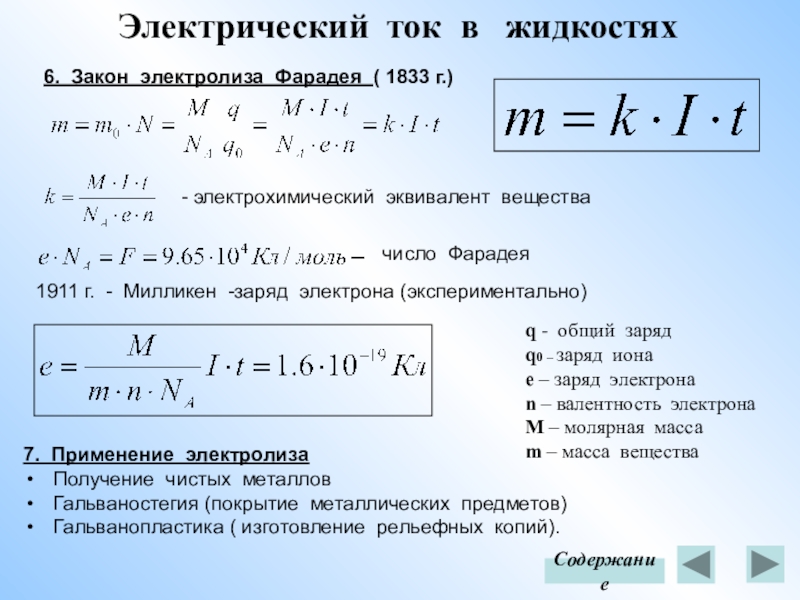

число Фарадея

1911 г. - Милликен -заряд электрона (экспериментально)

q - общий заряд
q0 – заряд иона
e – заряд электрона
n – валентность электрона
M – молярная масса
m – масса вещества

7. Применение электролиза
Получение чистых металлов
Гальваностегия (покрытие металлических предметов)
Гальванопластика ( изготовление рельефных копий).

Содержание

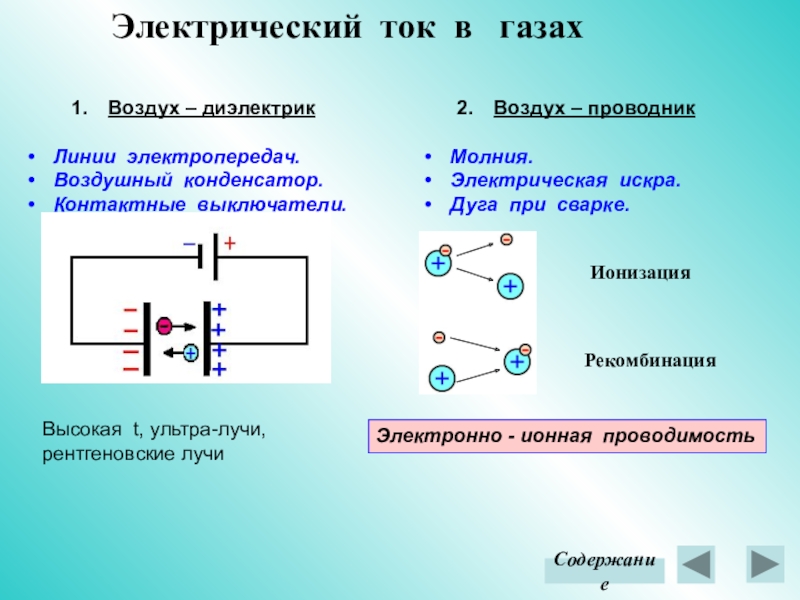

Ионизация

Рекомбинация

Электронно - ионная проводимость

Высокая t, ультра-лучи,
рентгеновские лучи

Содержание

О

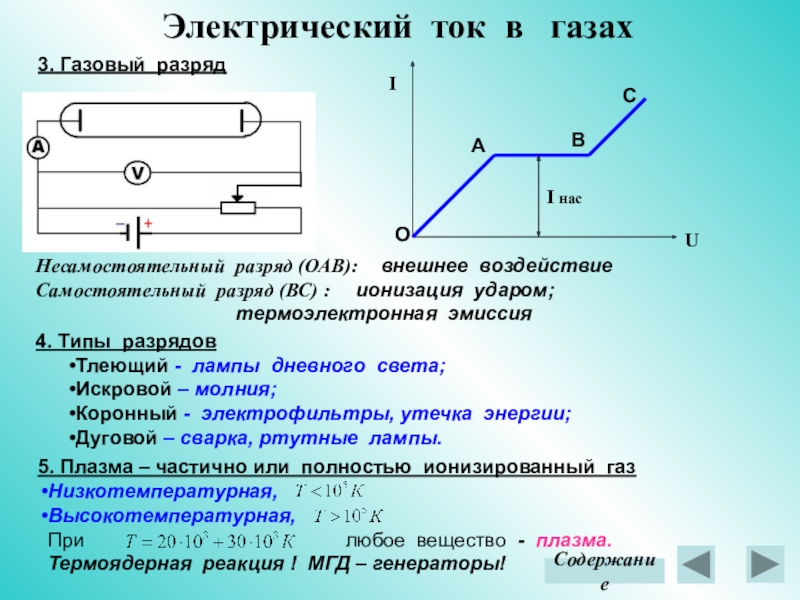

4. Типы разрядов
Тлеющий - лампы дневного света;
Искровой – молния;
Коронный - электрофильтры, утечка энергии;
Дуговой – сварка, ртутные лампы.

5. Плазма – частично или полностью ионизированный газ
Низкотемпературная,
Высокотемпературная,
При любое вещество - плазма.
Термоядерная реакция ! МГД – генераторы!

Содержание

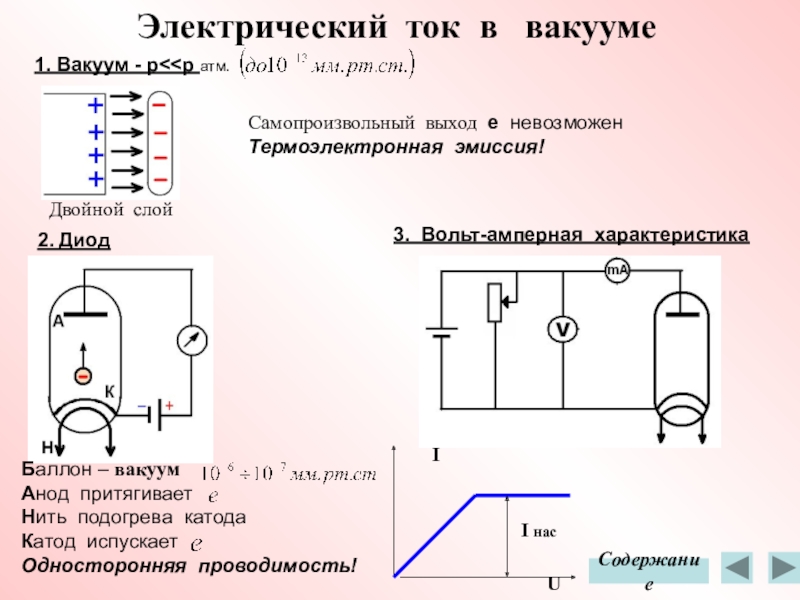

2. Диод

Баллон – вакуум
Анод притягивает
Нить подогрева катода
Катод испускает
Односторонняя проводимость!

3. Вольт-амперная характеристика

I нас

U

I

Содержание

Содержание

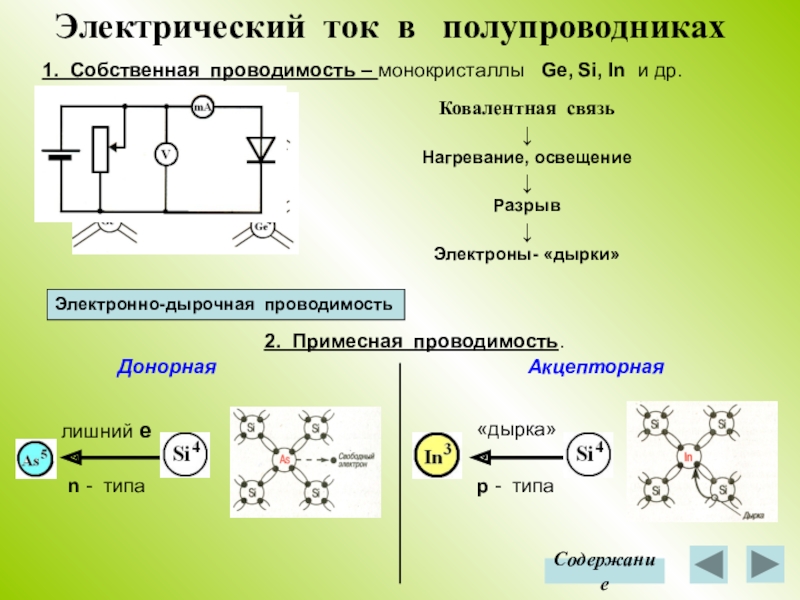

Ковалентная связь
↓
Нагревание, освещение
↓
Разрыв
↓
Электроны- «дырки»

Электронно-дырочная проводимость

2. Примесная проводимость.

лишний е

Донорная

Акцепторная

«дырка»

n - типа

p - типа

Содержание

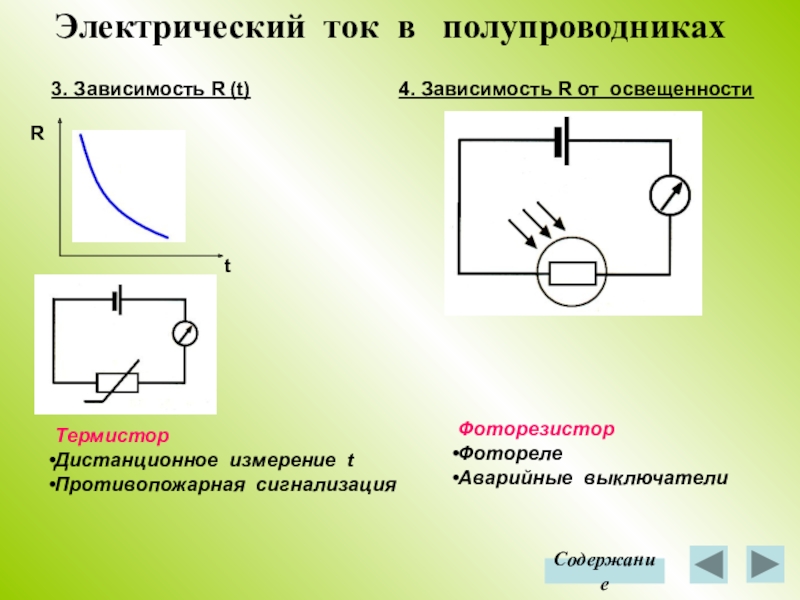

Термистор
Дистанционное измерение t
Противопожарная сигнализация

Фоторезистор
Фотореле
Аварийные выключатели

Содержание

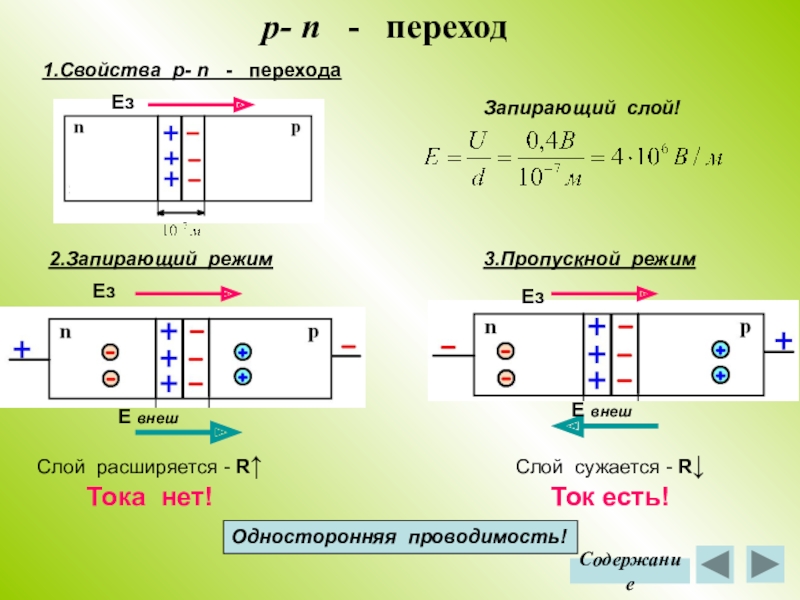

Ез

Запирающий слой!

2.Запирающий режим

3.Пропускной режим

Ез

Ез

Е внеш

Е внеш

Слой расширяется - R↑
Тока нет!

Слой сужается - R↓
Ток есть!

Односторонняя проводимость!

Содержание

Содержание

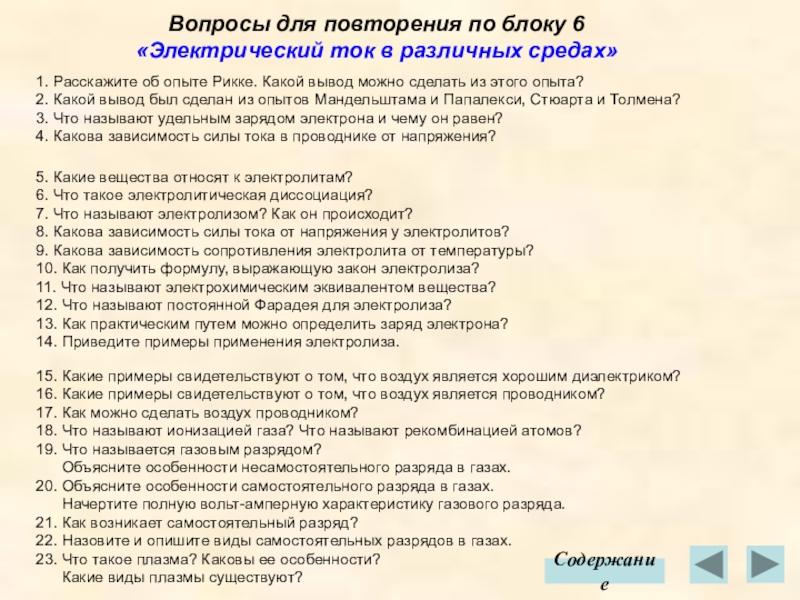

5. Какие вещества относят к электролитам?
6. Что такое электролитическая диссоциация?
7. Что называют электролизом? Как он происходит?
8. Какова зависимость силы тока от напряжения у электролитов?
9. Какова зависимость сопротивления электролита от температуры?
10. Как получить формулу, выражающую закон электролиза?
11. Что называют электрохимическим эквивалентом вещества?
12. Что называют постоянной Фарадея для электролиза?
13. Как практическим путем можно определить заряд электрона?
14. Приведите примеры применения электролиза.

15. Какие примеры свидетельствуют о том, что воздух является хорошим диэлектриком?
16. Какие примеры свидетельствуют о том, что воздух является проводником?
17. Как можно сделать воздух проводником?
18. Что называют ионизацией газа? Что называют рекомбинацией атомов?
19. Что называется газовым разрядом?
Объясните особенности несамостоятельного разряда в газах.
20. Объясните особенности самостоятельного разряда в газах.
Начертите полную вольт-амперную характеристику газового разряда.
21. Как возникает самостоятельный разряд?
22. Назовите и опишите виды самостоятельных разрядов в газах.
23. Что такое плазма? Каковы ее особенности?
Какие виды плазмы существуют?

Содержание

32. Какие вещества называют полупроводниками?
Приведите примеры полупроводников.
33. Почему полупроводники в нормальном состоянии являются
хорошими диэлектриками?
34. Объясните механизм возникновения собственной проводимости полупроводников.
35. Что называется электрическим током в беспримесных полупроводниках?
36. Почему собственная проводимость полупроводника мала?
37. Какие существуют виды примесей?
38. Как образуются примесные полупроводники и каково их название?
39. Как зависит сопротивление полупроводника от температуры и освещенности?
В каких устройствах это используется?
40. Как образуется р-n -переход?
41. Расскажите о запирающем и пропускном режимах.
42. Начертите и расскажите о вольт-амперной характеристике
полупроводникового диода.
43. Каким свойством обладает полупроводниковый диод и где это используется?
44. Что такое транзистор? Каково его назначение?
45. Как устроен транзистор?
46. Объясните работу транзистора.

Содержание

2. Свободные заряды в вакууме образуются в результате
А) реакции электролитической диссоциации,
Б) термоэлектронной эмиссии,
В) разрыва электронных связей между соседними атомами,
Г) отрыва электронов с верхних энергетических уровней атома.

3. Прохождение тока через жидкости вызывает действия
А) световые, Б) магнитные,
В) тепловые, Г) химические.

4. Сопротивление металлов при повышении температуры
А) возрастает, Б) уменьшается, В) не изменяется.

5. Масса выделившегося на электродах вещества при про­хождении тока через электролит определяется по формуле
А) I·Δt В) I·U
Б) k·I·Δt Г) I·U·Δt Д) I·R

Содержание

8. Перенос вещества наблюдается при прохождении тока через
А) газ В) металл,
Б) полупроводник, Г) вакуум.

9. На рисунке — схема электронно-лучевой трубки. Чтобы создать электронное облако, надо приложить напряжение между электродами
А) 1 и 2
Б) 3 и 5
В) 4 и 5
Г) 6 и 7
Д) 8 и 9
Е) 7 и 8

Содержание

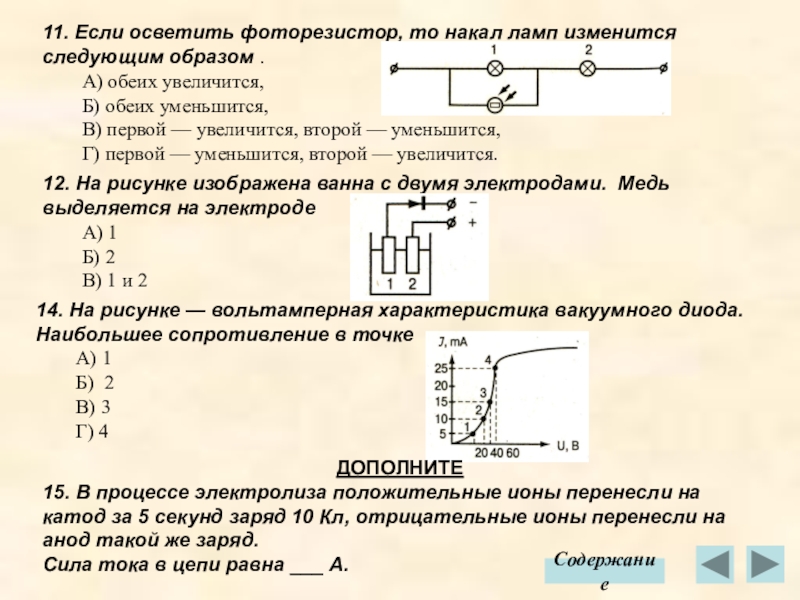

11. Если осветить фоторезистор, то накал ламп изменится следующим образом .
А) обеих увеличится,
Б) обеих уменьшится,
В) первой — увеличится, второй — уменьшится,
Г) первой — уменьшится, второй — увеличится.

12. На рисунке изображена ванна с двумя электродами. Медь выделяется на электроде

А) 1 Б) 2 В) 1 и 2

13. Веществом, сопротивление которого зависит от приложенного напряжения, является
А) металл, В) жидкость,
Б) полупроводник, Г) газ.

Содержание

ДОПОЛНИТЕ

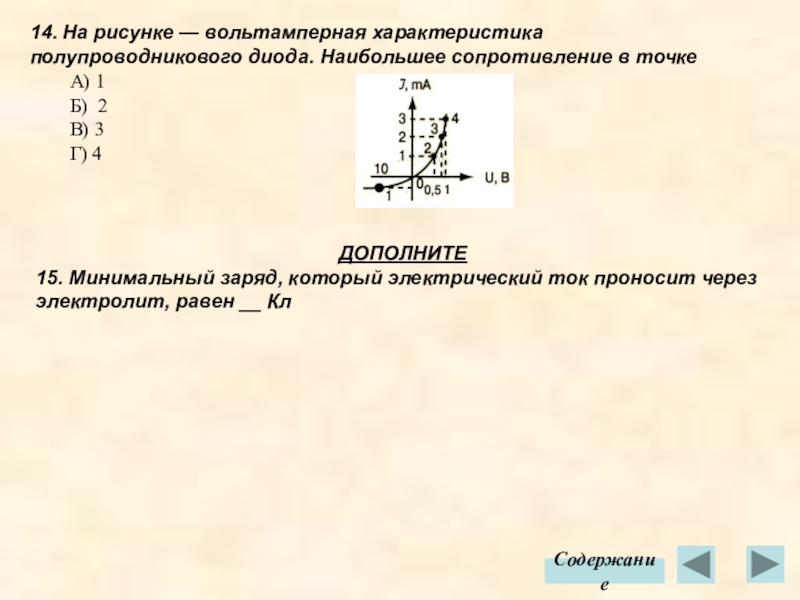

15. Минимальный заряд, который электрический ток проносит через электролит, равен __ Кл

Содержание

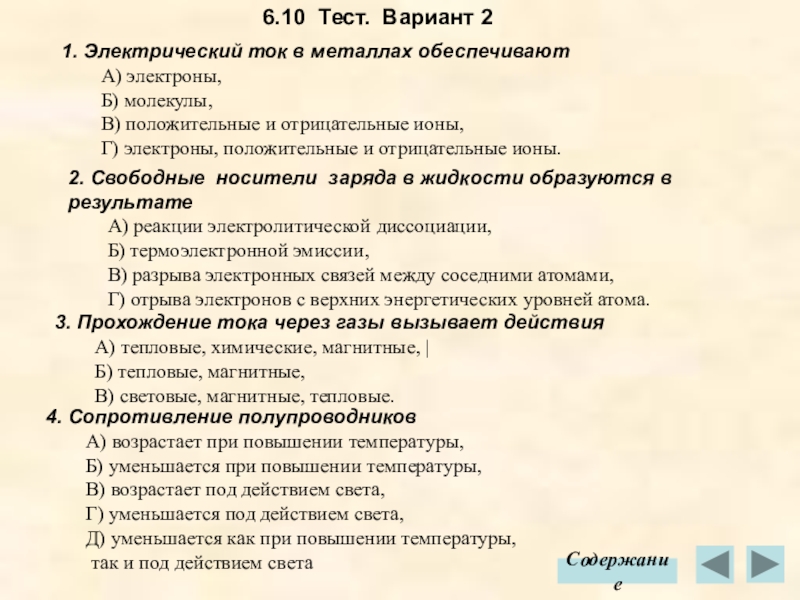

2. Свободные носители заряда в жидкости образуются в результате
А) реакции электролитической диссоциации,
Б) термоэлектронной эмиссии,
В) разрыва электронных связей между соседними атомами,
Г) отрыва электронов с верхних энергетических уровней атома.

3. Прохождение тока через газы вызывает действия
А) тепловые, химические, магнитные, |
Б) тепловые, магнитные,
В) световые, магнитные, тепловые.

4. Сопротивление полупроводников
А) возрастает при повышении температуры,
Б) уменьшается при повышении температуры,
В) возрастает под действием света,
Г) уменьшается под действием света,
Д) уменьшается как при повышении температуры,
так и под действием света

Содержание

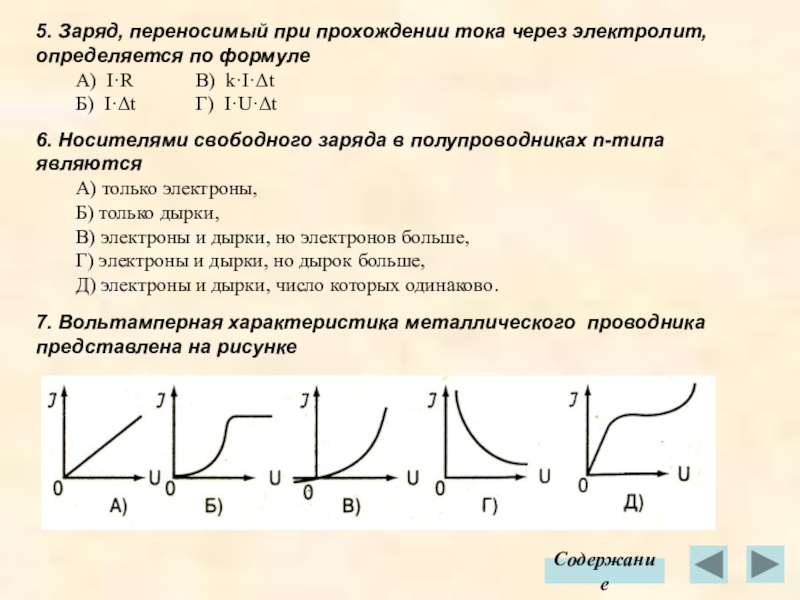

6. Носителями свободного заряда в полупроводниках n-типа являются
А) только электроны,
Б) только дырки,
В) электроны и дырки, но электронов больше,
Г) электроны и дырки, но дырок больше,
Д) электроны и дырки, число которых одинаково.

7. Вольтамперная характеристика металлического проводника представлена на рисунке

Содержание

9. На рисунке — схема электронно-лучевой трубки. Чтобы создать электронный пучок, надо приложить напряжение между электродами
А) 1 и 2
Б) 3 и 5
В) 4 и 5
Г) 6 и 7
Д) 8 и 9

10. Явлению ионизации газов соответствует только то утверждение, что
А) под внешним воздействием молекулы теряют электроны, превращаясь
в положительные ионы, а некоторые молекулы присоединяют электроны,
образуя отрицательные ионы,
Б) молекулы распадаются на положительные и отрицательные ионы,
В) при нагревании металла с его поверхности вылетают электроны,
Г) под действием тока происходит выделение вещества на электродах.

Содержание

12. На рисунке изображена ванна с двумя электродами. Медь выделяется на электроде
А) 1
Б) 2
В) 1 и 2

14. На рисунке — вольтамперная характеристика вакуумного диода. Наибольшее сопротивление в точке
А) 1
Б) 2
В) 3
Г) 4

ДОПОЛНИТЕ
15. В процессе электролиза положительные ионы перенесли на катод за 5 секунд заряд 10 Кл, отрицательные ионы перенесли на анод такой же заряд.
Сила тока в цепи равна ___ А.

Содержание

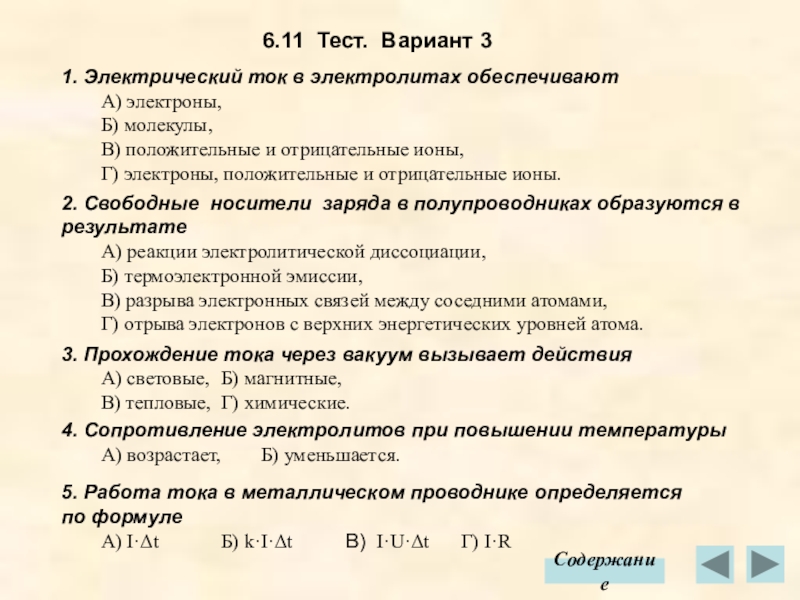

2. Свободные носители заряда в полупроводниках образуются в результате
А) реакции электролитической диссоциации,
Б) термоэлектронной эмиссии,
В) разрыва электронных связей между соседними атомами,
Г) отрыва электронов с верхних энергетических уровней атома.

3. Прохождение тока через вакуум вызывает действия
А) световые, Б) магнитные,
В) тепловые, Г) химические.

4. Сопротивление электролитов при повышении температуры
А) возрастает, Б) уменьшается.

5. Работа тока в металлическом проводнике определяется по формуле
А) I·Δt Б) k·I·Δt В) I·U·Δt Г) I·R

Содержание

8. Перенос вещества происходит в приборе
А) электрическая лампа, В) электродуговая лампа,
Б) электронно-лучевая трубка, Г) полупроводниковый диод.

9. На рисунке — схема электронно-лучевой трубки. Чтобы отклонить электронный луч вверх, надо приложить напряжение между электродами
А) 1 и 2
Б) 3 и 5
В) 4 и 5
Г) 6 и 7
Д) 8 и 9

Содержание

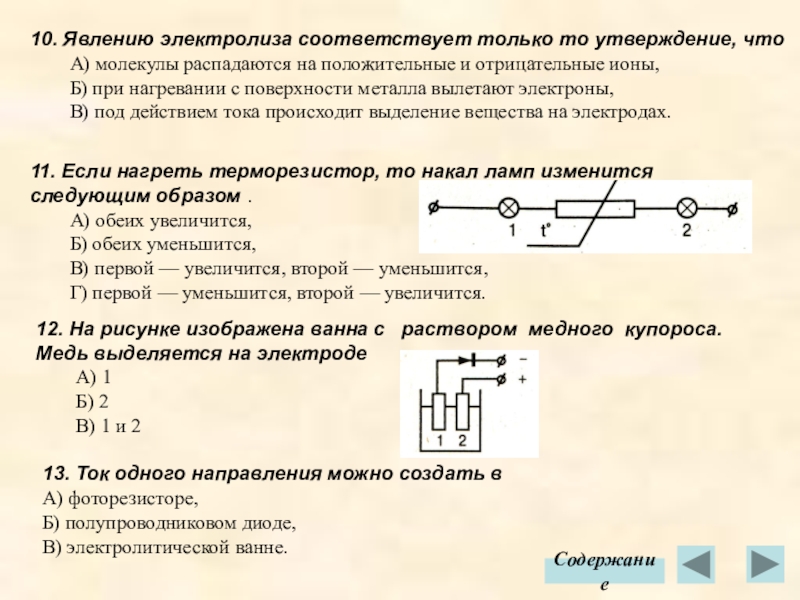

10. Явлению электролиза соответствует только то утверждение, что
А) молекулы распадаются на положительные и отрицательные ионы,
Б) при нагревании с поверхности металла вылетают электроны,
В) под действием тока происходит выделение вещества на электродах.

12. На рисунке изображена ванна с раствором медного купороса. Медь выделяется на электроде
А) 1
Б) 2
В) 1 и 2

13. Ток одного направления можно создать в
А) фоторезисторе,
Б) полупроводниковом диоде,
В) электролитической ванне.

Содержание

ДОПОЛНИТЕ

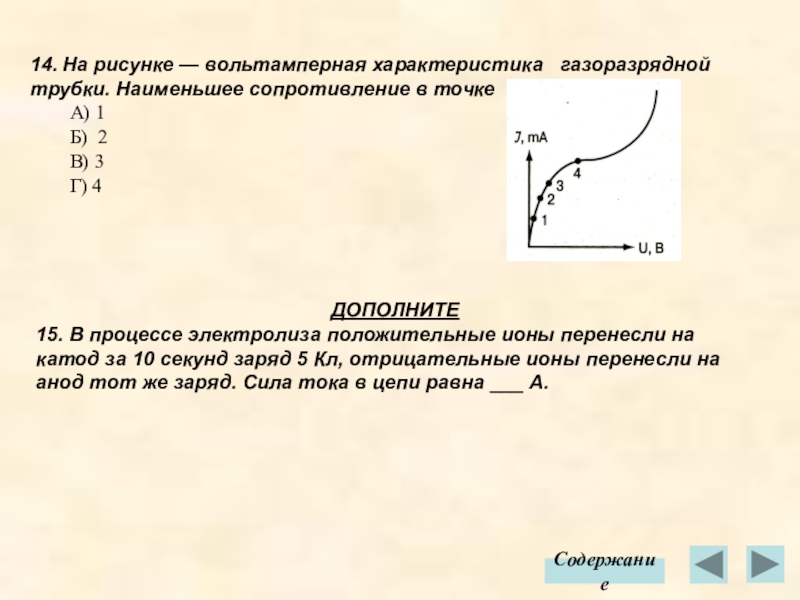

15. В процессе электролиза положительные ионы перенесли на катод за 10 секунд заряд 5 Кл, отрицательные ионы пере­несли на анод тот же заряд. Сила тока в цепи равна ___ А.

Содержание

2. Свободные носители заряда в металлах образуются в результате
А) реакции электролитической диссоциации,
Б) термоэлектронной эмиссии,
В) разрыва электронных связей между соседними атомами,
Г) отрыва электронов с верхних энергетических уровней атома.

3. Прохождение тока через металлы вызывает действия
А) тепловые, химические, магнитные, |
Б) тепловые, магнитные,
В) световые, магнитные, тепловые.

4. Сопротивление газов при повышении температуры
А) возрастает, Б) уменьшается, В) не изменяется.

5. Мощность тока в металлическом проводнике определяется по формуле
А) I·Δt В) I·U
Б) k·I·Δt Г) I·R Д) I·U·Δt

Содержание

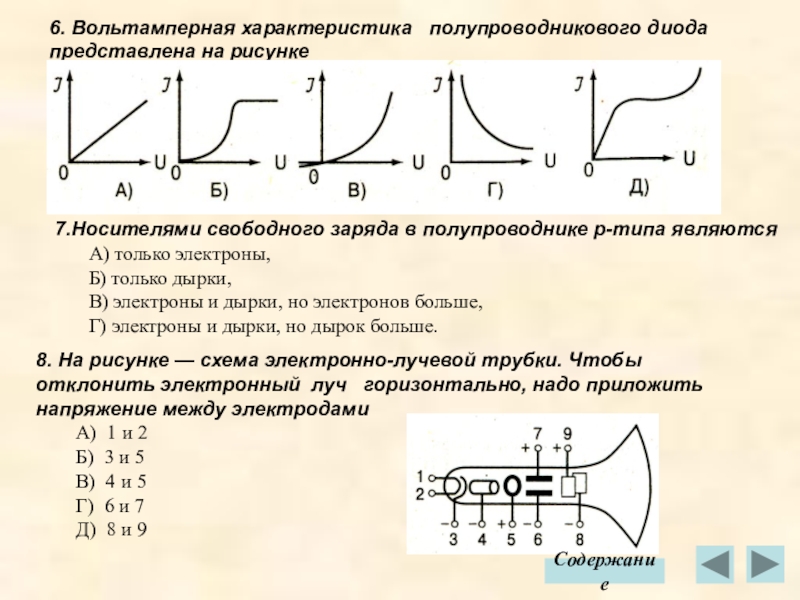

8. На рисунке — схема электронно-лучевой трубки. Чтобы отклонить электронный луч горизонтально, надо приложить напряжение между электродами
А) 1 и 2
Б) 3 и 5
В) 4 и 5
Г) 6 и 7
Д) 8 и 9

Содержание

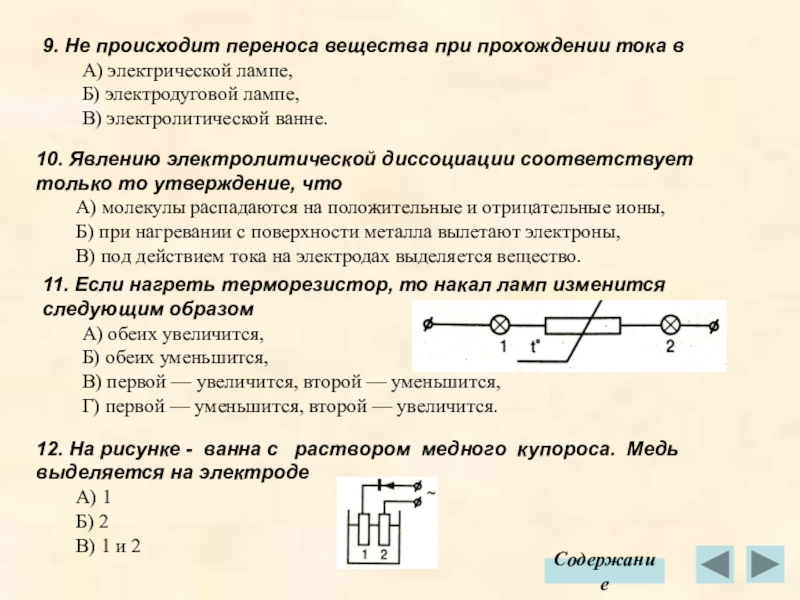

10. Явлению электролитической диссоциации соответствует только то утверждение, что
А) молекулы распадаются на положительные и отрицательные ионы,
Б) при нагревании с поверхности металла вылетают электроны,
В) под действием тока на электродах выделяется вещество.

11. Если нагреть терморезистор, то накал ламп изменится следующим образом
А) обеих увеличится,
Б) обеих уменьшится,
В) первой — увеличится, второй — уменьшится,
Г) первой — уменьшится, второй — увеличится.

12. На рисунке - ванна с раствором медного купороса. Медь выделяется на электроде
А) 1
Б) 2
В) 1 и 2

Содержание

14. На рисунке представлена вольтамперная характеристика металлического проводника. Сопротивления точек 1 и 2 имеют следующую зависимость
А) R1>R2
Б) R1 В) R1=R2

ДОПОЛНИТЕ
15. Сила тока в растворе электролита 5 А. За 5 секунд через раствор прошел заряд, равный ___ Кл.

Содержание
