Презентация, доклад Энергия электрического поля .Конденсаторы
Содержание
- 1. Презентация: Энергия электрического поля .Конденсаторы
- 2. Энергия электрического поля
- 3. Напряжение показывает, какую работу совершает электрическое поле
- 4. Определение:показывает, какую работу совершает эл. поле при перемещении единичного «+» заряда на данном участке цепи.
- 5. Единица напряжения названа вольтом (В) в честь
- 6. За единицу напряжения принимают такое электрическое напряжение
- 7. ВольтметрДля измерения напряжения существуют специальный измерительный прибор — вольтметр.Условное обозначение вольтметра на электрической схеме:
- 8. Решим задачиНа участке цепи при прохождении электрического
- 9. Конденсатор представляет собой два проводника, разделенные слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.Конденсатор
- 10. Электроемкость конденсатора равна где q
- 11. Применение конденсаторов Виды конденсаторов: - воздушный,
- 12. Энергия заряженного конденсатора.-
- 13. Закрепление.Решение задач:1. Какой ёмкости конденсатор. Если он
- 14. Задача № 1 Дано: q = 6
- 15. Закрепление.Решение задач:Какой величины заряд
- 16. Домашнее задание:Параграф №4; выучить определения тест№1,стр.22
Энергия электрического поля

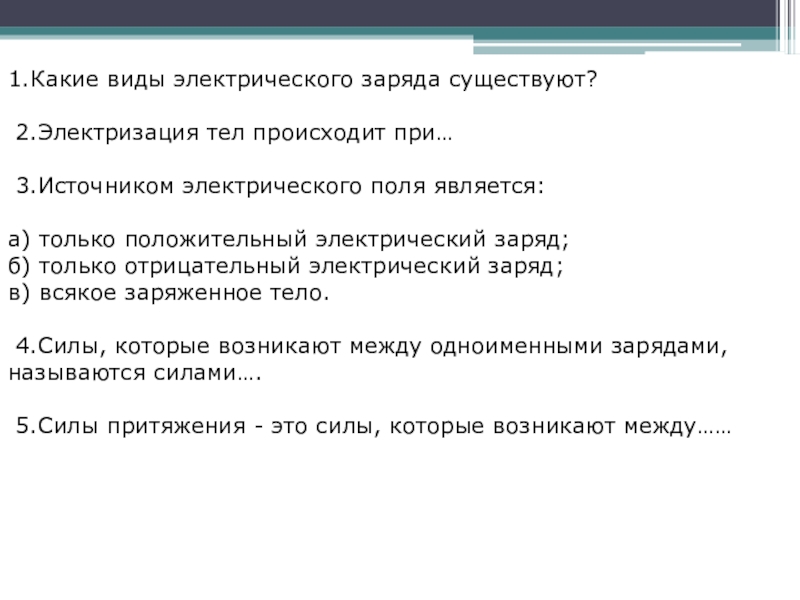

Слайд 11.Какие виды электрического заряда существуют?
2.Электризация тел происходит при…
3.Источником электрического поля является:
а)

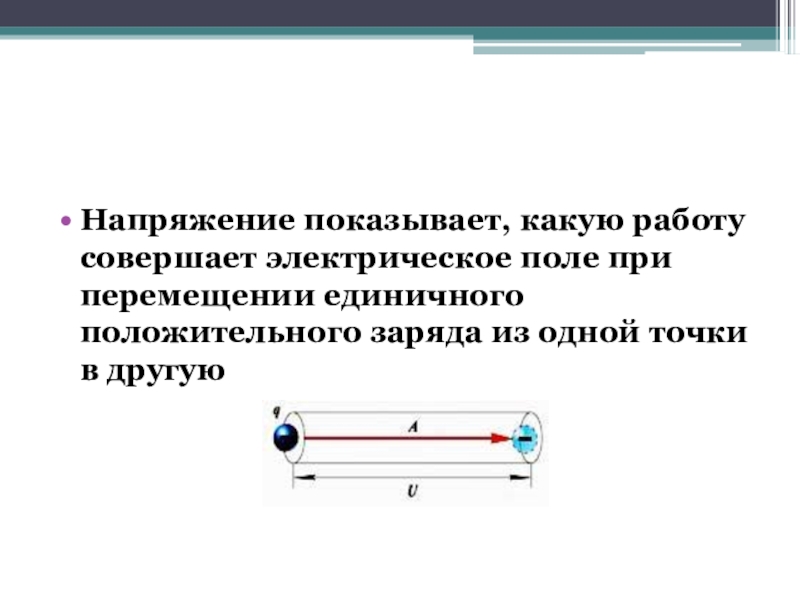

Слайд 3Напряжение показывает, какую работу совершает электрическое поле при перемещении единичного положительного
заряда из одной точки в другую

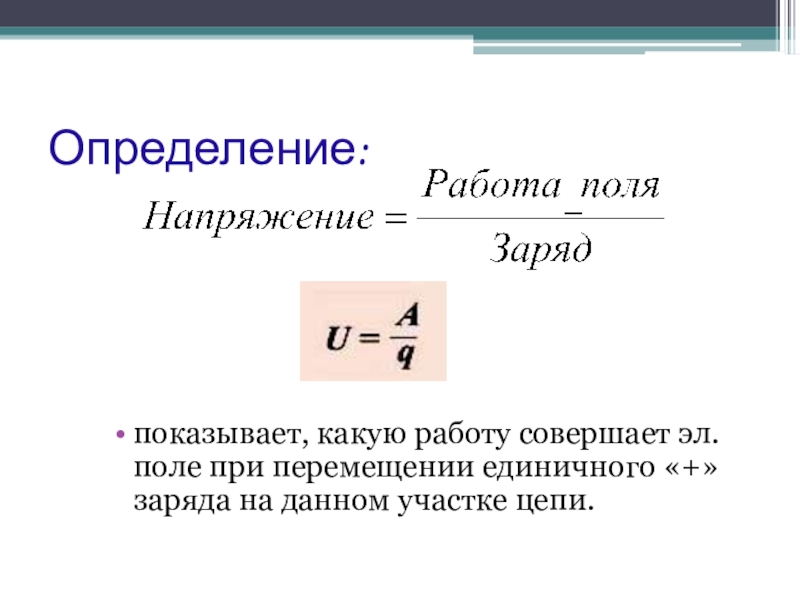

Слайд 4Определение:
показывает, какую работу совершает эл. поле при перемещении единичного «+» заряда
на данном участке цепи.

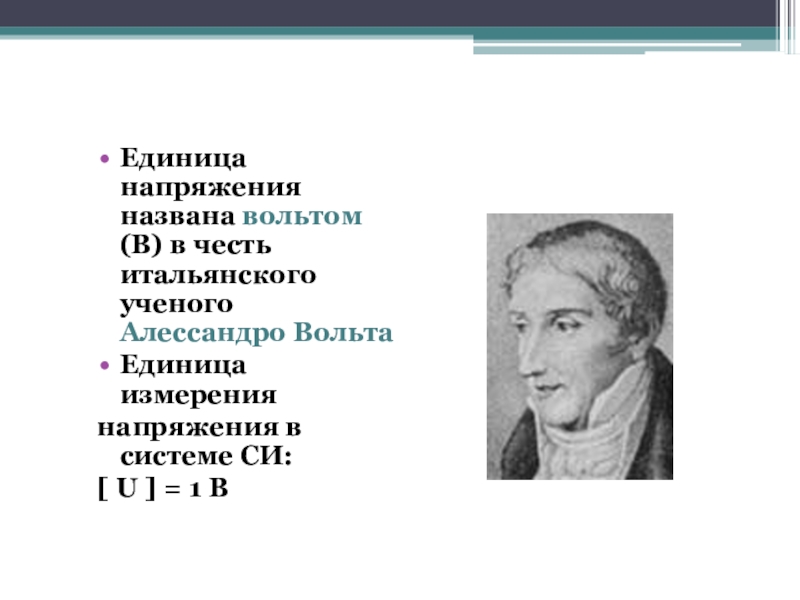

Слайд 5Единица напряжения названа вольтом (В) в честь итальянского ученого Алессандро Вольта
Единица
измерения
напряжения в системе СИ:
[ U ] = 1 B
напряжения в системе СИ:
[ U ] = 1 B
![Единица напряжения названа вольтом (В) в честь итальянского ученого Алессандро ВольтаЕдиница измерения напряжения в системе СИ:[ U ]](/img/thumbs/bed0394005c28d99ee6dd2f10c483f09-800x.jpg "Презентация: Энергия электрического поля .Конденсаторы Единица напряжения названа вольтом (В) в честь итальянского ученого Алессандро ВольтаЕдиница")

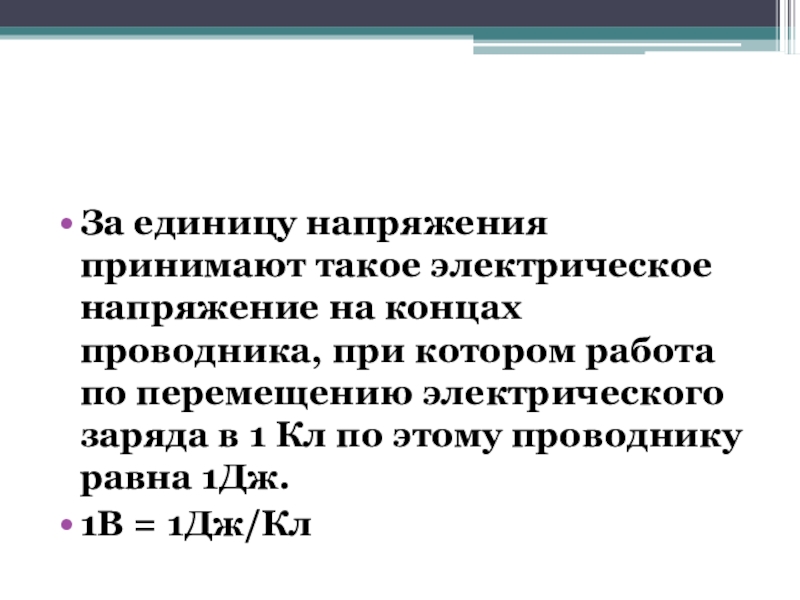

Слайд 6За единицу напряжения принимают такое электрическое напряжение на концах проводника, при
котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1Дж.
1В = 1Дж/Кл
1В = 1Дж/Кл

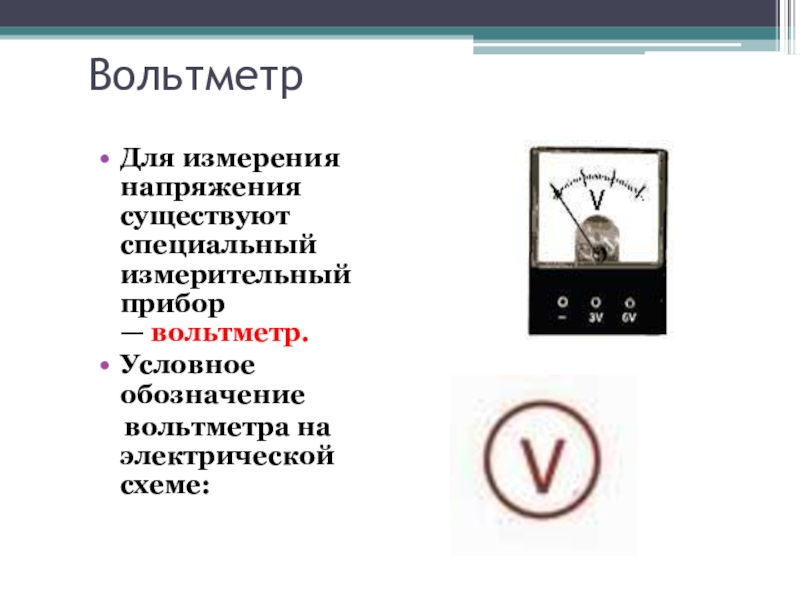

Слайд 7Вольтметр
Для измерения напряжения существуют специальный измерительный прибор — вольтметр.
Условное обозначение
вольтметра
на электрической схеме:

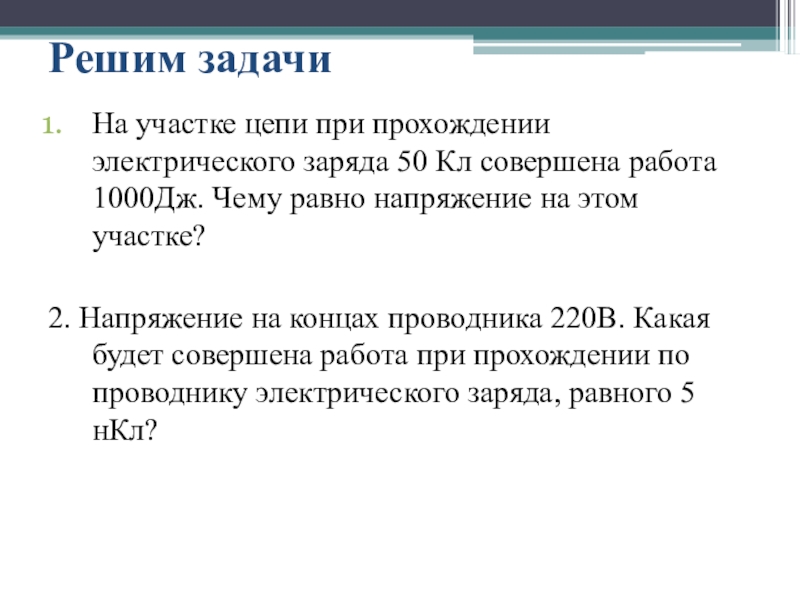

Слайд 8Решим задачи
На участке цепи при прохождении электрического заряда 50 Кл совершена
работа 1000Дж. Чему равно напряжение на этом участке?
2. Напряжение на концах проводника 220В. Какая будет совершена работа при прохождении по проводнику электрического заряда, равного 5 нКл?
2. Напряжение на концах проводника 220В. Какая будет совершена работа при прохождении по проводнику электрического заряда, равного 5 нКл?
Слайд 9
Конденсатор представляет собой два проводника, разделенные слоем диэлектрика, толщина которого мала
по сравнению с размерами проводников.
Конденсатор

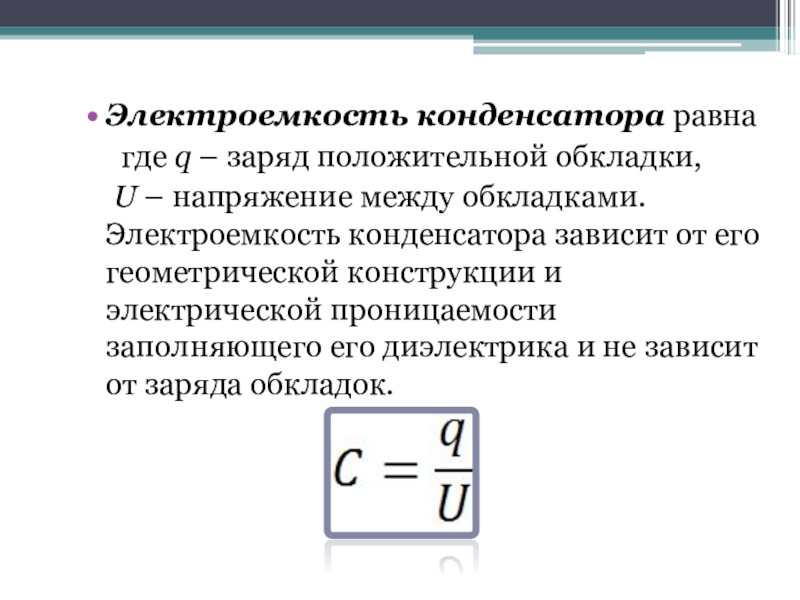

Слайд 10Электроемкость конденсатора равна
где q – заряд положительной
обкладки,
U – напряжение между обкладками. Электроемкость конденсатора зависит от его геометрической конструкции и электрической проницаемости заполняющего его диэлектрика и не зависит от заряда обкладок.
U – напряжение между обкладками. Электроемкость конденсатора зависит от его геометрической конструкции и электрической проницаемости заполняющего его диэлектрика и не зависит от заряда обкладок.

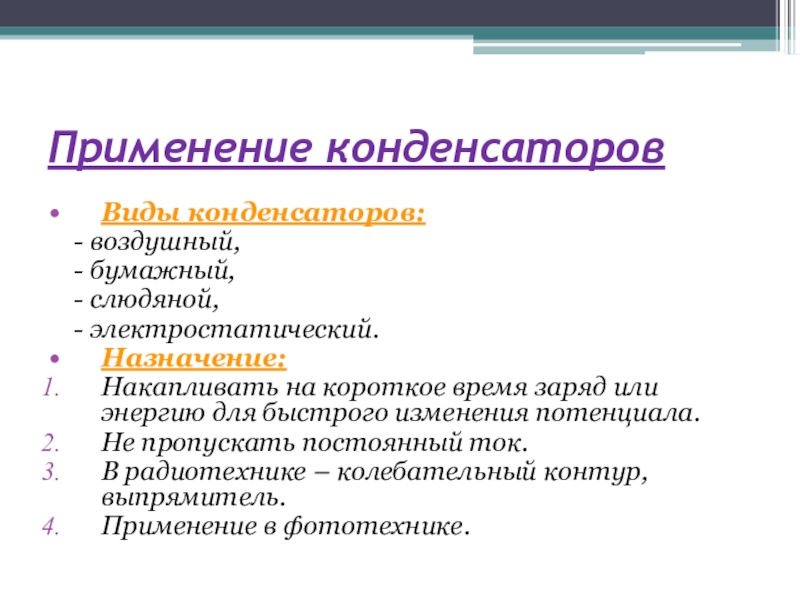

Слайд 11Применение конденсаторов
Виды конденсаторов:
- воздушный,
- бумажный,
- слюдяной,
- электростатический.
Назначение:
Накапливать на короткое время заряд или энергию для быстрого изменения потенциала.
Не пропускать постоянный ток.
В радиотехнике – колебательный контур, выпрямитель.
Применение в фототехнике.
- электростатический.
Назначение:
Накапливать на короткое время заряд или энергию для быстрого изменения потенциала.
Не пропускать постоянный ток.
В радиотехнике – колебательный контур, выпрямитель.
Применение в фототехнике.
Слайд 13Закрепление.
Решение задач:
1. Какой ёмкости конденсатор. Если он получил заряд 6 .
10-5 Кл, от источника 120 В.
Слайд 14Задача № 1
Дано:
q = 6 . 10-5 Кл
U = 120 В
C =? Ф
Решение:
C = q:U
C = 6 . 10-5Кл : 120В= 0,5 мкФ
Ответ : 0,5 мкФ.
Слайд 15Закрепление.
Решение задач:
Какой величины заряд сосредоточен на каждой из
обкладок конденсатора ёмкостью 10 мкФ, заряженного до напряжения 100 В?
