Презентация, доклад Электрическое напряжение 8 класс

Содержание

Назовите электрические приборы

Слайд 1Ум заключается не только в знаниях, но и в умении прилагать

знания на деле.

Аристотель.

Ум заключается не только в знаниях, но и в умении прилагать знания на деле.  Аристотель.

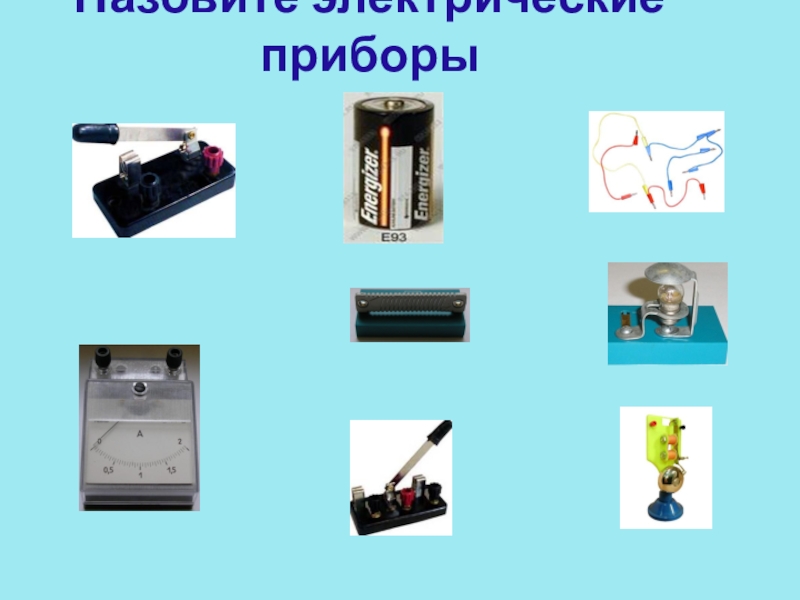

Слайд 2Назовите электрические приборы

Назовите электрические приборы

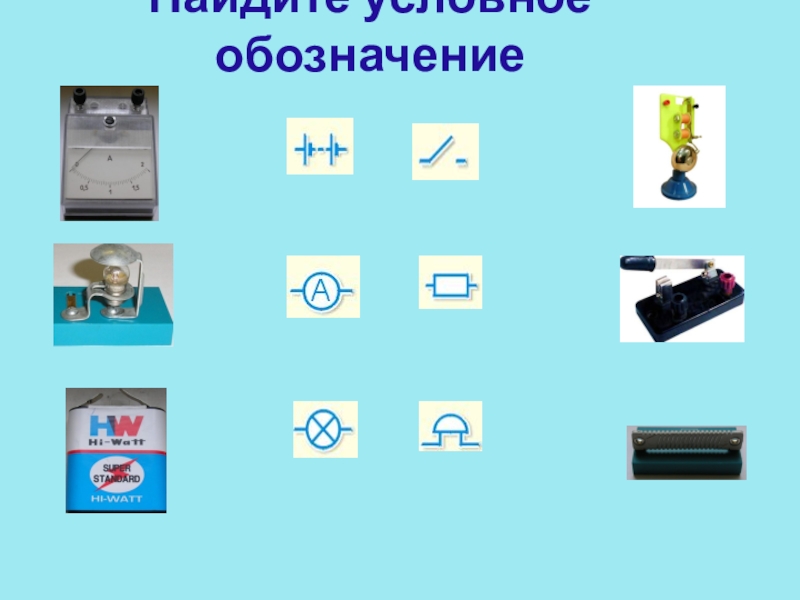

Слайд 3Найдите условное обозначение

Найдите условное обозначение

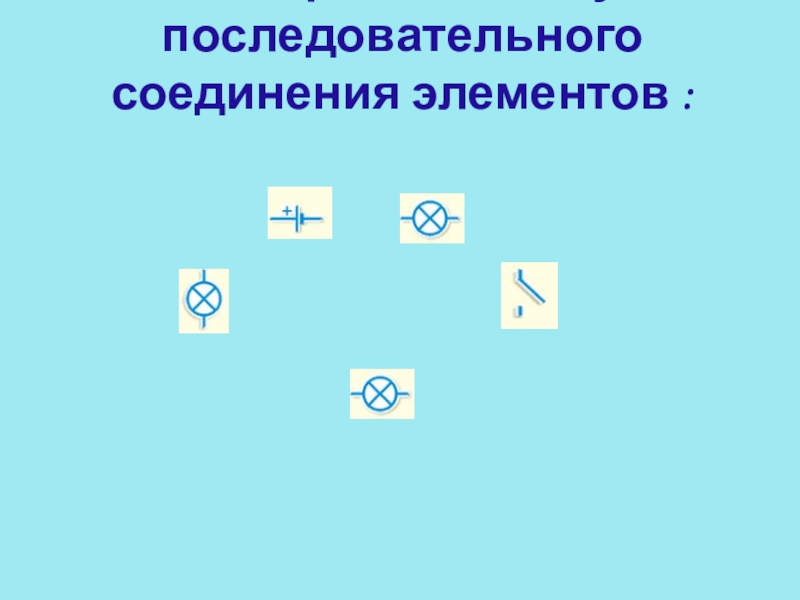

Слайд 4Изобразите схему последовательного соединения элементов :

Изобразите схему последовательного соединения элементов :

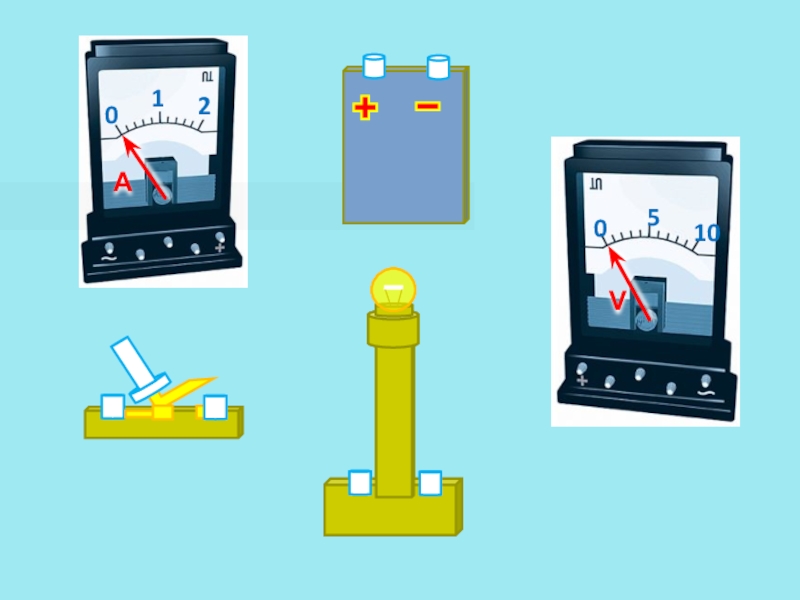

Слайд 5

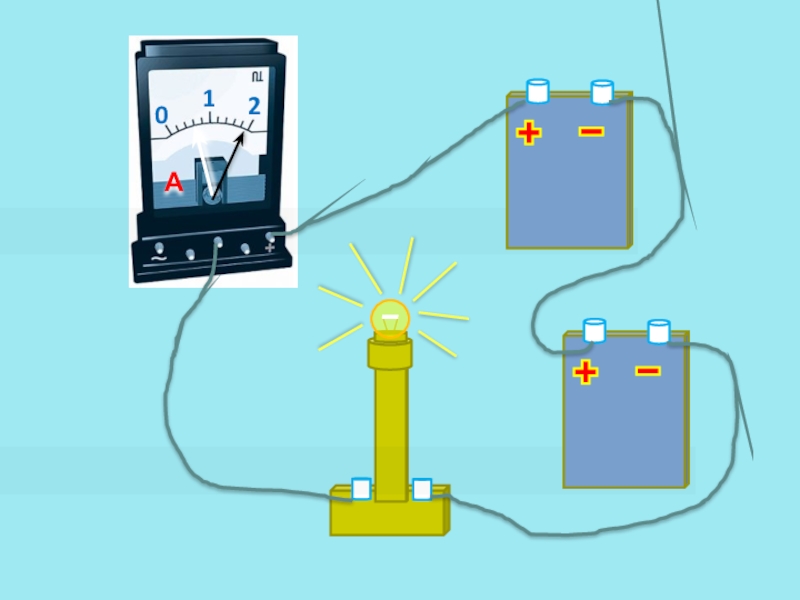

Нарисуйте схему

Нарисуйте схему

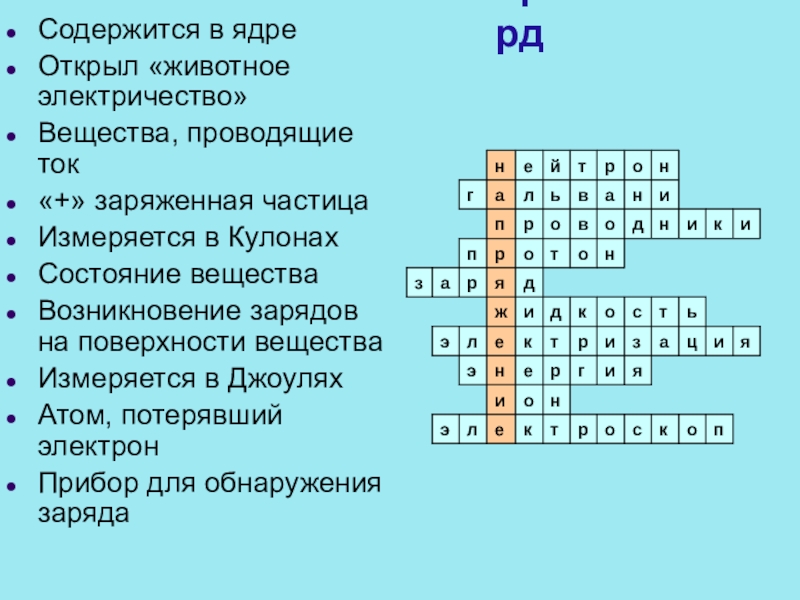

Слайд 6Кроссворд
Содержится в ядре
Открыл «животное электричество»
Вещества, проводящие ток
«+» заряженная частица
Измеряется в Кулонах
Состояние

вещества
Возникновение зарядов на поверхности вещества
Измеряется в Джоулях
Атом, потерявший электрон
Прибор для обнаружения заряда



п

о

к

с

о

р

т

к

е

л

э









н

о

и








я

и

г

р

е

н

э



я

и

ц

а

з

и

р

т

к

е

л

э




ь

т

с

о

к

д

и

ж












д

я

р

а

з






н

о

т

о

р

п



и

к

и

н

д

о

в

о

р

п







и

н

а

в

ь

л

а

г






н

о

р

т

й

е

н




КроссвордСодержится в ядреОткрыл «животное электричество»Вещества, проводящие ток«+» заряженная частицаИзмеряется в КулонахСостояние веществаВозникновение зарядов на поверхности веществаИзмеряется в

Слайд 7Напряжение. Измерение напряжения.

Напряжение. Измерение напряжения.

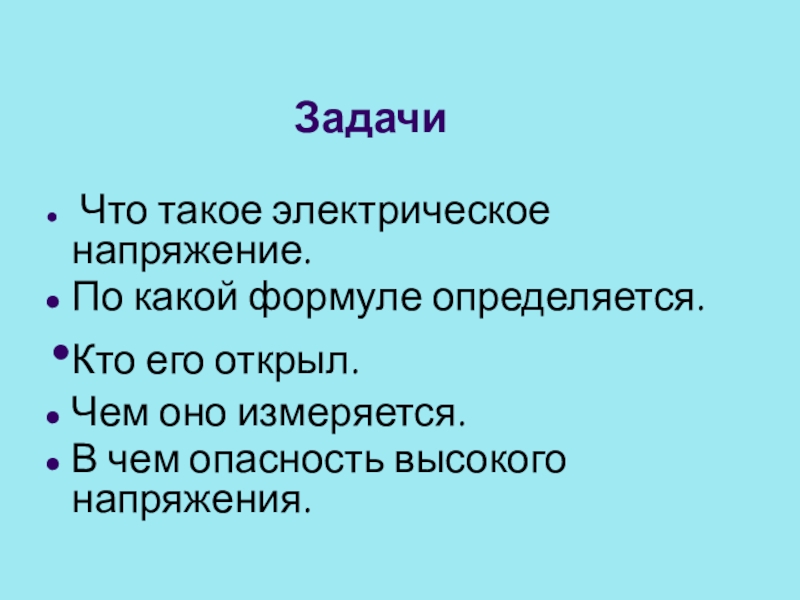

Слайд 8Задачи

Что такое электрическое напряжение.
По какой формуле определяется.
Кто его открыл.
Чем

оно измеряется.
В чем опасность высокого напряжения.


Задачи Что такое электрическое напряжение.По какой формуле определяется.Кто его открыл.Чем оно измеряется.В чем опасность высокого напряжения.

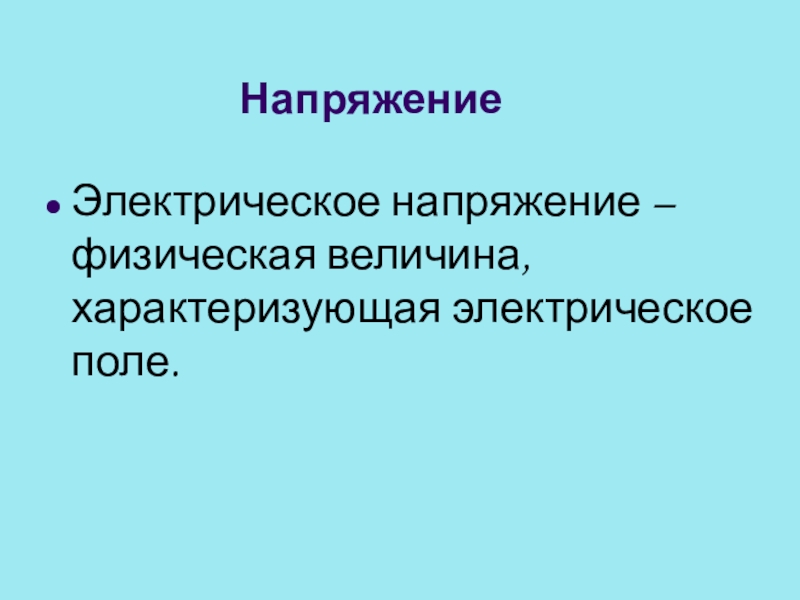

Слайд 11Напряжение
Электрическое напряжение – физическая величина, характеризующая электрическое поле.

НапряжениеЭлектрическое напряжение – физическая величина, характеризующая электрическое поле.

Слайд 12 Горная река

Равнинная река

Сила тока подобна расходу воды в реке,
а напряжение напору, создаваемому падением реки.

Горная река

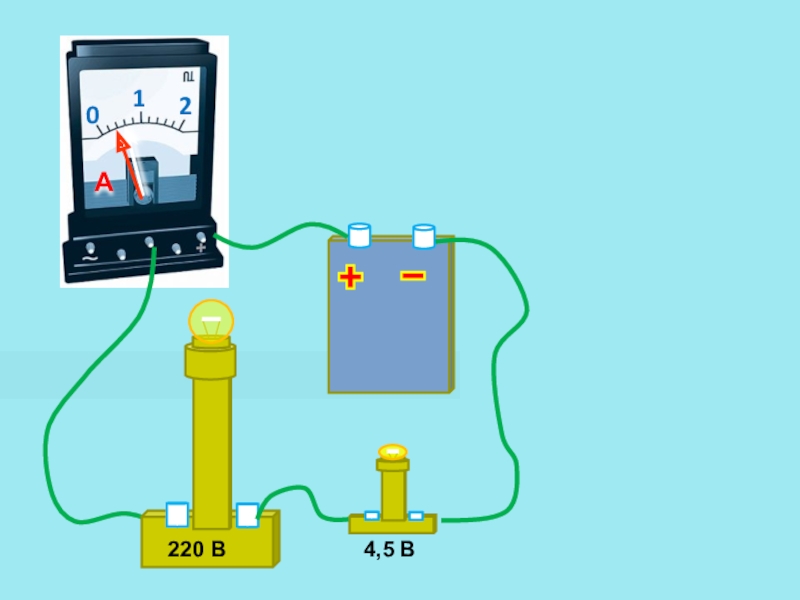

Слайд 13










220 В
4,5

В
220 В 4,5 В

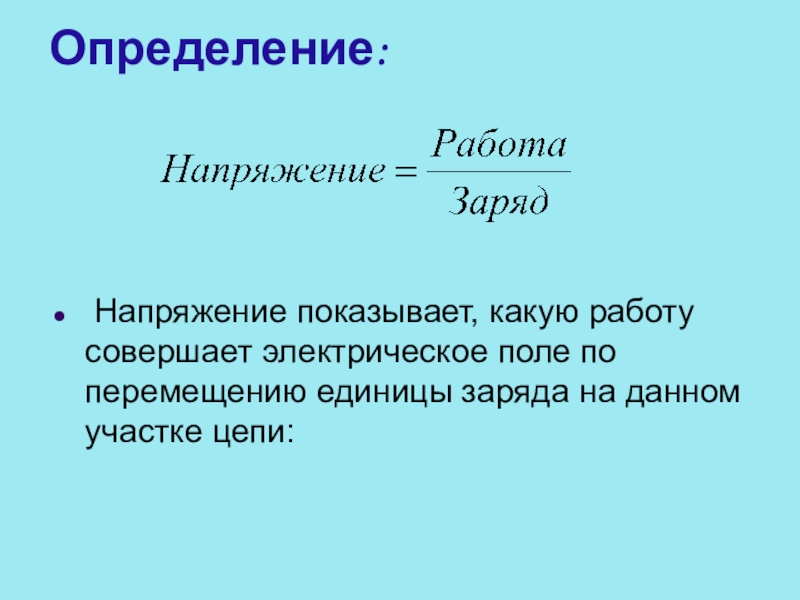

Слайд 14Определение:
Напряжение показывает, какую работу совершает электрическое поле по перемещению единицы

заряда на данном участке цепи:
Определение: Напряжение показывает, какую работу совершает электрическое поле по перемещению единицы заряда на данном участке цепи:

Слайд 15

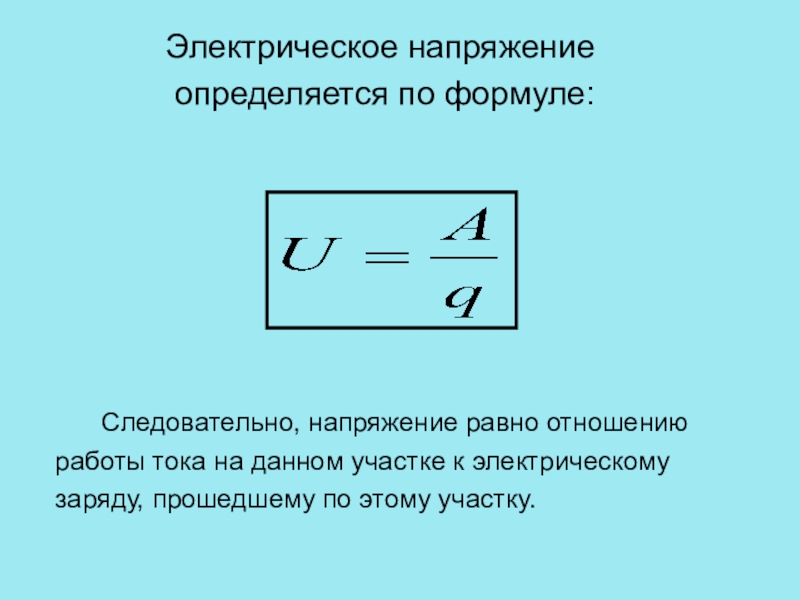

Электрическое напряжение

определяется по формуле:






Следовательно, напряжение равно отношению
работы тока на данном участке к электрическому
заряду, прошедшему по этому участку.
Электрическое напряжение       определяется по

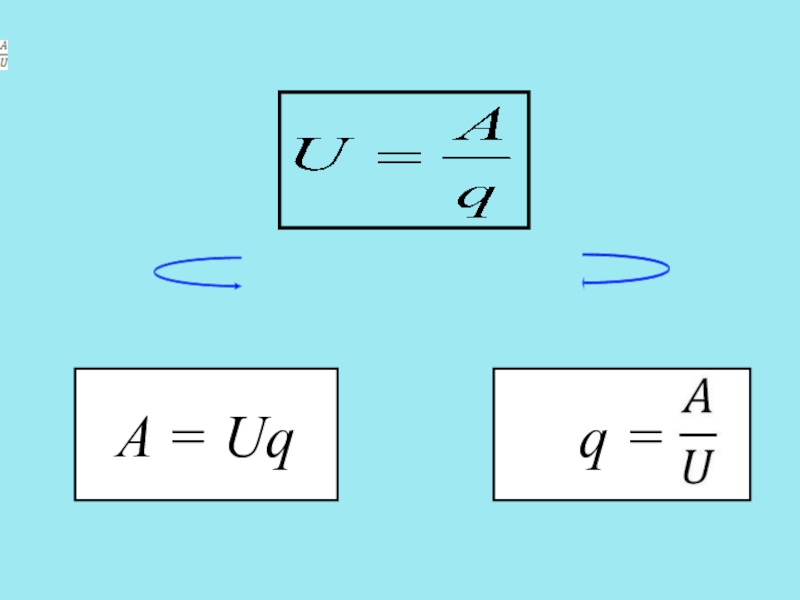

Слайд 16

A = Uq
q =




A = Uqq =

Слайд 17Электрическое напряжение открыл Алессандро Вольта. итальянский физик и физиолог.


Электрическое напряжение открыл Алессандро Вольта. итальянский физик и физиолог.

Слайд 18

За единицу

напряжения принимают такое напряжение на концах проводника, при котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1 Дж:

1 В = 1 Дж / 1 Кл

За единицу напряжения принимают такое напряжение на концах проводника,

Слайд 19

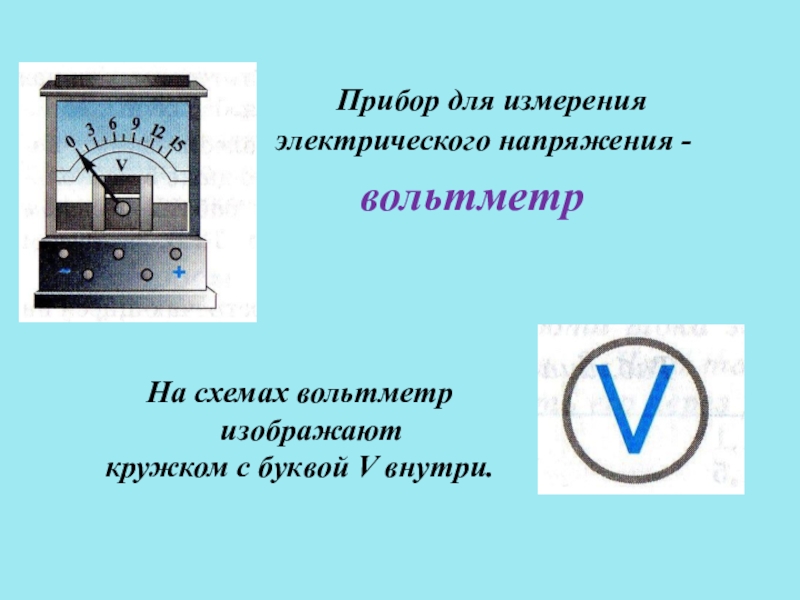

Прибор для измерения электрического напряжения -
вольтметр
На схемах вольтметр

изображают
кружком с буквой V внутри.
Прибор для измерения электрического напряжения -вольтметрНа схемах вольтметр изображаюткружком с буквой V внутри.

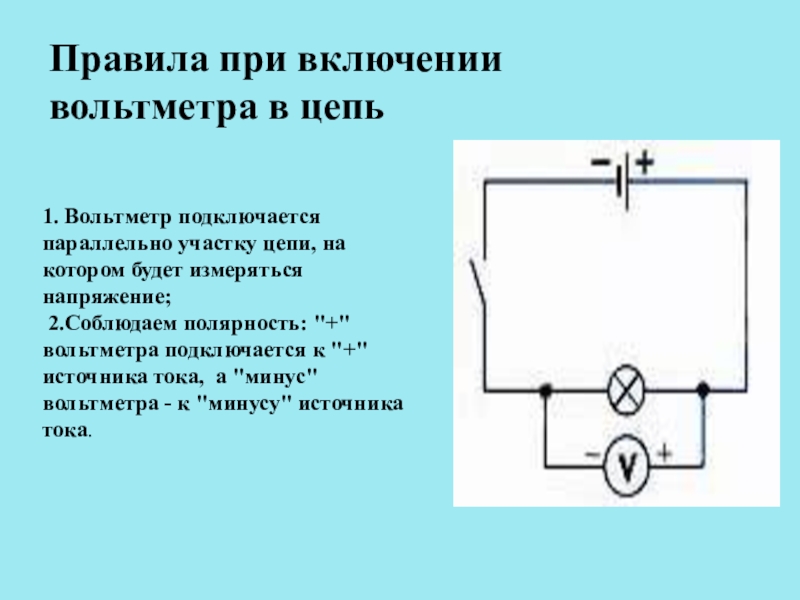

Слайд 20Правила при включении вольтметра в цепь
1. Вольтметр подключается
параллельно участку цепи, на котором

будет измеряться напряжение;
2.Соблюдаем полярность: "+" вольтметра подключается к "+" источника тока, а "минус" вольтметра - к "минусу" источника тока.
Правила при включении вольтметра в цепь1. Вольтметр подключается параллельно участку цепи, на котором будет измеряться напряжение; 2.Соблюдаем полярность:

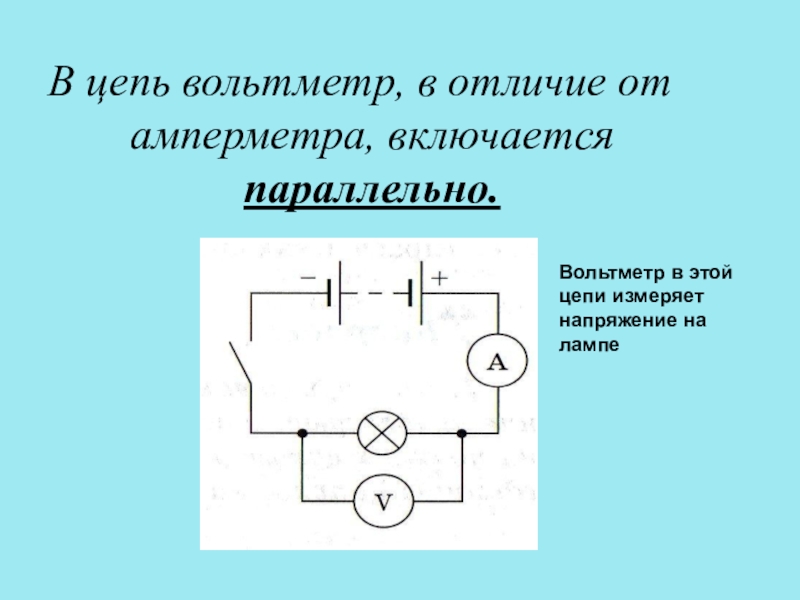

Слайд 21
В цепь вольтметр, в отличие от амперметра, включается параллельно.
Вольтметр в

этой цепи измеряет напряжение на лампе
В цепь вольтметр, в отличие от амперметра, включается параллельно.Вольтметр в этой цепи измеряет напряжение на лампе

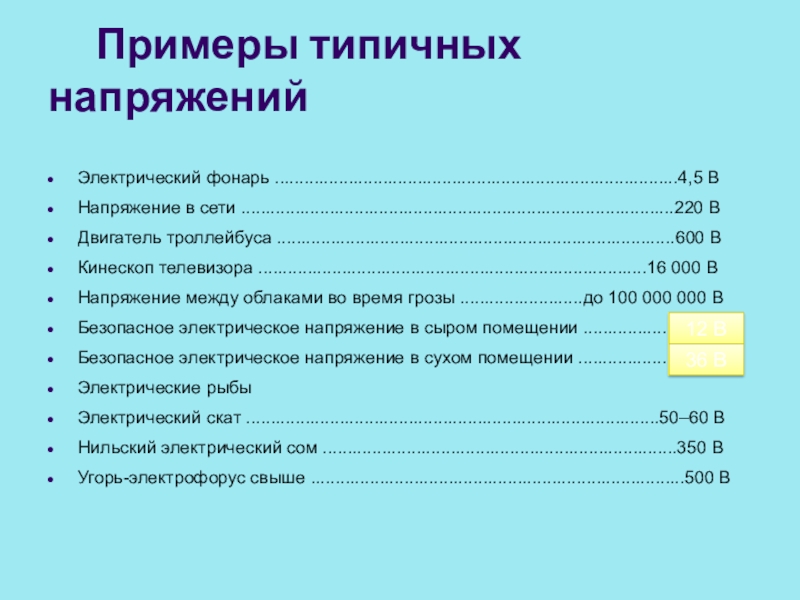

Слайд 22 Примеры типичных напряжений

Электрический фонарь ..................................................................................4,5 В
Напряжение в сети

........................................................................................220 В
Двигатель троллейбуса .................................................................................600 В
Кинескоп телевизора ...............................................................................16 000 В
Напряжение между облаками во время грозы .........................до 100 000 000 В
Безопасное электрическое напряжение в сыром помещении .....................12 В
Безопасное электрическое напряжение в сухом помещении ......................36 В
Электрические рыбы
Электрический скат ....................................................................................50–60 В
Нильский электрический сом ........................................................................350 В
Угорь-электрофорус свыше ............................................................................500 В

12 В

36 В

Примеры типичных напряженийЭлектрический фонарь ..................................................................................4,5 ВНапряжение в сети ........................................................................................220 ВДвигатель троллейбуса .................................................................................600 ВКинескоп телевизора

Слайд 23Сравнение работы гравитационной силы и электрической силы:

Сравнение работы гравитационной силы и электрической силы:

Слайд 24Дано: Решение:
m = 1000 кг

А = mgh
h = 10 м А = 100000 Дж

А1 - ? Ответ: А1=100000 Дж.

Дано: Решение:
U = 100 000 В А = Uq
q = 1 Кл A = 100000 Дж

А2 - ? Ответ: А2=100000 Дж

А1 = А2

Дано:      Решение:m = 1000 кг  А = mghh = 10 м

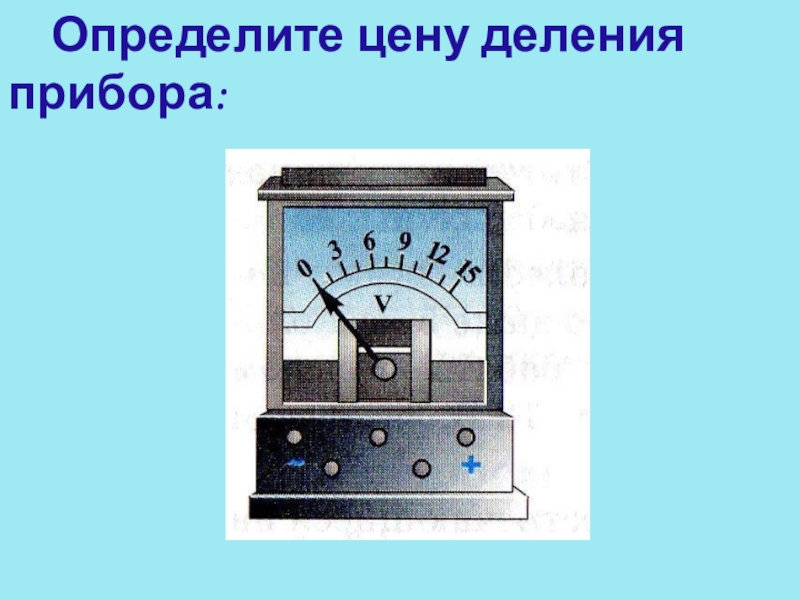

Слайд 26 Определите цену деления прибора:

Определите цену деления прибора:

Слайд 27НАЙДИ ПРАВИЛЬНУЮ ДОРОГУ
U

с напряжение
I А сила тока
t В работа
A Дж время
q Кл заряд



НАЙДИ ПРАВИЛЬНУЮ ДОРОГУ  U            с

Слайд 28Дольные и кратные вольту единицы:
милливольт (мВ)
киловольт (кВ).
1мВ = 0,001В
1кВ = 1000В.

Дольные и кратные вольту единицы: милливольт (мВ)киловольт (кВ).1мВ = 0,001В1кВ = 1000В.

Слайд 29Переведите в систему СИ:
200 мВ =
6 кВ =
524 мкВ =
0,02 кА =
270 мА =
34

мВ =
20 мин. =
2,1 МВ =

0,2 В

6000 В

0,000524В

20 А

0,27 А

0,034 В

1200 с

2100000 В

Переведите в систему СИ:200 мВ	= 6 кВ		= 	524 мкВ	=0,02 кА	=270 мА	=34 мВ	=20 мин.	= 2,1 МВ	= 0,2 В

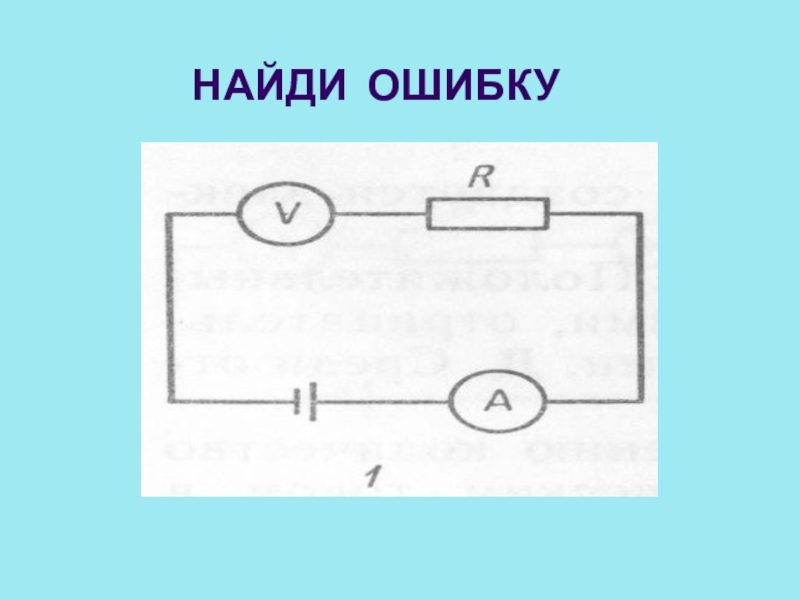

Слайд 30 НАЙДИ ОШИБКУ

НАЙДИ ОШИБКУ

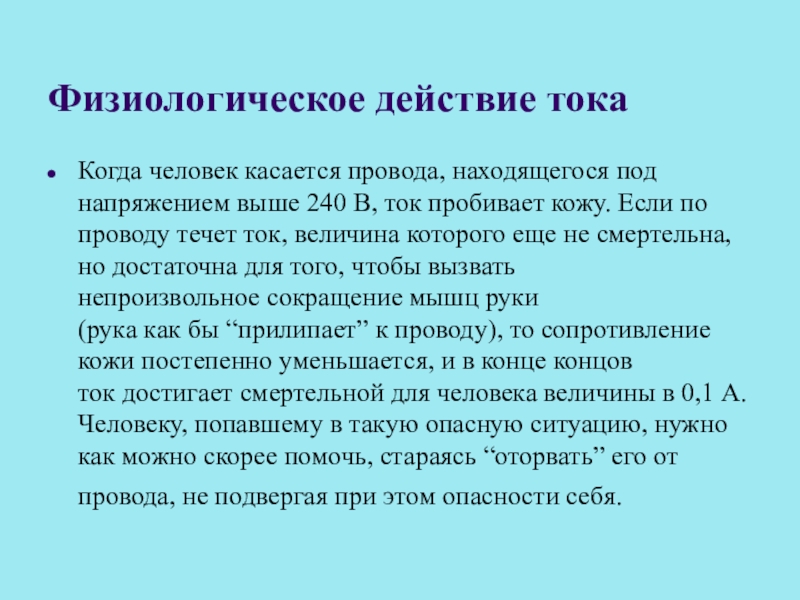

Слайд 31Физиологическое действие тока
Когда человек касается провода, находящегося под напряжением выше 240

В, ток пробивает кожу. Если по проводу течет ток, величина которого еще не смертельна,  но достаточна для того, чтобы вызвать непроизвольное сокращение мышц руки  (рука как бы “прилипает” к проводу), то сопротивление кожи постепенно уменьшается, и в конце концов ток достигает смертельной для человека величины в 0,1 А. Человеку, попавшему в такую опасную ситуацию, нужно как можно скорее помочь, стараясь “оторвать” его от провода, не подвергая при этом опасности себя.

Физиологическое действие токаКогда человек касается провода, находящегося под напряжением выше 240 В, ток пробивает кожу. Если по проводу течет

Слайд 32

Задача № 1.

Определите напряжение на участке цепи, если при прохождении по нему заряда в 15 Кл током была совершена работа 6 кДж.
Задача № 1.  Определите напряжение

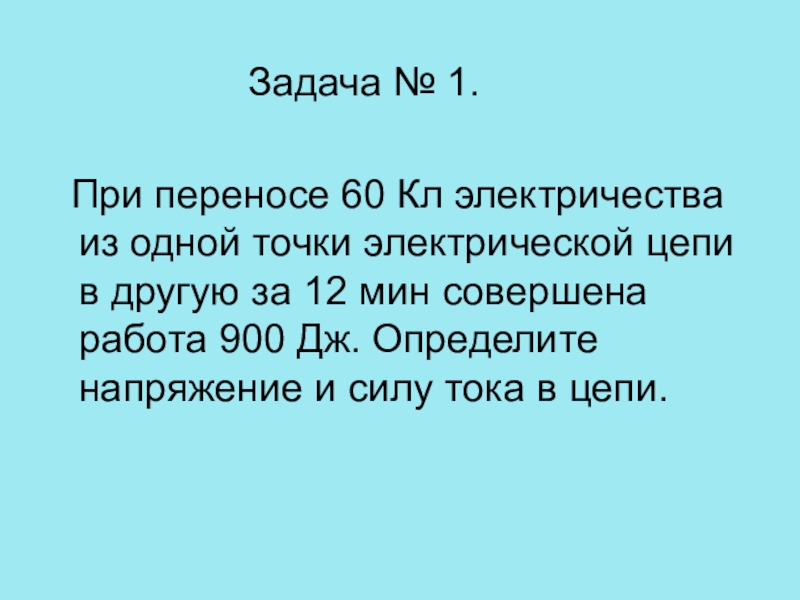

Слайд 33 Задача №

1.

При переносе 60 Кл электричества из одной точки электрической цепи в другую за 12 мин совершена работа 900 Дж. Определите напряжение и силу тока в цепи.
Задача № 1.

Слайд 34 Что узнали на уроке
Буква
Формула
Единица
Дольные

и кратные единицы
Прибор
Включение в цепь

 U
 U = A / q
1 Вольт
1кВ = 1000В 1мВ = 0,001В
вольтметр
параллельно


Что узнали на уроке БукваФормулаЕдиницаДольные и кратные единицыПриборВключение в цепь U U =

Слайд 35Инструкция по ТБ. Осторожно с током!
Важно помнить, что
Очень опасно одновременно

прикасаться двумя руками к неисправленному проводу.
Очень опасно дотрагиваться до провода, стоя на сырой земле.
Очень опасно пользоваться неисправленными приборами.
Очень опасно собирать, разбирать, что-либо в электрических приборах во время работы прибора.
ДОБАВИМ:
Нельзя включать, выключать электрические приборы мокрыми руками.
Нельзя засовывать металлическую проволоку в розетки.
Прежде чем, что-то исправить, нужно отключить прибор
Безопасное напряжение!
Напряжение, считающееся безопасным для человека в сухом помещении, составляет до 36 В. Для сырого помещения это значение опускается до 12 В.


Инструкция по ТБ. Осторожно с током!Важно помнить, что Очень опасно одновременно прикасаться двумя руками к неисправленному проводу.

Слайд 36Интересные явления! Известно ли тебе
Электрический угорь способен создавать напряжение 800 – 900 В, Нильская щука и

нильский сом – от 200 до 350В. Эл. скат и угорь при поражении жертвы, т.е. при эл. разряде , затрачивают большую энергию до 6 кВт при длительности импульса тока 2-3 мс, поэтому они используют свои эл. органы сравнительно редко.
У многих растений возникают токи повреждений. Срезы листьев, стебля всегда заряжены отрицательно по отношению к нормальной ткани. Если взять лимон или яблоко и разрезать, а потом приложить к кожуре два электрода, то они не выявят разницы потенциалов (напряжение). Если же один электрод приложить к кожуре, а другой к внутренней части мякоти, то появится разность потенциалов,
Напряжение между облаками во время грозы может достигать 100 миллионов вольт.

Интересные явления! Известно ли тебеЭлектрический угорь способен создавать напряжение 800 – 900 В, Нильская щука и нильский сом – от 200 до 350В. Эл. скат и

Слайд 37Вывод
Открытие электрического напряжения сделало
существенный шаг в развитии общества.
В настоящее время

напряжение является
неотъемлемой частью нашей жизни.
ВыводОткрытие электрического напряжения сделалосущественный шаг в развитии общества. В настоящее время напряжение являетсянеотъемлемой частью нашей жизни.

Слайд 38Домашнее задание
Спасибо за урок! Успехов!
§39, 40
Подготовить доклад на тему
«Электрический скат»
«Электричество в

организме растений и животных»
«Гальванический элемент Алессандро Вольта»
«Воздействие электричества на организм человека»
«Что делать при поражении электрическим током?»


Домашнее заданиеСпасибо за урок! Успехов!§39, 40Подготовить доклад на тему «Электрический скат»«Электричество в организме растений и животных»«Гальванический элемент
