Презентация, доклад Бурейская ГЭС - самая мощная на Дальнем Востоке

учитель физики, 1 кв. категория

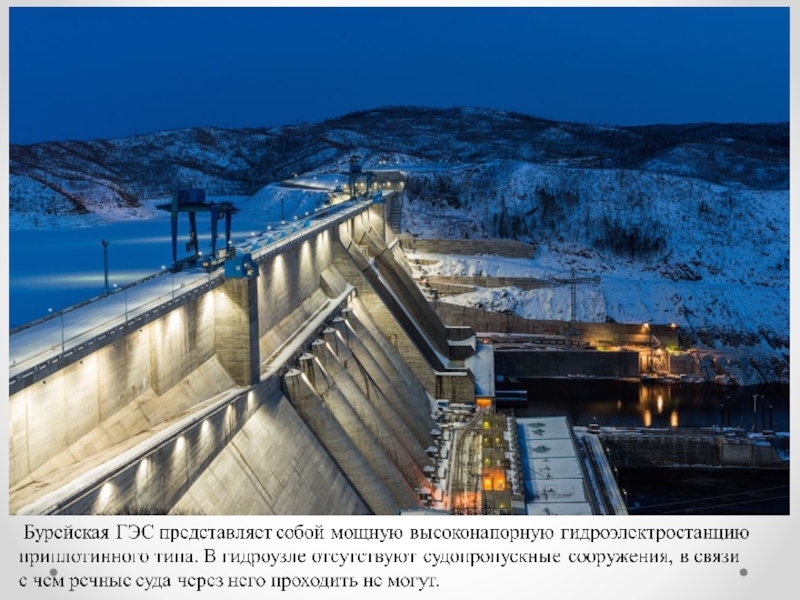

БУРЕЙСКАЯ ГЭС –
самая мощная на Дальнем Востоке

имеет длину 744 м.

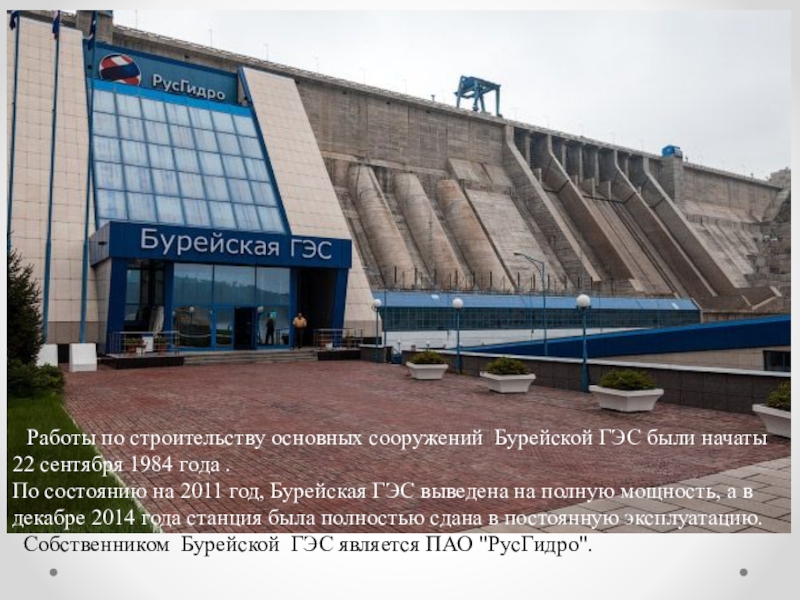

22 сентября 1984 года .
По состоянию на 2011 год, Бурейская ГЭС выведена на полную мощность, а в декабре 2014 года станция была полностью сдана в постоянную эксплуатацию.
Собственником Бурейской ГЭС является ПАО "РусГидро".

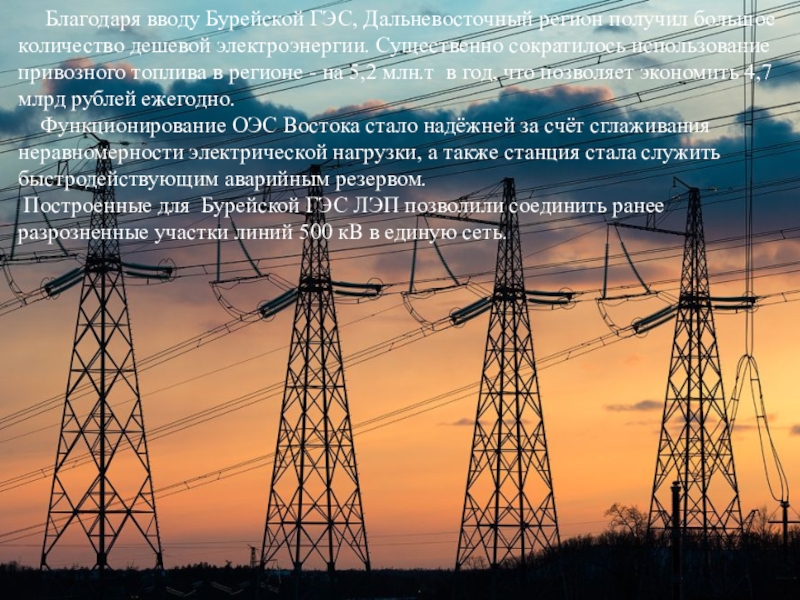

количество дешевой электроэнергии. Существенно сократилось использование привозного топлива в регионе - на 5,2 млн.т в год, что позволяет экономить 4,7 млрд рублей ежегодно.
Функционирование ОЭС Востока стало надёжней за счёт сглаживания неравномерности электрической нагрузки, а также станция стала служить быстродействующим аварийным резервом.
Построенные для Бурейской ГЭС ЛЭП позволили соединить ранее разрозненные участки линий 500 кВ в единую сеть.

из водосливной части длиной 180 м, станционной части длиной 144 м, левобережной глухой части длиной 195 м и правобережной глухой части длиной 225 м. Максимальный статический напор — 122 м.

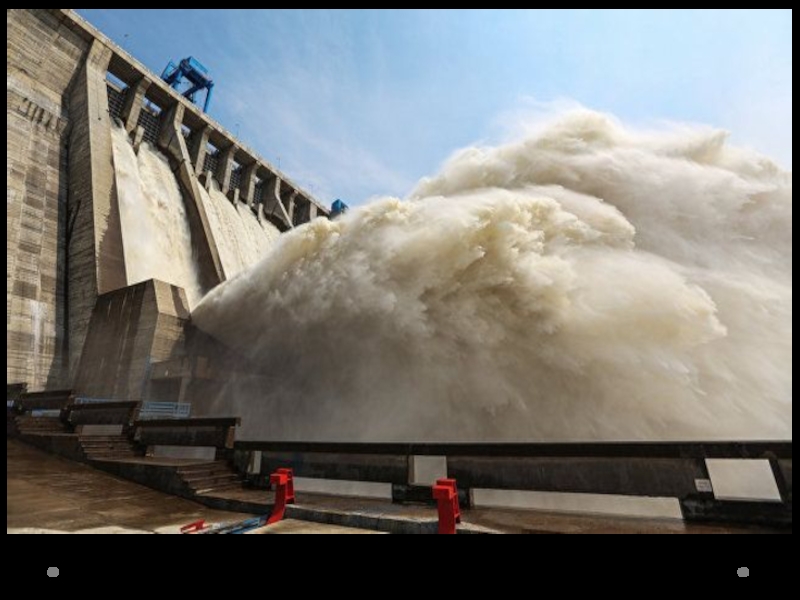

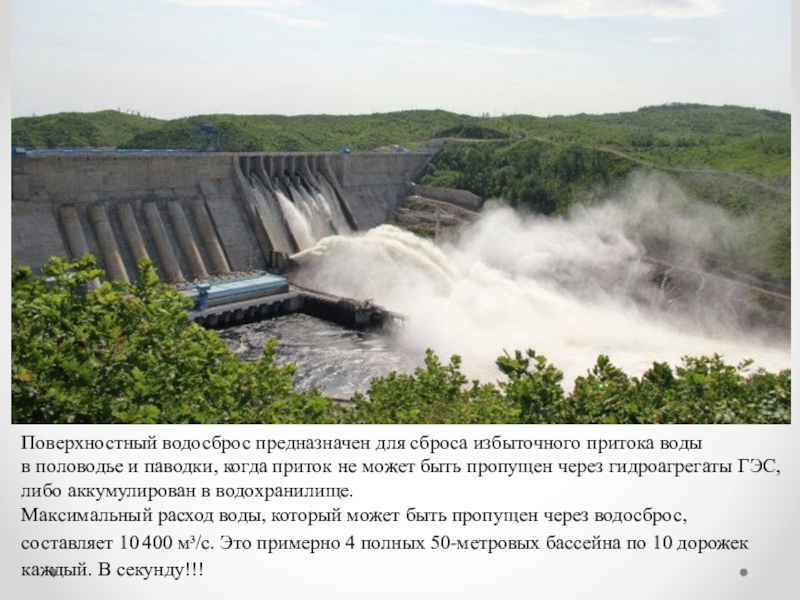

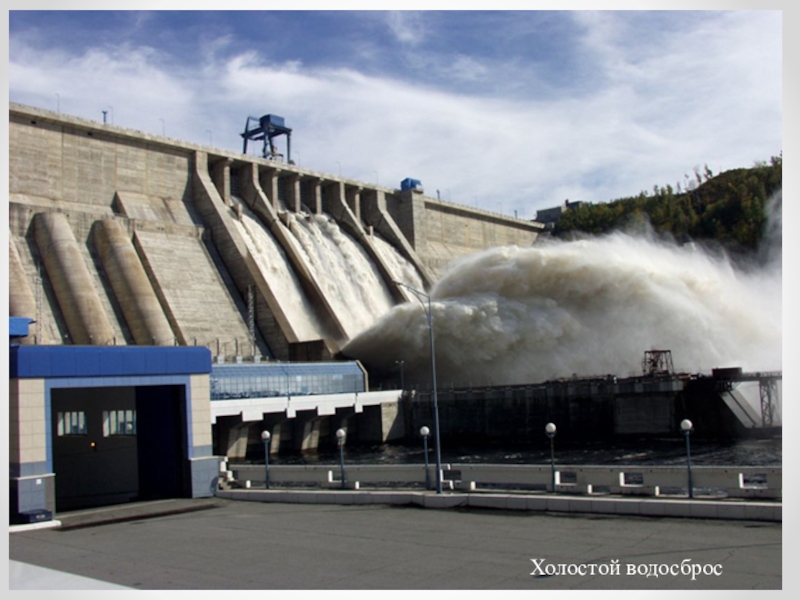

приток не может быть пропущен через гидроагрегаты ГЭС, либо аккумулирован в водохранилище.
Максимальный расход воды, который может быть пропущен через водосброс, составляет 10 400 м³/с. Это примерно 4 полных 50-метровых бассейна по 10 дорожек каждый. В секунду!!!

Верхний бьеф Бурейской ГЭС.
Козловые краны, которые обслуживают сороудерживающие решетки, ремонтные затворы гидроагрегатов и затворы водосброса.

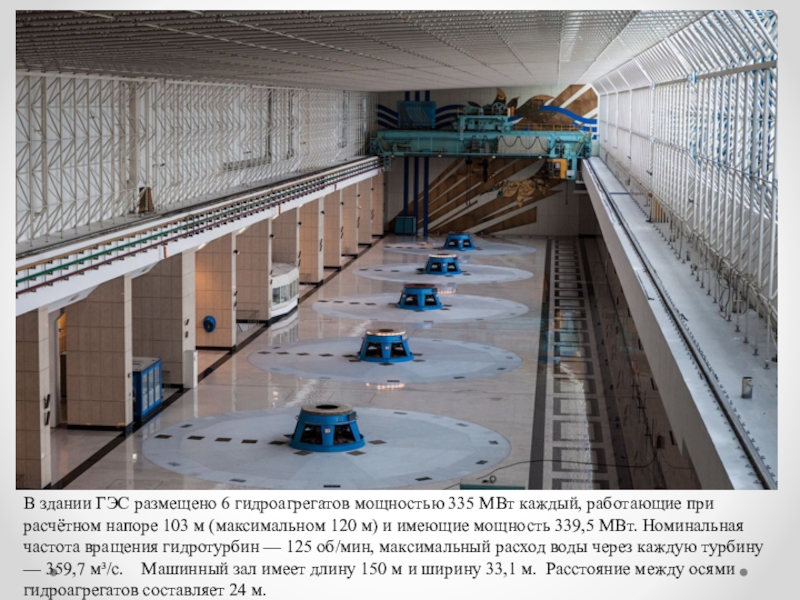

при расчётном напоре 103 м (максимальном 120 м) и имеющие мощность 339,5 МВт. Номинальная частота вращения гидротурбин — 125 об/мин, максимальный расход воды через каждую турбину — 359,7 м³/с. Машинный зал имеет длину 150 м и ширину 33,1 м. Расстояние между осями гидроагрегатов составляет 24 м.

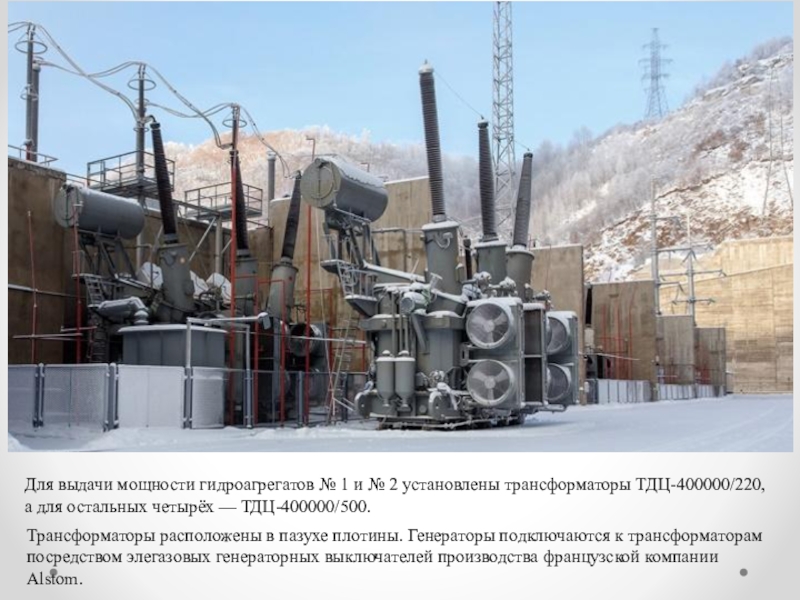

ТДЦ-400000/220, а для остальных четырёх — ТДЦ-400000/500.

Трансформаторы расположены в пазухе плотины. Генераторы подключаются к трансформаторам посредством элегазовых генераторных выключателей производства французской компании Alstom.

этом практически инертен. В толстых трубах находится как раз он, вокруг проводников. А если бы его не было, то расстояние между проводниками надо было бы увеличивать в несколько раз.

подаётся на открытое распределительное устройство(ОРУ), которое расположено на скальном основании и насыпной песчано-гравийной подушке толщиной около 5 метров, что позволяет выдерживать землетрясение до 8 баллов.

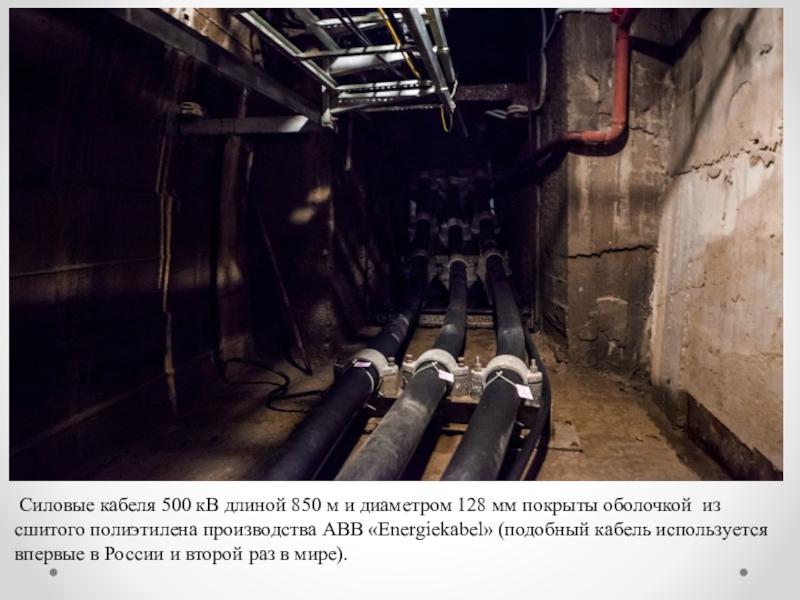

специальный тоннель для 500-киловольтного кабеля.

мм покрыты оболочкой из сшитого полиэтилена производства ABB «Energiekabel» (подобный кабель используется впервые в России и второй раз в мире).

затопления 750 км², расположенное на территории двух субъектов федерации — Амурской области и Хабаровского края. Наполнялось оно в течение 6 лет.

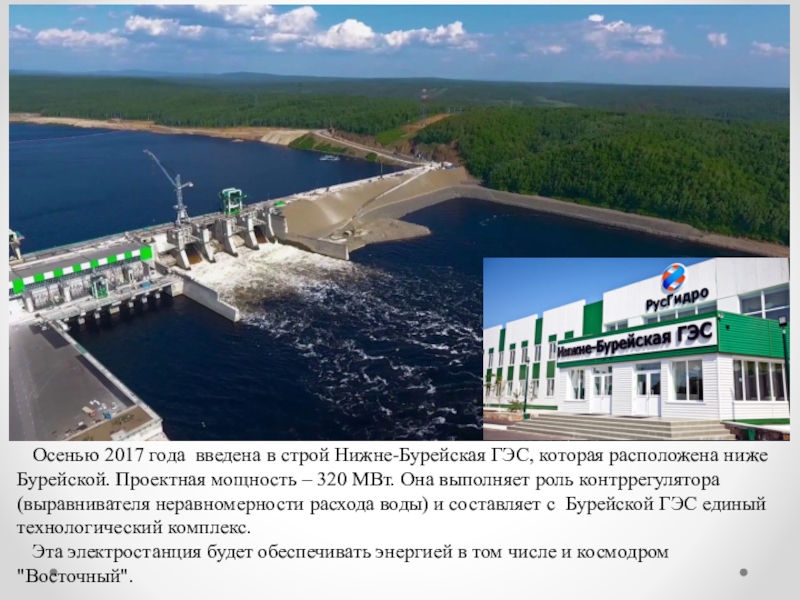

расположена ниже Бурейской. Проектная мощность – 320 МВт. Она выполняет роль контррегулятора (выравнивателя неравномерности расхода воды) и составляет с  Бурейской ГЭС единый технологический комплекс.
  Эта электростанция будет обеспечивать энергией в том числе и космодром
"Восточный".

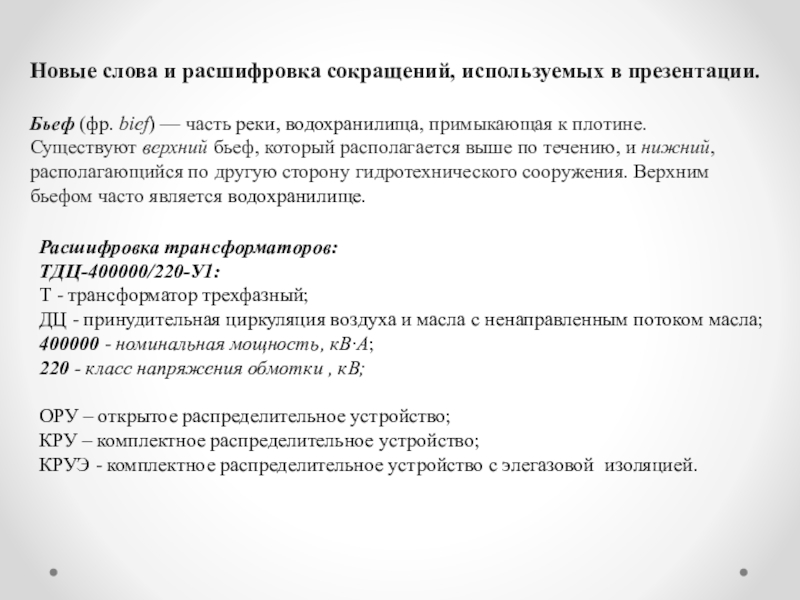

плотине. Существуют верхний бьеф, который располагается выше по течению, и нижний, располагающийся по другую сторону гидротехнического сооружения. Верхним бьефом часто является водохранилище.

Расшифровка трансформаторов: ТДЦ-400000/220-У1:  Т - трансформатор трехфазный;  ДЦ - принудительная циркуляция воздуха и масла с ненаправленным потоком масла; 400000 - номинальная мощность, кВ·А;  220 - класс напряжения обмотки , кВ;

ОРУ – открытое распределительное устройство;
КРУ – комплектное распределительное устройство;
КРУЭ - комплектное распределительное устройство с элегазовой изоляцией.

РусГидро).

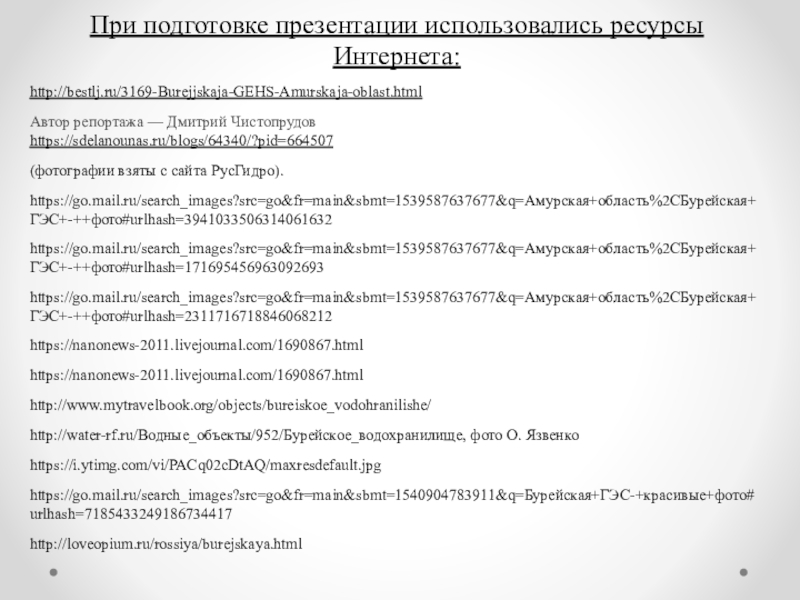

https://go.mail.ru/search_images?src=go&fr=main&sbmt=1539587637677&q=Амурская+область%2CБурейская+ГЭС+-++фото#urlhash=3941033506314061632
