Презентация, доклад на тему Презентации по физике Строительство небоскрёба в Санкт-Петербурге Лахта центр

Содержание

Тема со стеклом в петербургском «Лахта центре» весьма любопытна, хотя бы потому, что стекло выполняет в башне функцию стен. Значит, должно защищать от внешней среды и быть устойчивым к деструктивному воздействию как минимум не хуже, чем

Слайд 1Стеклянный или каменный — лучше, хуже или равно?
Муниципальное бюджетное общеобразовательное учреждение

«Средняя школа №20»

Выполнила:
Старченко Татьяна Васильевна, учитель физики

г.Дзержинск, 2017г

Стеклянный или каменный — лучше, хуже или равно? Муниципальное бюджетное общеобразовательное учреждение «Средняя школа №20»Выполнила: Старченко Татьяна

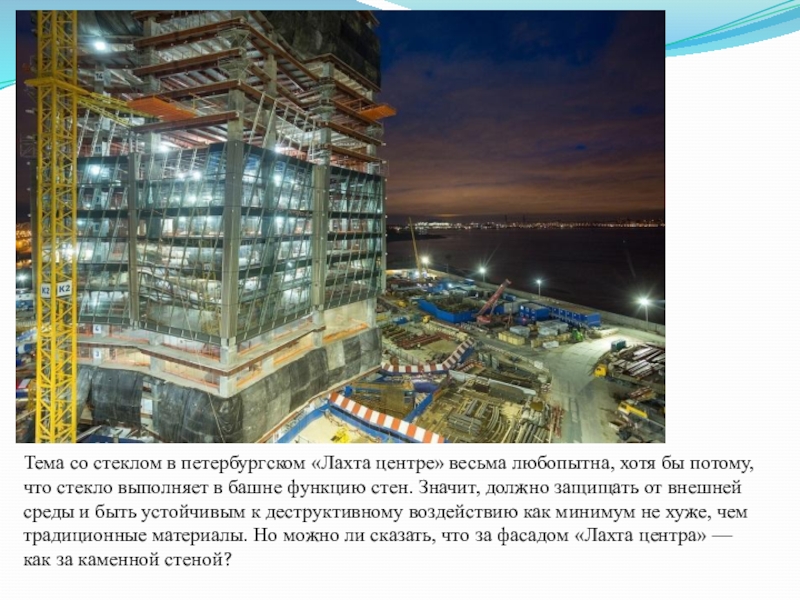

Слайд 2Тема со стеклом в петербургском «Лахта центре» весьма любопытна, хотя бы

потому, что стекло выполняет в башне функцию стен. Значит, должно защищать от внешней среды и быть устойчивым к деструктивному воздействию как минимум не хуже, чем традиционные материалы. Но можно ли сказать, что за фасадом «Лахта центра» — как за каменной стеной?
Тема со стеклом в петербургском «Лахта центре» весьма любопытна, хотя бы потому, что стекло выполняет в башне

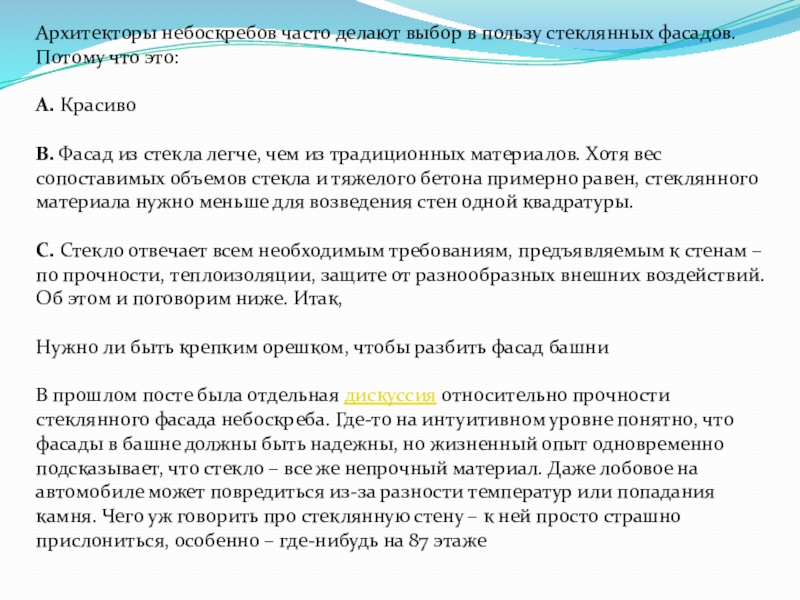

Слайд 3Архитекторы небоскребов часто делают выбор в пользу стеклянных фасадов. Потому что

это:  А. Красиво  B. Фасад из стекла легче, чем из традиционных материалов. Хотя вес сопоставимых объемов стекла и тяжелого бетона примерно равен, стеклянного материала нужно меньше для возведения стен одной квадратуры.  С. Стекло отвечает всем необходимым требованиям, предъявляемым к стенам – по прочности, теплоизоляции, защите от разнообразных внешних воздействий. Об этом и поговорим ниже. Итак,  Нужно ли быть крепким орешком, чтобы разбить фасад башни
В прошлом посте была отдельная дискуссия относительно прочности стеклянного фасада небоскреба. Где-то на интуитивном уровне понятно, что фасады в башне должны быть надежны, но жизненный опыт одновременно подсказывает, что стекло – все же непрочный материал. Даже лобовое на автомобиле может повредиться из-за разности температур или попадания камня. Чего уж говорить про стеклянную стену – к ней просто страшно прислониться, особенно – где-нибудь на 87 этаже
Архитекторы небоскребов часто делают выбор в пользу стеклянных фасадов. Потому что это:   А. Красиво   B. Фасад из

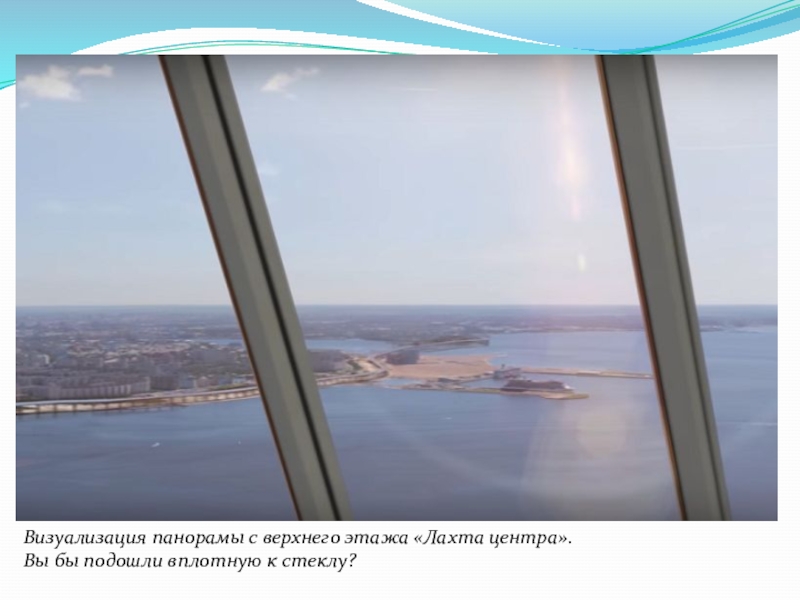

Слайд 4Визуализация панорамы с верхнего этажа «Лахта центра».
Вы бы подошли вплотную

к стеклу?
Визуализация панорамы с верхнего этажа «Лахта центра». Вы бы подошли вплотную к стеклу?

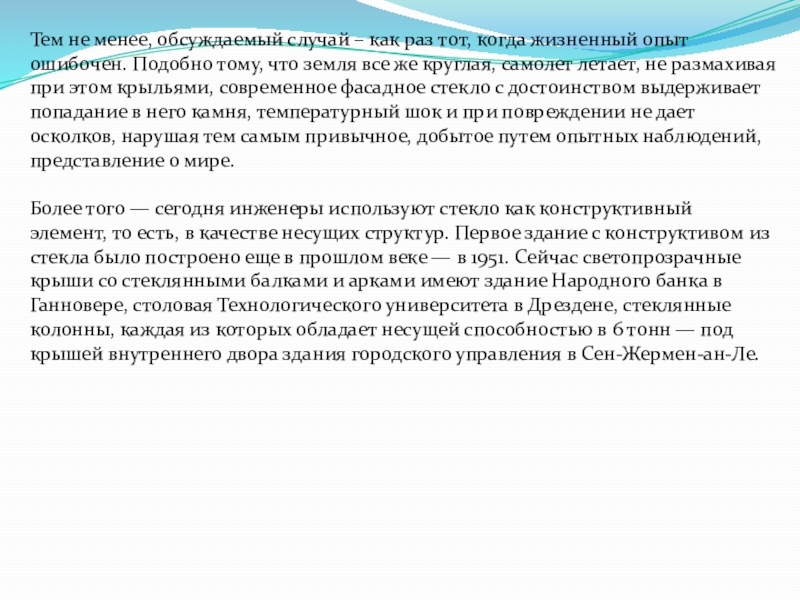

Слайд 5Тем не менее, обсуждаемый случай – как раз тот, когда жизненный

опыт ошибочен. Подобно тому, что земля все же круглая, самолет летает, не размахивая при этом крыльями, современное фасадное стекло с достоинством выдерживает попадание в него камня, температурный шок и при повреждении не дает осколков, нарушая тем самым привычное, добытое путем опытных наблюдений, представление о мире.  Более того — сегодня инженеры используют стекло как конструктивный элемент, то есть, в качестве несущих структур. Первое здание с конструктивом из стекла было построено еще в прошлом веке — в 1951. Сейчас светопрозрачные крыши со стеклянными балками и арками имеют здание Народного банка в Ганновере, столовая Технологического университета в Дрездене, стеклянные колонны, каждая из которых обладает несущей способностью в 6 тонн — под крышей внутреннего двора здания городского управления в Сен-Жермен-ан-Ле.
Тем не менее, обсуждаемый случай – как раз тот, когда жизненный опыт ошибочен. Подобно тому, что земля

Слайд 6Крыша со стеклянными арками — здание Volksbank (Ганновер) Фото отсюда. Пять арок с

шагом в 2,5 м, склеены из 3 листов стекла. Стальные полосы — «страховка» от обрушения в случае отказа балки. Подробнее почитать о стеклянном конструктиве можно, например,
тут  http://adcitymag.ru/svetoprozrachnye-konstrukcii/
Крыша со стеклянными арками — здание Volksbank (Ганновер) Фото отсюда. Пять арок с шагом в 2,5 м, склеены из

Слайд 7В качестве еще одного наглядного доказательства надежности стекла приведу пример вот

такого страшного, но безопасного аттракциона:

Обзорная площадка на 103 этаже Willis Tower, Чикаго. Выполнена полностью из стекла. За посетительницу можно не переживать – пол под ней имеет толщину почти 4 см., балкон выдерживает нагрузку в 5 тонн.

В качестве еще одного наглядного доказательства надежности стекла приведу пример вот такого страшного, но безопасного аттракциона:Обзорная площадка

Слайд 8Фасадное стекло в петербургском «Лахта центре» даже немного толще – 4,15

см. Расчетная нагрузка на фасады – 400 кг. на кв. м. Это примерно так:

Смог бы разбить его Брюс Уиллис?
Скорее всего, нет. А вот Майк Тайссон, с ударом в 800 кг вполне бы справился.  Если вы – не Майк, то можете не только смело прислоняться к такому фасаду, но даже слегка постучать по нему стулом — как в кино не получится.

Фасадное стекло в петербургском «Лахта центре» даже немного толще – 4,15 см. Расчетная нагрузка на фасады –

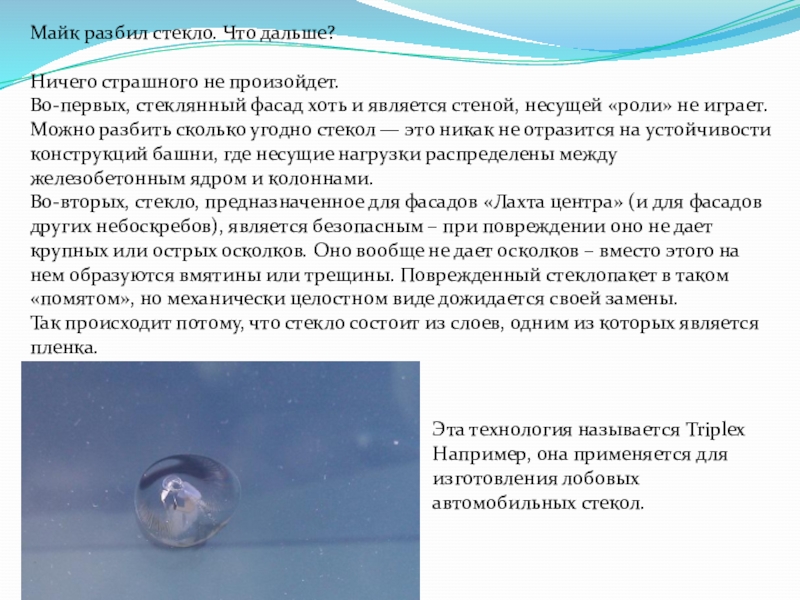

Слайд 9Майк разбил стекло. Что дальше?
Ничего страшного не произойдет.  Во-первых, стеклянный фасад хоть

и является стеной, несущей «роли» не играет. Можно разбить сколько угодно стекол — это никак не отразится на устойчивости конструкций башни, где несущие нагрузки распределены между железобетонным ядром и колоннами.  Во-вторых, стекло, предназначенное для фасадов «Лахта центра» (и для фасадов других небоскребов), является безопасным – при повреждении оно не дает крупных или острых осколков. Оно вообще не дает осколков – вместо этого на нем образуются вмятины или трещины. Поврежденный стеклопакет в таком «помятом», но механически целостном виде дожидается своей замены.  Так происходит потому, что стекло состоит из слоев, одним из которых является пленка.

Эта технология называется Triplex
Например, она применяется для изготовления лобовых автомобильных стекол.

Майк разбил стекло. Что дальше? Ничего страшного не произойдет.  Во-первых, стеклянный фасад хоть и является стеной, несущей

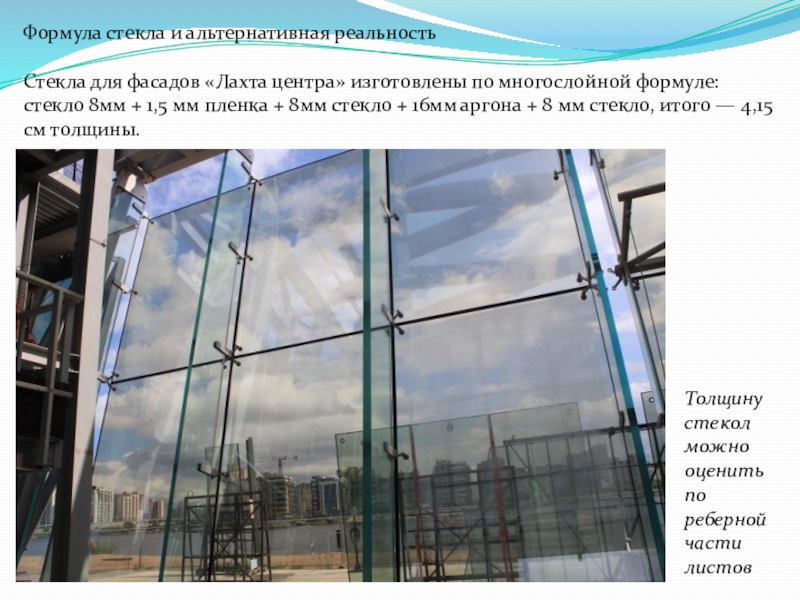

Слайд 10Формула стекла и альтернативная реальность
Стекла для фасадов «Лахта центра» изготовлены по

многослойной формуле: стекло 8мм + 1,5 мм пленка + 8мм стекло + 16мм аргона + 8 мм стекло, итого — 4,15 см толщины.

Толщину стекол можно оценить по реберной части листов

Формула стекла и альтернативная реальность Стекла для фасадов «Лахта центра» изготовлены по многослойной формуле: стекло 8мм +

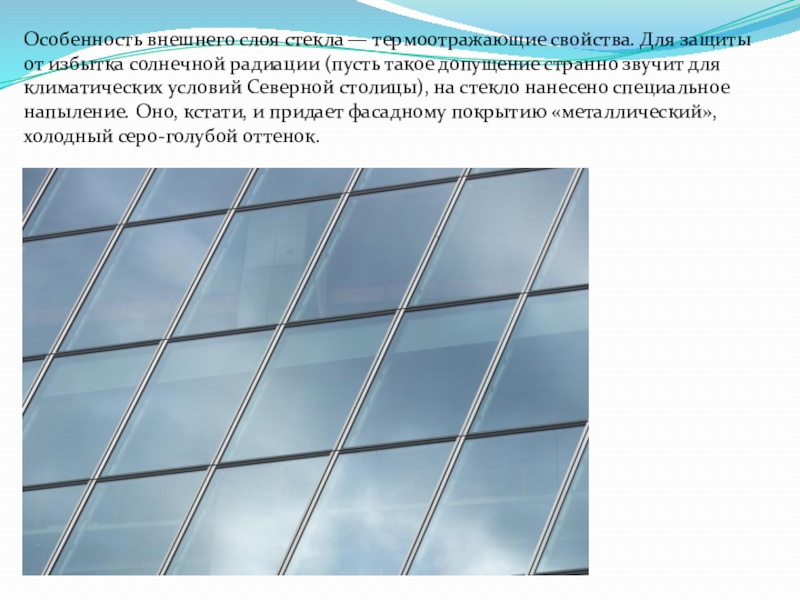

Слайд 11Особенность внешнего слоя стекла — термоотражающие свойства. Для защиты от избытка

солнечной радиации (пусть такое допущение странно звучит для климатических условий Северной столицы), на стекло нанесено специальное напыление. Оно, кстати, и придает фасадному покрытию «металлический», холодный серо-голубой оттенок.
Особенность внешнего слоя стекла — термоотражающие свойства. Для защиты от избытка солнечной радиации (пусть такое допущение странно

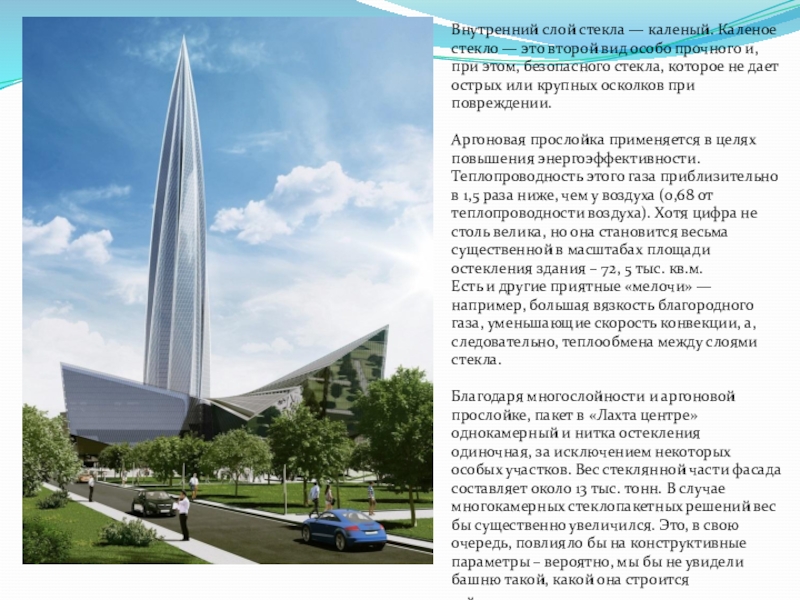

Слайд 12Внутренний слой стекла — каленый. Каленое стекло — это второй вид

особо прочного и, при этом, безопасного стекла, которое не дает острых или крупных осколков при повреждении.  Аргоновая прослойка применяется в целях повышения энергоэффективности.  Теплопроводность этого газа приблизительно в 1,5 раза ниже, чем у воздуха (0,68 от теплопроводности воздуха). Хотя цифра не столь велика, но она становится весьма существенной в масштабах площади остекления здания – 72, 5 тыс. кв.м.  Есть и другие приятные «мелочи» — например, большая вязкость благородного газа, уменьшающие скорость конвекции, а, следовательно, теплообмена между слоями стекла. Благодаря многослойности и аргоновой прослойке, пакет в «Лахта центре» однокамерный и нитка остекления одиночная, за исключением некоторых особых участков. Вес стеклянной части фасада составляет около 13 тыс. тонн. В случае многокамерных стеклопакетных решений вес бы существенно увеличился. Это, в свою очередь, повлияло бы на конструктивные параметры – вероятно, мы бы не увидели башню такой, какой она строится
сейчас.
Внутренний слой стекла — каленый. Каленое стекло — это второй вид особо прочного и, при этом, безопасного

Слайд 13Подопытный
Инженерно-конструкторская группа «Лахта центра» относится к стеклу без всякого пиетета. Некоторые

читатели в курсе, что стекло морозили и обдували, но это еще не все. Также его топили, поджигали и подсматривали за ним днем и ночью. Испытания герметичности фасадов — на площадке компании Gartner (Германия). С помощью различных приборов испытатели будут имитировать разные типы сильного дождя и их воздействие на стеклопакеты.
Подопытный Инженерно-конструкторская группа «Лахта центра» относится к стеклу без всякого пиетета. Некоторые читатели в курсе, что стекло

Слайд 14Тестирование началось. Стеклопакет поливают струей воды под сильным давлением. Вода поступает

из вот таких спринклеров:
Тестирование началось. Стеклопакет поливают струей воды под сильным давлением. Вода поступает из вот таких спринклеров:

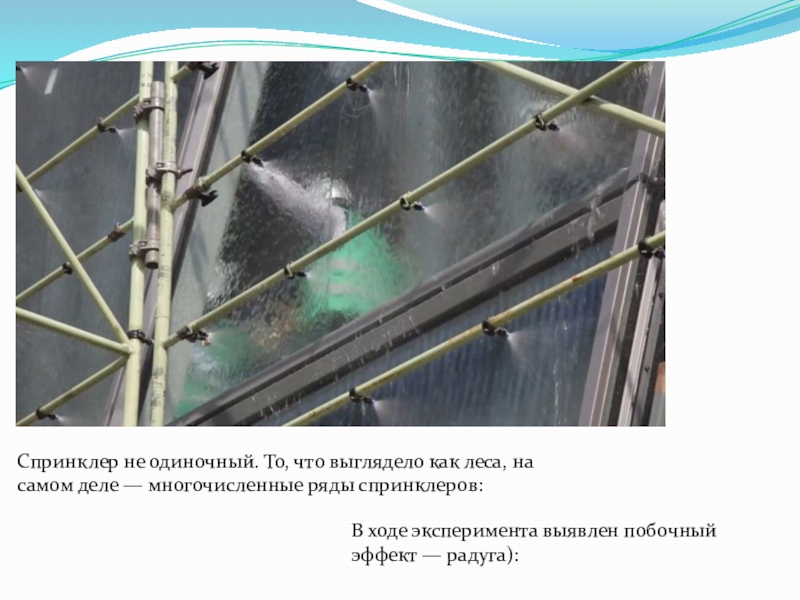

Слайд 15Спринклер не одиночный. То, что выглядело как леса, на самом деле

— многочисленные ряды спринклеров:

В ходе эксперимента выявлен побочный эффект — радуга):

Спринклер не одиночный. То, что выглядело как леса, на самом деле — многочисленные ряды спринклеров: В ходе

Слайд 16По эту сторону стекла — просто потоп:

По эту сторону стекла — просто потоп:

Слайд 17Но этого мало. Ведь что такое «дождь» без «ветра»? В бой

идет вот такая установка:
Но этого мало. Ведь что такое «дождь» без «ветра»? В бой идет вот такая установка:

Слайд 18Теперь за фасадом бушует целый шторм:
С противоположной стороны испытатели, сухие до

нитки, в отличие от их коллег снаружи, собирают показатели и фиксируют реакцию фасада на разные «погодные» условия, устойчивость стеклопакета к различным типам дождя, герметичность «обшивки» натурной модели.
Теперь за фасадом бушует целый шторм:С противоположной стороны испытатели, сухие до нитки, в отличие от их коллег

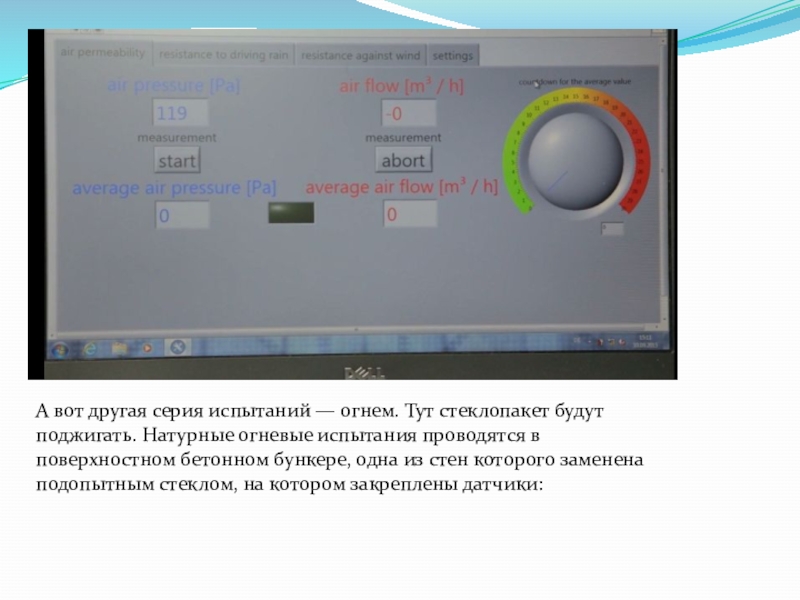

Слайд 19А вот другая серия испытаний — огнем. Тут стеклопакет будут поджигать.

Натурные огневые испытания проводятся в поверхностном бетонном бункере, одна из стен которого заменена подопытным стеклом, на котором закреплены датчики:
А вот другая серия испытаний — огнем. Тут стеклопакет будут поджигать. Натурные огневые испытания проводятся в поверхностном

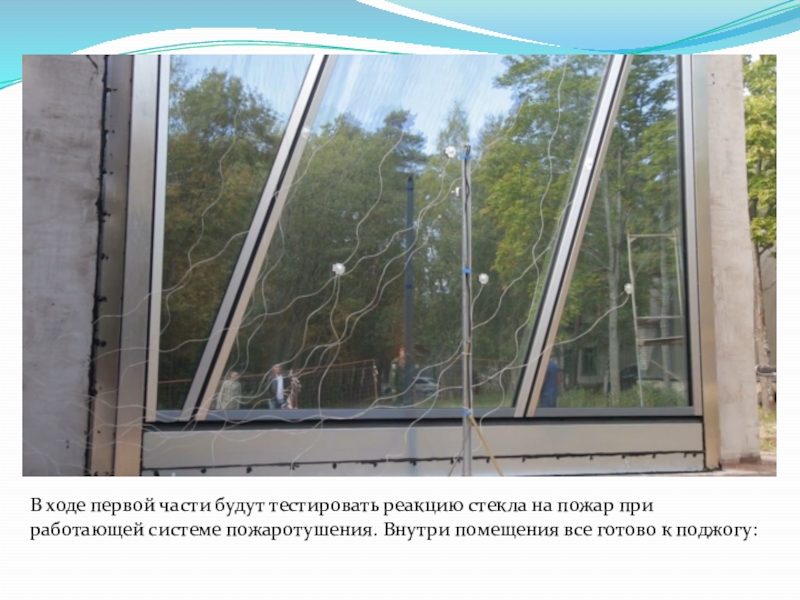

Слайд 20В ходе первой части будут тестировать реакцию стекла на пожар при

работающей системе пожаротушения. Внутри помещения все готово к поджогу:
В ходе первой части будут тестировать реакцию стекла на пожар при работающей системе пожаротушения. Внутри помещения все

Слайд 21Защищать фасад будут вот эти спринклеры:

Защищать фасад будут вот эти спринклеры:

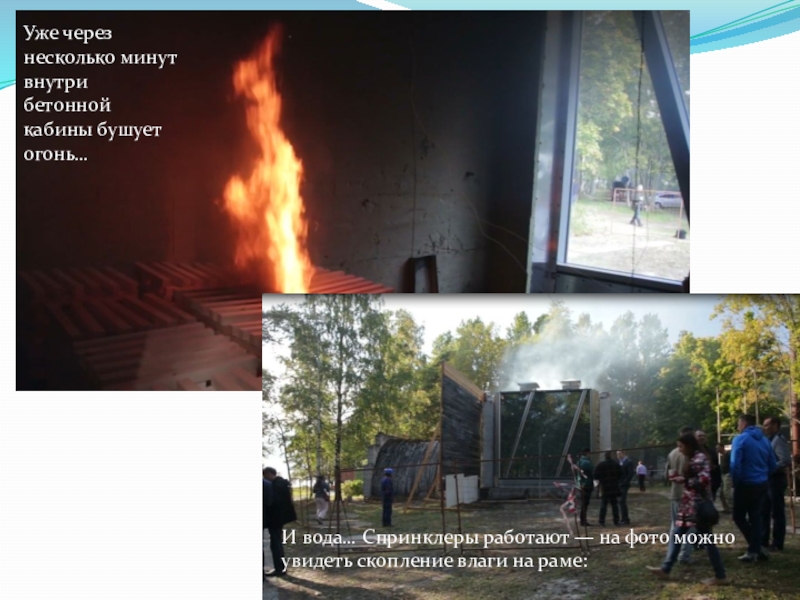

Слайд 22Уже через несколько минут внутри бетонной кабины бушует огонь…
И вода… Спринклеры

работают — на фото можно увидеть скопление влаги на раме:
Уже через несколько минут внутри бетонной кабины бушует огонь… И вода… Спринклеры работают — на фото можно

Слайд 24А вот температура фасада при работающей системе пожаротушения. Разные датчики на

разных временных точках фиксируют 18-20 градусов на наружной поверхности стекла, выше температура не растет. Результат очень хороший.
А вот температура фасада при работающей системе пожаротушения. Разные датчики на разных временных точках фиксируют 18-20 градусов

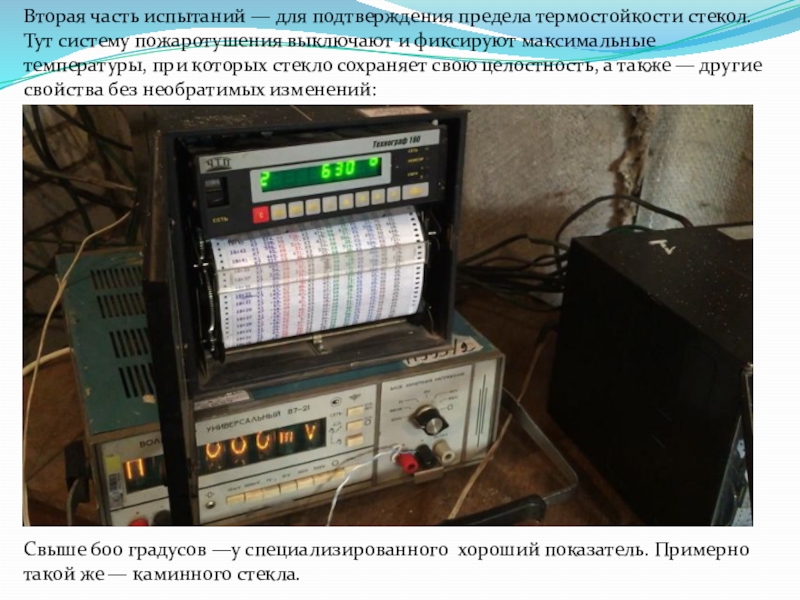

Слайд 25Вторая часть испытаний — для подтверждения предела термостойкости стекол. Тут систему

пожаротушения выключают и фиксируют максимальные температуры, при которых стекло сохраняет свою целостность, а также — другие свойства без необратимых изменений:

Свыше 600 градусов —у специализированного хороший показатель. Примерно такой же — каминного стекла.

Вторая часть испытаний — для подтверждения предела термостойкости стекол. Тут систему пожаротушения выключают и фиксируют максимальные температуры,

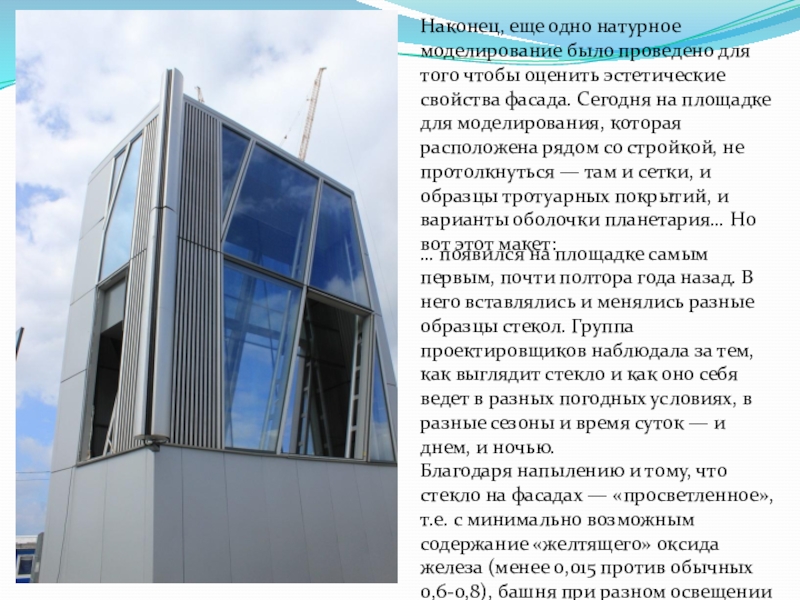

Слайд 26Наконец, еще одно натурное моделирование было проведено для того чтобы оценить

эстетические свойства фасада. Сегодня на площадке для моделирования, которая расположена рядом со стройкой, не протолкнуться — там и сетки, и образцы тротуарных покрытий, и варианты оболочки планетария… Но вот этот макет:

… появился на площадке самым первым, почти полтора года назад. В него вставлялись и менялись разные образцы стекол. Группа проектировщиков наблюдала за тем, как выглядит стекло и как оно себя ведет в разных погодных условиях, в разные сезоны и время суток — и днем, и ночью.  Благодаря напылению и тому, что стекло на фасадах — «просветленное», т.е. с минимально возможным содержание «желтящего» оксида железа (менее 0,015 против обычных 0,6-0,8), башня при разном освещении выглядит в холодной гамме. Оттенки зависят от освещенности. Например, днем при ярком солнце и отражении неба — стекла синие:

Наконец, еще одно натурное моделирование было проведено для того чтобы оценить эстетические свойства фасада. Сегодня на площадке

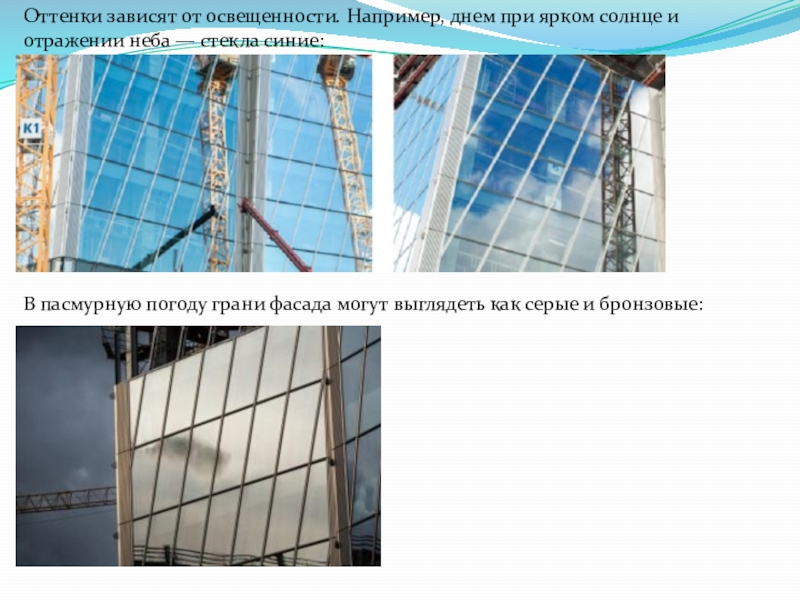

Слайд 27Оттенки зависят от освещенности. Например, днем при ярком солнце и отражении

неба — стекла синие:

В пасмурную погоду грани фасада могут выглядеть как серые и бронзовые:

Оттенки зависят от освещенности. Например, днем при ярком солнце и отражении неба — стекла синие:В пасмурную погоду

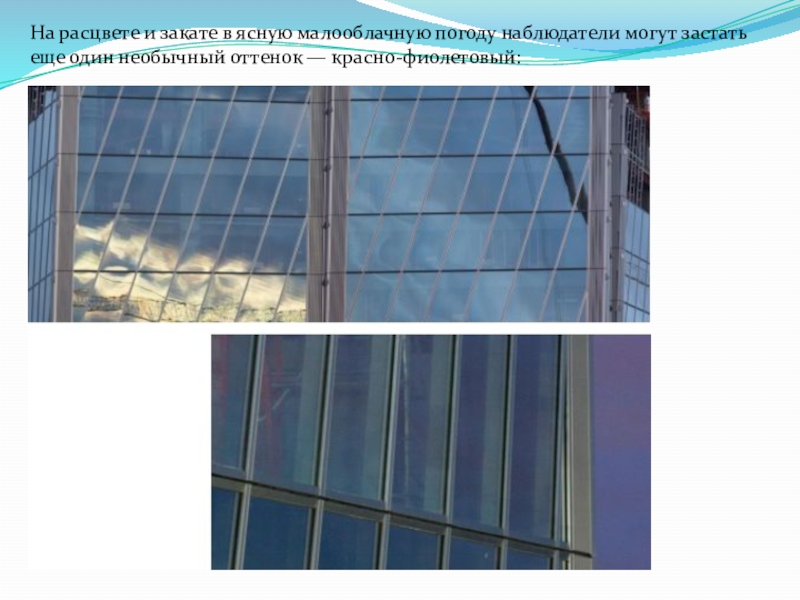

Слайд 28На расцвете и закате в ясную малооблачную погоду наблюдатели могут застать

еще один необычный оттенок — красно-фиолетовый:
На расцвете и закате в ясную малооблачную погоду наблюдатели могут застать еще один необычный оттенок — красно-фиолетовый:

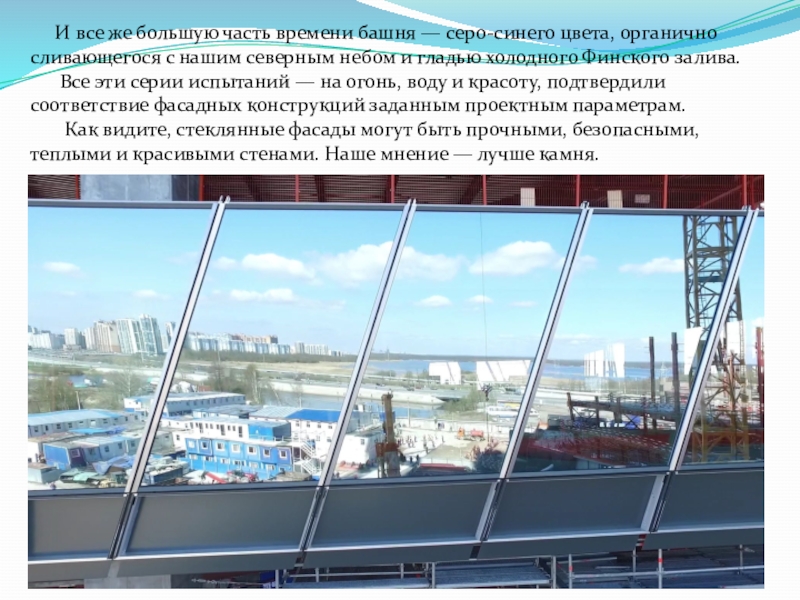

Слайд 29 И все же большую часть времени башня —

серо-синего цвета, органично сливающегося с нашим северным небом и гладью холодного Финского залива.  Все эти серии испытаний — на огонь, воду и красоту, подтвердили соответствие фасадных конструкций заданным проектным параметрам. Как видите, стеклянные фасады могут быть прочными, безопасными, теплыми и красивыми стенами. Наше мнение — лучше камня.
И все же большую часть времени башня — серо-синего цвета, органично сливающегося с нашим
