Презентация, доклад на тему Прензентация по физике Трансформатор

Содержание

Сабақтың тақырыбы: ТРАНСФОРМАТОР

Слайд 1ФИЗИКА
.

ФИЗИКА.

Слайд 2Сабақтың тақырыбы: ТРАНСФОРМАТОР

Сабақтың тақырыбы: ТРАНСФОРМАТОР

Слайд 3«ДОМИНО» ойыны
Айнымалы ток дегеніміз не?

«ДОМИНО» ойыныАйнымалы ток дегеніміз не?

Слайд 4«ДОМИНО» ойыны
Төменгі кернеуге қанша вольтқа дейінгілер жатады?

«ДОМИНО» ойыныТөменгі кернеуге қанша вольтқа дейінгілер жатады?

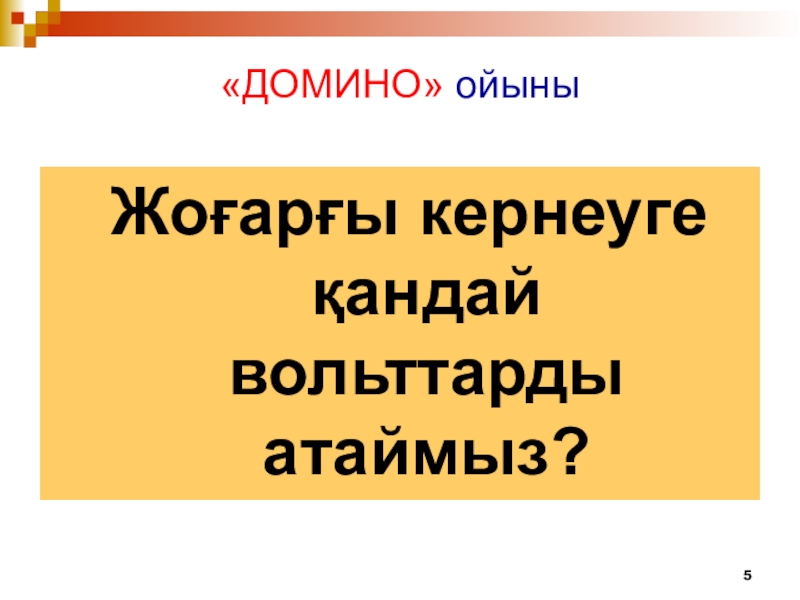

Слайд 5«ДОМИНО» ойыны
Жоғарғы кернеуге қандай вольттарды атаймыз?

«ДОМИНО» ойыны Жоғарғы кернеуге қандай вольттарды атаймыз?

Слайд 6«ДОМИНО» ойыны
Электр тогын қайдан аламыз?

«ДОМИНО» ойыныЭлектр тогын қайдан аламыз?

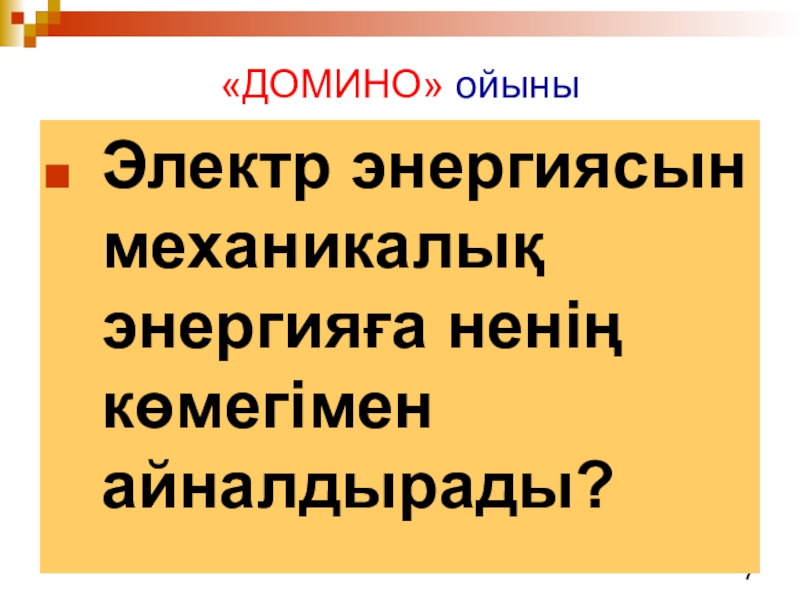

Слайд 7«ДОМИНО» ойыны
Электр энергиясын механикалық энергияға ненің көмегімен айналдырады?

«ДОМИНО» ойыныЭлектр энергиясын механикалық энергияға ненің көмегімен айналдырады?

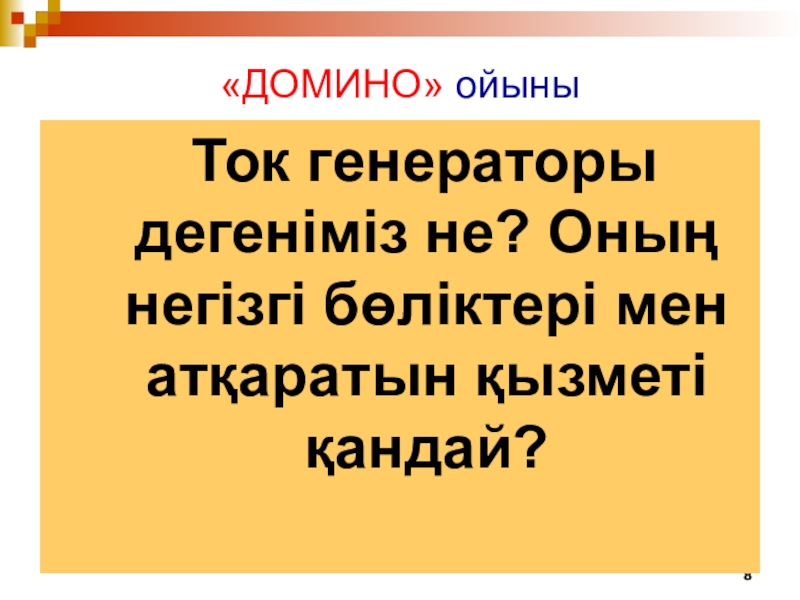

Слайд 8«ДОМИНО» ойыны
Ток генераторы дегеніміз не? Оның негізгі бөліктері

мен атқаратын қызметі қандай?
«ДОМИНО» ойыны   Ток генераторы дегеніміз не? Оның негізгі бөліктері мен атқаратын қызметі қандай?

Слайд 9 Жаңа сабақ
Жаңа материалды меңгерту.

Жаңа сабақЖаңа материалды меңгерту.

Слайд 10«Түрлендіру» сөзін басқаша «Трансформациялау» деп айтамыз?

«Түрлендіру» сөзін басқаша …
«Трансформатор» деп

атаймыз
«Түрлендіру» сөзін басқаша «Трансформациялау» деп айтамыз?«Түрлендіру» сөзін басқаша … «Трансформатор» деп атаймыз

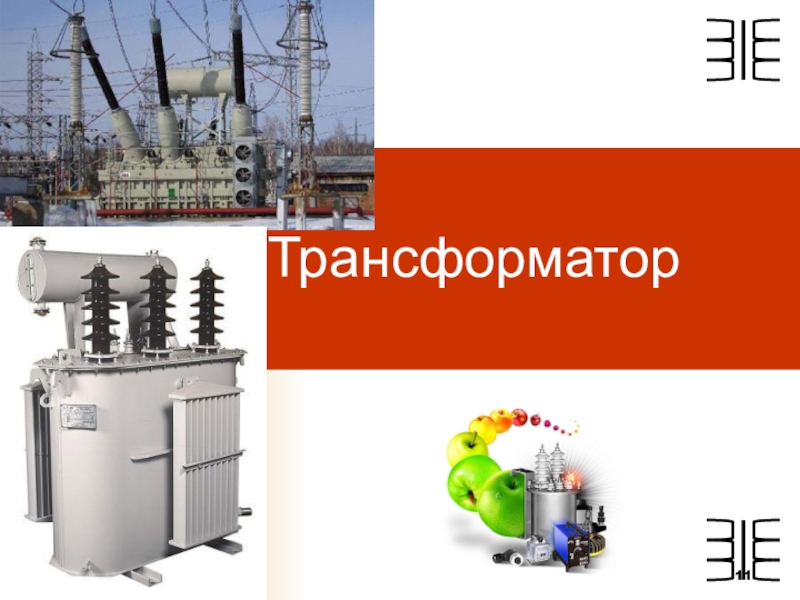

Слайд 11Трансформатор

Трансформатор

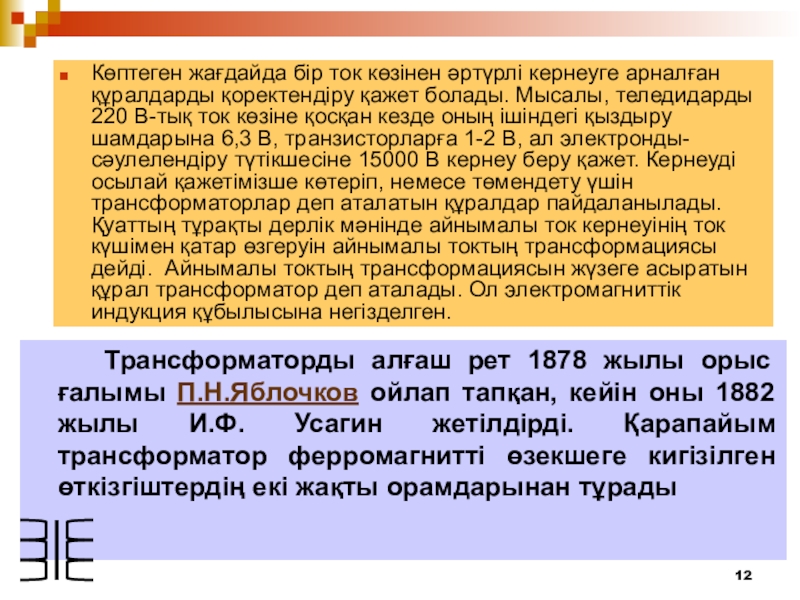

Слайд 12Көптеген жағдайда бiр ток көзiнен әртүрлi кернеуге арналған құралдарды қоректендiру қажет

болады. Мысалы, теледидарды 220 В-тық ток көзiне қосқан кезде оның iшiндегi қыздыру шамдарына 6,3 В, транзисторларға 1-2 В, ал электронды-сәулелендiру түтiкшесiне 15000 В кернеу беру қажет. Кернеудi осылай қажетiмiзше көтерiп, немесе төмендету үшiн трансформаторлар деп аталатын құралдар пайдаланылады. Қуаттың тұрақты дерлік мәнінде айнымалы ток кернеуінің ток күшімен қатар өзгеруін айнымалы токтың трансформациясы дейді. Айнымалы токтың трансформациясын жүзеге асыратын құрал трансформатор деп аталады. Ол электромагниттік индукция құбылысына негізделген.

Трансформаторды алғаш рет 1878 жылы орыс ғалымы П.Н.Яблочков ойлап тапқан, кейін оны 1882 жылы И.Ф. Усагин жетілдірді. Қарапайым трансформатор ферромагниттi өзекшеге кигiзiлген өткiзгiштердiң екi жақты орамдарынан тұрады

Көптеген жағдайда бiр ток көзiнен әртүрлi кернеуге арналған құралдарды қоректендiру қажет болады. Мысалы, теледидарды 220 В-тық ток

Слайд 13Павел Николаевич Яблочков (1847 – 1894)
1878 жылы

Павел Николаевич Яблочков (1847 – 1894)1878 жылы

Слайд 14Иван Филиппович Усагин (1855-1919)
1882 жылы

Иван Филиппович Усагин (1855-1919)1882 жылы

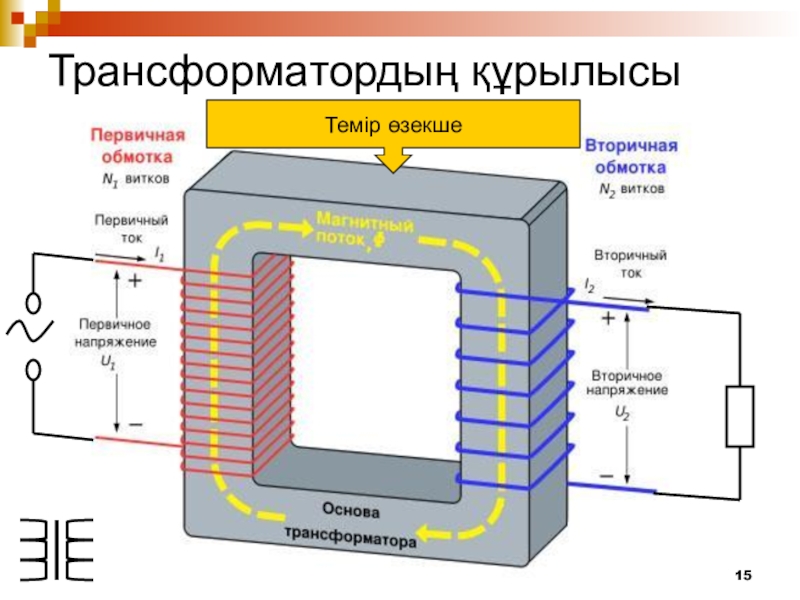

Слайд 15Трансформатордың құрылысы

Темір өзекше




Трансформатордың құрылысыТемір өзекше

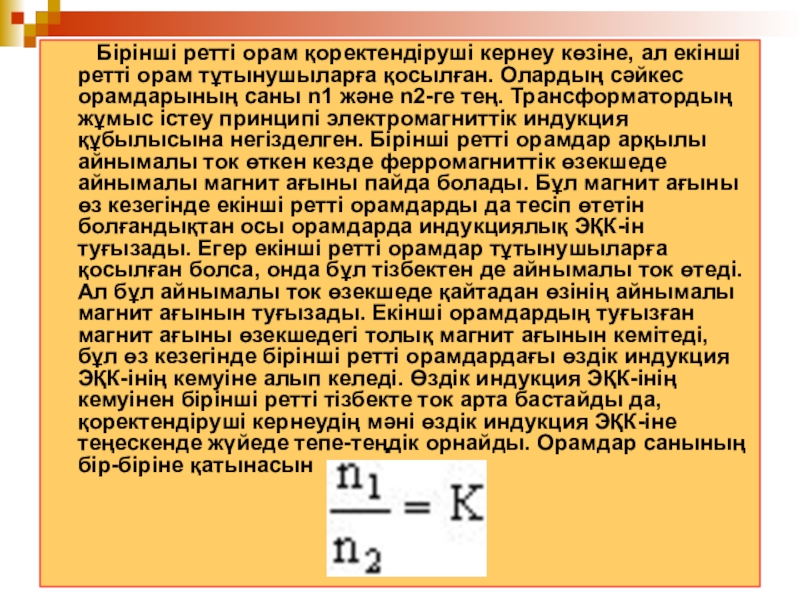

Слайд 16 Бiрiншi реттi орам қоректендiрушi кернеу көзiне, ал

екiншi реттi орам тұтынушыларға қосылған. Олардың сәйкес орамдарының саны n1 және n2-ге тең. Трансформатордың жұмыс iстеу принципi электромагниттiк индукция құбылысына негiзделген. Бiрiншi реттi орамдар арқылы айнымалы ток өткен кезде ферромагниттiк өзекшеде айнымалы магнит ағыны пайда болады. Бұл магнит ағыны өз кезегiнде екiншi реттi орамдарды да тесiп өтетiн болғандықтан осы орамдарда индукциялық ЭҚК-iн туғызады. Егер екiншi реттi орамдар тұтынушыларға қосылған болса, онда бұл тiзбектен де айнымалы ток өтедi. Ал бұл айнымалы ток өзекшеде қайтадан өзiнiң айнымалы магнит ағынын туғызады. Екiншi орамдардың туғызған магнит ағыны өзекшедегi толық магнит ағынын кемiтедi, бұл өз кезегiнде бiрiншi реттi орамдардағы өздiк индукция ЭҚК-iнiң кемуiне алып келедi. Өздiк индукция ЭҚК-iнiң кемуiнен бiрiншi реттi тiзбекте ток арта бастайды да, қоректендiрушi кернеудiң мәнi өздiк индукция ЭҚК-iне теңескенде жүйеде тепе-теңдiк орнайды. Орамдар санының бiр-бiрiне қатынасын
Бiрiншi реттi орам қоректендiрушi кернеу көзiне, ал екiншi реттi орам тұтынушыларға қосылған. Олардың

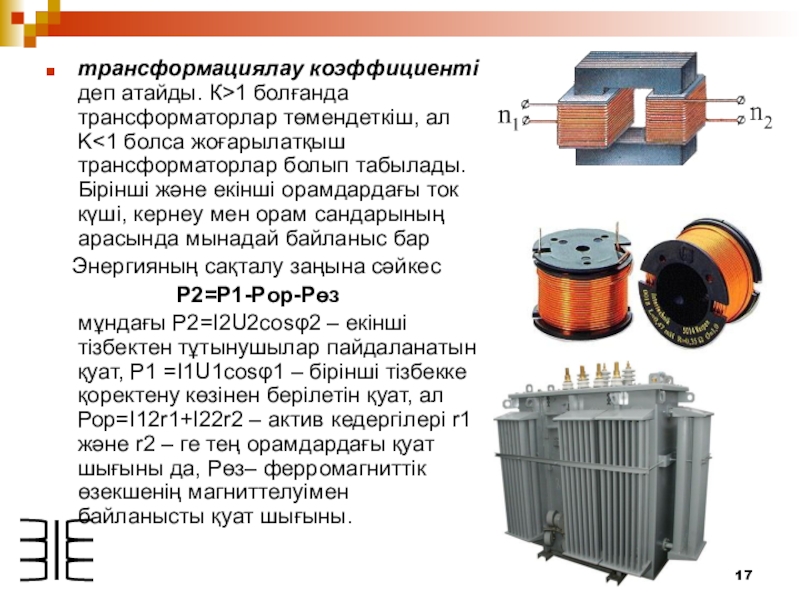

Слайд 17трансформациялау коэффициентi деп атайды. К>1 болғанда трансформаторлар төмендеткiш, ал K

жоғарылатқыш трансформаторлар болып табылады. Бiрiншi және екiншi орамдардағы ток күшi, кернеу мен орам сандарының арасында мынадай байланыс бар
Энергияның сақталу заңына сәйкес
Р2=P1-Pор-Pөз
мұндағы Р2=I2U2cosφ2 – екiншi тiзбектен тұтынушылар пайдаланатын қуат, Р1 =I1U1cosφ1 – бiрiншi тiзбекке қоректену көзiнен берiлетiн қуат, ал Рор=I12r1+I22r2 – актив кедергiлерi r1 және r2 – ге тең орамдардағы қуат шығыны да, Рөз– ферромагниттiк өзекшенiң магниттелуiмен байланысты қуат шығыны.
трансформациялау коэффициентi деп атайды. К>1 болғанда трансформаторлар төмендеткiш, ал K

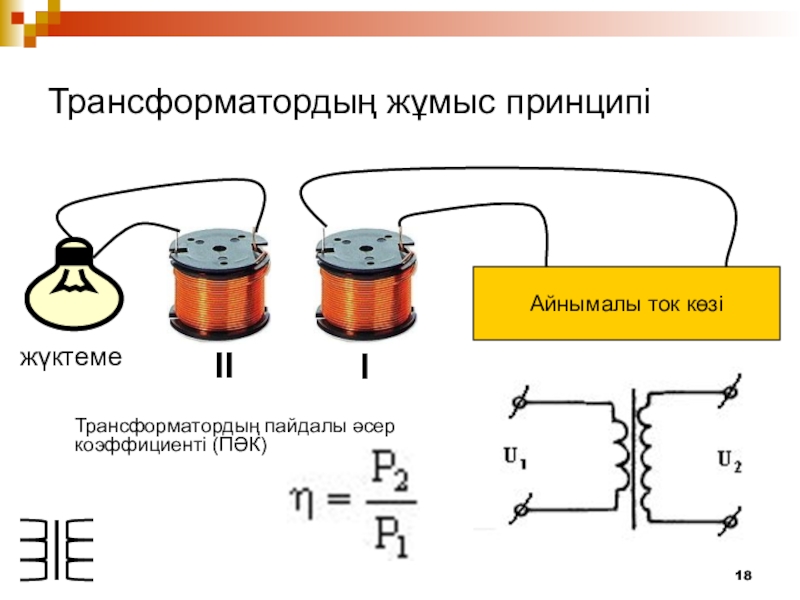

Слайд 18Трансформатордың жұмыс принципі
I
II
жүктеме
Трансформатордың пайдалы әсер коэффициентi (ПӘК)

Трансформатордың жұмыс принципіIIIжүктемеТрансформатордың пайдалы әсер коэффициентi (ПӘК)

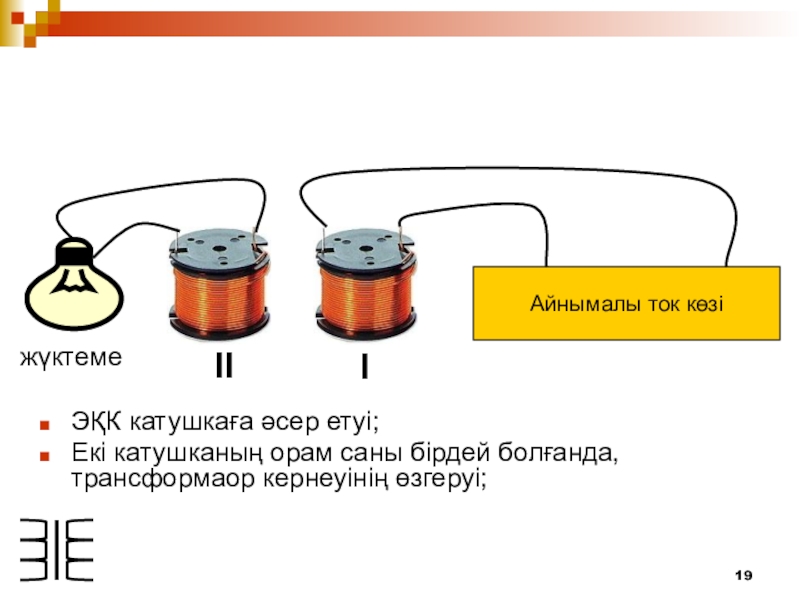

Слайд 19ЭҚК катушкаға әсер етуі;
Екі катушканың орам саны бірдей болғанда, трансформаор кернеуінің

өзгеруі;

I

II

жүктеме

ЭҚК катушкаға әсер етуі;Екі катушканың орам саны бірдей болғанда, трансформаор кернеуінің өзгеруі;IIIжүктеме

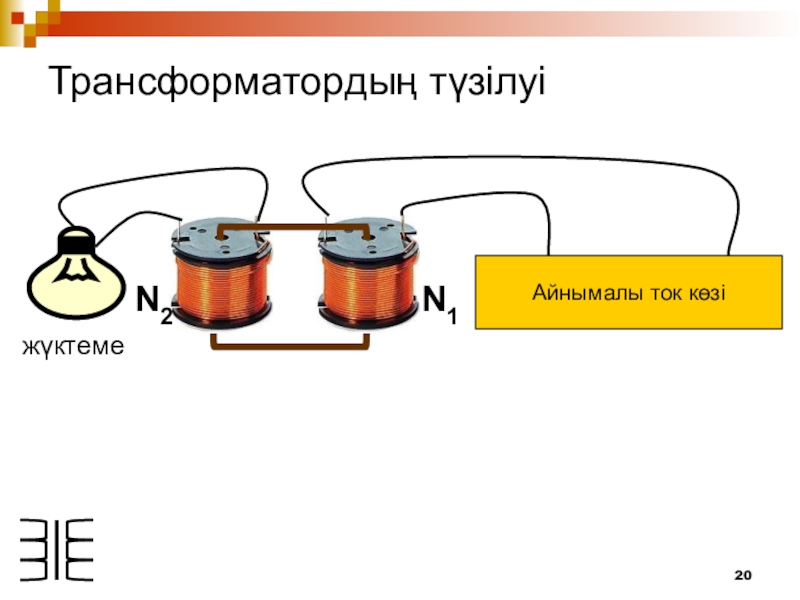

Слайд 20N1
N2
жүктеме
Трансформатордың түзілуі


N1N2жүктемеТрансформатордың түзілуі

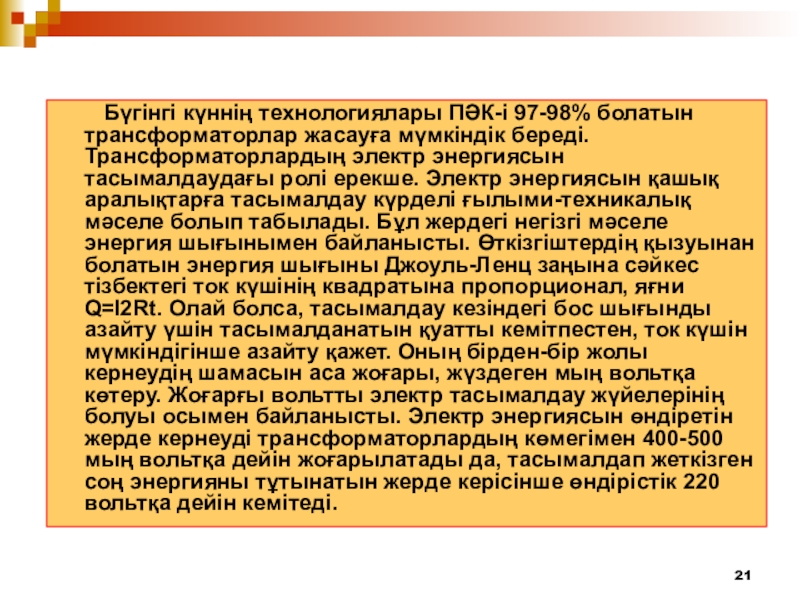

Слайд 21 Бүгiнгi күннiң технологиялары ПӘК-i 97-98% болатын

трансформаторлар жасауға мүмкiндiк бередi. Трансформаторлардың электр энергиясын тасымалдаудағы ролi ерекше. Электр энергиясын қашық аралықтарға тасымалдау күрделi ғылыми-техникалық мәселе болып табылады. Бұл жердегi негiзгi мәселе энергия шығынымен байланысты. Өткiзгiштердiң қызуынан болатын энергия шығыны Джоуль-Ленц заңына сәйкес тiзбектегi ток күшiнiң квадратына пропорционал, яғни Q=I2Rt. Олай болса, тасымалдау кезiндегi бос шығынды азайту үшiн тасымалданатын қуатты кемiтпестен, ток күшiн мүмкiндiгiнше азайту қажет. Оның бiрден-бiр жолы кернеудiң шамасын аса жоғары, жүздеген мың вольтқа көтеру. Жоғарғы вольтты электр тасымалдау жүйелерiнiң болуы осымен байланысты. Электр энергиясын өндiретiн жерде кернеудi трансформаторлардың көмегiмен 400-500 мың вольтқа дейiн жоғарылатады да, тасымалдап жеткiзген соң энергияны тұтынатын жерде керiсiнше өндiрiстiк 220 вольтқа дейiн кемiтедi.
Бүгiнгi күннiң технологиялары ПӘК-i 97-98% болатын трансформаторлар жасауға мүмкiндiк бередi. Трансформаторлардың электр

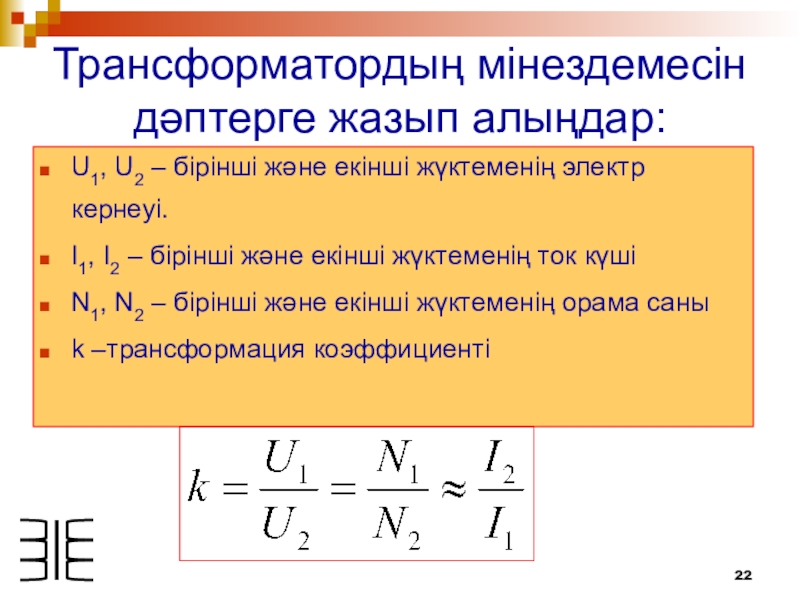

Слайд 22Трансформатордың мінездемесін дәптерге жазып алыңдар:
U1, U2 – бірінші және екінші жүктеменің

электр кернеуі.
I1, I2 – бірінші және екінші жүктеменің ток күші
N1, N2 – бірінші және екінші жүктеменің орама саны
k –трансформация коэффициенті
Трансформатордың мінездемесін дәптерге жазып алыңдар:U1, U2 – бірінші және екінші жүктеменің электр кернеуі.I1, I2 – бірінші және

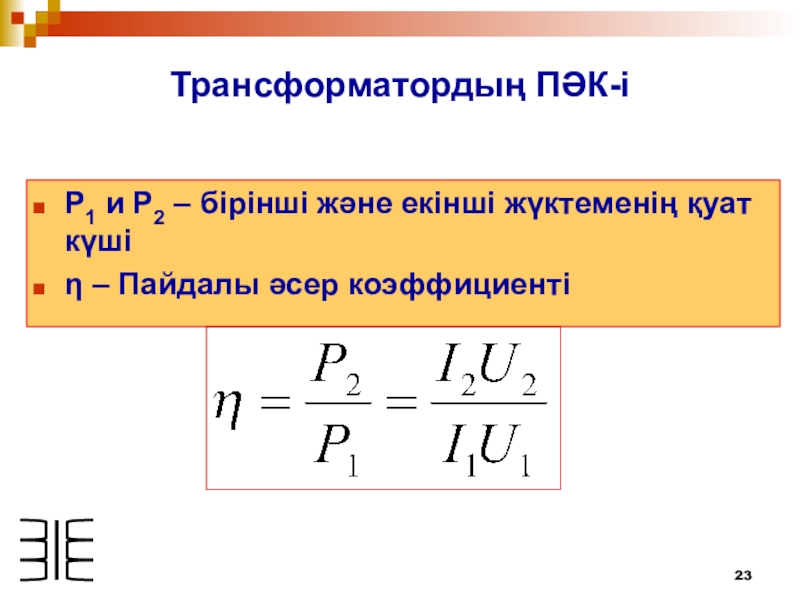

Слайд 23Трансформатордың ПӘК-і
Р1 и Р2 – бірінші және екінші жүктеменің қуат күші
η

– Пайдалы әсер коэффициенті
Трансформатордың ПӘК-іР1 и Р2 – бірінші және екінші жүктеменің қуат күшіη – Пайдалы әсер коэффициенті

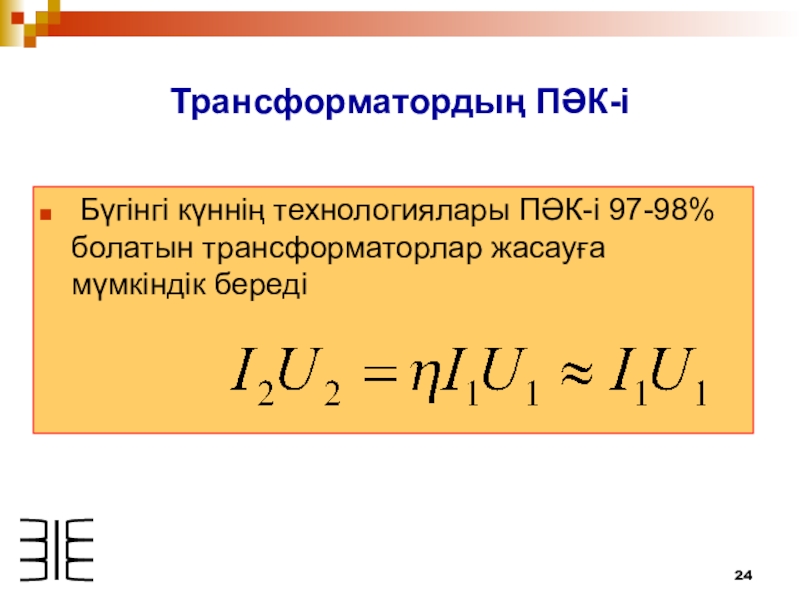

Слайд 24 Бүгiнгi күннiң технологиялары ПӘК-i 97-98% болатын трансформаторлар жасауға мүмкiндiк бередi


Трансформатордың ПӘК-і

Бүгiнгi күннiң технологиялары ПӘК-i 97-98% болатын трансформаторлар жасауға мүмкiндiк бередi Трансформатордың ПӘК-і

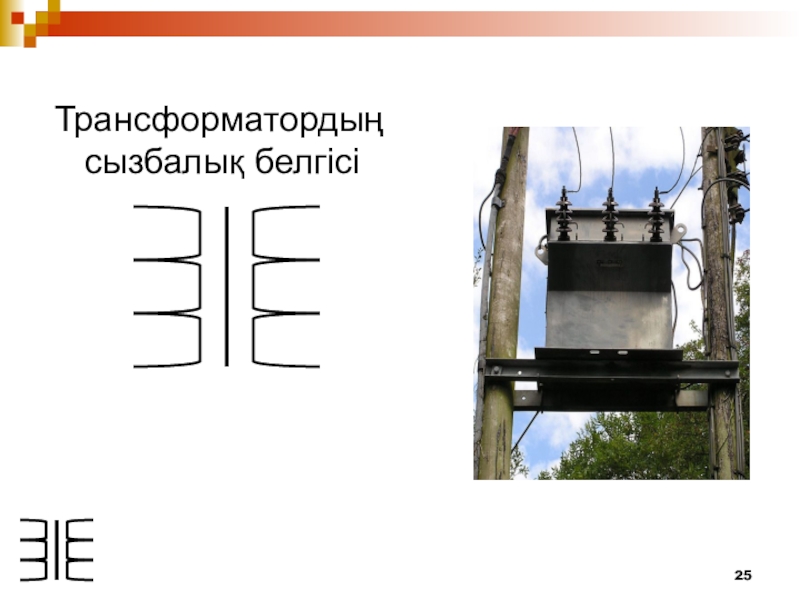

Слайд 25Трансформатордың сызбалық белгісі

Трансформатордың сызбалық белгісі

Слайд 26Трансформатордың түрлері

Трансформатордың түрлері

Слайд 27 Бекіту сұрақтары:

Трансформатор не үшін қажет? Трансформатор құрылысы? Трансформатордың шартты белгісі? Трансформация коэффициентінің формуласы? Төмендеткіш және жоғарылатқыш трансформатор дегеніміз не?
Бекіту сұрақтары:   Трансформатор не үшін қажет?

Слайд 28ЕСЕП ШЫҒАРУ

ЕСЕП ШЫҒАРУ

Слайд 29«ТРАНСФОРМАТОР» сөзжұмбағын құрастыру
БАҒАЛАУ
Үй тапсырмасы
§ 2.10. Трансформатор тақырыбын оқып келу.
Оқулықтан №2.10.1 есепті

шығарып келу.
П.Н.Яблочков пен И.Ф.Усагин туралы реферат жазу.
Тақырыптың бақылау сұрақтарына жауап беру.
«ТРАНСФОРМАТОР» сөзжұмбағын құрастыруБАҒАЛАУҮй тапсырмасы§ 2.10. Трансформатор тақырыбын оқып келу.Оқулықтан №2.10.1 есепті шығарып келу.П.Н.Яблочков пен И.Ф.Усагин туралы реферат
