Презентация, доклад на тему Прензентация по физике Электрическй ток

Содержание

Электрический ток – упорядоченное движение заряженных частиц.Для существования электрического тока необходимы следующие условия:наличие свободных электрических зарядов в проводнике;наличие внешнего электрического поля для проводника.

Слайд 1Источники электрического тока
8 класс

Источники электрического тока8 класс

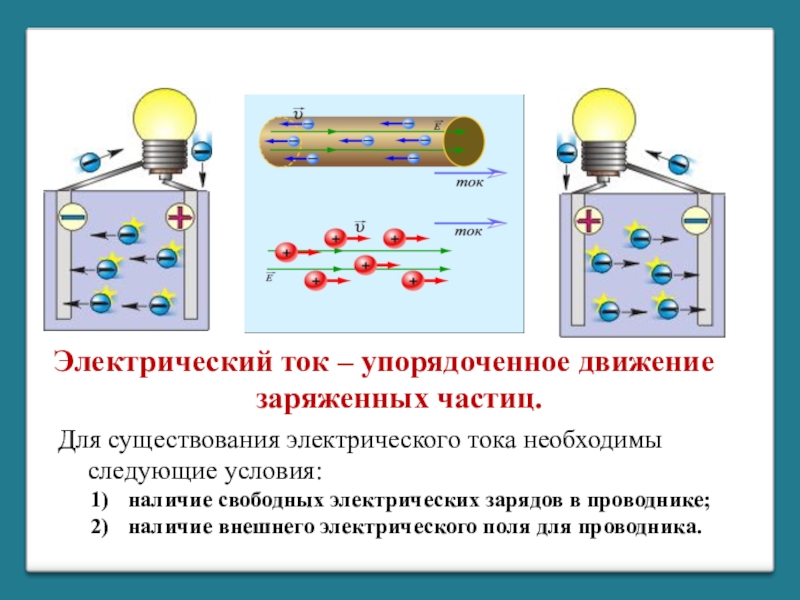

Слайд 2Электрический ток – упорядоченное движение заряженных частиц.


Для существования электрического тока необходимы

следующие условия:
наличие свободных электрических зарядов в проводнике;
наличие внешнего электрического поля для проводника.
Электрический ток – упорядоченное движение заряженных частиц.Для существования электрического тока необходимы следующие условия:наличие свободных электрических зарядов в

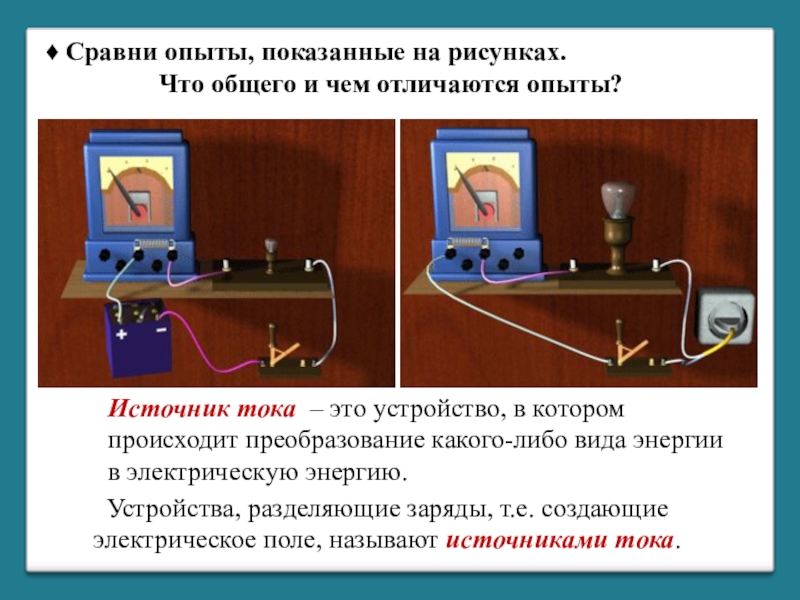

Слайд 3♦ Сравни опыты, показанные на рисунках.

Что общего и чем отличаются опыты?

Источник тока – это устройство, в котором происходит преобразование какого-либо вида энергии в электрическую энергию.

Устройства, разделяющие заряды, т.е. создающие электрическое поле, называют источниками тока.

♦ Сравни опыты, показанные на рисунках.         Что общего и

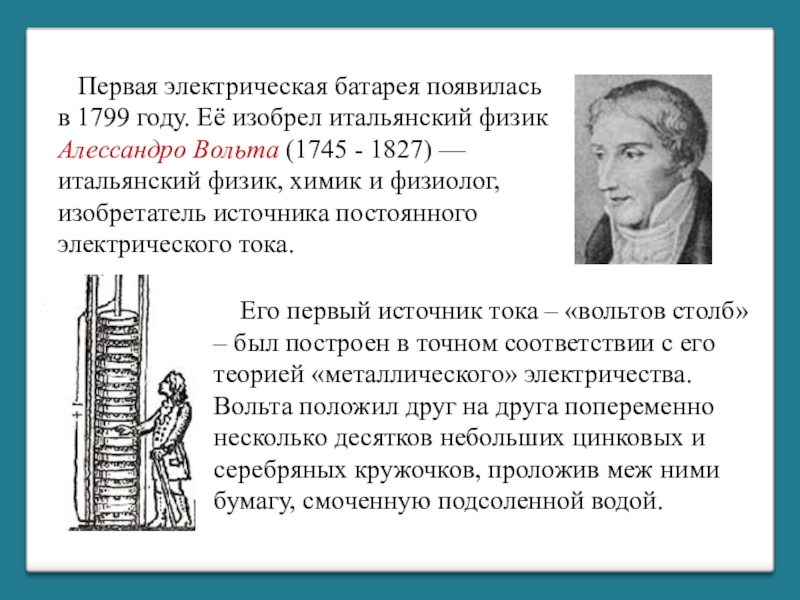

Слайд 4 Первая электрическая батарея появилась в 1799 году. Её изобрел

итальянский физик Алессандро Вольта (1745 - 1827) — итальянский физик, химик и физиолог, изобретатель источника постоянного электрического тока.



Его первый источник тока – «вольтов столб» – был построен в точном соответствии с его теорией «металлического» электричества. Вольта положил друг на друга попеременно несколько десятков небольших цинковых и серебряных кружочков, проложив меж ними бумагу, смоченную подсоленной водой.



Первая электрическая батарея появилась в 1799 году. Её изобрел итальянский физик Алессандро Вольта (1745 -

Слайд 5 Механический источник тока - механическая энергия преобразуется в

электрическую энергию.

До конца XVIII века все технические источники тока были основаны на электризации трением. Наиболее эффективным из этих источников стала электрофорная машина (диски машины приводятся во вращение в противоположных направлениях; в результате трения щеток о диски на кондукторах машины накапливаются заряды противоположного знака).

Электрофорная машина

Механический источник тока - механическая энергия преобразуется в электрическую энергию.  До конца XVIII

Слайд 6 Тепловой источник тока – внутренняя энергия преобразуется в

электрическую энергию.

Термопара

Если две проволоки из разных металлов спаять с одного края, а затем нагреть место спая, то в них возникает ток – заряды при нагревании спая разделяются. Термоэлементы применяются в термодатчиках и на геотермальных электростанциях в качестве датчика температуры.

Термоэлемент (термопара)

Тепловой источник тока – внутренняя энергия преобразуется в электрическую энергию.ТермопараЕсли две проволоки из разных

Слайд 7Энергия света c помощью солнечных батарей преобразуется в электрическую энергию.
Солнечная

батарея

При освещении некоторых веществ светом, в них появляется ток – световая энергия превращается в электрическую энергию.
В данном приборе заряды разделяются под действием света. Фотоэлементы применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.

Фотоэлемент

Энергия света c помощью солнечных батарей преобразуется в электрическую энергию. Солнечная батареяПри освещении некоторых веществ светом, в

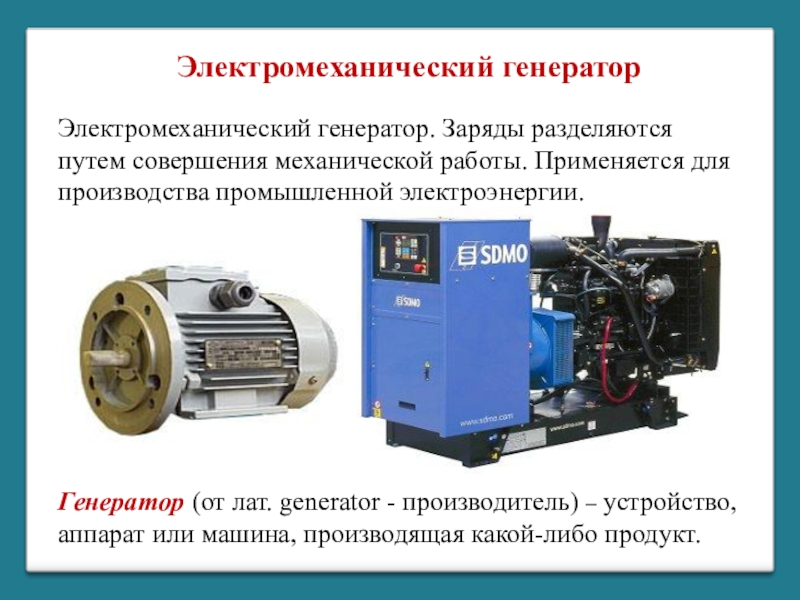

Слайд 8Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется для производства

промышленной электроэнергии.

Электромеханический генератор

Генератор (от лат. generator - производитель) – устройство, аппарат или машина, производящая какой-либо продукт.

Электромеханический генератор. Заряды разделяются путем совершения механической работы. Применяется для производства промышленной электроэнергии.Электромеханический генераторГенератор (от лат. generator

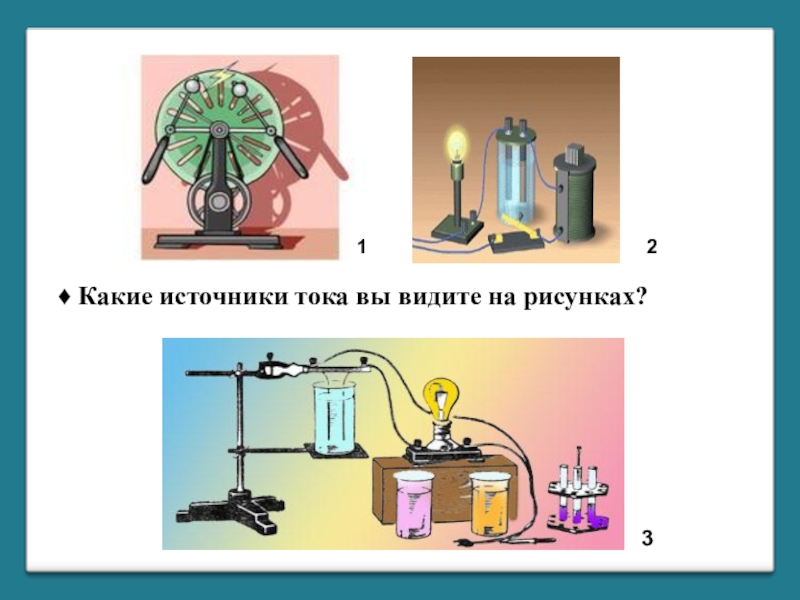

Слайд 93
2
1
♦ Какие источники тока вы видите на рисунках?

321♦ Какие источники тока вы видите на рисунках?

Слайд 10Устройство гальванического элемента
Гальванический элемент – химический источник тока, в

котором электрическая энергия вырабатывается в результате прямого преобразования химической энергии окислительно-восстановительной реакцией.
Устройство гальванического элемента  Гальванический элемент – химический источник тока, в котором электрическая энергия вырабатывается в результате

Слайд 11Источники тока прошлого века…

Источники тока прошлого века…

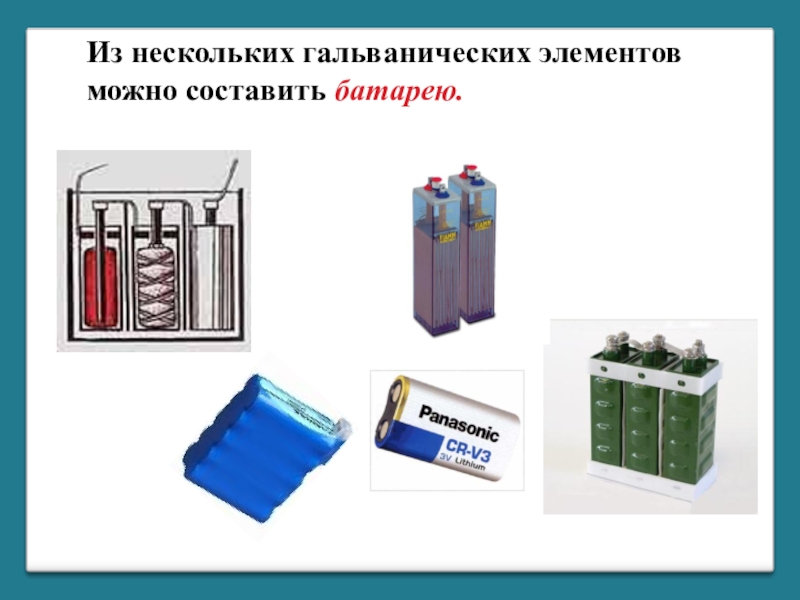

Слайд 12Из нескольких гальванических элементов можно составить батарею.

Из нескольких гальванических элементов можно составить батарею.

Слайд 13Батарея (элемент питания) – обиходное название источника электричества для автономного питания

портативного устройства. Может представлять собой одиночный гальванический элемент, аккумулятор или их соединение в батарею для увеличения напряжения.
Батарея (элемент питания) – обиходное название источника электричества для автономного питания портативного устройства. Может представлять собой одиночный

Слайд 14Аккумулятор – химический источник тока многоразового действия. Если поместить в раствор

соли два угольных электрода, то гальванометр не показывает наличие тока. Если же аккумулятор предварительно зарядить, то его можно использовать в качестве самостоятельного источника тока. Существуют различные типы аккумуляторов: кислотные и щелочные. Заряды в них разделяются также в результате химических реакций.

Аккумулятор

Электрические аккумуляторы используются для накопления энергии и автономного питания различных потребителей.

Аккумулятор – химический источник тока многоразового действия. Если поместить в раствор соли два угольных электрода, то гальванометр

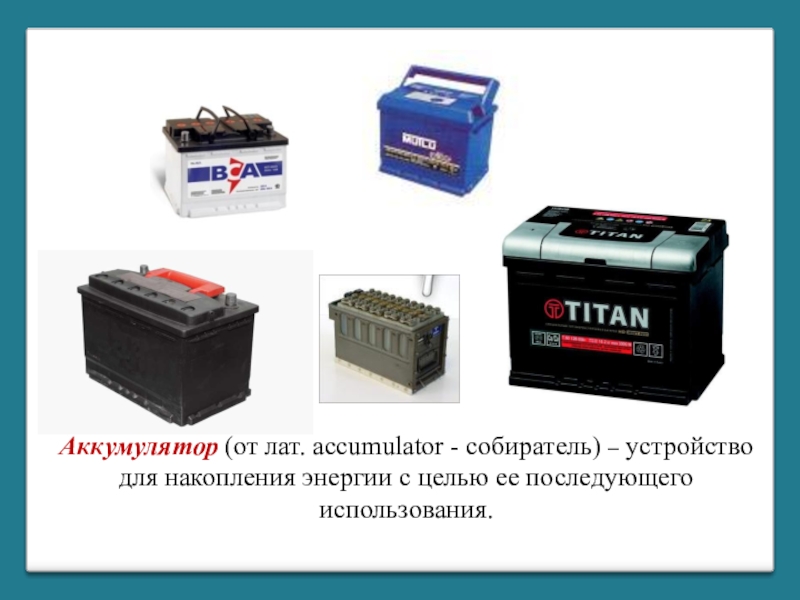

Слайд 15Аккумулятор (от лат. accumulator - собиратель) – устройство для накопления энергии

с целью ее последующего использования.
Аккумулятор (от лат. accumulator - собиратель) – устройство для накопления энергии с целью ее последующего использования.

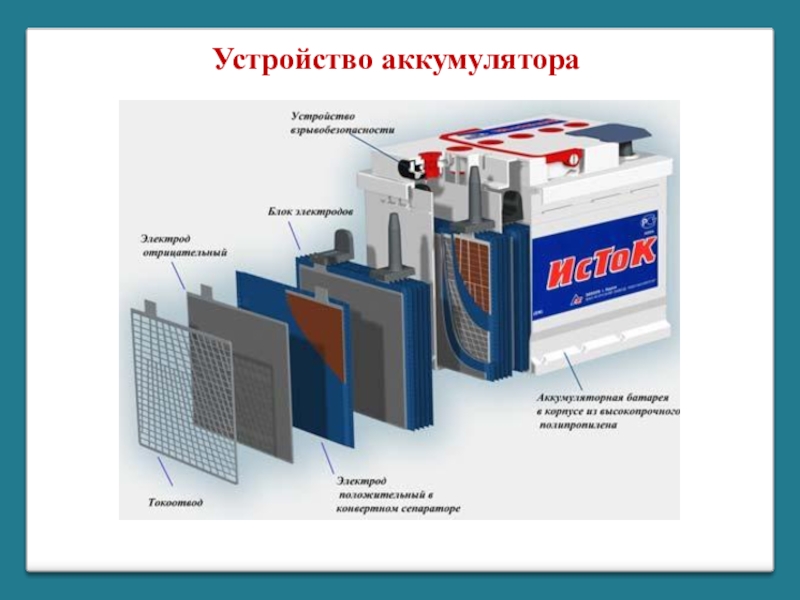

Слайд 16Устройство аккумулятора

Устройство аккумулятора

Слайд 17♦ Назовите источники тока, обозначенные цифрами 1, 2, 3, 4, 5.

♦ Назовите источники тока, обозначенные цифрами 1, 2, 3, 4, 5.

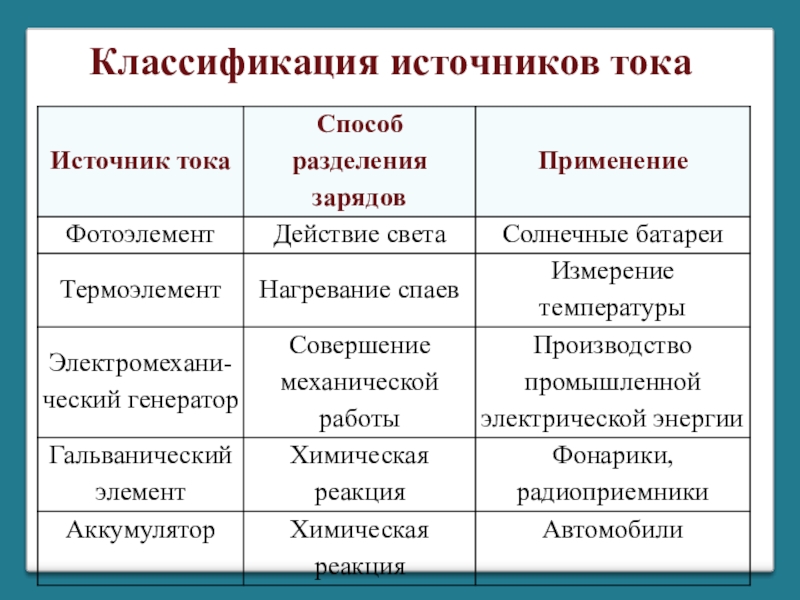

Слайд 18Классификация источников тока

Классификация источников тока

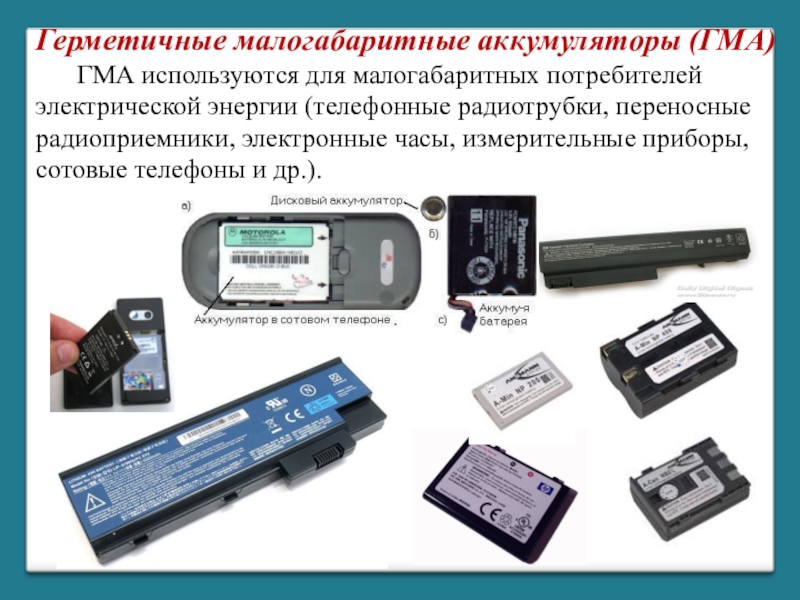

Слайд 19Герметичные малогабаритные аккумуляторы (ГМА)        ГМА используются для малогабаритных потребителей электрической энергии

(телефонные радиотрубки, переносные радиоприемники, электронные часы, измерительные приборы, сотовые телефоны и др.).
Герметичные малогабаритные аккумуляторы (ГМА)        ГМА используются для малогабаритных потребителей электрической энергии (телефонные радиотрубки, переносные радиоприемники, электронные

Слайд 20Применение источников тока


♦ Назовите приборы, изображённые на рисунках.
1
2
6
3
4
5

Применение источников тока ♦ Назовите приборы, изображённые на рисунках.126345

Слайд 21Что называется электрическим током?
(Электрическим током называется упорядоченное

движение заряженных частиц.)
2. Что может заставить заряженные частицы упорядоченно двигаться?
(Электрическое поле.)
3. Как можно создать электрическое поле?
(С помощью электризации.)
4. Можно ли искру, возникшую в электрофорной машине, назвать электрическим током?
(Да, так как имеет место кратковременное упорядоченное движение заряженных частиц.)

Вопросы

Что называется электрическим током?    (Электрическим током называется упорядоченное движение заряженных частиц.)2.  Что может

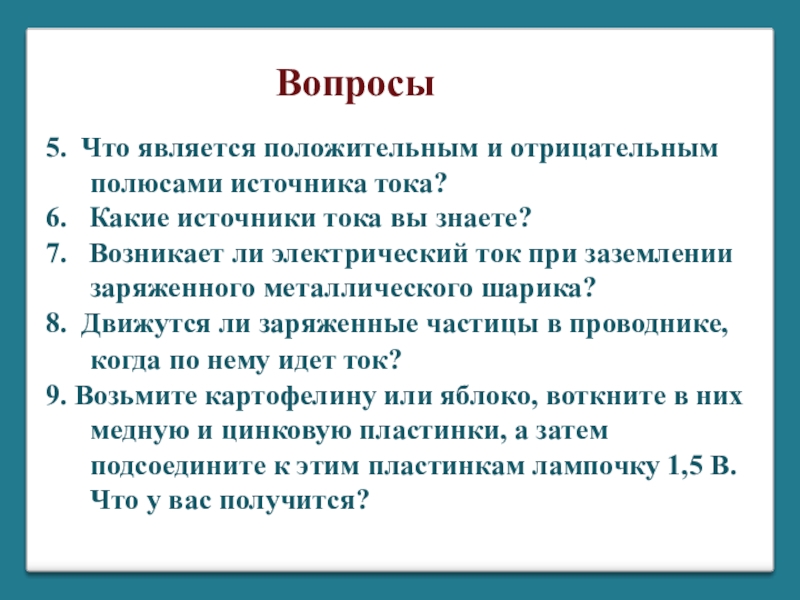

Слайд 225. Что является положительным и отрицательным полюсами источника тока?
6. Какие

источники тока вы знаете?
7. Возникает ли электрический ток при заземлении заряженного металлического шарика?
8. Движутся ли заряженные частицы в проводнике, когда по нему идет ток?
9. Возьмите картофелину или яблоко, воткните в них медную и цинковую пластинки, а затем подсоедините к этим пластинкам лампочку 1,5 В. Что у вас получится?

Вопросы

5. Что является положительным и отрицательным полюсами источника тока?6.  Какие источники тока вы знаете?7.  Возникает

Слайд 23 Сегодня на уроке я узнал ….

Теперь я могу …

Было интересно…

Знания, полученные сегодня на уроке, пригодятся…

Рефлексия

Продолжите фразу:

Сегодня на уроке я узнал …. Теперь я могу … Было интересно… Знания, полученные сегодня на

Слайд 24Спасибо
за работу и внимание!
Конец урока

Спасибо за работу и внимание!Конец урока
