Презентация, доклад на тему Повторение темы: Переменный ток
Содержание
- 1. Повторение темы: Переменный ток
- 2. Переменный ток- вынужденные электромагнитные колебания.- ток, сила
- 3. .Частота переменного тока показывает число колебаний за 1 секунду.Стандартная частота промышленного тока равна 50 Герц
- 4. Гармонические колебания силы тока
- 5. , Е гармонически , v гармонически , i гармонически

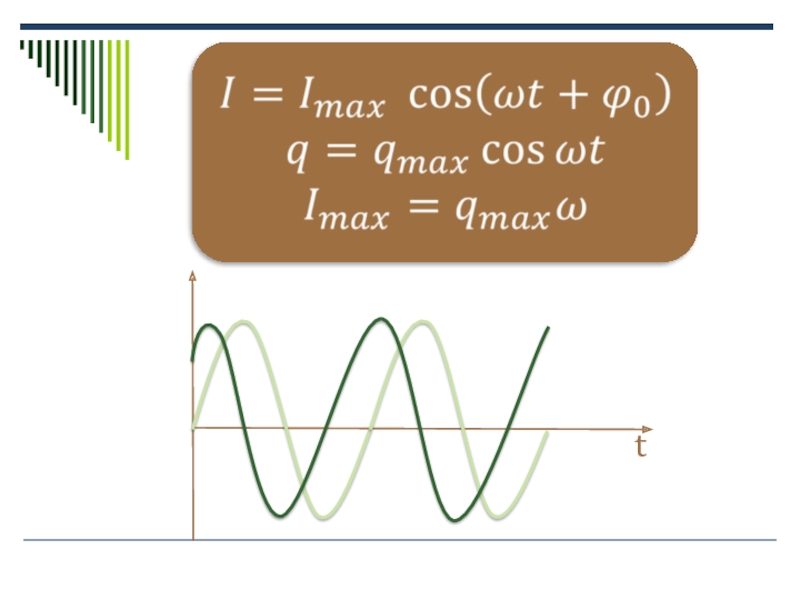

- 6. t
- 7. Простейшая модель генератора переменного тока Проводящий контур
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10
- 11. Характеристики вынужденных электромагнитных колебаний
- 12. Характеристики вынужденных электромагнитных колебаний
- 13. Действующие значения силы тока и напряжения Действующие

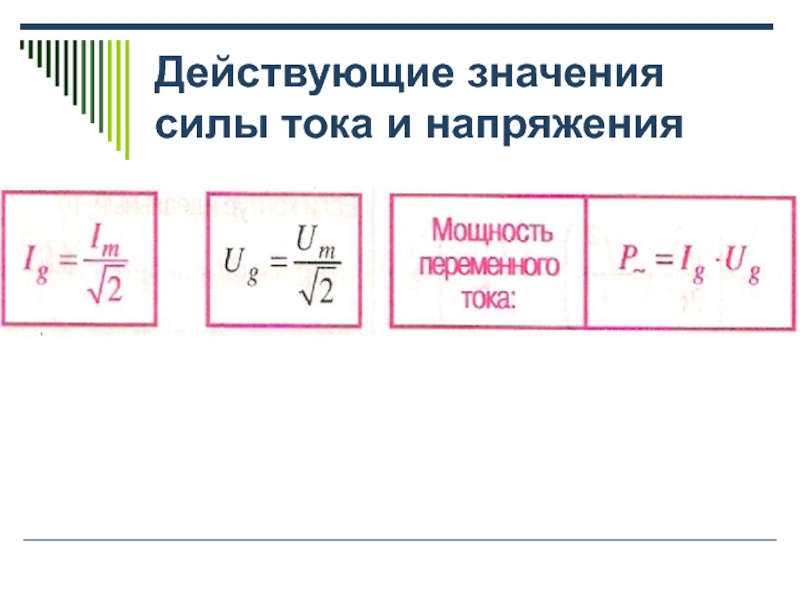

- 14. Действующие значения силы тока и напряжения
- 15. Резонанс в цепи переменного токаРезонанс наблюдается в
- 16. Резонансвозможен в электрической цепи, если эта цепь

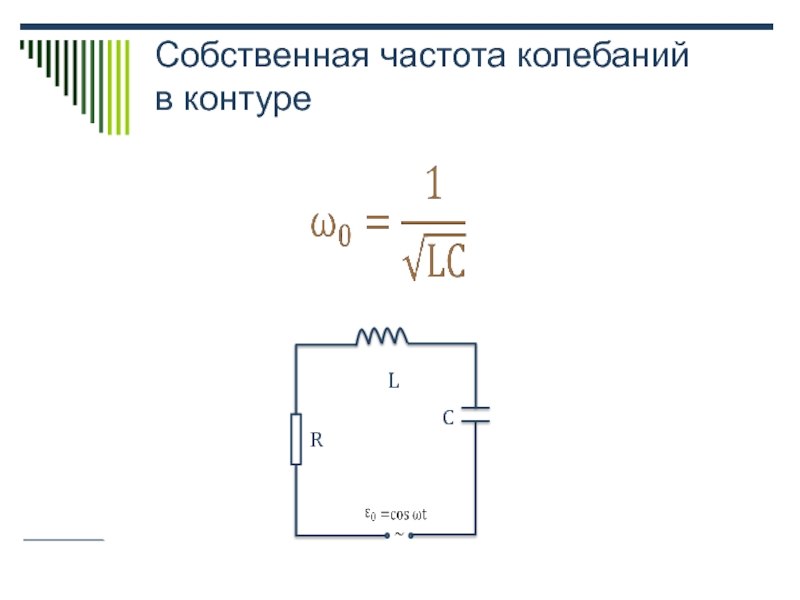

- 17. Собственная частота колебаний в контуре CLR
- 18. Резонанс в цепи переменного тока
- 19. При резонансе в колебательном контуре создаются оптимальные
- 20. Слайд 20
- 21. Резонанс в цепи переменного тока
- 22. А
- 23. Если цепь не рассчитана на работу в условиях резонанса, то его возникновение приведёт к аварии.

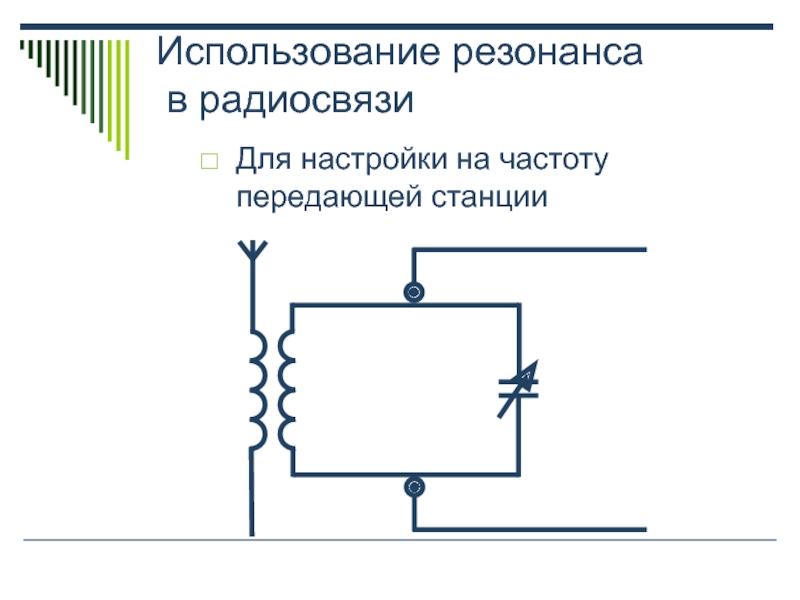

- 24. Использование резонанса в радиосвязи Для настройки на частоту передающей станции
- 25. АвтоколебанияЧтобы свободные колебания в колебательном контуре были

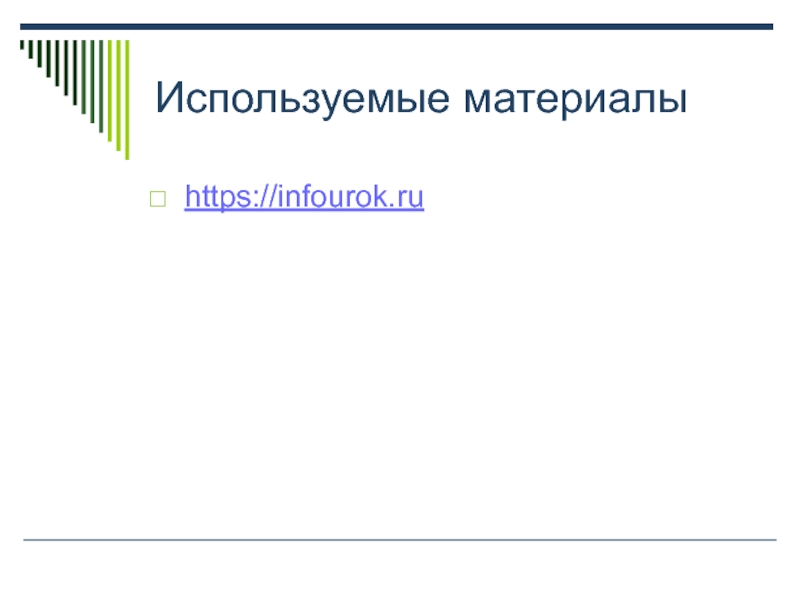

- 26. Используемые материалы https://infourok.ru
Переменный ток- вынужденные электромагнитные колебания.- ток, сила которого изменяется со временем по гармоническому закону.- вынужденные незатухающие колебания, вызванные периодически изменяющейся ЭДС

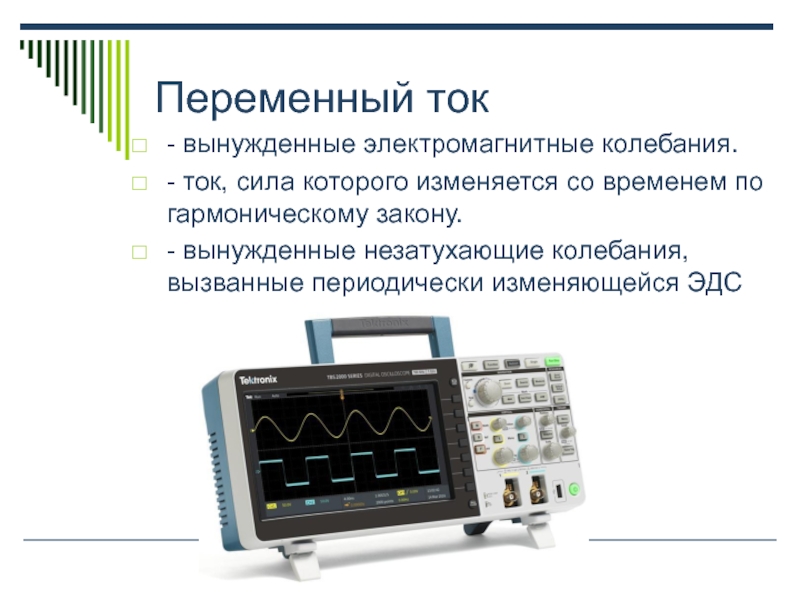

Слайд 2Переменный ток
- вынужденные электромагнитные колебания.
- ток, сила которого изменяется со временем
по гармоническому закону.
- вынужденные незатухающие колебания, вызванные периодически изменяющейся ЭДС
- вынужденные незатухающие колебания, вызванные периодически изменяющейся ЭДС

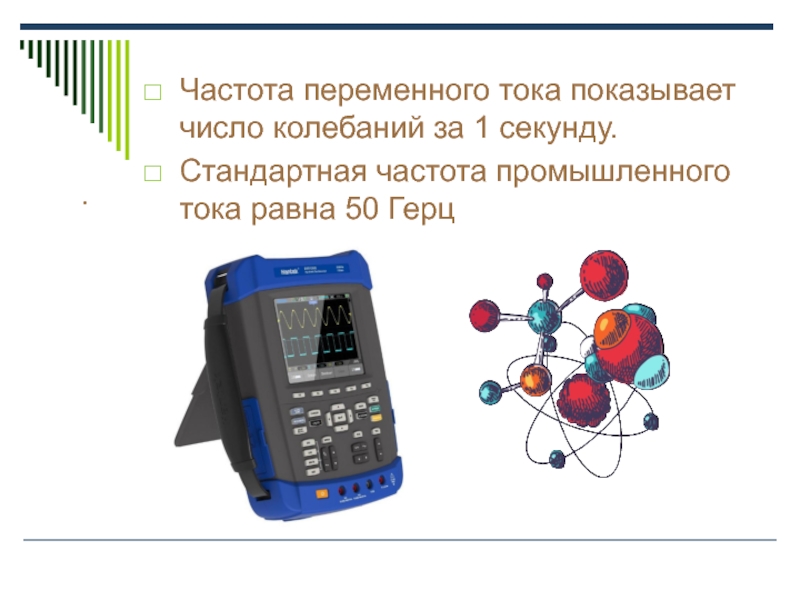

Слайд 3.
Частота переменного тока показывает число колебаний за 1 секунду.
Стандартная частота промышленного
тока равна 50 Герц

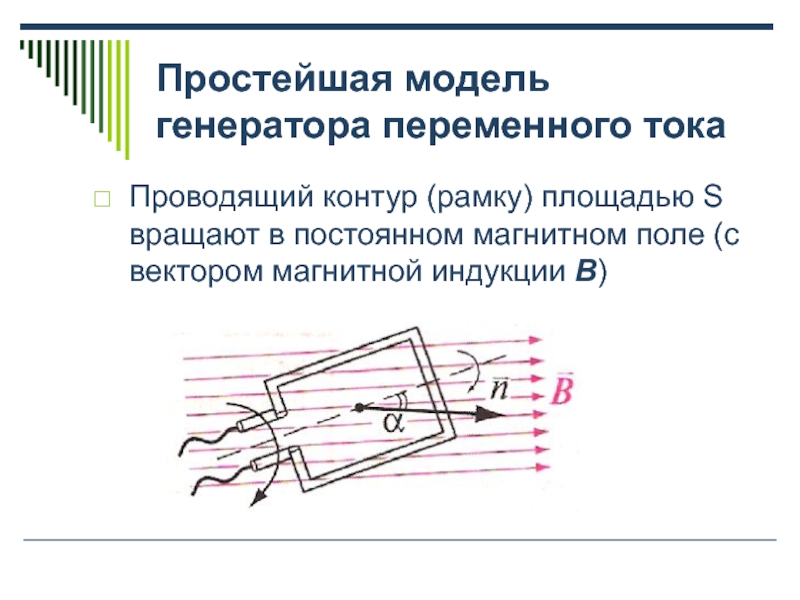

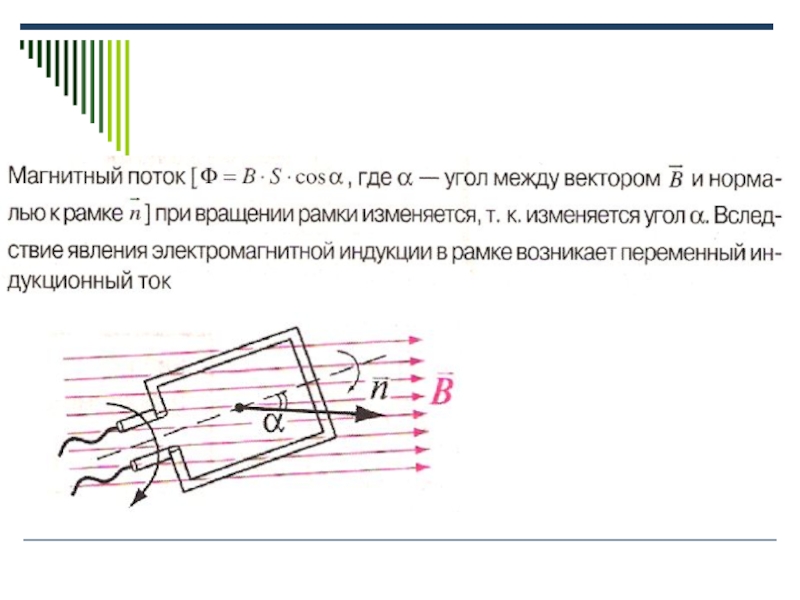

Слайд 7Простейшая модель генератора переменного тока
Проводящий контур (рамку) площадью S вращают в
постоянном магнитном поле (с вектором магнитной индукции В)

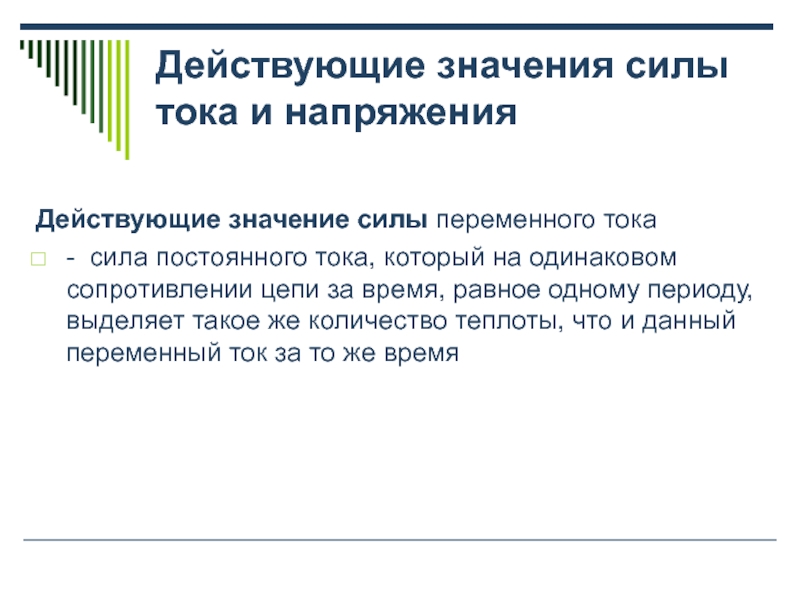

Слайд 13Действующие значения силы тока и напряжения
Действующие значение силы переменного тока
-
сила постоянного тока, который на одинаковом сопротивлении цепи за время, равное одному периоду, выделяет такое же количество теплоты, что и данный переменный ток за то же время
Слайд 15Резонанс в цепи переменного тока
Резонанс наблюдается в том случае, когда собственная
частота колебаний системы совпадает с частотой изменения внешней силы.

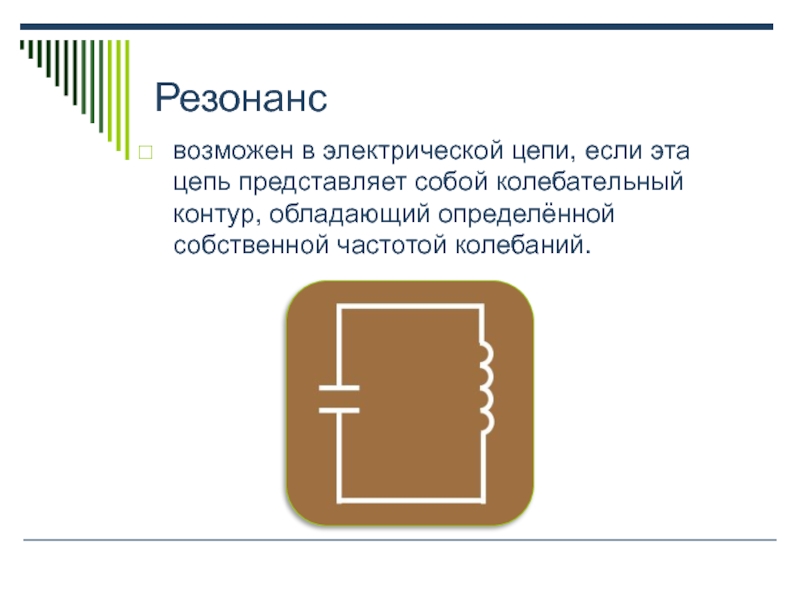

Слайд 16Резонанс
возможен в электрической цепи, если эта цепь представляет собой колебательный контур,
обладающий определённой собственной частотой колебаний.

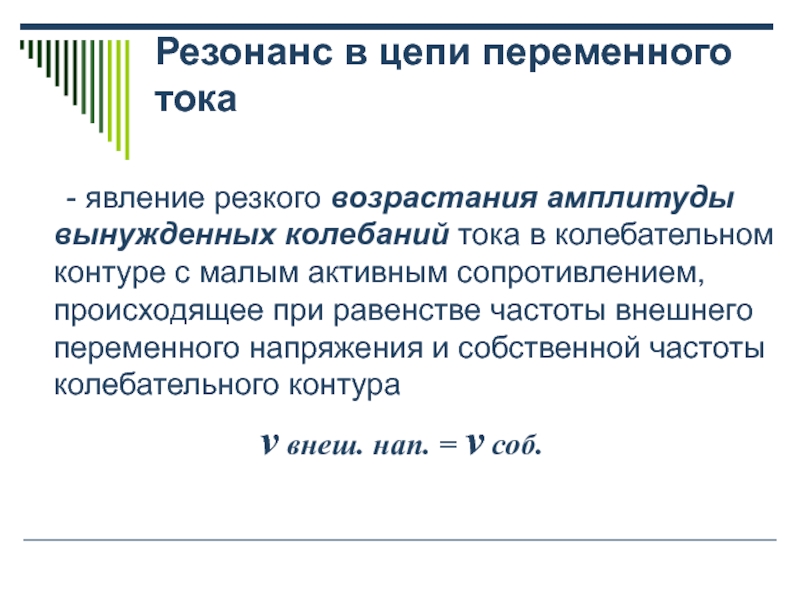

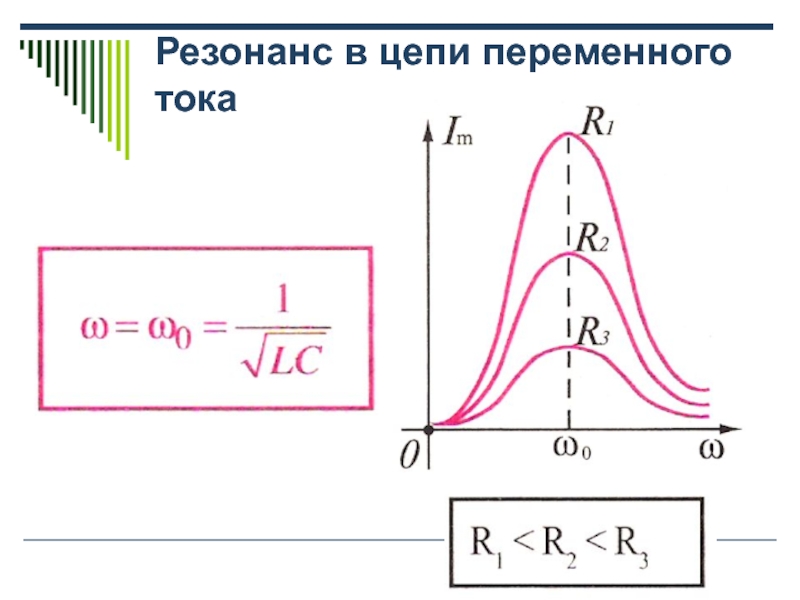

Слайд 18Резонанс в цепи переменного тока
- явление резкого возрастания
амплитуды вынужденных колебаний тока в колебательном контуре с малым активным сопротивлением, происходящее при равенстве частоты внешнего переменного напряжения и собственной частоты колебательного контура
v внеш. нап. = v соб.
v внеш. нап. = v соб.

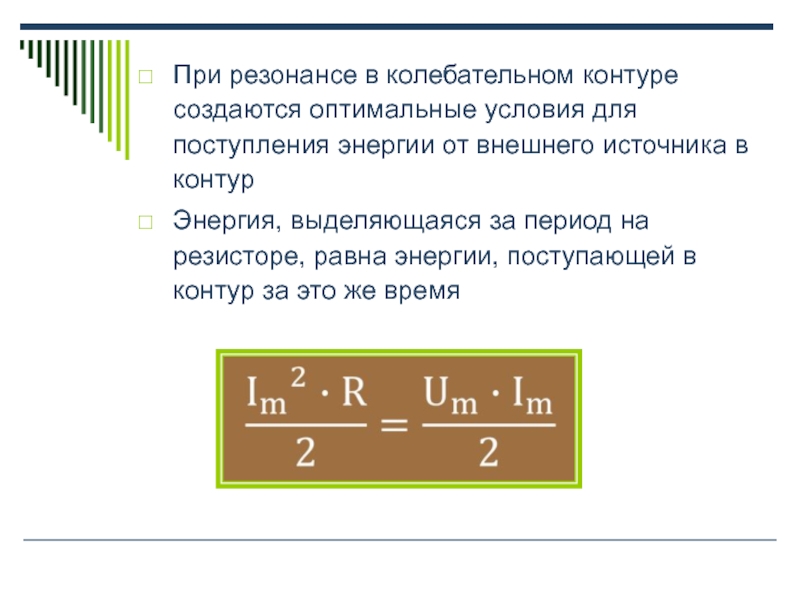

Слайд 19При резонансе в колебательном контуре создаются оптимальные условия для поступления энергии
от внешнего источника в контур
Энергия, выделяющаяся за период на резисторе, равна энергии, поступающей в контур за это же время
Энергия, выделяющаяся за период на резисторе, равна энергии, поступающей в контур за это же время

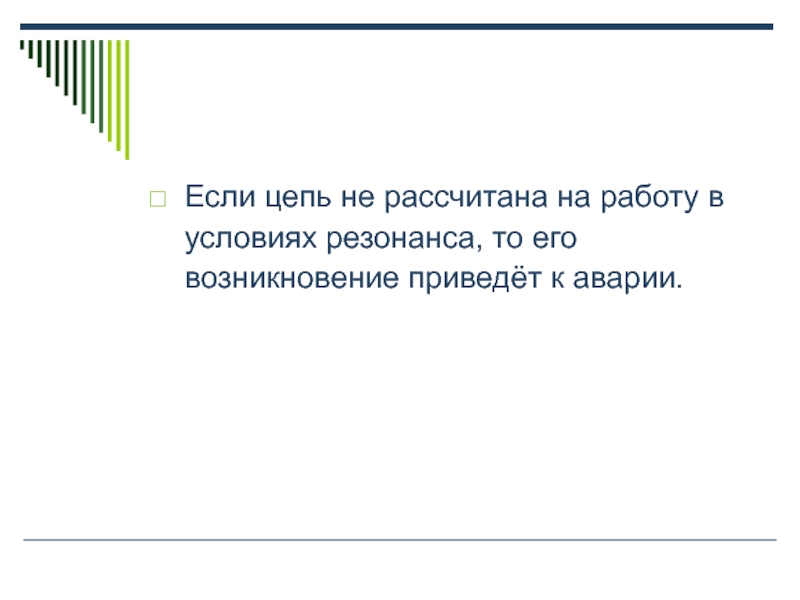

Слайд 23Если цепь не рассчитана на работу в условиях резонанса, то его
возникновение приведёт к аварии.

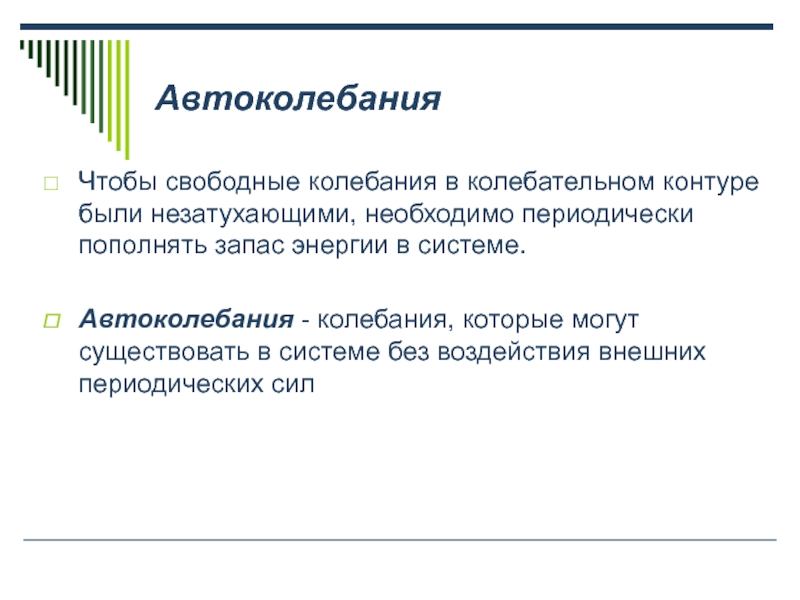

Слайд 25Автоколебания
Чтобы свободные колебания в колебательном контуре были незатухающими, необходимо периодически пополнять
запас энергии в системе.
Автоколебания - колебания, которые могут существовать в системе без воздействия внешних периодических сил
Автоколебания - колебания, которые могут существовать в системе без воздействия внешних периодических сил
