Презентация, доклад на тему Повторение темы: Активное, индуктивное, емкостное сопротивления в цепи переменного тока
Содержание
- 1. Повторение темы: Активное, индуктивное, емкостное сопротивления в цепи переменного тока
- 2. …переменный ток – это вздор, не имеющий
- 3. Электрические устройства, преобразующие электрическую энергию во внутреннююВысокоомные проводаНагревательные приборы 1. Активное сопротивление
- 4. Пропускает и постоянный и переменный ток Активное сопротивление
- 5. Колебания силы тока и напряжения совпадают по фазе Активное сопротивление
- 6. Энергия тока превращается во внутреннюю энергию проводника Формула активного сопротивленияω[R] = 1Ом
- 7. Катушка в цепи переменного напряжения создает большее сопротивление, чем в цепи постоянного напряжения 2. Индуктивное сопротивление

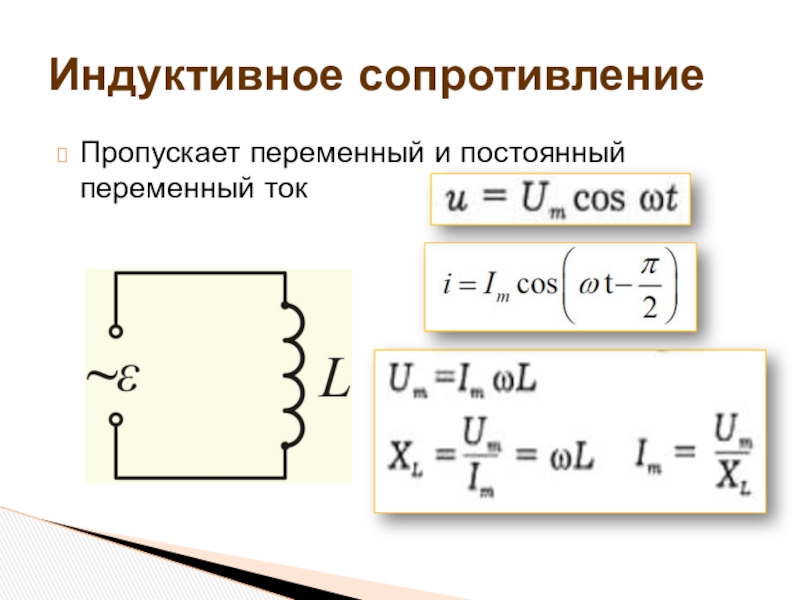

- 8. Пропускает переменный и постоянный переменный ток Индуктивное сопротивление
- 9. индуктивность вызывает отставание тока от напряжения на четверть периодаИндуктивное сопротивление
- 10. Формула индуктивного сопротивленияωХLЭнергия тока превращается в энергию магнитного поля катушки
- 11. В любой момент времени изменению силы тока
- 12. Конденсатор в цепи переменного напряжения создает сопротивление меньше, чем в цепи постоянного тока 3. Емкостное сопротивление
- 13. Пропускает переменный ток и не пропускает постоянный ток Емкостное сопротивление

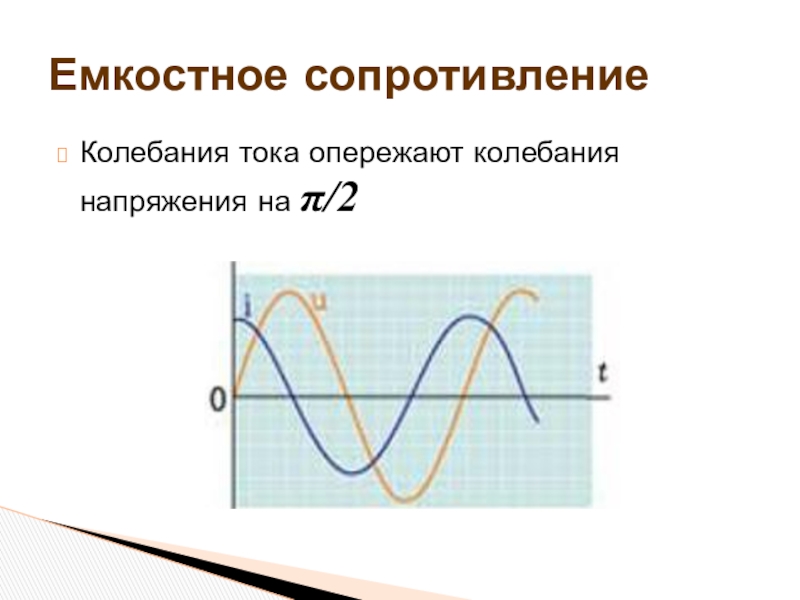

- 14. Колебания тока опережают колебания напряжения на π/2 Емкостное сопротивление
- 15. Формула емкостного сопротивленияωХсЭнергия тока превращается в энергию электрического поля конденсатора
- 16. Изменению переменного тока в любое мгновение противодействует электрическое поле между обкладками конденсатора Физический смысл емкостного сопротивления
- 17. Ток в реальной цепи зависит от её
- 18. - реактивное сопротивление - полное сопротивлениеЗакон Ома для полной цепи переменного тока

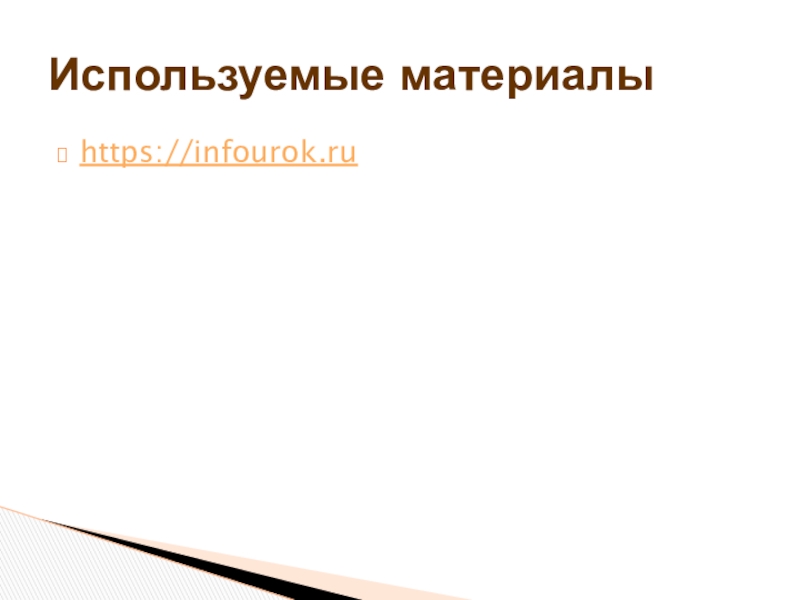

- 19. Используемые материалы https://infourok.ru
…переменный ток – это вздор, не имеющий будущего. Я не только не хочу осматривать двигатель переменного тока, но и слышать о немТомас Эдисон
Слайд 2…переменный ток – это вздор, не имеющий будущего. Я не только
не хочу осматривать двигатель переменного тока, но и слышать о нем
Томас Эдисон
Томас Эдисон

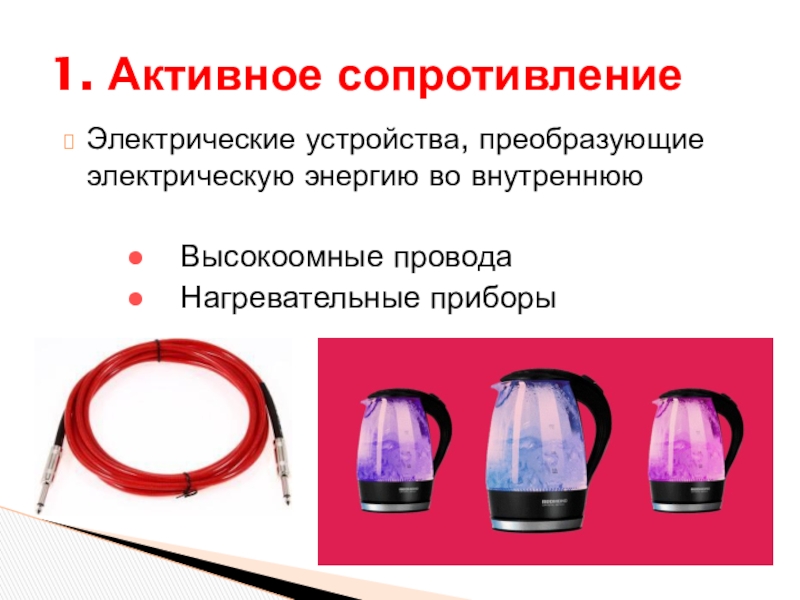

Слайд 3Электрические устройства, преобразующие электрическую энергию во внутреннюю
Высокоомные провода
Нагревательные приборы
1. Активное
сопротивление
Слайд 6Энергия тока превращается во внутреннюю энергию проводника
Формула активного сопротивления
ω
[R] =
1Ом
![Энергия тока превращается во внутреннюю энергию проводника Формула активного сопротивленияω[R] = 1Ом](/img/thumbs/328cb5f653ccd99773de0374f5ebb9c3-800x.jpg "Повторение темы: Активное, индуктивное, емкостное сопротивления в цепи переменного тока Энергия тока превращается во внутреннюю энергию проводника Формула активного сопротивленияω[R] = 1Ом")

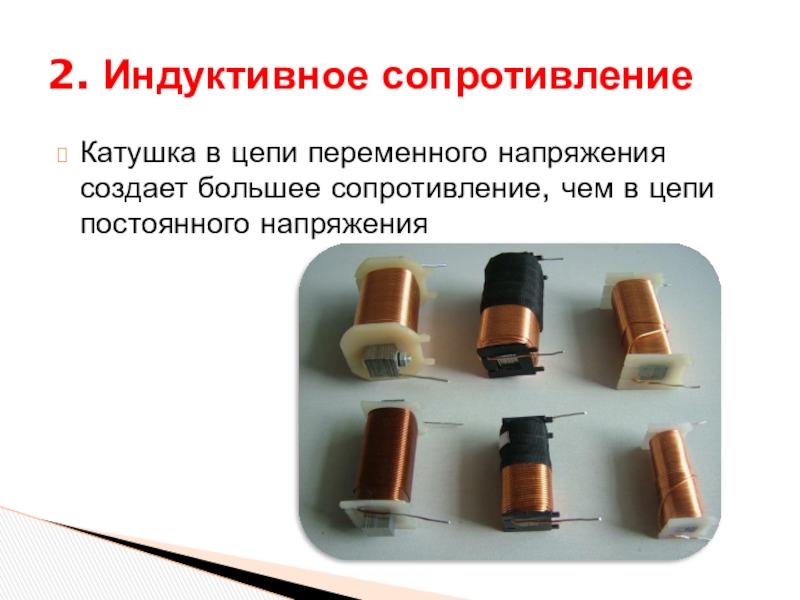

Слайд 7Катушка в цепи переменного напряжения создает большее сопротивление, чем в цепи
постоянного напряжения
2. Индуктивное сопротивление

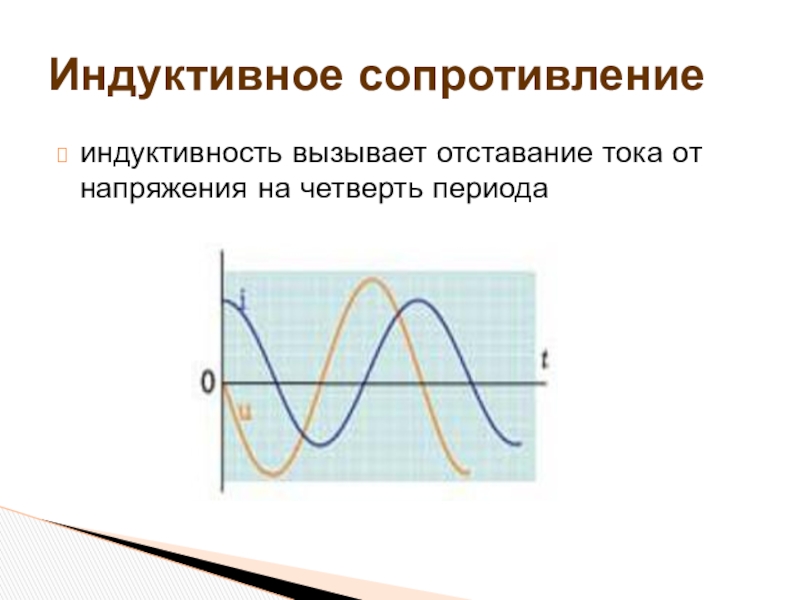

Слайд 9индуктивность вызывает отставание тока от напряжения на четверть периода
Индуктивное сопротивление

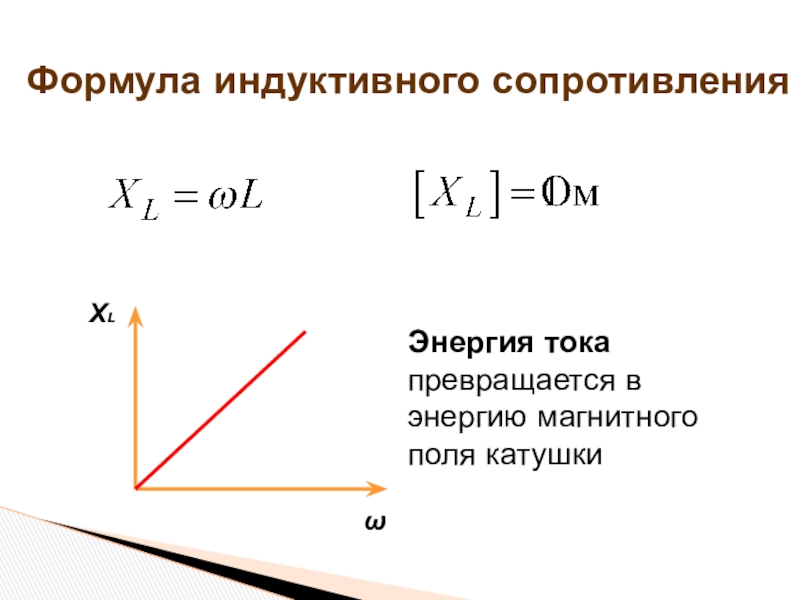

Слайд 10Формула индуктивного сопротивления
ω
ХL
Энергия тока превращается в энергию магнитного поля катушки

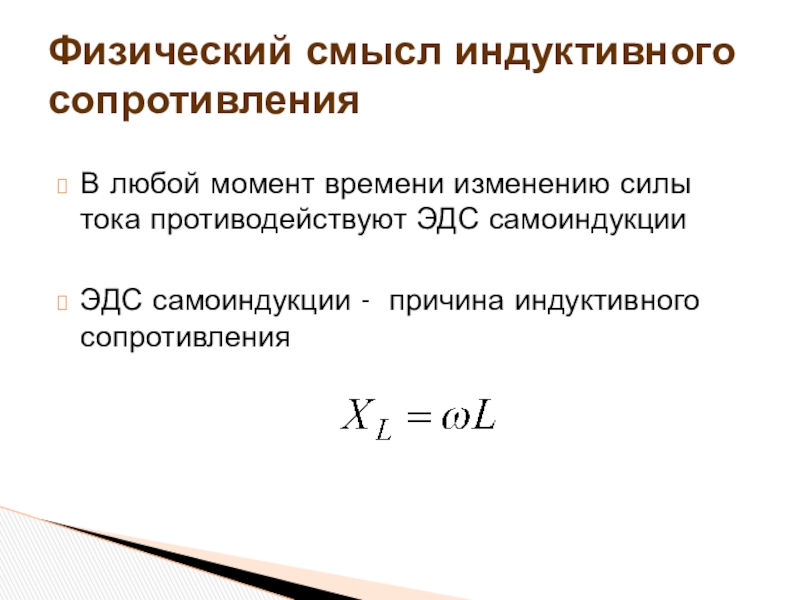

Слайд 11В любой момент времени изменению силы тока противодействуют ЭДС самоиндукции
ЭДС самоиндукции
- причина индуктивного сопротивления
Физический смысл индуктивного сопротивления

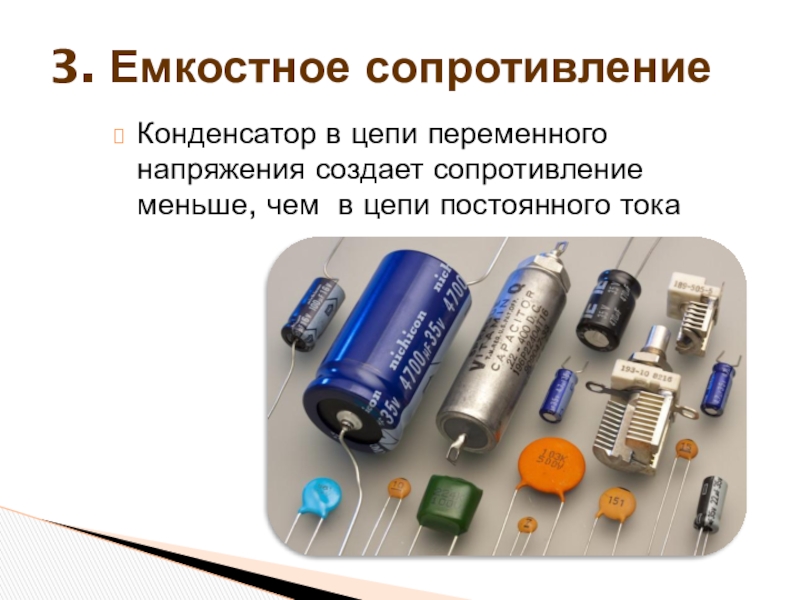

Слайд 12Конденсатор в цепи переменного напряжения создает сопротивление меньше, чем в цепи
постоянного тока
3. Емкостное сопротивление
Слайд 15Формула емкостного сопротивления
ω
Хс
Энергия тока превращается в энергию электрического поля конденсатора

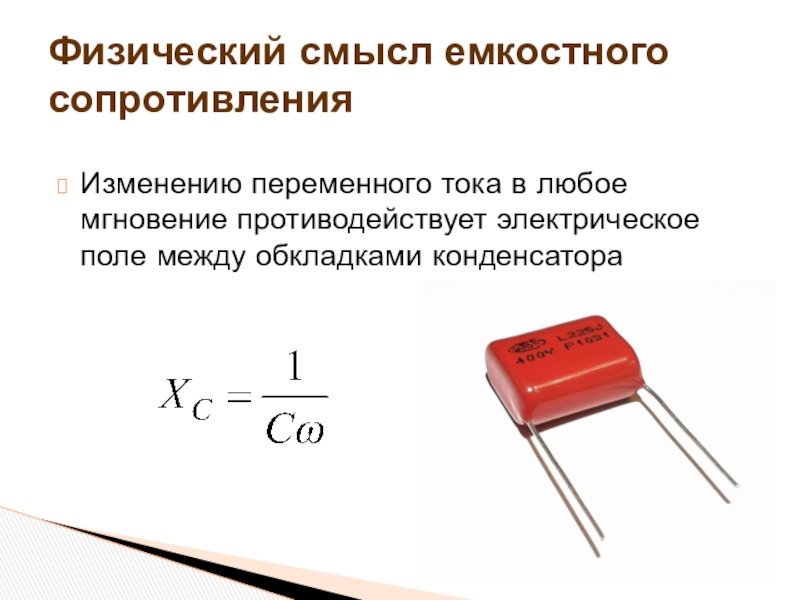

Слайд 16Изменению переменного тока в любое мгновение противодействует электрическое поле между обкладками
конденсатора
Физический смысл емкостного сопротивления

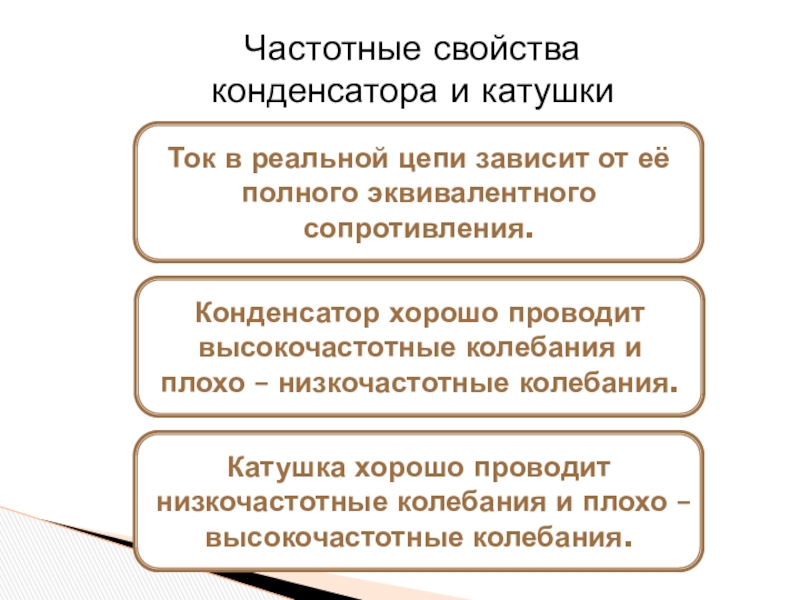

Слайд 17Ток в реальной цепи зависит от её полного эквивалентного сопротивления.
Частотные свойства
конденсатора и катушки
Конденсатор хорошо проводит высокочастотные колебания и плохо – низкочастотные колебания.
Катушка хорошо проводит низкочастотные колебания и плохо – высокочастотные колебания.
Слайд 18 - реактивное сопротивление
- полное сопротивление
Закон Ома для полной цепи
переменного тока
