Презентация, доклад на тему Построение эпюр нормальных сил и напряжений для прямого бруса. (Тема : Растяжение и сжатие)
Содержание
- 1. Построение эпюр нормальных сил и напряжений для прямого бруса. (Тема : Растяжение и сжатие)
- 2. 1 ШАГ. СЛЕДУЕТ ВЫЧЕРТИТЬ ЭСКИЗ МОДЕЛИ. СНЯТЬ
- 3. 2 ШАГ. ДЕЛИМ БРУС НА УЧАСТКИ НАГРУЖЕНИЯ (ЧАСТИ БРУСА МЕЖДУ ВНЕШНИМИ СИЛАМИ).
- 4. 3 ШАГ. ПОЛЬЗУЯСЬ МЕТОДОМ СЕЧЕНИЙ ОПРЕДЕЛИТЬ ВНУТРЕННИЕ
- 5. 4 шаг. Пользуясь методом сечений определить внутренние

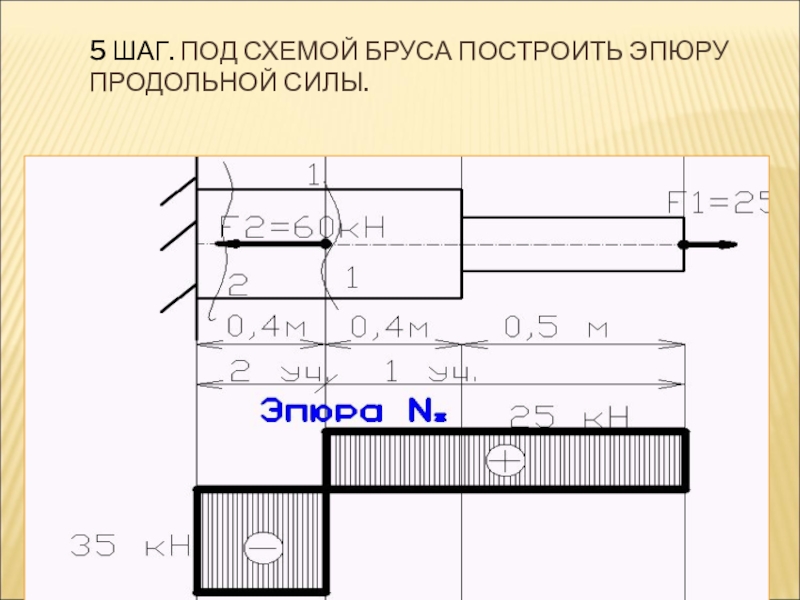

- 6. 5 ШАГ. ПОД СХЕМОЙ БРУСА ПОСТРОИТЬ ЭПЮРУ ПРОДОЛЬНОЙ СИЛЫ.
- 7. 6 ШАГ. ОПРЕДЕЛИТЬ ВЕЛИЧИНЫ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПО
- 8. 7 ШАГ. ОПРЕДЕЛИТЬ ВЕЛИЧИНЫ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПО СЕЧЕНИЯМ С УЧЕТОМ ИЗМЕНЕНИЙ ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ.
- 9. 8 ШАГ. ПОСТРОИТЬ ЭПЮРУ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПО СЕЧЕНИЯМ С УЧЕТОМ ИЗМЕНЕНИЙ ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ.
- 10. 9 ШАГ. НА КАЖДОМ УЧАСТКЕ ОПРЕДЕЛИТЬ АБСОЛЮТНУЮ ДЕФОРМАЦИЮ (УДЛИНЕНИЕ ИЛИ СЖАТИЕ). ОПРЕДЕЛИТЬ СУММАРНУЮ ДЕФОРМАЦИЮ БРУСА.
- 11. ИНДИВИДУАЛЬНЫЕ ЗАДАНИЯ ПОСТРОИТЬ ЭПЮРЫ НОРМАЛЬНЫХ СИЛ И
1 ШАГ. СЛЕДУЕТ ВЫЧЕРТИТЬ ЭСКИЗ МОДЕЛИ. СНЯТЬ ФАКТИЧЕСКИЕ РАЗМЕРЫ И НАНЕСТИ ИХ НА ЧЕРТЕЖ. (БРУС ЗАКРЕПЛЕН В СТЕНЕ - ЗАКРЕПЛЕНИЕ “ЗАДЕЛКА” )
Слайд 1ПОСТРОЕНИЕ ЭПЮР НОРМАЛЬНЫХ СИЛ И НАПРЯЖЕНИЙ ДЛЯ ПРЯМОГО БРУСА. (ТЕМА : РАСТЯЖЕНИЕ
И СЖАТИЕ)

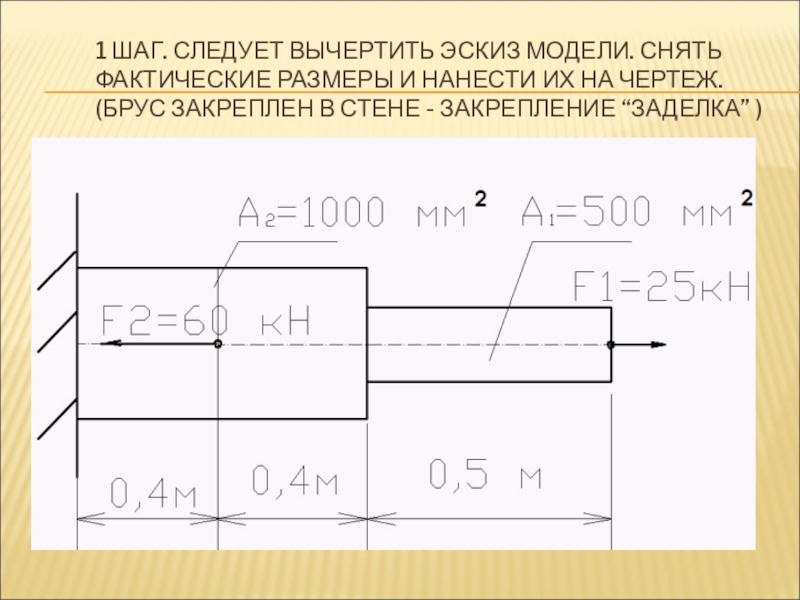

Слайд 21 ШАГ. СЛЕДУЕТ ВЫЧЕРТИТЬ ЭСКИЗ МОДЕЛИ. СНЯТЬ ФАКТИЧЕСКИЕ РАЗМЕРЫ И НАНЕСТИ
ИХ НА ЧЕРТЕЖ.
(БРУС ЗАКРЕПЛЕН В СТЕНЕ - ЗАКРЕПЛЕНИЕ “ЗАДЕЛКА” )

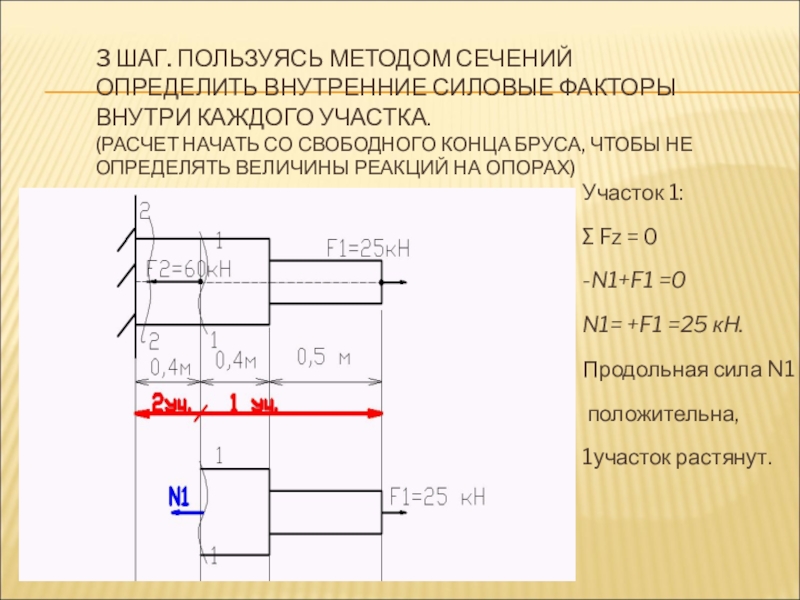

Слайд 43 ШАГ. ПОЛЬЗУЯСЬ МЕТОДОМ СЕЧЕНИЙ ОПРЕДЕЛИТЬ ВНУТРЕННИЕ СИЛОВЫЕ ФАКТОРЫ ВНУТРИ КАЖДОГО
УЧАСТКА.
(РАСЧЕТ НАЧАТЬ СО СВОБОДНОГО КОНЦА БРУСА, ЧТОБЫ НЕ ОПРЕДЕЛЯТЬ ВЕЛИЧИНЫ РЕАКЦИЙ НА ОПОРАХ)
Участок 1:
∑ Fz = 0
-N1+F1 =0
N1= +F1 =25 кН.
Продольная сила N1
положительна,
1участок растянут.
Слайд 54 шаг. Пользуясь методом сечений определить внутренние силовые факторы внутри каждого
участка.
Участок 2:
∑ Fz = 0
-N2-F2+F1 =0
N2=-F2+F1=-60+25= =-35кН.
Продольная сила N2
отрицательна ,
2 участок сжат.
Слайд 76 ШАГ. ОПРЕДЕЛИТЬ ВЕЛИЧИНЫ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПО СЕЧЕНИЯМ С УЧЕТОМ ИЗМЕНЕНИЙ
ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ.
ДЕЛИМ БРУС НА УЧАСТКИ НАПРЯЖЕНИЯ (ЧАСТИ БРУСА МЕЖДУ ВНЕШНИМИ СИЛАМИ С УЧЕТОМ ИЗМЕНЕНИЙ ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ.).
Слайд 87 ШАГ. ОПРЕДЕЛИТЬ ВЕЛИЧИНЫ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПО СЕЧЕНИЯМ С УЧЕТОМ ИЗМЕНЕНИЙ
ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ.
Слайд 98 ШАГ. ПОСТРОИТЬ ЭПЮРУ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПО СЕЧЕНИЯМ С УЧЕТОМ ИЗМЕНЕНИЙ
ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ.
Слайд 109 ШАГ. НА КАЖДОМ УЧАСТКЕ ОПРЕДЕЛИТЬ АБСОЛЮТНУЮ ДЕФОРМАЦИЮ (УДЛИНЕНИЕ ИЛИ СЖАТИЕ).
ОПРЕДЕЛИТЬ СУММАРНУЮ ДЕФОРМАЦИЮ БРУСА.
Слайд 11ИНДИВИДУАЛЬНЫЕ ЗАДАНИЯ ПОСТРОИТЬ ЭПЮРЫ НОРМАЛЬНЫХ СИЛ И НАПРЯЖЕНИЙ ПО ДЛИНЕ ПРЯМОГО БРУСА.
ОПРЕДЕЛИТЬ ПЕРЕМЕЩЕНИЕ СВОБОДНОГО КОНЦА БРУСА.
