Презентация, доклад на тему Получение трехфазного тока, его характеристики
Содержание
- 1. Получение трехфазного тока, его характеристики
- 2. Михаил Осипович Доливо-Добровольский – русский электротехник один из создателей техники трёхфазного переменного тока.
- 3. Трехфазный ток - это система, состоящая из
- 4. Слайд 4
- 5. Устройство генератора трехфазного токаПринцип действия генератора основан на явлении электромагнитной индукцииОсновные элементы: статор и ротор
- 6. Каждая часть обмотки генератора называется фазой. Поэтому
- 7. Соединение фаз генератора и потребителя трехфазной системы

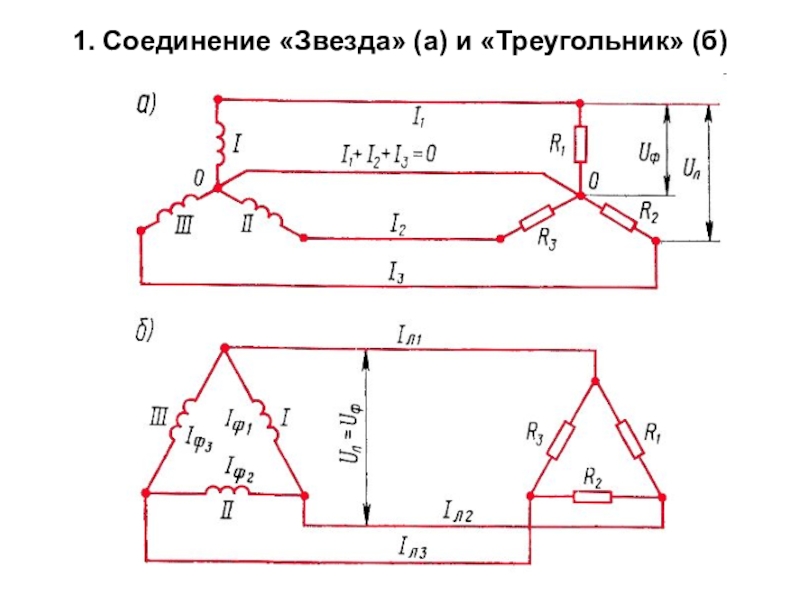

- 8. 1. Соединение «Звезда» (а) и «Треугольник» (б)
- 9. P = 3UфIфcosφ = √3UлIлcosφ Q = 3UфIфsinφ = √3UлIлsinφ
- 10. Активная мощность P измеряется в ваттах (Вт,
- 11. Преимущества трехфазных систем:1) экономичность производства и передачи
Михаил Осипович Доливо-Добровольский – русский электротехник один из создателей техники трёхфазного переменного тока.
Слайд 1«Получение трехфазного тока, его характеристики»
ПРЕПОДАВАТЕЛЬ ФИЗИКИ И ЭЛЕКТРОТЕХНИКИ
Магомедов Абдул Маграмович
Г. Мегион,
2017 – 2018 уч. год
Слайд 2Михаил Осипович Доливо-Добровольский –
русский электротехник один из создателей техники трёхфазного
переменного тока.
Слайд 3Трехфазный ток - это система, состоящая из трех цепей, в которых
действуют переменные ЭДС одной и той же частоты, сдвинутые по фазе друг относительно друга на 1/3 Т.
Слайд 5Устройство генератора трехфазного тока
Принцип действия генератора основан на явлении электромагнитной индукции
Основные
элементы: статор и ротор

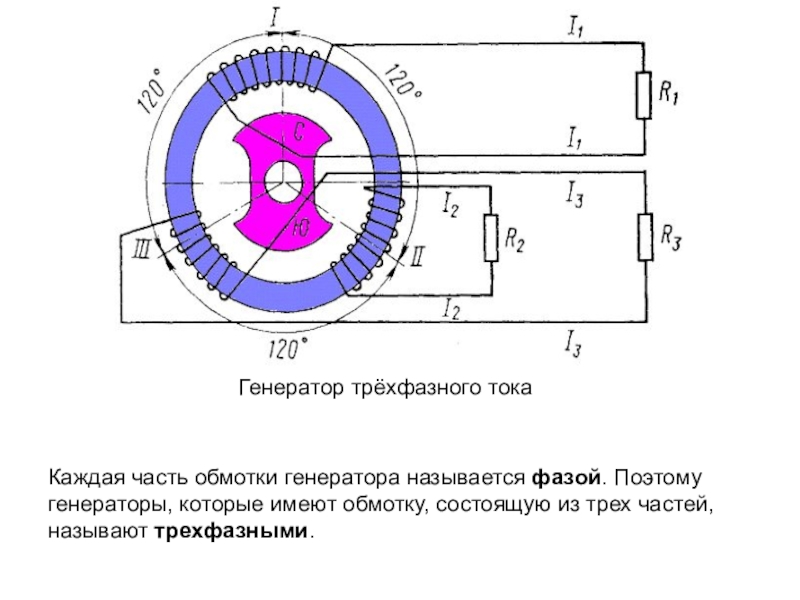

Слайд 6Каждая часть обмотки генератора называется фазой. Поэтому генераторы, которые имеют обмотку,
состоящую из трех частей, называют трехфазными.
Слайд 9P = 3UфIфcosφ = √3UлIлcosφ
Q = 3UфIфsinφ = √3UлIлsinφ
S = 3UфIф = √3UлIл
P - активная мощность,
Вт;
Q - реактивная мощность, ВАр;
S - полная мощность, В·А;
Iл, Iф - линейный и фазный ток, А;
Uл, Uф - линейное и фазное напряжение, В
Q - реактивная мощность, ВАр;
S - полная мощность, В·А;
Iл, Iф - линейный и фазный ток, А;
Uл, Uф - линейное и фазное напряжение, В

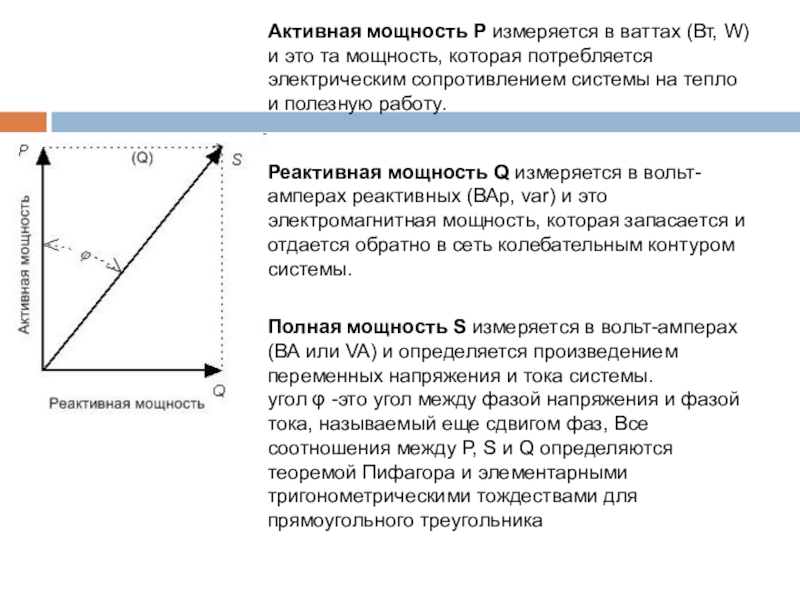

Слайд 10Активная мощность P измеряется в ваттах (Вт, W) и это та
мощность, которая потребляется электрическим сопротивлением системы на тепло и полезную работу.
Реактивная мощность Q измеряется в вольт-амперах реактивных (ВАр, var) и это электромагнитная мощность, которая запасается и отдается обратно в сеть колебательным контуром системы.
Полная мощность S измеряется в вольт-амперах (ВА или VA) и определяется произведением переменных напряжения и тока системы.
угол φ -это угол между фазой напряжения и фазой тока, называемый еще сдвигом фаз, Все соотношения между P, S и Q определяются теоремой Пифагора и элементарными тригонометрическими тождествами для прямоугольного треугольника
Реактивная мощность Q измеряется в вольт-амперах реактивных (ВАр, var) и это электромагнитная мощность, которая запасается и отдается обратно в сеть колебательным контуром системы.
Полная мощность S измеряется в вольт-амперах (ВА или VA) и определяется произведением переменных напряжения и тока системы.
угол φ -это угол между фазой напряжения и фазой тока, называемый еще сдвигом фаз, Все соотношения между P, S и Q определяются теоремой Пифагора и элементарными тригонометрическими тождествами для прямоугольного треугольника
Слайд 11Преимущества трехфазных систем:
1) экономичность производства и передачи электроэнергии;
2) возможность получения относительно
простого кругового вращающающегося магнитного поля
3) возможность получения в одной установки двух эксплута-ционных напряжений: фазного и линейного
4) использование меньшего кол-ва проводов в производстве
