Презентация, доклад на тему План - конспект урока по физике по теме: Закон Ома для полной цепи .
Содержание
- 1. План - конспект урока по физике по теме: Закон Ома для полной цепи .
- 2. Тема урокаСледствия из закона Ома для полной цепи
- 3. Цель:исследовать, как изменяются сила тока в цепи

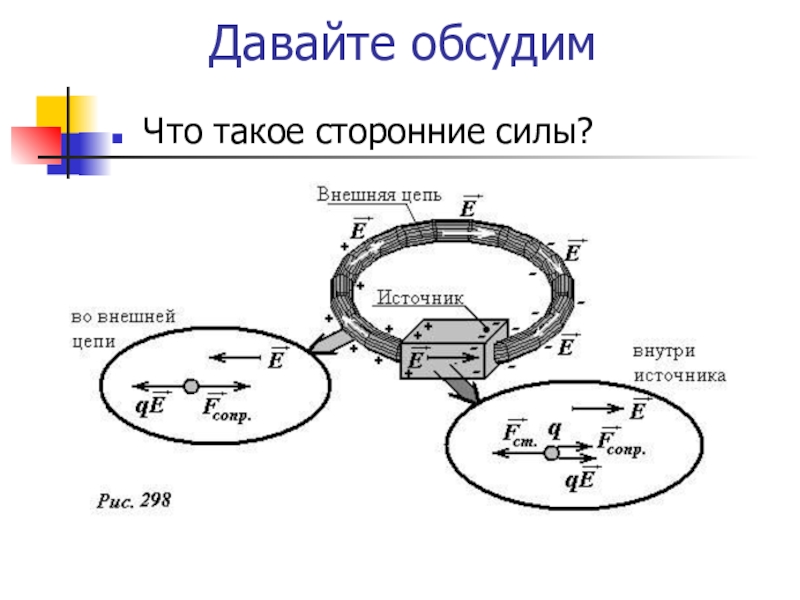

- 4. Давайте обсудимЧто такое сторонние силы?
- 5. Характеристики источника тока
- 6. Какова природа сторонних сил?
- 7. Исследовательские задания в группахКак и почему меняется
- 8. Уменьшает-сяПостоянноУменьшает-сяВозрас-таетВозрас-таетУменьш-аетсяНапряжение пере-распределяется меж-ду внешним и внут-ренним участкамиУвеличивает-сяПостоянноУвеличиваетсяУменьшаетсяУменьшаетсяВозрастаетНапряжение

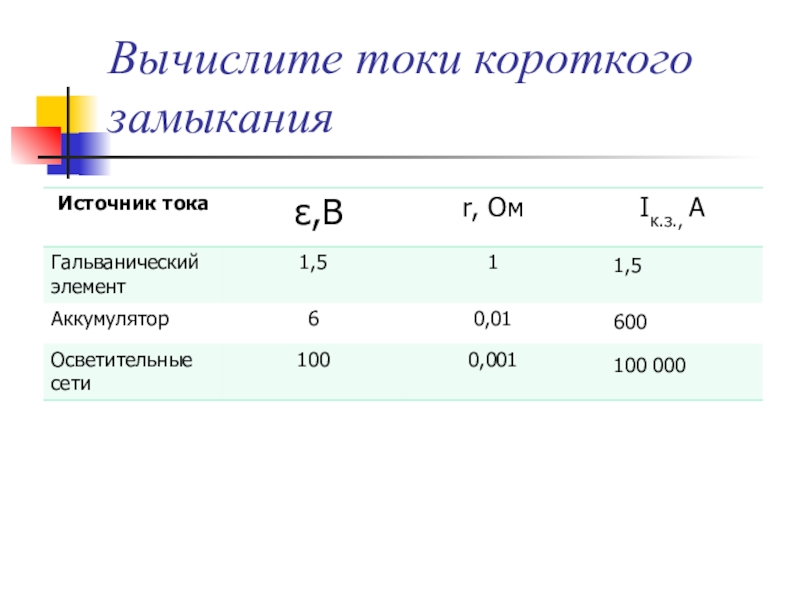

- 9. Вычислите токи короткого замыкания1,5600100 000
- 10. Виды предохранителейПлавкиеАвтоматическиеСетевые фильтрыЩитки автоматическиеЩиток автоматический
- 11. Предохранители
- 12. Какой из графиков соответствует гальваническому элементу, аккумулятору, осветительным сетям?

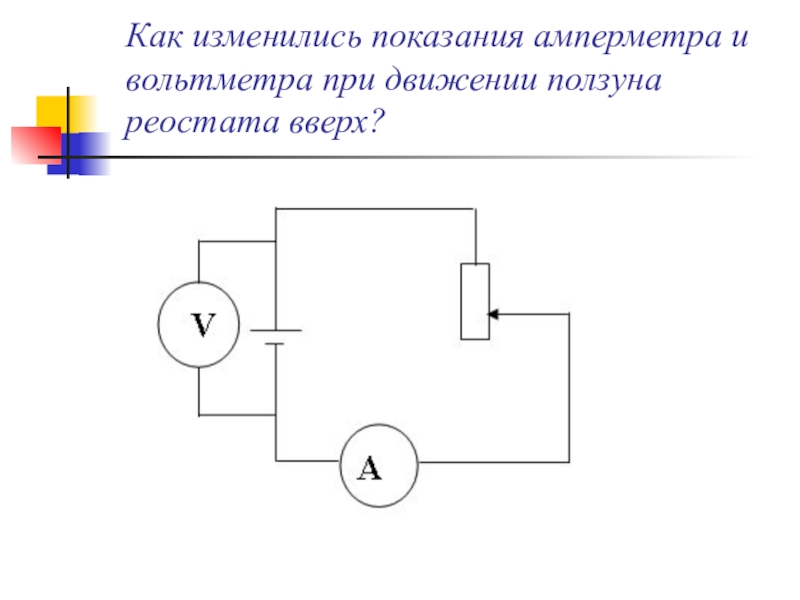

- 13. Как изменились показания амперметра и вольтметра при движении ползуна реостата вверх?
- 14. Решите задачу При подключении лампочки к
- 15. Обобщим знанияЭлектрический токЭлектроэнергияЭффективное использование электроэнергииПри передаче энергииЭнергосберегающие технологии
- 16. Передача энергииПонижение напряжения при малых токахИспользование сверхпроводниковБеспроводная передача энергии

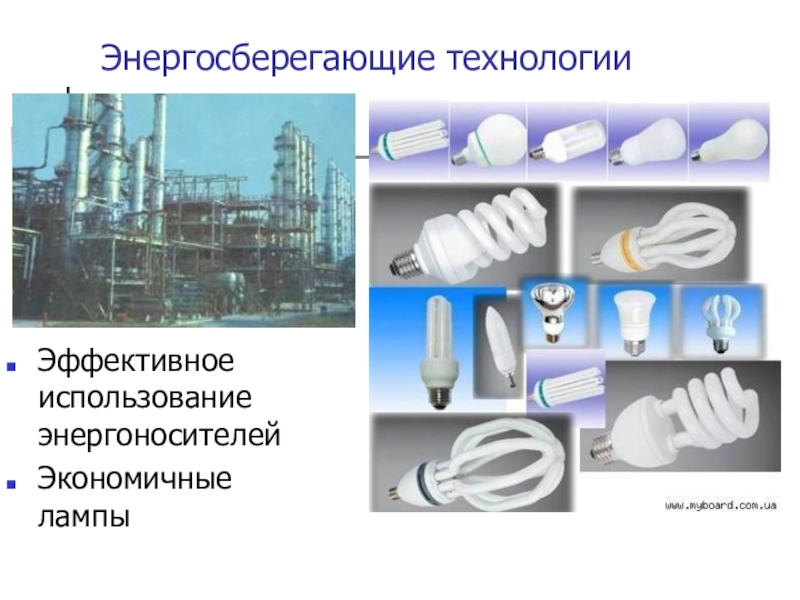

- 17. Энергосберегающие технологииЭффективное использование энергоносителейЭкономичные лампы
Тема урокаСледствия из закона Ома для полной цепи
Слайд 3Цель:
исследовать, как изменяются сила тока в цепи и напряжение на полюсах
источника в зависимости от полного сопротивления цепи.

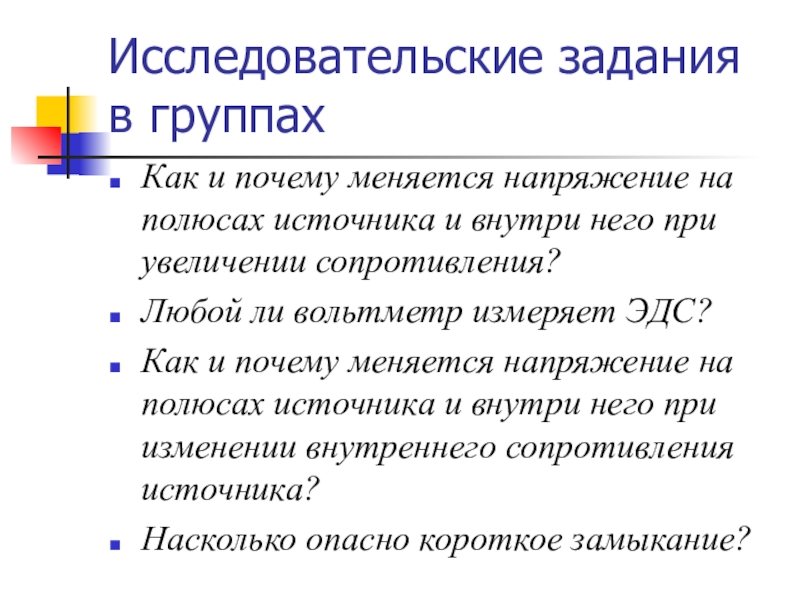

Слайд 7Исследовательские задания
в группах
Как и почему меняется напряжение на полюсах источника и
внутри него при увеличении сопротивления?
Любой ли вольтметр измеряет ЭДС?
Как и почему меняется напряжение на полюсах источника и внутри него при изменении внутреннего сопротивления источника?
Насколько опасно короткое замыкание?
Любой ли вольтметр измеряет ЭДС?
Как и почему меняется напряжение на полюсах источника и внутри него при изменении внутреннего сопротивления источника?
Насколько опасно короткое замыкание?
Слайд 8Уменьшает-ся
Постоянно
Уменьшает-ся
Возрас-тает
Возрас-тает
Уменьш-ается
Напряжение пере-распределяется меж-ду внешним и внут-ренним участками
Увеличивает-ся
Постоянно
Увеличивается
Уменьшается
Уменьшается
Возрастает
Напряжение пере-распределяется меж-ду внешним и
внут-ренним участками
Постоянно
∞
Пос-тоянно
R ∞
0
0
ε
Цепь разомкнута, измеряется ЭДС
Уменьшает-ся
Уменьшается
Возрастает
Уменьшается
Возрастает
Напряжение пере-распределяется меж-ду внешним и внут-ренним участками
Постоянно
r
ε/r
ε
0
Короткое замыкание
Iк.з.=ε/r
Слайд 10Виды предохранителей
Плавкие
Автоматические
Сетевые фильтры
Щитки автоматические
Щиток автоматический

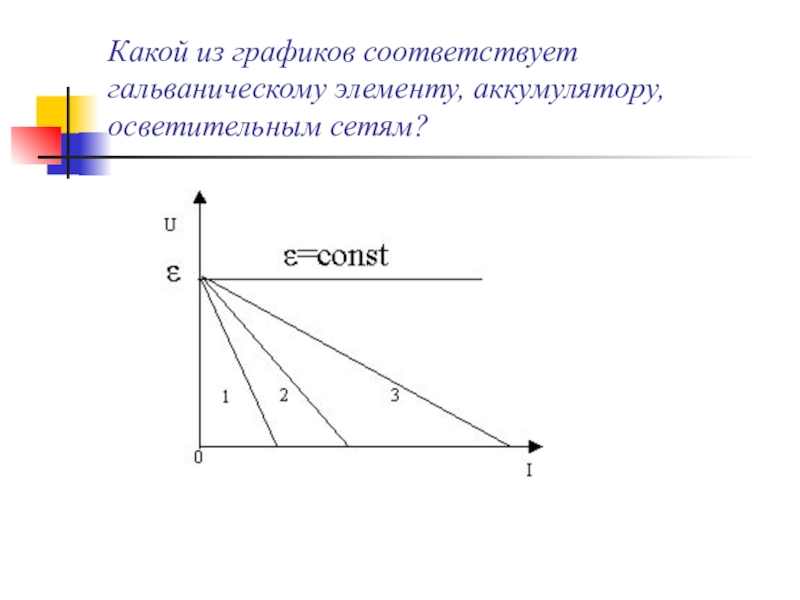

Слайд 12Какой из графиков соответствует гальваническому элементу, аккумулятору, осветительным сетям?

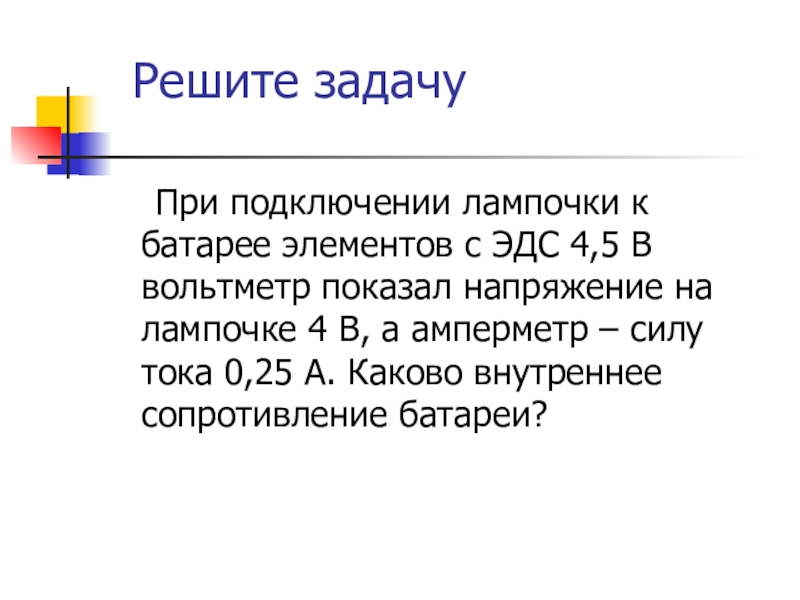

Слайд 14Решите задачу
При подключении лампочки к батарее элементов с ЭДС
4,5 В вольтметр показал напряжение на лампочке 4 В, а амперметр – силу тока 0,25 А. Каково внутреннее сопротивление батареи?
Слайд 15Обобщим знания
Электрический ток
Электроэнергия
Эффективное использование электроэнергии
При передаче энергии
Энергосберегающие технологии
Слайд 16Передача энергии
Понижение напряжения при малых токах
Использование сверхпроводников
Беспроводная передача энергии
