Презентация, доклад на тему План-конспект урока и презентация по физике 8 классе Электрический ток
Содержание
- 1. План-конспект урока и презентация по физике 8 классе Электрический ток
- 2. Зависимость силы тока от напряжения. Электрическое сопротивление. Закон Ома
- 3. Сила тока I = q/t
- 4. 1. Соберите электрическую
- 5. U = 4,5 В I
- 6. График зависимости силы тока в проводнике от напряжения
- 7. R – электрическое сопротивление [R] = 1
- 8. 1 мОм = 0,001 Ом 1

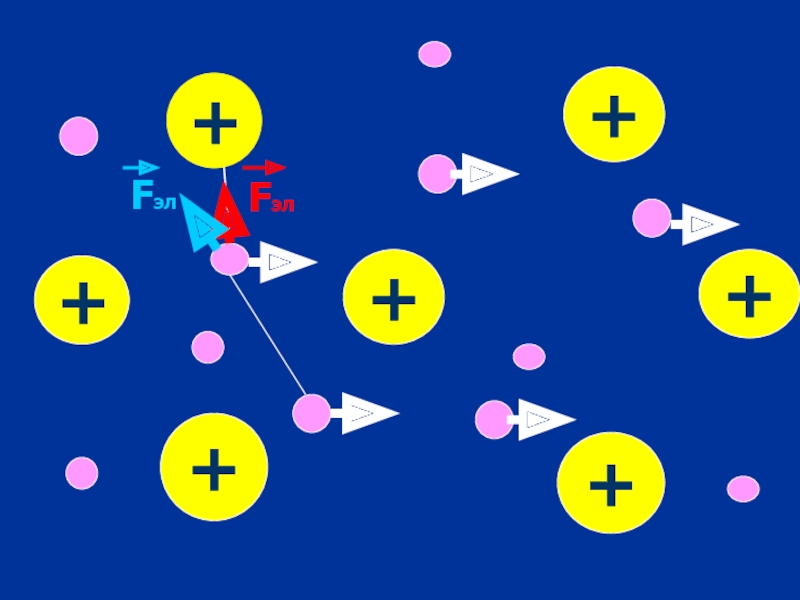

- 9. +++++++FэлFэл
- 10. Определим зависимость силы тока от сопротивления, напряжение на концах проводника надо поддерживать постоянным.
- 11. Результаты опытов № Напряжение на
- 12. Зависимость силы тока от сопротивления проводника при
- 13. Сила тока зависитотНапряжения Прямо пропорциональноСопротивленияОбратно пропорционально
- 14. Закон Ома
- 15. Какой из этих графиков соответствует проводнику с
- 16. а) Объяснить показания вольтметра и яркости лампочки
Зависимость силы тока от напряжения. Электрическое сопротивление. Закон Ома
Слайд 1Кроссворд «наоборот»
дайте письменно определения слов, расположенных по горизонтали кроссворда:
1 т о
Слайд 3Сила тока I = q/t => движение зар. частиц
=> эл. поле
=> эл. напряжение
Сила тока зависит от напряжения

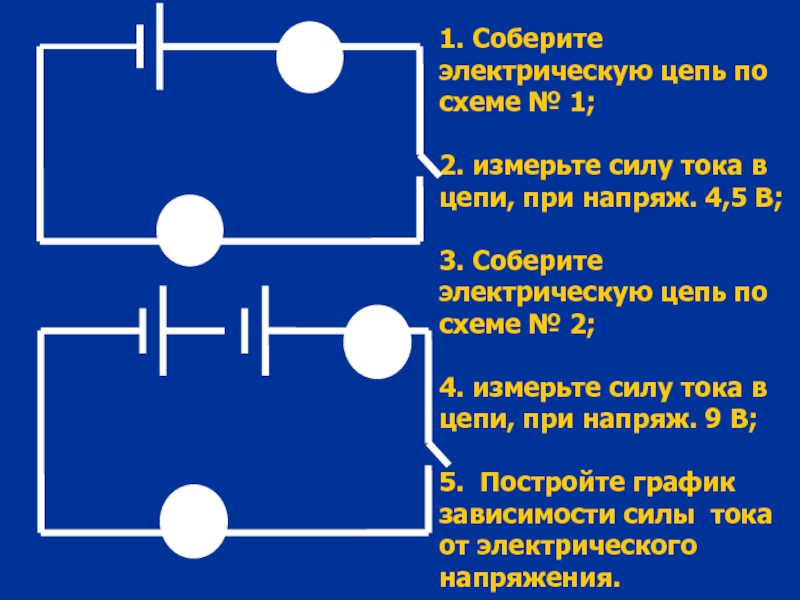

Слайд 4 1. Соберите электрическую цепь по схеме № 1; 2. измерьте силу тока
в цепи, при напряж. 4,5 В;
3. Соберите электрическую цепь по схеме № 2;
4. измерьте силу тока в цепи, при напряж. 9 В;
5. Постройте график зависимости силы тока от электрического напряжения.
![R – электрическое сопротивление [R] = 1 Ом](/img/thumbs/4e1ad8c24b3be036351b67d91e25697e-800x.jpg "План-конспект урока и презентация по физике 8 классе Электрический ток R – электрическое сопротивление [R] = 1 Ом")
Слайд 10Определим зависимость силы тока от сопротивления, напряжение на концах проводника надо
поддерживать постоянным.
Слайд 11Результаты опытов
№ Напряжение на Сопротивление
Сила тока
Опыта концах проводника, Ом в цепи, А
проводника, В
1 2 1 2
2 2 2 1
3 2 4 0,5
Опыта концах проводника, Ом в цепи, А
проводника, В
1 2 1 2
2 2 2 1
3 2 4 0,5
Слайд 12Зависимость силы тока от сопротивления проводника при одном и том же
напряжении
I, А
2
1
0,5
1 2 3 4 R, Ом

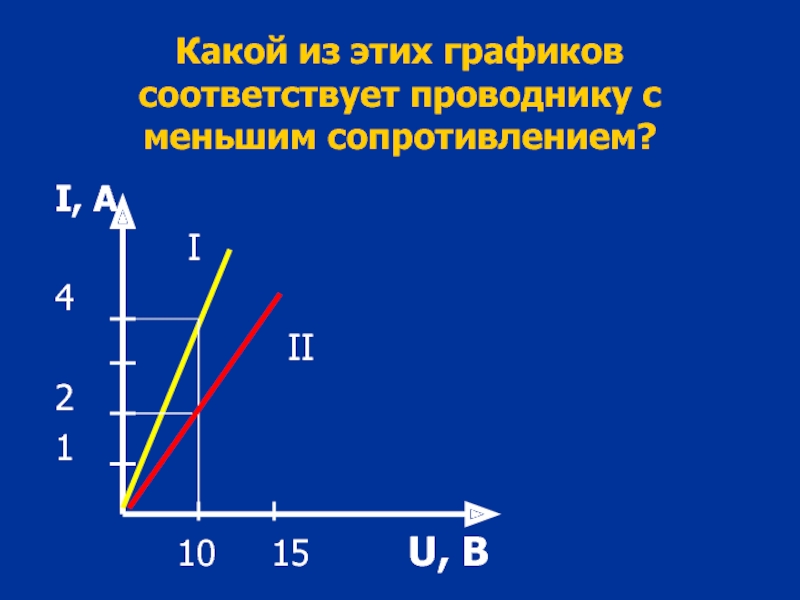

Слайд 15Какой из этих графиков соответствует проводнику с меньшим сопротивлением?
I, А
I
4
II
2
1
10 15 U, В
4
II
2
1
10 15 U, В

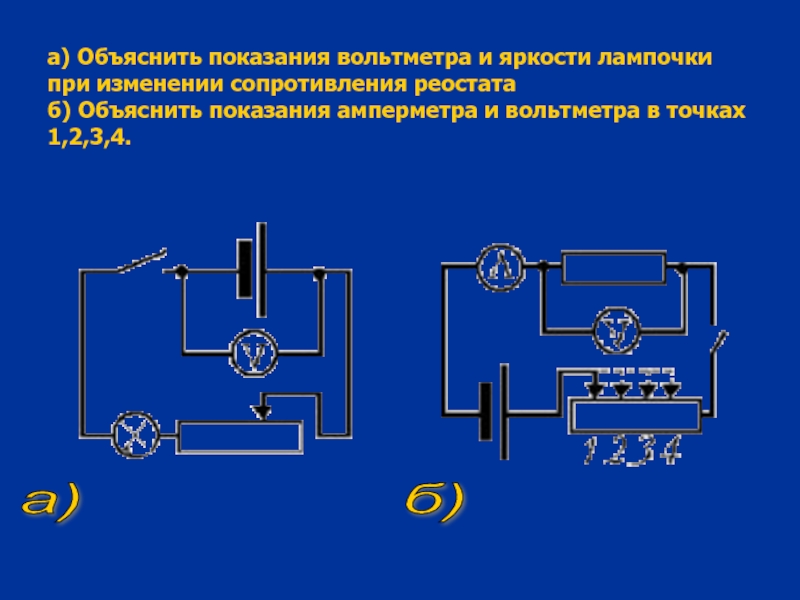

Слайд 16а) Объяснить показания вольтметра и яркости лампочки при изменении сопротивления реостата б)
Объяснить показания амперметра и вольтметра в точках 1,2,3,4.
а)
б)
