Презентация, доклад на тему Открытый урок на тему: Пускорегулирующие,токоограничивающие электрические аппараты
Содержание
- 1. Открытый урок на тему: Пускорегулирующие,токоограничивающие электрические аппараты
- 2. Цель урока Изучить виды пускорегулирующих ,токоограничивающих и
- 3. Тест « Цвет и настроение»Красный -
- 4. Пускорегулирующие КонтроллерыРеостатыМногоступенчанные, многоцепные аппараты с ручным управлением,

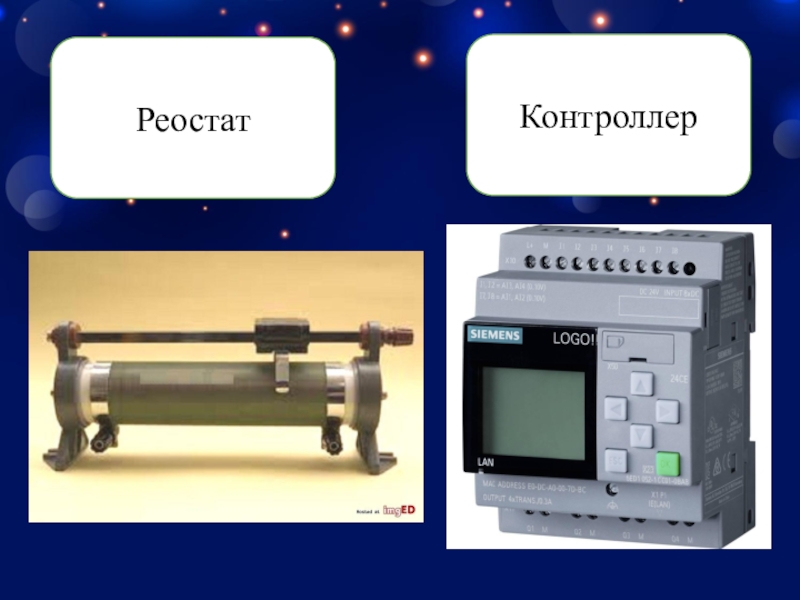

- 5. РеостатКонтроллер

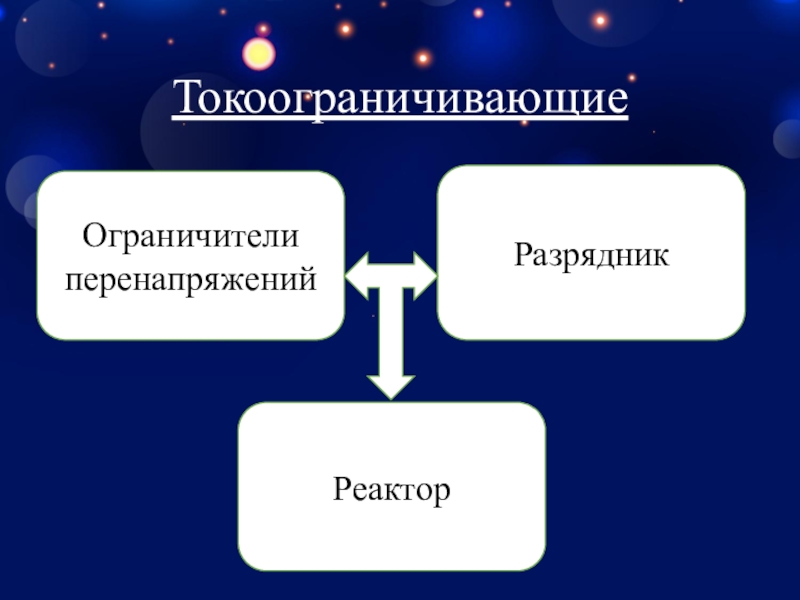

- 6. Токоограничивающие Ограничители перенапряженийРазрядникРеактор
- 7. Разрядники- это электрические аппараты, искровые промежутки которых
- 8. Реакторы Реактором называется электрический аппарат, выполненный в
- 9. Аппараты управления Аппараты управления – устройства, предназначенные
- 10. Переключающие электрические аппараты Кнопочные выключателиУниверсальные переключателиКомандоконтроллерыПутевые и конечные выключатели( переключатели)
- 11. Кнопочные выключателиКнопочные выключатели применяются для дистанционного управления
- 12. Слайд 12
- 13. Универсальные переключателиЭти переключатели предназначены для ручной одновременной
- 14. Универсальные переключателиКонтакты универсальных переключателей допускают длительную нагрузку
- 15. Командоконтроллеры Применяется для производства переключений в цепях
- 16. Командоконтроллер состоит из ряда контактных элементов и
- 17. Путевые и конечные выключатели( переключатели)Осуществляют переключения в

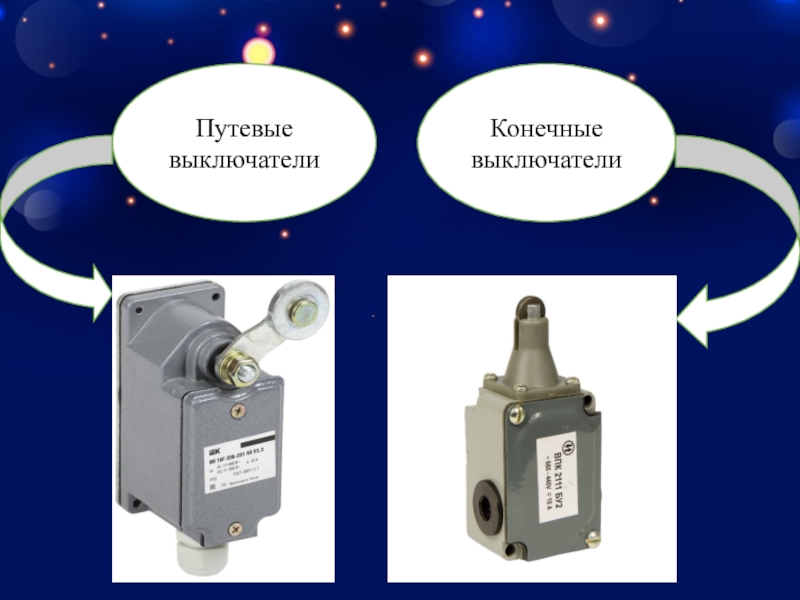

- 18. Путевые выключатели Конечные выключатели
- 19. Применяют для автоматического управления движениями исполнительных двигателей
- 20. В зависимости от вида энергии, используемой системой
- 21. Автоматизация производственных процессов, широкое внедрение автоматизированных линий,
- 22. Практическое частьКонтакторКнопочный пост
- 23. Алгоритм
- 24. Технический диктантНеобходимо ответить на заданный вопрос да
- 25. Вопрос № 1 Кнопочные выключатели применяются для

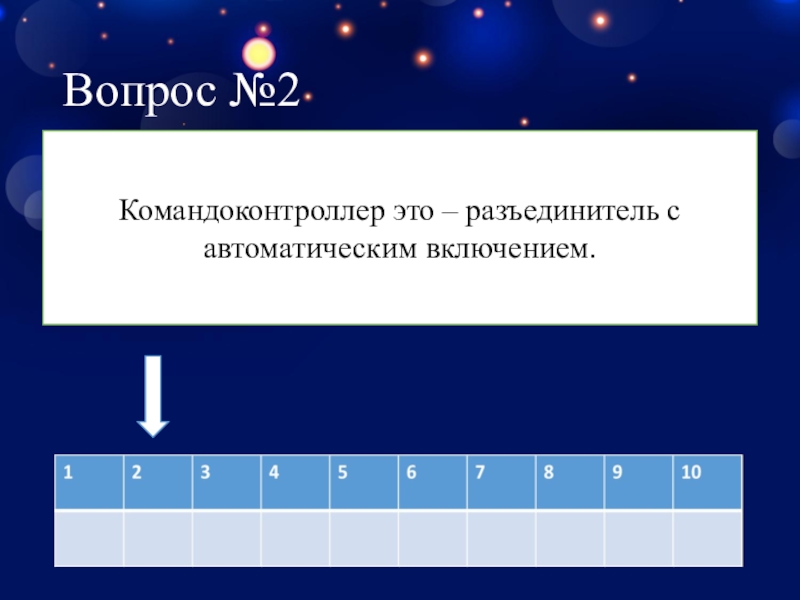

- 26. Вопрос №2Командоконтроллер это – разъединитель с автоматическим включением.
- 27. Вопрос № 3Реостаты включенные параллельно с двигателем служат для уменьшения пускового тока двигателя.
- 28. Вопрос № 4Реактор предназначен для ограничения токов короткого замыкания и поддержания напряжения на шинах РУ.
- 29. Вопрос № 5Командоконтроллер состоит из ряда контактных элементов и соответствующих конструктивных деталей.
- 30. Вопрос № 6Командоконтроллер применяется для переключений цепях управления простых схем автоматизированного электропривода при малой частоте.
- 31. Вопрос № 7Переключатели используются для переключения полюсов многоскоростных асинхронных короткозамкнутых электродвигателей малой мощности.

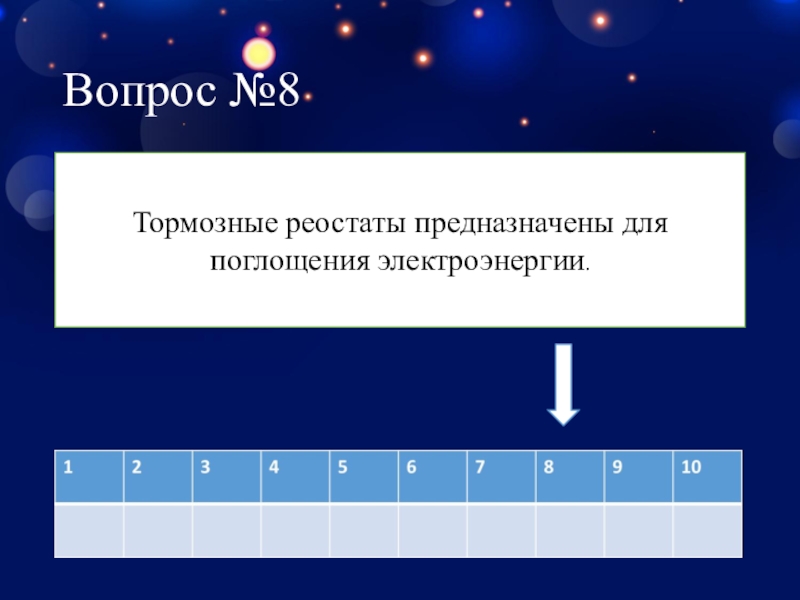

- 32. Вопрос №8Тормозные реостаты предназначены для поглощения электроэнергии.

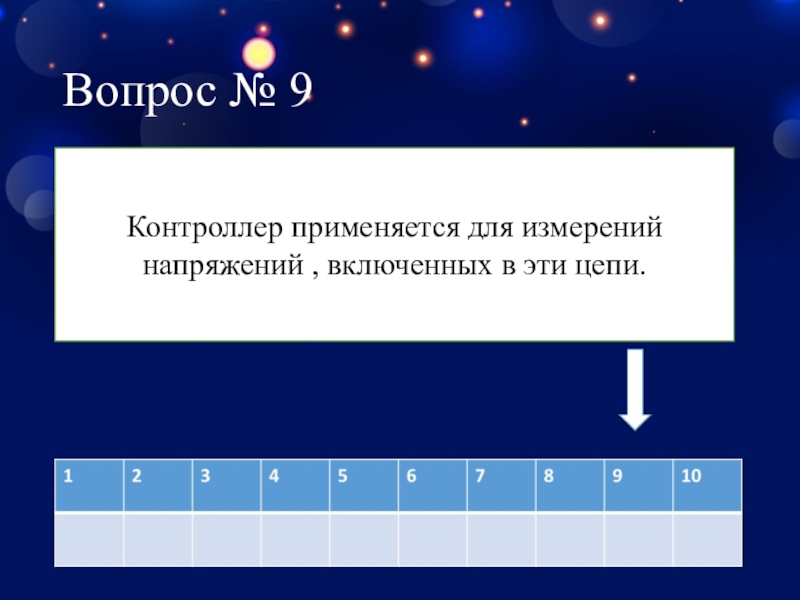

- 33. Вопрос № 9Контроллер применяется для измерений напряжений , включенных в эти цепи.

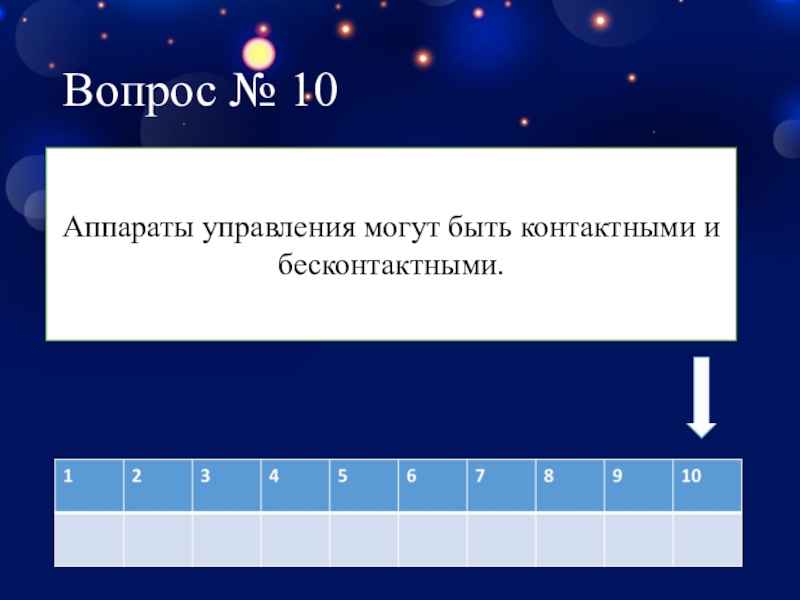

- 34. Вопрос № 10 Аппараты управления могут быть контактными и бесконтактными.

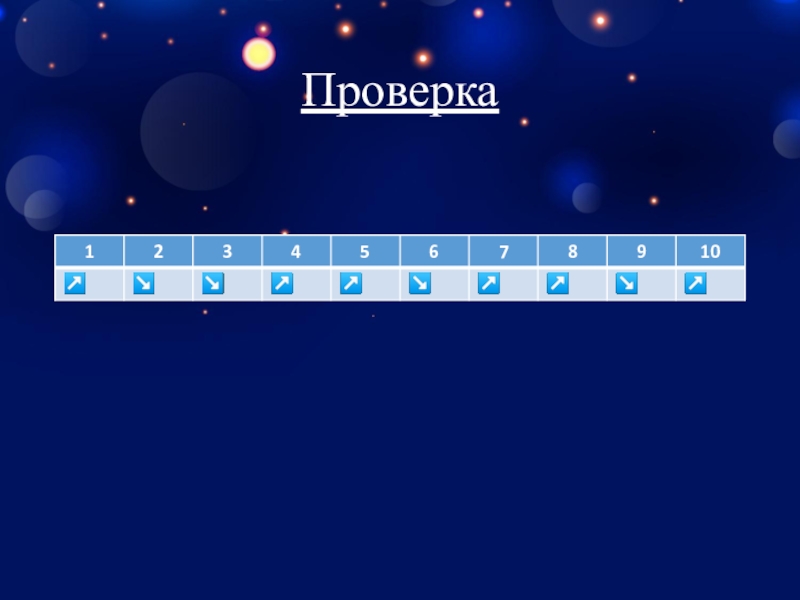

- 35. Проверка
- 36. Самооценка 1 ошибка
Цель урока Изучить виды пускорегулирующих ,токоограничивающих и переключающих электрических аппаратов.Освоить алгоритм подключения пускорегулирующих ,токоограничивающих и переключающих электрических аппаратов широко используемых в производстве.
Слайд 2Цель урока
Изучить виды пускорегулирующих ,токоограничивающих и переключающих электрических аппаратов.
Освоить алгоритм
подключения пускорегулирующих ,токоограничивающих и переключающих электрических аппаратов широко используемых в производстве.
Слайд 3Тест « Цвет и настроение»
Красный -
восторг
Голубой - покой
Зеленый - покой
Оранжевый - радость
Синий - грусть
Фиолетовый - настороженность
Черный - тревога
Коричневый - опасность
Желтый - активность
Голубой - покой
Зеленый - покой
Оранжевый - радость
Синий - грусть
Фиолетовый - настороженность
Черный - тревога
Коричневый - опасность
Желтый - активность

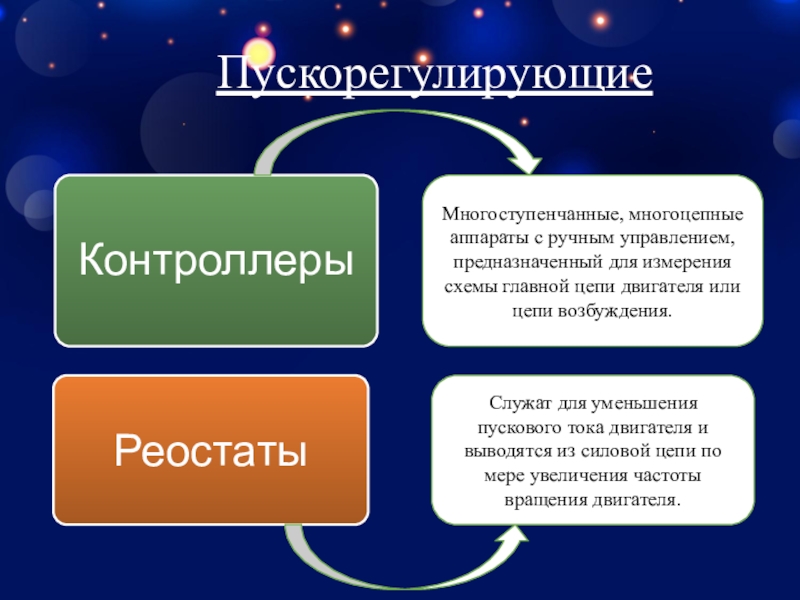

Слайд 4Пускорегулирующие
Контроллеры
Реостаты
Многоступенчанные, многоцепные аппараты с ручным управлением, предназначенный для измерения схемы
главной цепи двигателя или цепи возбуждения.
Служат для уменьшения пускового тока двигателя и выводятся из силовой цепи по мере увеличения частоты вращения двигателя.

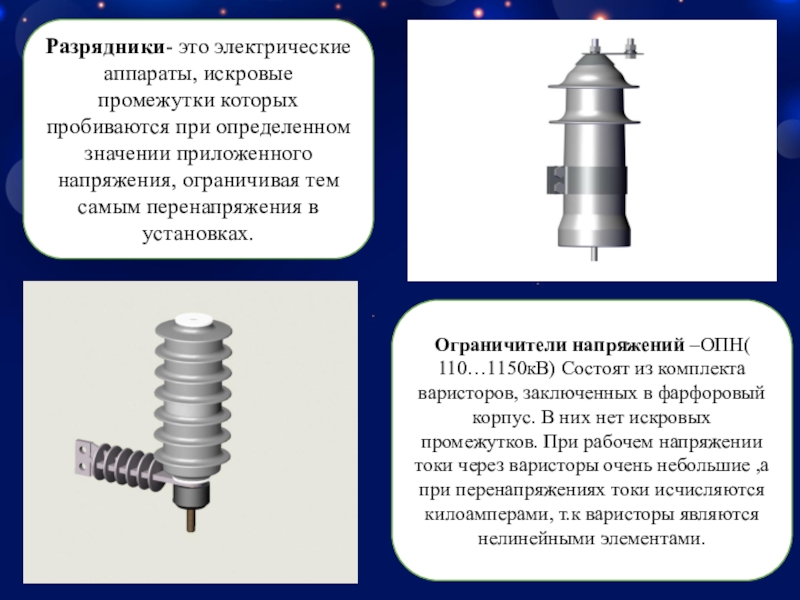

Слайд 7Разрядники- это электрические аппараты, искровые промежутки которых пробиваются при определенном значении
приложенного напряжения, ограничивая тем самым перенапряжения в установках.
Ограничители напряжений –ОПН( 110…1150кВ) Состоят из комплекта варисторов, заключенных в фарфоровый корпус. В них нет искровых промежутков. При рабочем напряжении токи через варисторы очень небольшие ,а при перенапряжениях токи исчисляются килоамперами, т.к варисторы являются нелинейными элементами.

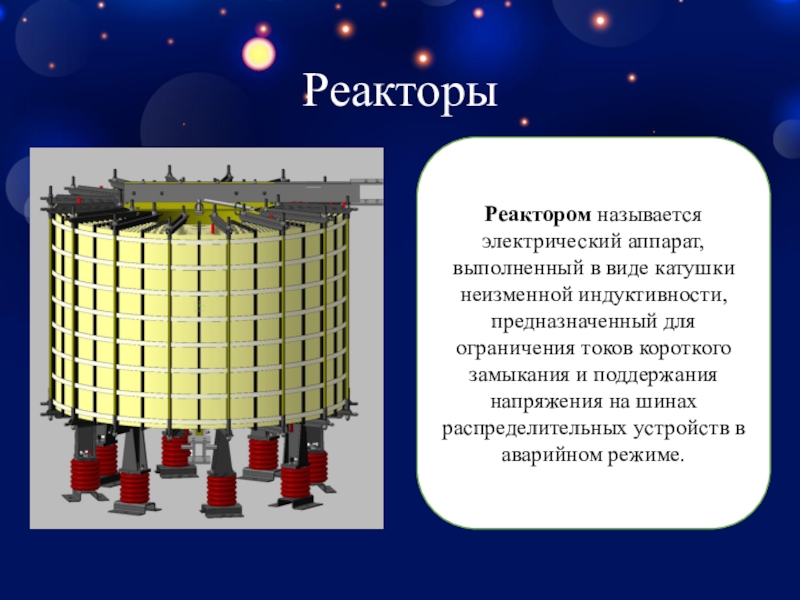

Слайд 8Реакторы
Реактором называется электрический аппарат, выполненный в виде катушки неизменной индуктивности,
предназначенный для ограничения токов короткого замыкания и поддержания напряжения на шинах распределительных устройств в аварийном режиме.
Слайд 9Аппараты управления
Аппараты управления – устройства, предназначенные для выполнения переключений в
цепях управления электрических аппаратов переменного и постоянного тока . Ими осуществляется дистанционное управление электрическими установками и машинами.

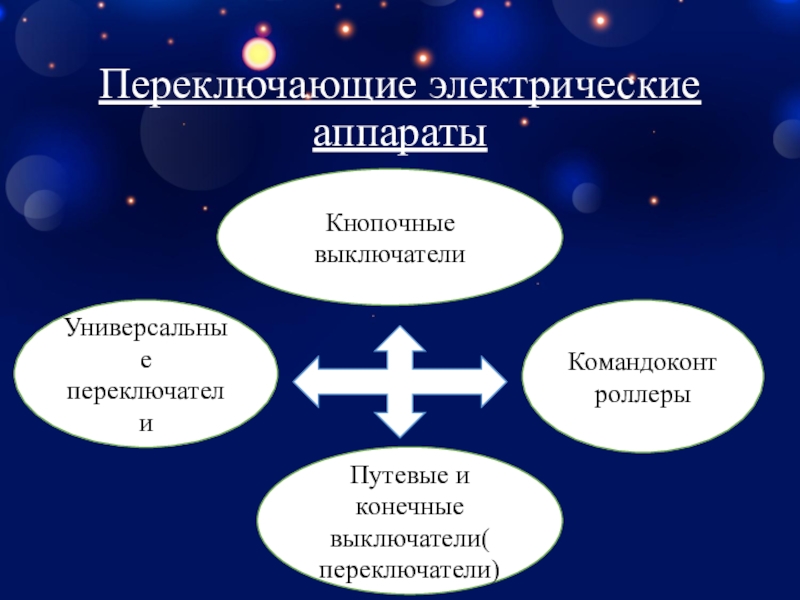

Слайд 10Переключающие электрические аппараты
Кнопочные выключатели
Универсальные переключатели
Командоконтроллеры
Путевые и конечные выключатели( переключатели)

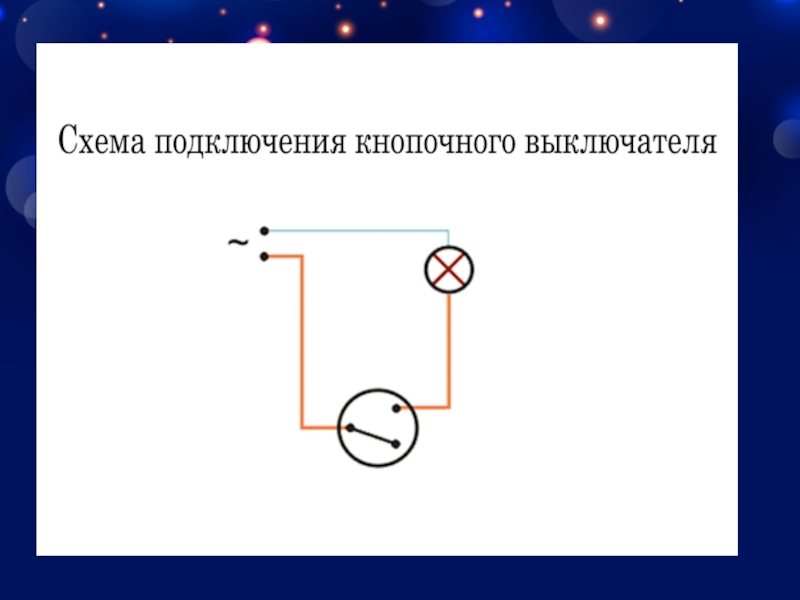

Слайд 11Кнопочные выключатели
Кнопочные выключатели применяются для дистанционного управления электрическими аппаратами с цепями
управления до 220 В. Несколько кнопок, установленных на общей панели или в общем кожухе, образует кнопочный пост. Отключающая способность кнопочных элементов до,80-100Вт постоянного тока и до 1500В-А переменного тока.

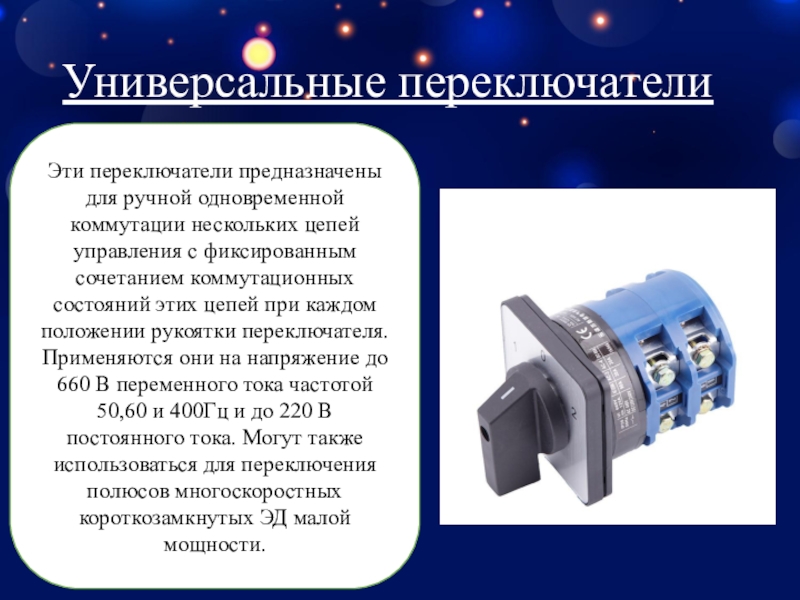

Слайд 13Универсальные переключатели
Эти переключатели предназначены для ручной одновременной коммутации нескольких цепей управления
с фиксированным сочетанием коммутационных состояний этих цепей при каждом положении рукоятки переключателя. Применяются они на напряжение до 660 В переменного тока частотой 50,60 и 400Гц и до 220 В постоянного тока. Могут также использоваться для переключения полюсов многоскоростных короткозамкнутых ЭД малой мощности.

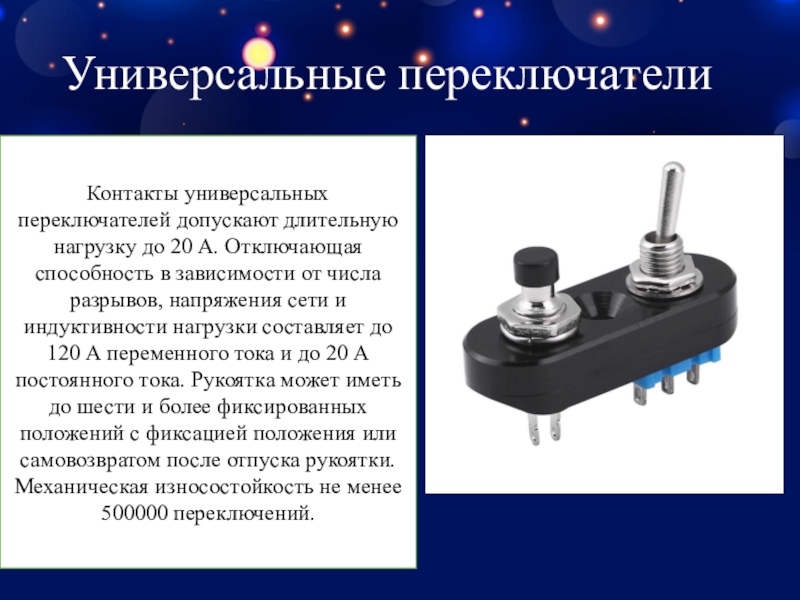

Слайд 14Универсальные переключатели
Контакты универсальных переключателей допускают длительную нагрузку до 20 А. Отключающая
способность в зависимости от числа разрывов, напряжения сети и индуктивности нагрузки составляет до 120 А переменного тока и до 20 А постоянного тока. Рукоятка может иметь до шести и более фиксированных положений с фиксацией положения или самовозвратом после отпуска рукоятки. Механическая износостойкость не менее 500000 переключений.
Слайд 15Командоконтроллеры
Применяется для производства переключений в цепях управления сложных схем автоматизированного
электропривода при большой частоте переключений и когда требуется строгое чередование в последовательности действий отдельных механизмов. Большей частью это аппараты с ручным приводом, но они могут и двигательный привод, тогда их иногда называют программным реле.
Слайд 16Командоконтроллер состоит из ряда контактных элементов и соответствующих конструктивных деталей, замыкающих
или размыкающих эти элементы в зависимости от угла поворота. Конструкции командоконтроллеров разнообразны и отличаются числом шайб и положений, приводом, частотой переключений, способом регулирования и другими устройствами.

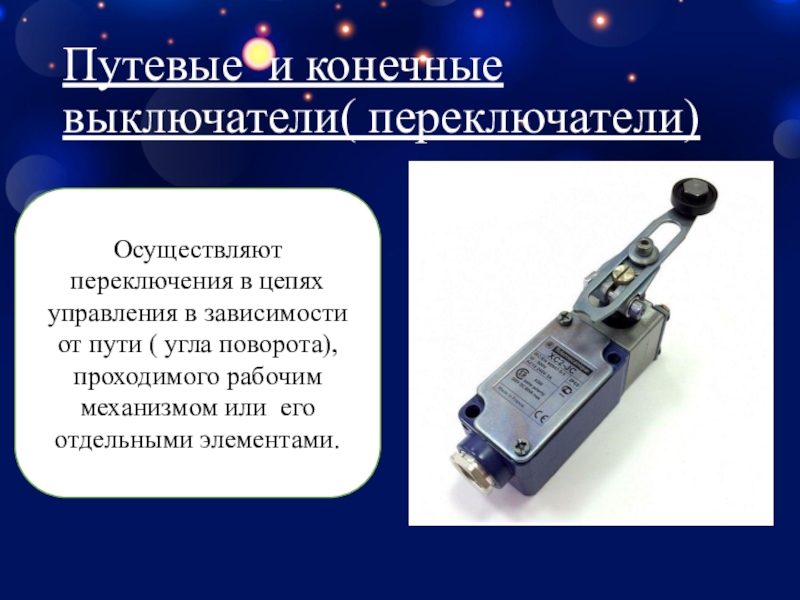

Слайд 17Путевые и конечные выключатели( переключатели)
Осуществляют переключения в цепях управления в зависимости
от пути ( угла поворота), проходимого рабочим механизмом или его отдельными элементами.

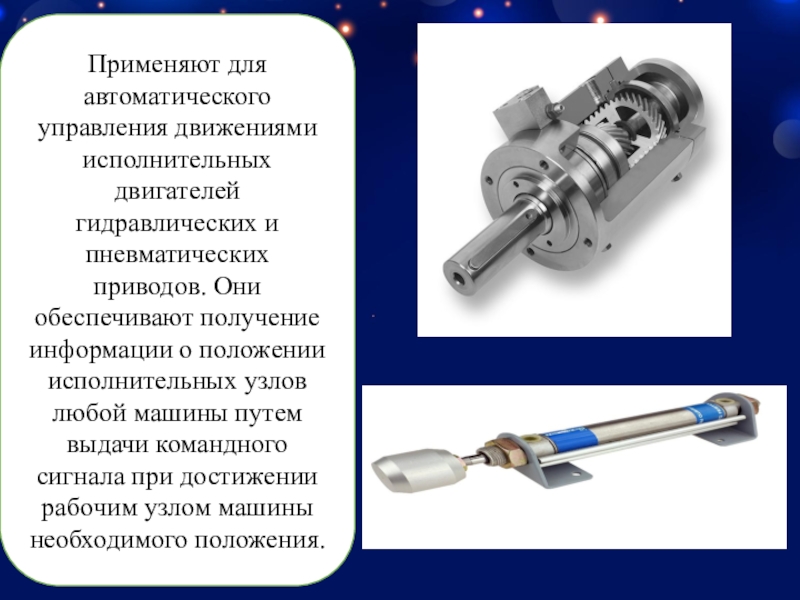

Слайд 19Применяют для автоматического управления движениями исполнительных двигателей гидравлических и пневматических приводов.
Они обеспечивают получение информации о положении исполнительных узлов любой машины путем выдачи командного сигнала при достижении рабочим узлом машины необходимого положения.

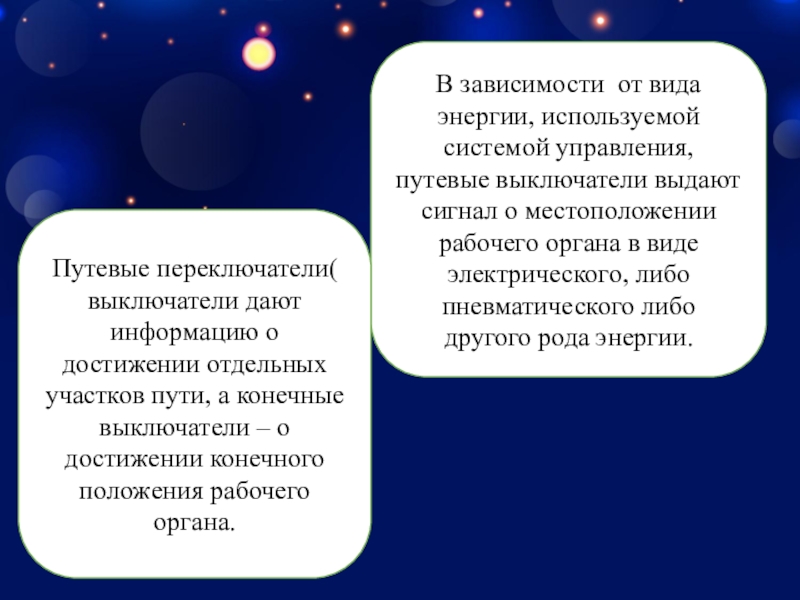

Слайд 20В зависимости от вида энергии, используемой системой управления, путевые выключатели выдают
сигнал о местоположении рабочего органа в виде электрического, либо пневматического либо другого рода энергии.
Путевые переключатели( выключатели дают информацию о достижении отдельных участков пути, а конечные выключатели – о достижении конечного положения рабочего органа.
Слайд 21Автоматизация производственных процессов, широкое внедрение автоматизированных линий, станков с программным управлением
требует большего многообразия конструкций и повышения точности работы этих аппаратов при высокой их износостойкости.
Слайд 24Технический диктант
Необходимо ответить на заданный вопрос да или нет.
Если да
поставьте « ↗ »,
если нет поставьте « ↘ ».
если нет поставьте « ↘ ».

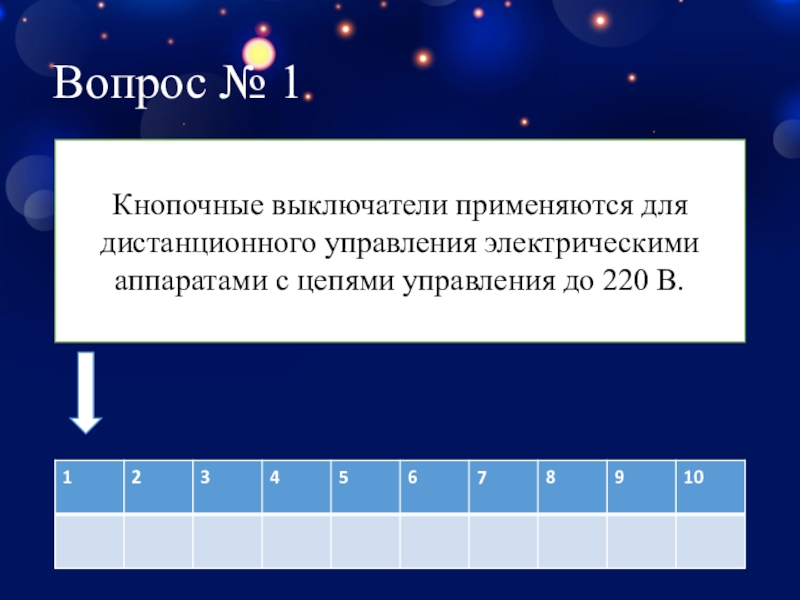

Слайд 25Вопрос № 1
Кнопочные выключатели применяются для дистанционного управления электрическими аппаратами
с цепями управления до 220 В.

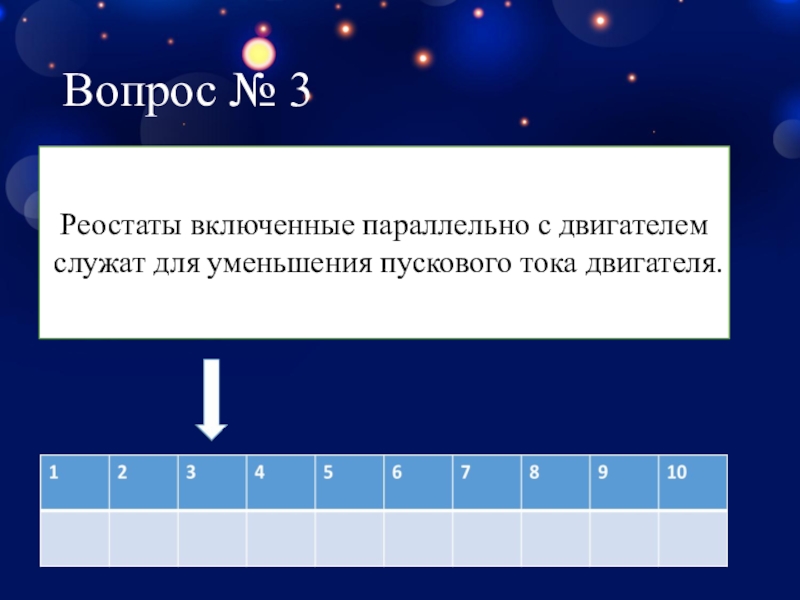

Слайд 27Вопрос № 3
Реостаты включенные параллельно с двигателем служат для уменьшения пускового
тока двигателя.

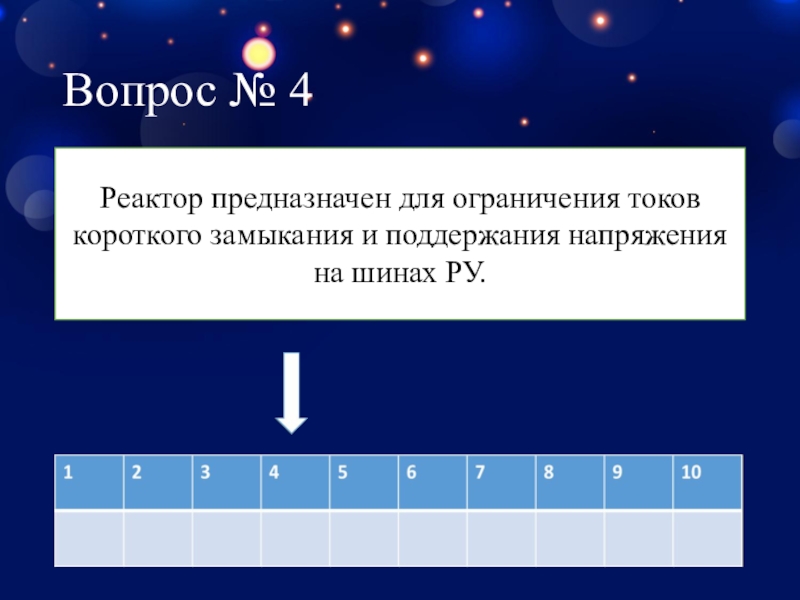

Слайд 28Вопрос № 4
Реактор предназначен для ограничения токов короткого замыкания и поддержания
напряжения на шинах РУ.
Слайд 29Вопрос № 5
Командоконтроллер состоит из ряда контактных элементов и соответствующих конструктивных
деталей.
Слайд 30Вопрос № 6
Командоконтроллер применяется для переключений цепях управления простых схем автоматизированного
электропривода при малой частоте.

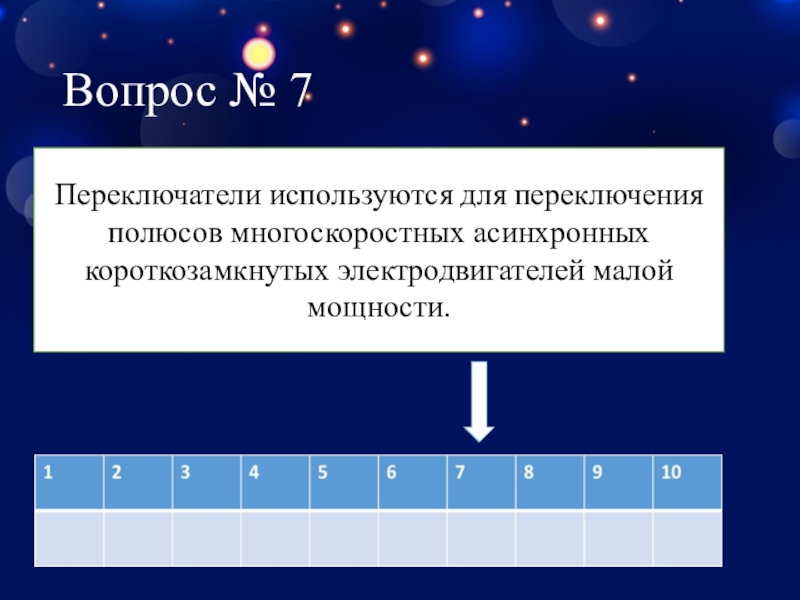

Слайд 31Вопрос № 7
Переключатели используются для переключения полюсов многоскоростных асинхронных короткозамкнутых электродвигателей
малой мощности.
