Презентация, доклад на тему Основы электродинамики
Содержание
- 1. Основы электродинамики
- 2. СОДЕРЖАНИЕОпыт ЭрстедаСиловые линииНаправление силовых линийМагнитная индукцияОпыт Ампера Сила АмпераСила Лоренца Применение магнитного поля
- 3. ОПЫТ ЭРСТЕДАВ 1820 году датский ученый Ханс
- 4. ОПЫТ ЭРСТЕДА
- 5. Магнитное поле существует вокруг любого проводника с
- 6. Магнитное и электрическое полеЭлектрическое поле существует вокруг
- 7. Магнитное полеСоздается движущимся электрическим зарядом ( током
- 8. Взаимодействие проводников с током Если расположить параллельно
- 9. Силовой характеристикой магнитного поля является магнитная индукция.магнитная индукция в Измеряется в теслах ( Тл )
- 10. СИЛОВЫЕ ЛИНИИГрафически магнитное поле изображается с помощью

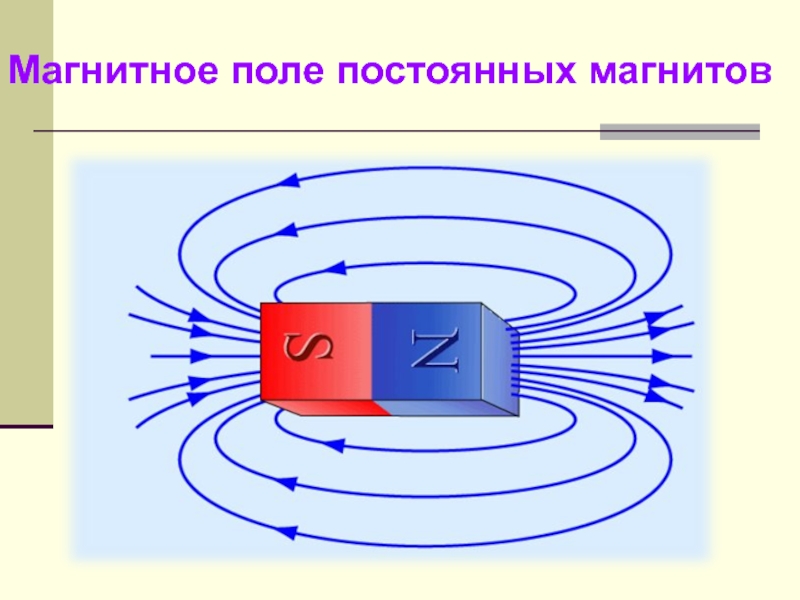

- 11. Магнитное поле постоянных магнитов

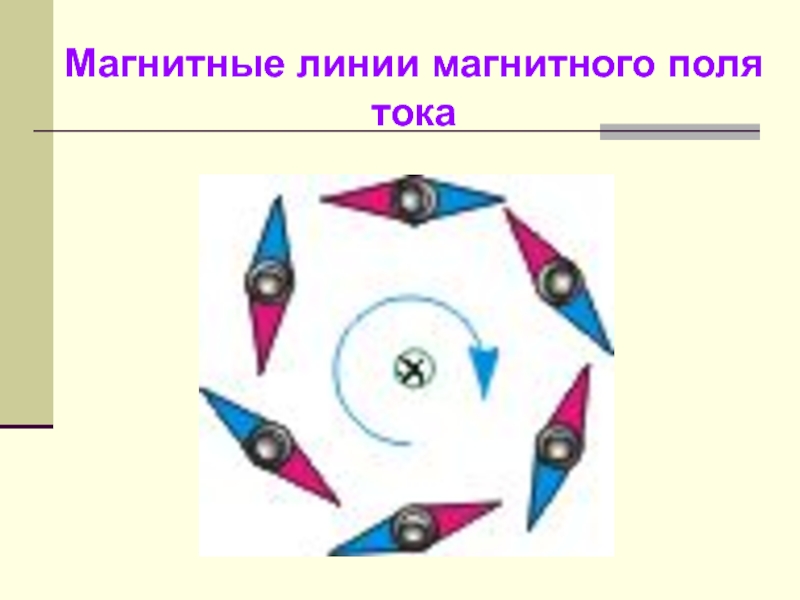

- 12. Магнитные линии магнитного поля тока

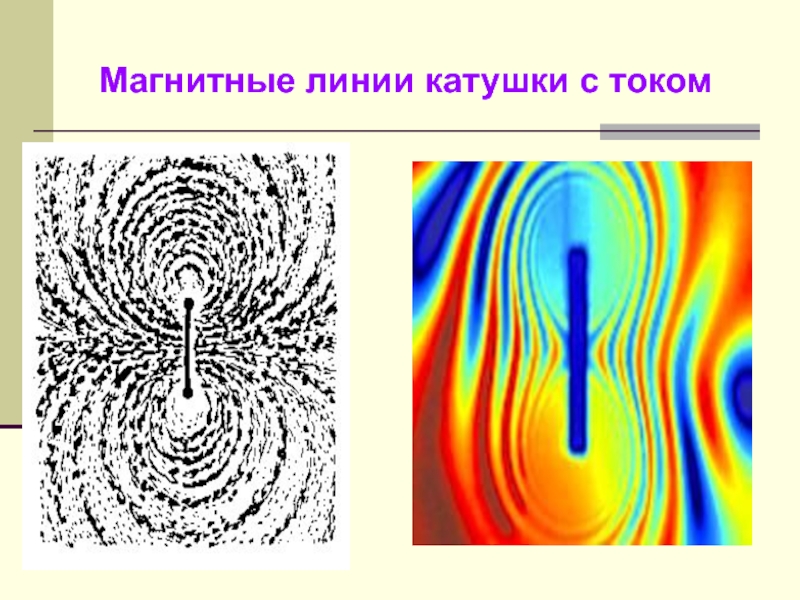

- 13. Магнитные линии катушки с током

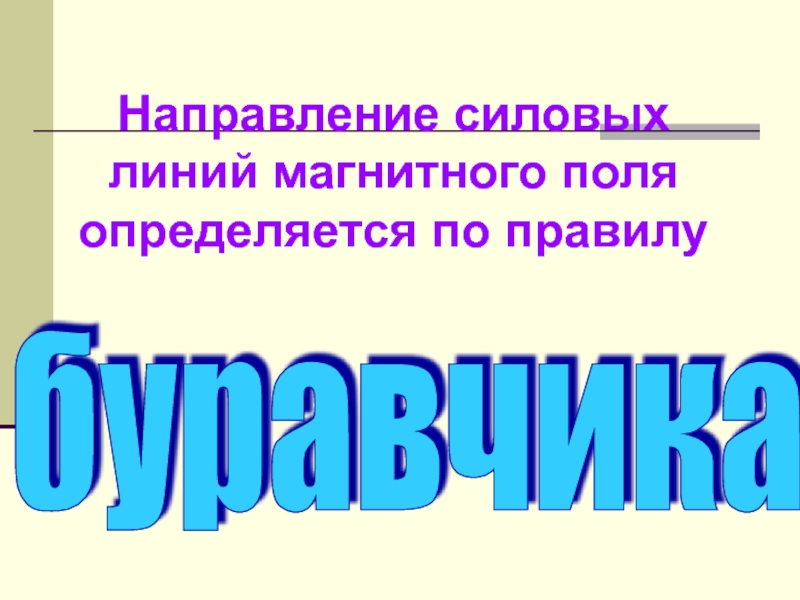

- 14. Направление силовых линий магнитного поля определяется по правилубуравчика
- 15. ПРАВИЛО БУРАВЧИКА
- 16. Правило буравчикаЕсли направление поступательного движения буравчика совпадает
- 17. Линии магнитной индукцииЛиниями магнитной индукции называют линии,
- 18. Однородное полеПоле, в каждой точке которого, сила,
- 19. Вихревое полеЭлектрическое полеЛинии напряженности начинаются на «+»,
- 20. Линии магнитной индукцииНачинаются на северном полюсе, заканчиваются
- 21. Модуль вектора магнитной индукцииНазывается отношение максимальной силы,
- 22. РазмерностьТесла – показывает какая сила действует в
- 23. ОПЫТ АМПЕРАМеняя форму проводников и их расположение,

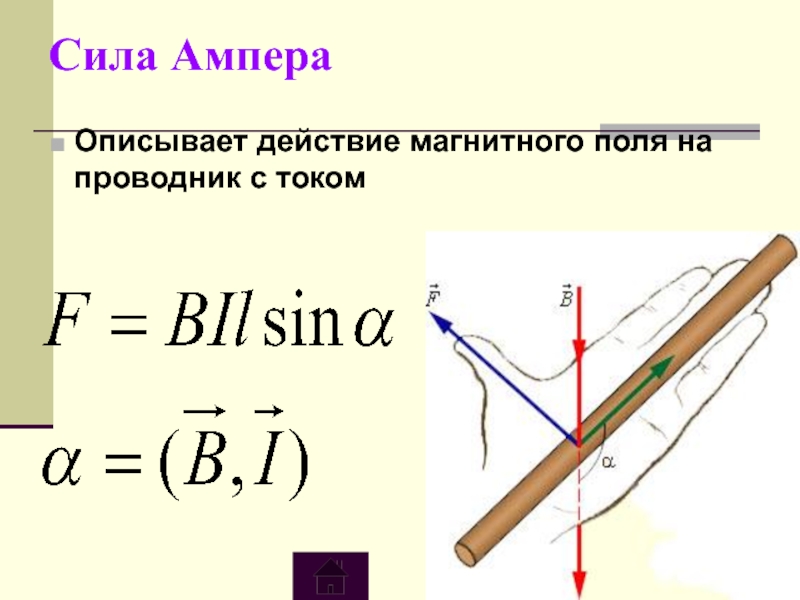

- 24. Сила АмпераОписывает действие магнитного поля на проводник с током
- 25. Правило левой рукиРасположить раскрытую ладонь левой руки

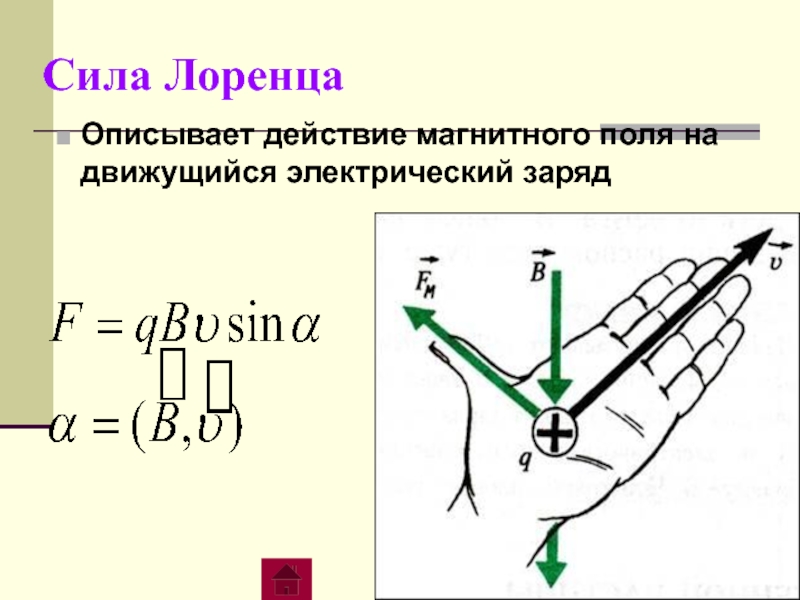

- 26. Сила ЛоренцаОписывает действие магнитного поля на движущийся электрический заряд
- 27. Домашнее заданиеПараграф 1-3, вопросы к параграфам
СОДЕРЖАНИЕОпыт ЭрстедаСиловые линииНаправление силовых линийМагнитная индукцияОпыт Ампера Сила АмпераСила Лоренца Применение магнитного поля

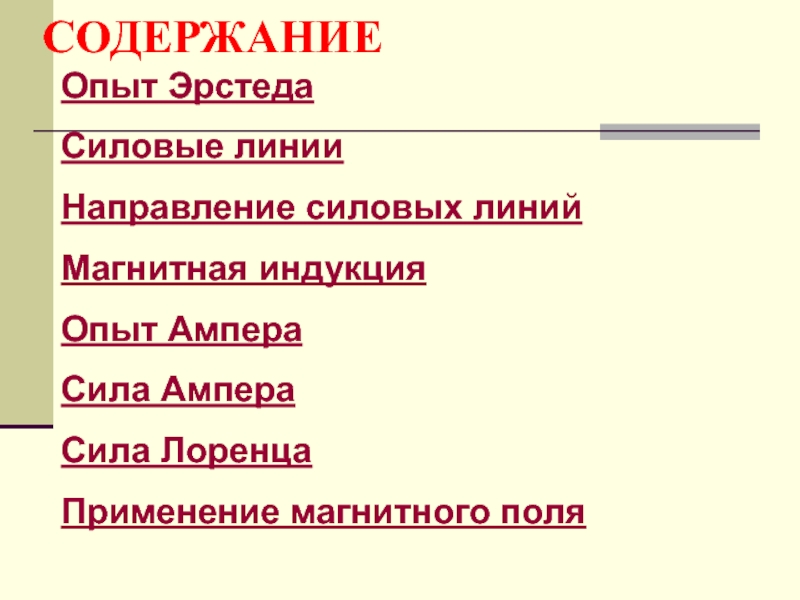

Слайд 2СОДЕРЖАНИЕ
Опыт Эрстеда
Силовые линии
Направление силовых линий
Магнитная индукция
Опыт Ампера
Сила Ампера
Сила Лоренца
Применение
магнитного поля

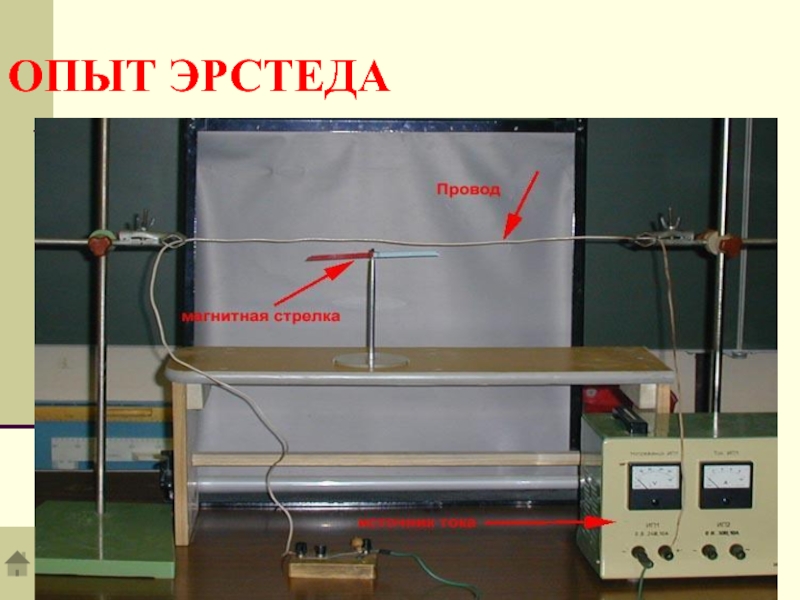

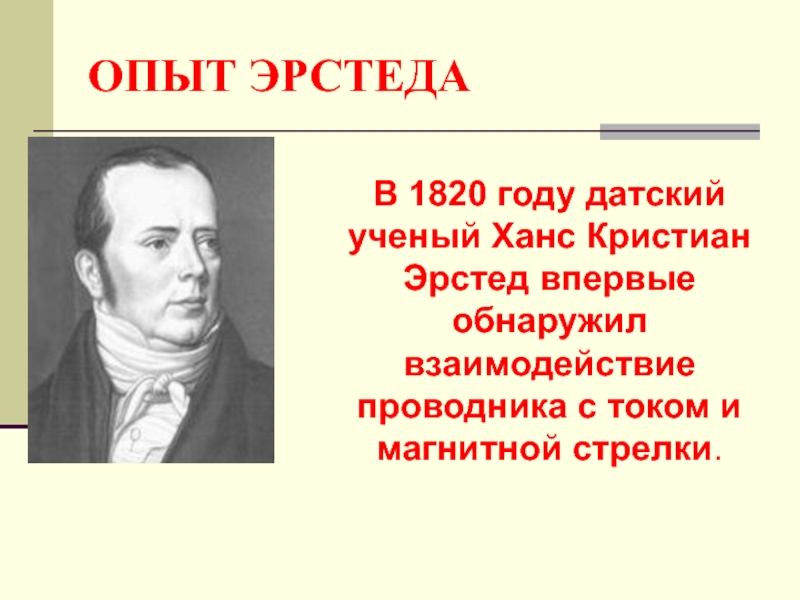

Слайд 3ОПЫТ ЭРСТЕДА
В 1820 году датский ученый Ханс Кристиан Эрстед впервые обнаружил
взаимодействие проводника с током и магнитной стрелки.
Слайд 5Магнитное поле существует вокруг любого проводника с током, т.е. вокруг движущихся
электрических зарядов.
Выполненный опыт наводит на мысль о существовании вокруг проводника с электрическим током магнитного поля. Оно и действует на магнитную стрелку , отклоняя ее.

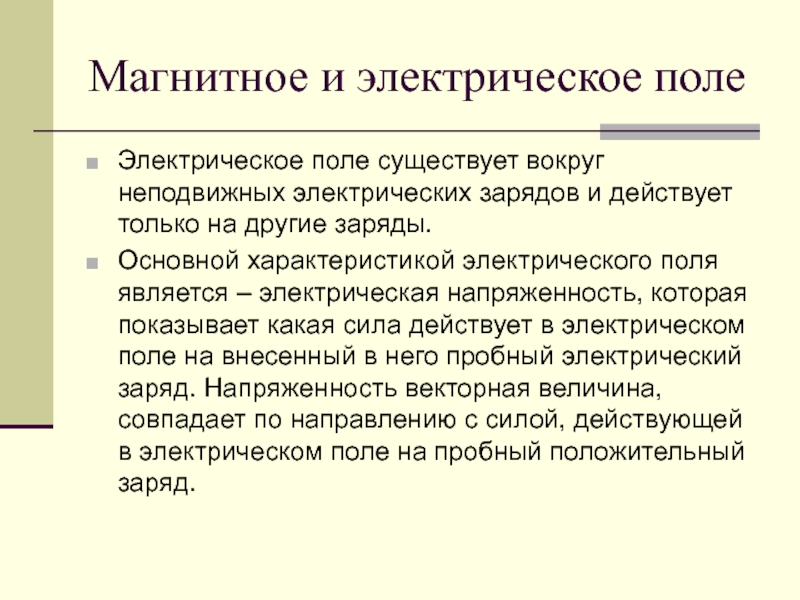

Слайд 6Магнитное и электрическое поле
Электрическое поле существует вокруг неподвижных электрических зарядов и
действует только на другие заряды.
Основной характеристикой электрического поля является – электрическая напряженность, которая показывает какая сила действует в электрическом поле на внесенный в него пробный электрический заряд. Напряженность векторная величина, совпадает по направлению с силой, действующей в электрическом поле на пробный положительный заряд.
Основной характеристикой электрического поля является – электрическая напряженность, которая показывает какая сила действует в электрическом поле на внесенный в него пробный электрический заряд. Напряженность векторная величина, совпадает по направлению с силой, действующей в электрическом поле на пробный положительный заряд.

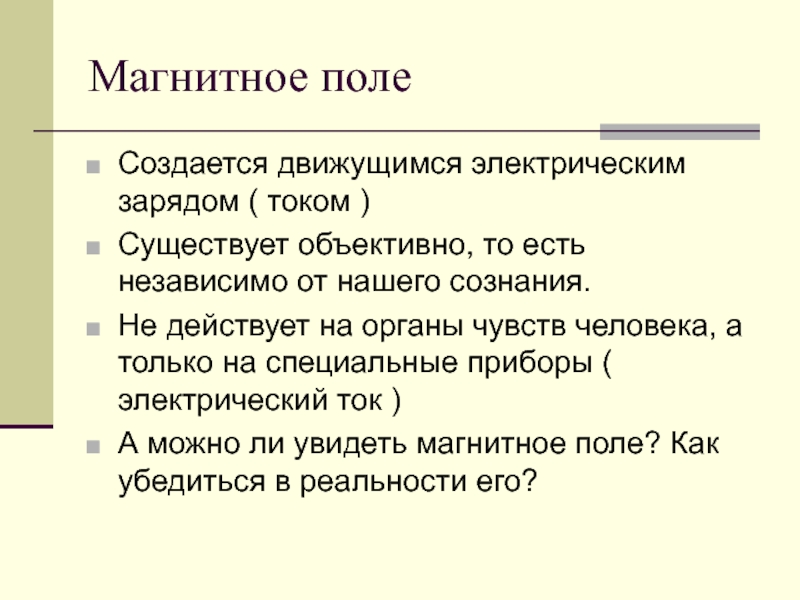

Слайд 7Магнитное поле
Создается движущимся электрическим зарядом ( током )
Существует объективно, то есть
независимо от нашего сознания.
Не действует на органы чувств человека, а только на специальные приборы ( электрический ток )
А можно ли увидеть магнитное поле? Как убедиться в реальности его?
Не действует на органы чувств человека, а только на специальные приборы ( электрический ток )
А можно ли увидеть магнитное поле? Как убедиться в реальности его?

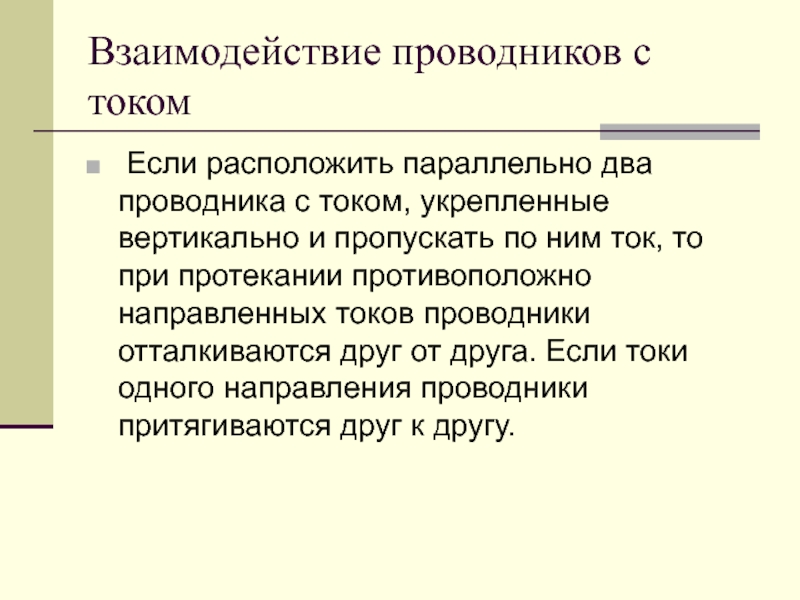

Слайд 8Взаимодействие проводников с током
Если расположить параллельно два проводника с током,
укрепленные вертикально и пропускать по ним ток, то при протекании противоположно направленных токов проводники отталкиваются друг от друга. Если токи одного направления проводники притягиваются друг к другу.

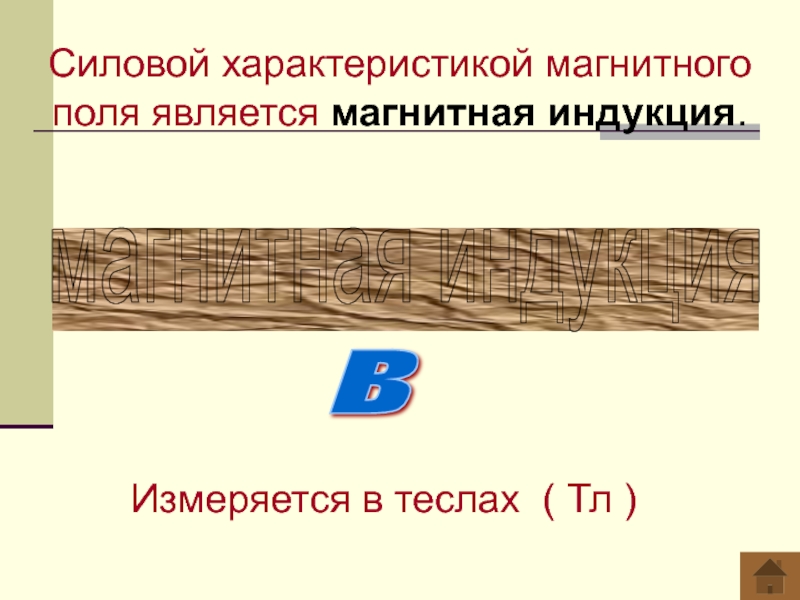

Слайд 9
Силовой характеристикой магнитного поля является магнитная индукция.
магнитная индукция
в
Измеряется в
теслах ( Тл )

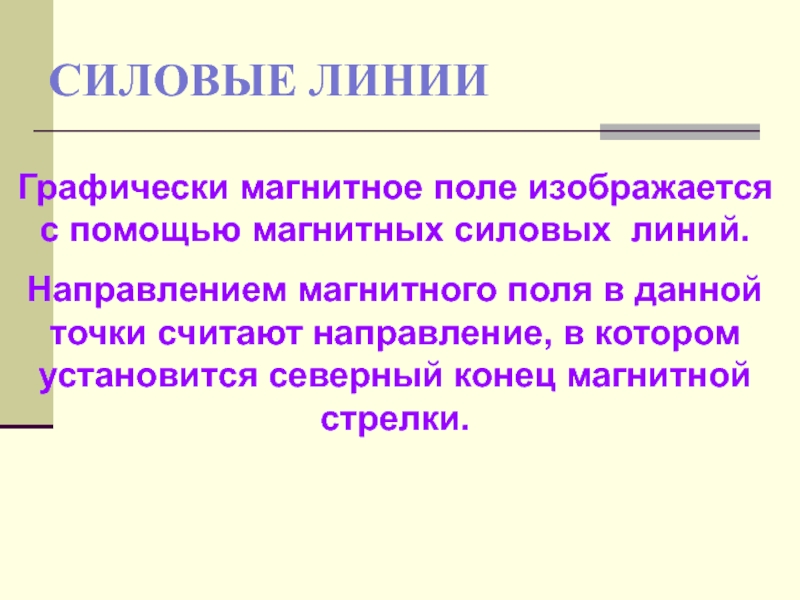

Слайд 10СИЛОВЫЕ ЛИНИИ
Графически магнитное поле изображается с помощью магнитных силовых линий.
Направлением магнитного
поля в данной точки считают направление, в котором установится северный конец магнитной стрелки.

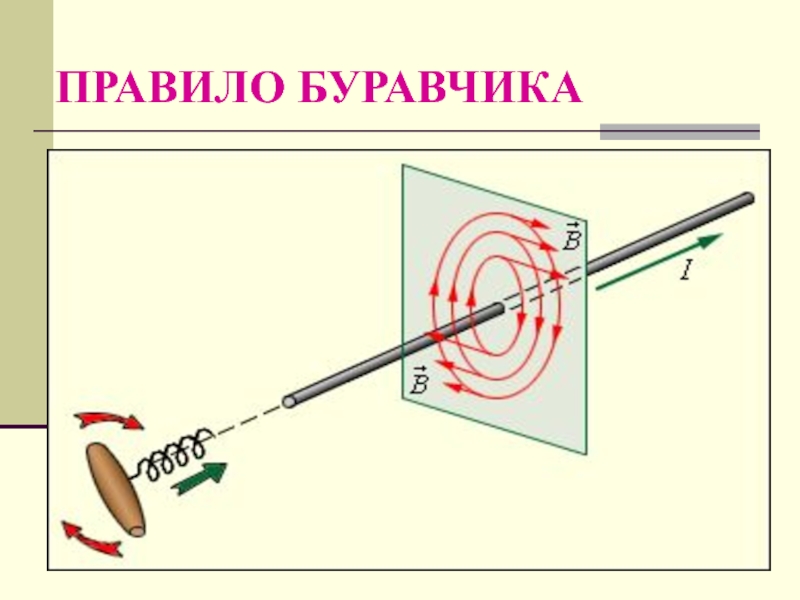

Слайд 16Правило буравчика
Если направление поступательного движения буравчика совпадает с направлением тока в
проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции.
Слайд 17Линии магнитной индукции
Линиями магнитной индукции называют линии, касательные к которым направлены
так же, как и вектор магнитной индукции в данной точке поля.
Если линии магнитной индукции расположены параллельно, с одинаковой густотой, то такое поле называется однородным.
Если линии магнитной индукции расположены параллельно, с одинаковой густотой, то такое поле называется однородным.

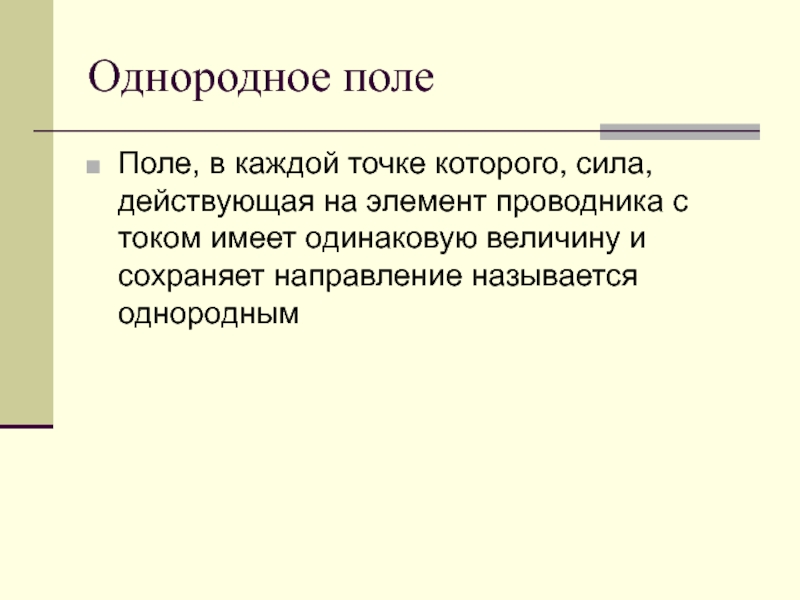

Слайд 18Однородное поле
Поле, в каждой точке которого, сила, действующая на элемент проводника
с током имеет одинаковую величину и сохраняет направление называется однородным
Слайд 19Вихревое поле
Электрическое поле
Линии напряженности начинаются на «+», а заканчиваются на «-»
В
природе существуют электрические заряды
Т.к. линии не замкнуты, то работа поля по замкнутому пути равна нулю. Работа не зависит от формы траектории
Т.к. линии не замкнуты, то работа поля по замкнутому пути равна нулю. Работа не зависит от формы траектории
Магнитное поле
Линии индукции замкнуты, что означает отсутствие в природе магнитных зарядов.
Магнитное поле – вихревое
Направление магнитного поля – определяется направлением вектора магнитной индукции.

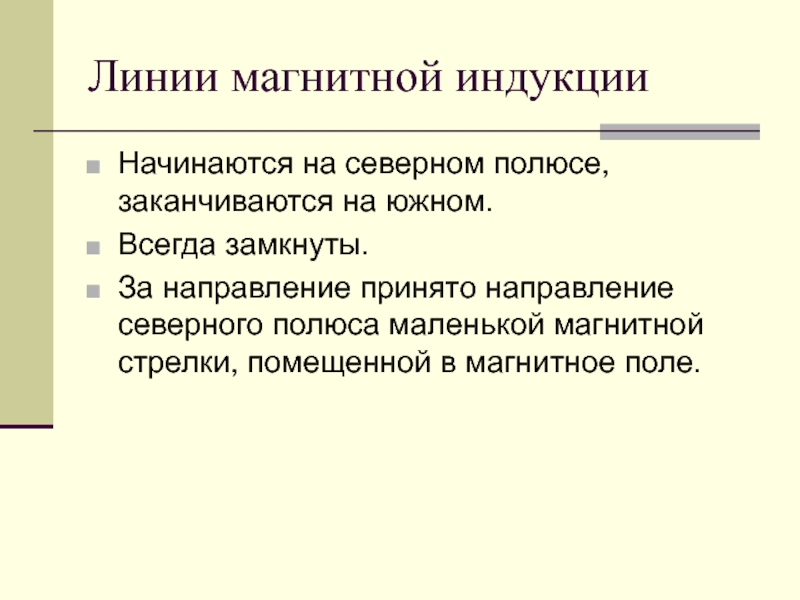

Слайд 20Линии магнитной индукции
Начинаются на северном полюсе, заканчиваются на южном.
Всегда замкнуты.
За направление
принято направление северного полюса маленькой магнитной стрелки, помещенной в магнитное поле.
Слайд 21Модуль вектора магнитной индукции
Называется отношение максимальной силы, действующей со стороны магнитного
поля на проводник с током, к произведению силы тока в этом участке на его длину.
B=Fm\IL
B=Fm\IL

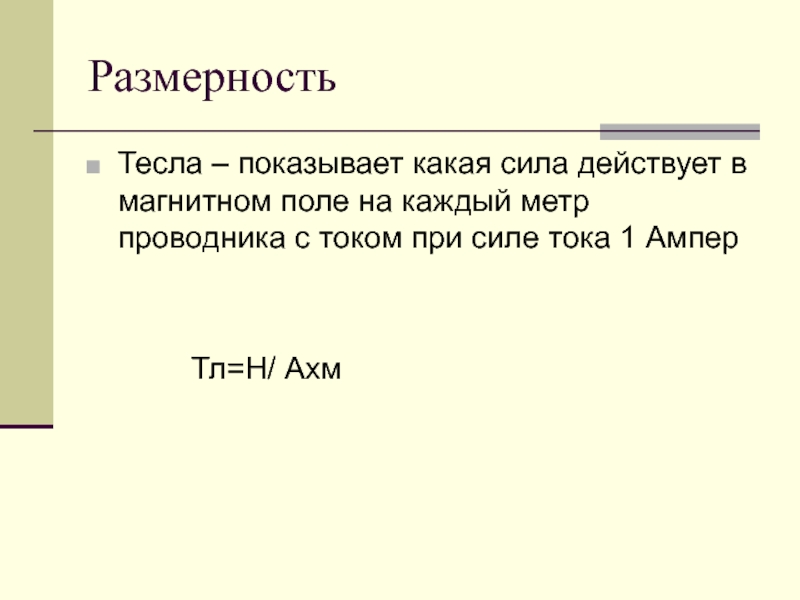

Слайд 22Размерность
Тесла – показывает какая сила действует в магнитном поле на каждый
метр проводника с током при силе тока 1 Ампер
Тл=Н/ Ахм
Тл=Н/ Ахм
Слайд 23ОПЫТ АМПЕРА
Меняя форму проводников и их расположение, Ампер сумел установить выражение
для силы действующей на участок проводника.
Слайд 25Правило левой руки
Расположить раскрытую ладонь левой руки так, чтобы линии индукции
входили в ладонь перпендикулярно к ней, четыре вытянутых пальца совпадали по направлению с силой тока в проводнике. Тогда отогнутый на 90 градусов большой палец покажет направление силы Ампера.
