Презентация, доклад на тему Определение фокусного расстояния собирающей и рассеивающей линз.

ВО "ИГХТУ" и МБОУ «СШ № 53»
Композицию презентации и создание анимационных приложений выполнил студент ИГХТУ гр. 4-42 Лащенко И. В.
Методическое обеспечение предоставил учитель физики Сармиенто С.В.
Руководитель проекта к.т.н., доцент по кафедре информационных технологий Власов А.П.

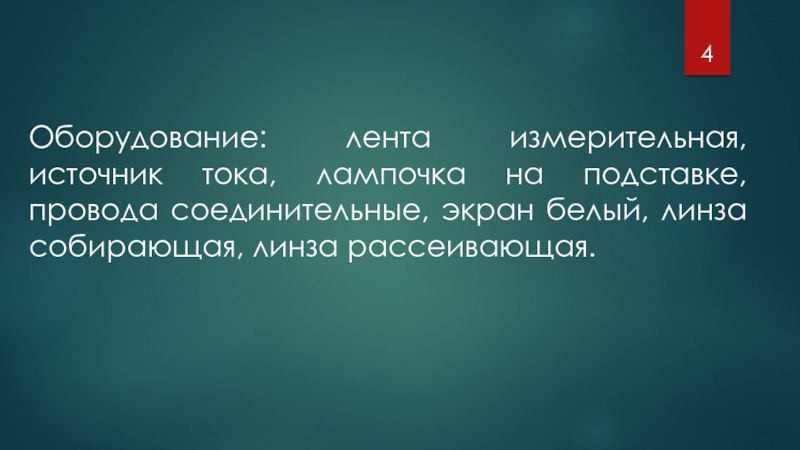

белый, линза собирающая, линза рассеивающая.

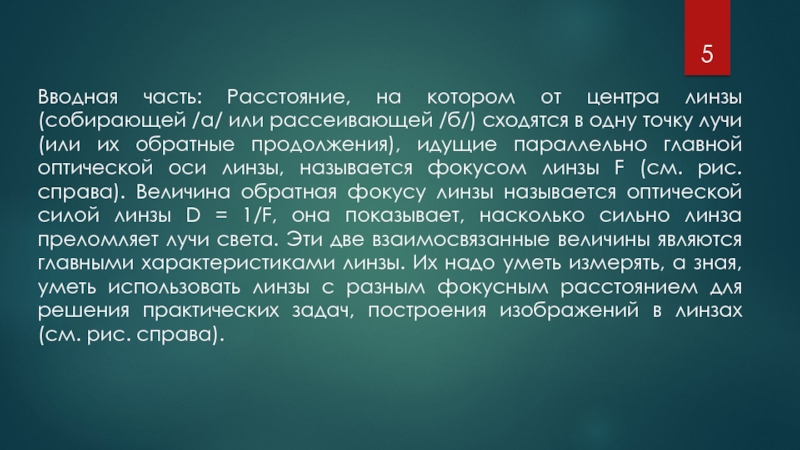

рассеивающей /б/) сходятся в одну точку лучи (или их обратные продолжения), идущие параллельно главной оптической оси линзы, называется фокусом линзы F (см. рис. справа). Величина обратная фокусу линзы называется оптической силой линзы D = 1/F, она показывает, насколько сильно линза преломляет лучи света. Эти две взаимосвязанные величины являются главными характеристиками линзы. Их надо уметь измерять, а зная, уметь использовать линзы с разным фокусным расстоянием для решения практических задач, построения изображений в линзах (см. рис. справа).

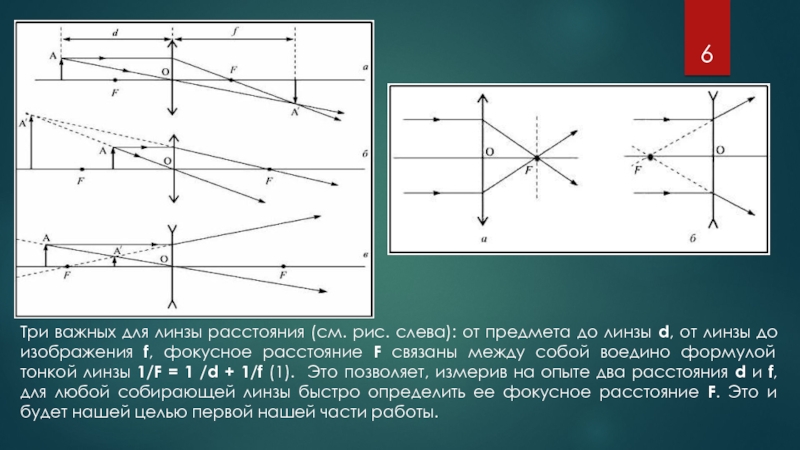

линзы d, от линзы до изображения f, фокусное расстояние F связаны между собой воедино формулой тонкой линзы 1/F = 1 /d + 1/f (1). Это позволяет, измерив на опыте два расстояния d и f, для любой собирающей линзы быстро определить ее фокусное расстояние F. Это и будет нашей целью первой нашей части работы.

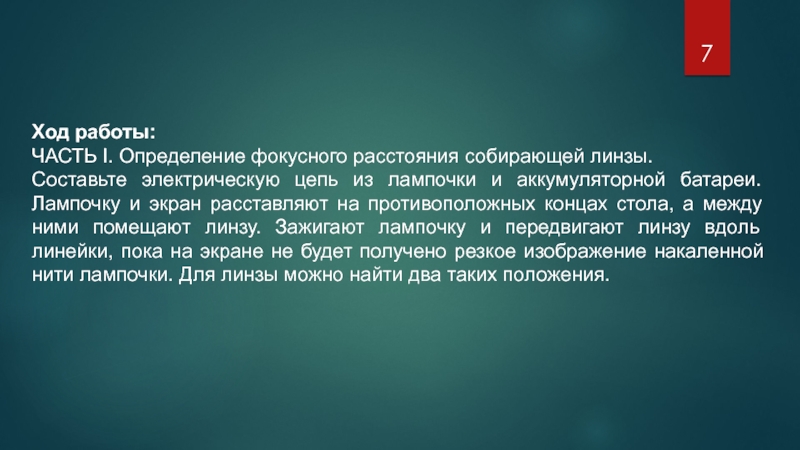

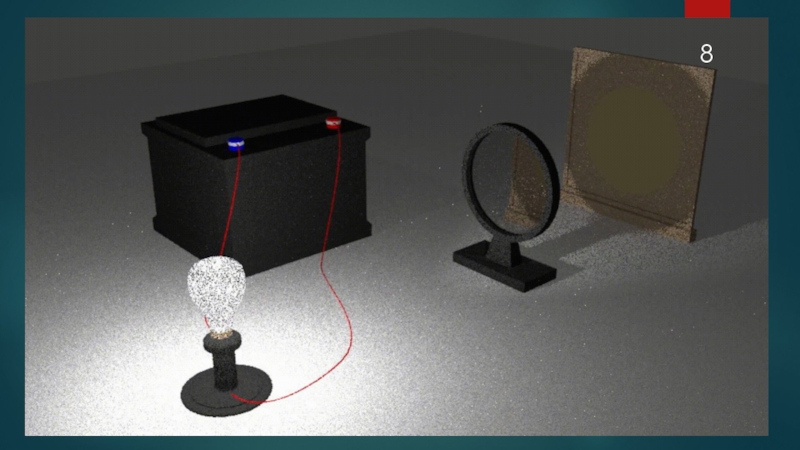

лампочки и аккумуляторной батареи. Лампочку и экран расставляют на противоположных концах стола, а между ними помещают линзу. Зажигают лампочку и передвигают линзу вдоль линейки, пока на экране не будет получено резкое изображение накаленной нити лампочки. Для линзы можно найти два таких положения.

к экрану и находят для нее второе положение, при котором на экране вновь появляется резкое изображение нити лампочки. Измеряют расстояния от лампочки до линзы и от линзы до экрана в каждом из двух опытов. Воспользовавшись полученными данными, вычисляем главное фокусное расстояние по формуле.

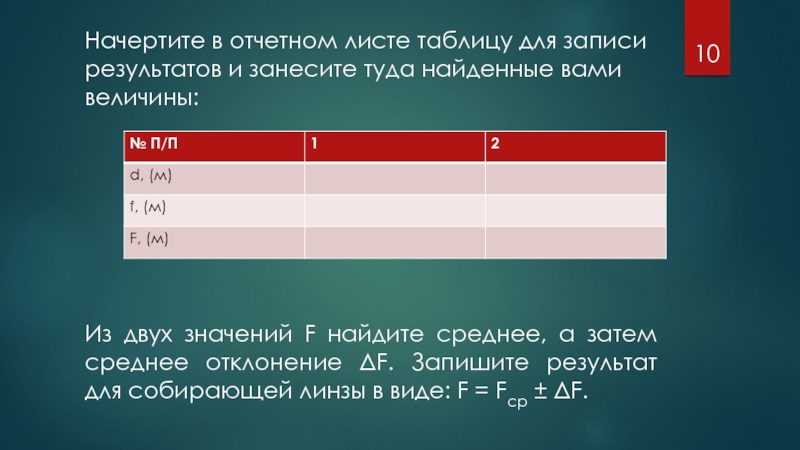

найденные вами величины:

Из двух значений F найдите среднее, а затем среднее отклонение ΔF. Запишите результат для собирающей линзы в виде: F = Fср ± ΔF.

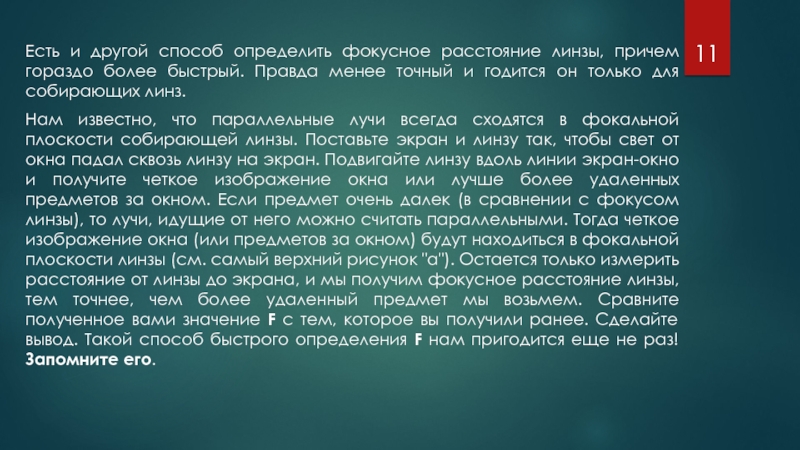

быстрый. Правда менее точный и годится он только для собирающих линз.
Нам известно, что параллельные лучи всегда сходятся в фокальной плоскости собирающей линзы. Поставьте экран и линзу так, чтобы свет от окна падал сквозь линзу на экран. Подвигайте линзу вдоль линии экран-окно и получите четкое изображение окна или лучше более удаленных предметов за окном. Если предмет очень далек (в сравнении с фокусом линзы), то лучи, идущие от него можно считать параллельными. Тогда четкое изображение окна (или предметов за окном) будут находиться в фокальной плоскости линзы (см. самый верхний рисунок "а"). Остается только измерить расстояние от линзы до экрана, и мы получим фокусное расстояние линзы, тем точнее, чем более удаленный предмет мы возьмем. Сравните полученное вами значение F с тем, которое вы получили ранее. Сделайте вывод. Такой способ быстрого определения F нам пригодится еще не раз! Запомните его.
