Презентация, доклад на тему Обнаружение магнитного поля по его действию на электрический ток. Правило левой руки.
Содержание
- 1. Обнаружение магнитного поля по его действию на электрический ток. Правило левой руки.
- 2. На всякий проводник с током, помещенный в
- 3. Выводы:Магнитное поле создаётся электрическим током и обнаруживается
- 4. Правило левой рукиЕсли левую руку расположить так,
- 5. За направление тока во внешней цепи принято
- 6. Правило левой руки можно применять для определения
- 7. Пользуясь правилом левой руки можно определить направление тока, направление магнитных линий, знак заряда движущейся частицы.
- 8. Случай когда сила действия магнитного поля на проводник с током или движущуюся заряженную частицу F=0

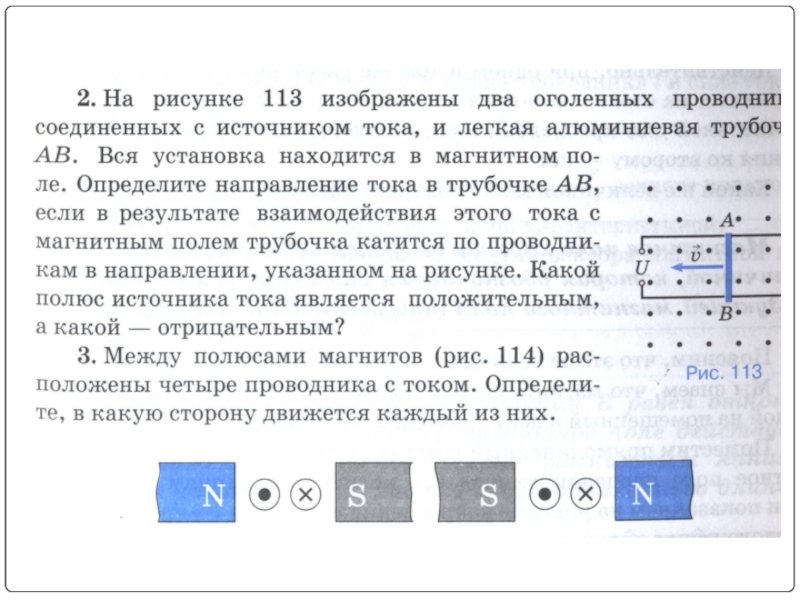

- 9. Реши задачу:
- 10. Слайд 10
- 11. Отрицательно заряженная частица, движущаяся со скоростью v
На всякий проводник с током, помещенный в магнитное поле и не совпадающий c его магнитными линиями, это поле действует с некоторой силой.
Слайд 2На всякий проводник с током, помещенный в магнитное поле и не
совпадающий c его магнитными линиями, это поле действует с некоторой силой.

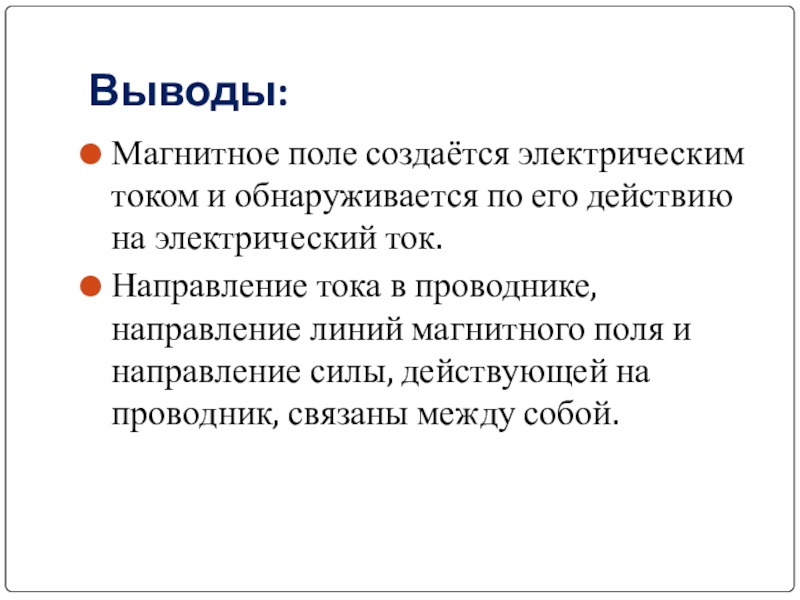

Слайд 3Выводы:
Магнитное поле создаётся электрическим током и обнаруживается по его действию на
электрический ток.
Направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник, связаны между собой.
Направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник, связаны между собой.

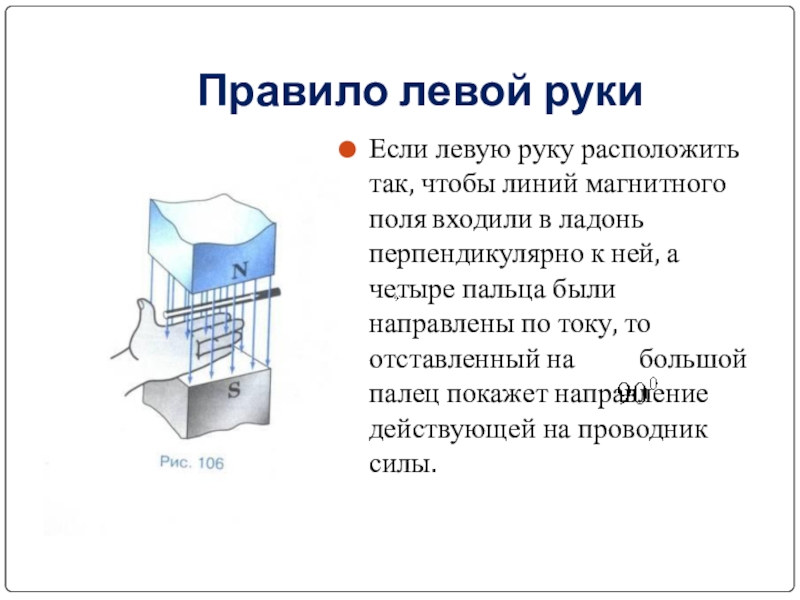

Слайд 4Правило левой руки
Если левую руку расположить так, чтобы линий магнитного поля
входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по току, то отставленный на большой палец покажет направление действующей на проводник силы.

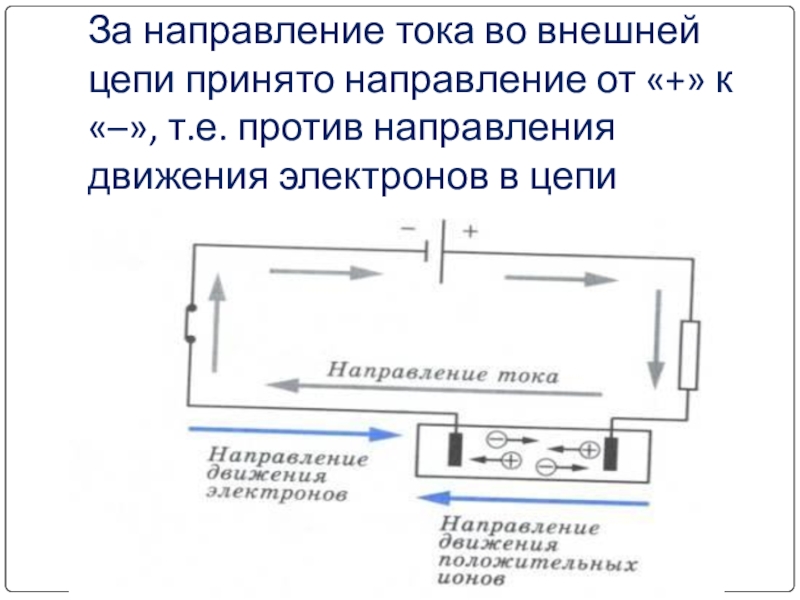

Слайд 5За направление тока во внешней цепи принято направление от «+» к
«–», т.е. против направления движения электронов в цепи
Слайд 6Правило левой руки можно применять для определения направления силы, с которой
магнитное поле действует на отдельно взятые движущиеся заряженные частицы.

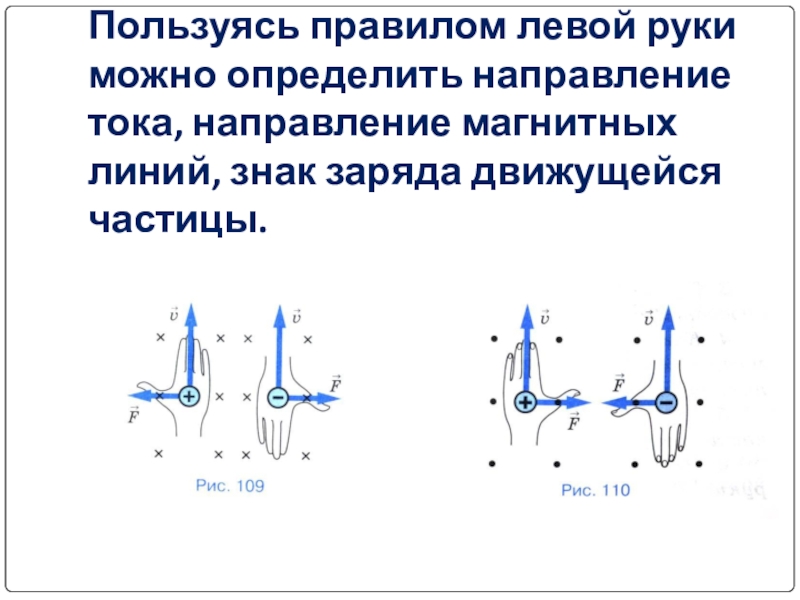

Слайд 7Пользуясь правилом левой руки можно определить направление тока, направление магнитных линий,
знак заряда движущейся частицы.

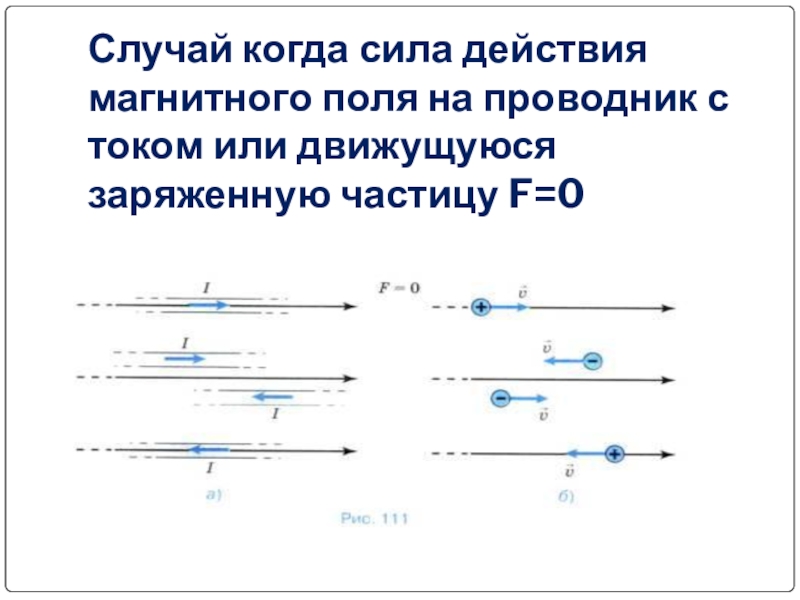

Слайд 8Случай когда сила действия магнитного поля на проводник с током или
движущуюся заряженную частицу F=0

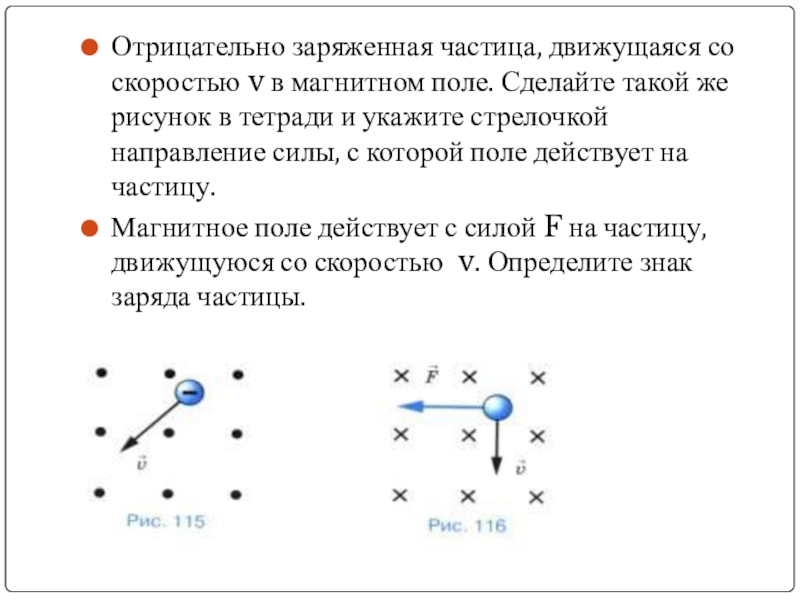

Слайд 11Отрицательно заряженная частица, движущаяся со скоростью v в магнитном поле. Сделайте
такой же рисунок в тетради и укажите стрелочкой направление силы, с которой поле действует на частицу.
Магнитное поле действует с силой F на частицу, движущуюся со скоростью v. Определите знак заряда частицы.
Магнитное поле действует с силой F на частицу, движущуюся со скоростью v. Определите знак заряда частицы.
