Презентация, доклад на тему Нагревание проводников электрическим током. Закон Джоуля-Ленца

Содержание

Цель урока1. объяснить явление нагревания проводников электрическим током; 2. установить зависимость выделяющейся при этом тепловой энергии от параметров электрической цепи; 3. сформулировать закон Джоуля – Ленца; 4. формировать умение применять этот закон для решения качественных и

Слайд 1Тема урока
Нагревание проводников электрическим током. Закон Джоуля-Ленца

Тема урокаНагревание проводников электрическим током. Закон Джоуля-Ленца

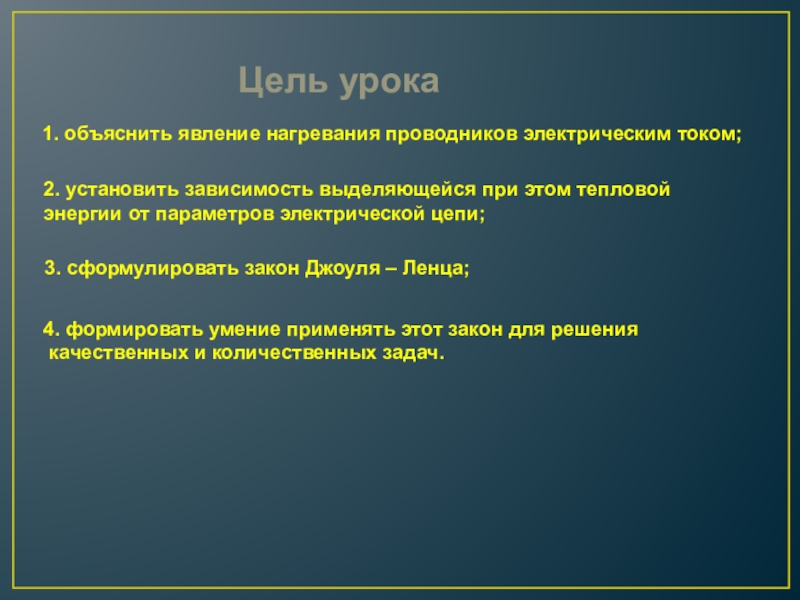

Слайд 2Цель урока
1. объяснить явление нагревания проводников электрическим током;
2. установить зависимость

выделяющейся при этом тепловой
энергии от параметров электрической цепи;

3. сформулировать закон Джоуля – Ленца;

4. формировать умение применять этот закон для решения
качественных и количественных задач.

Цель урока1. объяснить явление нагревания проводников электрическим током; 2. установить зависимость выделяющейся при этом тепловой энергии от

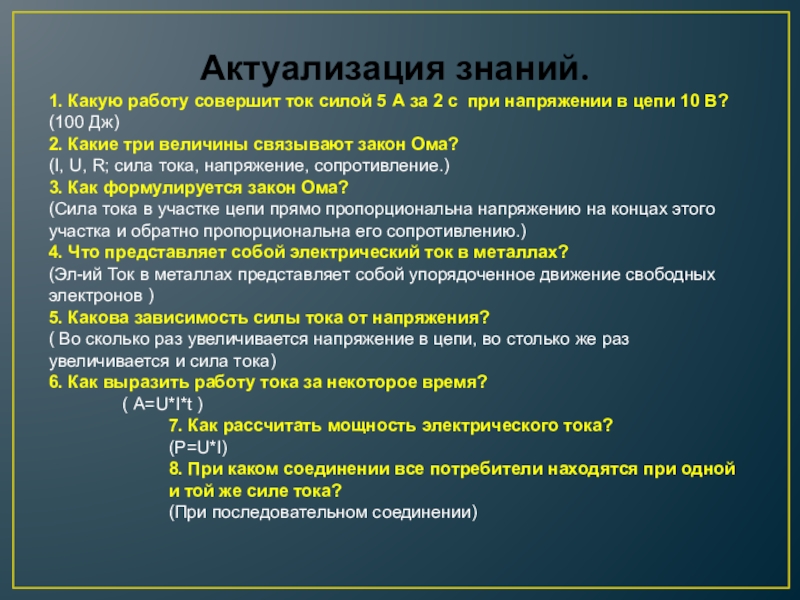

Слайд 3Актуализация знаний.
1. Какую работу совершит ток силой 5 А за 2

с при напряжении в цепи 10 В?
(100 Дж)
2. Какие три величины связывают закон Ома?
(I, U, R; сила тока, напряжение, сопротивление.)
3. Как формулируется закон Ома?
(Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.)
4. Что представляет собой электрический ток в металлах?
(Эл-ий Ток в металлах представляет собой упорядоченное движение свободных электронов )
5. Какова зависимость силы тока от напряжения?
( Во сколько раз увеличивается напряжение в цепи, во столько же раз увеличивается и сила тока)
6. Как выразить работу тока за некоторое время?
( А=U*I*t )
7. Как рассчитать мощность электрического тока?
(P=U*I)
8. При каком соединении все потребители находятся при одной и той же силе тока?
(При последовательном соединении)
Актуализация знаний.1. Какую работу совершит ток силой 5 А за 2 с при напряжении в цепи 10

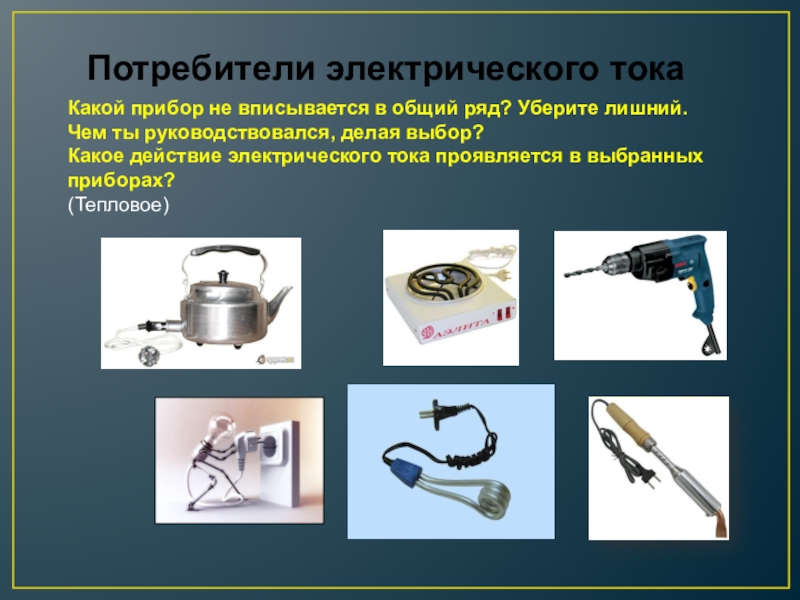

Слайд 4Потребители электрического тока
Какой прибор не вписывается в общий ряд? Уберите лишний.


Чем ты руководствовался, делая выбор?
Какое действие электрического тока проявляется в выбранных приборах?
(Тепловое)
Потребители электрического токаКакой прибор не вписывается в общий ряд? Уберите лишний. Чем ты руководствовался, делая выбор?Какое действие

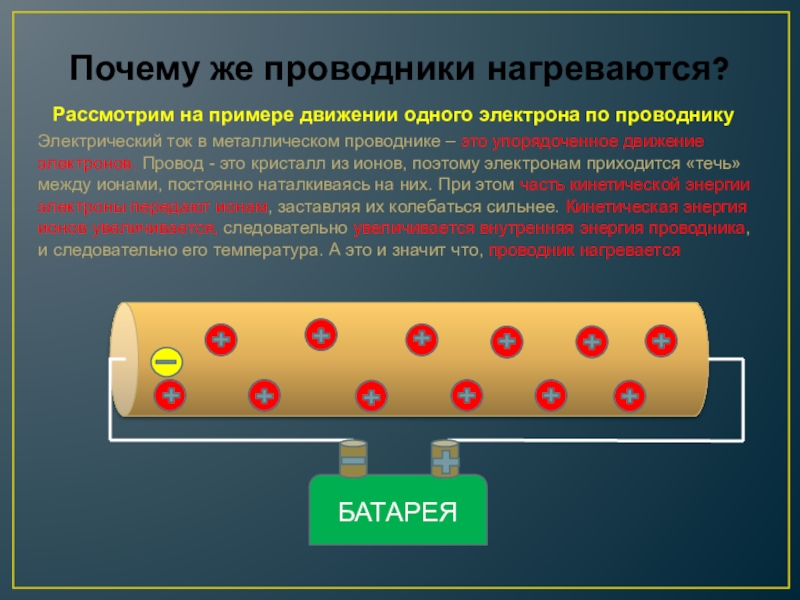

Слайд 5БАТАРЕЯ
Почему же проводники нагреваются?
Рассмотрим на примере движении одного электрона по проводнику
Электрический

ток в металлическом проводнике – это упорядоченное движение
электронов. Провод - это кристалл из ионов, поэтому электронам приходится «течь»
между ионами, постоянно наталкиваясь на них. При этом часть кинетической энергии электроны передают ионам, заставляя их колебаться сильнее. Кинетическая энергия
ионов увеличивается, следовательно увеличивается внутренняя энергия проводника,
и следовательно его температура. А это и значит что, проводник нагревается
БАТАРЕЯПочему же проводники нагреваются?Рассмотрим на примере движении одного электрона по проводникуЭлектрический ток в металлическом проводнике – это

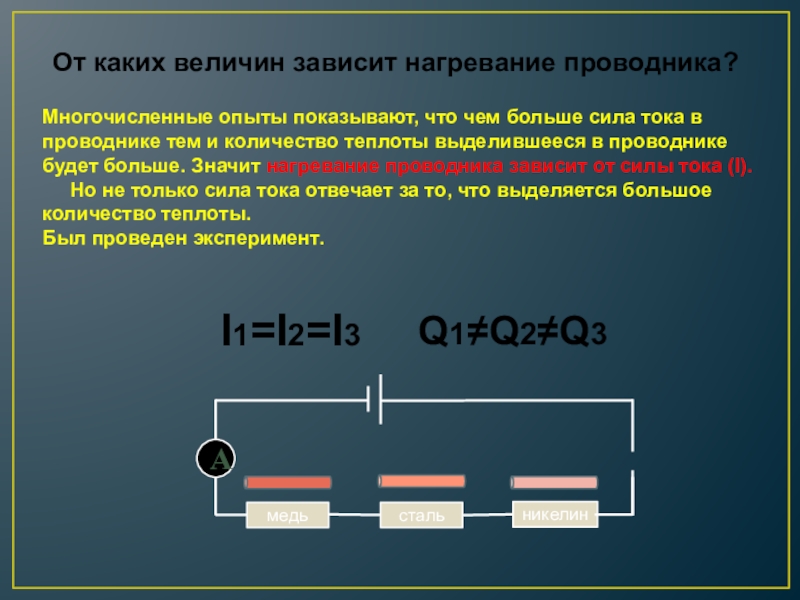

Слайд 6От каких величин зависит нагревание проводника?
Многочисленные опыты показывают, что чем больше

сила тока в проводнике тем и количество теплоты выделившееся в проводнике будет больше. Значит нагревание проводника зависит от силы тока (I).
Но не только сила тока отвечает за то, что выделяется большое количество теплоты.
Был проведен эксперимент.

медь

никелин

сталь

А

I1=I2=I3

Q1≠Q2≠Q3

От каких величин зависит нагревание проводника?Многочисленные опыты показывают, что чем больше сила тока в проводнике тем и

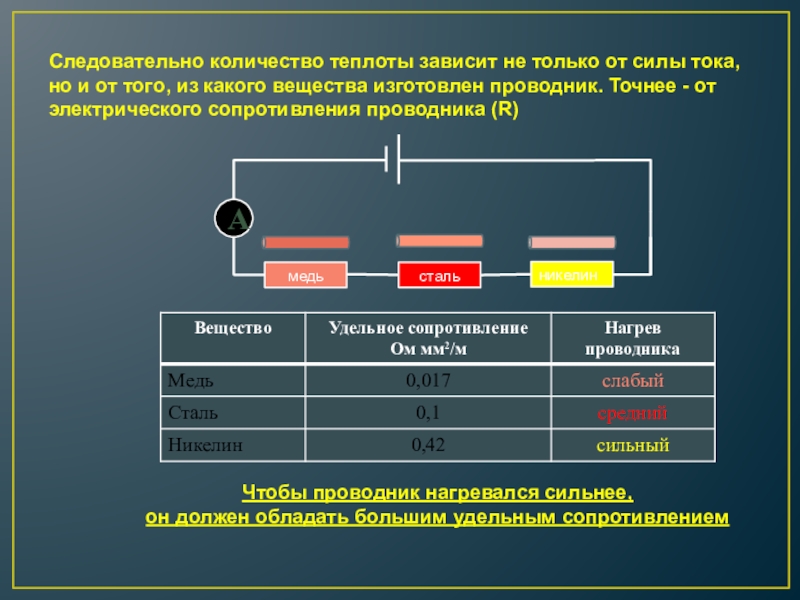

Слайд 7медь
никелин
сталь
А
Следовательно количество теплоты зависит не только от силы тока, но и

от того, из какого вещества изготовлен проводник. Точнее - от электрического сопротивления проводника (R)

Чтобы проводник нагревался сильнее,
он должен обладать большим удельным сопротивлением

медьникелинстальАСледовательно количество теплоты зависит не только от силы тока, но и от того, из какого вещества изготовлен

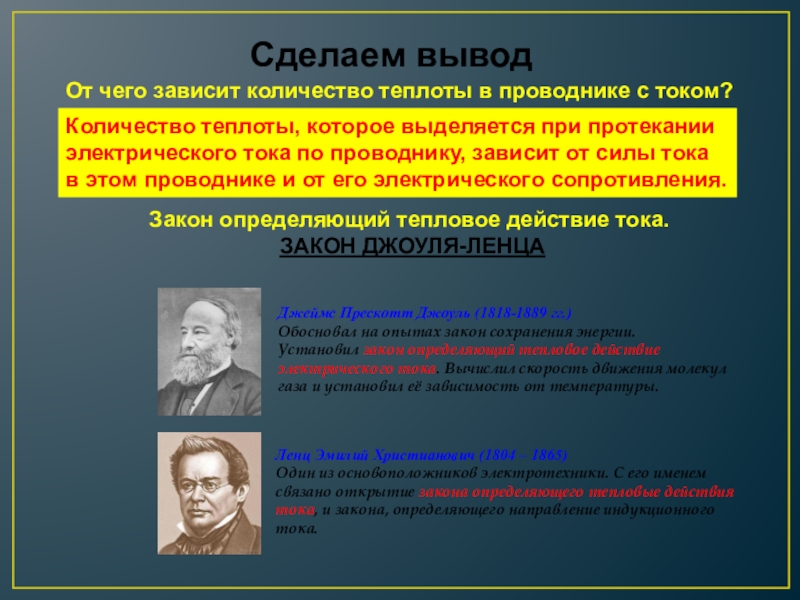

Слайд 8Сделаем вывод
От чего зависит количество теплоты в проводнике с током?
Количество теплоты,

которое выделяется при протекании
электрического тока по проводнику, зависит от силы тока
в этом проводнике и от его электрического сопротивления.

Джеймс Прескотт Джоуль (1818-1889 гг.)
Обосновал на опытах закон сохранения энергии.
Установил закон определяющий тепловое действие
электрического тока. Вычислил скорость движения молекул
газа и установил её зависимость от температуры.

Ленц Эмилий Христианович (1804 – 1865)
Один из основоположников электротехники. С его именем связано открытие закона определяющего тепловые действия тока, и закона, определяющего направление индукционного тока.

Закон определяющий тепловое действие тока.
ЗАКОН ДЖОУЛЯ-ЛЕНЦА

Сделаем выводОт чего зависит количество теплоты в проводнике с током?Количество теплоты, которое выделяется при протекании электрического тока

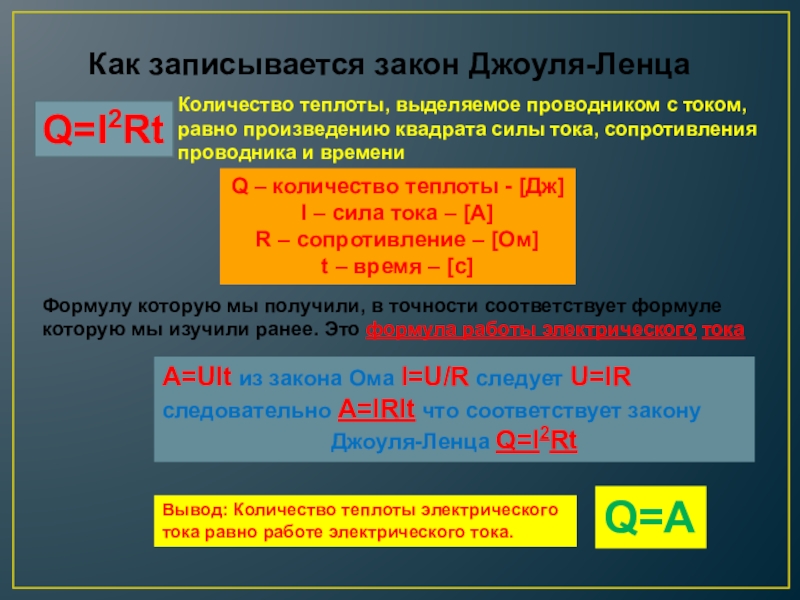

Слайд 9Как записывается закон Джоуля-Ленца
Q – количество теплоты - [Дж]
I

– сила тока – [A]
R – сопротивление – [Ом]
t – время – [c]

Q=I2Rt

Формулу которую мы получили, в точности соответствует формуле которую мы изучили ранее. Это формула работы электрического тока

A=UIt из закона Ома I=U/R следует U=IR
следовательно A=IRIt что соответствует закону
Джоуля-Ленца Q=I2Rt

Вывод: Количество теплоты электрического
тока равно работе электрического тока.

Q=A

Количество теплоты, выделяемое проводником с током,
равно произведению квадрата силы тока, сопротивления
проводника и времени

Как записывается закон Джоуля-ЛенцаQ – количество теплоты - [Дж]  I – сила тока – [A]R –

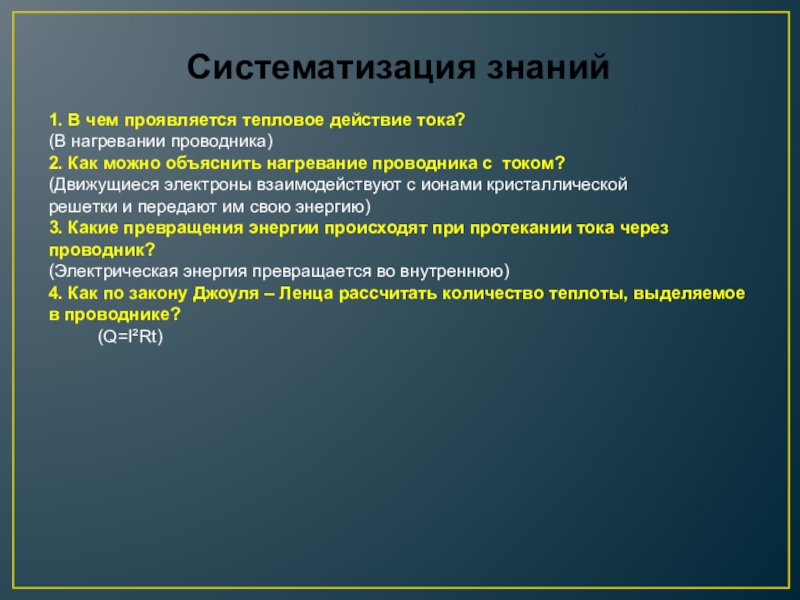

Слайд 10Систематизация знаний
1. В чем проявляется тепловое действие тока?
(В нагревании проводника)
2. Как

можно объяснить нагревание проводника с током?
(Движущиеся электроны взаимодействуют с ионами кристаллической
решетки и передают им свою энергию)
3. Какие превращения энергии происходят при протекании тока через проводник?
(Электрическая энергия превращается во внутреннюю)
4. Как по закону Джоуля – Ленца рассчитать количество теплоты, выделяемое в проводнике?
(Q=I²Rt)

Систематизация знаний1. В чем проявляется тепловое действие тока?(В нагревании проводника)2. Как можно объяснить нагревание проводника с током?(Движущиеся

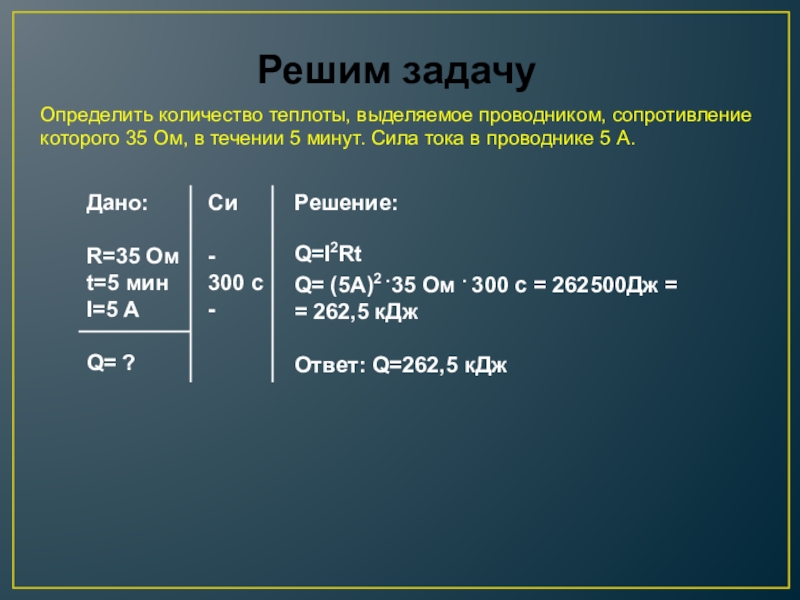

Слайд 11Решим задачу
Определить количество теплоты, выделяемое проводником, сопротивление которого 35 Ом, в

течении 5 минут. Сила тока в проводнике 5 А.

Дано:

R=35 Ом
t=5 мин
I=5 А

Q= ?

Си

-
300 с
-


Решение:

Q=I2Rt
Q= (5A)2 .35 Ом . 300 с = 262500Дж =
= 262,5 кДж

Ответ: Q=262,5 кДж


Решим задачуОпределить количество теплоты, выделяемое проводником, сопротивление которого 35 Ом, в течении 5 минут. Сила тока в

Слайд 12Типовые задачи по содержательным линиям экзаменационных работ ОГЭ 2016 года
«При изучении

наук
задачи полезнее правил.»
Исаак Ньютон

Типовые задачи по содержательным линиям экзаменационных работ ОГЭ 2016 года«При изучении наук задачи полезнее правил.»

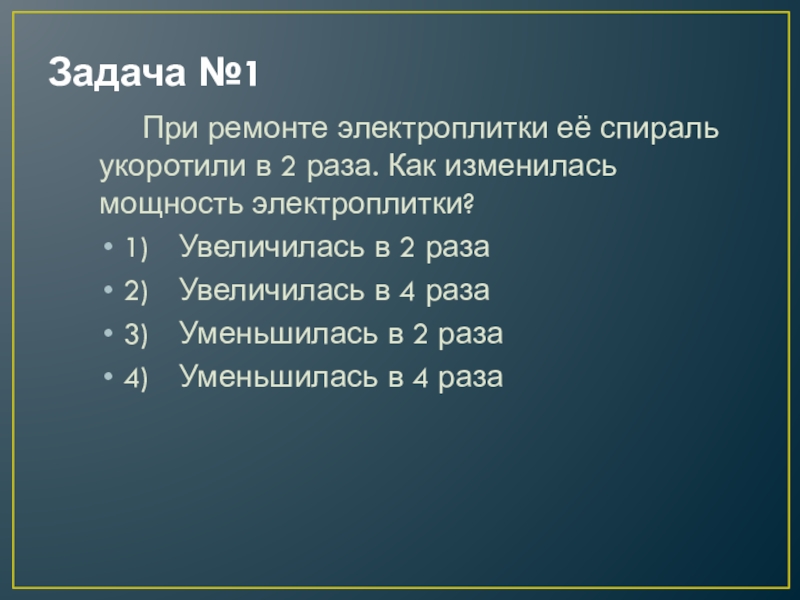

Слайд 13Задача №1
При ремонте электроплитки её спираль укоротили в

2 раза. Как изменилась мощность электроплитки?
1) Увеличилась в 2 раза
2) Увеличилась в 4 раза
3) Уменьшилась в 2 раза
4) Уменьшилась в 4 раза



Задача №1   При ремонте электроплитки её спираль укоротили в 2 раза. Как изменилась мощность электроплитки?1)	Увеличилась

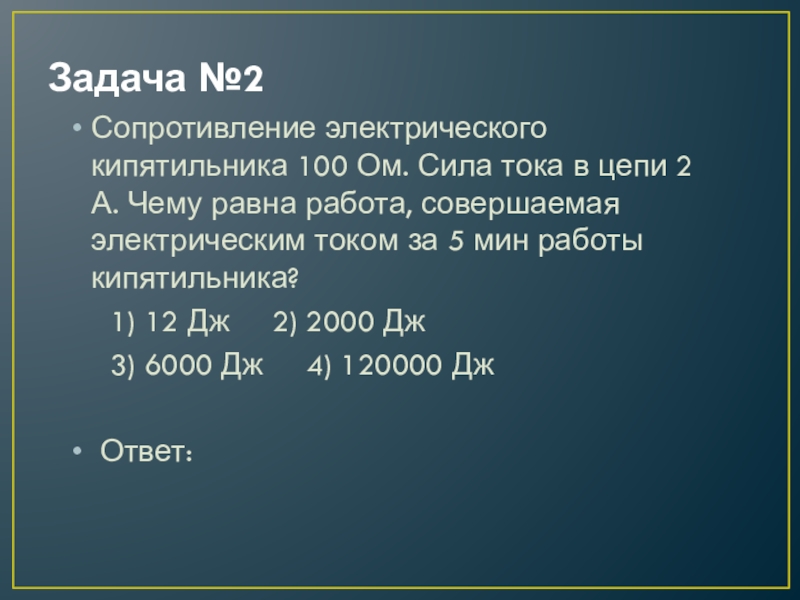

Слайд 14Задача №2
Сопротивление электрического кипятильника 100 Ом. Сила тока в цепи 2

А. Чему равна работа, совершаемая электрическим током за 5 мин работы кипятильника?
1) 12 Дж 2) 2000 Дж
3) 6000 Дж 4) 120000 Дж

Ответ:
Задача №2Сопротивление электрического кипятильника 100 Ом. Сила тока в цепи 2 А. Чему равна работа, совершаемая электрическим

Слайд 15Задача №3

Задача №3

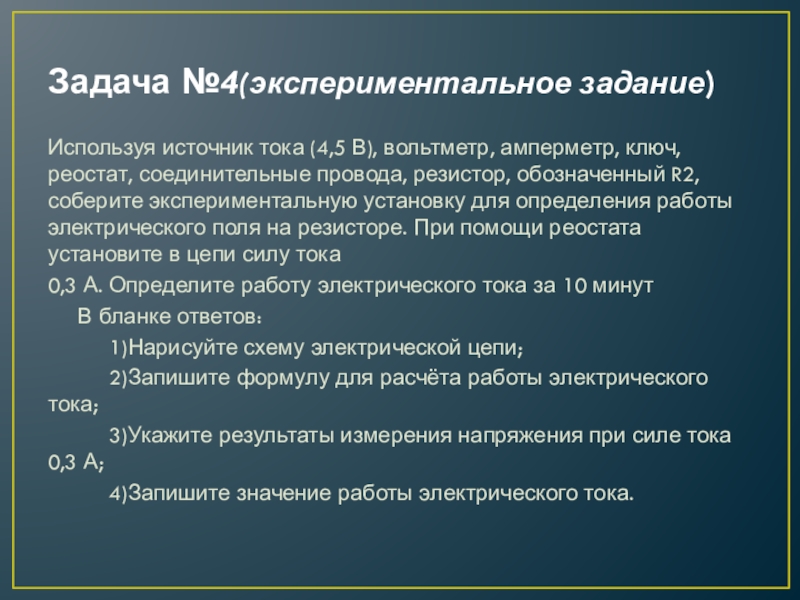

Слайд 16Задача №4(экспериментальное задание)
Используя источник тока (4,5 В), вольтметр, амперметр, ключ, реостат,

соединительные провода, резистор, обозначенный R2, соберите экспериментальную установку для определения работы электрического поля на резисторе. При помощи реостата установите в цепи силу тока
0,3 А. Определите работу электрического тока за 10 минут
В бланке ответов:
1) Нарисуйте схему электрической цепи;
2) Запишите формулу для расчёта работы электрического тока;
3) Укажите результаты измерения напряжения при силе тока 0,3 А;
4) Запишите значение работы электрического тока.

Задача №4(экспериментальное задание)Используя источник тока (4,5 В), вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный R2, соберите

Слайд 17Задача №5
Электрическая плитка, подключённая к источнику постоянного тока,

за 120 с потребляет 108 кДж энергии. Чему равна сила тока в спирали плитки, если её сопротивление 25 Ом?

Задача №5   Электрическая плитка, подключённая к источнику постоянного тока, за 120 с потребляет 108 кДж

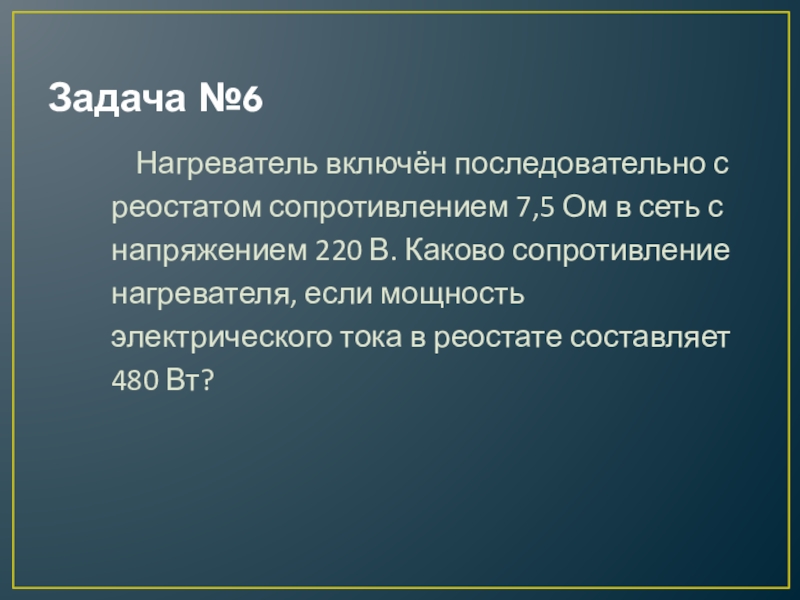

Слайд 18Задача №6
Нагреватель включён последовательно с реостатом сопротивлением 7,5 Ом

в сеть с напряжением 220 В. Каково сопротивление нагревателя, если мощность электрического тока в реостате составляет 480 Вт?


Задача №6  Нагреватель включён последовательно с реостатом сопротивлением 7,5 Ом в сеть с напряжением 220 В.

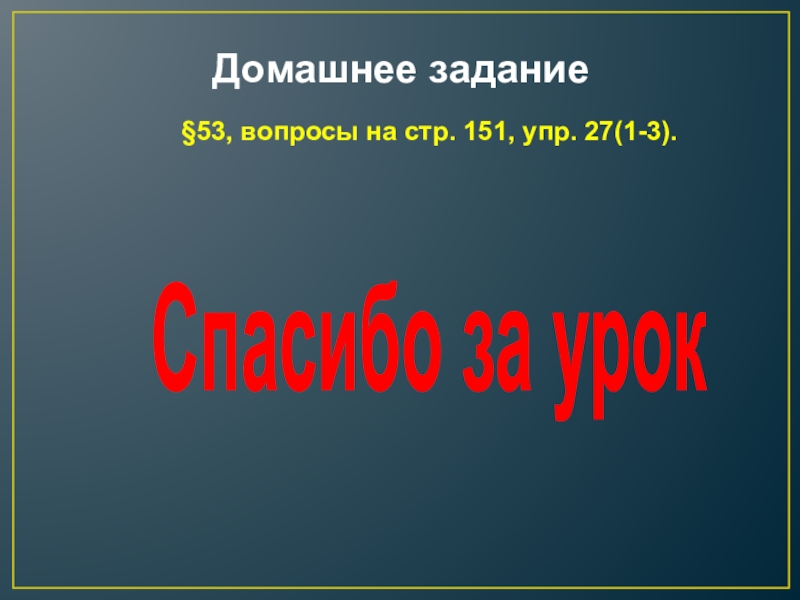

Слайд 19Домашнее задание
§53, вопросы на стр. 151, упр. 27(1-3).

Спасибо за урок

Домашнее задание§53, вопросы на стр. 151, упр. 27(1-3).Спасибо за урок
