Презентация, доклад на тему Муфты

Содержание

Муфта сцепленияПредназначена для увеличения крутящего момента при трогании трактора с места и плавного соединения двигателя с трансмиссией при переключении передач.

Слайд 1Муфта сцепления

Муфта сцепления

Слайд 2Муфта сцепления
Предназначена для увеличения крутящего момента при трогании трактора с места

и плавного соединения двигателя с трансмиссией при переключении передач.
Муфта сцепленияПредназначена для увеличения крутящего момента при трогании трактора с места и плавного соединения двигателя с трансмиссией

Слайд 3Устройство муфты сцепления
Ведомый диск
Ведущий диск
Опорный диск
Выжимной подшипник
Лапка м.с.
Регулировочный болт
Прижимная пружина
Вал

м.с.
Устройство муфты сцепленияВедомый дискВедущий диск Опорный дискВыжимной подшипникЛапка м.с.Регулировочный болтПрижимная пружинаВал м.с.

Слайд 4Регулировка муфты сцепления
Свободный ход пидали сцепления -50мм
Зазор между выжимной лапкой и

выжимным подшипником -3мм

Ход выжимного подшипника-16мм

Регулировка муфты сцепленияСвободный ход пидали сцепления -50ммЗазор между выжимной лапкой и выжимным подшипником -3ммХод выжимного подшипника-16мм

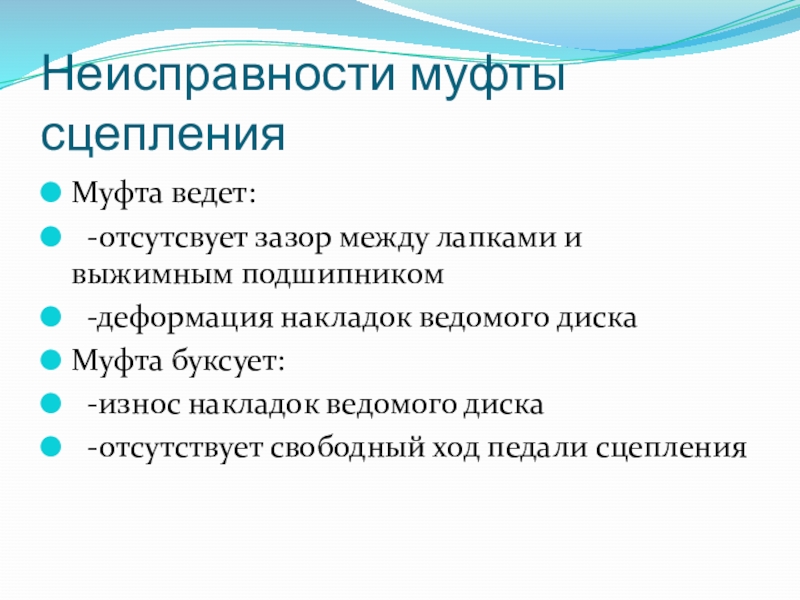

Слайд 5Неисправности муфты сцепления
Муфта ведет:
-отсутсвует зазор между лапками и выжимным подшипником

-деформация накладок ведомого диска
Муфта буксует:
-износ накладок ведомого диска
-отсутствует свободный ход педали сцепления
Неисправности муфты сцепленияМуфта ведет: -отсутсвует зазор между лапками и выжимным подшипником -деформация накладок ведомого дискаМуфта буксует: -износ

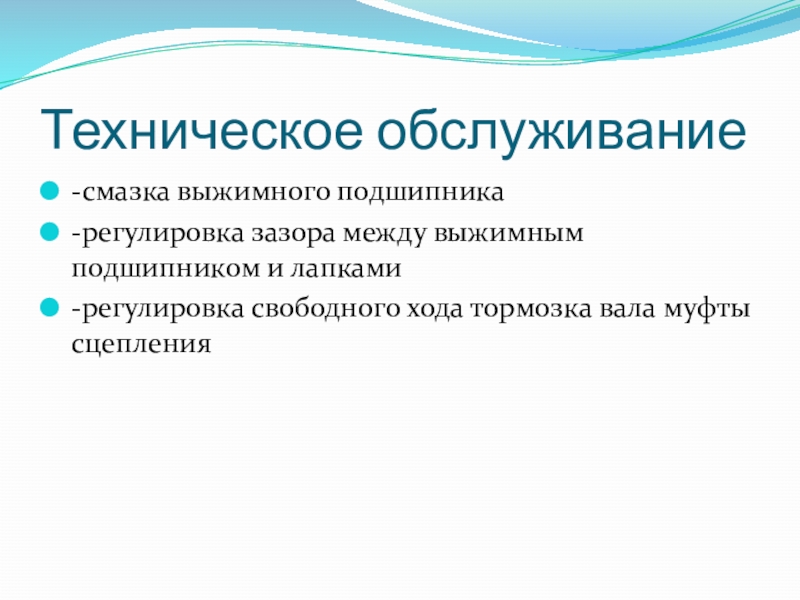

Слайд 6Техническое обслуживание
-смазка выжимного подшипника
-регулировка зазора между выжимным подшипником и лапками
-регулировка свободного

хода тормозка вала муфты сцепления

Техническое обслуживание-смазка выжимного подшипника-регулировка зазора между выжимным подшипником и лапками-регулировка свободного хода тормозка вала муфты сцепления
