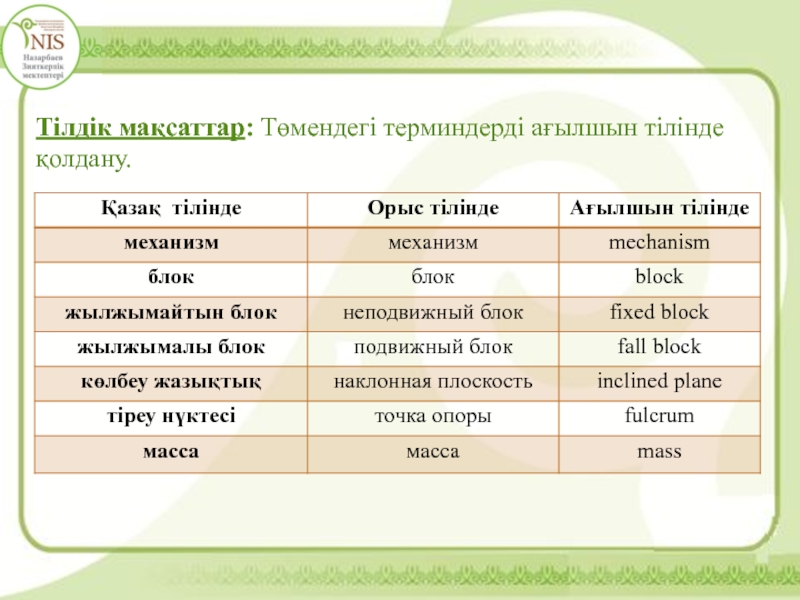

- 3. Тілдік мақсаттар: Төмендегі терминдерді ағылшын тілінде қолдану.
- 4. Күтілетін нәтиже:Алған білімдерін физикалық ұғымдардың және шамалардың
- 5. Физикалық диктантФизкалық шамалардың белгіленулерін және халықаралық бірліктер
- 6. Физикалық диктантФизкалық шамалардың белгіленулерін және халықаралық бірліктер
- 7. Адамның жәрдемшісіБіздің дәуірімізге дейінгі заманда адамдар
- 8. Күшті түрлендіріп, қозғалыс бағытын өзгерту үшін қолданылатын құралдар жай механизмдер деп аталады.
- 9. Біз өмірлік тәжірибеден білеміз, адам ауыр жүктерді
- 10. Иіндік – қозғалмайтын тіреудің маңайында айнала алатын
- 11. Аңызға қарағанда Архимед өзінің ашқан жаңалығынан
- 12. Аңызға қарағанда Архимед өзінің ашқан жаңалығынан
- 13. Слайд 13
- 14. Слайд 14

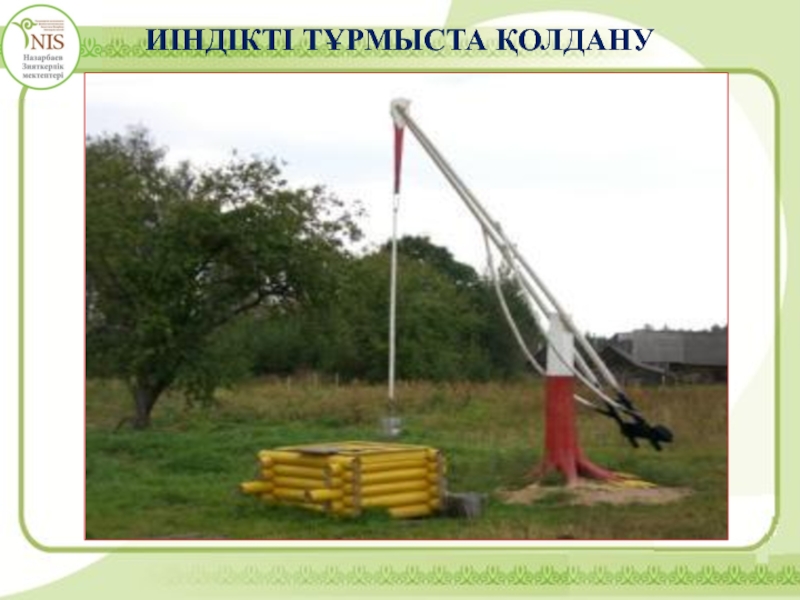

- 15. ИІНДІКТІ ТҰРМЫСТА ҚОЛДАНУ
- 16. ИІНДІКТІ ТҰРМЫСТА ҚОЛДАНУ
- 17. Көлбеу жазықтық
- 18. Көлбеу жазықтық
- 19. Көлбеу жазықтықҚарапайым механикалық қондырғы, ауыр денелерді көлбеу бұрышпен жоғары көтергенде күштен ұтыс алу үшін қолданылады.
- 20. Слайд 20
- 21. Сына- көлбеу жазықтықтың бір түрі, бұл призмаға ұқсайтын қарапайым механизм.

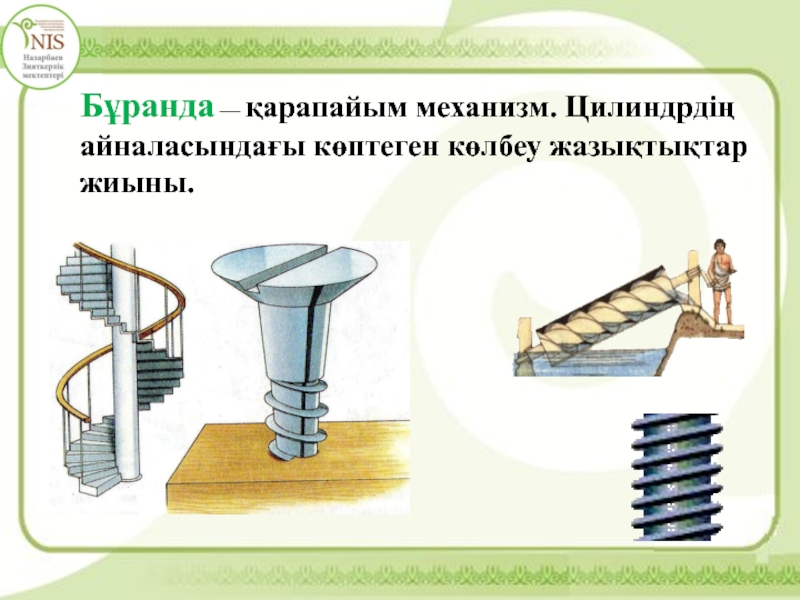

- 22. Бұранда — қарапайым механизм. Цилиндрдің айналасындағы көптеген көлбеу жазықтықтар жиыны.
- 23. Слайд 23
- 24. БЛОКБлок дегеніміз- өз өсінің төңірегінде айнала алатын,шетінде
- 25. Жылжымайтын блок деп – жүк көтергенде айналу осі не жоғары, не төмен қозғалмайтын блокты айтамыз.
- 26. Жылжымайтын блок деп – жүк көтергенде айналу
- 27. Жылжымалы блок деп – жүкпен бірге блоктың
- 28. Жылжымалы блок деп – жүкпен бірге блоктың
- 29. Механиканың «Алтын ережесі»Жай механизмдердің көмегімен күштен қанша
- 30. Механизмнің пайдалы әрекет коэффициенті (ПӘК)Механизмнің немесе машинаның
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Көлбеу жазықтықтың ПӘК-і Көлбеу жазықтықтың ПӘК-і массаға
- 38. Слайд 38
- 39. Слайд 39
- 40. Өз біліміңді тексер
- 41. Өз біліміңді тексерсына
- 42. Өз біліміңді тексерсынаиіндік
- 43. Өз біліміңді тексерсынаиіндікиіндік
- 44. Өз біліміңді тексерсынаиіндікиіндікиіндік
- 45. Өз біліміңді тексер
- 46. Бұранда Өз біліміңді тексер
- 47. Бұранда Сына Өз біліміңді тексер
- 48. Бұранда Иіндік Тісті Сына Өз біліміңді тексер
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51
- 52. Слайд 52
- 53. Слайд 53
- 54. Слайд 54
- 55. Слайд 55
- 56. ЭКСКАВАТОР

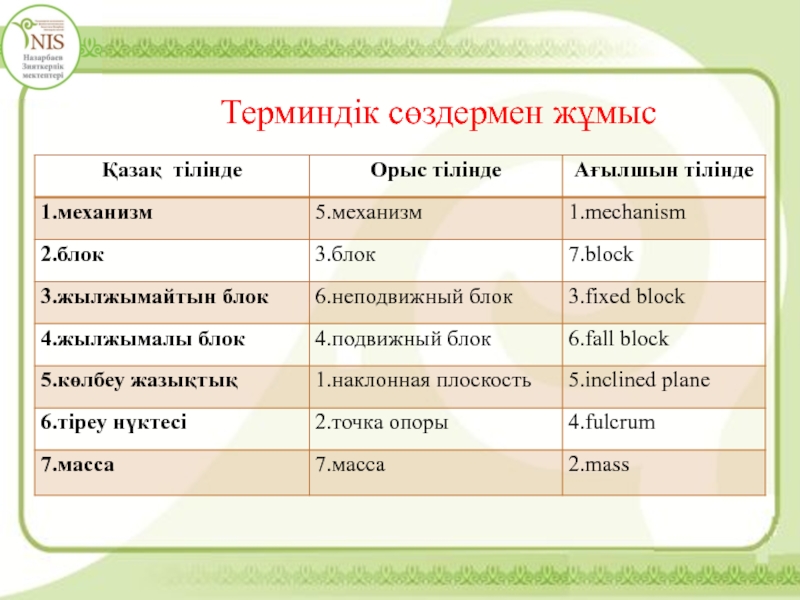

- 57. Терминдік сөздермен жұмыс
- 58. Терминдік сөздермен жұмыс
- 59. Деңгейлік тапсырмалар.
- 60. Деңгейлік тапсырмалар.В - деңгейі.Ұзындығы 0,6 м көлбеу
- 61. Деңгейлік тапсырмалар.С - деңгейі.Массасы 54 кг шеге
- 62. 0 - 4 (4 ті қоспағанда)

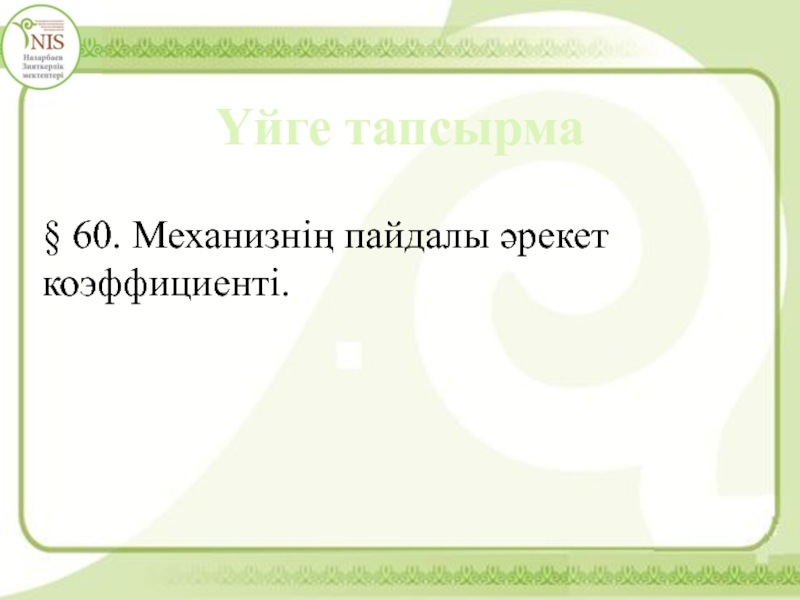

- 63. Үйге тапсырма§ 60. Механизнің пайдалы әрекет коэффициенті.
- 64. Қолданылған әдебиеттер В.И. Кем, Б.А.Кронгарт «Физика және
- 65. Назар салып тыңдағандарыңызға рахмет!!!Сабақтың барлық материалдарын moodle.nis.edu.kz сайтынан таба аласыздар
7.4 В Күш моменті. тепе-теңдік жағдайда тұрған дене үшін күш моменттер ережесін тұжырымдау.7.4 В Күш моменті. қарапайым механизмдердің түрлерін білу. Білімділігі: Энергияның сақталу және айналу заңын бір түрден екінші түрге айналу заңы екендігін есте сақтау және практикада
Слайд 1Шымкент қаласы физика - математика бағытындағы
Назарбаев Зияткерлік мектебі.
Механикалық машиналардың пайдалы
әрекет коэффициенті

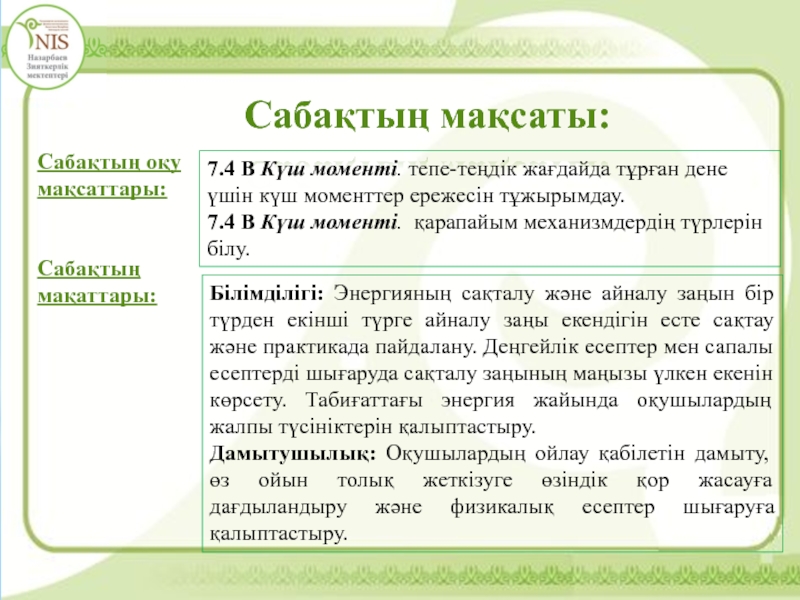

Слайд 27.4 В Күш моменті. тепе-теңдік жағдайда тұрған дене үшін күш моменттер
ережесін тұжырымдау.
7.4 В Күш моменті. қарапайым механизмдердің түрлерін білу.
7.4 В Күш моменті. қарапайым механизмдердің түрлерін білу.
Білімділігі: Энергияның сақталу және айналу заңын бір түрден екінші түрге айналу заңы екендігін есте сақтау және практикада пайдалану. Деңгейлік есептер мен сапалы есептерді шығаруда сақталу заңының маңызы үлкен екенін көрсету. Табиғаттағы энергия жайында оқушылардың жалпы түсініктерін қалыптастыру.
Дамытушылық: Оқушылардың ойлау қабілетін дамыту, өз ойын толық жеткізуге өзіндік қор жасауға дағдыландыру және физикалық есептер шығаруға қалыптастыру.
Сабақтың мақсаты:
Сабақтың оқу мақсаттары:
Сабақтың мақаттары:
Слайд 4Күтілетін нәтиже:
Алған білімдерін физикалық ұғымдардың және шамалардың (қарапайым механизмдер, рычаг, көлбеу
жазықтық, жылжымайтын блок, жылжымалы блок, механизмдердің ПӘК-і) мағынасын түсіндіру үшін қолдана білу;
Қарапайым механизмдердің түрлерін ажырату, тұрмыстан және техникадан мысалдар келтіру.
Аралас, сандық, сапалық және графиктік есептерді формулаларды қолдана отырып шығару;
Қарапайым механизмдердің түрлерін ажырату, тұрмыстан және техникадан мысалдар келтіру.
Аралас, сандық, сапалық және графиктік есептерді формулаларды қолдана отырып шығару;

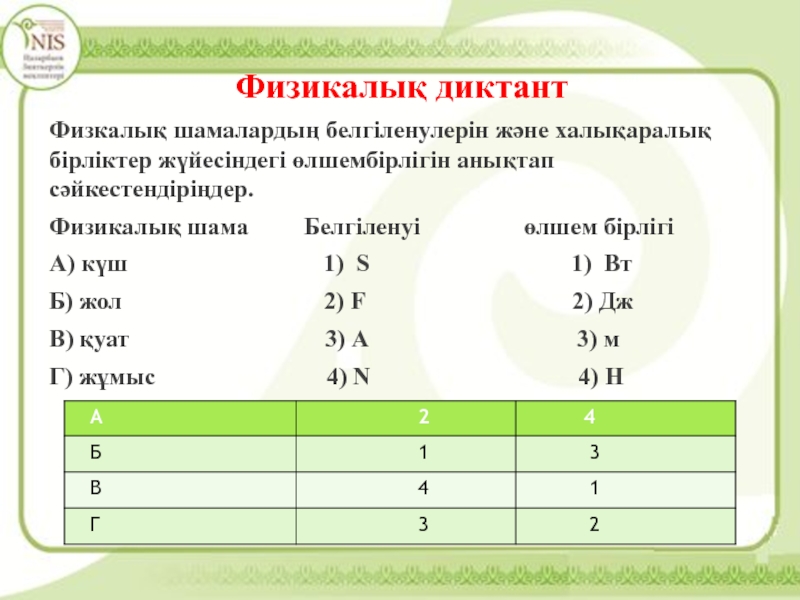

Слайд 5Физикалық диктант
Физкалық шамалардың белгіленулерін және халықаралық бірліктер жүйесіндегі өлшембірлігін анықтап сәйкестендіріңдер.
Физикалық
шама Белгіленуі өлшем бірлігі
А) күш 1) S 1) Вт
Б) жол 2) F 2) Дж
В) қуат 3) А 3) м
Г) жұмыс 4) N 4) H
А) күш 1) S 1) Вт
Б) жол 2) F 2) Дж
В) қуат 3) А 3) м
Г) жұмыс 4) N 4) H
Слайд 6Физикалық диктант
Физкалық шамалардың белгіленулерін және халықаралық бірліктер жүйесіндегі өлшембірлігін анықтап сәйкестендіріңдер.
Физикалық
шама Белгіленуі өлшем бірлігі
А) күш 1) S 1) Вт
Б) жол 2) F 2) Дж
В) қуат 3) А 3) м
Г) жұмыс 4) N 4) H
А) күш 1) S 1) Вт
Б) жол 2) F 2) Дж
В) қуат 3) А 3) м
Г) жұмыс 4) N 4) H

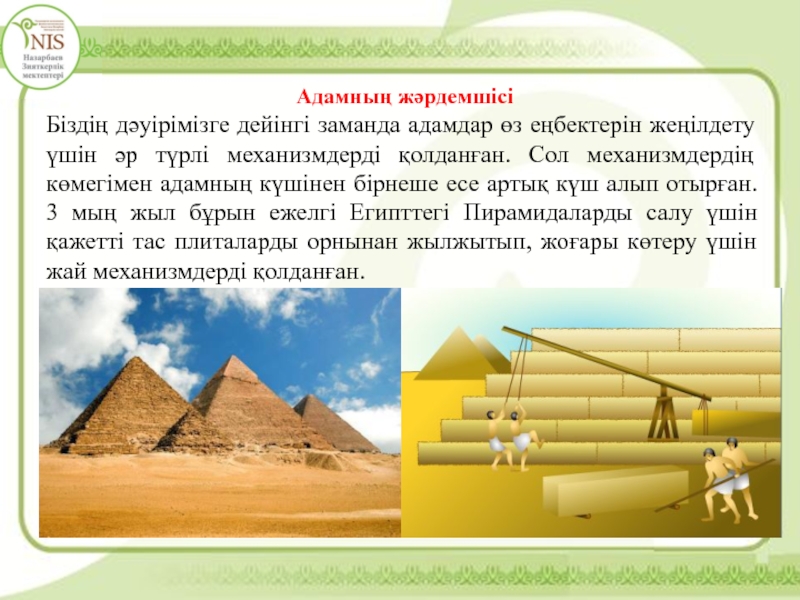

Слайд 7 Адамның жәрдемшісі
Біздің дәуірімізге дейінгі заманда адамдар өз еңбектерін жеңілдету үшін
әр түрлі механизмдерді қолданған. Сол механизмдердің көмегімен адамның күшінен бірнеше есе артық күш алып отырған. 3 мың жыл бұрын ежелгі Египттегі Пирамидаларды салу үшін қажетті тас плиталарды орнынан жылжытып, жоғары көтеру үшін жай механизмдерді қолданған.

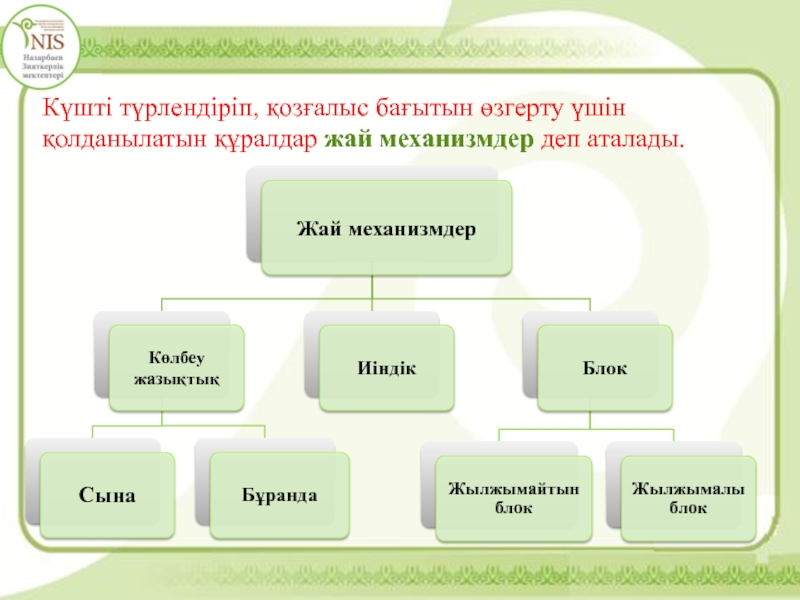

Слайд 8Күшті түрлендіріп, қозғалыс бағытын өзгерту үшін қолданылатын құралдар жай механизмдер деп
аталады.

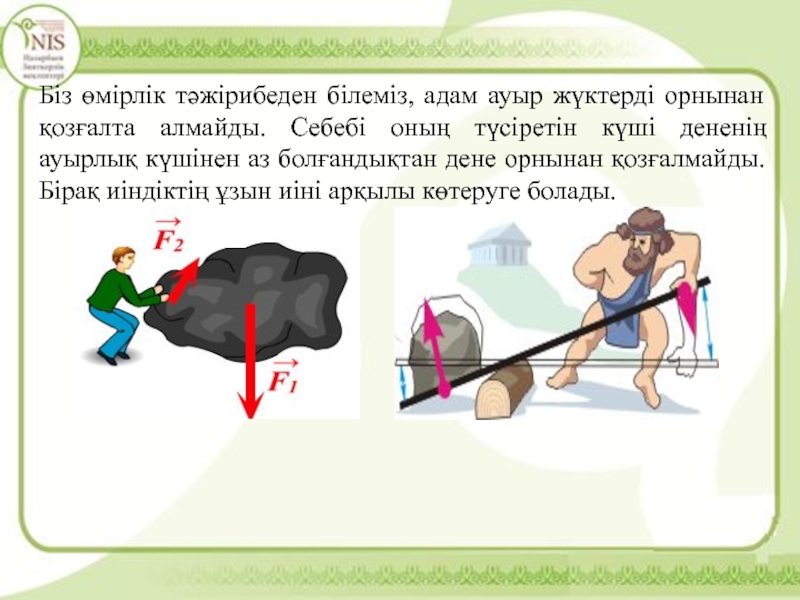

Слайд 9Біз өмірлік тәжірибеден білеміз, адам ауыр жүктерді орнынан қозғалта алмайды. Себебі
оның түсіретін күші дененің ауырлық күшінен аз болғандықтан дене орнынан қозғалмайды. Бірақ иіндіктің ұзын иіні арқылы көтеруге болады.

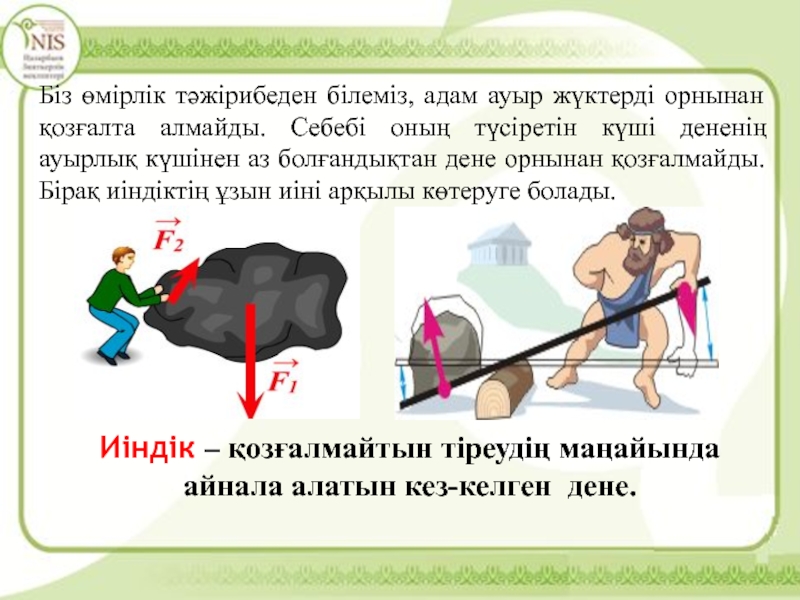

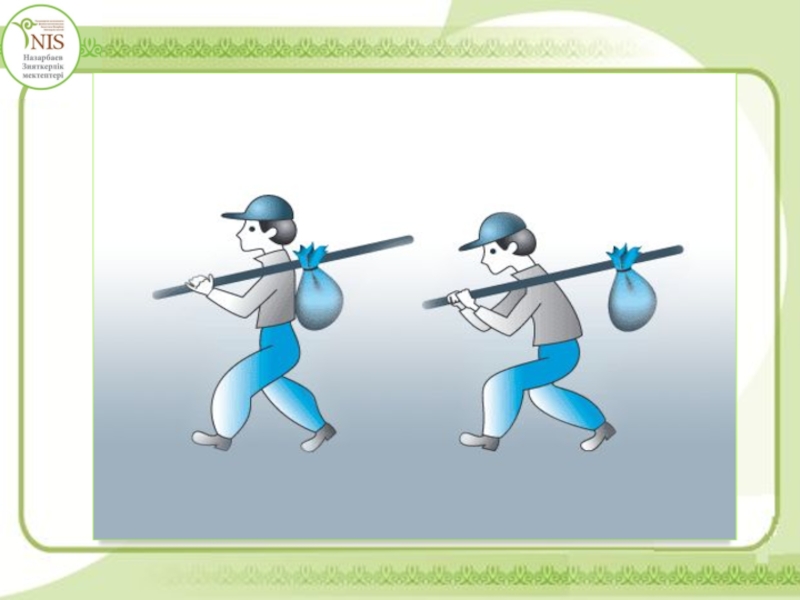

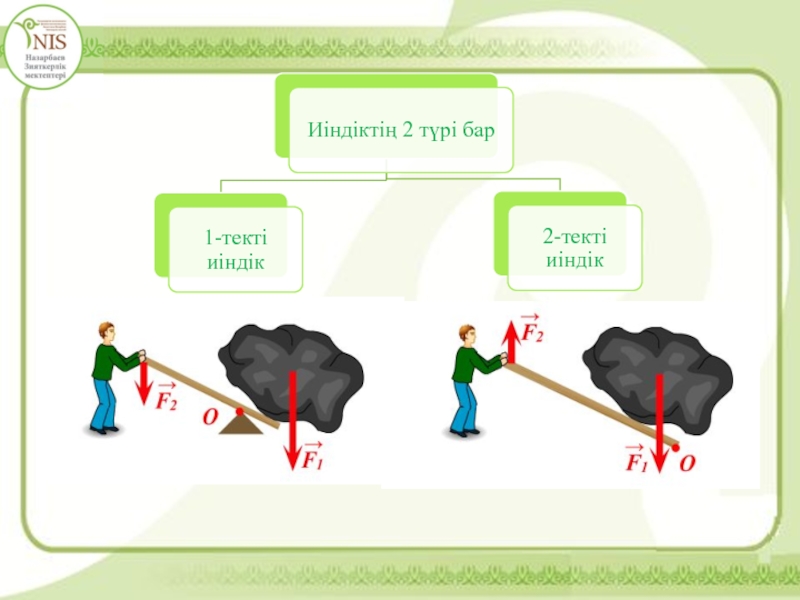

Слайд 10Иіндік – қозғалмайтын тіреудің маңайында айнала алатын кез-келген дене.
Біз өмірлік
тәжірибеден білеміз, адам ауыр жүктерді орнынан қозғалта алмайды. Себебі оның түсіретін күші дененің ауырлық күшінен аз болғандықтан дене орнынан қозғалмайды. Бірақ иіндіктің ұзын иіні арқылы көтеруге болады.

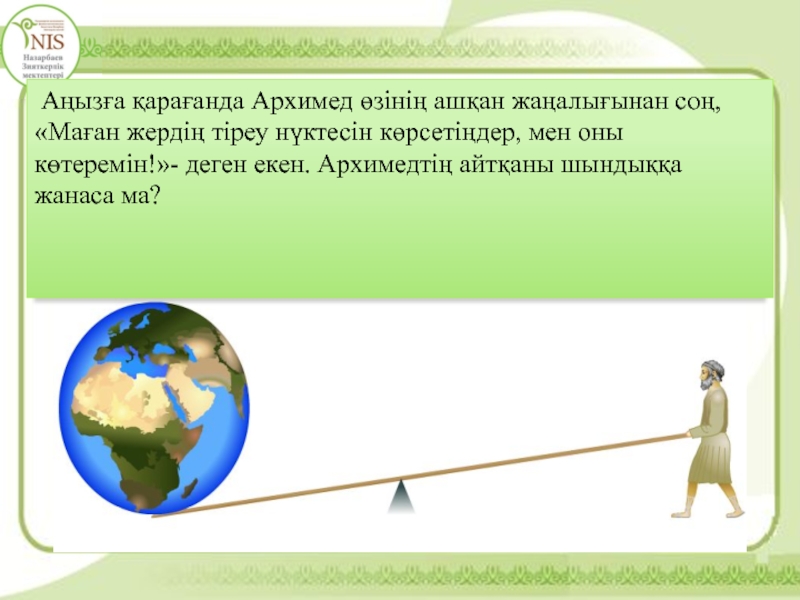

Слайд 11 Аңызға қарағанда Архимед өзінің ашқан жаңалығынан соң, «Маған жердің тіреу
нүктесін көрсетіңдер, мен оны көтеремін!»- деген екен. Архимедтің айтқаны шындыққа жанаса ма?

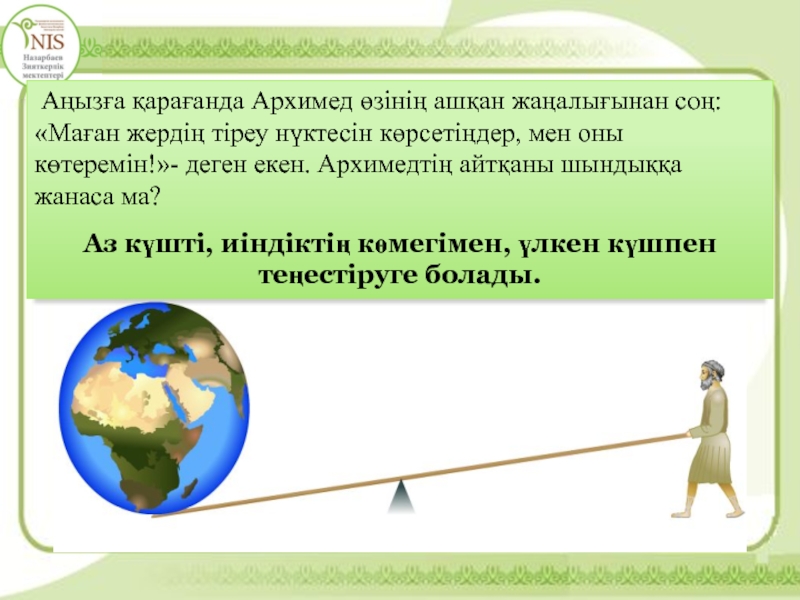

Слайд 12 Аңызға қарағанда Архимед өзінің ашқан жаңалығынан соң: «Маған жердің тіреу
нүктесін көрсетіңдер, мен оны көтеремін!»- деген екен. Архимедтің айтқаны шындыққа жанаса ма?
Аз күшті, иіндіктің көмегімен, үлкен күшпен теңестіруге болады.
Аз күшті, иіндіктің көмегімен, үлкен күшпен теңестіруге болады.

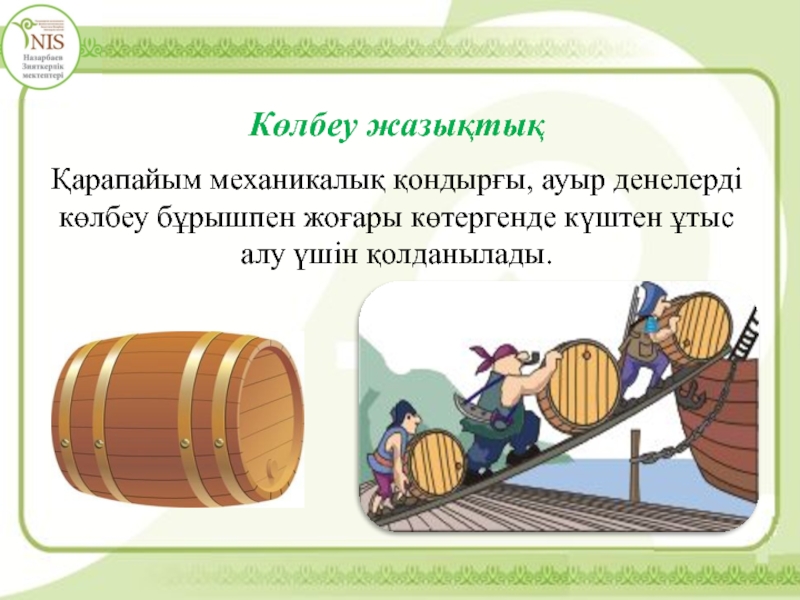

Слайд 19Көлбеу жазықтық
Қарапайым механикалық қондырғы, ауыр денелерді көлбеу бұрышпен жоғары көтергенде күштен
ұтыс алу үшін қолданылады.

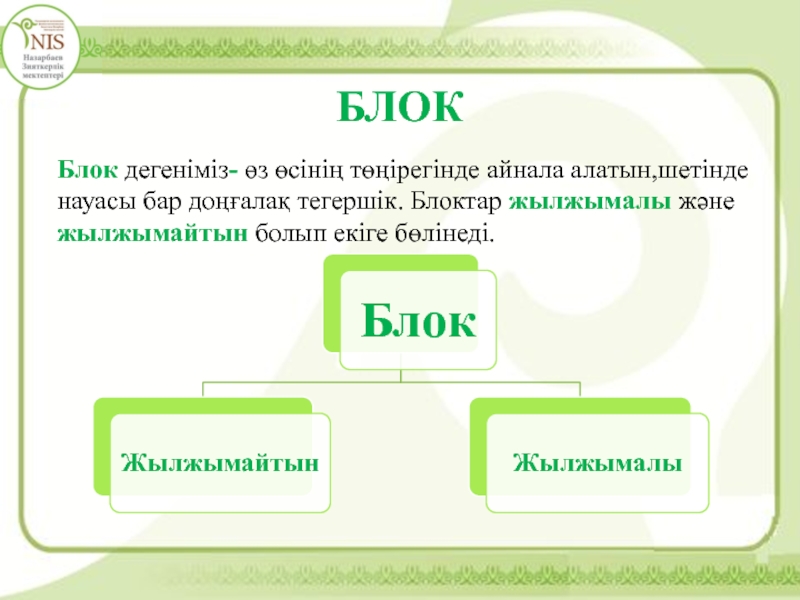

Слайд 24БЛОК
Блок дегеніміз- өз өсінің төңірегінде айнала алатын,шетінде науасы бар доңғалақ тегершік.
Блоктар жылжымалы және жылжымайтын болып екіге бөлінеді.
Слайд 25Жылжымайтын блок деп – жүк көтергенде айналу осі не жоғары, не
төмен қозғалмайтын блокты айтамыз.

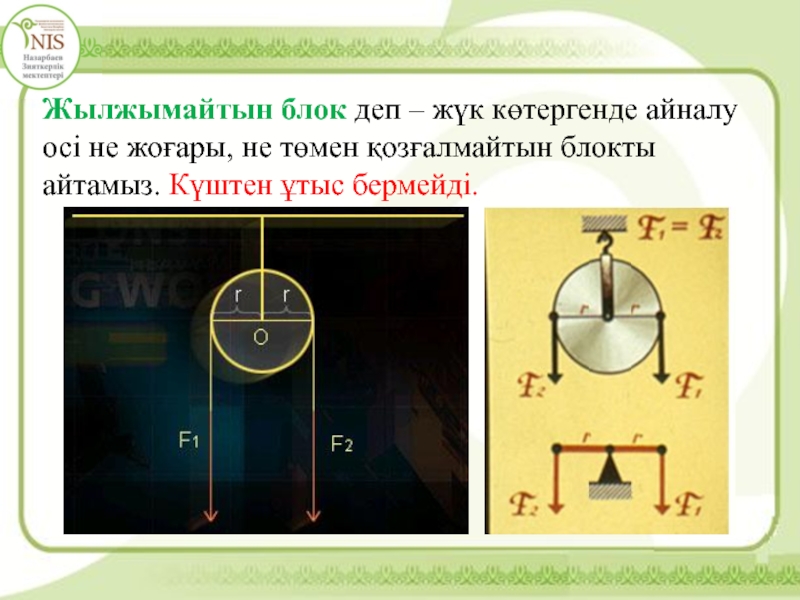

Слайд 26Жылжымайтын блок деп – жүк көтергенде айналу осі не жоғары, не
төмен қозғалмайтын блокты айтамыз. Күштен ұтыс бермейді.

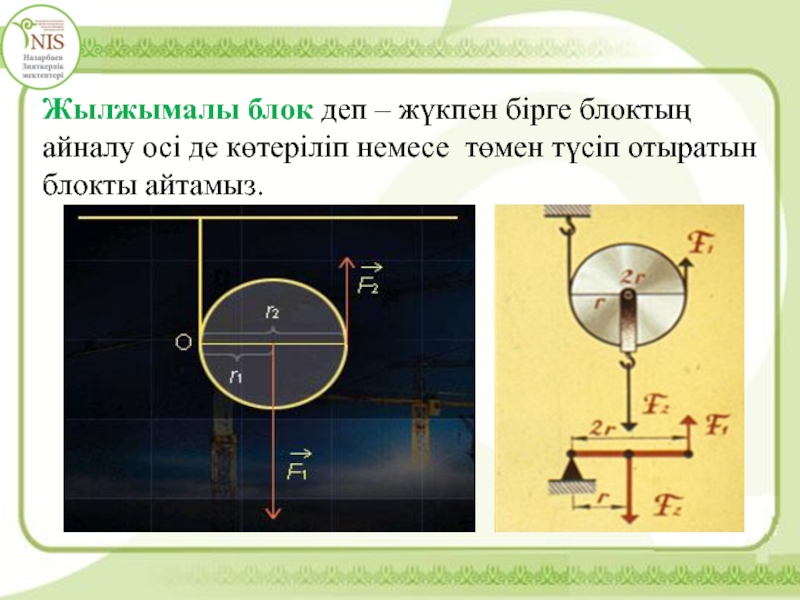

Слайд 27Жылжымалы блок деп – жүкпен бірге блоктың айналу осі де көтеріліп
немесе төмен түсіп отыратын блокты айтамыз.
Слайд 28Жылжымалы блок деп – жүкпен бірге блоктың айналу осі де көтеріліп
немесе төмен түсіп отыратын блокты айтамыз. Күштен 2 есе ұтыс береді.

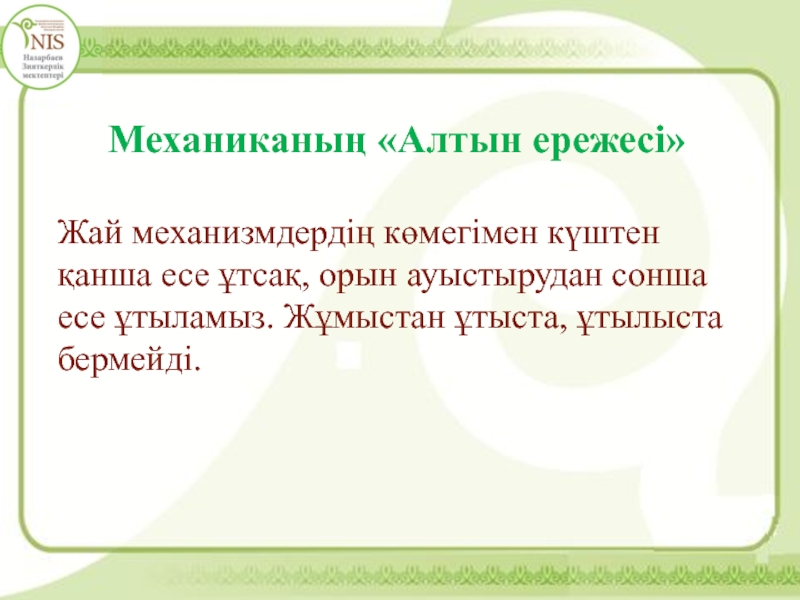

Слайд 29Механиканың «Алтын ережесі»
Жай механизмдердің көмегімен күштен қанша есе ұтсақ, орын ауыстырудан
сонша есе ұтыламыз. Жұмыстан ұтыста, ұтылыста бермейді.

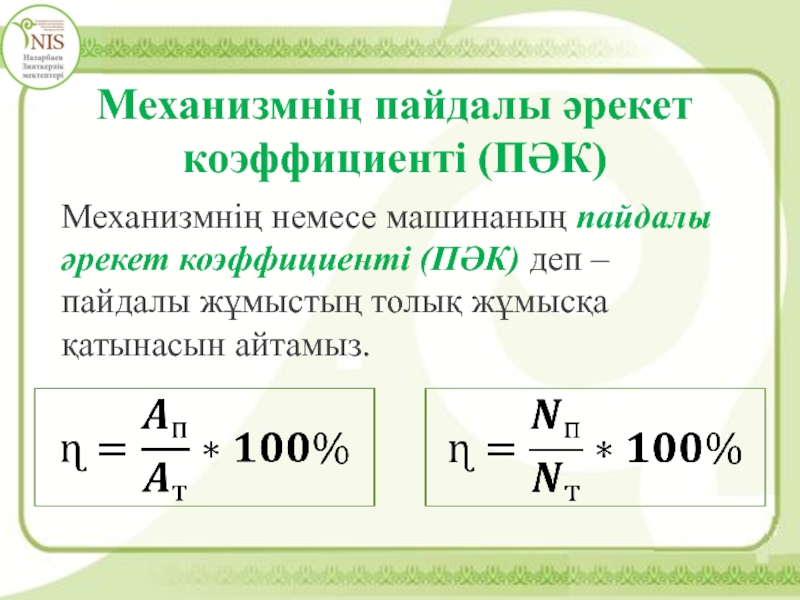

Слайд 30Механизмнің пайдалы әрекет коэффициенті (ПӘК)
Механизмнің немесе машинаның пайдалы әрекет коэффициенті (ПӘК)
деп – пайдалы жұмыстың толық жұмысқа қатынасын айтамыз.

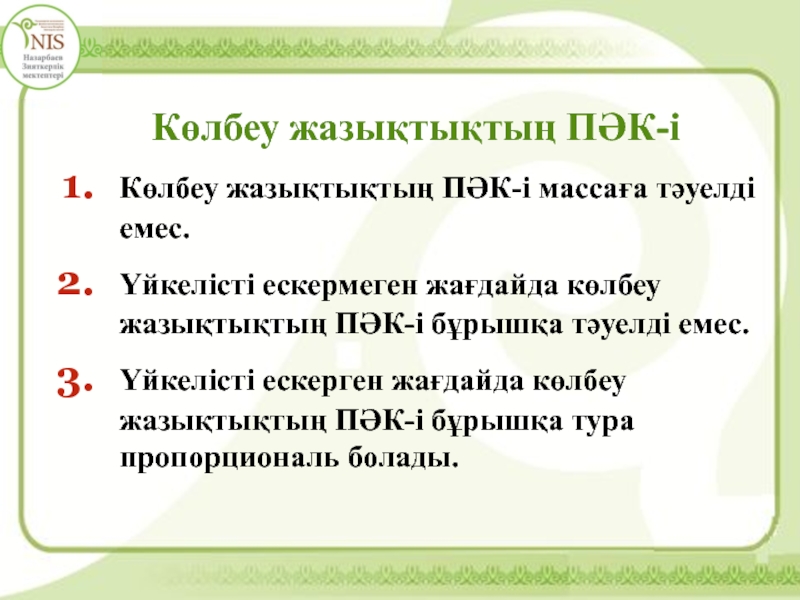

Слайд 37Көлбеу жазықтықтың ПӘК-і
Көлбеу жазықтықтың ПӘК-і массаға тәуелді емес.
Үйкелісті ескермеген жағдайда
көлбеу жазықтықтың ПӘК-і бұрышқа тәуелді емес.
Үйкелісті ескерген жағдайда көлбеу жазықтықтың ПӘК-і бұрышқа тура пропорциональ болады.
Үйкелісті ескерген жағдайда көлбеу жазықтықтың ПӘК-і бұрышқа тура пропорциональ болады.
Слайд 60Деңгейлік тапсырмалар.
В - деңгейі.
Ұзындығы 0,6 м көлбеу жазықтықпен 20 см биіктікке
400 г жүкті бірқалыпты көтеру үшін 2,5 Н күш әсер етілсе, көлбеу жазықтықтың ПӘК-і. ( 53% )

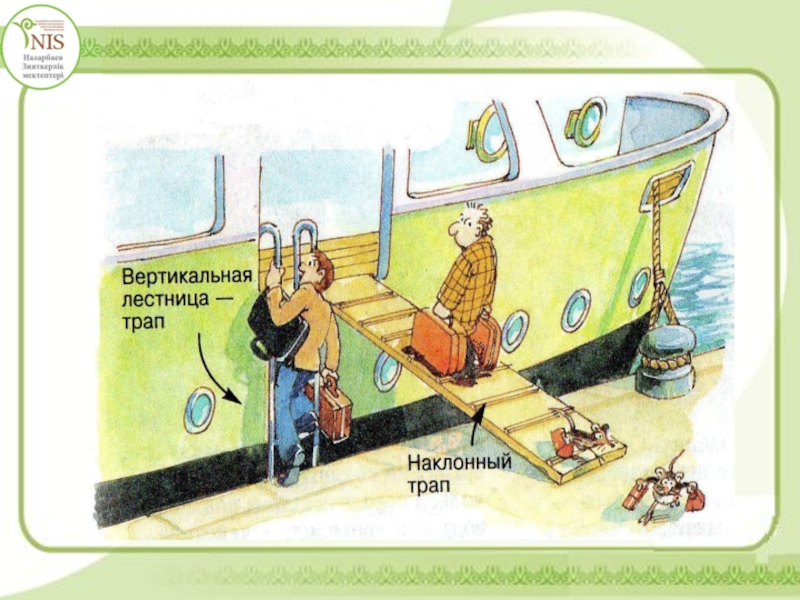

Кемеде салмағы 20 кН трап ұзындығы 15 м көлбеу жазықтықпен судан 4,5 м биіктікке көтеріледі. Трапты тартып алатын тростың керілу күші 10 кН. Көлбеу жазықтықтың ПӘК-і. ( 53% )
Рычагтың ұзын иініне 2,5 кН күш түсіріп, қысқа иініне ілулі тұрған массасы 1 т жүкті көтереді. Жүкті 0,8 м биіктікке көтергенде, күш түсірілген нүкте 4 м биіктікке түсті. Иіндіктің ПӘК-і.
Кемеде салмағы 20 кН трап ұзындығы 15 м көлбеу жазықтықпен судан 4,5 м биіктікке көтеріледі. Трапты тартып алатын тростың керілу күші 10 кН. Көлбеу жазықтықтың ПӘК-і. ( 53% )
Рычагтың ұзын иініне 2,5 кН күш түсіріп, қысқа иініне ілулі тұрған массасы 1 т жүкті көтереді. Жүкті 0,8 м биіктікке көтергенде, күш түсірілген нүкте 4 м биіктікке түсті. Иіндіктің ПӘК-і.

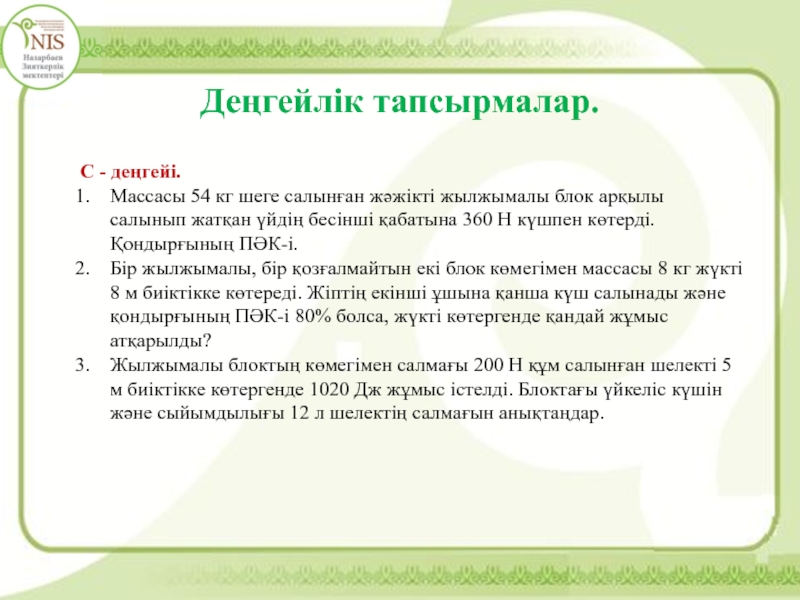

Слайд 61Деңгейлік тапсырмалар.
С - деңгейі.
Массасы 54 кг шеге салынған жәжікті жылжымалы блок
арқылы салынып жатқан үйдің бесінші қабатына 360 Н күшпен көтерді. Қондырғының ПӘК-і.
Бір жылжымалы, бір қозғалмайтын екі блок көмегімен массасы 8 кг жүкті 8 м биіктікке көтереді. Жіптің екінші ұшына қанша күш салынады және қондырғының ПӘК-і 80% болса, жүкті көтергенде қандай жұмыс атқарылды?
Жылжымалы блоктың көмегімен салмағы 200 Н құм салынған шелекті 5 м биіктікке көтергенде 1020 Дж жұмыс істелді. Блоктағы үйкеліс күшін және сыйымдылығы 12 л шелектің салмағын анықтаңдар.
Бір жылжымалы, бір қозғалмайтын екі блок көмегімен массасы 8 кг жүкті 8 м биіктікке көтереді. Жіптің екінші ұшына қанша күш салынады және қондырғының ПӘК-і 80% болса, жүкті көтергенде қандай жұмыс атқарылды?
Жылжымалы блоктың көмегімен салмағы 200 Н құм салынған шелекті 5 м биіктікке көтергенде 1020 Дж жұмыс істелді. Блоктағы үйкеліс күшін және сыйымдылығы 12 л шелектің салмағын анықтаңдар.

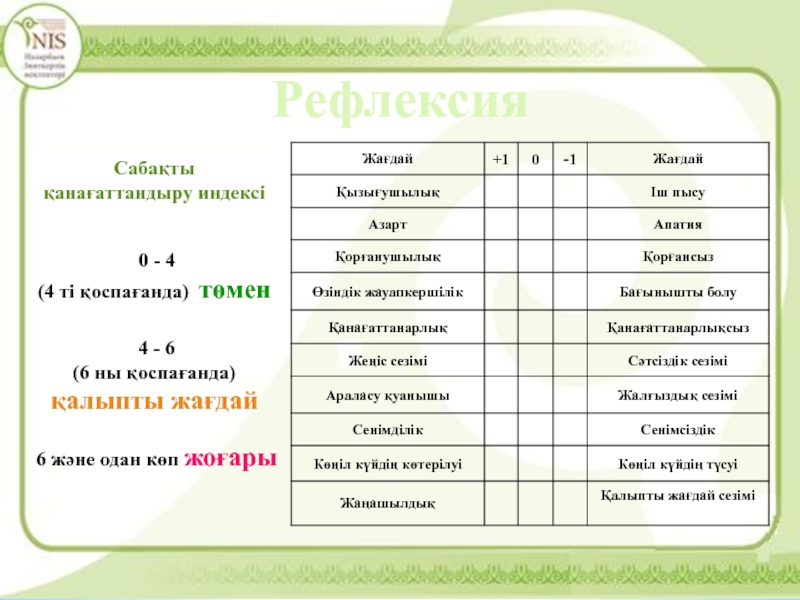

Слайд 62 0 - 4
(4 ті қоспағанда) төмен
4 - 6
(6 ны қоспағанда) қалыпты жағдай
6 және одан көп жоғары
Сабақты қанағаттандыру индексі
Рефлексия
Слайд 64Қолданылған әдебиеттер
В.И. Кем, Б.А.Кронгарт «Физика және астрономия» Есептер мен жаттығулар
жиынтығы» Алматы 2012
Р. Башарұлы, У. Тоқбергенова, Д. Қазақбаева «Физика және астрономия» Алматы 2012
Л.А.Кирик «Физика7 Самостоятельные и контрольные работы» Москва Илекса 2008
«Физика 8 сынып» электронды оқулық, ҚР білім және ғылым министрлігі 2004 ж
http://www.iralebedeva.ru/physic11.html
http://www.collaborativelearning.org/sciencephysics.html
Р. Башарұлы, У. Тоқбергенова, Д. Қазақбаева «Физика және астрономия» Алматы 2012
Л.А.Кирик «Физика7 Самостоятельные и контрольные работы» Москва Илекса 2008
«Физика 8 сынып» электронды оқулық, ҚР білім және ғылым министрлігі 2004 ж
http://www.iralebedeva.ru/physic11.html
http://www.collaborativelearning.org/sciencephysics.html
Слайд 65Назар салып тыңдағандарыңызға рахмет!!!
Сабақтың барлық материалдарын
moodle.nis.edu.kz сайтынан таба аласыздар
