Презентация, доклад на тему Материалы для учителя физики: Электростатика
Содержание
- 1. Материалы для учителя физики: Электростатика
- 2. Электростатика — это раздел физики, где изучаются свойства
- 3. Основные понятияЭлектрический заряд q— это физическая величина,
- 4. Различают два вида электрических зарядов:положительные;отрицательные. Тело является электрически
- 5. Закон сохранения заряда В замкнутой, электрически изолированной, системе
- 6. Основные понятия Изолированная система — это система, в которую
- 7. Основные понятия Электризация — это такой процесс, вследствие которого
- 8. Основные понятия Электризация тел — это такой процесс перераспределения
- 9. Виды электризацииЭлектризация за счет электропроводности. Когда два
- 10. Виды электризацииЭлектризация трением. В результате соприкосновения при
- 11. Электризация через влияние возникает, если заряженное тело
- 12. Закон Кулона Сила взаимодействия двух точечных неподвижных зарядов
- 13. Напряженность поля Напряженность — это силовая характеристика электрического поля; она позволяет рассчитывать силу, действующую на заряд
- 14. Напряженность поля
- 15. Линии напряженностиЛинии напряженности — это воображаемые линии,
- 16. Линии напряженности
- 17. Принцип суперпозиции полей Напряженность поля от нескольких источников равна векторной сумме напряженностей полей каждого из них.
- 18. Энергетическая характеристика электростатического поля. Потенциал электростатический — это физическая
- 19. Разность потенциалов между двумя точками электрического поля
- 20. КонденсаторКонденсатор- это система из двух и более
- 21. Конденсатор
- 22. Электрическая емкость — это физическая величина, которая характеризует
- 23. Электрическая емкость уединенного проводника определяется отношением заряда проводника к разности потенциалов на концах проводника.
- 24. Виды конденсаторов1. по виду диэлектрика: воздушные, слюдяные,
- 25. Электроемкость плоского конденсатораS - площадь пластины (обкладки)
- 26. Значения диэлектрической проницаемости для некоторых веществ. Вода..........................80Керосин..................2,1Масло.....................2,5Парафин................2,1Слюда........................6Стекло........................7Тефлон...................2,1Каучук.....................2,4Бумага............2,0 - 3,5Эбонит............2,5 - 3,0Бетон........................4,5Резина.........................7Фарфор...........4,5 - 4,7Оргстекло................3,5Полиэтилен..........2,25Вакуум.........................1
- 27. Законы постоянного тока
- 28. Электрический ток – упорядоченное движение заряженных частиц.Условия
- 29. Упорядоченное движение заряженных частиц можно охарактеризовать направлением
- 30. Однородный участок цепи — это участок цепи, который
- 31. Закон Ома для участка цепи1826 г. немецкий
- 32. Слайд 32
- 33. Электрическое сопротивление —физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока.
- 34. Сопротивление проводника Сопротивление прямо пропорционально длине проводника и
- 35. Соединение проводников При последовательном соединении все элементы связаны
- 36. Законы последовательного соединенияСила тока в любых частях
- 37. Законы параллельного соединенияСила тока в неразветвленной части
- 38. Работа электрического тока Работа тока - это работа электрического
- 39. Закон Джоуля - Ленца При прохождении тока по
- 40. Мощность электрического тока Мощность - отношение работы тока за время t к этому интервалу времени.
- 41. Закон Ома для полной цепи Закон Ома для
- 42. Электродвижущая сила Электродвижущая сила (ЭДС) — это физическая величина,
- 43. Слайд 43
Электростатика — это раздел физики, где изучаются свойства и взаимодействия неподвижных относительно инерциальной системы отсчета электрически заряженных тел или частиц, которые имеют электрический заряд.

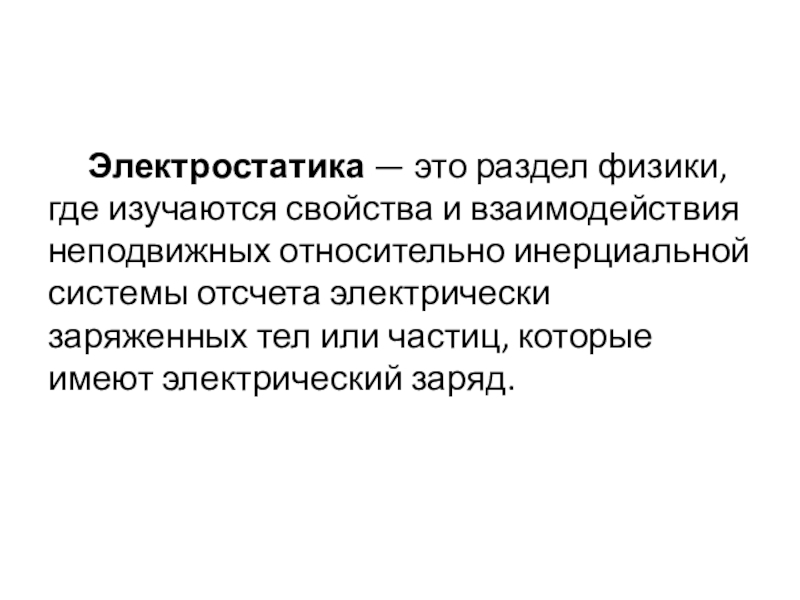

Слайд 2 Электростатика — это раздел физики, где изучаются свойства и взаимодействия неподвижных относительно
инерциальной системы отсчета электрически заряженных тел или частиц, которые имеют электрический заряд.
Слайд 3Основные понятия
Электрический заряд q— это физическая величина, характеризующая свойство тел или
частиц входить в электромагнитные взаимодействия и определяющая значения сил и энергий при этих взаимодействиях.
В Международной системе единиц единицей измерения электрического заряда является кулон (Кл).
В Международной системе единиц единицей измерения электрического заряда является кулон (Кл).

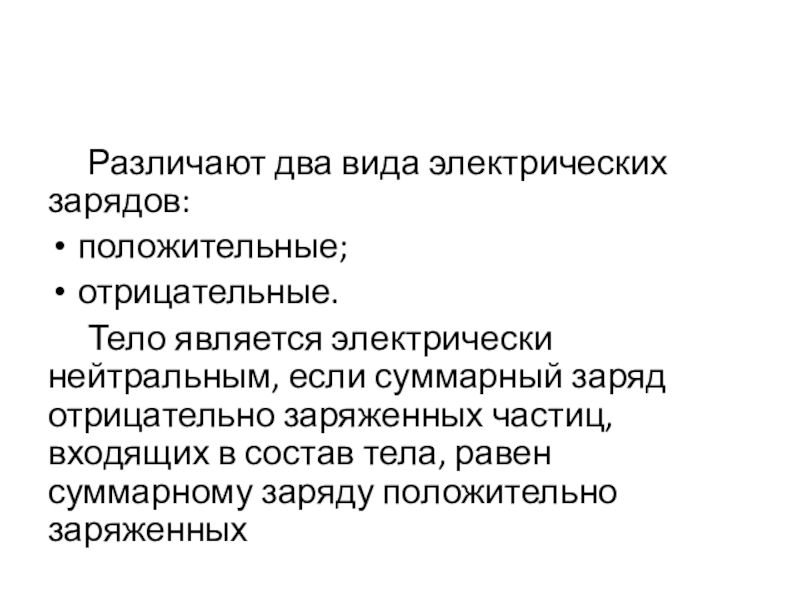

Слайд 4 Различают два вида электрических зарядов:
положительные;
отрицательные.
Тело является электрически нейтральным, если суммарный заряд
отрицательно заряженных частиц, входящих в состав тела, равен суммарному заряду положительно заряженных

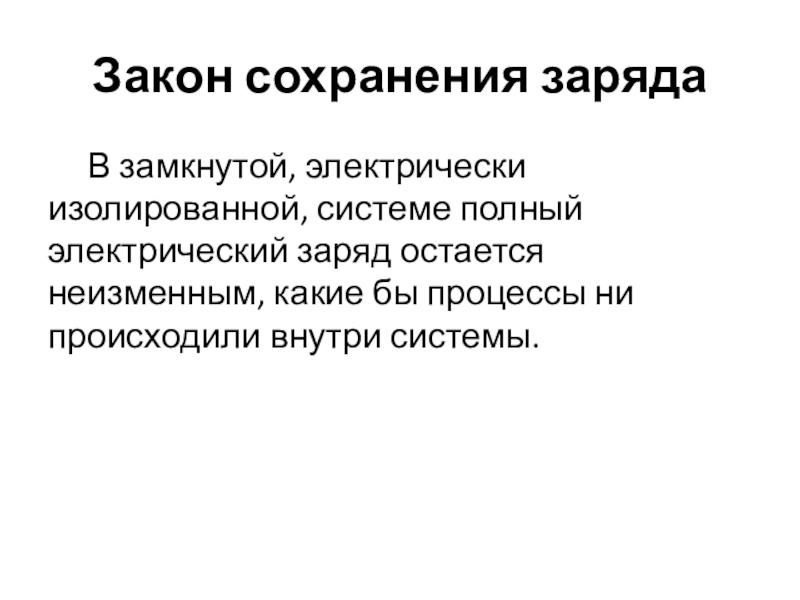

Слайд 5Закон сохранения заряда
В замкнутой, электрически изолированной, системе полный электрический заряд остается
неизменным, какие бы процессы ни происходили внутри системы.

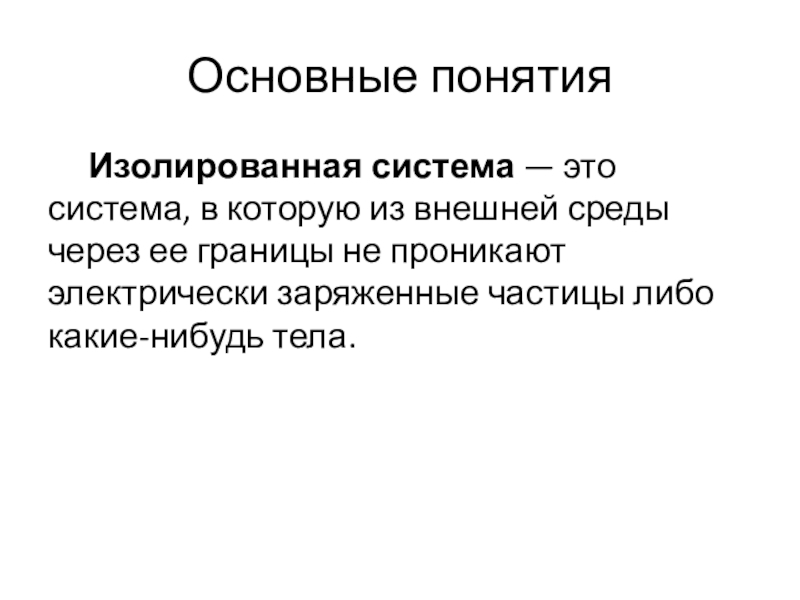

Слайд 6Основные понятия
Изолированная система — это система, в которую из внешней среды через
ее границы не проникают электрически заряженные частицы либо какие-нибудь тела.

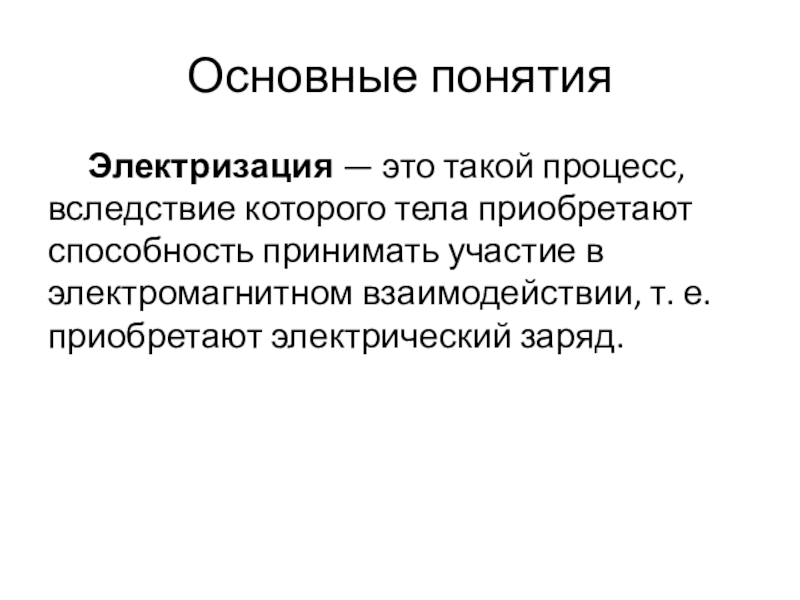

Слайд 7Основные понятия
Электризация — это такой процесс, вследствие которого тела приобретают способность принимать
участие в электромагнитном взаимодействии, т. е. приобретают электрический заряд.
Слайд 8Основные понятия
Электризация тел — это такой процесс перераспределения электрических зарядов, находящихся в
телах, в результате которого заряды тел становятся противоположных знаков

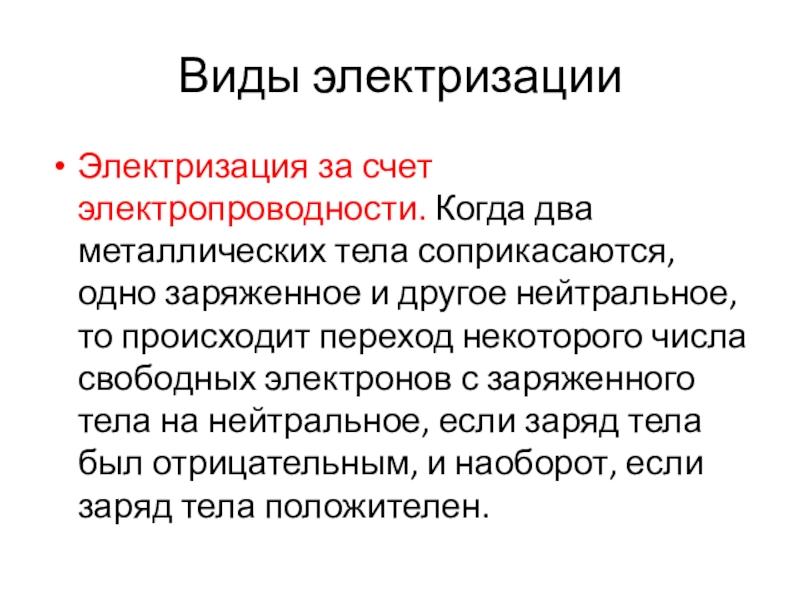

Слайд 9Виды электризации
Электризация за счет электропроводности. Когда два металлических тела соприкасаются, одно
заряженное и другое нейтральное, то происходит переход некоторого числа свободных электронов с заряженного тела на нейтральное, если заряд тела был отрицательным, и наоборот, если заряд тела положителен.
Слайд 10Виды электризации
Электризация трением.
В результате соприкосновения при трении некоторых нейтральных тел
электроны передаются от одного тела к другому. Электризация трением есть причина возникновения статического электричества, разряды которого можно заметить, например, если расчесывать волосы пластмассовой расческой или снимая с себя синтетические рубашку или свитер.
Слайд 11Электризация через влияние возникает, если заряженное тело поднести к концу нейтрального
металлического стержня, при этом в нем случается нарушение равномерного распределения положительных и отрицательных зарядов

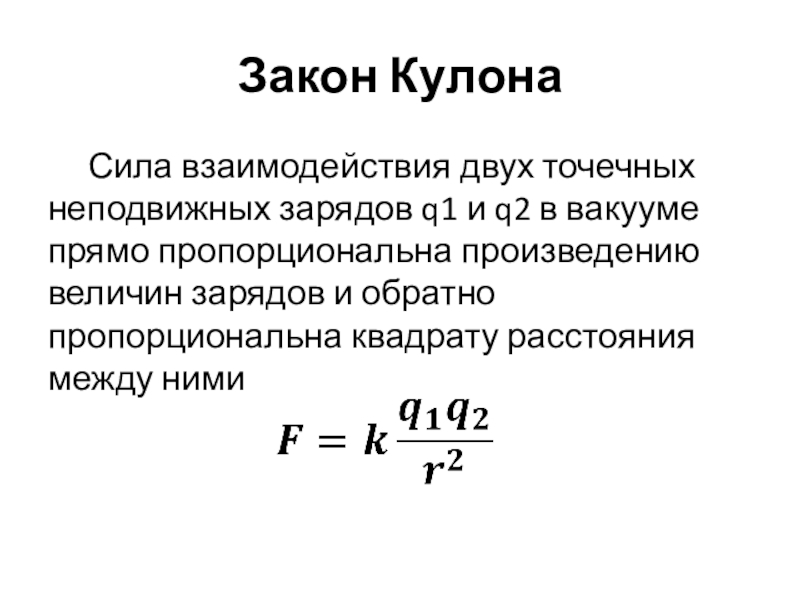

Слайд 12Закон Кулона
Сила взаимодействия двух точечных неподвижных зарядов q1 и q2 в
вакууме прямо пропорциональна произведению величин зарядов и обратно пропорциональна квадрату расстояния между ними
Слайд 13Напряженность поля
Напряженность — это силовая характеристика электрического поля; она позволяет рассчитывать силу,
действующую на заряд

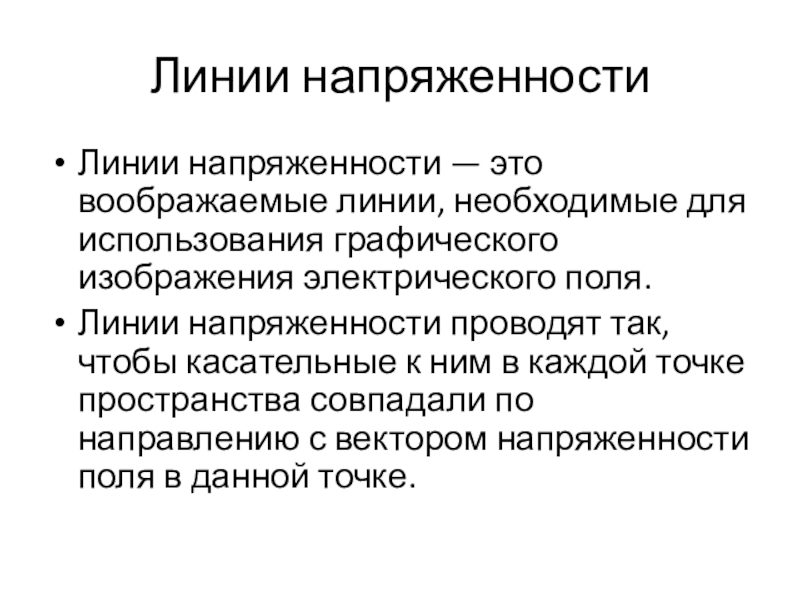

Слайд 15Линии напряженности
Линии напряженности — это воображаемые линии, необходимые для использования графического
изображения электрического поля.
Линии напряженности проводят так, чтобы касательные к ним в каждой точке пространства совпадали по направлению с вектором напряженности поля в данной точке.
Линии напряженности проводят так, чтобы касательные к ним в каждой точке пространства совпадали по направлению с вектором напряженности поля в данной точке.
Слайд 17Принцип суперпозиции полей
Напряженность поля от нескольких источников равна векторной сумме напряженностей
полей каждого из них.

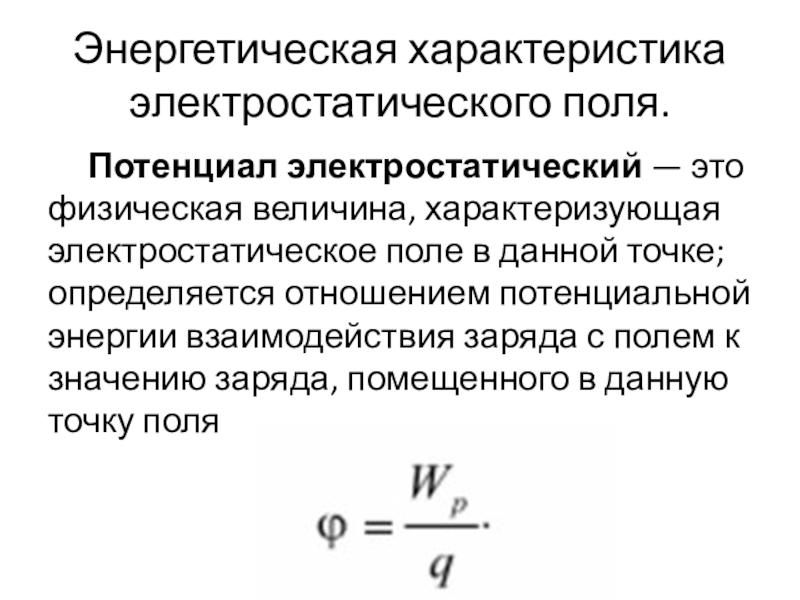

Слайд 18Энергетическая характеристика электростатического поля.
Потенциал электростатический — это физическая величина, характеризующая электростатическое поле
в данной точке; определяется отношением потенциальной энергии взаимодействия заряда с полем к значению заряда, помещенного в данную точку поля
Слайд 19 Разность потенциалов между двумя точками электрического поля — это физическая величина,
определяемая отношением работы электростатических сил по перемещению положительного заряда из начальной точки в конечную к этому заряду
Слайд 20Конденсатор
Конденсатор- это система из двух и более электродов (обычно в форме
пластин, называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок конденсатора.
Такая система обладает электроёмкостью и способна сохранять электрический заряд.
Такая система обладает электроёмкостью и способна сохранять электрический заряд.
Слайд 22Электрическая емкость — это физическая величина, которая характеризует электрические свойства проводника, количественная
мера его способности удерживать электрический заряд

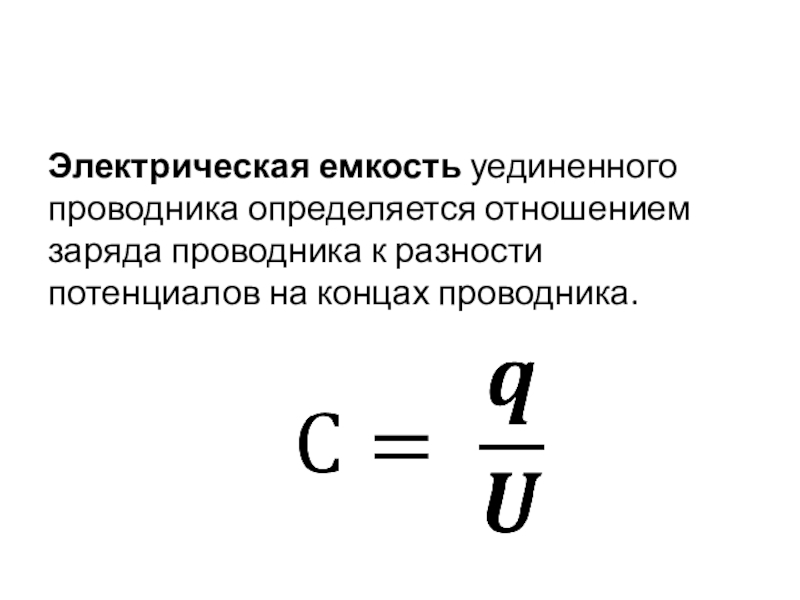

Слайд 23Электрическая емкость уединенного проводника определяется отношением заряда проводника к разности потенциалов
на концах проводника.

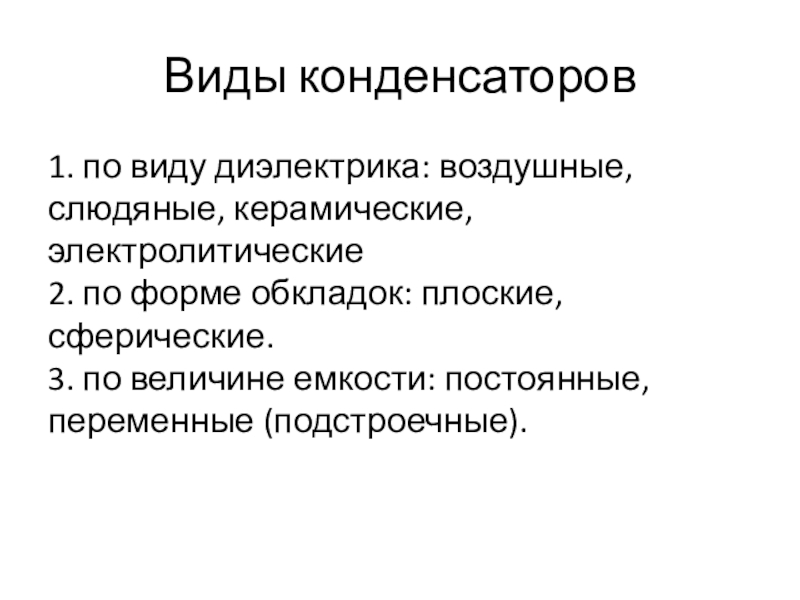

Слайд 24Виды конденсаторов
1. по виду диэлектрика: воздушные, слюдяные, керамические, электролитические
2. по форме
обкладок: плоские, сферические.
3. по величине емкости: постоянные, переменные (подстроечные).
Слайд 25Электроемкость плоского конденсатора
S - площадь пластины (обкладки) конденсатора
d - расстояние между
пластинами
ɛо - электрическая постоянная
ɛ - диэлектрическая проницаемость диэлектрика
Слайд 26Значения диэлектрической проницаемости для некоторых веществ.
Вода..........................80
Керосин..................2,1
Масло.....................2,5
Парафин................2,1
Слюда........................6
Стекло........................7
Тефлон...................2,1
Каучук.....................2,4
Бумага............2,0 - 3,5
Эбонит............2,5 - 3,0
Бетон........................4,5
Резина.........................7
Фарфор...........4,5 - 4,7
Оргстекло................3,5
Полиэтилен..........2,25
Вакуум.........................1

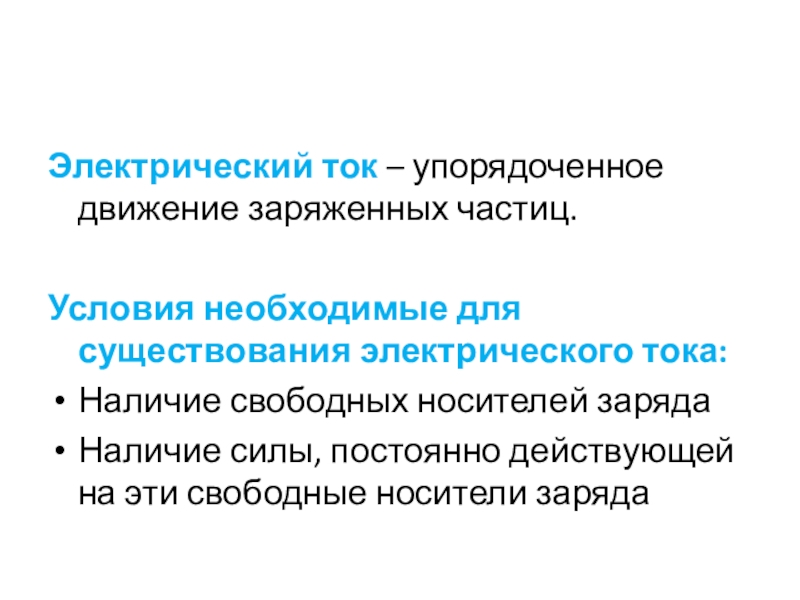

Слайд 28Электрический ток – упорядоченное движение заряженных частиц.
Условия необходимые для существования электрического
тока:
Наличие свободных носителей заряда
Наличие силы, постоянно действующей на эти свободные носители заряда
Наличие свободных носителей заряда
Наличие силы, постоянно действующей на эти свободные носители заряда
Слайд 29Упорядоченное движение заряженных частиц можно охарактеризовать направлением и интенсивностью.
За направление электрического
тока было принято направление, в котором должны были бы упорядоченно двигаться положительные заряды.
Сила тока - физическая величина равная отношению электрического заряда прошедшего через поперечное сечение проводника за единицу времени
Сила тока - физическая величина равная отношению электрического заряда прошедшего через поперечное сечение проводника за единицу времени
Слайд 30 Однородный участок цепи — это участок цепи, который не имеет источника тока.
Напряжение на таком участке будет определяться разностью потенциалов на его концах
Слайд 31Закон Ома для участка цепи
1826 г. немецкий ученый Г. Ом
Сила
тока в участке цепи прямо пропорциональна напряжению на концах этого проводника и обратно пропорциональна его сопротивлению

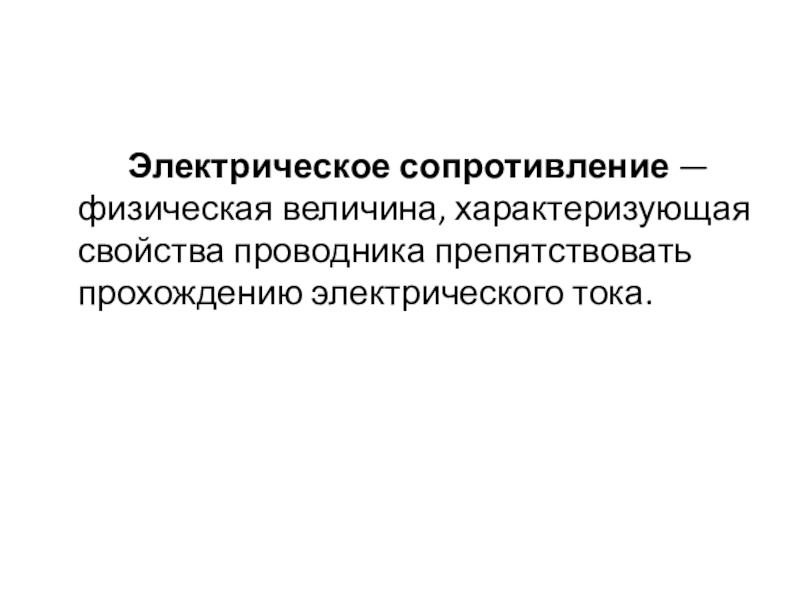

Слайд 33 Электрическое сопротивление —физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока.
Слайд 34Сопротивление проводника
Сопротивление прямо пропорционально длине проводника и обратно пропорционально площади его
поперечного сечения и зависит от вещества проводника.
где ρ - удельное сопротивление, l - длина проводника, S - площадь поперечного сечения проводника.
Слайд 35Соединение проводников
При последовательном соединении все элементы связаны друг с другом так,
что включающий их участок цепи не имеет ни одного узла.
При параллельном соединении все входящие в цепь элементы объединены двумя узлами и не имеют связей с другими узлами, если это не противоречит условию.
Узел — точка разветвления цепи, в которой соединяются не менее трёх проводников.
Слайд 36Законы последовательного соединения
Сила тока в любых частях цепи одна и та
же:
Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи:
Сопротивление равно сумме сопротивлений всех проводников
R = R1 + R2
Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи:
Сопротивление равно сумме сопротивлений всех проводников
R = R1 + R2

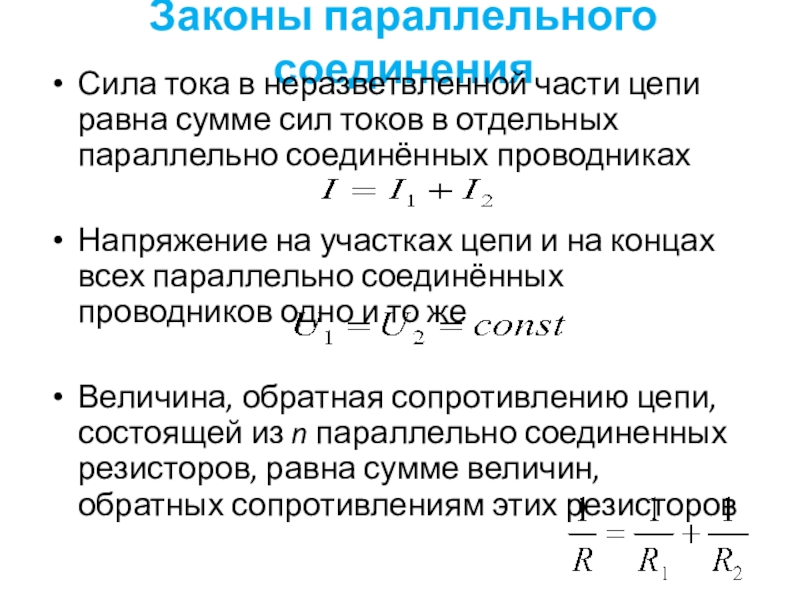

Слайд 37Законы параллельного соединения
Сила тока в неразветвленной части цепи равна сумме сил
токов в отдельных параллельно соединённых проводниках
Напряжение на участках цепи и на концах всех параллельно соединённых проводников одно и то же
Величина, обратная сопротивлению цепи, состоящей из n параллельно соединенных резисторов, равна сумме величин, обратных сопротивлениям этих резисторов
Напряжение на участках цепи и на концах всех параллельно соединённых проводников одно и то же
Величина, обратная сопротивлению цепи, состоящей из n параллельно соединенных резисторов, равна сумме величин, обратных сопротивлениям этих резисторов

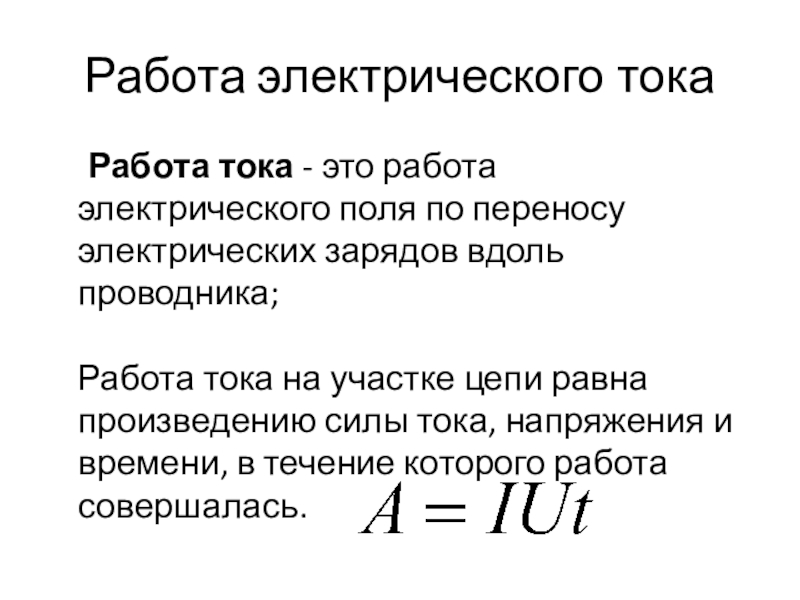

Слайд 38Работа электрического тока
Работа тока - это работа электрического поля по переносу электрических
зарядов вдоль проводника;
Работа тока на участке цепи равна произведению силы тока, напряжения и времени, в течение которого работа совершалась.
Слайд 39Закон Джоуля - Ленца
При прохождении тока по проводнику проводник нагревается, и
происходит теплообмен с окружающей средой, т.е. проводник отдает теплоту окружающим его телам.
Количество теплоты, выделяемое проводником с током в окружающую среду, равно произведению квадрата силы тока, сопротивления проводника и времени прохождения тока по проводнику
Количество теплоты, выделяемое проводником с током в окружающую среду, равно произведению квадрата силы тока, сопротивления проводника и времени прохождения тока по проводнику

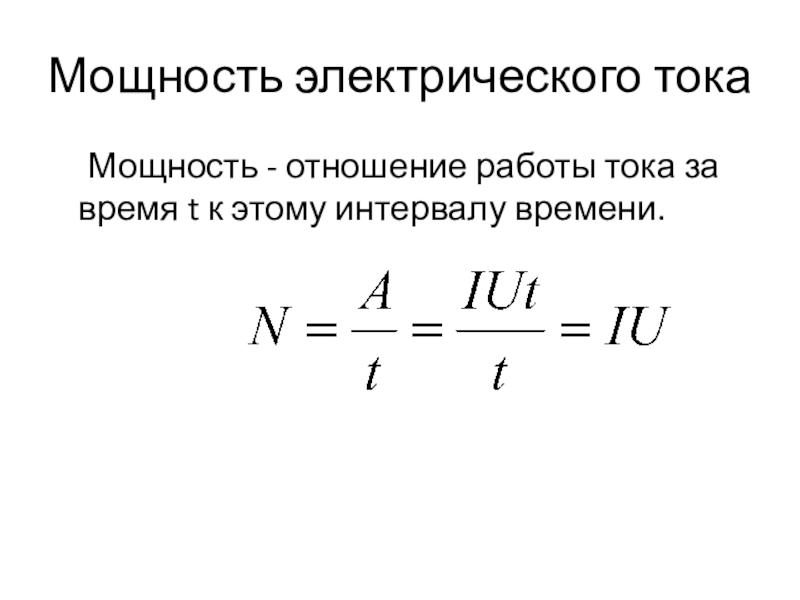

Слайд 40Мощность электрического тока
Мощность - отношение работы тока за время t к
этому интервалу времени.

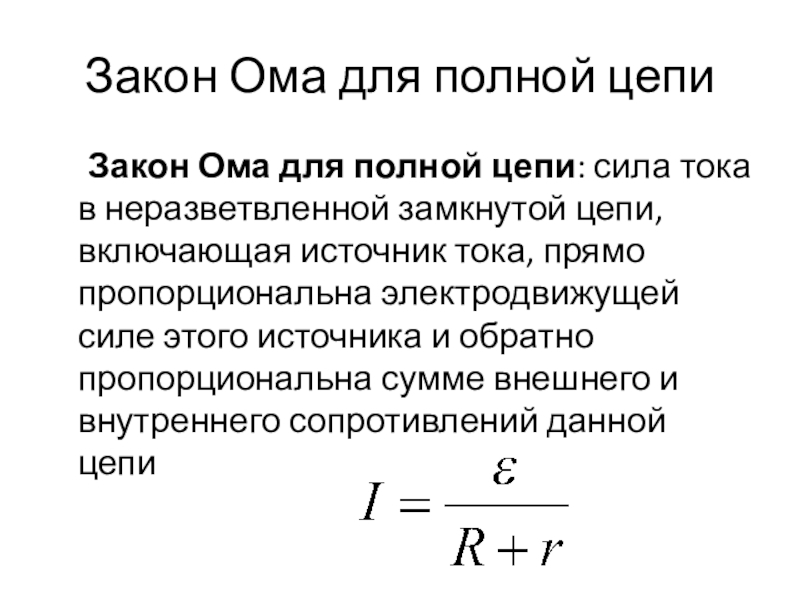

Слайд 41Закон Ома для полной цепи
Закон Ома для полной цепи: сила тока
в неразветвленной замкнутой цепи, включающая источник тока, прямо пропорциональна электродвижущей силе этого источника и обратно пропорциональна сумме внешнего и внутреннего сопротивлений данной цепи
Слайд 42Электродвижущая сила
Электродвижущая сила (ЭДС) — это физическая величина, которая характеризует действие сторонних
сил в источниках тока; это энергетическая характеристика источника тока.
Электродвижущая сила(ЭДС) − работа, совершаемая сторонними силами по перемещению единичного положительного заряда
Электродвижущая сила(ЭДС) − работа, совершаемая сторонними силами по перемещению единичного положительного заряда
