Презентация, доклад на тему Линзы. Правила построения изображений, даваемых линзой.

размером чуть больше миллиметра, - это короткофокусная линза с очень гладкой поверхностью и почти сферической формой.

лучей в сходящийся и собирают его в одну точку)

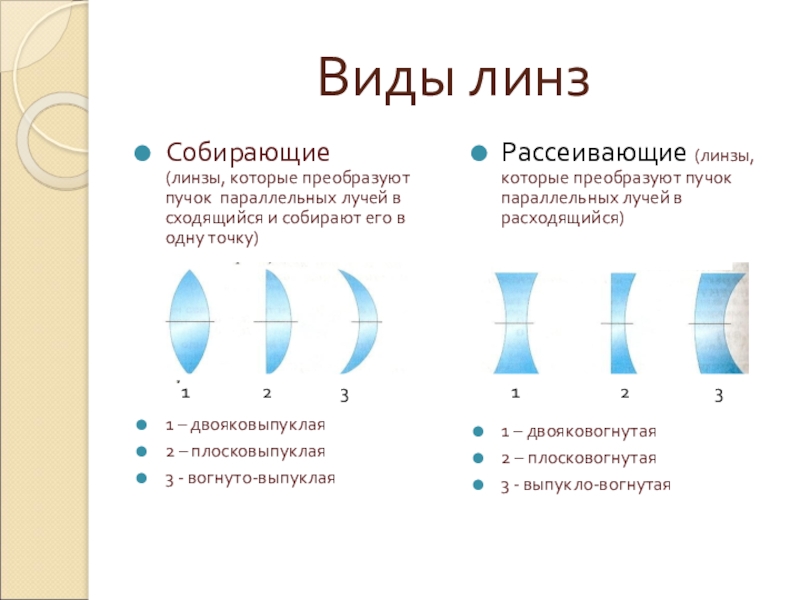

1 – двояковыпуклая
2 – плосковыпуклая
3 - вогнуто-выпуклая

Рассеивающие (линзы, которые преобразуют пучок параллельных лучей в расходящийся)







1 – двояковогнутая
2 – плосковогнутая
3 - выпукло-вогнутая

1 2 3

1 2 3

ЭЛЕМЕНТЫ ЛИНЗЫ

Основные элементы рассмотрим на примере собирающей линзы (у рассеивающей линзы все аналогично)

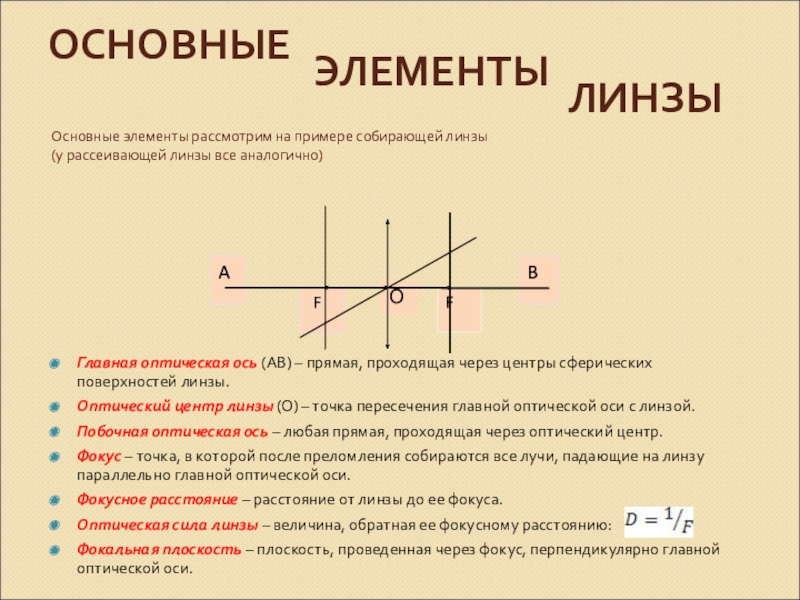

Главная оптическая ось (АВ) – прямая, проходящая через центры сферических поверхностей линзы.
Оптический центр линзы (О) – точка пересечения главной оптической оси с линзой.
Побочная оптическая ось – любая прямая, проходящая через оптический центр.
Фокус – точка, в которой после преломления собираются все лучи, падающие на линзу параллельно главной оптической оси.
Фокусное расстояние – расстояние от линзы до ее фокуса.
Оптическая сила линзы – величина, обратная ее фокусному расстоянию:
Фокальная плоскость – плоскость, проведенная через фокус, перпендикулярно главной оптической оси.

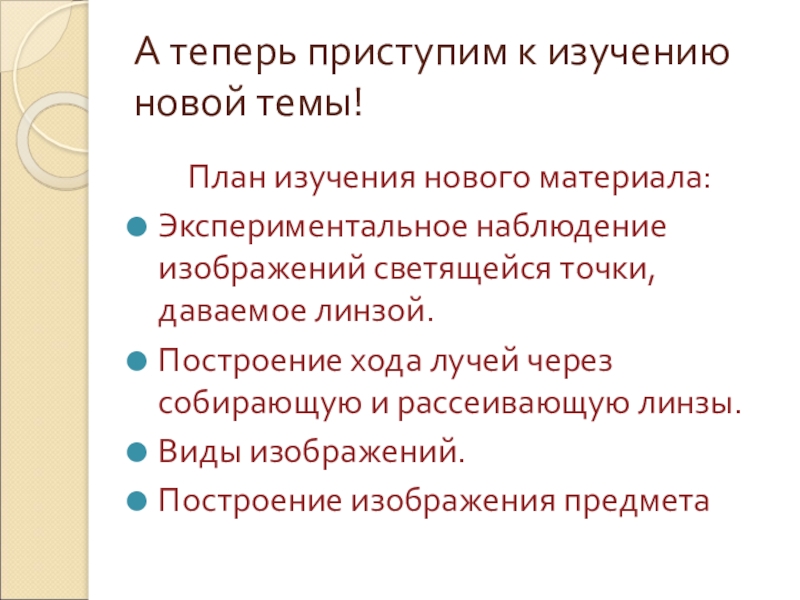

изображений светящейся точки, даваемое линзой.
Построение хода лучей через собирающую и рассеивающую линзы.
Виды изображений.
Построение изображения предмета

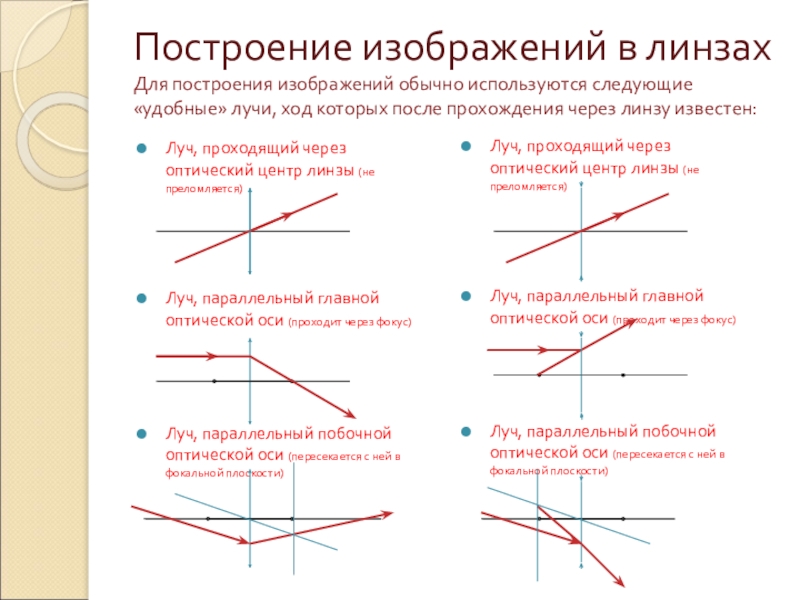

ход которых после прохождения через линзу известен:

Луч, проходящий через оптический центр линзы (не преломляется)



Луч, параллельный главной оптической оси (проходит через фокус)



Луч, параллельный побочной оптической оси (пересекается с ней в фокальной плоскости)

Луч, проходящий через оптический центр линзы (не преломляется)



Луч, параллельный главной оптической оси (проходит через фокус)



Луч, параллельный побочной оптической оси (пересекается с ней в фокальной плоскости)

луч, проходящий через оптический центр линзы
Строим ход луча, падающего на линзу параллельно главной оптической оси
Достраиваем полученное изображение точки

Строим луч, проходящий через оптический центр линзы
Строим ход луча, падающего на линзу параллельно главной оптической оси
Достраиваем полученное изображение точки

параллельный главной оптической оси (в данном случае он идет вдоль главной оптической оси)
Строим произвольный луч, падающий от точки на линзу
Изображаем побочную оптическую ось, параллельную построенному лучу
Изображаем фокальную плоскость
Строим ход преломленного луча, для этого соединяем точку падения произвольного луча на линзу и точку пересечения побочной оптической оси с фокальной плоскостью
Строим изображение точки

Строим луч, параллельный главной оптической оси (в данном случае он идет вдоль главной оптической оси)
Строим произвольный луч, падающий от точки на линзу
Изображаем побочную оптическую ось, параллельную построенному лучу
Изображаем фокальную плоскость
Строим ход преломленного луча, для этого соединяем точку падения произвольного луча на линзу и точку пересечения побочной оптической оси с фокальной плоскостью
Строим изображение точки

фокусным расстоянием линзы;
предмет находится на двойном фокусном расстоянии;
предмет находится между точками F и 2F;
предмет помещен в фокус линзы;
предмет находится между линзой и ее фокусом.

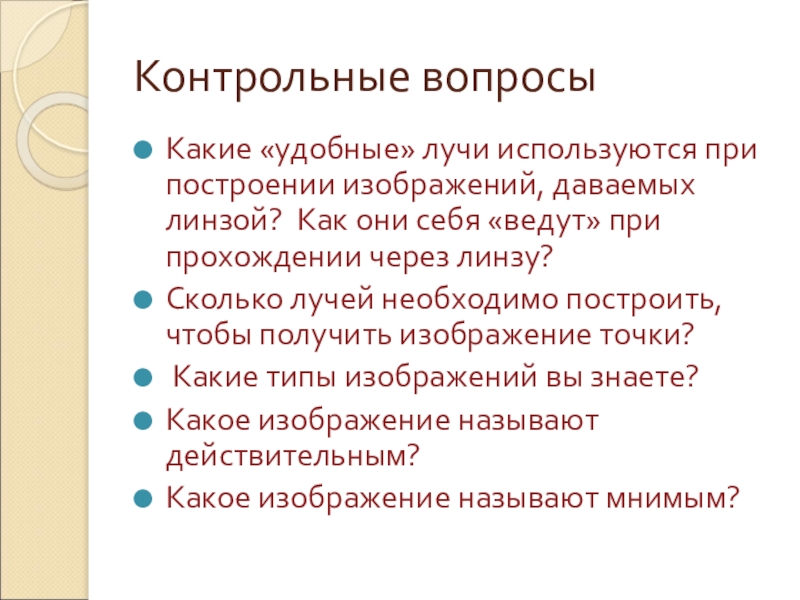

они себя «ведут» при прохождении через линзу?
Сколько лучей необходимо построить, чтобы получить изображение точки?
Какие типы изображений вы знаете?
Какое изображение называют действительным?
Какое изображение называют мнимым?

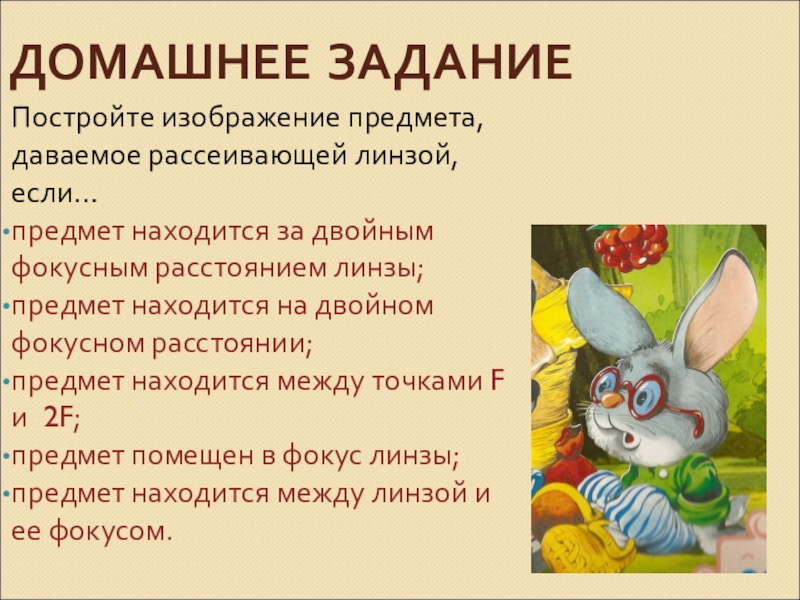

двойным фокусным расстоянием линзы;
предмет находится на двойном фокусном расстоянии;
предмет находится между точками F и 2F;
предмет помещен в фокус линзы;
предмет находится между линзой и ее фокусом.
